SISTEMA ELÉCTRICO

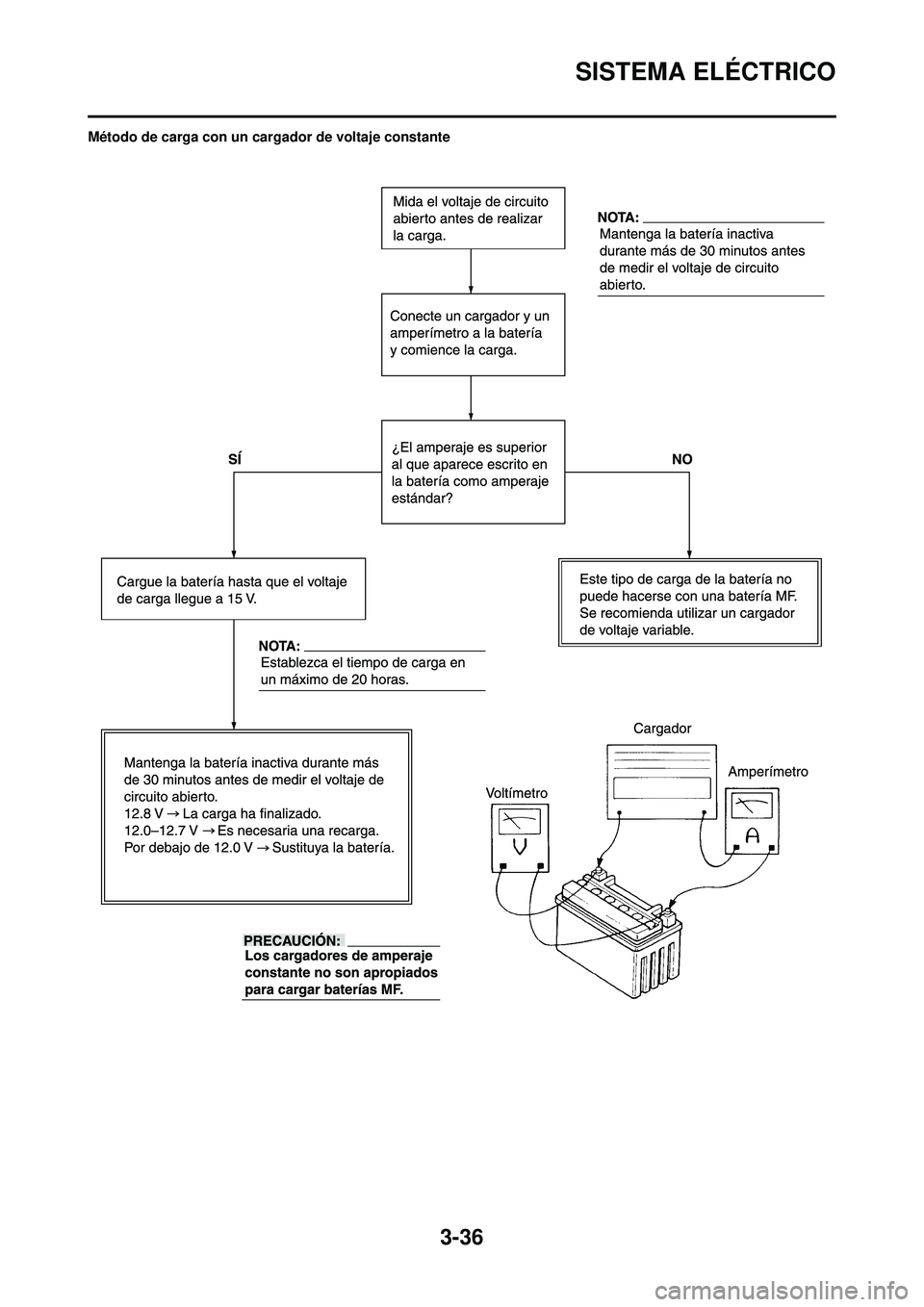

Método de carga con un cargador de voltaje constante

3-37
SISTEMA ELÉCTRICO
6. Instalar:•Batería
• Correa de la batería
7. Conectar: • Cables de la batería(a los terminales de la batería)
Conecte primero el cable positivo
"1" y seguidamente el negativo
"2".
8. Comprobar:
• Terminales de la bateríaSuciedad →Limpiar con un cepillo
metálico.
Conexión floja →Conectar cor-
rectamente.
9. Lubricar:
• Terminale de la batería
10. Instalar: • Sillín
COMPROBACIÓN DEL FUSIBLE
Para evitar cortocircuitos, sitúe si-
empre el interruptor principal en
"OFF" cuando compruebe o cam-
bie un fusible.
1. Extraer: • Sillín
• Tapa de fusibles
2. Comprobar:
• Continuidad
Procedimiento de comprobación:
a. Extraiga el fusible "1".
b. Conecte el comprobador de bol- sillo al fusible y compruebe la
continuidad.
Sitúe el selector del comprobador en
" Ω× 1".
2. Fusible de reserva
c. Si el comprobador indica " ∞",
cambie el fusible..
3. Cambiar: • Fusible fundido
Procedimiento de cambio:
a. Sitúe el interruptor principal en "OFF".
b. Instale un fusible nuevo del am- peraje correcto.
c. Accione los interruptores para verificar si el circuito eléctrico fun-
ciona.
d. Si el fusible se funde de nuevo in- mediatamente, revise el circuito
eléctrico.
No utilice nunca un fusible de am-
peraje distinto del especificado. La
improvisación o el uso de un fus-
ible de amperaje incorrecto puede
provocar averías graves en el
sistema eléctrico, fallos en los
sistemas de arranque y encendido
y posiblemente un incendio.
4. Instalar:• Tapa de fusibles
• Sillín CAMBIO DE LAS BOMBILLAS DEL
FARO
1. Extraer:
•FaroConsulte el apartado "DESMON-
TAJE SILLÍN, EL DEPÓSITO DE
COMBUSTIBLE Y LAS CUBIER-
TAS LATERALES".
2. Extraer:
• Tapa del portalámparas del faro "1"
3. Extraer: • Portalámparas del faro "1"
Desmonte el portabombillas del faro
presionándolo y girándolo en sentido
antihorario.
4. Extraer:• Bombilla del faro
La bombilla del faro se calienta
mucho, por tanto, mantenga los
productos inflamables y las manos
alejados de ella hasta que se haya
enfriado.
5. Instalar:• Bombilla del faro
Evite tocar la parte acristalada de
la bombilla del faro para no man-
charla de grasa; de lo contrario la
transparencia del cristal, la vida
útil de la bombilla y el flujo lumi-
noso se verían afectados negativa-
mente. Si se ensucia la bombilla
del faro, límpiela bien con un paño
humedecido con alcohol o quita-
esmaltes.
6. Instalar:
• Portalámparas del faro
7. Instalar:
• Tapa del portabombillas del faro
Lubricante recomenda-
do:
Grasa lubricante con
jabón de litio
Comprobador de bolsil-
lo: YU-3112-C/90890-
03112
Elementos Amperaje Ctd.
Fusible
principal 10 A 1

3-38
SISTEMA ELÉCTRICO
8. Instalar:•Faro
Consulte el apartado "DESMON-
TAJE SILLÍN, EL DEPÓSITO DE
COMBUSTIBLE Y LAS CUBIER-
TAS LATERALES".

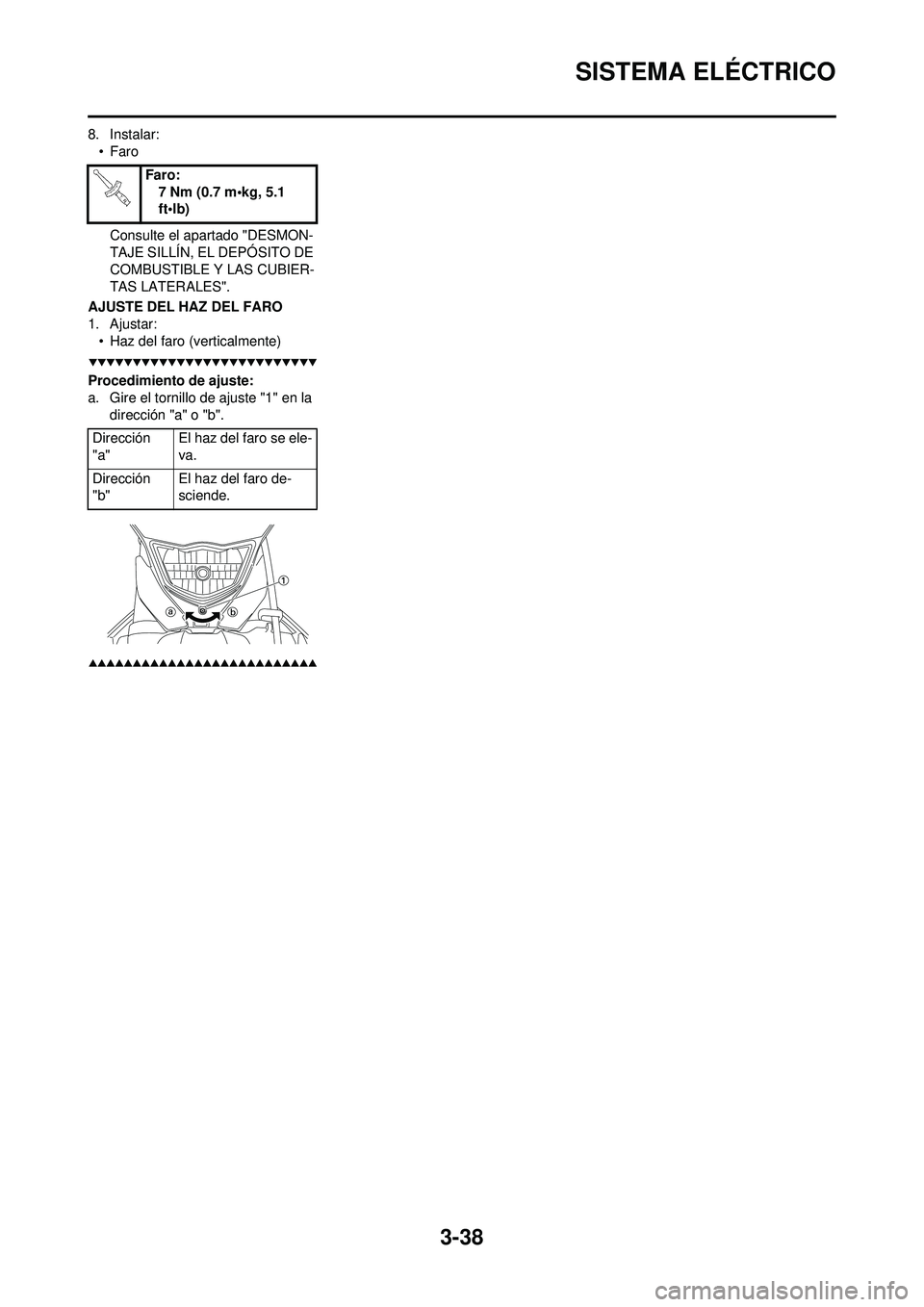

AJUSTE DEL HAZ DEL FARO
1. Ajustar: • Haz del faro (verticalmente)
Procedimiento de ajuste:
a. Gire el tornillo de ajuste "1" en la dirección "a" o "b".
Faro:7 Nm (0.7 m•kg, 5.1
ft•lb)
Dirección
"a" El haz del faro se ele-
va.
Dirección
"b" El haz del faro de-
sciende.

4-1
MOTOR (Excepto Canadá)
REGLAJE
MOTOR (Excepto Canadá)
AJUSTE DEL CARBURADOR
• La mezcla de aire y combustible varía según las condiciones atmos-
féricas. Por tanto, es necesario ten-
er en cuenta la presión del aire, la
temperatura ambiente, la hu-
medad, etc., cuando se vaya a
ajustar el carburador.
• Efectúe una prueba de marcha
para comprobar las prestaciones
del motor (respuesta al acelerador)
y observar si la bujía está decolora-
da o engrasada. Utilice estos datos
par determinar el ajuste óptimo del
carburador.
Se recomienda mantener un registro
de todos los ajustes del carburador y
las condiciones externas (condi-
ciones atmosféricas, condiciones de
la calzada/ superficie) para facilitar
posteriormente el ajuste del carbura-
dor.
• El carburador forma parte del sistema de combustible. Por tan-
to, se debe instalar en un lugar
bien ventilado, apartado de obje-
tos inflamables y de cualquier fu-
ente de combustión.
• No obture nunca la toma de ad-
misión del carburador. Pueden
salir llamas de la tubería si el mo-
tor efectúa un autoencendido
mientras se está poniendo en
marcha. Cuando está desmonta-
do el carburador puede salir
gasolina por la tobera de la bom-
ba de aceleración.
• El carburador es muy sensible a los materiales extraños
(suciedad, arena, agua, etc.). Du-
rante la instalación evite la pene-
tración de toda materia extraña al
carburador.
• Manipule siempre el carburador y sus componentes con cuidado.
Las pequeñas rayaduras, defor-
maciones o daños del carbura-
dor pueden impedir que este
funcione correctamente. Realice
con cuidado todas las opera-
ciones de mantenimiento con las
herramientas apropiadas y sin
ejercer una fuerza excesiva. • Cuando el motor esté parado o
cuando circule sin marcha pues-
ta, no abra ni cierre el acelerador
innecesariamente. De lo contrar-
io puede descargarse demasiado
combustible; puede que cueste
arrancar o que el motor no funci-
one bien.
• Después de montar el carbura- dor, compruebe que el acelera-
dor funcione correctamente y se
abra y se cierre con suavidad.
CONDICIONES ATMOSFÉRICAS Y
AJUSTE DEL CARBURADOR
La densidad del aire (es decir, la con-
centración de oxígeno en el aire) de-
termina el mayor o menor grado de
riqueza de la mezcla de aire y com-
bustible.
• Con una temperatura más elevada el aire se expande y se reduce la
densidad de este.
• Con una mayor humedad se reduce la cantidad de oxígeno en el aire en
proporción al vapor de agua del
mismo aire.
• Con una menor presión atmosféri-
ca (una altitud mayor) se reduce la
densidad del aire.
EFECTO DEL AJUSTE DE PIEZAS
EN RELACIÓN CON LA
APERTURA DE LA VÁLVULA DE
MARIPOSA
A. Cerrada
B. Completamente abierto
1. Surtidor piloto
2. Corte de la válvula de mari- posa
3. Aguja del surtidor
4. Surtidor principal
CONSTRUCCIÓN DEL
CARBURADOR Y AJUSTE DE
PIEZAS
El carburador FLATCR está provisto
de un surtidor principal primario. Este
tipo de surtidor principal resulta per-
fecto para las motocicletas de com-
petición porque suministra un caudal
uniforme de combustible, incluso en
condiciones de carga máxima. Utilice
el surtidor principal y la aguja del
surtidor para ajustar el carburador.
1. Aguja del surtidor
2. Surtidor de aire piloto
3. Surtidor de aguja
4. Surtidor principal
5. Surtidor piloto
Tem
per-atu- ra
del
aire Hu-
med
ad Presió
n at-
mos-
férica
(alti-tud) Mezc-
la Ajuste
Alta Alta Baja
(alta) Más
rica Más
pobre
Baja Baja Alta
(baja) Más
pobre Más
rica

4-2
MOTOR (Excepto Canadá)

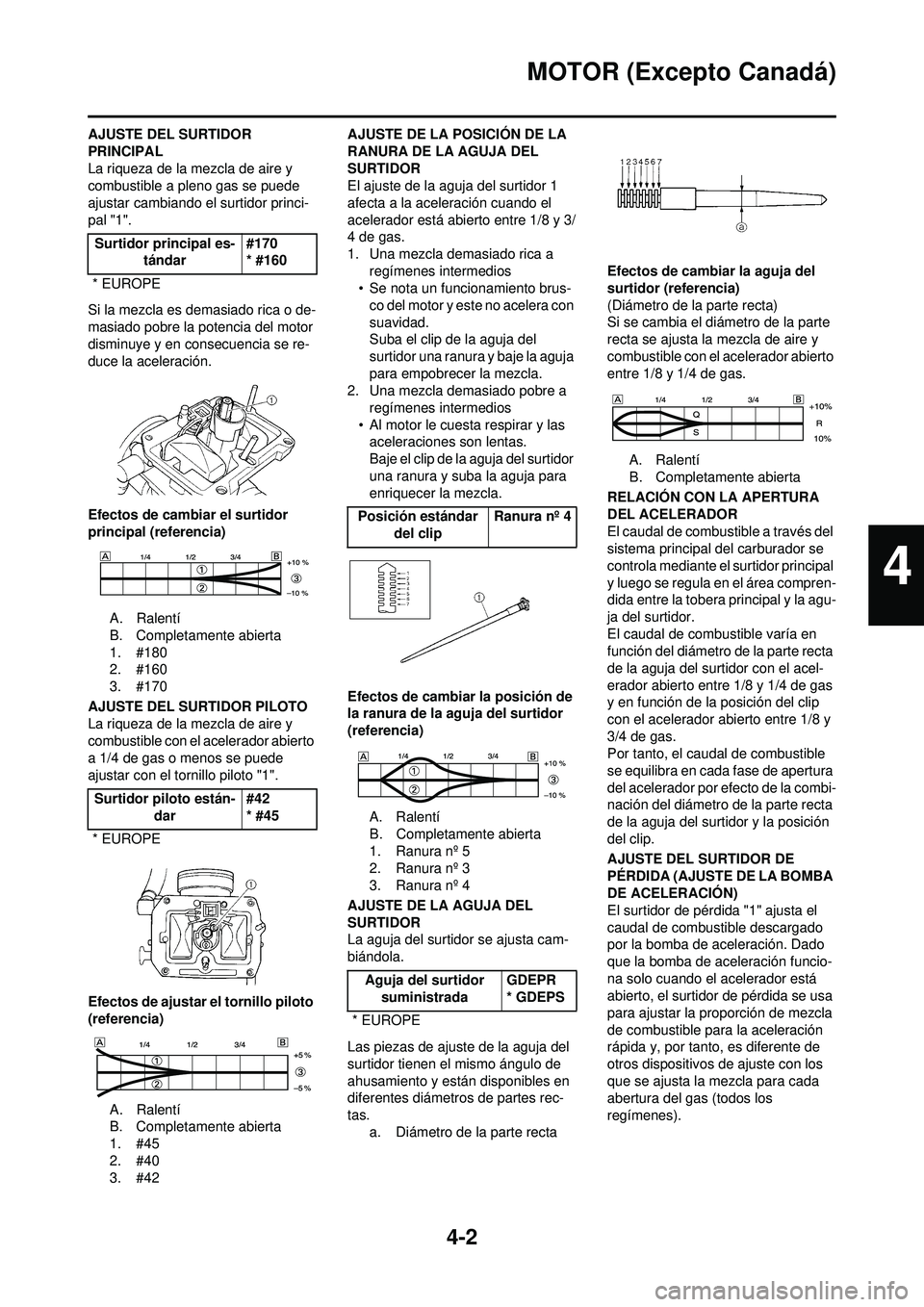

AJUSTE DEL SURTIDOR
PRINCIPAL
La riqueza de la mezcla de aire y
combustible a pleno gas se puede
ajustar cambiando el surtidor princi-
pal "1".
Si la mezcla es demasiado rica o de-
masiado pobre la potencia del motor
disminuye y en consecuencia se re-
duce la aceleración.
Efectos de cambiar el surtidor
principal (referencia)A. Ralentí
B. Completamente abierta
1. #180
2. #160
3. #170
AJUSTE DEL SURTIDOR PILOTO
La riqueza de la mezcla de aire y
combustible con el acelerador abierto
a 1/4 de gas o menos se puede
ajustar con el tornillo piloto "1".
Efectos de ajustar el tornillo piloto
(referencia)
A. Ralentí
B. Completamente abierta
1. #45
2. #40
3. #42 AJUSTE DE LA POSICIÓN DE LA
RANURA DE LA AGUJA DEL
SURTIDOR
El ajuste de la aguja del surtidor 1
afecta a la aceleración cuando el
acelerador está abierto entre 1/8 y 3/
4 de gas.
1. Una mezcla demasiado rica a
regímenes intermedios
• Se nota un funcionamiento brus-
co del motor y este no acelera con
suavidad.
Suba el clip de la aguja del
surtidor una ranura y baje la aguja
para empobrecer la mezcla.
2. Una mezcla demasiado pobre a
regímenes intermedios
• Al motor le cuesta respirar y las aceleraciones son lentas.
Baje el clip de la aguja del surtidor
una ranura y suba la aguja para
enriquecer la mezcla.
Efectos de cambiar la posición de
la ranura de la aguja del surtidor
(referencia) A. Ralentí
B. Completamente abierta
1. Ranura nº 5
2. Ranura nº 3
3. Ranura nº 4
AJUSTE DE LA AGUJA DEL
SURTIDOR
La aguja del surtidor se ajusta cam-
biándola.
Las piezas de ajuste de la aguja del
surtidor tienen el mismo ángulo de
ahusamiento y están disponibles en
diferentes diámetros de partes rec-
tas. a. Diámetro de la parte recta Efectos de cambiar la aguja del
surtidor (referencia)
(Diámetro de la parte recta)
Si se cambia el diámetro de la parte
recta se ajusta la mezcla de aire y
combustible con el acelerador abierto
entre 1/8 y 1/4 de gas.
A. Ralentí
B. Completamente abierta
RELACIÓN CON LA APERTURA
DEL ACELERADOR
El caudal de combustible a través del
sistema principal del carburador se
controla mediante el surtidor principal
y luego se regula en el área compren-
dida entre la tobera principal y la agu-
ja del surtidor.
El caudal de combustible varía en
función del diámetro de la parte recta
de la aguja del surtidor con el acel-
erador abierto entre 1/8 y 1/4 de gas
y en función de la posición del clip
con el acelerador abierto entre 1/8 y
3/4 de gas.
Por tanto, el caudal de combustible
se equilibra en cada fase de apertura
del acelerador por efecto de la combi-
nación del diámetro de la parte recta
de la aguja del surtidor y la posición
del clip.
AJUSTE DEL SURTIDOR DE
PÉRDIDA (AJUSTE DE LA BOMBA
DE ACELERACIÓN)
El surtidor de pérdida "1" ajusta el
caudal de combustible descargado
por la bomba de aceleración. Dado
que la bomba de aceleración funcio-
na solo cuando el acelerador está
abierto, el surtidor de pérdida se usa
para ajustar la proporción de mezcla
de combustible para la aceleración
rápida y, por tanto, es diferente de
otros dispositivos de ajuste con los
que se ajusta la mezcla para cada
abertura del gas (todos los
regímenes).
Surtidor principal es-
tándar #170
* #160
* EUROPE
Surtidor piloto están- dar #42
* #45
* EUROPE
Posición estándar del clip Ranura nº 4
Aguja del surtidor suministrada GDEPR
* GDEPS
* EUROPE
4

4-3
MOTOR (Excepto Canadá)
1. Cuando el motor le cuesta respi-rar con aceleraciones rápidas, se-
leccione un surtidor de pérdida
con un número de calibrado
menor que el estándar para en-
riquecer la mezcla.
Nº70 →Nº65
2. Se nota un funcionamiento brus- co del motor en las aceleraciones
rápidas, seleccione un surtidor de
pérdida con un número de cali-
brado mayor que el estándar para

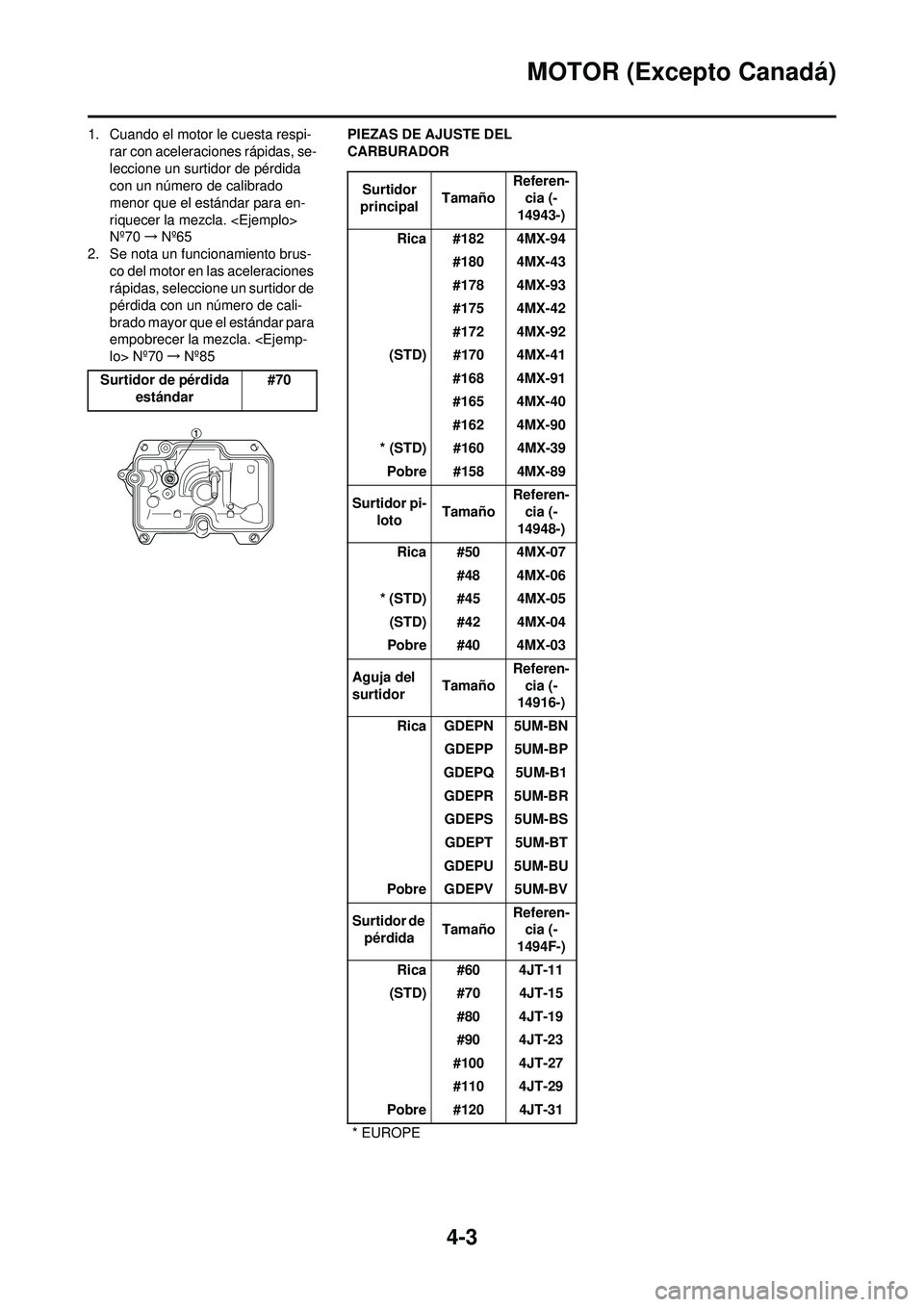

empobrecer la mezcla. lo> Nº70 →Nº85 PIEZAS DE AJUSTE DEL
CARBURADOR
Surtidor de pérdida estándar #70
Surtidor
principal TamañoReferen-
cia (-
14943-)
Rica #182 4MX-94 #180 4MX-43
#178 4MX-93
#175 4MX-42
#172 4MX-92
(STD) #170 4MX-41 #168 4MX-91
#165 4MX-40
#162 4MX-90
* (STD) #160 4MX-39 Pobre #158 4MX-89
Surtidor pi- loto Tamaño Referen-
cia (-
14948-)
Rica #50 4MX-07 #48 4MX-06
* (STD) #45 4MX-05 (STD) #42 4MX-04
Pobre #40 4MX-03
Aguja del
surtidor TamañoReferen-
cia (-
14916-)
Rica GDEPN 5UM-BN GDEPP 5UM-BP
GDEPQ 5UM-B1
GDEPR 5UM-BRGDEPS 5UM-BSGDEPT 5UM-BT
GDEPU 5UM-BU
Pobre GDEPV 5UM-BV
Surtidor de pérdida TamañoReferen-
cia (-
1494F-)
Rica #60 4JT-11
(STD) #70 4JT-15 #80 4JT-19
#90 4JT-23
#100 4JT-27
#110 4JT-29
Pobre #120 4JT-31
* EUROPE

4-4
MOTOR (Excepto Canadá)

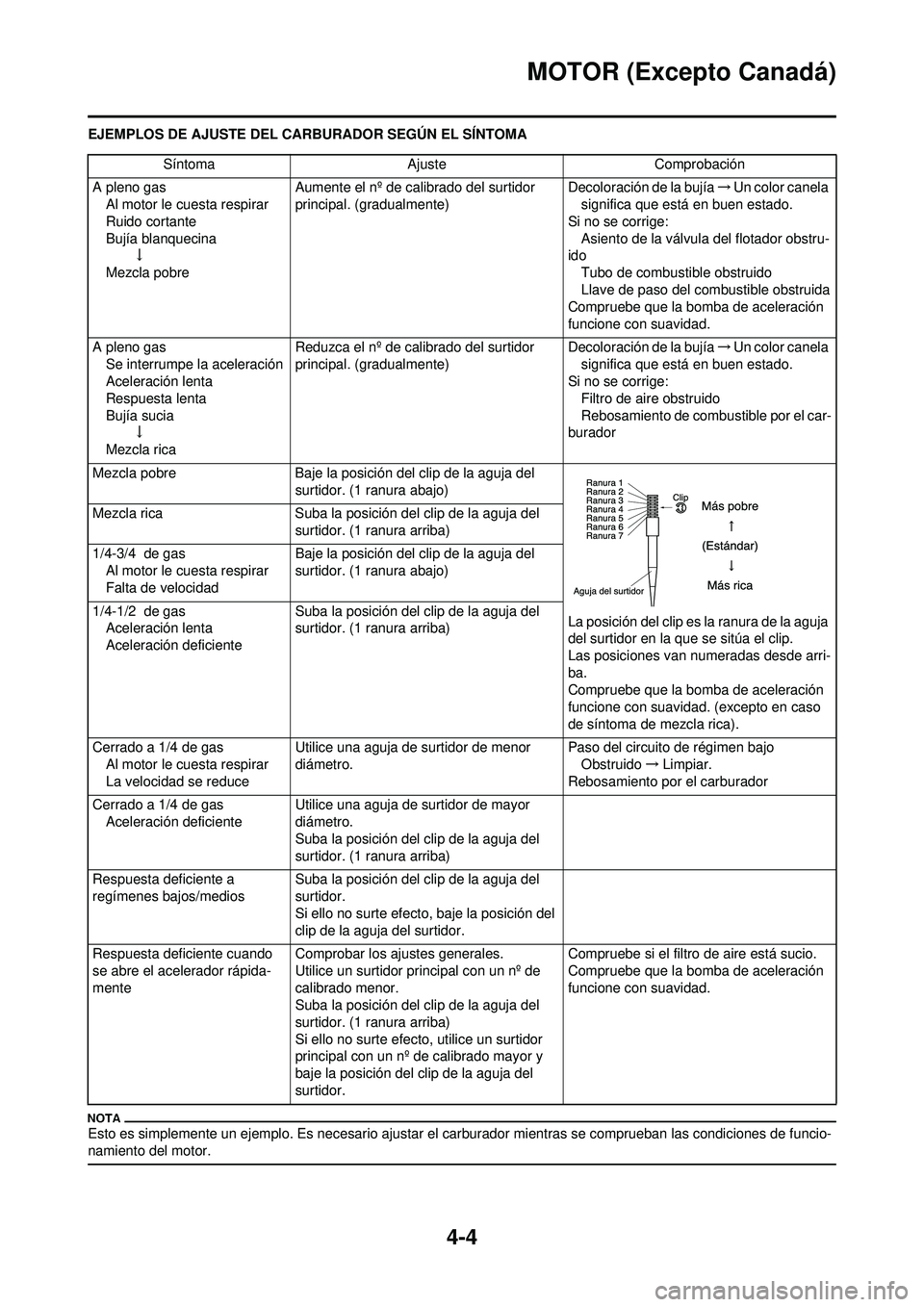

EJEMPLOS DE AJUSTE DEL CARBURADOR SEGÚN EL SÍNTOMA
Esto es simplemente un ejemplo. Es necesario ajustar el carburador mientras se comprueban las condiciones de funcio-
namiento del motor.
SíntomaAjuste Comprobación
A pleno gas Al motor le cuesta respirar
Ruido cortante
Bujía blanquecina ↓
Mezcla pobre Aumente el nº de calibrado del surtidor
principal. (gradualmente)
Decoloración de la bujía
→Un color canela
significa que está en buen estado.
Si no se corrige: Asiento de la válvula del flotador obstru-
ido
Tubo de combustible obstruido
Llave de paso del combustible obstruida
Compruebe que la bomba de aceleración
funcione con suavidad.
A pleno gas Se interrumpe la aceleración
Aceleración lenta
Respuesta lenta
Bujía sucia ↓
Mezcla rica Reduzca el nº de calibrado del surtidor
principal. (gradualmente)
Decoloración de la bujía
→Un color canela
significa que está en buen estado.
Si no se corrige:
Filtro de aire obstruido
Rebosamiento de combustible por el car-
burador
Mezcla pobre Baje la posición del clip de la aguja del
surtidor. (1 ranura abajo)
La posición del clip es la ranura de la aguja
del surtidor en la que se sitúa el clip.
Las posiciones van numeradas desde arri-
ba.
Compruebe que la bomba de aceleración
funcione con suavidad. (excepto en caso
de síntoma de mezcla rica).
Mezcla rica
Suba la posición del clip de la aguja del
surtidor. (1 ranura arriba)
1/4-3/4 de gas Al motor le cuesta respirar
Falta de velocidad Baje la posición del clip de la aguja del
surtidor. (1 ranura abajo)
1/4-1/2 de gas Aceleración lenta
Aceleración deficiente Suba la posición del clip de la aguja del
surtidor. (1 ranura arriba)
Cerrado a 1/4 de gas Al motor le cuesta respirar
La velocidad se reduce Utilice una aguja de surtidor de menor
diámetro.
Paso del circuito de régimen bajo
Obstruido →Limpiar.
Rebosamiento por el carburador
Cerrado a 1/4 de gas Aceleración deficiente Utilice una aguja de surtidor de mayor
diámetro.
Suba la posición del clip de la aguja del
surtidor. (1 ranura arriba)
Respuesta deficiente a
regímenes bajos/medios Suba la posición del clip de la aguja del
surtidor.
Si ello no surte efecto, baje la posición del
clip de la aguja del surtidor.
Respuesta deficiente cuando
se abre el acelerador rápida-
mente Comprobar los ajustes generales.
Utilice un surtidor principal con un nº de
calibrado menor.
Suba la posición del clip de la aguja del
surtidor. (1 ranura arriba)
Si ello no surte efecto, utilice un surtidor
principal con un nº de calibrado mayor y
baje la posición del clip de la aguja del
surtidor. Compruebe si el filtro de aire está sucio.
Compruebe que la bomba de aceleración
funcione con suavidad.

4-5

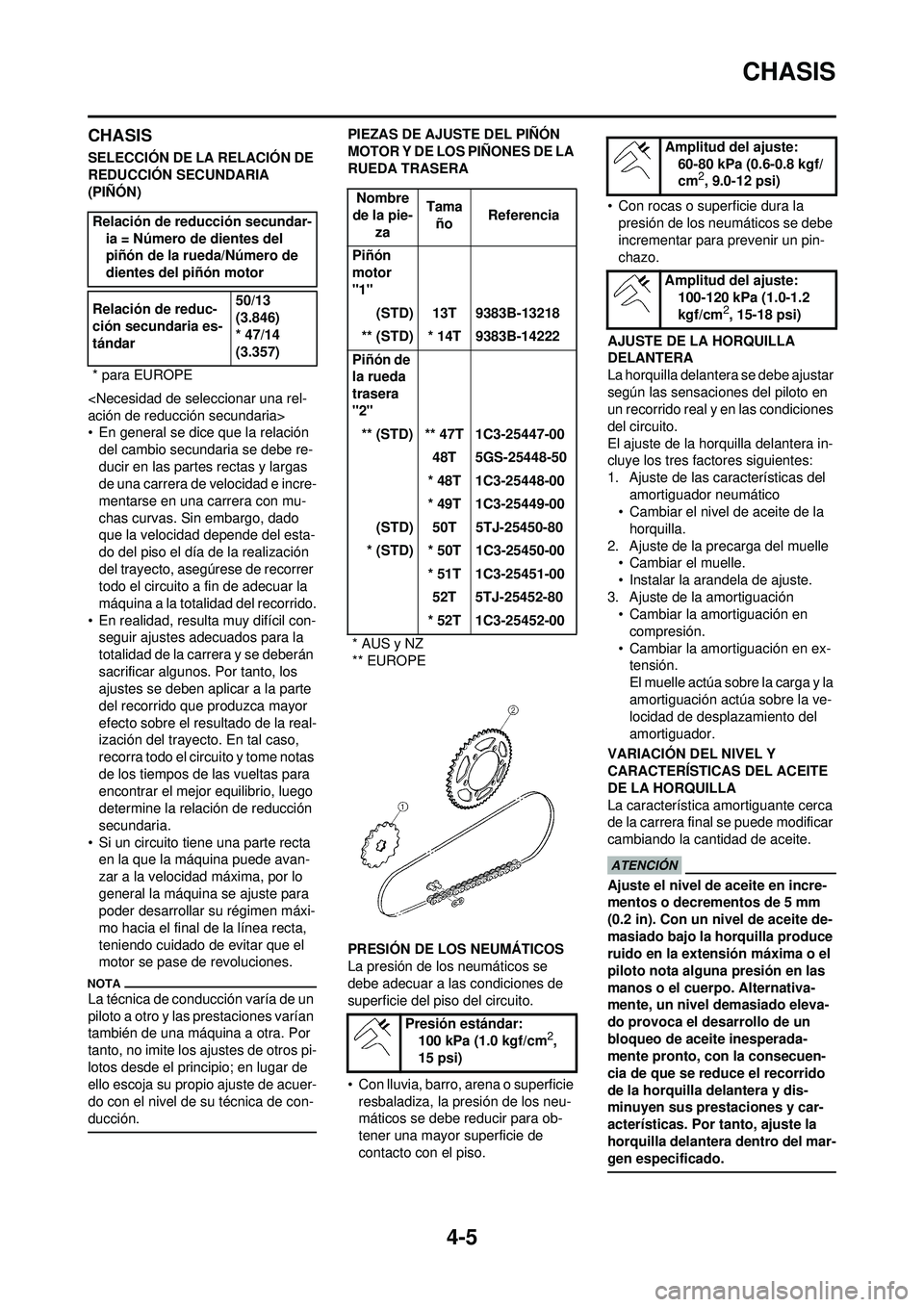

CHASIS
CHASIS
SELECCIÓN DE LA RELACIÓN DE
REDUCCIÓN SECUNDARIA
(PIÑÓN)
ación de reducción secundaria>
• En general se dice que la relación del cambio secundaria se debe re-
ducir en las partes rectas y largas
de una carrera de velocidad e incre-
mentarse en una carrera con mu-
chas curvas. Sin embargo, dado
que la velocidad depende del esta-
do del piso el día de la realización
del trayecto, asegúrese de recorrer
todo el circuito a fin de adecuar la
máquina a la totalidad del recorrido.
• En realidad, resulta muy difícil con- seguir ajustes adecuados para la
totalidad de la carrera y se deberán
sacrificar algunos. Por tanto, los
ajustes se deben aplicar a la parte
del recorrido que produzca mayor
efecto sobre el resultado de la real-
ización del trayecto. En tal caso,
recorra todo el circuito y tome notas
de los tiempos de las vueltas para
encontrar el mejor equilibrio, luego
determine la relación de reducción
secundaria.
• Si un circuito tiene una parte recta en la que la máquina puede avan-
zar a la velocidad máxima, por lo
general la máquina se ajuste para
poder desarrollar su régimen máxi-
mo hacia el final de la línea recta,
teniendo cuidado de evitar que el
motor se pase de revoluciones.
La técnica de conducción varía de un
piloto a otro y las prestaciones varían
también de una máquina a otra. Por
tanto, no imite los ajustes de otros pi-
lotos desde el principio; en lugar de
ello escoja su propio ajuste de acuer-
do con el nivel de su técnica de con-
ducción.
PIEZAS DE AJUSTE DEL PIÑÓN
MOTOR Y DE LOS PIÑONES DE LA
RUEDA TRASERA
PRESIÓN DE LOS NEUMÁTICOS
La presión de los neumáticos se
debe adecuar a las condiciones de
superficie del piso del circuito.
• Con lluvia, barro, arena o superficie
resbaladiza, la presión de los neu-
máticos se debe reducir para ob-
tener una mayor superficie de
contacto con el piso. • Con rocas o superficie dura la
presión de los neumáticos se debe
incrementar para prevenir un pin-
chazo.
AJUSTE DE LA HORQUILLA
DELANTERA
La horquilla delantera se debe ajustar
según las sensaciones del piloto en
un recorrido real y en las condiciones
del circuito.
El ajuste de la horquilla delantera in-
cluye los tres factores siguientes:
1. Ajuste de las características del amortiguador neumático
• Cambiar el nivel de aceite de la
horquilla.
2. Ajuste de la precarga del muelle • Cambiar el muelle.
• Instalar la arandela de ajuste.
3. Ajuste de la amortiguación • Cambiar la amortiguación en
compresión.
• Cambiar la amortiguación en ex- tensión.
El muelle actúa sobre la carga y la
amortiguación actúa sobre la ve-
locidad de desplazamiento del
amortiguador.
VARIACIÓN DEL NIVEL Y
CARACTERÍSTICAS DEL ACEITE
DE LA HORQUILLA
La característica amortiguante cerca
de la carrera final se puede modificar
cambiando la cantidad de aceite.
Ajuste el nivel de aceite en incre-
mentos o decrementos de 5 mm
(0.2 in). Con un nivel de aceite de-
masiado bajo la horquilla produce
ruido en la extensión máxima o el
piloto nota alguna presión en las
manos o el cuerpo. Alternativa-
mente, un nivel demasiado eleva-
do provoca el desarrollo de un
bloqueo de aceite inesperada-
mente pronto, con la consecuen-
cia de que se reduce el recorrido
de la horquilla delantera y dis-
minuyen sus prestaciones y car-
acterísticas. Por tanto, ajuste la
horquilla delantera dentro del mar-
gen especificado.
Relación de reducción secundar- ia = Número de dientes del
piñón de la rueda/Número de
dientes del piñón motor
Relación de reduc-
ción secundaria es-
tándar 50/13
(3.846)
* 47/14
(3.357)
* para EUROPE
Nombre
de la pie- za Tama
ño Referencia
Piñón
motor
"1" (STD) 13T 9383B-13218
** (STD) * 14T 9383B-14222
Piñón de
la rueda
trasera
"2" ** (STD) ** 47T 1C3-25447-00 48T 5GS-25448-50
* 48T 1C3-25448-00
* 49T 1C3-25449-00
(STD) 50T 5TJ-25450-80
* (STD) * 50T 1C3-25450-00 * 51T 1C3-25451-0052T 5TJ-25452-80
* 52T 1C3-25452-00
* AUS y NZ
** EUROPE
Presión estándar:100 kPa (1.0 kgf/cm
2,
15 psi)
Amplitud del ajuste:
60-80 kPa (0.6-0.8 kgf/
cm
2, 9.0-12 psi)
Amplitud del ajuste: 100-120 kPa (1.0-1.2
kgf/cm
2, 15-18 psi)

4-6
CHASIS

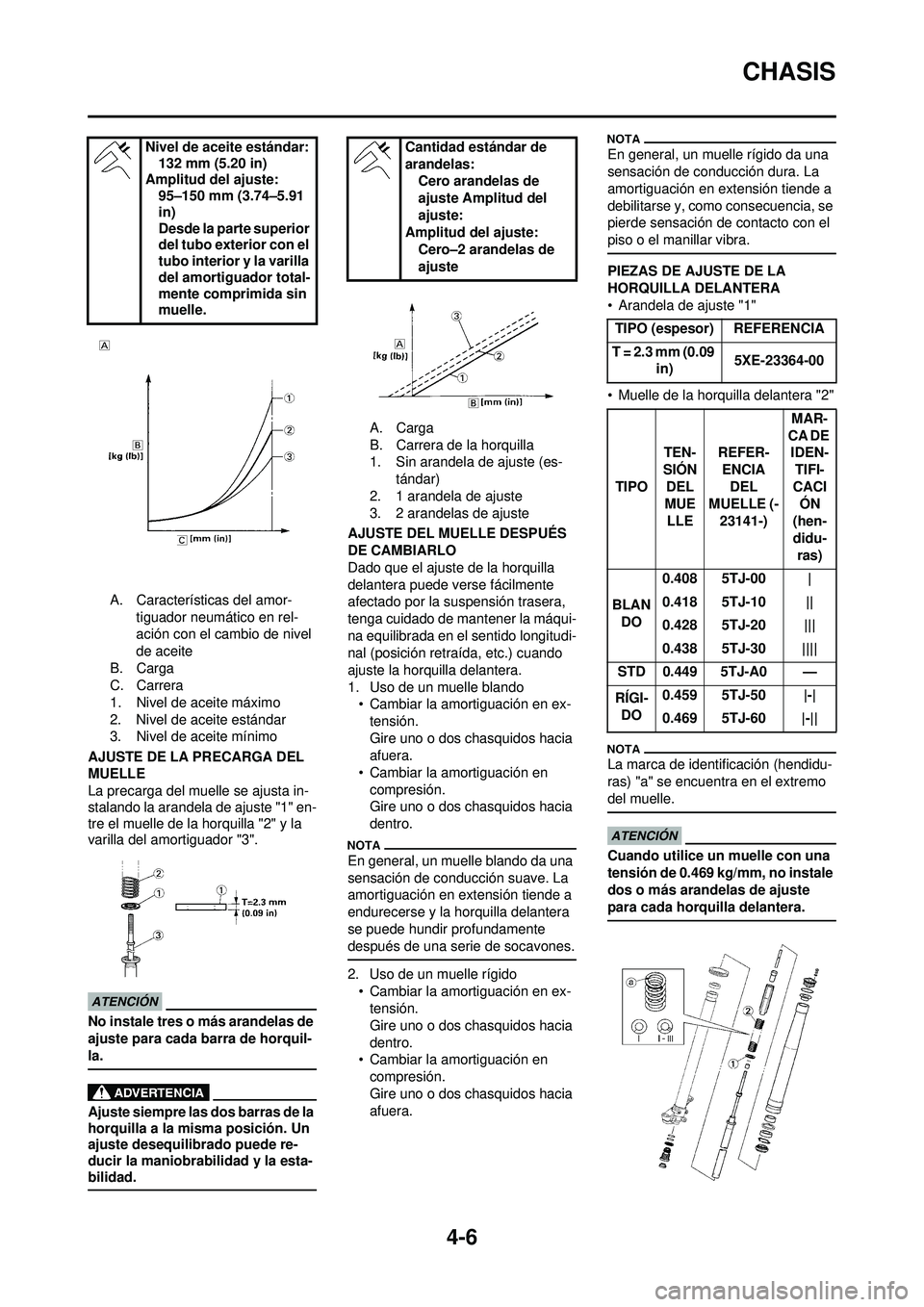

A. Características del amor-tiguador neumático en rel-
ación con el cambio de nivel
de aceite
B. Carga
C. Carrera
1. Nivel de aceite máximo
2. Nivel de aceite estándar
3. Nivel de aceite mínimo
AJUSTE DE LA PRECARGA DEL
MUELLE
La precarga del muelle se ajusta in-
stalando la arandela de ajuste "1" en-
tre el muelle de la horquilla "2" y la
varilla del amortiguador "3".
No instale tres o más arandelas de
ajuste para cada barra de horquil-
la.
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede re-
ducir la maniobrabilidad y la esta-
bilidad.
A. Carga
B. Carrera de la horquilla
1. Sin arandela de ajuste (es- tándar)
2. 1 arandela de ajuste
3. 2 arandelas de ajuste
AJUSTE DEL MUELLE DESPUÉS
DE CAMBIARLO
Dado que el ajuste de la horquilla
delantera puede verse fácilmente
afectado por la suspensión trasera,
tenga cuidado de mantener la máqui-
na equilibrada en el sentido longitudi-
nal (posición retraída, etc.) cuando
ajuste la horquilla delantera.
1. Uso de un muelle blando • Cambiar la amortiguación en ex-
tensión.
Gire uno o dos chasquidos hacia
afuera.
• Cambiar la amortiguación en compresión.
Gire uno o dos chasquidos hacia
dentro.
En general, un muelle blando da una
sensación de conducción suave. La
amortiguación en extensión tiende a
endurecerse y la horquilla delantera
se puede hundir profundamente
después de una serie de socavones.
2. Uso de un muelle rígido• Cambiar la amortiguación en ex-tensión.
Gire uno o dos chasquidos hacia
dentro.
• Cambiar la amortiguación en
compresión.
Gire uno o dos chasquidos hacia
afuera.
En general, un muelle rígido da una
sensación de conducción dura. La
amortiguación en extensión tiende a
debilitarse y, como consecuencia, se
pierde sensación de contacto con el
piso o el manillar vibra.
PIEZAS DE AJUSTE DE LA
HORQUILLA DELANTERA
• Arandela de ajuste "1"
• Muelle de la horquilla delantera "2"
La marca de identificación (hendidu-
ras) "a" se encuentra en el extremo
del muelle.
Cuando utilice un muelle con una
tensión de 0.469 kg/mm, no instale
dos o más arandelas de ajuste
para cada horquilla delantera.
Nivel de aceite estándar: 132 mm (5.20 in)
Amplitud del ajuste:
95–150 mm (3.74–5.91
in)
Desde la parte superior
del tubo exterior con el
tubo interior y la varilla
del amortiguador total-
mente comprimida sin
muelle.Cantidad estándar de
arandelas:
Cero arandelas de
ajuste Amplitud del
ajuste:
Amplitud del ajuste:
Cero–2 arandelas de
ajuste
TIPO (espesor) REFERENCIA
T = 2.3 mm (0.09 in) 5XE-23364-00
TIPO TEN-
SIÓN DEL
MUE LLE REFER-
ENCIA DEL
MUELLE (- 23141-) MAR-
CA DE IDEN-
TIFI-
CACI ÓN
(hen-
didu-
ras)
BLAN DO 0.408 5TJ-00 |
0.418 5TJ-10 ||
0.428 5TJ-20 |||
0.438 5TJ-30 ||||
STD 0.449 5TJ-A0 —
RÍGI- DO 0.459 5TJ-50 |-|
0.469 5TJ-60 |-||

4-7
CHASIS

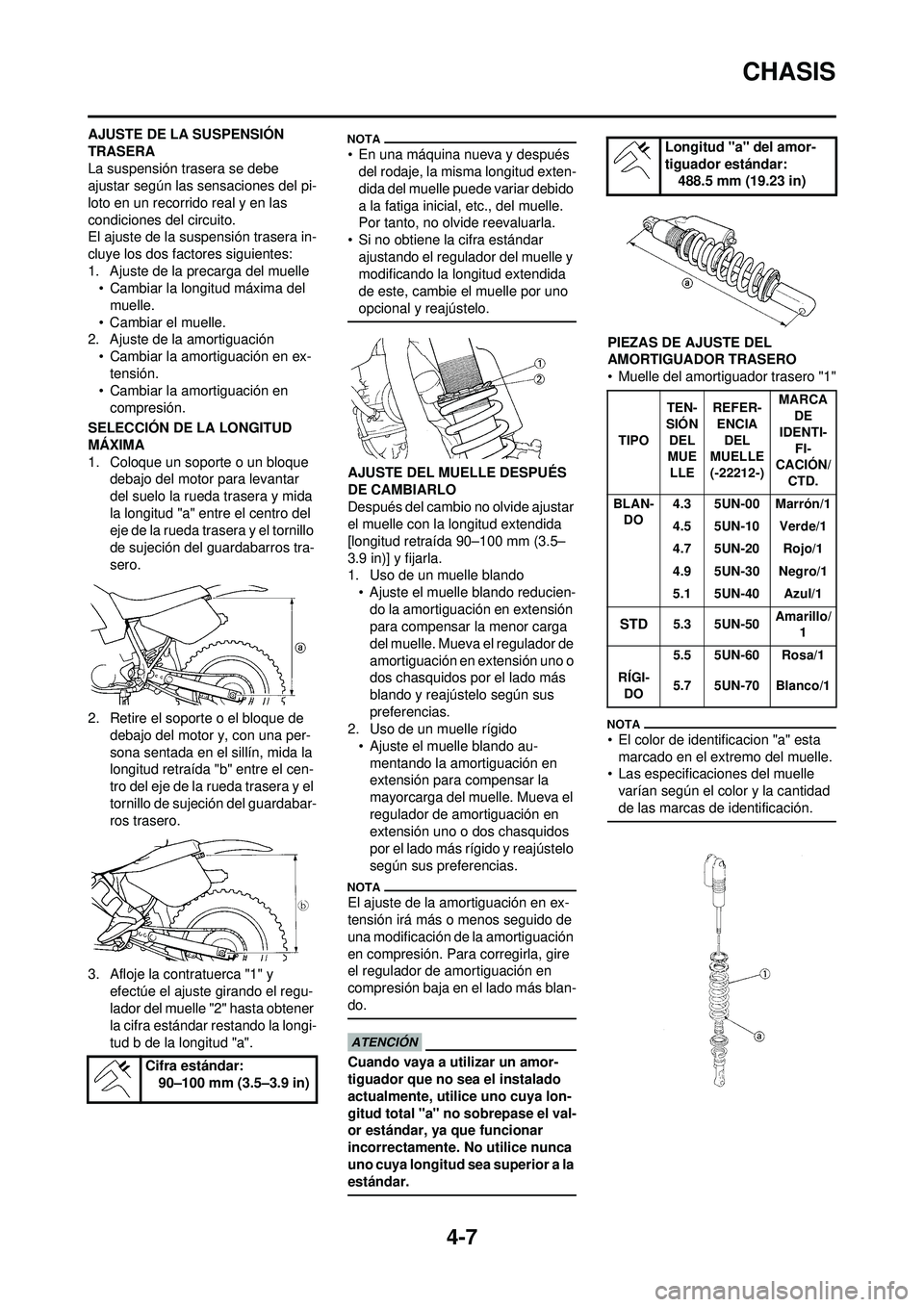

AJUSTE DE LA SUSPENSIÓN
TRASERA
La suspensión trasera se debe
ajustar según las sensaciones del pi-
loto en un recorrido real y en las
condiciones del circuito.
El ajuste de la suspensión trasera in-
cluye los dos factores siguientes:
1. Ajuste de la precarga del muelle• Cambiar la longitud máxima del
muelle.
• Cambiar el muelle.
2. Ajuste de la amortiguación
• Cambiar la amortiguación en ex-tensión.
• Cambiar la amortiguación en
compresión.
SELECCIÓN DE LA LONGITUD
MÁXIMA
1. Coloque un soporte o un bloque debajo del motor para levantar
del suelo la rueda trasera y mida
la longitud "a" entre el centro del
eje de la rueda trasera y el tornillo
de sujeción del guardabarros tra-
sero.
2. Retire el soporte o el bloque de debajo del motor y, con una per-
sona sentada en el sillín, mida la
longitud retraída "b" entre el cen-
tro del eje de la rueda trasera y el
tornillo de sujeción del guardabar-
ros trasero.
3. Afloje la contratuerca "1" y efectúe el ajuste girando el regu-
lador del muelle "2" hasta obtener
la cifra estándar restando la longi-
tud b de la longitud "a".
• En una máquina nueva y después del rodaje, la misma longitud exten-
dida del muelle puede variar debido
a la fatiga inicial, etc., del muelle.
Por tanto, no olvide reevaluarla.
• Si no obtiene la cifra estándar ajustando el regulador del muelle y
modificando la longitud extendida
de este, cambie el muelle por uno
opcional y reajústelo.
AJUSTE DEL MUELLE DESPUÉS
DE CAMBIARLO
Después del cambio no olvide ajustar
el muelle con la longitud extendida
[longitud retraída 90–100 mm (3.5–
3.9 in)] y fijarla.
1. Uso de un muelle blando• Ajuste el muelle blando reducien-do la amortiguación en extensión
para compensar la menor carga
del muelle. Mueva el regulador de
amortiguación en extensión uno o
dos chasquidos por el lado más
blando y reajústelo según sus
preferencias.
2. Uso de un muelle rígido
• Ajuste el muelle blando au-mentando la amortiguación en
extensión para compensar la
mayorcarga del muelle. Mueva el
regulador de amortiguación en
extensión uno o dos chasquidos
por el lado más rígido y reajústelo
según sus preferencias.
El ajuste de la amortiguación en ex-
tensión irá más o menos seguido de
una modificación de la amortiguación
en compresión. Para corregirla, gire
el regulador de amortiguación en
compresión baja en el lado más blan-
do.
Cuando vaya a utilizar un amor-
tiguador que no sea el instalado
actualmente, utilice uno cuya lon-
gitud total "a" no sobrepase el val-
or estándar, ya que funcionar
incorrectamente. No utilice nunca
uno cuya longitud sea superior a la
estándar.
PIEZAS DE AJUSTE DEL
AMORTIGUADOR TRASERO
• Muelle del amortiguador trasero "1"
• El color de identificacion "a" esta marcado en el extremo del muelle.
• Las especificaciones del muelle
varían según el color y la cantidad
de las marcas de identificación.
Cifra estándar: 90–100 mm (3.5–3.9 in)
Longitud "a" del amor-
tiguador estándar:488.5 mm (19.23 in)
TIPO TEN-
SIÓN
DEL
MUE
LLE REFER-
ENCIA
DEL
MUELLE
(-22212-) MARCA
DE
IDENTI-
FI-
CACIÓN/
CTD.
BLAN- DO 4.3 5UN-00 Marrón/1
4.5 5UN-10 Verde/1
4.7 5UN-20 Rojo/1
4.9 5UN-30 Negro/1
5.1 5UN-40 Azul/1
STD5.3 5UN-50
Amarillo/
1
5.5 5UN-60 Rosa/1
RÍGI- DO 5.7 5UN-70 Blanco/1
