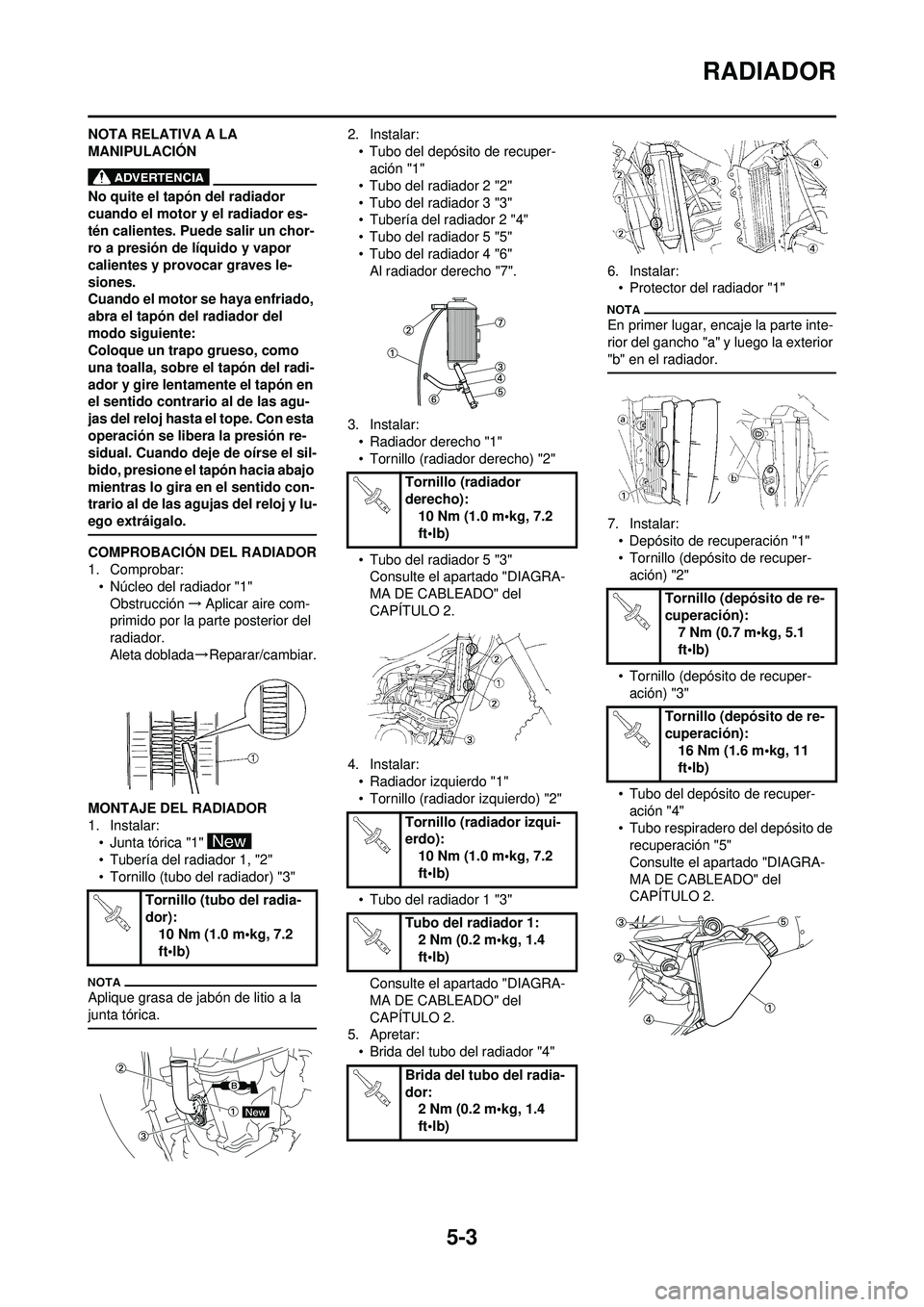

RADIADOR
NOTA RELATIVA A LA
MANIPULACIÓN
No quite el tapón del radiador
cuando el motor y el radiador es-
tén calientes. Puede salir un chor-
ro a presión de líquido y vapor
calientes y provocar graves le-
siones.
Cuando el motor se haya enfriado,
abra el tapón del radiador del
modo siguiente:
Coloque un trapo grueso, como
una toalla, sobre el tapón del radi-
ador y gire lentamente el tapón en
el sentido contrario al de las agu-
jas del reloj hasta el tope. Con esta
operación se libera la presión re-
sidual. Cuando deje de oírse el sil-
bido, presione el tapón hacia abajo
mientras lo gira en el sentido con-
trario al de las agujas del reloj y lu-
ego extráigalo.
COMPROBACIÓN DEL RADIADOR
1. Comprobar:• Núcleo del radiador "1"
Obstrucción →Aplicar aire com-
primido por la parte posterior del
radiador.
Aleta doblada →Reparar/cambiar.
MONTAJE DEL RADIADOR
1. Instalar: • Junta tórica "1"
• Tubería del radiador 1, "2"
• Tornillo (tubo del radiador) "3"
Aplique grasa de jabón de litio a la
junta tórica.
2. Instalar:
• Tubo del depósito de recuper-ación "1"
• Tubo del radiador 2 "2"
• Tubo del radiador 3 "3"
• Tubería del radiador 2 "4"
• Tubo del radiador 5 "5"
• Tubo del radiador 4 "6" Al radiador derecho "7".
3. Instalar: • Radiador derecho "1"
• Tornillo (radiador derecho) "2"
• Tubo del radiador 5 "3"Consulte el apartado "DIAGRA-
MA DE CABLEADO" del
CAPÍTULO 2.
4. Instalar: • Radiador izquierdo "1"
• Tornillo (radiador izquierdo) "2"
• Tubo del radiador 1 "3"
Consulte el apartado "DIAGRA-
MA DE CABLEADO" del
CAPÍTULO 2.
5. Apretar:
• Brida del tubo del radiador "4" 6. Instalar:
• Protector del radiador "1"
En primer lugar, encaje la parte inte-
rior del gancho "a" y luego la exterior
"b" en el radiador.
7. Instalar:
• Depósito de recuperación "1"
• Tornillo (depósito de recuper-ación) "2"
• Tornillo (depósito de recuper- ación) "3"
• Tubo del depósito de recuper- ación "4"
• Tubo respiradero del depósito de recuperación "5"
Consulte el apartado "DIAGRA-
MA DE CABLEADO" del
CAPÍTULO 2.
Tornillo (tubo del radia-
dor):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Tornillo (radiador
derecho):10 Nm (1.0 m•kg, 7.2
ft•lb)
Tornillo (radiador izqui-
erdo): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Tubo del radiador 1: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Brida del tubo del radia-
dor: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Tornillo (depósito de re-
cuperación): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Tornillo (depósito de re-
cuperación): 16 Nm (1.6 m•kg, 11
ft•lb)

5-4
CARBURADOR
CARBURADOR
DESMONTAJE DEL CARBURADOROrden Nombre de la pieza Ctd.Observaciones
Sillín y depósito de combustible Consulte el apartado "DESMONTAJE DEL
SILLÍN, EL DEPÓSITO
DE COMBUSTIBLE
Y LAS CUBIERTAS LATERALES" del
CAPÍTULO 3.
Amortiguador trasero Consulte el apartado "AMORTIGUADOR
TRASERO" del CAPÍTULO 6.
1Brida 2
2 Acoplador del cable del sensor de posición del
acelerador
1
3 Funda del cable del acelerador 1
4 Cable del acelerador 2
5 Brida (junta del filtro de aire) 1 Afloje el tornillo (junta del filtro de aire).
6 Brida (junta del carburador) 1 Afloje los tornillos (junta del carburador).
7 Palpador de arranque en caliente 1
8 Conjunto del carburador 1
9 Junta del carburador 1
4 Nm (0.4 m kg, 2.9 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
11 Nm (1.1 m kg, 8.0 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)

5-5
CARBURADOR

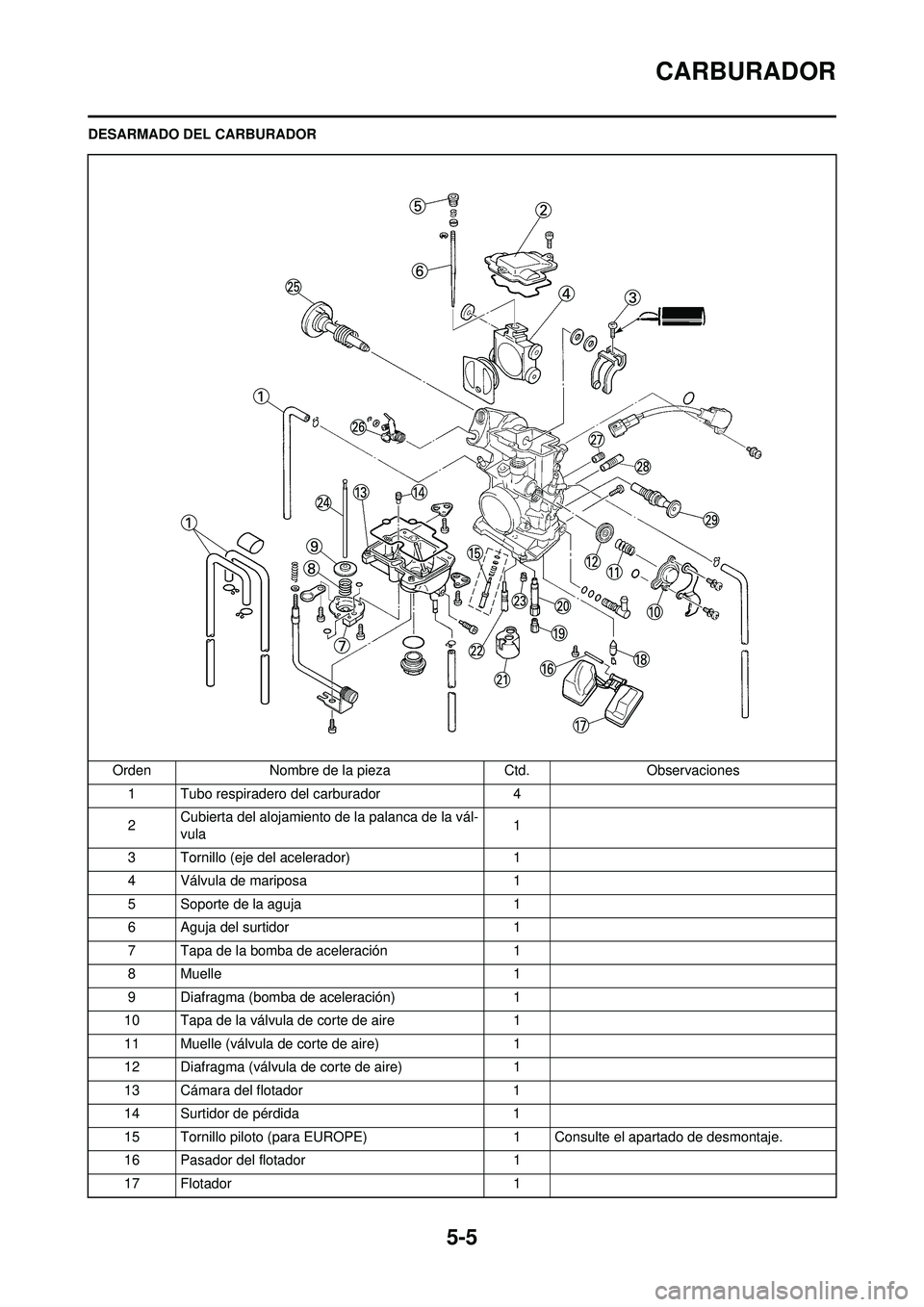

DESARMADO DEL CARBURADOROrden Nombre de la pieza Ctd.Observaciones
1 Tubo respiradero del carburador 4
2 Cubierta del alojamiento de la palanca de la vál-
vula 1
3 Tornillo (eje del acelerador) 1
4 Válvula de mariposa 1
5 Soporte de la aguja 1
6 Aguja del surtidor 1
7 Tapa de la bomba de aceleración 1
8 Muelle 1
9 Diafragma (bomba de aceleración) 1
10 Tapa de la válvula de corte de aire 1
11 Muelle (válvula de corte de aire) 1
12 Diafragma (válvula de corte de aire) 1
13 Cámara del flotador 1
14 Surtidor de pérdida 1
15 Tornillo piloto (para EUROPE) 1 Consulte el apartado de desmontaje.
16 Pasador del flotador 1
17 Flotador 1

5-6
CARBURADOR

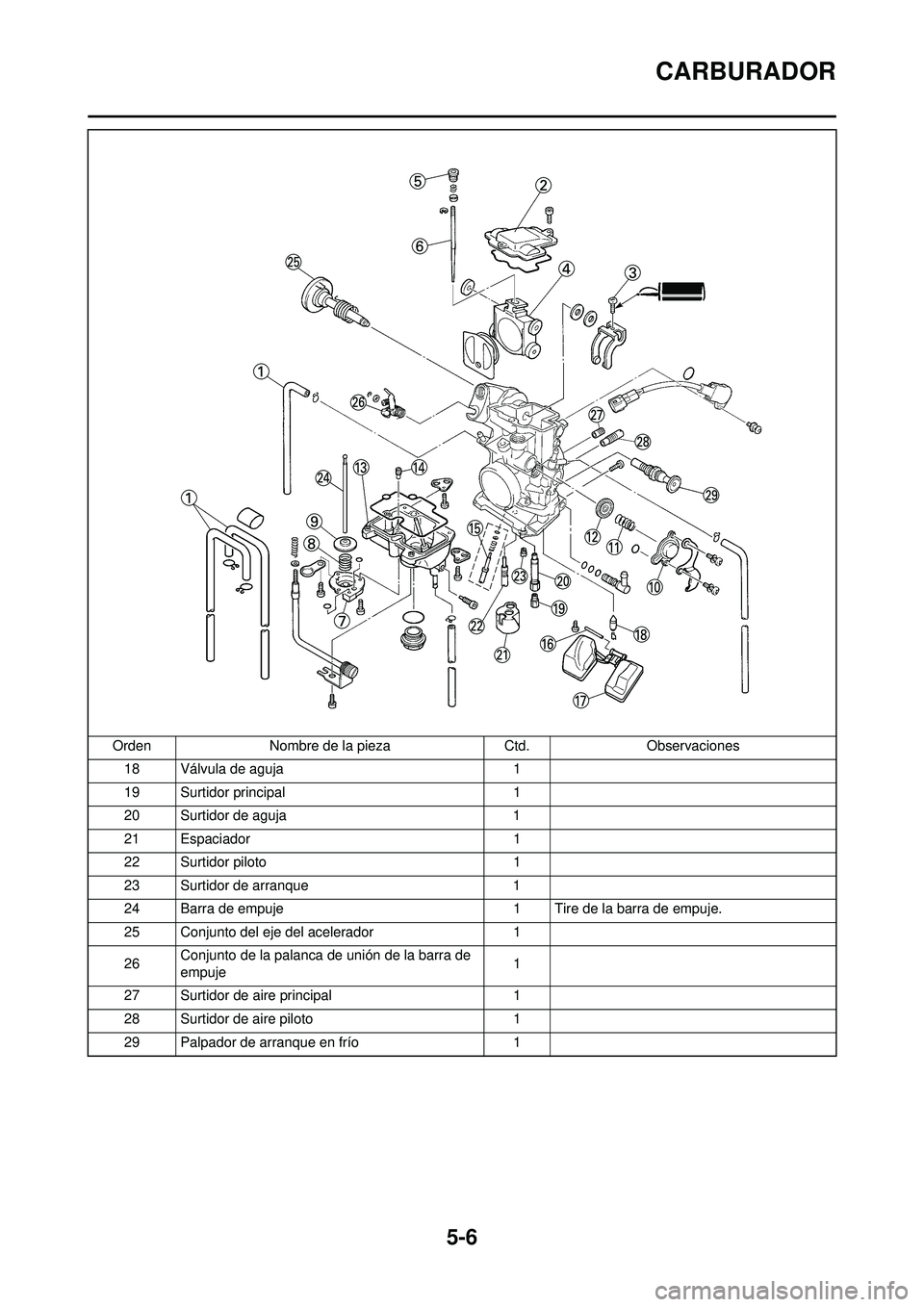

18 Válvula de aguja1
19 Surtidor principal 1
20 Surtidor de aguja 1
21 Espaciador 1
22 Surtidor piloto 1
23 Surtidor de arranque 1
24 Barra de empuje 1 Tire de la barra de empuje.
25 Conjunto del eje del acelerador 1
26 Conjunto de la palanca de unión de la barra de
empuje
1
27 Surtidor de aire principal 1
28 Surtidor de aire piloto 1
29 Palpador de arranque en frío 1
Orden
Nombre de la pieza Ctd.Observaciones

5-7
CARBURADOR
NOTA RELATIVA A LA
MANIPULACIÓN
No afloje el tornillo (sensor de
posición del acelerador) "1" salvo
para cambiar el sensor de posición
del acelerador debido a un fallo, ya
que provocará una disminución de
las prestaciones del motor.
EXTRACCIÓN DEL TORNILLO
PILOTO (para EUROPE)
1. Extraer:• Tornillo piloto "1"
A fin de optimizar la circulación del
combustible a bajas revoluciones, los
tornillos piloto de todas las máquinas
se ajustan en fábrica de forma indi-
vidual. Antes de extraer el tornillo pi-
loto, gírelo completamente y cuente
el número de vueltas. Anote el núme-
ro, que es el número de vueltas hacia
fuera que se le ha dado en fábrica.
COMPROBACIÓN DEL
CARBURADOR
1. Comprobar:• Cuerpo del carburadorContaminación →Limpiar.
• Utilice un disolvente al petróleo
para limpiarlo. Ap lique aire com-
primido a todos los conductos y
surtidores.
• No utilice nunca un alambre.
2. Comprobar:
• Surtidor principal "1"
• Surtidor piloto "2"
• Surtidor de aguja "3"
• Surtidor de arranque "4"
• Surtidor de aire piloto "5"
• Surtidor de pérdida "6"
• Surtidor de aire principal "7"Dañada →Cambiar.
Contaminación →Limpiar.
• Utilice un disolvente al petróleo
para limpiarlo. Aplique aire com-
primido a todos los conductos y
surtidores.
• No utilice nunca un alambre.
COMPROBACIÓN DE LA
VÁLVULA DE AGUJA
1. Comprobar: • Válvula de aguja "1"
• Asiento de la válvula "2"
Desgaste en estrías "a" →Cambi-
ar.
Polvo "b" → Limpiar.
• Filtro "c" Obstruido →Limpiar.
COMPROBACIÓN DE LA
VÁLVULA DE MARIPOSA
1. Comprobar: • Movimiento libreAtascada →Reparar o cambiar.
Introduzca la válvula de mariposa "1"
en el cuerpo del carburador y com-
pruebe que se mueva libremente.
COMPROBACIÓN DE LA AGUJA
DEL SURTIDOR
1. Comprobar:
• Aguja del surtidor "1"
Dobladuras/desgaste →Cambiar.
• Surco del clip Hay holgura/desgaste →Cambiar.
MEDICIÓN Y AJUSTE DE LA
ALTURA DEL FLOTADOR
1. Medir: • Altura del flotador "a"
Fuera del valor especificado →
Ajustar.
Procedimiento de medición y
ajuste:
a. Sostenga el carburador en posición invertida.
• Incline lentamente el carburador en sentido opuesto y luego efectúe la
medición cuando la válvula de agu-
ja se alinee con el brazo del flota-
dor.
• Si el carburador está nivelado, el peso del flotador empujará la válvu-
la de aguja y, en consecuencia, la
medición será incorrecta.
b. Mida la distancia entre la superfi-
cie de contacto de la cámara del
flotador y la parte superior del
flotador con un pie de rey.
El brazo del flotador debe estar apoy-
ado en la válvula de aguja, pero sin
comprimirla.
c. Si la altura del flotador no se en-cuentra dentro del valor especifi-
cado, revise el asiento de la
válvula y la válvula de aguja.
d. Si cualquiera de ellos está des- gastado, cambie los dos.
Altura del flotador:8.0 mm (0.31 in)

5-8
CARBURADOR

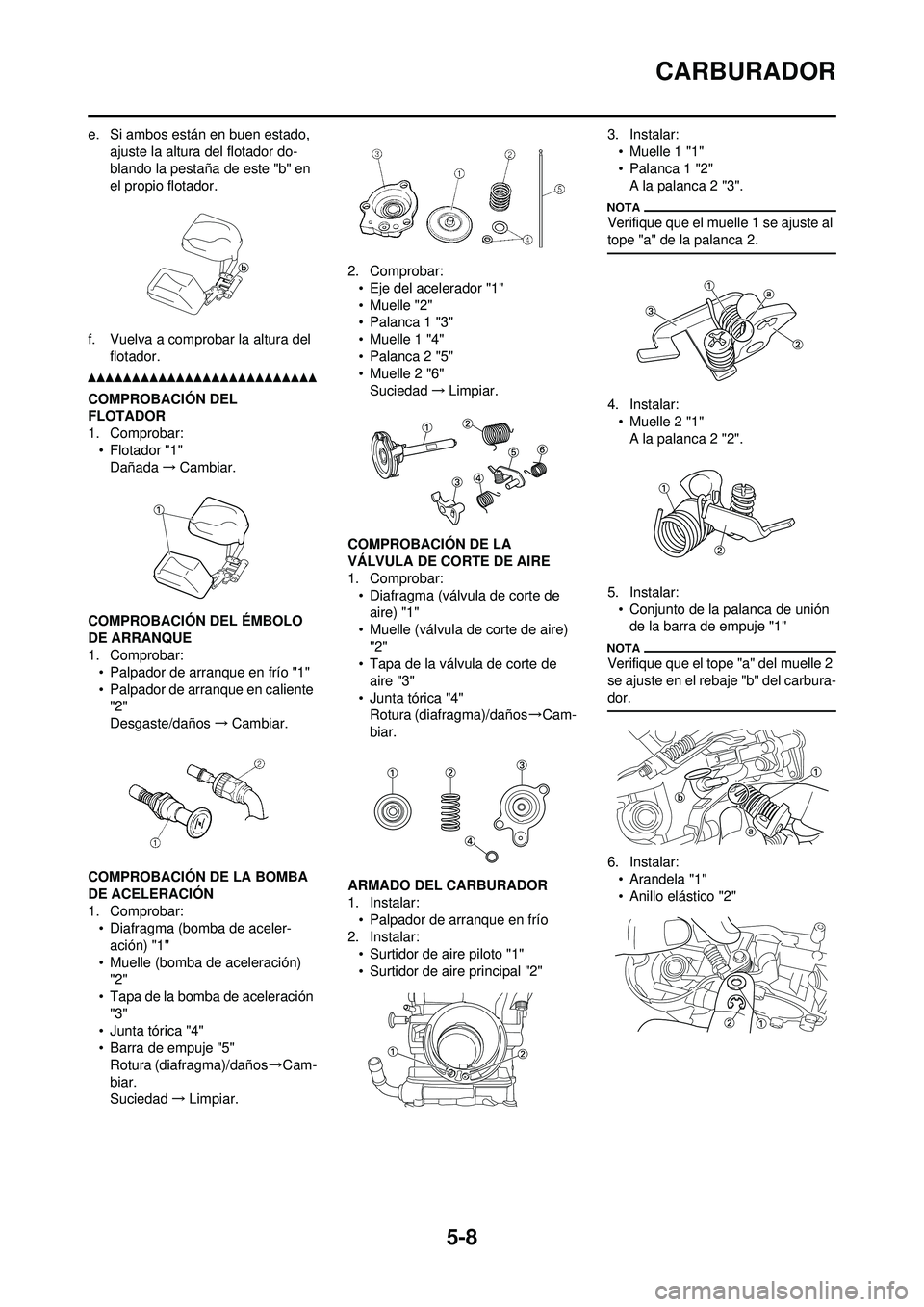

e. Si ambos están en buen estado, ajuste la altura del flotador do-
blando la pestaña de este "b" en
el propio flotador.
f. Vuelva a comprobar la altura del flotador.
COMPROBACIÓN DEL
FLOTADOR
1. Comprobar:• Flotador "1"Dañada →Cambiar.
COMPROBACIÓN DEL ÉMBOLO
DE ARRANQUE
1. Comprobar: • Palpador de arranque en frío "1"
• Palpador de arranque en caliente "2"
Desgaste/daños →Cambiar.
COMPROBACIÓN DE LA BOMBA
DE ACELERACIÓN
1. Comprobar: • Diafragma (bomba de aceler-
ación) "1"
• Muelle (bomba de aceleración) "2"
• Tapa de la bomba de aceleración "3"
• Junta tórica "4"
• Barra de empuje "5" Rotura (diafragma)/daños →Cam-
biar.
Suciedad →Limpiar. 2. Comprobar:
• Eje del acelerador "1"
• Muelle "2"
• Palanca 1 "3"
• Muelle 1 "4"
• Palanca 2 "5"
• Muelle 2 "6"Suciedad →Limpiar.
COMPROBACIÓN DE LA
VÁLVULA DE CORTE DE AIRE
1. Comprobar: • Diafragma (válvula de corte de aire) "1"
• Muelle (válvula de corte de aire)
"2"
• Tapa de la válvula de corte de aire "3"
• Junta tórica "4" Rotura (diafragma)/daños →Cam-
biar.
ARMADO DEL CARBURADOR
1. Instalar: • Palpador de arranque en frío
2. Instalar:
• Surtidor de aire piloto "1"
• Surtidor de aire principal "2" 3. Instalar:
• Muelle 1 "1"
• Palanca 1 "2"A la palanca 2 "3".
Verifique que el muelle 1 se ajuste al
tope "a" de la palanca 2.
4. Instalar:• Muelle 2 "1"
A la palanca 2 "2".
5. Instalar: • Conjunto de la palanca de unión de la barra de empuje "1"
Verifique que el tope "a" del muelle 2
se ajuste en el rebaje "b" del carbura-
dor.
6. Instalar:
• Arandela "1"
• Anillo elástico "2"

5-9
CARBURADOR
7. Instalar:• Muelle "1"Al eje del acelerador "2".
Instale el gancho grande "a" del mu-
elle ajustándolo al tope "b" del disco
del eje del acelerador.
8. Instalar:• Conjunto del eje del acelerador
"1"
• Arandela plana (metal) "2"
• Arandela plana (resina) "3"
• Palanca de la válvula "4"
• Aplique grasa fluoroquímica a los
cojinetes.
• Ajuste el saliente "a" del conjunto del eje del acelerador a la ranura
"b" del TPS (sensor de posición del
acelerador).
• Verifique que el tope "c" del muelle
se ajuste en el rebaje del carbura-
dor.
• Gire el conjunto del eje del acelera-
dor a la izquierda mientras sostiene
la palanca 1 en posición baja "5" y
coloca la punta del tornillo de tope
del acelerador "d" en el tope "e" del
disco del conjunto del eje del acel-
erador.
9. Instalar:• Barra de empuje "1"
Mientras sostiene la palanca 1 en
posición baja "2", introduzca la barra
de empuje todo lo que pueda en el
carburador.
10. Instalar:• Surtidor de arranque "1"
• Surtidor piloto "2"
• Espaciador "3"
• Surtidor de aguja "4"
• Surtidor principal "5"
11. Instalar: • Válvula de aguja "1"
•Flotador "2"
• Pasador del flotador "3"
• Después de acoplar la válvula de aguja al flotador, móntelos en el
carburador.
• Compruebe si el flotador se mueve
con suavidad.
12. Instalar: (para EUROPE)• Tornillo piloto "1"
• Muelle "2"
• Arandela "3"
• Junta tórica "4"
Observe los puntos de instalación
siguientes:
a. Gire el tornillo piloto hasta que quede ligeramente asentado.
b. Afloje el tornillo piloto el número
de vueltas que anotó al extraerlo.
13. Instalar:• Junta tórica
• Surtidor de pérdida "1"
• Cámara del flotador "2"
• Tornillo (cámara del flotador) "3"
• Sujeción del cable (cable del tor-nillo de tope del acelerador) "4"
• Sujeción de tubo (tubo respirade- ro del carburador) "5"
14. Instalar: • Diafragma (válvula de corte de
aire) "1"
• Muelle (válvula de corte de aire) "2"
• Junta tórica "3"
• Tapa de la válvula de corte de aire "4"
• Soporte (tubo respiradero de la culata) "5"
• Tornillo (tapa de la válvula de
corte de aire) "6"
Tornillo piloto (ejemplo): 2 vueltas hacia fuera

5-10
CARBURADOR

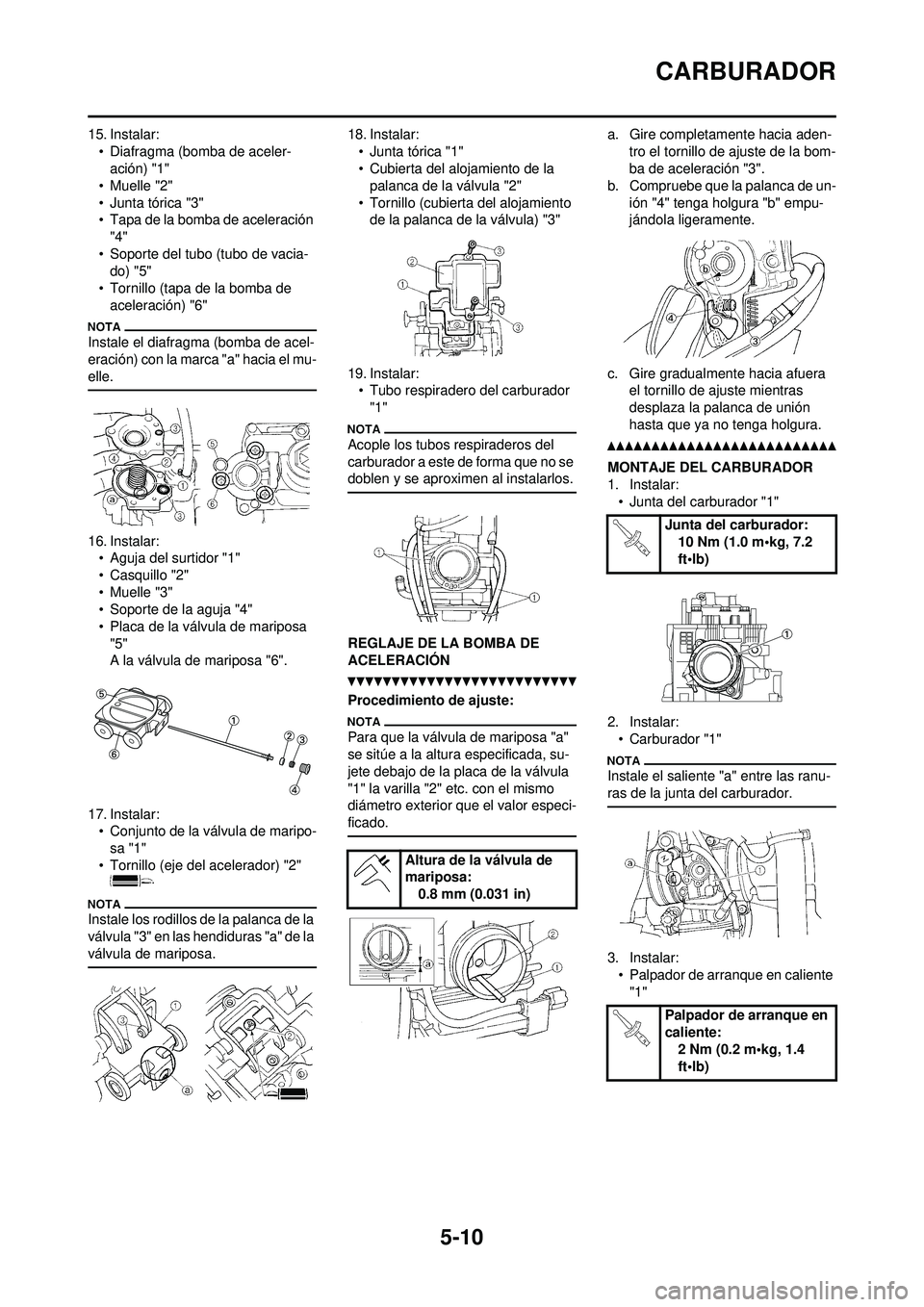

15. Instalar:• Diafragma (bomba de aceler-ación) "1"
• Muelle "2"
• Junta tórica "3"
• Tapa de la bomba de aceleración "4"
• Soporte del tubo (tubo de vacia- do) "5"
• Tornillo (tapa de la bomba de
aceleración) "6"
Instale el diafragma (bomba de acel-
eración) con la marca "a" hacia el mu-
elle.
16. Instalar:• Aguja del surtidor "1"
• Casquillo "2"
• Muelle "3"
• Soporte de la aguja "4"
• Placa de la válvula de mariposa
"5"
A la válvula de mariposa "6".
17. Instalar: • Conjunto de la válvula de maripo-
sa "1"
• Tornillo (eje del acelerador) "2"
Instale los rodillos de la palanca de la
válvula "3" en las hendiduras "a" de la
válvula de mariposa.
18. Instalar:
• Junta tórica "1"
• Cubierta del alojamiento de la palanca de la válvula "2"
• Tornillo (cubierta del alojamiento de la palanca de la válvula) "3"
19. Instalar: • Tubo respiradero del carburador
"1"
Acople los tubos respiraderos del
carburador a este de forma que no se
doblen y se aproximen al instalarlos.
REGLAJE DE LA BOMBA DE
ACELERACIÓN
Procedimiento de ajuste:
Para que la válvula de mariposa "a"
se sitúe a la altura especificada, su-
jete debajo de la placa de la válvula
"1" la varilla "2" etc. con el mismo
diámetro exterior que el valor especi-
ficado.
a. Gire completamente hacia aden- tro el tornillo de ajuste de la bom-
ba de aceleración "3".
b. Compruebe que la palanca de un-
ión "4" tenga holgura "b" empu-
jándola ligeramente.
c. Gire gradualmente hacia afuera el tornillo de ajuste mientras
desplaza la palanca de unión
hasta que ya no tenga holgura.
MONTAJE DEL CARBURADOR
1. Instalar:
• Junta del carburador "1"
2. Instalar: • Carburador "1"
Instale el saliente "a" entre las ranu-
ras de la junta del carburador.
3. Instalar:• Palpador de arranque en caliente "1"
Altura de la válvula de
mariposa:
0.8 mm (0.031 in)
Junta del carburador: 10 Nm (1.0 m•kg, 7.2
ft•lb)
Palpador de arranque en
caliente: 2 Nm (0.2 m•kg, 1.4
ft•lb)

5-11
CARBURADOR
4. Apretar:• Tornillo (junta del carburador) "1"
• Tornillo (junta del filtro de aire) "2"
5. Instalar: • Cable del acelerador (tracción) "1"
• Cable del acelerador (retorno) "2"
6. Ajustar: • Holgura del puño del aceleradorConsulte el apartado "AJUSTE
DE LA HOLGURA DEL CABLE
DEL ACELERADOR" del
CAPÍTULO 3. 7. Instalar:
• Cubierta del cable del acelerador "1"
• Tornillo (cubierta del cable del
acelerador) "2"
8. Instalar: • Acoplador del cable del sensor de posición del acelerador "1"
•Brida "2" Consulte el apartado "DIAGRA-
MA DE CABLEADO" del
CAPÍTULO 2.
9. Instalar: •Brida "1"
Consulte el apartado "DIAGRA-
MA DE CABLEADO" del
CAPÍTULO 2.
Tornillo (junta del car-
burador):
3 Nm (0.3 m•kg, 2.2
ft•lb)
Tornillo (junta del filtro
de aire): 3 Nm (0.3 m•kg, 2.2
ft•lb)
Cable del acelerador
(tracción): 4 Nm (0.4 m•kg, 2.9
ft•lb)
Cable del acelerador (re-
torno): 11 Nm (1.1 m•kg, 8.0
ft•lb)
Tornillo (cubierta del ca-
ble del acelerador):4 Nm (0.4 m•kg, 2.9
ft•lb)

5-12
SISTEMA DE INDUCCIÓN DE AIRE
SISTEMA DE INDUCCIÓN DE AIRE
DESMONTAJE DEL SISTEMA DE INDUCCIÓN DE AIREOrden Nombre de la pieza Ctd.Observaciones
1 Soporte 1
2 Conjunto de la válvula de corte de aire 1
3 Tubo de inducción de aire (válvula de corte de
aire - parte delantera de la culata) 1
4 Tubería de inducción de aire 1
5Junta 1
6 Tubo de inducción de aire (válvula de corte de
aire - parte trasera de la culata)
1
7 Tubo de inducción de aire (válvula de corte de
aire - carcasa del filtro de aire) 1
7 Nm (0.7 m kg, 5.1 ft lb)10 Nm (1.0 m kg, 7.2 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
