YAMAHA WR 250F 2012 Manuale duso (in Italian)

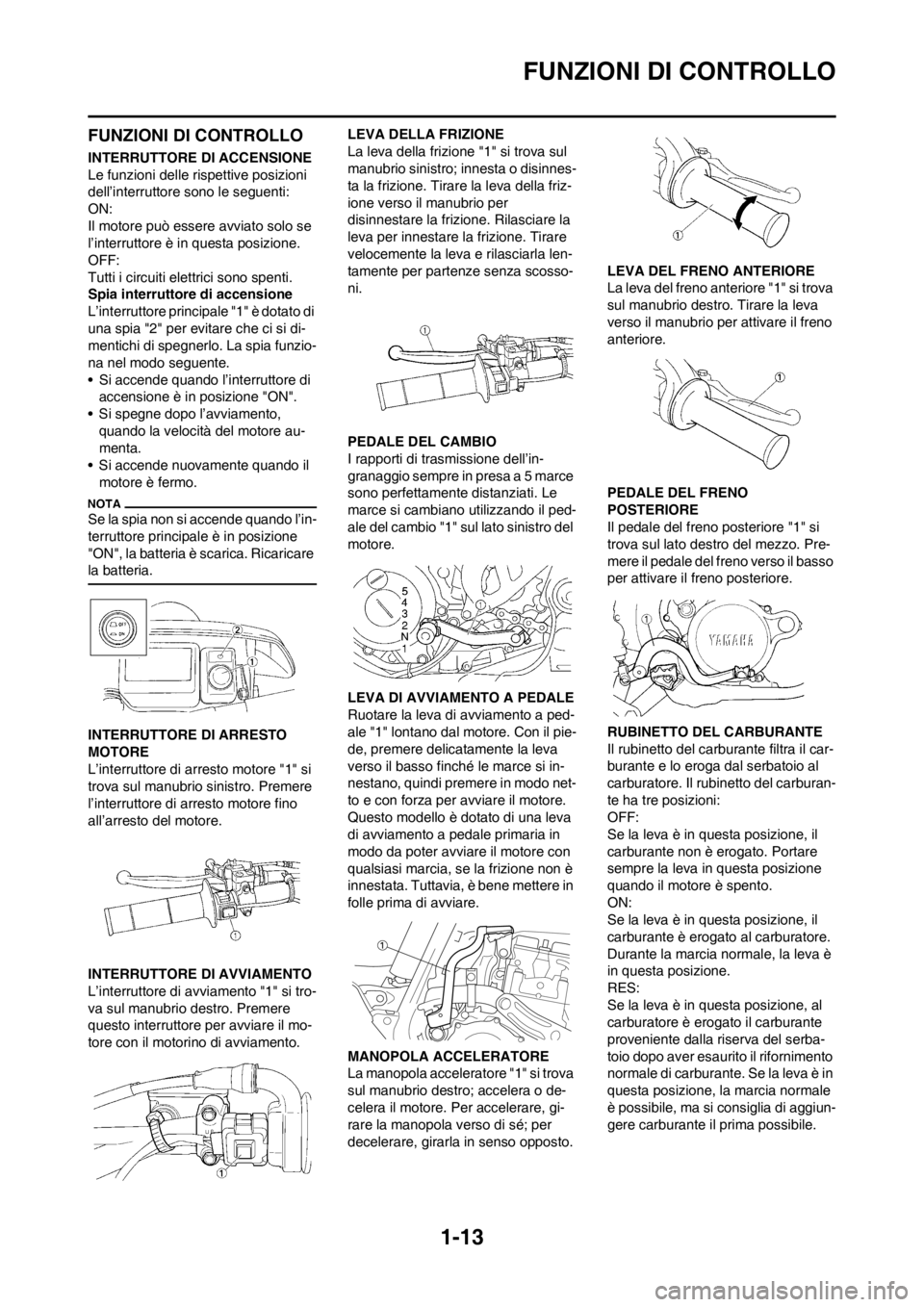

1-13
FUNZIONI DI CONTROLLO
FUNZIONI DI CONTROLLO
INTERRUTTORE DI ACCENSIONE
Le funzioni delle rispettive posizioni
dell’interruttore sono le seguenti:
ON:
Il motore può essere avviato solo se
l’interruttore è in questa posizione.
OFF:
Tutti i circuiti elettrici sono spenti.
Spia interruttore di accensione
L’interruttore principale "1" è dotato di
una spia "2" per evitare che ci si di-
mentichi di spegnerlo. La spia funzio-
na nel modo seguente.
• Si accende quando l’interruttore di
accensione è in posizione "ON".
• Si spegne dopo l’avviamento,
quando la velocità del motore au-
menta.
• Si accende nuovamente quando il
motore è fermo.
Se la spia non si accende quando l’in-
terruttore principale è in posizione
"ON", la batteria è scarica. Ricaricare
la batteria.
INTERRUTTORE DI ARRESTO
MOTORE
L’interruttore di arresto motore "1" si
trova sul manubrio sinistro. Premere
l’interruttore di arresto motore fino
all’arresto del motore.
INTERRUTTORE DI AVVIAMENTO
L’interruttore di avviamento "1" si tro-
va sul manubrio destro. Premere
questo interruttore per avviare il mo-
tore con il motorino di avviamento.LEVA DELLA FRIZIONE
La leva della frizione "1" si trova sul
manubrio sinistro; innesta o disinnes-
ta la frizione. Tirare la leva della friz-
ione verso il manubrio per
disinnestare la frizione. Rilasciare la
leva per innestare la frizione. Tirare
velocemente la leva e rilasciarla len-
tamente per partenze senza scosso-
ni.
PEDALE DEL CAMBIO
I rapporti di trasmissione dell’in-
granaggio sempre in presa a 5 marce
sono perfettamente distanziati. Le
marce si cambiano utilizzando il ped-
ale del cambio "1" sul lato sinistro del
motore.
LEVA DI AVVIAMENTO A PEDALE
Ruotare la leva di avviamento a ped-
ale "1" lontano dal motore. Con il pie-
de, premere delicatamente la leva
verso il basso finché le marce si in-
nestano, quindi premere in modo net-
to e con forza per avviare il motore.
Questo modello è dotato di una leva
di avviamento a pedale primaria in
modo da poter avviare il motore con
qualsiasi marcia, se la frizione non è
innestata. Tuttavia, è bene mettere in
folle prima di avviare.
MANOPOLA ACCELERATORE
La manopola acceleratore "1" si trova
sul manubrio destro; accelera o de-
celera il motore. Per accelerare, gi-
rare la manopola verso di sé; per
decelerare, girarla in senso opposto.LEVA DEL FRENO ANTERIORE
La leva del freno anteriore "1" si trova
sul manubrio destro. Tirare la leva
verso il manubrio per attivare il freno
anteriore.
PEDALE DEL FRENO
POSTERIORE
Il pedale del freno posteriore "1" si
trova sul lato destro del mezzo. Pre-
mere il pedale del freno verso il basso
per attivare il freno posteriore.
RUBINETTO DEL CARBURANTE
Il rubinetto del carburante filtra il car-
burante e lo eroga dal serbatoio al
carburatore. Il rubinetto del carburan-
te ha tre posizioni:
OFF:
Se la leva è in questa posizione, il
carburante non è erogato. Portare
sempre la leva in questa posizione
quando il motore è spento.
ON:
Se la leva è in questa posizione, il
carburante è erogato al carburatore.
Durante la marcia normale, la leva è
in questa posizione.
RES:
Se la leva è in questa posizione, al
carburatore è erogato il carburante
proveniente dalla riserva del serba-
toio dopo aver esaurito il rifornimento
normale di carburante. Se la leva è in
questa posizione, la marcia normale
è possibile, ma si consiglia di aggiun-
gere carburante il prima possibile.

1-14
FUNZIONI DI CONTROLLO
MANOPOLA STARTER PER
PARTENZE A FREDDO
Per avviare il motore quando è fred-
do, occorre una miscela di aria e car-
burante più ricca. Questa miscela è
fornita da un circuito di avviamento
separato, controllato dalla manopola
starter per partenze a freddo "1". Ti-
rare la manopola starter per partenze
a freddo per aprire il circuito per l’av-
viamento. Una volta riscaldato il mo-
tore, premerla per chiudere il circuito.
LEVA STARTER PER PARTENZE A
CALDO
La leva starter per partenze a caldo
"1" è utilizzata per avviare un motore
caldo. Utilizzare la leva starter per
partenze a caldo per riavviare il mo-
tore subito dopo averlo arrestato (il
motore è ancora caldo). Tirando la
leva starter per partenze a caldo, si
immette un getto secondario di aria
per alleggerire temporaneamente la
miscela di aria e carburante, in modo
da avviare più facilmente il motore.
CAVALLETTO LATERALE
Questo cavalletto "1" è utilizzato per
sostenere il mezzo quando è fermo o
durante il trasporto.
• Non applicare mai ulteriori car-
ichi al cavalletto laterale.
• Sollevare il cavalletto laterale pri-
ma della partenza.

1-15

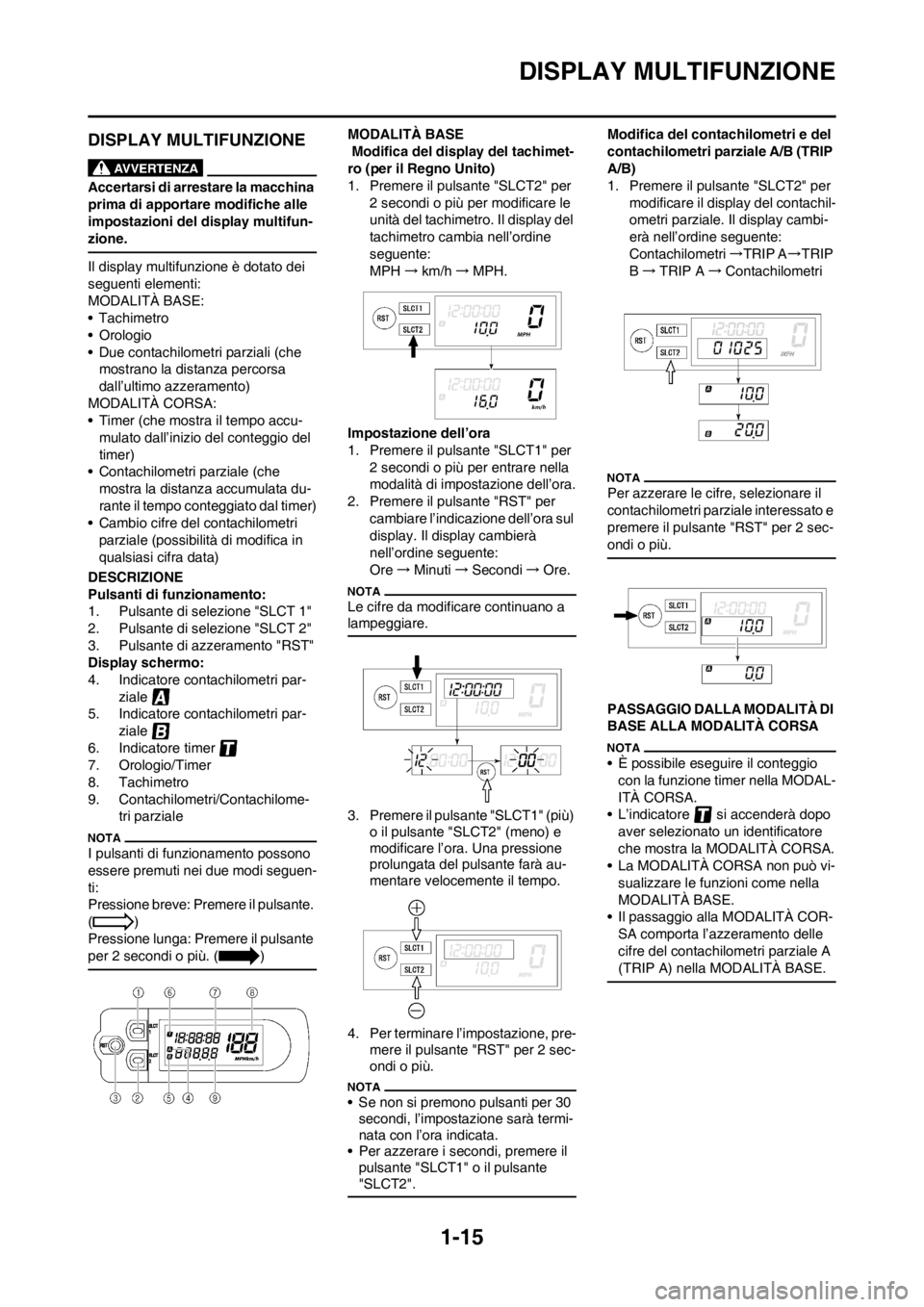

DISPLAY MULTIFUNZIONE
DISPLAY MULTIFUNZIONE
Accertarsi di arrestare la macchina
prima di apportare modifiche alle
impostazioni del display multifun-
zione.
Il display multifunzione è dotato dei
seguenti elementi:

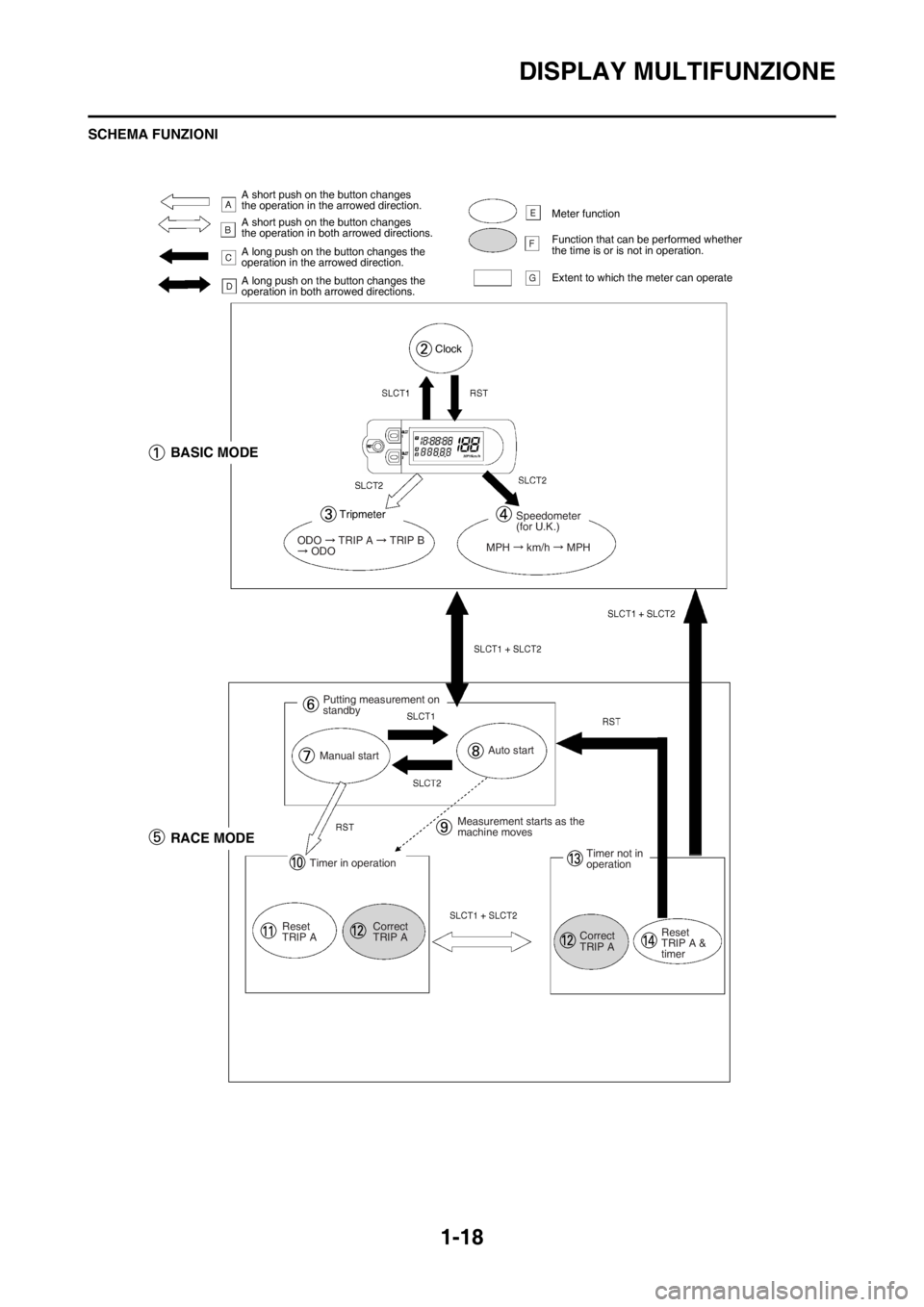

MODALITÀ BASE:
•Tachimetro
• Orologio
• Due contachilometri parziali (che
mostrano la distanza percorsa
dall’ultimo azzeramento)
MODALITÀ CORSA:
• Timer (che mostra il tempo accu-
mulato dall’inizio del conteggio del
timer)
• Contachilometri parziale (che
mostra la distanza accumulata du-
rante il tempo conteggiato dal timer)
• Cambio cifre del contachilometri
parziale (possibilità di modifica in
qualsiasi cifra data)
DESCRIZIONE
Pulsanti di funzionamento:
1. Pulsante di selezione "SLCT 1"
2. Pulsante di selezione "SLCT 2"
3. Pulsante di azzeramento "RST"
Display schermo:
4. Indicatore contachilometri par-
ziale
5. Indicatore contachilometri par-
ziale
6. Indicatore timer
7. Orologio/Timer
8. Tachimetro
9. Contachilometri/Contachilome-
tri parziale
I pulsanti di funzionamento possono
essere premuti nei due modi seguen-
ti:
Pressione breve: Premere il pulsante.
()
Pressione lunga: Premere il pulsante
per 2 secondi o più. ( )
MODALITÀ BASE
Modifica del display del tachimet-
ro (per il Regno Unito)
1. Premere il pulsante "SLCT2" per
2 secondi o più per modificare le
unità del tachimetro. Il display del
tachimetro cambia nell’ordine
seguente:
MPH→km/h→MPH.
Impostazione dell’ora
1. Premere il pulsante "SLCT1" per
2 secondi o più per entrare nella
modalità di impostazione dell’ora.
2. Premere il pulsante "RST" per
cambiare l’indicazione dell’ora sul
display. Il display cambierà
nell’ordine seguente:
Ore→Minuti→Secondi→Ore.
Le cifre da modificare continuano a
lampeggiare.
3. Premere il pulsante "SLCT1" (più)
o il pulsante "SLCT2" (meno) e
modificare l’ora. Una pressione
prolungata del pulsante farà au-
mentare velocemente il tempo.
4. Per terminare l’impostazione, pre-
mere il pulsante "RST" per 2 sec-
ondi o più.
• Se non si premono pulsanti per 30
secondi, l’impostazione sarà termi-
nata con l’ora indicata.
• Per azzerare i secondi, premere il
pulsante "SLCT1" o il pulsante
"SLCT2".
Modifica del contachilometri e del
contachilometri parziale A/B (TRIP
A/B)
1. Premere il pulsante "SLCT2" per
modificare il display del contachil-
ometri parziale. Il display cambi-
erà nell’ordine seguente:
Contachilometri →TRIP A→TRIP
B→TRIP A→Contachilometri
Per azzerare le cifre, selezionare il
contachilometri parziale interessato e
premere il pulsante "RST" per 2 sec-
ondi o più.
PASSAGGIO DALLA MODALITÀ DI
BASE ALLA MODALITÀ CORSA
• È possibile eseguire il conteggio
con la funzione timer nella MODAL-
ITÀ CORSA.
• L’indicatore si accenderà dopo
aver selezionato un identificatore
che mostra la MODALITÀ CORSA.
• La MODALITÀ CORSA non può vi-
sualizzare le funzioni come nella
MODALITÀ BASE.
• Il passaggio alla MODALITÀ COR-
SA comporta l’azzeramento delle
cifre del contachilometri parziale A
(TRIP A) nella MODALITÀ BASE.

1-16
DISPLAY MULTIFUNZIONE

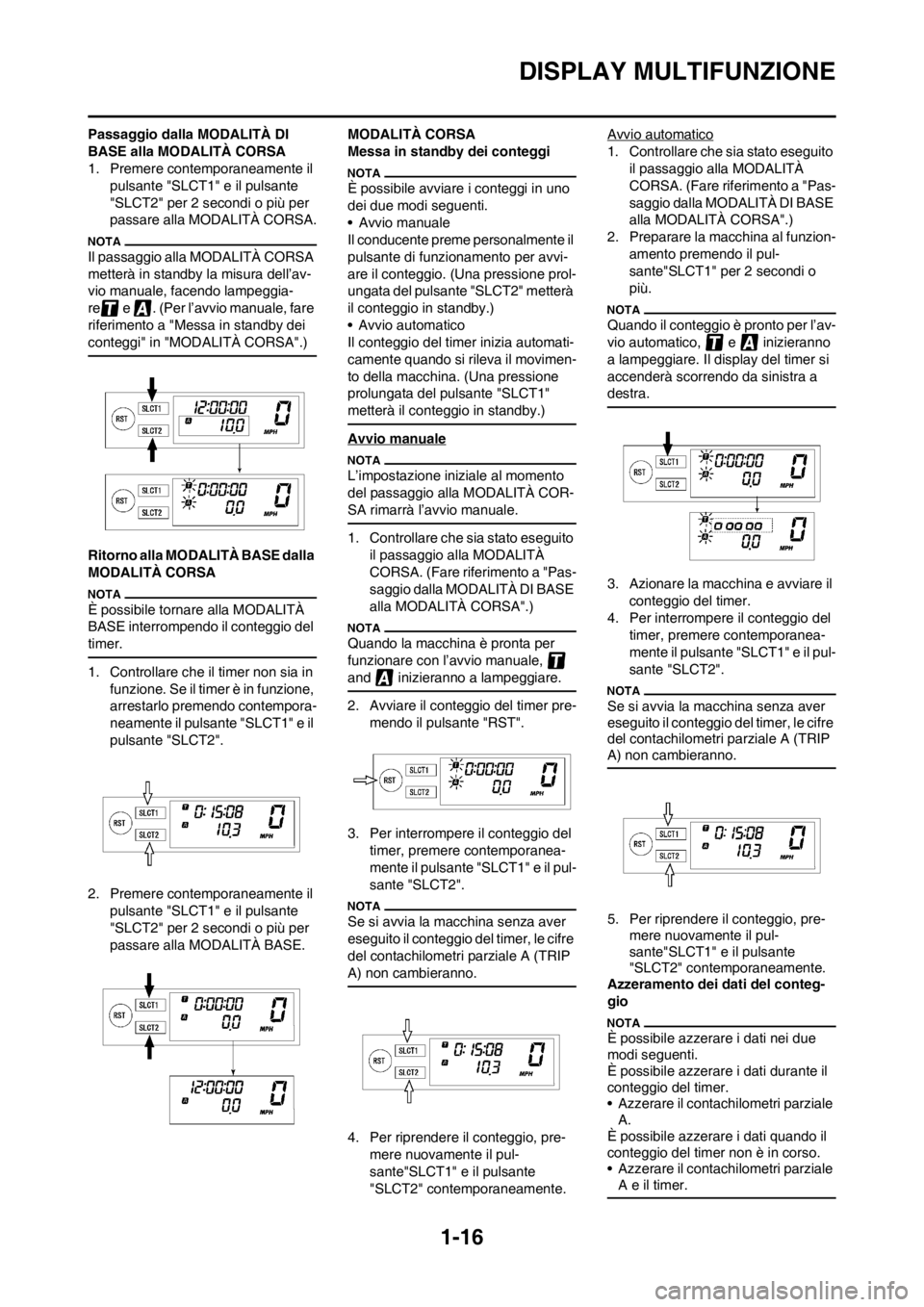

Passaggio dalla MODALITÀ DI
BASE alla MODALITÀ CORSA
1. Premere contemporaneamente il
pulsante "SLCT1" e il pulsante
"SLCT2" per 2 secondi o più per
passare alla MODALITÀ CORSA.
Il passaggio alla MODALITÀ CORSA
metterà in standby la misura dell’av-
vio manuale, facendo lampeggia-
re e . (Per l’avvio manuale, fare
riferimento a "Messa in standby dei
conteggi" in "MODALITÀ CORSA".)
Ritorno alla MODALITÀ BASE dalla
MODALITÀ CORSA
È possibile tornare alla MODALITÀ
BASE interrompendo il conteggio del
timer.
1. Controllare che il timer non sia in
funzione. Se il timer è in funzione,
arrestarlo premendo contempora-
neamente il pulsante "SLCT1" e il
pulsante "SLCT2".
2. Premere contemporaneamente il
pulsante "SLCT1" e il pulsante
"SLCT2" per 2 secondi o più per
passare alla MODALITÀ BASE.MODALITÀ CORSA
Messa in standby dei conteggi
È possibile avviare i conteggi in uno
dei due modi seguenti.
• Avvio manuale
Il conducente preme personalmente il
pulsante di funzionamento per avvi-
are il conteggio. (Una pressione prol-
ungata del pulsante "SLCT2" metterà
il conteggio in standby.)
• Avvio automatico
Il conteggio del timer inizia automati-
camente quando si rileva il movimen-
to della macchina. (Una pressione
prolungata del pulsante "SLCT1"
metterà il conteggio in standby.)
Avvio manuale
L’impostazione iniziale al momento
del passaggio alla MODALITÀ COR-
SA rimarrà l’avvio manuale.
1. Controllare che sia stato eseguito
il passaggio alla MODALITÀ
CORSA. (Fare riferimento a "Pas-
saggio dalla MODALITÀ DI BASE
alla MODALITÀ CORSA".)
Quando la macchina è pronta per
funzionare con l’avvio manuale,
and inizieranno a lampeggiare.
2. Avviare il conteggio del timer pre-
mendo il pulsante "RST".
3. Per interrompere il conteggio del
timer, premere contemporanea-
mente il pulsante "SLCT1" e il pul-
sante "SLCT2".
Se si avvia la macchina senza aver
eseguito il conteggio del timer, le cifre
del contachilometri parziale A (TRIP
A) non cambieranno.
4. Per riprendere il conteggio, pre-
mere nuovamente il pul-
sante"SLCT1" e il pulsante
"SLCT2" contemporaneamente.Avvio automatico
1. Controllare che sia stato eseguito
il passaggio alla MODALITÀ
CORSA. (Fare riferimento a "Pas-
saggio dalla MODALITÀ DI BASE
alla MODALITÀ CORSA".)
2. Preparare la macchina al funzion-
amento premendo il pul-
sante"SLCT1" per 2 secondi o
più.
Quando il conteggio è pronto per l’av-
vio automatico, e inizieranno
a lampeggiare. Il display del timer si
accenderà scorrendo da sinistra a
destra.
3. Azionare la macchina e avviare il
conteggio del timer.
4. Per interrompere il conteggio del
timer, premere contemporanea-
mente il pulsante "SLCT1" e il pul-
sante "SLCT2".
Se si avvia la macchina senza aver
eseguito il conteggio del timer, le cifre
del contachilometri parziale A (TRIP
A) non cambieranno.
5. Per riprendere il conteggio, pre-
mere nuovamente il pul-
sante"SLCT1" e il pulsante
"SLCT2" contemporaneamente.
Azzeramento dei dati del conteg-
gio
È possibile azzerare i dati nei due
modi seguenti.
È possibile azzerare i dati durante il
conteggio del timer.
• Azzerare il contachilometri parziale
A.
È possibile azzerare i dati quando il
conteggio del timer non è in corso.
• Azzerare il contachilometri parziale
A e il timer.

1-17
DISPLAY MULTIFUNZIONE

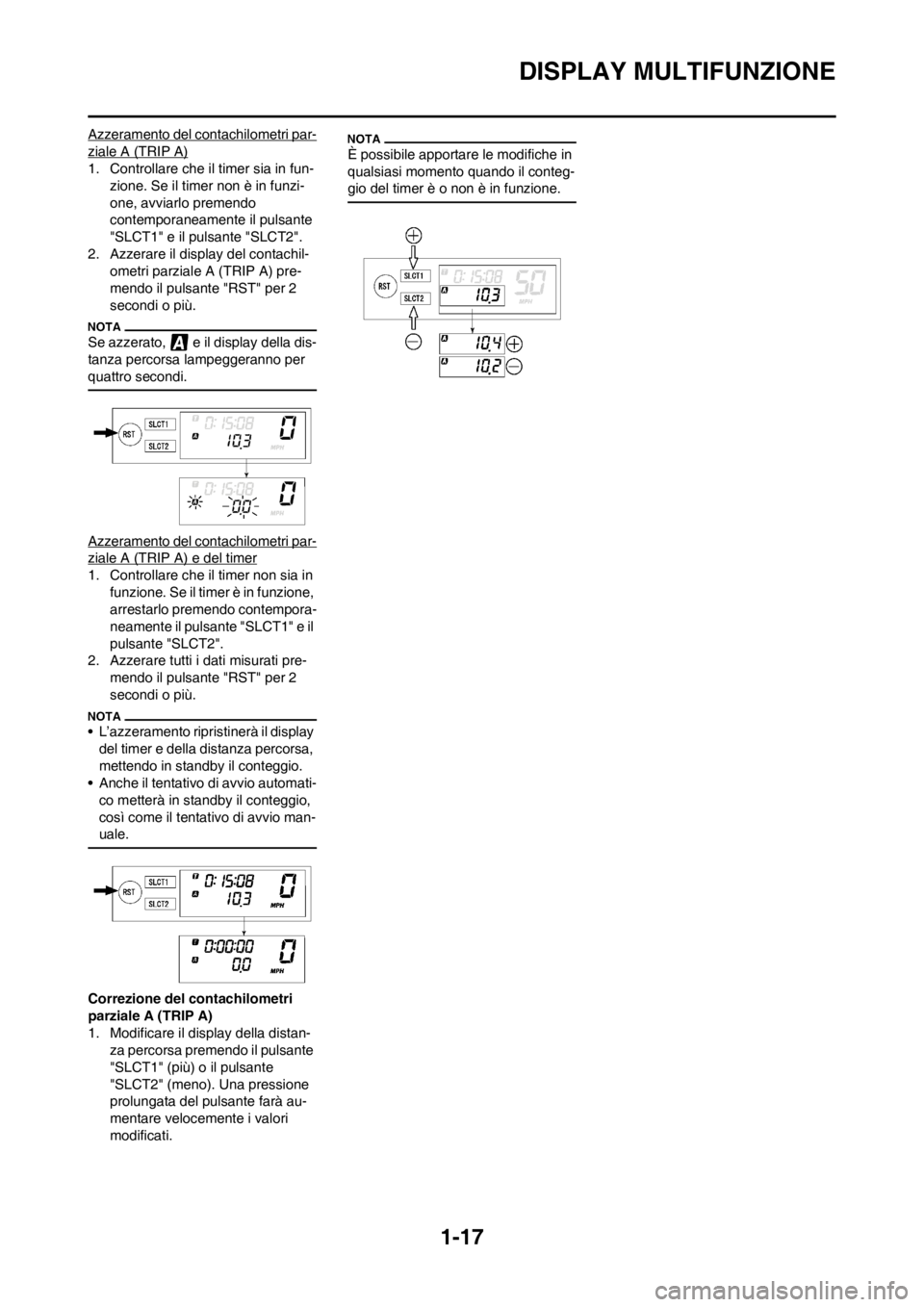

Azzeramento del contachilometri par-
ziale A (TRIP A)
1. Controllare che il timer sia in fun-
zione. Se il timer non è in funzi-
one, avviarlo premendo
contemporaneamente il pulsante
"SLCT1" e il pulsante "SLCT2".
2. Azzerare il display del contachil-
ometri parziale A (TRIP A) pre-
mendo il pulsante "RST" per 2
secondi o più.
Se azzerato, e il display della dis-
tanza percorsa lampeggeranno per
quattro secondi.
Azzeramento del contachilometri par-
ziale A (TRIP A) e del timer
1. Controllare che il timer non sia in
funzione. Se il timer è in funzione,
arrestarlo premendo contempora-
neamente il pulsante "SLCT1" e il
pulsante "SLCT2".
2. Azzerare tutti i dati misurati pre-
mendo il pulsante "RST" per 2
secondi o più.
• L’azzeramento ripristinerà il display
del timer e della distanza percorsa,
mettendo in standby il conteggio.
• Anche il tentativo di avvio automati-
co metterà in standby il conteggio,
così come il tentativo di avvio man-
uale.
Correzione del contachilometri
parziale A (TRIP A)
1. Modificare il display della distan-
za percorsa premendo il pulsante
"SLCT1" (più) o il pulsante
"SLCT2" (meno). Una pressione
prolungata del pulsante farà au-
mentare velocemente i valori
modificati.
È possibile apportare le modifiche in
qualsiasi momento quando il conteg-
gio del timer è o non è in funzione.

1-18
DISPLAY MULTIFUNZIONE
SCHEMA FUNZIONI
A short push on the button changes
the operation in the arrowed direction.
A short push on the button changes
the operation in both arrowed directions.
A long push on the button changes the
operation in the arrowed direction.
A long push on the button changes the
operation in both arrowed directions.Meter function
Function that can be performed whether
the time is or is not in operation.
Extent to which the meter can operate
Clock
BASIC MODE
Tripmeter
ODO TRIP A TRIP B ODO
Speedometer
(for U.K.)
MPH
km/h MPH
Putting measurement on
standby
Manual startAuto start
RACE MODE
Timer in operation
Reset
TRIP ACorrect
TRIP AMeasurement starts as the
machine moves
Timer not in
operation
Correct
TRIP AReset
TRIP A &
timer

1-19
DISPLAY MULTIFUNZIONE
Lo schema seguente illustra il display
multifunzione evidenziando le direzi-
oni e le condizioni di funzionamento
relative a ogni funzione.
A. Una pressione breve del pul-
sante cambia il funzionamento
nella direzione della freccia.
B. Una pressione breve del pul-
sante cambia il funzionamento
in entrambe le direzioni della
freccia.
C. Una pressione prolungata del
pulsante cambia il funzionamen-
to nella direzione della freccia.
D. Una pressione prolungata del
pulsante cambia il funzionamen-
to in entrambe le direzioni della
freccia.
E. Funzione contatore
F. Funzione che può essere es-
eguita quando il conteggio del
timer è o non è in funzione.
G. Misura entro cui il contatore può
funzionare
1.MODALITÀ BASE
2. Orologio
3. Contachilometri parziale
4. Tachimetro (per il Regno Unito)
5.MODALITÀ CORSA
6. Messa in standby dei conteggi
7. Avvio manuale
8. Avvio automatico
9. Il conteggio inizia quando la
macchina si muove
10. Timer attivo
11. Azzera TRIP A
12. Correggi TRIP A
13. Timer disattivo
14. Azzera TRIP A e timer

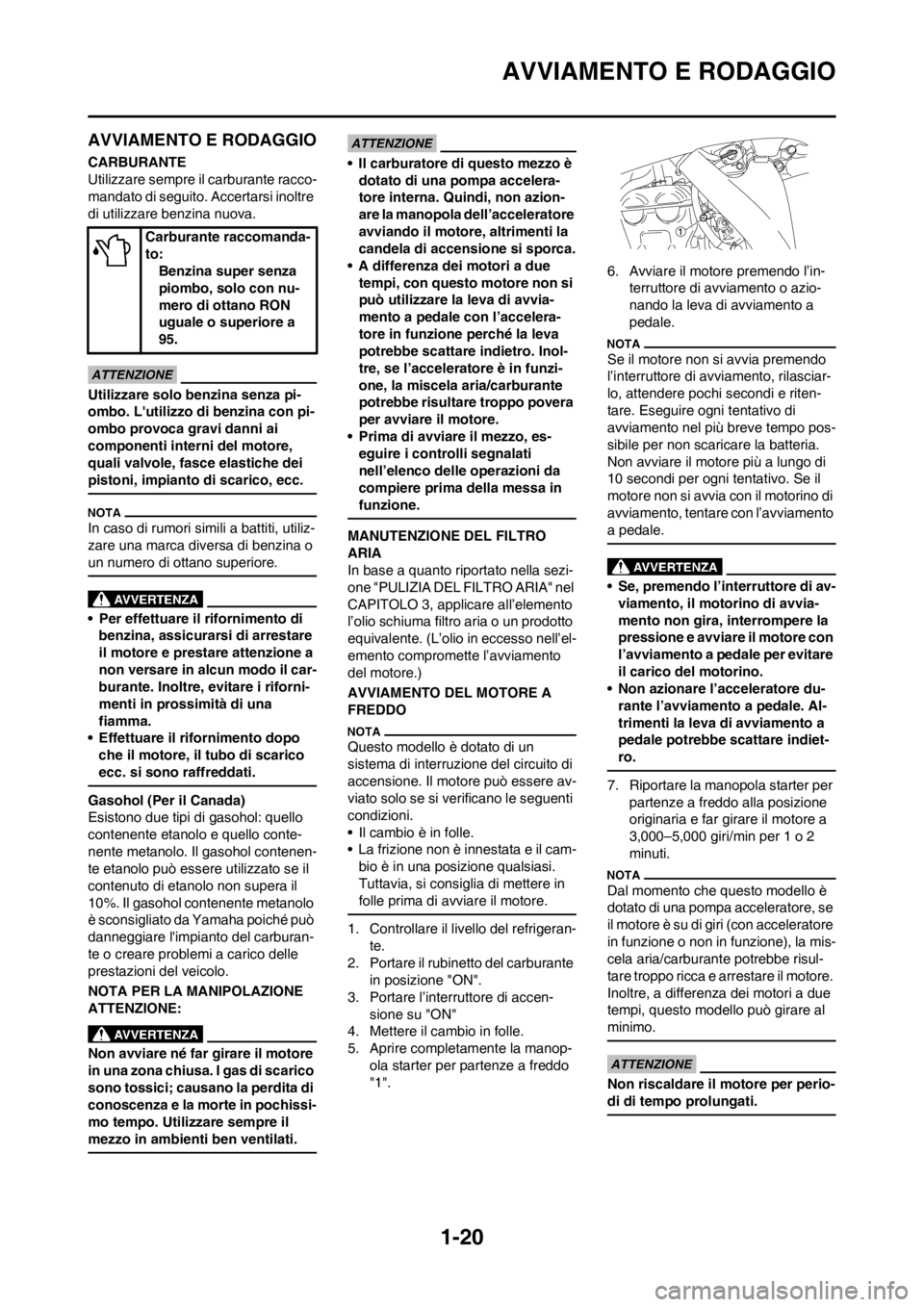

1-20
AVVIAMENTO E RODAGGIO
AVVIAMENTO E RODAGGIO

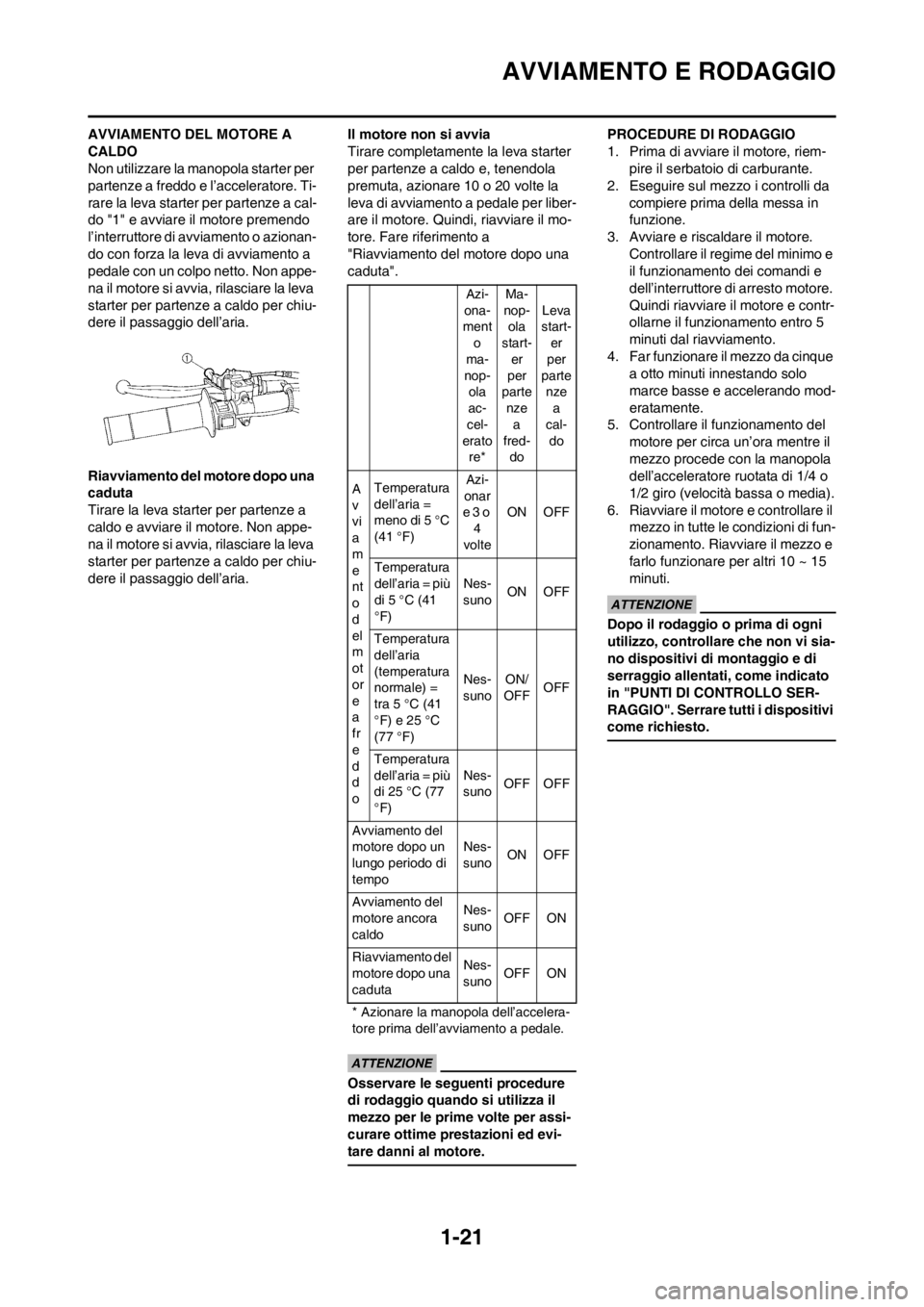

CARBURANTE
Utilizzare sempre il carburante racco-
mandato di seguito. Accertarsi inoltre
di utilizzare benzina nuova.
Utilizzare solo benzina senza pi-
ombo. L'utilizzo di benzina con pi-
ombo provoca gravi danni ai
componenti interni del motore,
quali valvole, fasce elastiche dei
pistoni, impianto di scarico, ecc.
In caso di rumori simili a battiti, utiliz-
zare una marca diversa di benzina o
un numero di ottano superiore.
• Per effettuare il rifornimento di
benzina, assicurarsi di arrestare
il motore e prestare attenzione a
non versare in alcun modo il car-
burante. Inoltre, evitare i riforni-
menti in prossimità di una
fiamma.
• Effettuare il rifornimento dopo
che il motore, il tubo di scarico
ecc. si sono raffreddati.
Gasohol (Per il Canada)
Esistono due tipi di gasohol: quello
contenente etanolo e quello conte-
nente metanolo. Il gasohol contenen-
te etanolo può essere utilizzato se il
contenuto di etanolo non supera il
10%. Il gasohol contenente metanolo
è sconsigliato da Yamaha poiché può
danneggiare l'impianto del carburan-
te o creare problemi a carico delle
prestazioni del veicolo.
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non avviare né far girare il motore
in una zona chiusa. I gas di scarico
sono tossici; causano la perdita di
conoscenza e la morte in pochissi-
mo tempo. Utilizzare sempre il
mezzo in ambienti ben ventilati.
• Il carburatore di questo mezzo è
dotato di una pompa accelera-
tore interna. Quindi, non azion-
are la manopola dell’acceleratore
avviando il motore, altrimenti la
candela di accensione si sporca.
• A differenza dei motori a due
tempi, con questo motore non si
può utilizzare la leva di avvia-
mento a pedale con l’accelera-
tore in funzione perché la leva
potrebbe scattare indietro. Inol-
tre, se l’acceleratore è in funzi-
one, la miscela aria/carburante
potrebbe risultare troppo povera
per avviare il motore.
• Prima di avviare il mezzo, es-
eguire i controlli segnalati
nell’elenco delle operazioni da
compiere prima della messa in
funzione.
MANUTENZIONE DEL FILTRO
ARIA
In base a quanto riportato nella sezi-
one "PULIZIA DEL FILTRO ARIA" nel
CAPITOLO 3, applicare all’elemento
l’olio schiuma filtro aria o un prodotto
equivalente. (L’olio in eccesso nell’el-
emento compromette l’avviamento
del motore.)
AVVIAMENTO DEL MOTORE A
FREDDO
Questo modello è dotato di un
sistema di interruzione del circuito di
accensione. Il motore può essere av-
viato solo se si verificano le seguenti
condizioni.
• Il cambio è in folle.
• La frizione non è innestata e il cam-
bio è in una posizione qualsiasi.
Tuttavia, si consiglia di mettere in
folle prima di avviare il motore.
1. Controllare il livello del refrigeran-
te.
2. Portare il rubinetto del carburante
in posizione "ON".
3. Portare l’interruttore di accen-
sione su "ON"
4. Mettere il cambio in folle.
5. Aprire completamente la manop-
ola starter per partenze a freddo
"1".6. Avviare il motore premendo l’in-
terruttore di avviamento o azio-
nando la leva di avviamento a
pedale.
Se il motore non si avvia premendo
l’interruttore di avviamento, rilasciar-
lo, attendere pochi secondi e riten-
tare. Eseguire ogni tentativo di
avviamento nel più breve tempo pos-
sibile per non scaricare la batteria.
Non avviare il motore più a lungo di
10 secondi per ogni tentativo. Se il
motore non si avvia con il motorino di
avviamento, tentare con l’avviamento
a pedale.
• Se, premendo l’interruttore di av-
viamento, il motorino di avvia-
mento non gira, interrompere la
pressione e avviare il motore con
l’avviamento a pedale per evitare
il carico del motorino.
• Non azionare l’acceleratore du-
rante l’avviamento a pedale. Al-
trimenti la leva di avviamento a
pedale potrebbe scattare indiet-
ro.
7. Riportare la manopola starter per
partenze a freddo alla posizione
originaria e far girare il motore a
3,000–5,000 giri/min per 1 o 2
minuti.
Dal momento che questo modello è
dotato di una pompa acceleratore, se
il motore è su di giri (con acceleratore
in funzione o non in funzione), la mis-
cela aria/carburante potrebbe risul-
tare troppo ricca e arrestare il motore.
Inoltre, a differenza dei motori a due
tempi, questo modello può girare al
minimo.
Non riscaldare il motore per perio-
di di tempo prolungati.
Carburante raccomanda-
to:
Benzina super senza
piombo, solo con nu-
mero di ottano RON
uguale o superiore a
95.

1-21
AVVIAMENTO E RODAGGIO
AVVIAMENTO DEL MOTORE A
CALDO
Non utilizzare la manopola starter per
partenze a freddo e l’acceleratore. Ti-
rare la leva starter per partenze a cal-
do "1" e avviare il motore premendo
l’interruttore di avviamento o azionan-
do con forza la leva di avviamento a
pedale con un colpo netto. Non appe-
na il motore si avvia, rilasciare la leva
starter per partenze a caldo per chiu-
dere il passaggio dell’aria.
Riavviamento del motore dopo una
caduta
Tirare la leva starter per partenze a
caldo e avviare il motore. Non appe-
na il motore si avvia, rilasciare la leva
starter per partenze a caldo per chiu-
dere il passaggio dell’aria.Il motore non si avvia
Tirare completamente la leva starter
per partenze a caldo e, tenendola
premuta, azionare 10 o 20 volte la
leva di avviamento a pedale per liber-
are il motore. Quindi, riavviare il mo-
tore. Fare riferimento a
"Riavviamento del motore dopo una
caduta".
Osservare le seguenti procedure
di rodaggio quando si utilizza il
mezzo per le prime volte per assi-
curare ottime prestazioni ed evi-
tare danni al motore.
PROCEDURE DI RODAGGIO
1. Prima di avviare il motore, riem-
pire il serbatoio di carburante.
2. Eseguire sul mezzo i controlli da
compiere prima della messa in
funzione.
3. Avviare e riscaldare il motore.
Controllare il regime del minimo e
il funzionamento dei comandi e
dell’interruttore di arresto motore.
Quindi riavviare il motore e contr-
ollarne il funzionamento entro 5
minuti dal riavviamento.
4. Far funzionare il mezzo da cinque
a otto minuti innestando solo
marce basse e accelerando mod-
eratamente.
5. Controllare il funzionamento del
motore per circa un’ora mentre il
mezzo procede con la manopola
dell’acceleratore ruotata di 1/4 o
1/2 giro (velocità bassa o media).
6. Riavviare il motore e controllare il
mezzo in tutte le condizioni di fun-
zionamento. Riavviare il mezzo e
farlo funzionare per altri 10 ~ 15
minuti.
Dopo il rodaggio o prima di ogni
utilizzo, controllare che non vi sia-
no dispositivi di montaggio e di
serraggio allentati, come indicato
in "PUNTI DI CONTROLLO SER-
RAGGIO". Serrare tutti i dispositivi
come richiesto.
Azi-
ona-
ment
o
ma-
nop-
ola
ac-
cel-
erato
re*Ma-
nop-
ola
start-
er
per
parte
nze
a
fred-
doLeva
start-
er
per
parte
nze
a
cal-
do
A
v
vi
a
m
e
nt
o
d
el
m
ot
or
e
a
fr
e
d
d
oTemperatura
dell’aria =
meno di 5 °C
(41 °F)Azi-
onar
e 3 o
4
volteON OFF
Temperatura
dell’aria = più
di 5 °C (41
°F)Nes-
sunoON OFF
Temperatura
dell’aria
(temperatura
normale) =
tra 5 °C (41
°F) e 25 °C
(77 °F)Nes-
sunoON/
OFFOFF
Temperatura
dell’aria = più
di 25 °C (77
°F)Nes-
sunoOFF OFF
Avviamento del
motore dopo un
lungo periodo di
tempoNes-
sunoON OFF
Avviamento del
motore ancora
caldoNes-
sunoOFF ON
Riavviamento del
motore dopo una
cadutaNes-
sunoOFF ON
* Azionare la manopola dell’accelera-
tore prima dell’avviamento a pedale.

1-22
PUNTI DI CONTROLLO SERRAGGIO
PUNTI DI CONTROLLO SERRAGGIO
Per quanto riguarda le coppie di serraggio, fare riferimento al paragrafo "SPECIFICHE DI MANUTENZIONE" nel CAPITO-
LO 2.
Struttura del telaio Telaio – telaio posteriore
Sella combinata e serbatoio del car-
buranteSerbatoio del carburante – telaio
Impianto di scarico Silenziatore – telaio posteriore
Supporto motore Telaio – motore
Staffa motore – motore
Staffa motore – telaio
Sterzo Fusto dello sterzo – manubrio Fusto dello sterzo – telaio
Fusto dello sterzo – staffa superiore
Staffa superiore – manubrio
Sospensione Anteri-
oreFusto dello sterzo – forcella anteri-
oreForcella anteriore – staffa superiore
Forcella anteriore – staffa inferiore
Poste-
riorePer tipo articolato Gruppo di articolazioni
Articolazione – telaio
Articolazione – ammortizzatore posteriore
Articolazione – forcellone oscillante
Montaggio dell’ammortizzatore posteriore Ammortizzatore posteriore – telaio
Montaggio del forcellone oscillante Serraggio dell’albero di articolazione
Ruota Montaggio della ruota Anteri-
oreSerraggio dell’asse della ruota
Serraggio del supporto dell’asse
Poste-
rioreSerraggio dell’asse della ruota
Ruota posteriore – corona
Freno Anteri-
orePinza del freno – forcella anteriore
Disco freno – ruota
Serraggio del bullone di giunzione
Pompa del freno – manubrio
Serraggio della vite di spurgo
Serraggio del supporto tubo flessibile del fre-
no
Poste-
riorePedale del freno – telaio
Disco freno – ruota
Serraggio del bullone di giunzione
Pompa del freno – telaio
Serraggio della vite di spurgo
Serraggio del supporto tubo flessibile del fre-
no
Sistema di ali-
mentazioneSerbatoio del carburante – rubinetto del car-
burante
Sistema di lubrificazione Serraggio dei morsetti del giunto flessibile olio
