PREMESSA
INTRODUZIONE
Congratulazioni per aver acquistato
una Yamaha serie WR. Questo mod-
ello costituisce l'apice della vasta es-
perienza Yamaha nella realizzazione
di veicoli da corsa di primo piano.
Rappresenta il massimo grado di
quella eccezionalità qualitativa e af-
fidabilità che hanno reso Yamaha
un'azienda leader mondiale.
Questo manuale fornisce spiegazioni
relative al funzionamento, all'ispezi-
one, alla manutenzione base e alla
messa a punto del veicolo. In caso di
domande relative a questo manuale o
al veicolo stesso, contattare il proprio
rivenditore Yamaha.
Yamaha ricerca continuamente il mi-
glioramento del design e della qualità
dei propri prodotti. Pertanto, benché il
presente manuale contenga le in-
formazioni sui prodotti più aggiornate
al momento della stampa, potrebbero
esservi lievi discrepanze tra la mac-
china e il manuale. In caso di doman-
de relative al manuale, contattare il
proprio concessionario Yamaha.
LEGGERE ATTENTAMENTE E
COMPLETAMENTE QUESTO MAN-
UALE PRIMA DI METTERE IN FUN-
ZIONE IL VEICOLO. NON
TENTARE DI METTERE IN FUNZI-
ONE IL VEICOLO SE NON SI È AC-
QUISITA UNA CONOSCENZA
SODDISFACENTE DELLE RELA-
TIVE CARATTERISTICHE DI CO-
MANDO E FUNZIONAMENTO E SE
NON SI È RICEVUTO UN AD-
DESTRAMENTO SPECIFICO IN
RELAZIONE ALLE TECNICHE DI
GUIDA SICURA E CORRETTA.
CONTROLLI REGOLARI E UN'AT-
TENTA MANUTENZIONE, NON-
CHÉ BUONE CAPACITÀ DI GUIDA,
CONSENTIRANNO DI APPREZ-
ZARE NEL RISPETTO DELLA SI-
CUREZZA LE POTENZIALITÀ E
L'AFFIDABILITÀ DI QUESTO VE-
ICOLO.
INFORMAZIONI IMPORTANTI
RELATIVE AL MANUALE
Le informazioni di particolare impor-
tanza sono evidenziate dai seguenti
richiami.
Questo è il simbolo di pericolo. Vi-
ene utilizzato per richiamare l'at-
tenzione sui potenziali rischi di
infortunio. Osservare tutti i mes-
saggi di sicurezza che seguono
questo simbolo per evitare infortu-
ni o il decesso.
Un'AVVERTENZA indica una situ-
azione pericolosa che, se non evi-
tata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indi-
ca speciali precauzioni da prender-
si per evitare di danneggiare il
veicolo o altre cose.
Una NOTA fornisce informazioni utili
per rendere meglio comprensibili le
procedure e per facilitarne l'esecuzi-
one.
INFORMAZIONI DI
SICUREZZA
QUESTO VEICOLO È STATO PRO-
GETTATO ESCLUSIVAMENTE PER
LE COMPETIZIONI SU CIRCUITI
CHIUSI. L'impiego di questo veicolo
su strade pubbliche o autostrade è il-
legale. L'impiego fuoristrada su terre-
ni pubblici potrebbe essere
egualmente illegale. Verificare la nor-
mativa locale prima di mettersi alla
guida.
• L'IMPIEGO DI QUESTO VEICOLO
È LIMITATO ESCLUSIVAMENTE
A PILOTI ESPERTI.
Non tentare di far funzionare questo
veicolo al massimo numero di giri
finché non si è acquisita una famil-
iarità totale con le sue caratteris-
tiche.
• QUESTO VEICOLO È STATO
PROGETTATO PER ESSERE
GUIDATO ESCLUSIVAMENTE DA
UN UNICO PILOTA.
Non è consentito il trasporto di
passeggeri su questo veicolo.• INDOSSARE SEMPRE GLI INDU-
MENTI DI PROTEZIONE.
Durante l'impiego di questo veicolo,
indossare sempre un casco omol-
ogato con relativi occhiali protettivi
o visiera. Indossare inoltre stivali e
guanti resistenti nonché indumenti
di protezione. Indossare sempre in-
dumenti aderenti in modo tale che
non possano restare intrappolati
nelle parti in movimento o nei co-
mandi del veicolo.
• MANTENERE SEMPRE IL VEICO-
LO IN BUONE CONDIZIONI OP-
ERATIVE.
Per la sicurezza e l'affidabilità, il ve-
icolo va manutenuto correttamente.
Eseguire sempre i controlli prelimi-
nari indicati in questo manuale.
Correggere ogni eventuale prob-
lema meccanico prima di mettersi
alla guida onde evitare incidenti.
• LA BENZINA È ALTAMENTE INFI-
AMMABILE.
Spegnere sempre il motore durante
il rifornimento. Fare attenzione a
non far cadere benzina sul motore o
sul sistema di scarico. Non effettu-
are il rifornimento in prossimità di fi-
amme vive o mentre si fuma.
• LA BENZINA PUÒ PROVOCARE
DANNI PERSONALI.
In caso di ingestione involontaria di
benzina, inalazione eccessiva di
vapori di benzina o contatto della
benzina con gli occhi, rivolgersi im-
mediatamente ad un medico. In
caso di contatto della benzina con
la cute o con gli abiti, lavare imme-
diatamente la zona colpita con ac-
qua saponata e cambiarsi d'abito.
• METTERE IN FUNZIONE IL VE-
ICOLO ESCLUSIVAMENTE IN
UNA ZONA ADEGUATAMENTE
AERATA.
Non avviare il motore né lasciarlo in
funzione a lungo in un'area chiusa.
I gas di scarico sono velenosi. Con-
tengono monossido di carbonio che
è inodore e incolore. Il monossido di
carbonio è un gas pericoloso che
può provocare la perdita di coscien-
za e può essere letale.
• PARCHEGGIARE LA MOTOCI-
CLETTA CON CAUTELA; SPEG-
NERE SEMPRE IL MOTORE.
Spegnere sempre il motore se si in-
tende abbandonare il veicolo. Non
parcheggiare su un pendio o su un
terreno morbido in quanto il veicolo
potrebbe cadere o ribaltarsi.

• IL TUBO DI SCARICO, IL SILENZI-
ATORE ED IL SERBATOIO
DELL'OLIO SARANNO BOLLENTI
DOPO CHE IL MOTORE È STATO
MESSO IN FUNZIONE.
Far attenzione a non toccarli e a
non far entrare in contatto con essi
alcun capo di vestiario durante l'is-
pezione o la riparazione.
• FISSARE BENE IL VEICOLO PRI-
MA DI TRASPORTARLO.
Quando si trasporta il veicolo in
un'altra vettura, accertarsi sempre
che sia fissato in posizione verticale
e che il rubinetto del carburante sia
in posizione "OFF". In caso con-
trario il carburante potrebbe fuoriu-
scire dal carburatore o dal
serbatoio.
COME UTILIZZARE
QUESTO MANUALE
COME TROVARE LA PAGINA
RICHIESTA
1. Questo manuale consta di sette
capitoli; "Informazioni generali",
"Dati tecnici", "Controlli e rego-
lazioni periodiche", "Messa a pun-
to", "Motore", "Parte ciclistica" e
"Impianto elettrico".
2. L’indice si trova all’inizio del man-
uale. Dare uno sguardo alla strut-
tura del manuale prima di cercare
il capitolo e l’argomento richiesti.
Piegare il libro sul bordo, come il-
lustrato, per trovare il riferimento
simbolico del bordo anteriore e
andare alla pagina per l’argomen-
to e la descrizione richiesti.
STRUTTURA DEL MANUALE
Tutte le procedure di questo manuale
sono organizzate in sequenze passo
a passo. Le informazioni sono state
redatte in modo tale da fornire al
meccanico un riferimento comodo e
di agevole lettura che comprenda, al
contempo, spiegazioni complete rela-
tive alle operazioni di smontaggio,
riparazione, montaggio ed ispezione.
In questo nuovo formato, la con-
dizione di un componente non funzi-
onante precede una freccia e l’azione
richiesta segue il simbolo., ad es.:
• Cuscinetti
Puntinatura/danno→Sostituire.

COME LEGGERE LE DESCRIZIONI
Allo scopo di agevolare l’identificazi-
one dei pezzi e di chiarire le fasi delle
varie procedure, sono state inserite
rappresentazioni esplose all’inizio di
ciascun paragrafo dedicato alla
rimozione e allo smontaggio.

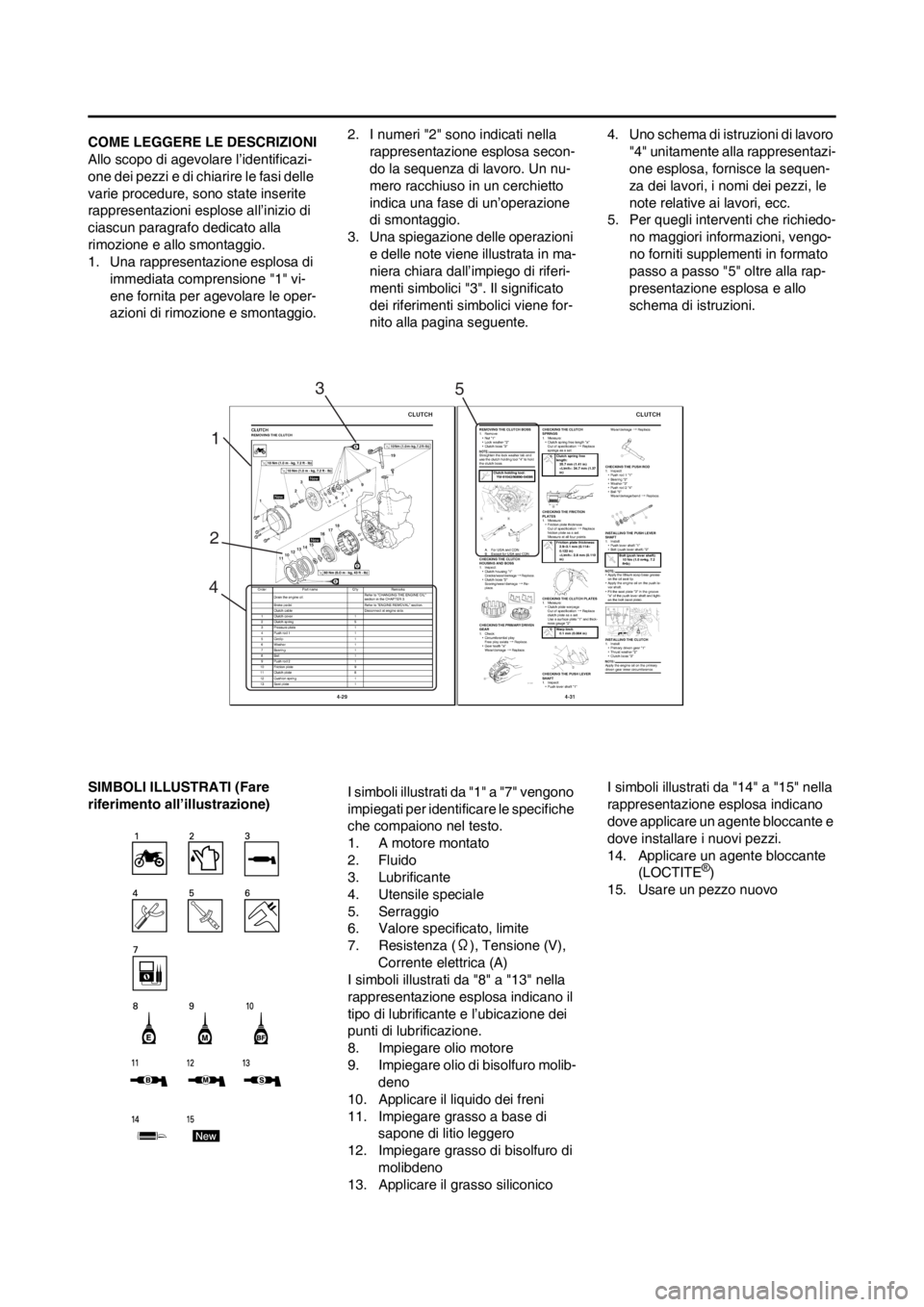

1. Una rappresentazione esplosa di
immediata comprensione "1" vi-
ene fornita per agevolare le oper-
azioni di rimozione e smontaggio.2. I numeri "2" sono indicati nella
rappresentazione esplosa secon-
do la sequenza di lavoro. Un nu-
mero racchiuso in un cerchietto
indica una fase di un’operazione
di smontaggio.
3. Una spiegazione delle operazioni
e delle note viene illustrata in ma-
niera chiara dall’impiego di riferi-
menti simbolici "3". Il significato
dei riferimenti simbolici viene for-
nito alla pagina seguente.4. Uno schema di istruzioni di lavoro
"4" unitamente alla rappresentazi-
one esplosa, fornisce la sequen-
za dei lavori, i nomi dei pezzi, le
note relative ai lavori, ecc.
5. Per quegli interventi che richiedo-
no maggiori informazioni, vengo-
no forniti supplementi in formato
passo a passo "5" oltre alla rap-
presentazione esplosa e allo
schema di istruzioni.
SIMBOLI ILLUSTRATI (Fare
riferimento all’illustrazione)I simboli illustrati da "1" a "7" vengono
impiegati per identificare le specifiche
che compaiono nel testo.
1. A motore montato
2. Fluido
3. Lubrificante
4. Utensile speciale
5. Serraggio
6. Valore specificato, limite
7. Resistenza (Ω), Tensione (V),
Corrente elettrica (A)
I simboli illustrati da "8" a "13" nella
rappresentazione esplosa indicano il
tipo di lubrificante e l’ubicazione dei
punti di lubrificazione.
8. Impiegare olio motore
9. Impiegare olio di bisolfuro molib-
deno
10. Applicare il liquido dei freni
11. Impiegare grasso a base di
sapone di litio leggero
12. Impiegare grasso di bisolfuro di
molibdeno
13. Applicare il grasso siliconicoI simboli illustrati da "14" a "15" nella
rappresentazione esplosa indicano
dove applicare un agente bloccante e
dove installare i nuovi pezzi.
14. Applicare un agente bloccante
(LOCTITE
®)
15. Usare un pezzo nuovo
1
23
45

INDICE
INFORMAZIONI GENERALI1
DATI TECNICI2
CONTROLLI E REGOLAZIONI
PERIODICHE
3
MESSA A PUNTO4
MOTORE5
PARTE CICLISTICA6
IMPIANTO ELETTRICO7

INDICE
CAPITOLO 1
INFORMAZIONI
GENERALI
UBICAZIONE
DELLE ETICHETTE
IMPORTANTI.................... 1-1
DESCRIZIONE ................. 1-4
INFORMAZIONI PER I
CONSUMATORI ............... 1-5
PARTI INCLUSE .............. 1-5
INFORMAZIONI
IMPORTANTI.................... 1-5
CONTROLLO DEL
COLLEGAMENTO ........... 1-6
ATTREZZI SPECIALI ....... 1-8
FUNZIONI DI
CONTROLLO ................. 1-12
DISPLAY
MULTIFUNZIONE........... 1-15
AVVIAMENTO E
RODAGGIO .................... 1-20
PUNTI DI CONTROLLO
SERRAGGIO .................. 1-22
PULIZIA E CUSTODIA
DEL MEZZO ................... 1-23
CAPITOLO 2
SPECIFICHE
SPECIFICHE GENERALI.. 2-1
SPECIFICHE DI
MANUTENZIONE ............. 2-3
COPPIA DI
SERRAGGIO .................. 2-12
SCHEMI DI
LUBRIFICAZIONE.......... 2-19
SCHEMA PERCORSO
DEI CAVI ........................ 2-21
CAPITOLO 3
CONTROLLI E
REGOLAZIONI
PERIODICHE
INTERVALLI DI
MANUTENZIONE IN
CASO DI UTILIZZO PER
COMPETIZIONI ................ 3-1
CONTROLLI E
MANUTENZIONE DA
COMPIERE PRIMA DELLA
MESSA IN FUNZIONE ..... 3-6
MOTORE .......................... 3-7
TELAIO ........................... 3-19
IMPIANTO
ELETTRICO .................... 3-30
CAPITOLO 4
MESSA A PUNTO
MOTORE .......................... 4-1
PARTE CICLISTICA ......... 4-5
CAPITOLO 5
MOTORE
RADIATORE ..................... 5-1
CARBURATORE .............. 5-4
SISTEMA DI INIEZIONE
ARIA ............................... 5-12
ALBERI A CAMME......... 5-14
TESTATA........................ 5-20
VALVOLE E MOLLE
VALVOLE ....................... 5-23
CILINDRO E PISTONE... 5-28
FRIZIONE ....................... 5-32
ELEMENTO FILTRO OLIO E
POMPA DELL’ACQUA .. 5-37
EQUILIBRATORE .......... 5-42
POMPA DELL’OLIO ....... 5-45
ALBERO PEDALE E
ALBERO DEL CAMBIO
.. 5-50MAGNETE AC E GIUNTO
STARTER .......................5-55
RIMOZIONE DEL
MOTORE.........................5-60
CARTER E ALBERO
MOTORE.........................5-65
TRASMISSIONE, CAMMA
DEL CAMBIO E FORCELLA
DEL CAMBIO..................5-71
CAPITOLO 6
TELAIO
RUOTA ANTERIORE E
POSTERIORE ...................6-1
FRENO ANTERIORE E
POSTERIORE ...................6-6
FORCELLA
ANTERIORE ...................6-16
MANUBRIO.....................6-23
STERZO ..........................6-28
FORCELLONE
OSCILLANTE .................6-32
AMMORTIZZATORE
POSTERIORE .................6-37
CAPITOLO 7
IMPIANTO
ELETTRICO
ELETTRICI E SCHEMA
ELETTRICO ......................7-1
IMPIANTO DI
ACCENSIONE ..................7-3
IMPIANTO DI AVVIAMENTO
ELETTRICO ......................7-6
IMPIANTO DI CARICA ...7-14
SISTEMA SENSORE
POSIZIONE FARFALLA..7-16
IMPIANTO DI
ILLUMINAZIONE ............7-19
SISTEMA DI
SEGNALAZIONE ............7-21

1-1
UBICAZIONE DELLE ETICHETTE IMPORTANTI
INFORMAZIONI GENERALI
UBICAZIONE DELLE ETICHETTE IMPORTANTI
Leggere attentamente le etichette importanti prima di mettere in funzione il veicolo.
EUROPE
1

1-2
UBICAZIONE DELLE ETICHETTE IMPORTANTI
AUS, NZ, ZA
