YAMAHA WR 250F 2014 Notices Demploi (in French)

1-13
FONCTIONS DES COMMANDES
RES:
Lorsque le robinet est dans cette po-
sition, le carburant provient de la
réserve du réservoir de carburant,
après épuisement de l’alimentation
principale. Il est possible de rouler
normalement avec le robinet dans
cette position, mais il est recomman-
dé de faire le plein le plus rapidement
possible.
COMMANDE DE DEPART A FROID
Quand il est froid, le moteur a besoin
d’un mélange air - carburant plus
riche pour démarrer. Un circuit de dé-
marrage séparé, contrôlé par la com-
mande de départ à froid "1", fournit ce
mélange. Tirer la commande de
départ à froid afin d’ouvrir le circuit
pour le démarrage. Une fois le mo-
teur chaud, la repousser afin de refer-
mer le circuit.
LEVIER DE DEMARRAGE A
CHAUD
Le levier de démarrage à chaud "1"
s’utilise pour démarrer un moteur
chaud. Ce levier s’utilise pour redé-
marrer le moteur immédiatement
après l’avoir arrêté (le moteur est en-
core chaud). Lorsqu’il est tiré, ce levi-
er injecte une quantité
supplémentaire d’air dans le mélange
air-carburant, afin de le diluer tempo-
rairement pour permettre un démar-
rage plus aisé du moteur.BEQUILLE LATERALE
La béquille latérale "1" ne sert qu’à
supporter la moto à l’arrêt ou durant
le transport.
• Ne jamais soumettre la béquille
latérale à des forces supplémen-
taires.
• Remonter la béquille latérale
avant de démarrer.

1-14
FONCTIONS DES COMMANDES

1-15
ECRAN MULTIFONCTION
ECRAN MULTIFONCTION
Veiller à arrêter le véhicule avant
d’apporter des modifications au
réglage de l’écran multifonction.
L’écran dispose des éléments suiv-
ants:
MODE DE BASE:
• Compteur de vitesse
• Montre
• Deux totalisateurs journaliers (in-
diquent la distance parcourue
depuis la dernière remise à zéro)
MODE COURSE:
• Chronomètre (affiche le temps ac-
cumulé depuis le début de la
mesure)
• Totalisateur journalier (affiche la
distance parcourue accumulée
depuis le début de la mesure du
chronomètre)
• Changement des chiffres de totalis-
ateur journalier (possibilité de dé-
finir n’importe quel chiffre)
DESCRIPTION
Boutons de fonctionnement:
1. Bouton de sélection "SLCT 1"
2. Bouton de sélection "SLCT 2"
3. Bouton de remise à zéro "RST"
Affichage de l'écran:
4. Témoin de totalisateur journalier
5. Témoin de totalisateur journalier
6. Témoin du chronomètre
7. Montre/chronomètre
8. Compteur de vitesse
9. Compteur kilométrique/totalisa-
teur journalier
Il est possible d'appuyer sur les bou-
tons de fonctionnement des deux
manières suivantes:
Pression brève: Appuyer sur le bou-
ton. ( )
Pression longue: Appuyer sur le bou-
ton pendant 2 secondes minimum.
()
MODE DE BASE
Modification de l’affichage du
compteur de vitesse (pour le Roy-
aume-Uni)
1. Appuyer sur le bouton "SLCT2"
pendant 2 secondes minimum
pour changer les unités du compt-
eur de vitesse. L’affichage du
compteur change dans l’ordre
suivant:
MPH→km/h→MPH.
Réglage de l’heure
1. Appuyer sur le bouton "SLCT1"
pendant 2 secondes minimum
pour entrer dans le mode de ré-
glage de l’heure.
2. Appuyer sur le bouton "RST" pour
passer en affichage d’indication
de l’heure. L’affichage change
dans l’ordre suivant:
Heures→Minutes→Secondes→
Heures.
Les chiffres pouvant être réglés
clignotent.
3. Appuyer sur le bouton "SLCT1"
(plus) ou "SLCT2" (moins) pour
changer l’heure. Appuyer longue-
ment sur le bouton avance l’heu-
re.
4. Pour terminer le réglage, appuyer
sur le bouton "RST" pendant 2
secondes minimum.
• Si aucune pression n’est exercée
sur un bouton pendant 30 sec-
ondes, le réglage est interrompu et
affiche l’heure indiquée.
• Pour remettre les secondes à zéro,
appuyer sur le bouton "SLCT1" ou
"SLCT2".
Modification de l’affichage du
compteur kilométrique et totalisa-
teur journalier A/B (TRIP A/B)
1. Appuyer sur le bouton "SLCT2"
pour changer l’affichage du total-
isateur journalier. L’affichage
change dans l’ordre suivant:
Compteur kilométrique→TRIP A
→TRIP B→TRIP A→Compt-
eur kilométrique.
Pour remettre les chiffres à zéro, sé-
lectionner le totalisateur journalier
souhaité et appuyer sur le bouton
"RST" pendant 2 secondes minimum.
PASSAGE DU MODE DE BASE AU
MODE COURSE
• La fonction de chronomètre est dis-
ponible en MODE COURSE.
• Le témoin s’allume pour indi-
quer que le MODE COURSE a été
sélectionné.
• Le MODE COURSE ne peut pas af-
ficher les fonctions comme dans le
MODE DE BASE.
• Le passage en MODE COURSE
force la remise à zéro des chiffres
du totalisateur journalier A (TRIP A)
en MODE DE BASE.

1-16
ECRAN MULTIFONCTION
Passage du MODE DE BASE en
MODE COURSE
1. Appuyer sur les boutons "SLCT1"
et "SLCT2" pendant 2 secondes
minimum en même temps pour
passer en MODE COURSE.
Le passage en MODE COURSE dés-
active la mesure de démarrage man-
uel, et se mettent alors à
clignoter. (Pour le démarrage manu-
el, se reporter au titre "Désactivation
de la mesure" de la section "MODE
COURSE".)
Retour au MODE DE BASE depuis
le MODE COURSE
Il est possible de revenir en MODE
DE BASE avec la mesure du chro-
nomètre arrêtée.
1. Vérifier que le chronomètre n’est
pas en fonctionnement. S’il l’est,
arrêter le chronomètre en appuy-
ant sur les boutons "SLCT1" et
"SLCT2" en même temps.
2. Appuyer sur les boutons "SLCT1"
et "SLCT2" pendant 2 secondes
minimum en même temps pour
passer en MODE DE BASE.MODE COURSE
Désactivation de la mesure
Le démarrage de la mesure se com-
pose des deux démarrages suivants
pouvant être sélectionnés.
• Démarrage manuel
Démarrage de la mesure par le pilote
lui-même en appuyant sur le bouton.
Une longue pression sur "SLCT2"
désactive la mesure.
• Démarrage automatique
Démarrage automatique de la
mesure du chronomètre à la détec-
tion du mouvement du véhicule. Une
longue pression sur "SLCT1" désac-
tive la mesure.
Démarrage manuel
Le réglage initial lors du passage en
MODE COURSE est conservé pour
le démarrage manuel.
1. Vérifier que le passage en MODE
COURSE a bien été effectué. (Se
reporter à la section "Passage du
MODE DE BASE en MODE
COURSE".)
Lorsque le véhicule est prêt pour la
course avec démarrage manuel,
et commencent à clignoter.
2. Lancer la mesure du chronomètre
en appuyant sur le bouton "RST".
3. Pour arrêter la mesure du chro-
nomètre, appuyer sur les boutons
"SLCT1" et "SLCT2" en même
temps.
Si le véhicule continue à rouler
lorsque la mesure est désactivée, le
chiffre du totalisateur journalier A
(TRIP A) n’est pas modifié.
4. Pour reprendre la mesure, appuy-
er de nouveau sur les boutons
"SLCT1" et "SLCT2" en même
temps.Démarrage automatique
1. Vérifier que le passage en MODE
COURSE a bien été effectué. (Se
reporter à la section "Passage du
MODE DE BASE en MODE
COURSE".)
2. Préparer le véhicule pour la
course en appuyant sur le bouton
"SLCT1" pendant 2 secondes
minimum.
Lorsque le dispositif de mesure est
prêt pour la course avec démarrage
automatique, et commencent
à clignoter. L’écran du chronomètre
s’active et défile de gauche à droite.
3. Démarrer le véhicule pour com-
mencer la mesure.
4. Pour arrêter la mesure du chro-
nomètre, appuyer sur les boutons
"SLCT1" et "SLCT2" en même
temps.
Si le véhicule continue à rouler
lorsque la mesure est désactivée, le
chiffre du totalisateur journalier A
(TRIP A) n’est pas modifié.
5. Pour reprendre la mesure, appuy-
er de nouveau sur les boutons
"SLCT1" et "SLCT2" en même
temps.
Remise à zéro des données de
mesure
La remise à zéro peut être effectuée
des deux manières suivantes.
La remise à zéro est possible pen-
dant la mesure:
• Remettre à zéro le totalisateur jour-
nalier A.
La remise à zéro est possible lorsque
la mesure est désactivée:
• Remettre à zéro le totalisateur jour-
nalier A et le chronomètre.

1-17
ECRAN MULTIFONCTION
Remise à zéro du totalisateur jour-
nalier A (TRIP A)
1. Vérifier que le chronomètre est en
fonctionnement. S’il ne l’est pas,
lancer le chronomètre en appuy-
ant sur les boutons "SLCT1" et
"SLCT2" en même temps.
2. Réinitialiser le totalisateur jour-
nalier A (TRIP A) en appuyant sur
le bouton "RST" pendant 2 sec-
ondes minimum.
Une fois la remise à zéro effectuée,
l’affichage et celui de la distance
parcourue clignotent pendant quatre
secondes.
Remise à zéro du totalisateur jour-
nalier A (TRIP A) et du chronomètre
1. Vérifier que le chronomètre n’est
pas en fonctionnement. S’il l’est,
arrêter le chronomètre en appuy-
ant sur les boutons "SLCT1" et
"SLCT2" en même temps.
2. Remettre à zéro toutes les don-
nées mesurées en appuyant sur
le bouton "RST" pendant 2 sec-
ondes minimum.
• l’affichage du chronomètre et de la
distance parcourue et désactive les
mesures.
• Les tentatives de démarrage au-
tomatique désactivent également la
mesure, de même que celles de
démarrage manuel.
Correction du totalisateur jour-
nalier A (TRIP A)
1. Changer la distance parcourue en
appuyant sur le bouton "SLCT1"
(plus) ou "SLCT2" (moins). Ap-
puyer longuement sur le bouton
accélère la modification.
Des modifications peuvent être ap-
portées à n’importe quel moment
lorsque la mesure du chronomètre
est activée ou non.

1-18
ECRAN MULTIFONCTION

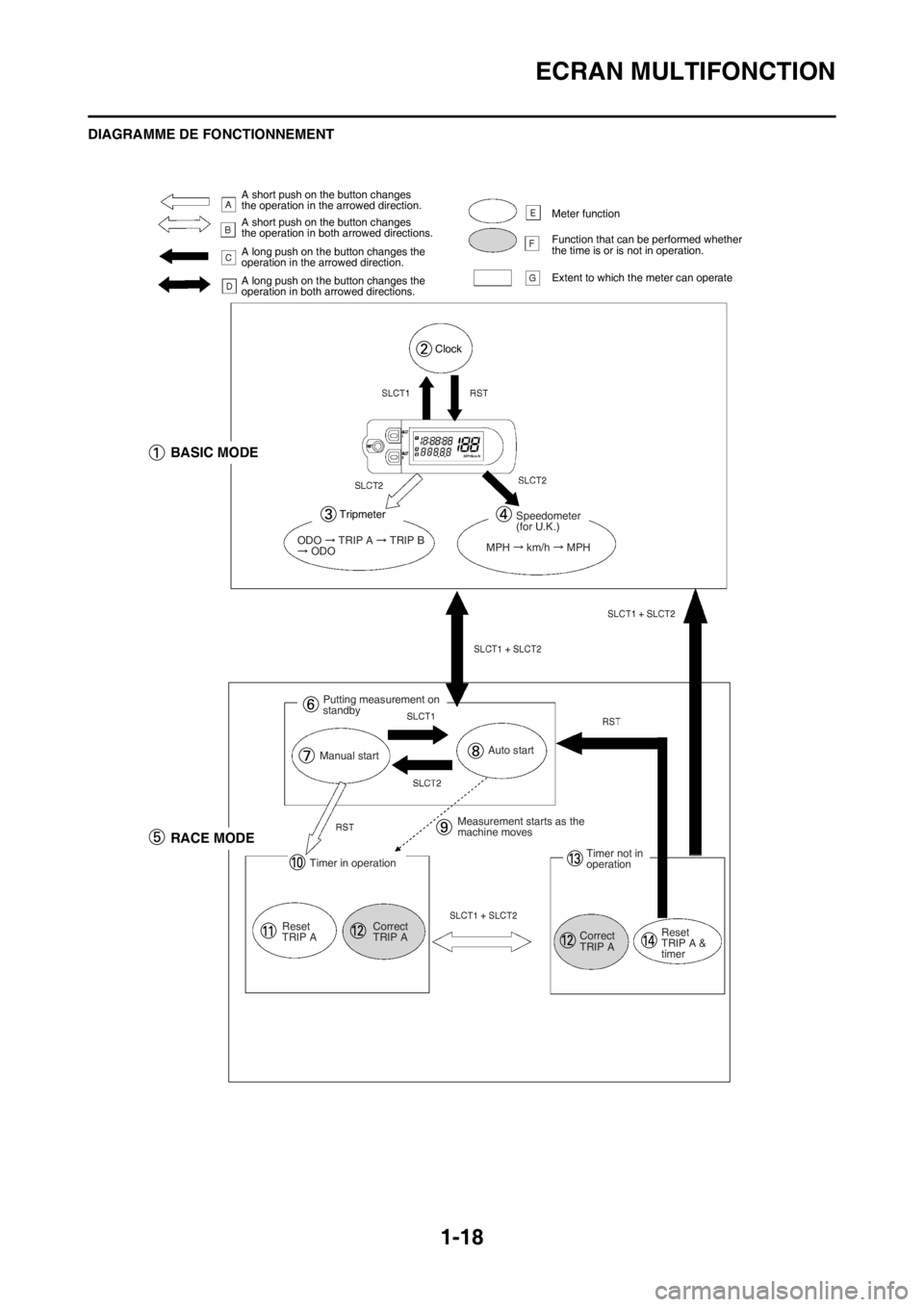

DIAGRAMME DE FONCTIONNEMENT
A short push on the button changes
the operation in the arrowed direction.
A short push on the button changes
the operation in both arrowed directions.
A long push on the button changes the
operation in the arrowed direction.
A long push on the button changes the
operation in both arrowed directions.Meter function
Function that can be performed whether
the time is or is not in operation.
Extent to which the meter can operate
Clock
BASIC MODE
Tripmeter
ODO TRIP A TRIP B ODO
Speedometer
(for U.K.)
MPH
km/h MPH
Putting measurement on
standby
Manual startAuto start
RACE MODE
Timer in operation
Reset
TRIP ACorrect
TRIP AMeasurement starts as the
machine moves
Timer not in
operation
Correct
TRIP AReset
TRIP A &
timer

1-19
ECRAN MULTIFONCTION
Le diagramme suivant illustre le sens
et les conditions d’utilisation de cha-
cune des fonctions de l’écran multi-
fonction.
A. Une pression brève sur le bou-
ton modifie le fonctionnement
dans le sens de la flèche.
B. Une pression brève sur le bou-
ton modifie le fonctionnement
dans les deux sens de la flèche.
C. Une pression longue sur le bou-
ton modifie le fonctionnement
dans le sens de la flèche.
D. Une pression longue sur le bou-
ton modifie le fonctionnement
dans les deux sens de la flèche.
E. Fonction de compteur
F. Fonction pouvant être exécutée
que l’heure soit activée ou non.
G. Etendue de fonctionnement du
compteur
1.MODE DE BASE
2. Montre
3. Totalisateur journalier
4. Compteur de vitesse (pour le
Royaume-Uni)
5.MODE COURSE
6. Désactivation de la mesure
7. Démarrage manuel
8. Démarrage automatique
9. La mesure commence lorsque
le véhicule se déplace
10. Chronomètre en fonc-
tionnement
11. Remise à zéro TRIP A
12. Correction TRIP A
13. Chronomètre pas en fonc-
tionnement
14. Remise à zéro TRIP A et chro-
nomètre

1-20
MISE EN MARCHE ET RODAGE
MISE EN MARCHE ET
RODAGE
CARBURANT
Toujours utiliser le carburant recom-
mandé, comme indiqué ci-après.
Toujours utiliser de la nouvelle es-
sence.
Utiliser exclusivement de l'es-
sence sans plomb. L'utilisation
d'essence avec plomb endommag-
era gravement les pièces internes
du moteur telles que soupapes,
segments de piston, système
d'échappement, etc.
En cas de cognement ou de cliquetis,
utiliser une autre marque d'essence
ou une essence d'un indice d'octane
supérieur.
• Au moment de faire le plein, ne
pas oublier de couper le moteur.
Procéder avec soin pour ne pas
renverser d'essence. Eviter de
faire le plein à proximité d'un feu.
• Faire le plein lorsque le moteur,
le tube d'échappement, etc. sont
refroidis.
REMARQUES CONCERNANT LA
MANIPULATION
Ne jamais démarrer ou faire tourn-
er le moteur dans un endroit clos.
Les gaz d’échappement sont no-
cifs et peuvent entraîner très rap-
idement un évanouissement, voire
la mort. Toujours faire tourner le
moteur dans un endroit bien ven-
tilé.
• Le carburateur de cette moto est
équipé d’une pompe de reprise
intégrée. Par conséquent, on ne
donnera pas de gaz en démarrant
le moteur sous peine de noyer la
bougie.• A la différence d’un moteur deux
temps, ce moteur ne peut pas
être démarré au kick lorsque le
papillon est ouvert parce que le
kick risque de revenir brutale-
ment. De même, si le papillon est
ouvert, le mélange air/ carburant
risque d’être trop pauvre pour
permettre le démarrage du mo-
teur.
• Avant de mettre le moteur en
marche, effectuer les contrôles
repris dans la liste "Contrôles et
entretiens avant utilisation".
MAINTENANCE DU FILTRE A AIR
Comme indiqué à la section "NET-
TOYAGE DU FILTRE A AIR" du
CHAPITRE 3, appliquer l’huile pour
filtre à air mousse ou une huile équiv-
alente sur la cartouche de filtre. (Un
excès d’huile dans l’élément peut
rendre le démarrage du moteur plus
difficile.)
MISE EN MARCHE A FROID
Ce modèle est équipé d’un coupe-cir-
cuit d’allumage. Il est possible de dé-
marrer le moteur dans les conditions
suivantes.
• Lorsque la boîte de vitesses est au
point mort.
• En débrayant, dans n’importe
quelle position de la boîte de vitess-
es. Il est toutefois recommandé de
revenir au point mort avant de dé-
marrer le moteur.
1. Contrôler le niveau de liquide de
refroidissement.
2. Placer le robinet de carburant en
position "ON".
3. Tourner le contacteur à clé sur
"ON".
4. Mettre la boîte au point mort.
5. Tirer complètement la commande
de départ à froid "1".
6. Mettez le moteur en marche en
poussant sur le contacteur du dé-
marreur ou en donnant un coup
de pied sur la pédale de kick.
Si le moteur ne répond pas au con-
tacteur du démarreur, relâcher ce
dernier, attendre quelques secondes
et essayer à nouveau. Chaque tenta-
tive de démarrage doit être aussi
brève que possible pour économiser
la batterie. Ne pas lancer le moteur
pendant plus de 10 secondes à
chaque tentative. Si le moteur ne dé-
marre pas avec le démarreur, es-
sayez d’utiliser la pédale de kick.
• Si le démarreur ne répond pas au
contacteur du démarreur, arrêter
immédiatement d’appuyer sur ce
dernier et démarrer au kick pour
éviter de trop solliciter le moteur.
• Ne pas ouvrir la commande des
gaz lorsque vous donnez des
coups de pieds sur la pédale de
kick. Sinon, la pédale de kick ris-
que de revenir.
7. Repousser la commande de
départ à froid dans sa position
d’origine et faire tourner le moteur
à 3,000 à 5,000 tr/min pendant 1
ou 2 minutes.
Ce modèle étant équipé d’une pompe
de reprise, si le moteur est emballé
(ouverture et fermeture du papillon),
le mélange air/carburant sera trop
riche et le moteur risque de caler. A la
différence d’un moteur deux temps,
par ailleurs, ce modèle peut tourner
au ralenti.
Ne pas faire chauffer le moteur
plus longtemps que nécessaire.
MISE EN MARCHE A CHAUD
Ne pas utiliser la commande de
départ à froid ni les gaz. Tirez le levier
du démarreur à chaud "1" et mettez le
moteur en marche en poussant sur le
contacteur du démarreur ou en don-
nant énergiquement un coup de pied
sur la pédale de kick d'un coup ferme.
Dès que le moteur démarre, relâcher
le levier de démarrage à chaud pour
fermer le passage d’air. Carburant recommandé:
Essence super sans
plomb uniquement,
avec indice d'octane de
recherche égal ou su-
périeur à 95.

1-21
MISE EN MARCHE ET RODAGE
Redémarrage du moteur après une
chute
Tirer le levier de démarrage à chaud
et lancer le moteur. Dès que le mo-
teur démarre, relâcher le levier de dé-
marrage à chaud pour fermer le
passage d’air.
Le moteur ne démarre pas
Tirez le levier de démarreur à chaud
à fond, et tout en le maintenant, don-
nez un coup de pied sur la pédale de
kick 10 à 20 fois afin de décrasser le
moteur. Redémarrer ensuite le mo-
teur. Se reporter à "Redémarrage du
moteur après une chute".
Afin d’éviter d’endommager le mo-
teur et assurer le meilleur rende-
ment possible, il convient de roder
la moto de la manière expliquée ci-
après.
PROCEDURE DE RODAGE
1. Avant de démarrer le moteur,
faire le plein du réservoir de car-
burant.
2. Effectuer les contrôles avant utili-
sation.
3. Mettre le moteur en marche et le
laisser chauffer. Contrôler le ré-
gime de ralenti et le bon fonc-
tionnement des commandes et du
coupe-circuit du moteur. Redé-
marrer ensuite le moteur et con-
trôler son fonctionnement dans
les 5 minutes maximum qui suiv-
ent son redémarrage.
4. Rouler pendant cinq à huit min-
utes sur les rapports inférieurs et
à régime modéré.
5. Contrôler le fonctionnement du
moteur lorsque la moto est utili-
sée pendant une heure environ
aux régimes bas à moyens
(ouverture des gaz 1/4 à 1/2).
6. Remettre le moteur en marche et
vérifier le fonctionnement de la
moto à toutes les vitesses. Redé-
marrer la moto et rouler pendant
10 à 15 minutes environ.
Après le rodage ou avant chaque
utilisation, il est indispensable de
contrôler le bon serrage des rac-
cords et des fixations conformé-
ment aux instructions de la section
"POINTS DE VERIFICATION DES
COUPLES DE SERRAGE".
Resserrer au couple requis tout
élément desserré.
Utili-
sa-
tion
de la
poi-
gnée
des
gaz*Com
man
de
de
de-
part
a
froidLevi-
er de
de-
mar-
rage
a
chau
d
D
é
m
ar
ra
g
e
d’
u
n
m
ot
e
ur
fr
oi
dTempérature
de l’air = in-
férieure à 5
°C (41 °F)Ou-
vrir 3
à 4
qua-
tre
foisON OFF
Température
de l’air = su-
périeure à 5
°C (41 °F)Au-
cuneON OFF
Température
de l’air (tem-
pérature nor-
male) = entre
5 °C (41 °F)
et 25 °C (77
°F)Au-
cuneON/
OFFOFF
Température
de l’air = su-
périeure à 25
°C (77 °F)Au-
cuneOFF OFF
Démarrage du
moteur après
une longue péri-
odeAu-
cuneON OFF
Redémarrage
d’un moteur
chaudAu-
cuneOFF ON
Redémarrage du
moteur après
une chuteAu-
cuneOFF ON
* Actionner la poignée des gaz avant
d’utiliser le kick.

1-22
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
Pour les couples de serrage, se reporter à la section "CARACTERISTIQUES D’ENTRETIEN" au CHAPITRE 2.
Cadre Cadre au cadre arrière
Selle et réservoir de carburant Réservoir de carburant au cadre
Système d’échappement Silencieux au cadre arrière
Ancrage du moteur Cadre au moteur
Support de moteur au moteur
Support de moteur au cadre
Direction Colonne de direction vers guidon Colonne de direction au cadre
Colonne de direction au té supérieur
Té supérieur au guidon
Suspension Avant Colonne de direction vers fourche Fourche au té supérieur
Fourche au té inférieur
Arrière Pour le modèle à timonerie Ensemble de timonerie
Timonerie au cadre
Timonerie à l’amortisseur arrière
Timonerie au bras oscillant
Installation de l’amortisseur arrière Amortisseur arrière au cadre
Installation du bras oscillant Serrage du boulon-pivot
Roue Installation de la roue Avant Serrage de l’axe de roue
Serrage du support d’axe
Arrière Serrage de l’axe de roue
Roue au pignon de roue arrière
Freins Avant Etrier de frein à la fourche
Disque de frein à la roue
Serrage du boulon de raccord
Maître-cylindre de frein au guidon
Serrage de la vis de purge
Serrage du support de durit de frein
Arrière Pédale de frein au cadre
Disque de frein à la roue
Serrage du boulon de raccord
Maître-cylindre de frein au cadre
Serrage de la vis de purge
Serrage du support de durit de frein
Circuit de carbu-
rantRéservoir de carburant au robinet de carbu-
rant
Système de lubrification Serrage du collier de durit d’huile
