2-20

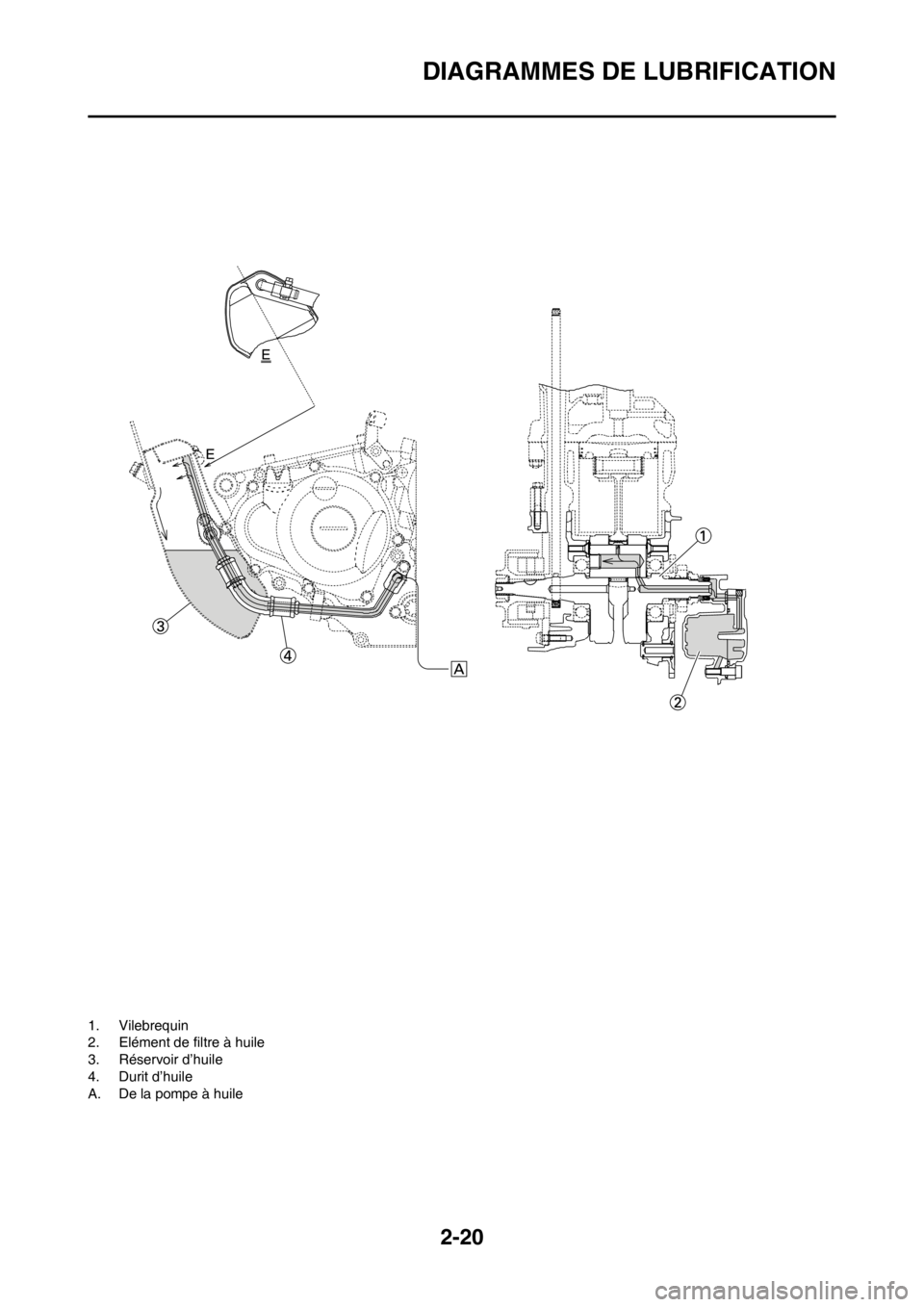

DIAGRAMMES DE LUBRIFICATION
1. Vilebrequin
2. Elément de filtre à huile
3. Réservoir d’huile
4. Durit d’huile
A. De la pompe à huile

2-21

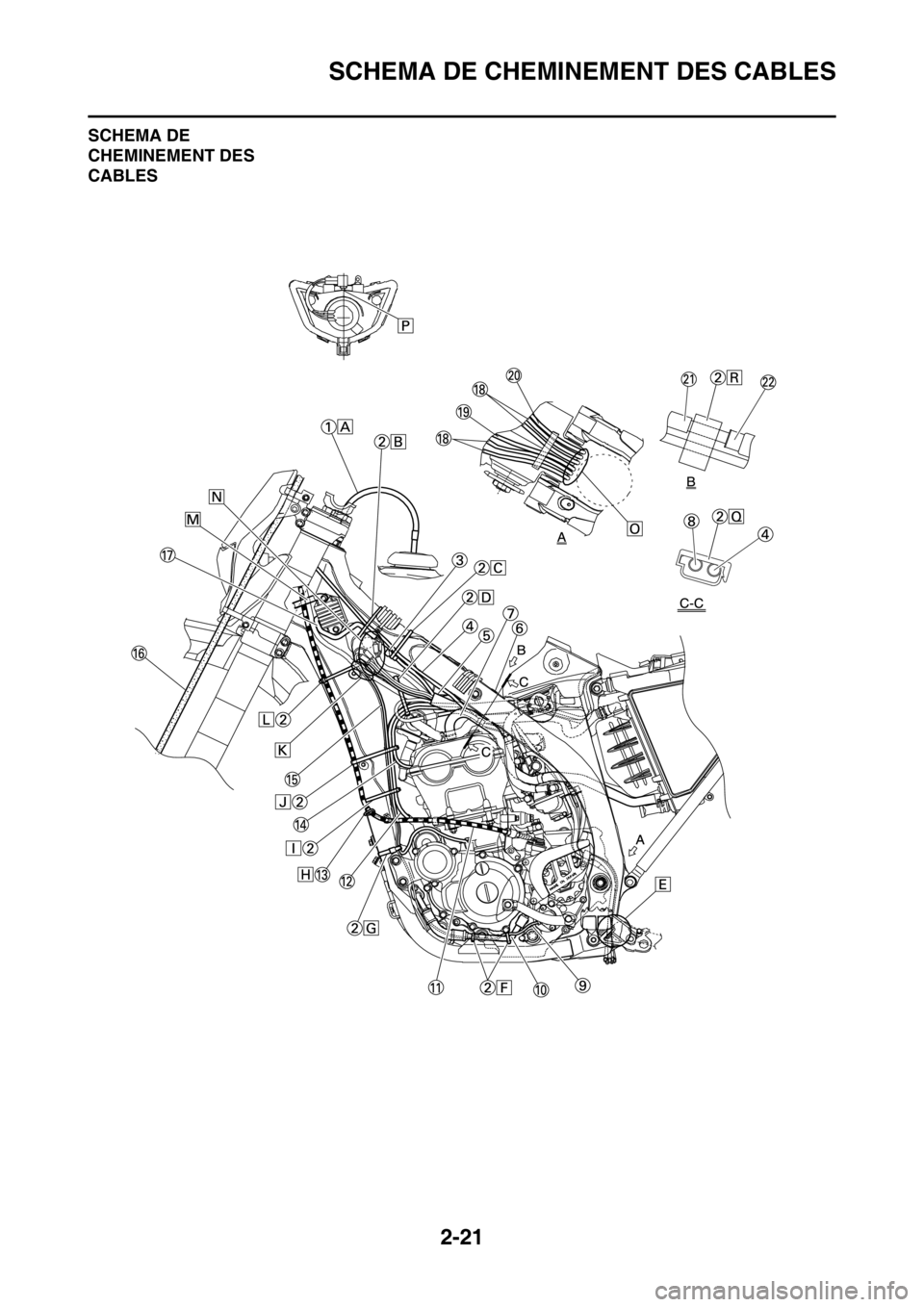

SCHEMA DE CHEMINEMENT DES CABLES
SCHEMA DE
CHEMINEMENT DES
CABLES

2-22
SCHEMA DE CHEMINEMENT DES CABLES
1. Durit de mise à l'air du réservoir
de carburant
2. Collier
3. Diode
4. Câble de starter à chaud
5. Faisceau de fils
6. Bosse (cadre)
7. Durit de mise à l'air de la culasse
8. Fil du capteur de position de pa-
pillon des gaz
9. Fil du contacteur de point mort
10. Durit d'huile
11. Câble d'embrayage
12. Fil du démarreur
13. Guide-câble
14. Câble négatif de batterie
15. Fil de l'alternateur avec rotor à
aimantation permanente
16. Tuyau de frein
17. Fil du redresseur/régulateur
18. Durit de mise à l'air du carbura-
teur
19. Durit de trop-plein du carbura-
teur
20. Durit de mise à l'air du réservoir
de récupération
21. Protection du câble de starter à
chaud
22. Capuchon en caoutchouc
A. Insérer l'extrémité de la durit de
mise à l'air du réservoir de car-
burant dans le trou de la colonne
de direction.
B. Fixer le câble des gaz, le câble
de starter à chaud et le fil du re-
dresseur/régulateur au cadre.
Attacher le collier à pince au
côté droit du cadre, sous le
câble des gaz, et diriger ses ex-
trémités, ainsi que ceux du col-
lier de serrage, vers le bas.
C. Fixer la diode (au repère), le
câble des gaz et le câble de
starter à chaud au cadre. Re-
chercher l'extrémité du collier à
pince orienté vers le côté inféri-
eur droit du cadre en plaçant
l'extrémité du collier vers le bas.
D. Fixer le faisceau de fils, le fil du
capteur de position de papillon
des gaz, le fil du démarreur et le
câble négatif de batterie au cad-
re. Acheminer le collier à pince
dans l'orifice du support (clapet
de coupure d'air). Rechercher
l'extrémité du collier à pince ori-
enté vers le côté inférieur du
cadre et couper l'extrémité du
collier.E. Acheminer les durits de mise à
l'air du carburateur, la durit de
trop-plein du carburateur et la
durit de mise à l'air du réservoir
de récupération entre la bielle et
la traverse tubulaire (cadre).
F. Fixer le fil du contacteur de point
mort et la durit d'huile à l'aide
des colliers en plastique et
couper les extrémités des col-
liers.
G. Fixer le fil du contacteur de point
mort et le fil de l'alternateur avec
rotor à aimantation permanente
au cadre. Rechercher l'extrémi-
té du collier à pince orienté vers
l'extérieur du cadre et l'extrémité
du collier orienté vers l'arrière du
cadre.
H. Acheminer le câble d'embray-
age dans le guide-câble.
I. Fixer le fil du démarreur, le fil de
l'alternateur avec rotor à aiman-
tation permanente et le fil du
contacteur de point mort au cad-
re. Rechercher l'extrémité du
collier à pince orienté vers l'arri-
ère du cadre et couper l'extrémi-
té du collier.
J. Fixer le câble d'embrayage, le fil
du démarreur, le câble négatif
de batterie, le fil de l'alternateur
avec rotor à aimantation perma-
nente et le fil du contacteur de
point mort au cadre. Rechercher
l'extrémité du collier à pince ori-
enté vers l'arrière du cadre et
couper l'extrémité du collier.
K. Acheminer le fil du contacteur
de point mort et le fil de l'alterna-
teur avec rotor à aimantation
permanente à l'intérieur du fais-
ceau de fils.
L. Fixer le câble d'embrayage, le fil
de l'alternateur avec rotor à
aimantation permanente et le fil
du contacteur de point mort au
cadre. Rechercher l'extrémité
du collier à pince à proximité du
câble d'embrayage et couper
l'extrémité du collier.
M. Acheminer le câble d'embray-
age et le faisceau de fils dans le
guide-câble.
N. Rechercher les fiches rapides
dans le renfoncement du cadre.
O. Acheminer les durits de mise à
l'air du carburateur, la durit de
trop-plein du carburateur et la
durit de mise à l'air du réservoir
de récupération afin que les du-
rits n'entrent pas en contact
avec l'amortisseur arrière.P. Fixer la fiche rapide en l'enfon-
çant dans l'orifice de l'unité de
phare.
Q. Fixer le fil du capteur de position
de papillon des gaz et le câble
de starter à chaud.
R. Rechercher le collier entre la
protection du câble de starter à
chaud et le bouchon en caou-
tchouc.

2-23

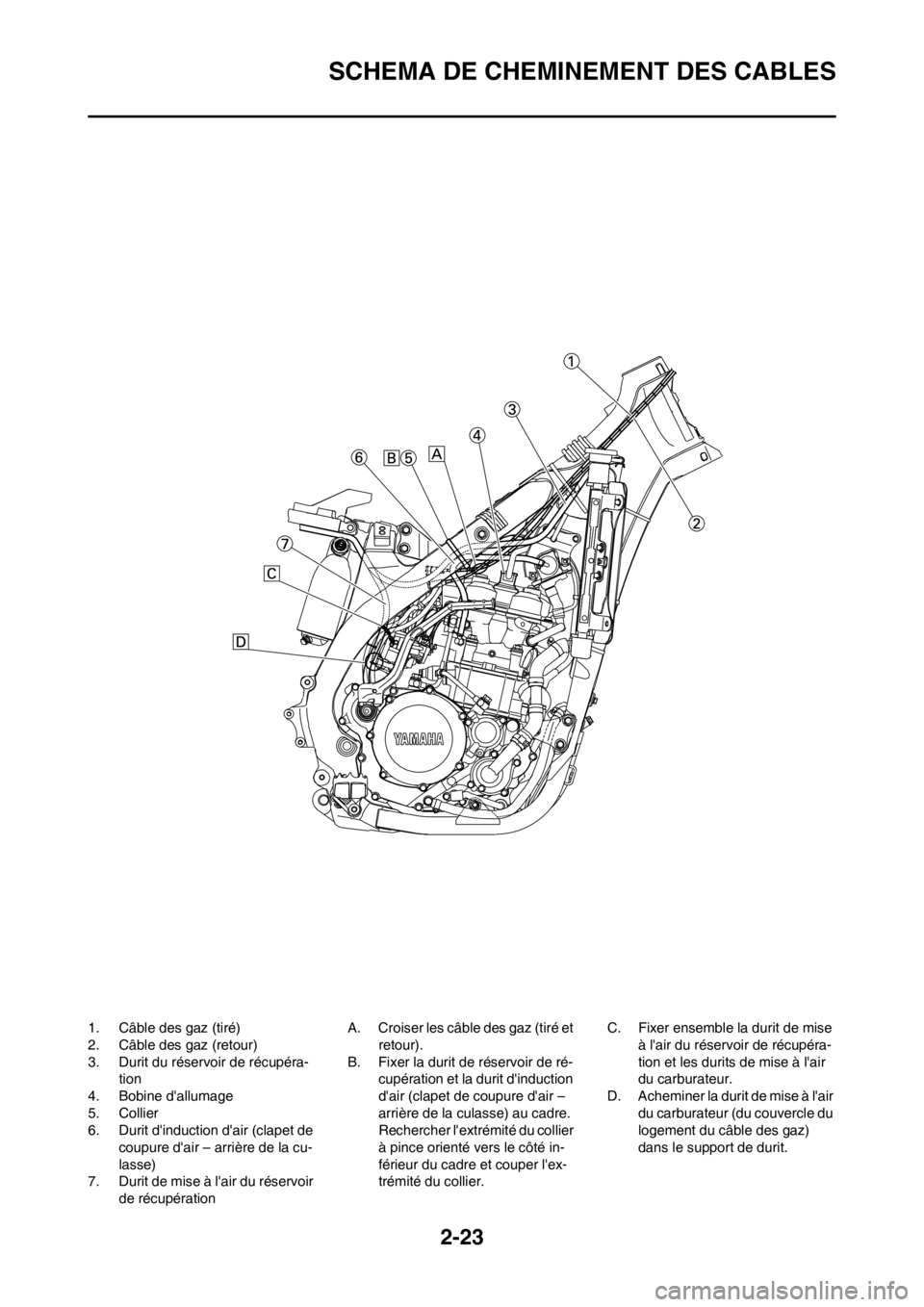

SCHEMA DE CHEMINEMENT DES CABLES
1. Câble des gaz (tiré)
2. Câble des gaz (retour)
3. Durit du réservoir de récupéra-
tion
4. Bobine d'allumage
5. Collier
6. Durit d'induction d'air (clapet de
coupure d'air – arrière de la cu-
lasse)
7. Durit de mise à l'air du réservoir
de récupérationA. Croiser les câble des gaz (tiré et
retour).
B. Fixer la durit de réservoir de ré-
cupération et la durit d'induction
d'air (clapet de coupure d'air –
arrière de la culasse) au cadre.
Rechercher l'extrémité du collier
à pince orienté vers le côté in-
férieur du cadre et couper l'ex-
trémité du collier.C. Fixer ensemble la durit de mise
à l'air du réservoir de récupéra-
tion et les durits de mise à l'air
du carburateur.
D. Acheminer la durit de mise à l'air
du carburateur (du couvercle du
logement du câble des gaz)
dans le support de durit.

2-24

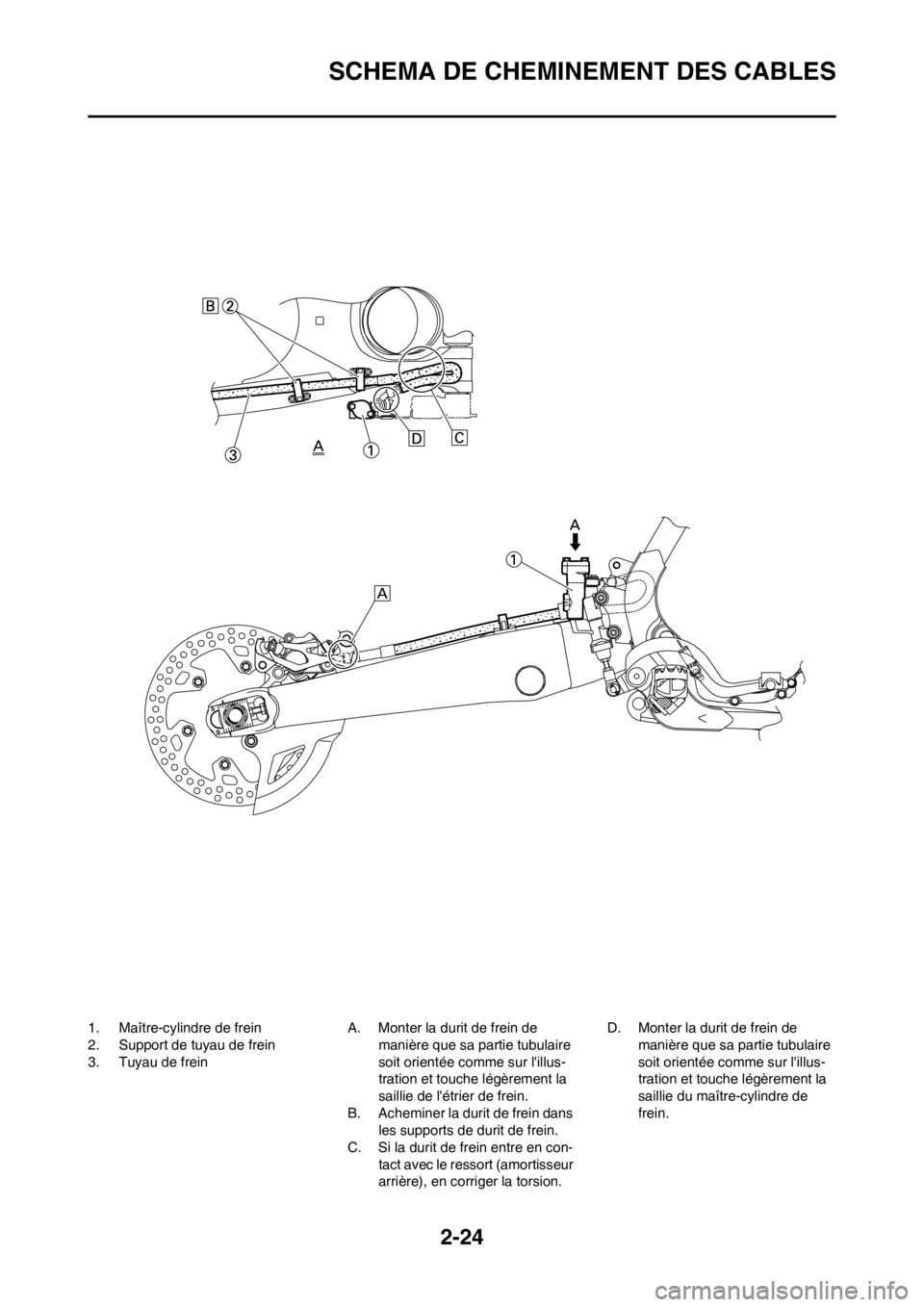

SCHEMA DE CHEMINEMENT DES CABLES
1. Maître-cylindre de frein
2. Support de tuyau de frein
3. Tuyau de freinA. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l'illus-
tration et touche légèrement la
saillie de l'étrier de frein.
B. Acheminer la durit de frein dans
les supports de durit de frein.
C. Si la durit de frein entre en con-
tact avec le ressort (amortisseur
arrière), en corriger la torsion.D. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l'illus-
tration et touche légèrement la
saillie du maître-cylindre de
frein.

2-25

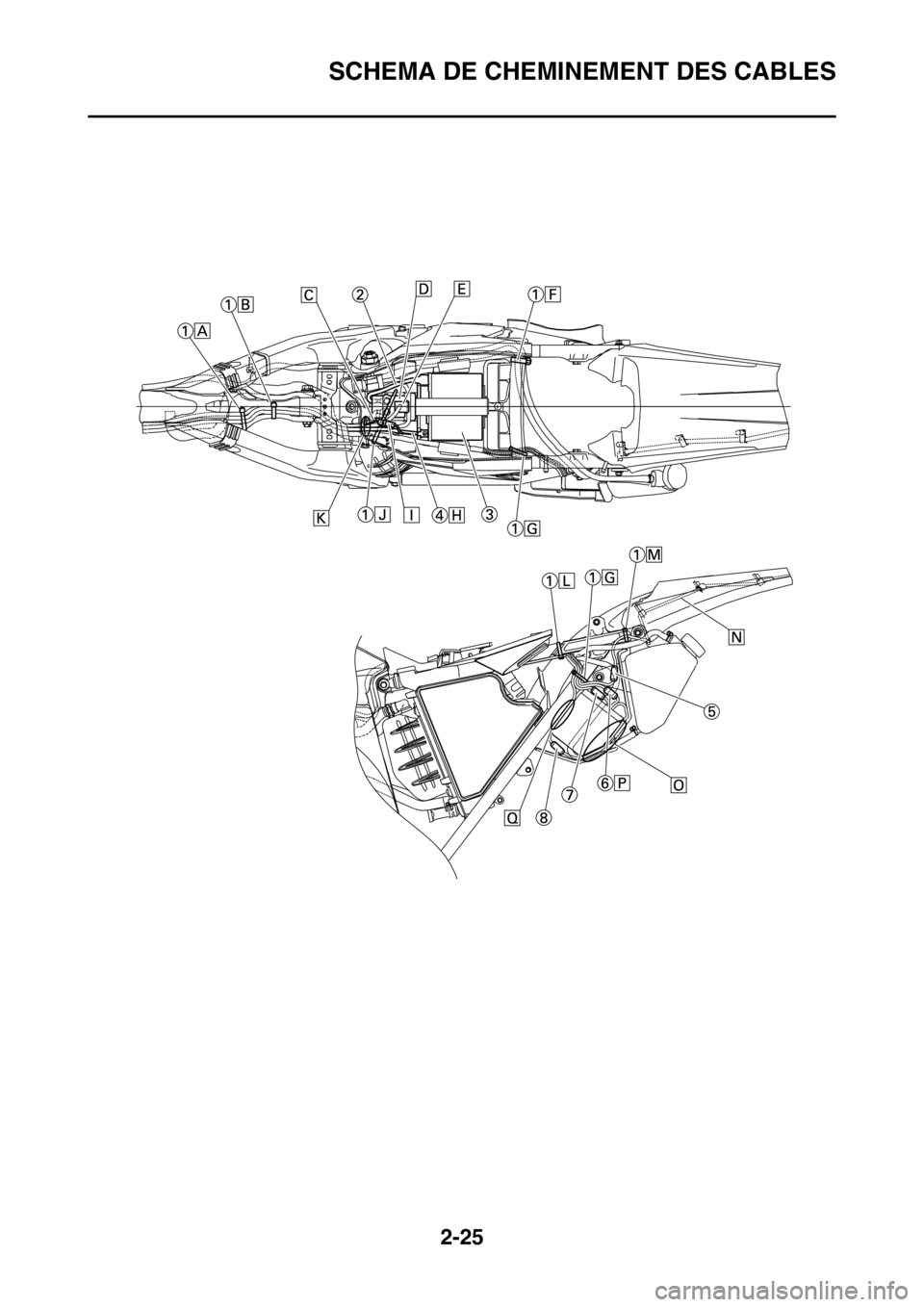

SCHEMA DE CHEMINEMENT DES CABLES

2-26
SCHEMA DE CHEMINEMENT DES CABLES
1. Collier
2. Câble positif de batterie
3. Batterie
4. Câble négatif de batterie
5. Fiche rapide du feu arrière
6. Fiche rapide du boîtier CDI (6
broches)
7. Fiche rapide du boîtier CDI (3
broches)
8. Fiche rapide du boîtier CDI (6
broches)
A. Fixer le faisceau de fils, le câble
négatif de batterie et le fil du dé-
marreur au support de moteur
supérieur (côté gauche). Re-
chercher l'extrémité du collier à
pince orienté vers le côté supéri-
eur du cadre en coupant l'ex-
trémité du collier à l'intérieur du
cadre.
B. Fixer le faisceau de fils, le câble
négatif de batterie et le fil du dé-
marreur au support de moteur
supérieur (côté gauche). Re-
chercher l'extrémité du collier à
pince orienté vers le côté supéri-
eur du cadre en coupant l'ex-
trémité du collier à l'intérieur du
cadre. Brider le faisceau de fils
et le câble négatif au repère.
C. Acheminer le fil du démarreur
dans l'orifice du support de re-
lais.
D. Fixer solidement le couvercle.
E. Brancher le faisceau de fils au
relais de démarreur.
F. Fixer la durit de mise à l'air du
réservoir de récupération et la
durit du réservoir de récupéra-
tion au cadre arrière. Les brider
à proximité de leur point de jonc-
tion sur le cadre. Fixer ferme-
ment le tuyau pour éviter qu'il ne
soit écrasé. Rechercher l'ex-
trémité du collier à pince orienté
vers l'arrière du cadre en plaçant
l'extrémité du collier vers le bas.
G. Fixer les (trois) câbles du boîtier
CDI et le fil du feu arrière au cad-
re arrière. Rechercher l'extrémi-
té du collier à pince orienté vers
le côté supérieur du cadre et
couper l'extrémité du collier.
H. Brancher le câble négatif de bat-
terie à la borne négative de la
batterie.
I. Brancher le câble négatif de bat-
terie au faisceau de fils.J. Fixer le faisceau de fils au cadre
arrière. Rechercher l'extrémité
du collier à pince orienté vers le
côté supérieur du cadre et l'ex-
trémité du collier à l'intérieur du
cadre. Brider le faisceau de fils
au repère.
K. Acheminer le faisceau de fils, le
fil du relais de démarreur, le fil
de relais de coupe-circuit de dé-
marrage et le câble négatif de
batterie dans l'orifice du support
de relais.
L. Fixer les (trois) câbles du boîtier
CDI et le fil du feu arrière au cad-
re arrière. Rechercher l'extrémi-
té du collier à pince orienté vers
le côté inférieur du cadre et
couper l'extrémité du collier.
M. Fixer le fil du feu arrière au cadre
arrière. Rechercher l'extrémité
du collier à pince orienté vers le
côté supérieur du cadre et
couper l'extrémité du collier.
N. Ne pas laisser de mou au fil du
feu arrière.
O. Rechercher le fil du boîtier CDI
entre le boîtier CDI et le garde-
boue arrière.
P. Rechercher la fiche rapide du
boîtier CDI dans l'espace entre
le côté supérieur du boîtier CDI
et le côté inférieur du support de
réservoir de récupération.
Q. Rechercher le fil du boîtier CDI
entre le boîtier CDI et le cadre
arrière.

2-27

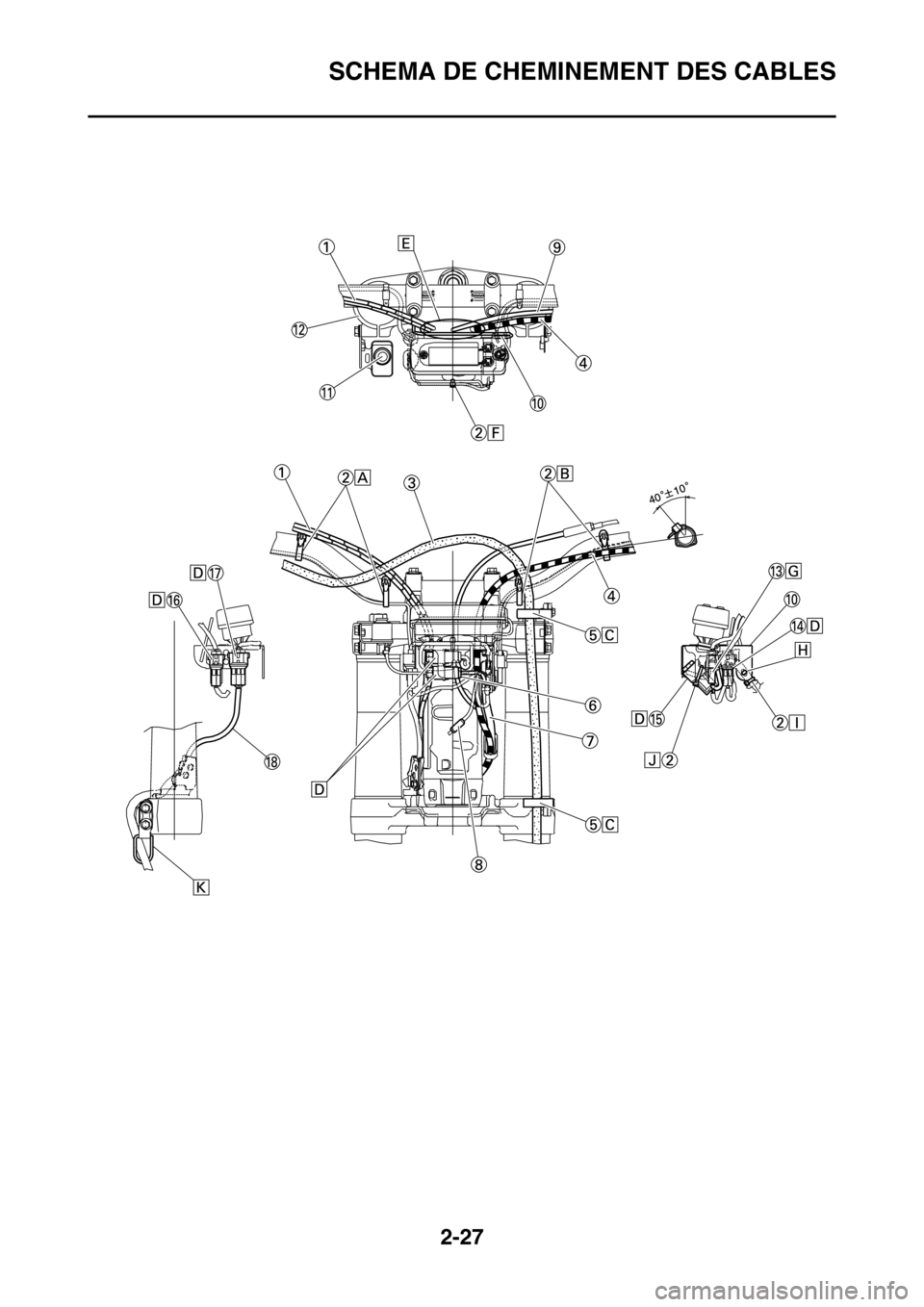

SCHEMA DE CHEMINEMENT DES CABLES

2-28
SCHEMA DE CHEMINEMENT DES CABLES
1. Câble des gaz
2. Collier
3. Tuyau de frein
4. Câble d'embrayage
5. Guide de durit
6. Fiche rapide du contacteur à clé
7. Faisceau de fils
8. Fiche rapide du phare
9. Câble de starter à chaud
10. Support de l'écran multifonction
11. Contacteur à clé
12. Té supérieur
13. Fiche rapide du contacteur
d'embrayage
14. Fiche rapide du coupe-circuit du
moteur
15. Fiche rapide de l'écran multi-
fonction
16. Fiche rapide du contacteur de
démarrage
17. Fiche rapide du capteur de vi-
tesse
18. Fil du capteur de vitesse
A. Fixer le fil du contacteur du dé-
marreur au guidon à l'aide des
bandes en plastique.
B. Fixer le fil du coupe-circuit du
moteur et le fil du contacteur
d'embrayage au guidon à l'aide
des bandes en plastique.
C. Acheminer la durit de frein dans
les guides de durit.
D. Fixer la fiche rapide en l'insérant
dans le support de l'écran multi-
fonction.
E. Acheminer les câbles des gaz,
le câble d'embrayage et le câble
de starter à chaud entre le té su-
périeur et le support de l'écran
multifonction.
F. Fixer les fils de l'écran multifonc-
tion au support. Couper l'ex-
trémité du collier.
G. Fixer la fiche rapide en l'enfon-
çant dans l'orifice du support de
l'écran multifonction.
H. Fixer le clip du faisceau de fils
en l'enfonçant dans l'orifice du
support de l'écran multifonction
à l'intérieur.
I. Fixer le faisceau de fils au sup-
port de l'écran multifonction.
Couper l'extrémité du collier.
Couper l'extrémité du collier.
J. Fixer le fil du contacteur à clé
(côté faisceau de fils) au support
de l'écran multifonction. Re-
chercher l'extrémité du collier à
pince orienté vers le côté inféri-
eur du cadre et couper l'extrémi-
té du collier. K. Acheminer le fil du capteur de vi-
tesse par le guide à l'extérieur
de la fourche.

3-1
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
• Le programme suivant est destiné à servir de guide général pour l'entretien et le graissage. Garder à l'esprit que les in-
tervalles d'entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de la situation
géographique et de l'utilisation du véhicule. Si une question se pose quant aux fréquences de l'entretien ou de la lubrifi-
cation du véhicule, demander conseil à son concessionnaire Yamaha.
• Les contrôles périodiques sont indispensables au maintien des performances du véhicule. La durée de service des pièces
varie énormément selon les conditions d'utilisation du véhicule (par exemple, pluie, boue, etc.). Il convient donc éventu-
ellement de réduire les échéances reprises dans la liste ci-dessous.
ElémentAprès
rodageA
chaque
course
Toutes
les
trois
cours-
es (ou
500
km)Toutes
les
cinq
cours-
es (ou
1,000
km)
Selon
les be-
soinsRemarques
HUILE MOTEUR
Remplacer●●
SOUPAPES
Contrôler le jeu aux soupapes●●Le moteur doit être froid.
Contrôler●Rechercher toute trace d'usure des
sièges et des queues de soupapes.
Remplacer●
RESSORTS DE SOUPAPES
Contrôler●Contrôler la longueur libre et l'inclinai-
son.
Remplacer●
POUSSOIRS DE SOUPAPES
Contrôler●Rechercher toute trace de rayures et
d'usure.
Remplacer●
ARBRES A CAMES Contrôler la surface des arbres à cam-
es.
Contrôler●Contrôler le décompresseur.
Remplacer●
PIGNONS ARBRES À CAMES
Contrôler●Rechercher toute trace d'usure et
d'endommagement des dents.
Remplacer●
PISTON
Contrôler●●Contrôler s'il n'est pas fendu
Nettoyer●Rechercher et éliminer les éventuels
dépôts de calamine.
Remplacer●Il est recommandé de remplacer
également l'axe de piston et les seg-
ments.
SEGMENT DE PISTON
Contrôler●Contrôler l'écartement des becs
Remplacer●●
