DÉMARREUR ÉLECTRIQUE
6-38
FAS2GB2265CONTRÔLE DU DÉMARREUR
1. Contrôler:
• Collecteur
Saleté  Nettoyer à l’aide de papier émeri
de grain n°600.
2. Mesurer:
• Diamètre du collecteur “a”
Hors spécifications  Remplacer le démar-
reur.
3. Mesurer:
• Profondeur du mica “a”
Hors spécifications  Gratter le mica pour
obtenir la profondeur requise (limer un
morceau de lame de scie à métaux et l’in-
troduire entre les lames du collecteur).
N.B.
Le mica du collecteur doit être évidé pour as-
surer un fonctionnement correct du collecteur.4. Mesurer:
• Résistances de l’ensemble d’induit (col-
lecteur et isolation)
Hors spécifications  Remplacer le démar-
reur.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mesurer les résistances de l’ensemble d’in-
duit à l’aide du multimètre.
b. Si l’une quelconque des résistances est
hors spécification, remplacer le démarreur.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Mesurer:
• Longueur des balais “a”
Hors spécifications  Remplacer l’ensem-
ble de balais. Limite
16.6 mm (0.65 in)
Profondeur de mica (profondeur)
1.50 mm (0.06 in)
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Enroulement d’induit
Résistance du collecteur “1”
0.0189–0.0231 
Résistance de l’isolation “2”
Plus de 1 M
Limite
3.50 mm (0.14 in)

DÉMARREUR ÉLECTRIQUE
6-39
6. Mesurer:
• Force de ressort de balai
Hors spécifications  Remplacer l’ensem-
ble de balais.
7. Contrôler:
• Dents de pignon
Endommagement/usure  Remplacer le
démarreur.
8. Contrôler:
• Bague d’étanchéité
Endommagement/usure  Remplacer les
pièces défectueuses.
FAS2GB2266MONTAGE DU DÉMARREUR
1. Monter:
• Ressort de balai “1”
• Balai “2”
2. Monter:
• Induit équipé “1”
Monter tout en appuyant sur le balai à l’aide
d’un fin tournevis.
ECA
ATTENTION
Veiller à ne pas endommager le balai pen-
dant le montage.3. Monter:
• Joint torique “1”
• Carcasse du démarreur “2”
ECA
ATTENTION
Installer la pièce présentant une plus petite
différence d'étape “a” avec l'aimant de la
carcasse du démarreur vers le couvercle
avant du démarreur.
N.B.
Aligner le repère “b” de la carcasse du démar-
reur et le repère “c” du couvercle arrière du dé-
marreur.
4. Monter:
• Circlip
• Rondelle plate “1”
• Joint torique “2”
• Rondelle (couvercle avant du démarreur) “3”
• Couvercle avant du démarreur “4”
N.B.
• Pour le montage, aligner les ergots de la ron-
delle avec les fentes du couvercle avant.
• Aligner le repère “a” de la carcasse du démar-
reur et le repère “b” du couvercle avant du dé-
marreur. Tension du ressort du charbon
3.92–5.88 N (400–600 gf, 14.11–
21.17 oz)
New
a1
2
bc
New

DÉMARREUR ÉLECTRIQUE
6-40
5. Monter:
• Boulon “1”
• Joint torique “2”
N.B.
Appliquer de la graisse à base de savon de lith-
ium sur le joint torique.
New

EMBRAYAGE
6-41
FAS2GB2267
EMBRAYAGE
Dépose de l’embrayage
Ordre Nom de la pièce Qté Remarques
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-21.
Pédale de frein Voir “DEPOSE DU MOTEUR” à la page 6-1.
1 Câble d’embrayage 1 Déconnecter.
2 Couvercle d’embrayage 1
3 Joint 1
4 Ressort d’appui du plateau de pression 5
5 Plateau de pression 1
6 Tige de débrayage 1 1
7 Circlip 1
8 Rondelle 1
9 Roulement 1
10 Bille 1
11 Tige de débrayage 2 1
12 Disque garni 1 4
13 Disque d’embrayage 8
New
New
New
2
3 45
(5)
(6)78961011
12
22
1
15
12
13
13
18
1920 17
16
14
13
T.R.
T.R.
T.R.
T.R.
LT
21
72

EMBRAYAGE
6-42
14 Plaquette de progressivité 1
15 Disque garni 2 5 Couleur d'identification (pourpre)
16 Noix d’embrayage 1
17 Rondelle de butée 1
18 Pignon mené de transmission primaire 1
19 Entretoise 1
20 Roulement 1
21 Rondelle 1
22 Arbre de tige de poussée 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose de l’embrayage
Ordre Nom de la pièce Qté Remarques
New
New
New
2
3 45
(5)
(6)78961011
12
22
1
15
12
13
13
18
1920 17
16
14
13
T.R.
T.R.
T.R.
T.R.
LT
21
72

EMBRAYAGE
6-43
Dépose du couvercle droit de carter moteur
Ordre Nom de la pièce Qté Remarques
Protège-carter Voir “DEPOSE DU MOTEUR” à la page 6-1.
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-21.
Liquide de refroidissementVidanger.
Voir “CHANGEMENT DU LIQUIDE DE RE-
FROIDISSEMENT” à la page 3-13.
Pédale de frein Voir “DEPOSE DU MOTEUR” à la page 6-1.
Couvercle d’embrayage Voir “EMBRAYAGE” à la page 6-41.
1 Couvercle d’élément de filtre à huile 1
2 Élément de filtre à huile 1
3 Tuyau de radiateur 2 1
4 Pédale de kick 1
5 Couvercle de carter droit 1
6 Joints 1
7Goujon 2
8 Entretoise épaulée 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
T.R.
LS
New
New
67
2
5
4
1
7 8
New
3
LS
New
New
LS
NewNew
LT
LS

EMBRAYAGE
6-44
FAS2GB2268DÉPOSE DE L’EMBRAYAGE
1. Déposer:
• Écrou de noix d’embrayage “1”
• Rondelle-frein 2
• Noix d’embrayage “3”
N.B.
• Redresser l’onglet de la rondelle-frein.
• Tout en maintenant la noix d’embrayage avec
le support d'embrayage “4”, desserrer l'écrou
de noix d’embrayage.
FAS2GB2269CONTRÔLE DES DISQUES GARNIS
1. Contrôler:
• Disque garni
Endommagement/usure  Remplacer l’en-
semble des disques garnis.
2. Mesurer:
• Epaisseur du disque garni
Hors spécifications  Remplacer l’ensem-
ble des disques garnis.
N.B.
Mesurer le disque garni à quatre endroits.
FAS2GB2270CONTRÔLE DES DISQUES LISSES
1. Contrôler:
• Disque d’embrayage
Endommagement  Remplacer l’ensemble
des disques d’embrayage.
2. Mesurer:
• Déformation du disque d’embrayage
(avec un marbre et un calibre d’épaisseur
“1”)
Hors spécifications  Remplacer l’ensem-
ble des disques d’embrayage.
FAS2GB2271CONTRÔLE DES RESSORTS D’APPUI DU
PLATEAU DE PRESSION
1. Contrôler:
• Ressort d’appui du plateau de pression
Endommagement  Remplacer l’ensemble
des ressorts d’appui du plateau de pression.
2. Mesurer:
• Longueur libre de ressort d’appui du plateau
de pression
Hors spécifications  Remplacer l’ensem-
ble des ressorts d’appui du plateau de pres-
sion. Outil de maintien d’embrayage
90890-04086
Outil de maintien d’embrayage
YM-91042
Epaisseur des disques garnis
2.90–3.10 mm (0.114–0.122 in)
Limite d’usure
2.85 mm (0.112 in)
34
12
Déformation maximum
0.10 mm (0.004 in)
Longueur libre des ressorts d’em-
brayage
47.80 mm (1.88 in)
Limite
45.41 mm (1.79 in)

EMBRAYAGE
6-45

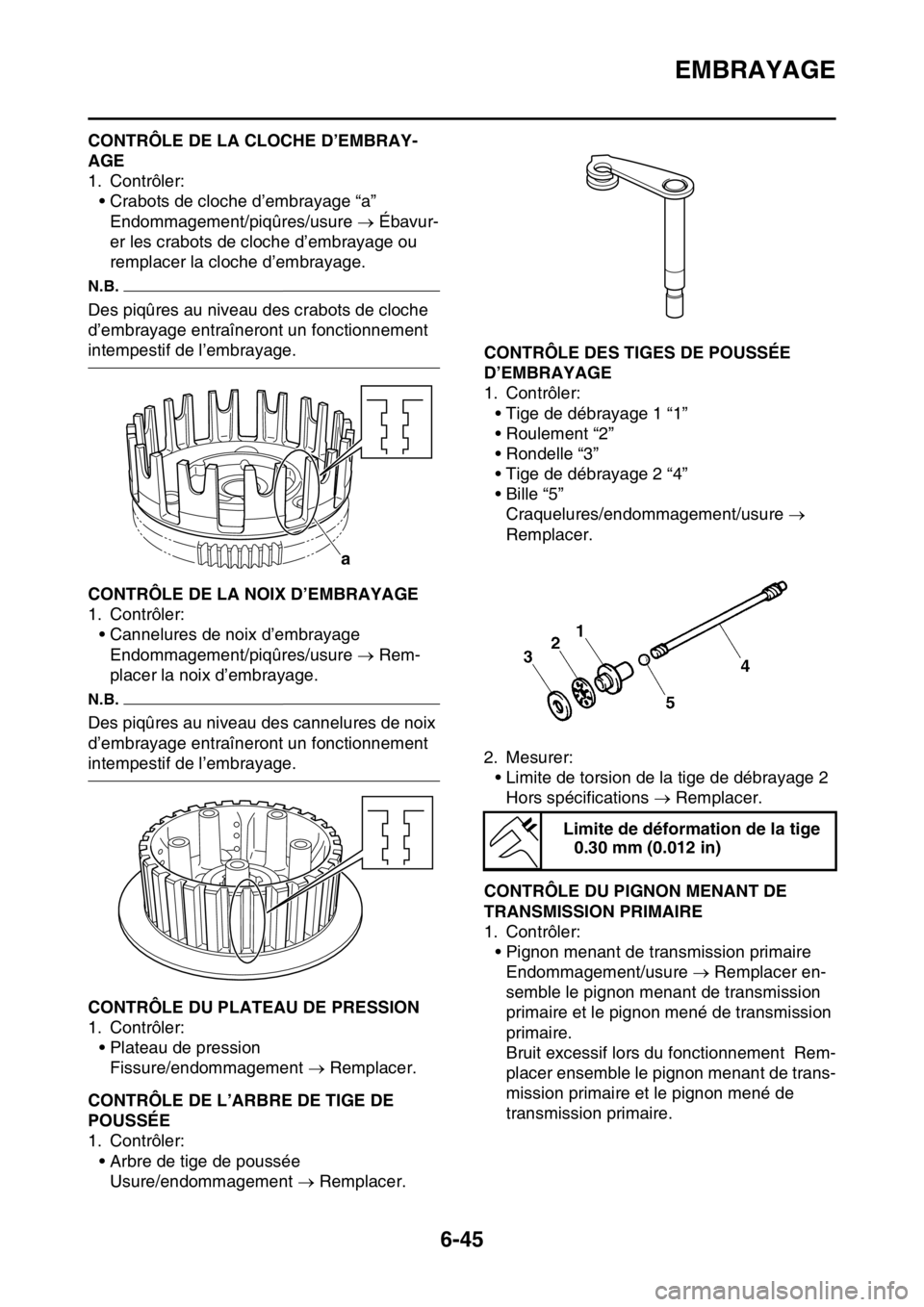

FAS2GB2272CONTRÔLE DE LA CLOCHE D’EMBRAY-
AGE
1. Contrôler:
• Crabots de cloche d’embrayage “a”
Endommagement/piqûres/usure  Ébavur-
er les crabots de cloche d’embrayage ou
remplacer la cloche d’embrayage.
N.B.
Des piqûres au niveau des crabots de cloche
d’embrayage entraîneront un fonctionnement
intempestif de l’embrayage.
FAS2GB2273CONTRÔLE DE LA NOIX D’EMBRAYAGE
1. Contrôler:
• Cannelures de noix d’embrayage
Endommagement/piqûres/usure  Rem-
placer la noix d’embrayage.
N.B.
Des piqûres au niveau des cannelures de noix
d’embrayage entraîneront un fonctionnement
intempestif de l’embrayage.
FAS2GB2274CONTRÔLE DU PLATEAU DE PRESSION
1. Contrôler:
• Plateau de pression
Fissure/endommagement  Remplacer.
FAS2GB2275CONTRÔLE DE L’ARBRE DE TIGE DE
POUSSÉE
1. Contrôler:
• Arbre de tige de poussée
Usure/endommagement  Remplacer.
FAS2GB2276CONTRÔLE DES TIGES DE POUSSÉE
D’EMBRAYAGE
1. Contrôler:
• Tige de débrayage 1 “1”
• Roulement “2”
• Rondelle “3”
• Tige de débrayage 2 “4”
• Bille “5”
Craquelures/endommagement/usure 
Remplacer.
2. Mesurer:
• Limite de torsion de la tige de débrayage 2
Hors spécifications  Remplacer.
FAS2GB2277CONTRÔLE DU PIGNON MENANT DE
TRANSMISSION PRIMAIRE
1. Contrôler:
• Pignon menant de transmission primaire
Endommagement/usure  Remplacer en-
semble le pignon menant de transmission
primaire et le pignon mené de transmission
primaire.
Bruit excessif lors du fonctionnement Rem-
placer ensemble le pignon menant de trans-
mission primaire et le pignon mené de
transmission primaire.
a
Limite de déformation de la tige
0.30 mm (0.012 in)

EMBRAYAGE
6-46

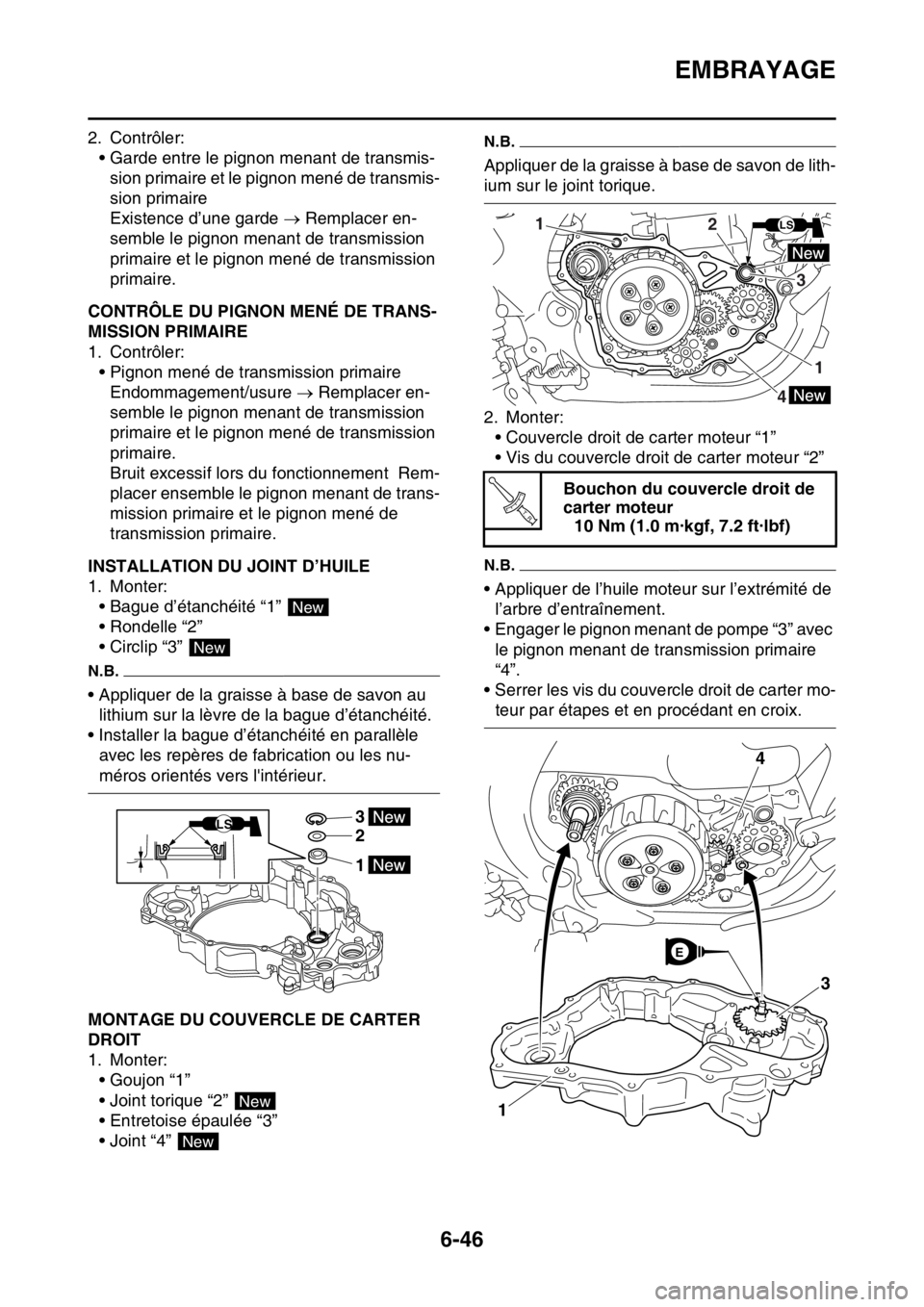

2. Contrôler:
• Garde entre le pignon menant de transmis-
sion primaire et le pignon mené de transmis-
sion primaire
Existence d’une garde  Remplacer en-
semble le pignon menant de transmission
primaire et le pignon mené de transmission
primaire.
FAS2GB2278CONTRÔLE DU PIGNON MENÉ DE TRANS-
MISSION PRIMAIRE
1. Contrôler:
• Pignon mené de transmission primaire
Endommagement/usure  Remplacer en-
semble le pignon menant de transmission
primaire et le pignon mené de transmission
primaire.
Bruit excessif lors du fonctionnement Rem-
placer ensemble le pignon menant de trans-
mission primaire et le pignon mené de
transmission primaire.
FAS2GB2279INSTALLATION DU JOINT D’HUILE
1. Monter:
• Bague d’étanchéité “1”
• Rondelle “2”
• Circlip “3”
N.B.
• Appliquer de la graisse à base de savon au
lithium sur la lèvre de la bague d’étanchéité.
• Installer la bague d’étanchéité en parallèle
avec les repères de fabrication ou les nu-
méros orientés vers l'intérieur.
FAS2GB2280MONTAGE DU COUVERCLE DE CARTER
DROIT
1. Monter:
• Goujon “1”
• Joint torique “2”
• Entretoise épaulée “3”
• Joint “4”
N.B.
Appliquer de la graisse à base de savon de lith-
ium sur le joint torique.
2. Monter:
• Couvercle droit de carter moteur “1”
• Vis du couvercle droit de carter moteur “2”
N.B.
• Appliquer de l’huile moteur sur l’extrémité de
l’arbre d’entraînement.
• Engager le pignon menant de pompe “3” avec
le pignon menant de transmission primaire
“4”.
• Serrer les vis du couvercle droit de carter mo-
teur par étapes et en procédant en croix.
New
New
3
2
1
LS
New
New
Bouchon du couvercle droit de
carter moteur
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1
3
2
4
LS
T R..
3
1
4
E

EMBRAYAGE
6-47

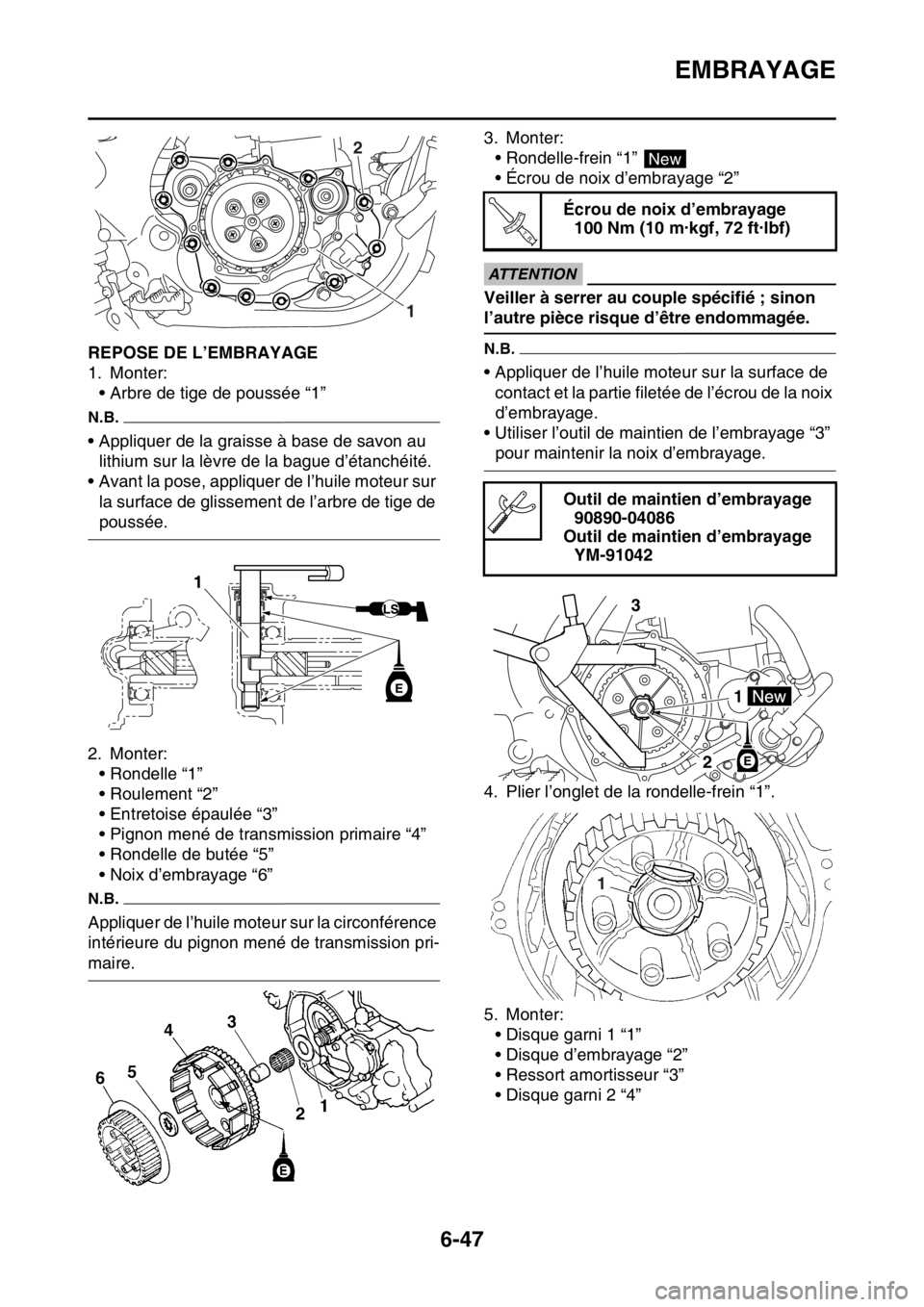

FAS2GB2281REPOSE DE L’EMBRAYAGE
1. Monter:
• Arbre de tige de poussée “1”
N.B.
• Appliquer de la graisse à base de savon au
lithium sur la lèvre de la bague d’étanchéité.
• Avant la pose, appliquer de l’huile moteur sur
la surface de glissement de l’arbre de tige de
poussée.
2. Monter:
• Rondelle “1”
• Roulement “2”
• Entretoise épaulée “3”
• Pignon mené de transmission primaire “4”
• Rondelle de butée “5”
• Noix d’embrayage “6”
N.B.
Appliquer de l’huile moteur sur la circonférence
intérieure du pignon mené de transmission pri-
maire.3. Monter:
• Rondelle-frein “1”
• Écrou de noix d’embrayage “2”
ECA
ATTENTION
Veiller à serrer au couple spécifié ; sinon
l’autre pièce risque d’être endommagée.
N.B.
• Appliquer de l’huile moteur sur la surface de
contact et la partie filetée de l’écrou de la noix
d’embrayage.
• Utiliser l’outil de maintien de l’embrayage “3”
pour maintenir la noix d’embrayage.
4. Plier l’onglet de la rondelle-frein “1”.
5. Monter:
• Disque garni 1 “1”
• Disque d’embrayage “2”
• Ressort amortisseur “3”
• Disque garni 2 “4”
1
2
1
Écrou de noix d’embrayage
100 Nm (10 m·kgf, 72 ft·lbf)
Outil de maintien d’embrayage
90890-04086
Outil de maintien d’embrayage
YM-91042
New
T R..
3
21
1
