YAMAHA WR 250R 2011 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2011, Model line: WR 250R, Model: YAMAHA WR 250R 2011Pages: 98, PDF Dimensioni: 2.62 MB

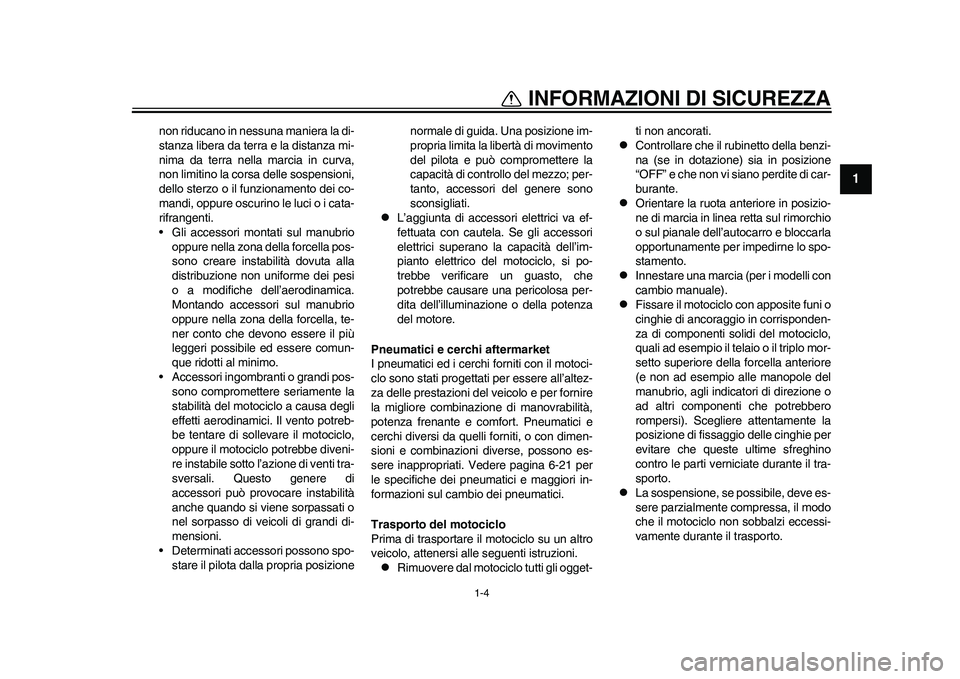

Page 11 of 98
1-4
1
INFORMAZIONI DI SICUREZZA
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
• Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
• Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
• Determinati accessori possono spo-
stare il pilota dalla propria posizionenormale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-21 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal motociclo tutti gli ogget-ti non ancorati.
Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
Innestare una marcia (per i modelli con
cambio manuale).
Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
32D-9-H6.book 4 ページ 2011年1月12日 水曜日 午後1時32分

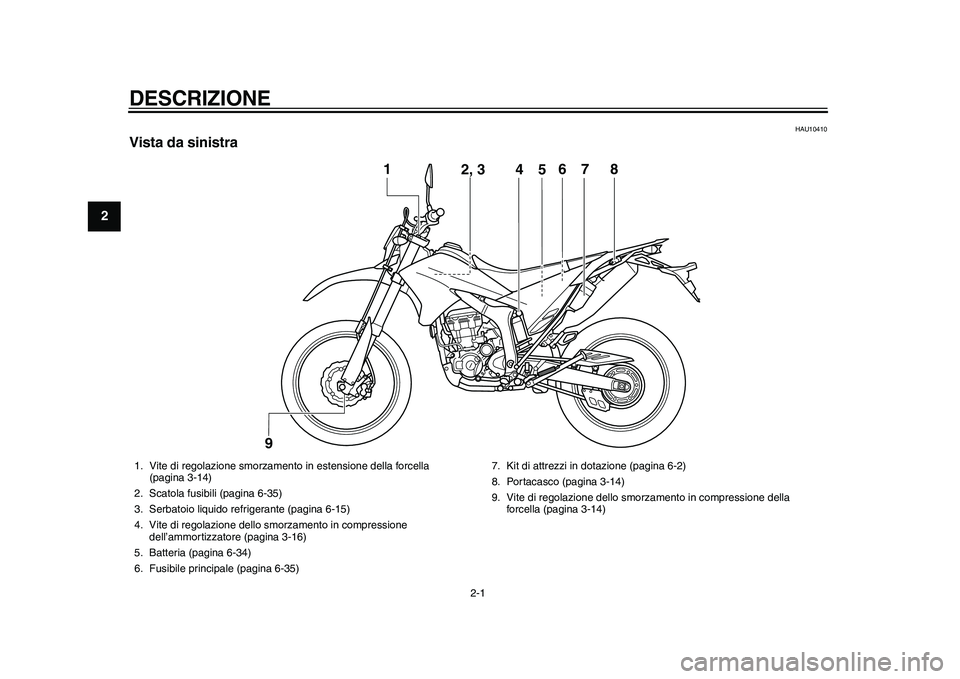

Page 12 of 98
2-1
12
DESCRIZIONE
HAU10410
Vista da sinistra
4
5
1
2, 3
6
7
8
9
1. Vite di regolazione smorzamento in estensione della forcella
(pagina 3-14)
2. Scatola fusibili (pagina 6-35)
3. Serbatoio liquido refrigerante (pagina 6-15)
4. Vite di regolazione dello smorzamento in compressione
dell’ammortizzatore (pagina 3-16)
5. Batteria (pagina 6-34)
6. Fusibile principale (pagina 6-35)7. Kit di attrezzi in dotazione (pagina 6-2)
8. Portacasco (pagina 3-14)
9. Vite di regolazione dello smorzamento in compressione della
forcella (pagina 3-14)
32D-9-H6.book 1 ページ 2011年1月12日 水曜日 午後1時32分

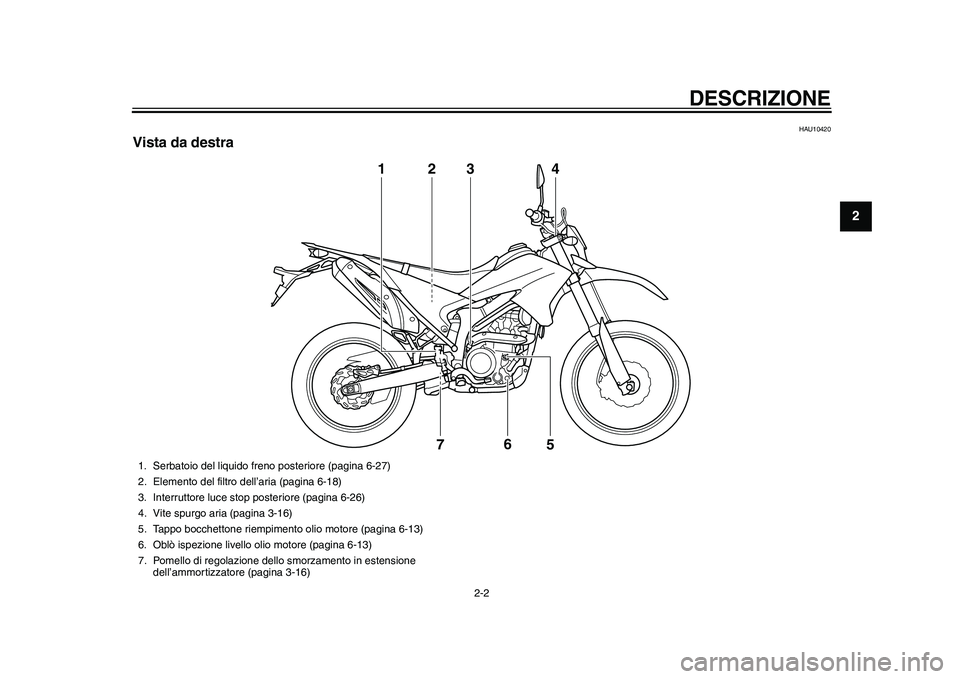

Page 13 of 98
DESCRIZIONE
2-2
23
4
5
6
7
8
9
HAU10420
Vista da destra
3 12
76
5
4
1. Serbatoio del liquido freno posteriore (pagina 6-27)
2. Elemento del filtro dell’aria (pagina 6-18)
3. Interruttore luce stop posteriore (pagina 6-26)
4. Vite spurgo aria (pagina 3-16)
5. Tappo bocchettone riempimento olio motore (pagina 6-13)
6. Oblò ispezione livello olio motore (pagina 6-13)
7. Pomello di regolazione dello smorzamento in estensione
dell’ammortizzatore (pagina 3-16)
32D-9-H6.book 2 ページ 2011年1月12日 水曜日 午後1時32分

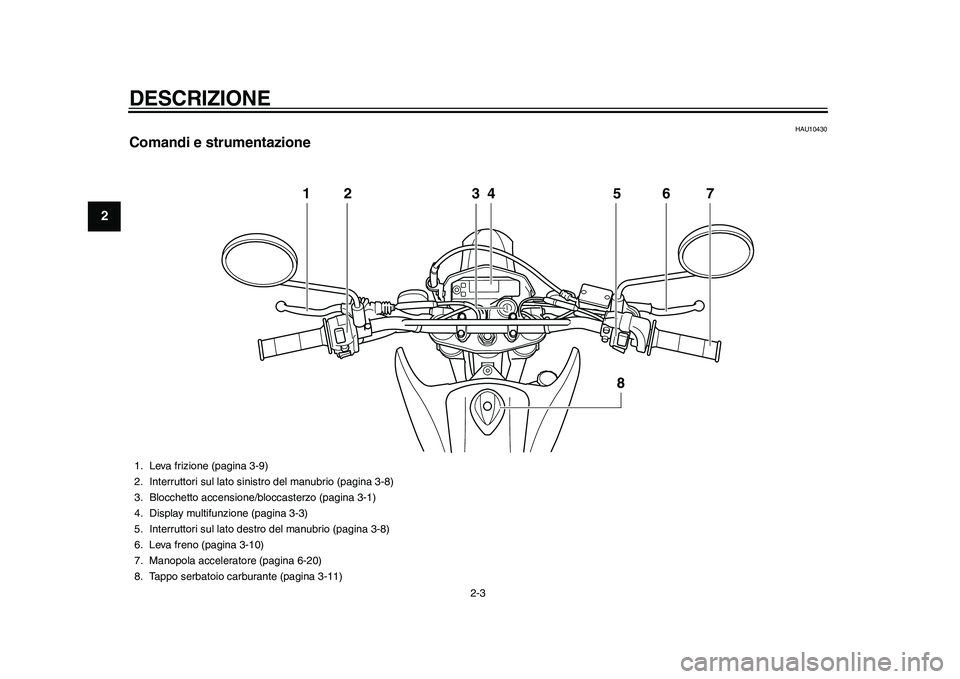

Page 14 of 98
DESCRIZIONE
2-3
12
3
4
5
6
7
8
9
HAU10430
Comandi e strumentazione
12 34 5 6
8
7
1. Leva frizione (pagina 3-9)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Blocchetto accensione/bloccasterzo (pagina 3-1)
4. Display multifunzione (pagina 3-3)
5. Interruttori sul lato destro del manubrio (pagina 3-8)
6. Leva freno (pagina 3-10)
7. Manopola acceleratore (pagina 6-20)
8. Tappo serbatoio carburante (pagina 3-11)
32D-9-H6.book 3 ページ 2011年1月12日 水曜日 午後1時32分

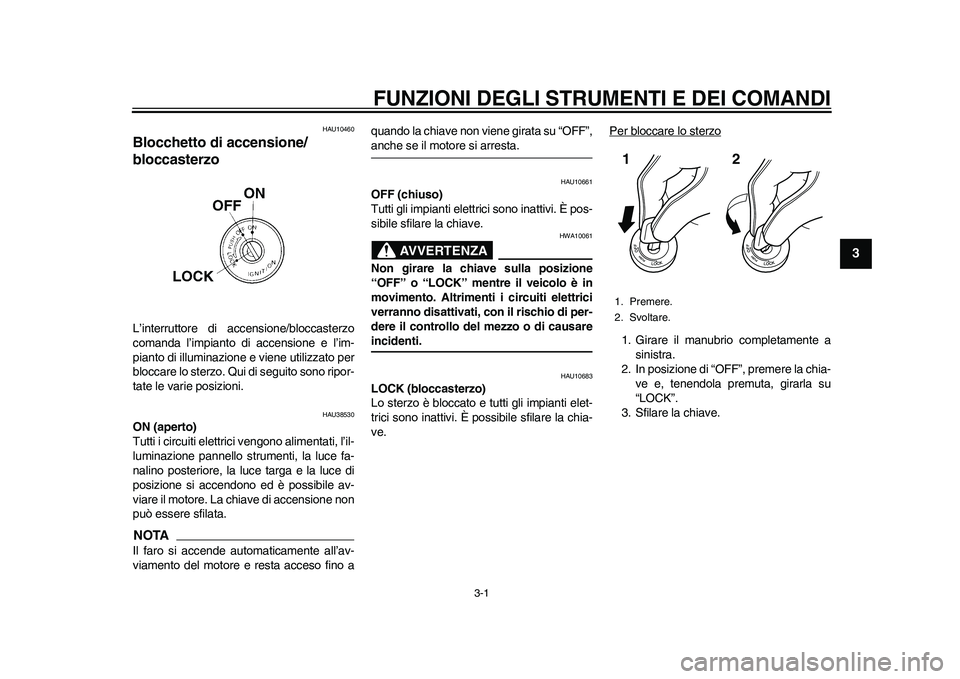

Page 15 of 98
3-1
234
5
6
7
8
9
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU10460
Blocchetto di accensione/
bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU38530
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino aquando la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.12
32D-9-H6.book 1 ページ 2011年1月12日 水曜日 午後1時32分

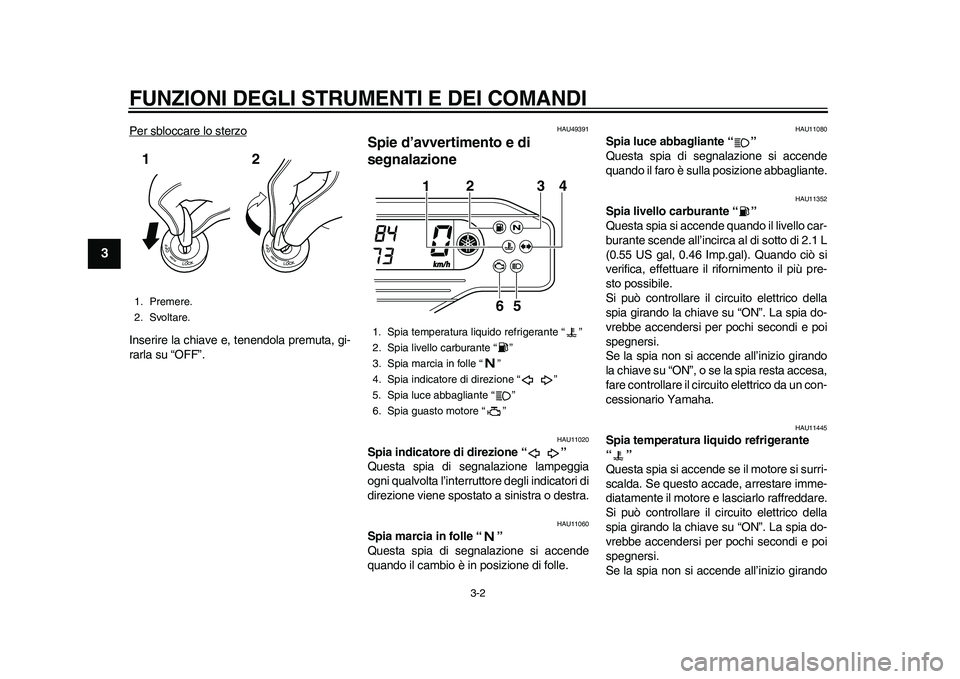

Page 16 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
1
23
4
5
6
7
8
9
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU49391
Spie d’avvertimento e di
segnalazione
HAU11020
Spia indicatore di direzione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11352
Spia livello carburante “ ”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 2.1 L
(0.55 US gal, 0.46 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11445
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
1. Premere.
2. Svoltare.12
1. Spia temperatura liquido refrigerante “ ”
2. Spia livello carburante “ ”
3. Spia marcia in folle “ ”
4. Spia indicatore di direzione “ ”
5. Spia luce abbagliante “ ”
6. Spia guasto motore “ ”
1234
5 6
32D-9-H6.book 2 ページ 2011年1月12日 水曜日 午後1時32分

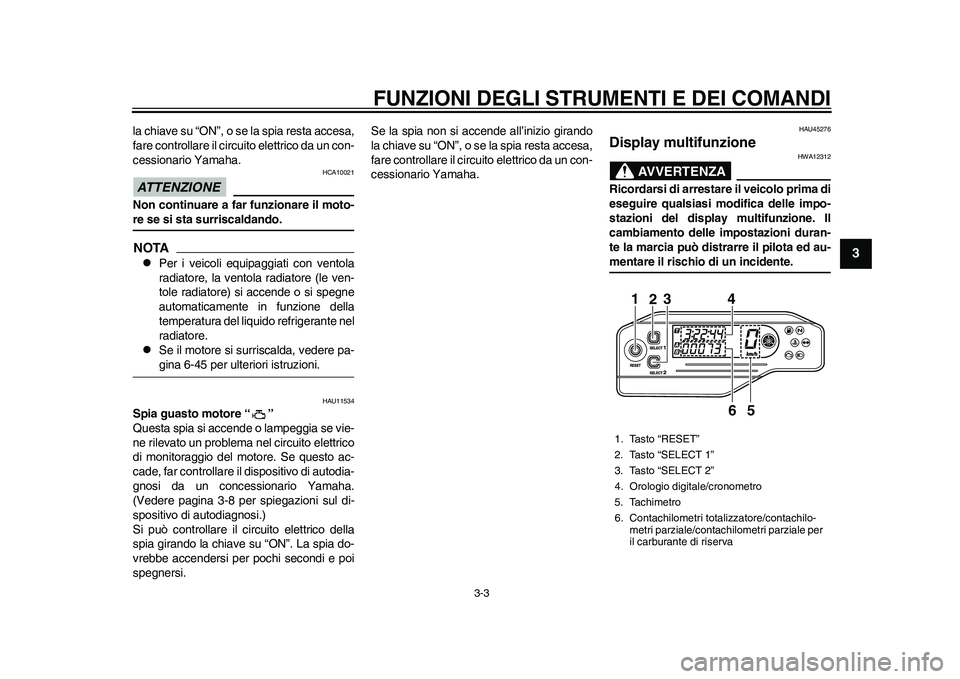

Page 17 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
234
5
6
7
8
9
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-re se si sta surriscaldando.NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.
Se il motore si surriscalda, vedere pa-gina 6-45 per ulteriori istruzioni.
HAU11534
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-8 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU45276
Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.1. Tasto “RESET”
2. Tasto “SELECT 1”
3. Tasto “SELECT 2”
4. Orologio digitale/cronometro
5. Tachimetro
6. Contachilometri totalizzatore/contachilo-
metri parziale/contachilometri parziale per
il carburante di riserva
1
23
4
5
6
32D-9-H6.book 3 ページ 2011年1月12日 水曜日 午後1時32分

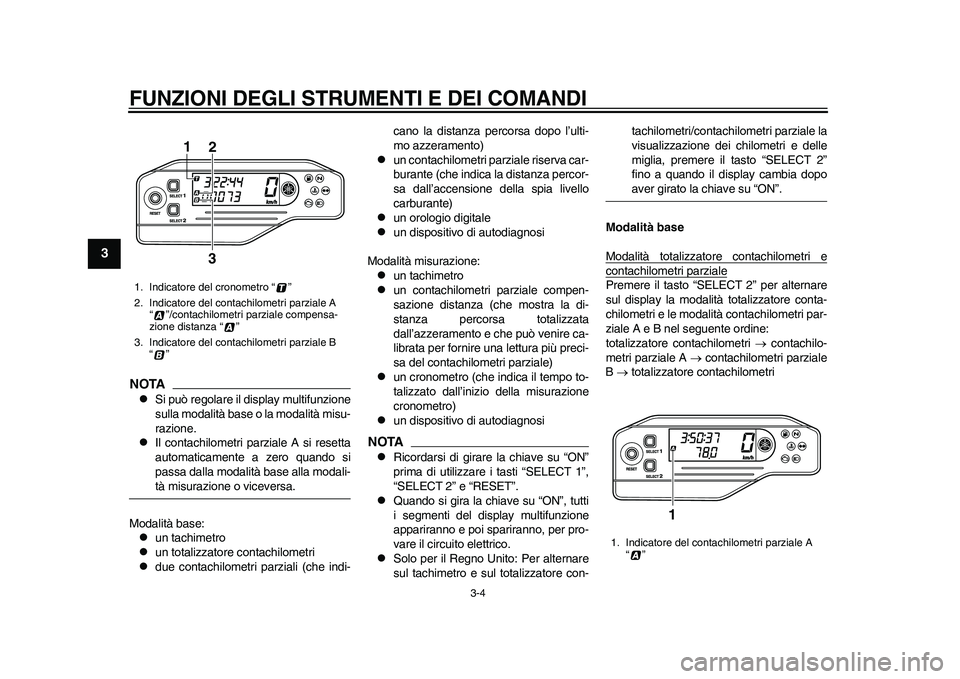

Page 18 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
1
23
4
5
6
7
8
9
NOTA
Si può regolare il display multifunzione
sulla modalità base o la modalità misu-
razione.
Il contachilometri parziale A si resetta
automaticamente a zero quando si
passa dalla modalità base alla modali-tà misurazione o viceversa.
Modalità base:
un tachimetro
un totalizzatore contachilometri
due contachilometri parziali (che indi-cano la distanza percorsa dopo l’ulti-
mo azzeramento)
un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)
un orologio digitale
un dispositivo di autodiagnosi
Modalità misurazione:
un tachimetro
un contachilometri parziale compen-
sazione distanza (che mostra la di-
stanza percorsa totalizzata
dall’azzeramento e che può venire ca-
librata per fornire una lettura più preci-
sa del contachilometri parziale)
un cronometro (che indica il tempo to-
talizzato dall’inizio della misurazione
cronometro)
un dispositivo di autodiagnosi
NOTA
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT 1”,
“SELECT 2” e “RESET”.
Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno e poi spariranno, per pro-
vare il circuito elettrico.
Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT 2”
fino a quando il display cambia dopo
aver girato la chiave su “ON”.
Modalità base
Modalità totalizzatore contachilometri e
contachilometri parzialePremere il tasto “SELECT 2” per alternare
sul display la modalità totalizzatore conta-
chilometri e le modalità contachilometri par-
ziale A e B nel seguente ordine:
totalizzatore contachilometri contachilo-
metri parziale A contachilometri parziale
B totalizzatore contachilometri
1. Indicatore del cronometro “ ”
2. Indicatore del contachilometri parziale A
“ ”/contachilometri parziale compensa-
zione distanza “ ”
3. Indicatore del contachilometri parziale B
“”
1
3
2
1. Indicatore del contachilometri parziale A
“”
1
32D-9-H6.book 4 ページ 2011年1月12日 水曜日 午後1時32分

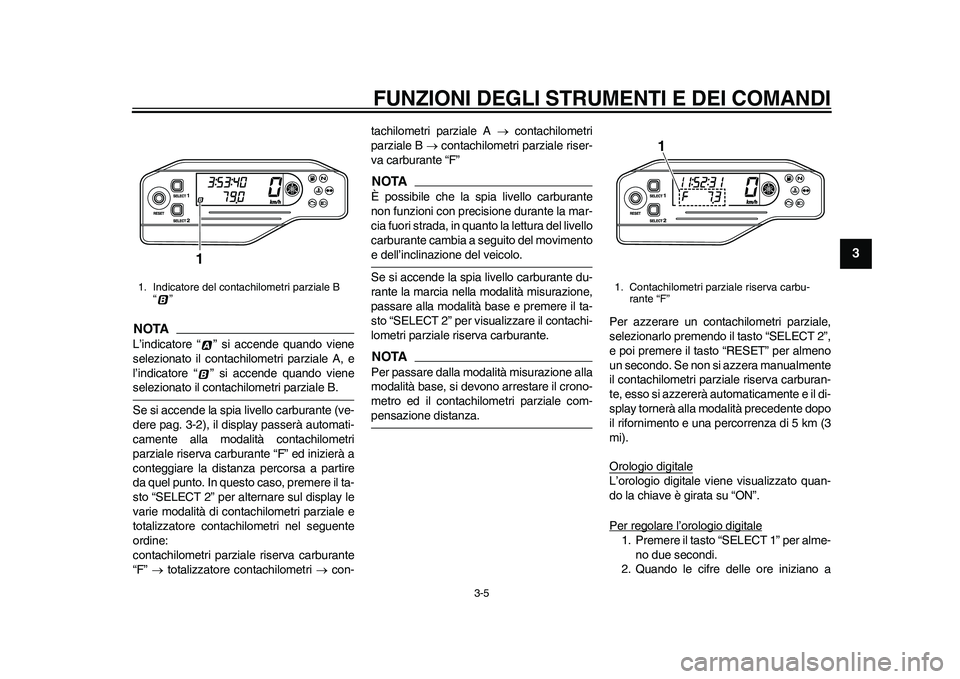

Page 19 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
234
5
6
7
8
9
NOTAL’indicatore “ ” si accende quando viene
selezionato il contachilometri parziale A, e
l’indicatore “ ” si accende quando vieneselezionato il contachilometri parziale B.
Se si accende la spia livello carburante (ve-
dere pag. 3-2), il display passerà automati-
camente alla modalità contachilometri
parziale riserva carburante “F” ed inizierà a
conteggiare la distanza percorsa a partire
da quel punto. In questo caso, premere il ta-
sto “SELECT 2” per alternare sul display le
varie modalità di contachilometri parziale e
totalizzatore contachilometri nel seguente
ordine:
contachilometri parziale riserva carburante
“F” totalizzatore contachilometri con-tachilometri parziale A contachilometri
parziale B contachilometri parziale riser-
va carburante “F”
NOTAÈ possibile che la spia livello carburante
non funzioni con precisione durante la mar-
cia fuori strada, in quanto la lettura del livello
carburante cambia a seguito del movimentoe dell’inclinazione del veicolo.
Se si accende la spia livello carburante du-
rante la marcia nella modalità misurazione,
passare alla modalità base e premere il ta-
sto “SELECT 2” per visualizzare il contachi-
lometri parziale riserva carburante.NOTAPer passare dalla modalità misurazione alla
modalità base, si devono arrestare il crono-
metro ed il contachilometri parziale com-pensazione distanza.Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT 2”,
e poi premere il tasto “RESET” per almeno
un secondo. Se non si azzera manualmente
il contachilometri parziale riserva carburan-
te, esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
Orologio digitale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ON”.
Per regolare l’orologio digitale1. Premere il tasto “SELECT 1” per alme-
no due secondi.
2. Quando le cifre delle ore iniziano a
1. Indicatore del contachilometri parziale B
“”
1
1. Contachilometri parziale riserva carbu-
rante “F”
1
32D-9-H6.book 5 ページ 2011年1月12日 水曜日 午後1時32分

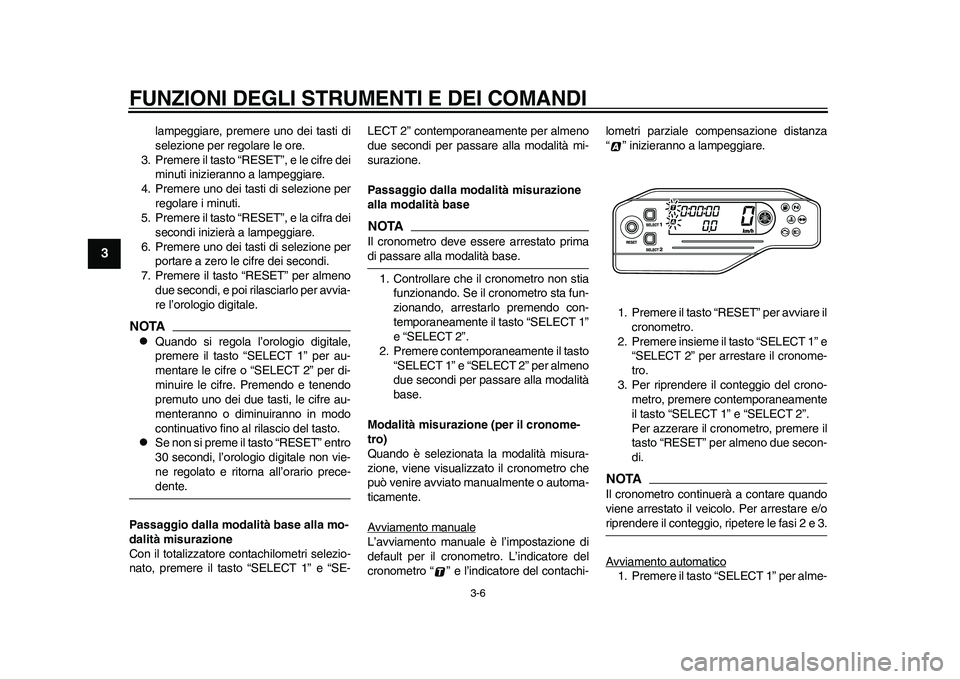

Page 20 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
1
23
4
5
6
7
8
9
lampeggiare, premere uno dei tasti di
selezione per regolare le ore.
3. Premere il tasto “RESET”, e le cifre dei
minuti inizieranno a lampeggiare.
4. Premere uno dei tasti di selezione per
regolare i minuti.
5. Premere il tasto “RESET”, e la cifra dei
secondi inizierà a lampeggiare.
6. Premere uno dei tasti di selezione per
portare a zero le cifre dei secondi.
7. Premere il tasto “RESET” per almeno
due secondi, e poi rilasciarlo per avvia-
re l’orologio digitale.
NOTA
Quando si regola l’orologio digitale,
premere il tasto “SELECT 1” per au-
mentare le cifre o “SELECT 2” per di-
minuire le cifre. Premendo e tenendo
premuto uno dei due tasti, le cifre au-
menteranno o diminuiranno in modo
continuativo fino al rilascio del tasto.
Se non si preme il tasto “RESET” entro
30 secondi, l’orologio digitale non vie-
ne regolato e ritorna all’orario prece-dente.
Passaggio dalla modalità base alla mo-
dalità misurazione
Con il totalizzatore contachilometri selezio-
nato, premere il tasto “SELECT 1” e “SE-LECT 2” contemporaneamente per almeno
due secondi per passare alla modalità mi-
surazione.
Passaggio dalla modalità misurazione
alla modalità base
NOTAIl cronometro deve essere arrestato primadi passare alla modalità base.
1. Controllare che il cronometro non stia
funzionando. Se il cronometro sta fun-
zionando, arrestarlo premendo con-
temporaneamente il tasto “SELECT 1”
e “SELECT 2”.
2. Premere contemporaneamente il tasto
“SELECT 1” e “SELECT 2” per almeno
due secondi per passare alla modalità
base.
Modalità misurazione (per il cronome-
tro)
Quando è selezionata la modalità misura-
zione, viene visualizzato il cronometro che
può venire avviato manualmente o automa-
ticamente.
Avviamento manualeL’avviamento manuale è l’impostazione di
default per il cronometro. L’indicatore del
cronometro “ ” e l’indicatore del contachi-lometri parziale compensazione distanza
“ ” inizieranno a lampeggiare.
1. Premere il tasto “RESET” per avviare il
cronometro.
2. Premere insieme il tasto “SELECT 1” e
“SELECT 2” per arrestare il cronome-
tro.
3. Per riprendere il conteggio del crono-
metro, premere contemporaneamente
il tasto “SELECT 1” e “SELECT 2”.
Per azzerare il cronometro, premere il
tasto “RESET” per almeno due secon-
di.
NOTAIl cronometro continuerà a contare quando
viene arrestato il veicolo. Per arrestare e/oriprendere il conteggio, ripetere le fasi 2 e 3.
Avviamento automatico1. Premere il tasto “SELECT 1” per alme-
32D-9-H6.book 6 ページ 2011年1月12日 水曜日 午後1時32分
