YAMAHA WR 250X 2009 Instructieboekje (in Dutch)

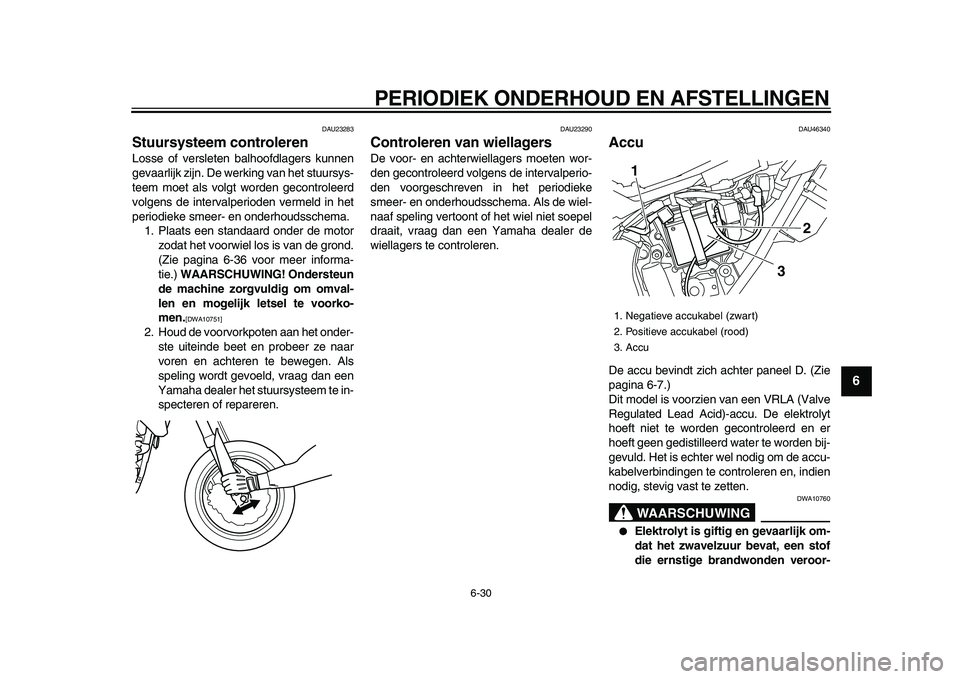

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
2
3
4
5
67
8
9

DAU23283
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-36 voor meer informa-
tie.)
WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorko-
men.
[DWA10751]

2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU46340
Accu
De accu bevindt zich achter paneel D. (Zie
pagina 6-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, stevig vast te zetten.
WAARSCHUWING

DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu
3
2
1
✼✦✥✱✱✦✱✣ ✦✣


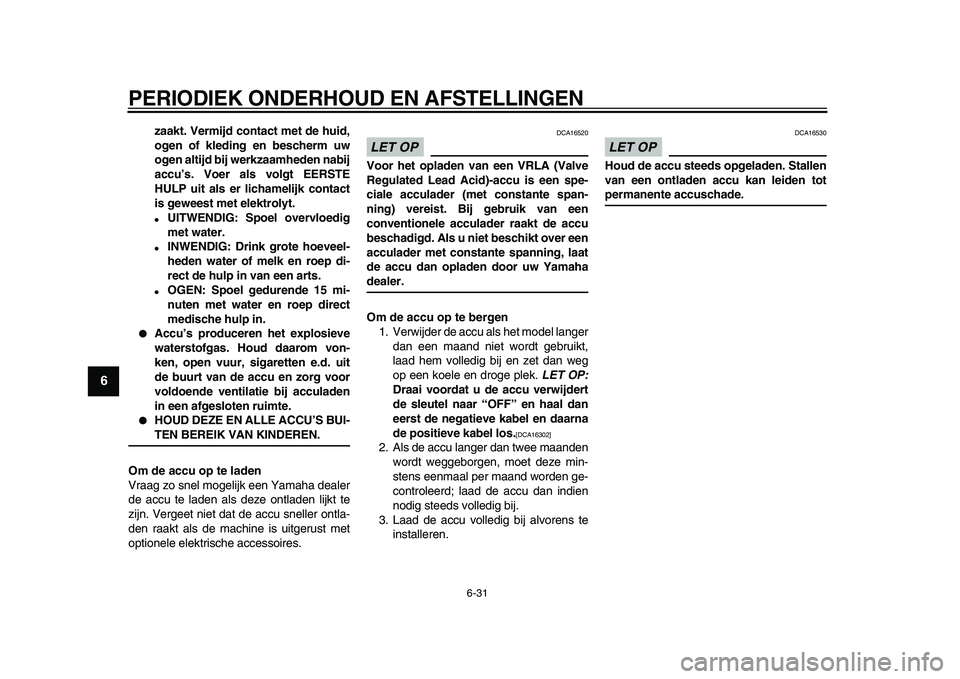

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
1
2
3
4
5
6
7
8
9

zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.

UITWENDIG: Spoel overvloedig
met water.

INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.

OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP

DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.
Om de accu op te bergen
1. Verwijder de accu als het model langer
dan een maand niet wordt gebruikt,
laad hem volledig bij en zet dan weg
op een koele en droge plek.
LET OP:
Draai voordat u de accu verwijdert
de sleutel naar “OFF” en haal dan
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA16302]

2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
LET OP

DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
✼✦✥✱✱✦✱✣ ✦✤




PERIODIEK ONDERHOUD EN AFSTELLINGEN

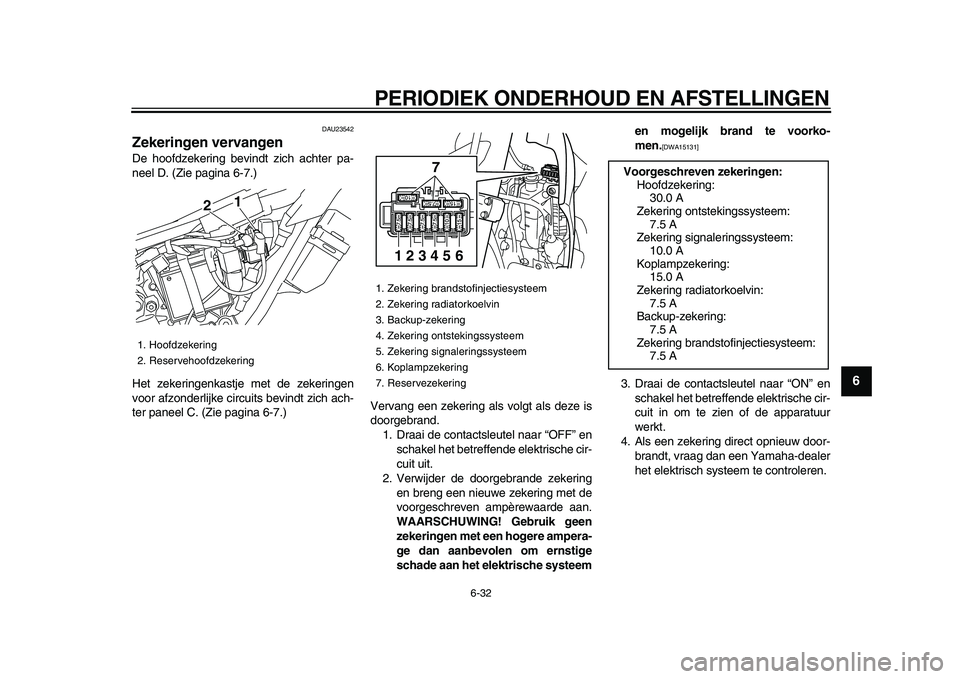

6-32
2
3
4
5
67
8
9

DAU23542
Zekeringen vervangen
De hoofdzekering bevindt zich achter pa-
neel D. (Zie pagina 6-7.)
Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich ach-
ter paneel C. (Zie pagina 6-7.)Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeemen mogelijk brand te voorko-
men.
[DWA15131]

3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als een zekering direct opnieuw door-
brandt, vraag dan een Yamaha-dealer
het elektrisch systeem te controleren.
1. Hoofdzekering
2. Reservehoofdzekering
21

1. Zekering brandstofinjectiesysteem
2. Zekering radiatorkoelvin
3. Backup-zekering
4. Zekering ontstekingssysteem
5. Zekering signaleringssysteem
6. Koplampzekering
7. Reservezekering
7
123456

Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering signaleringssysteem:
10.0 A
Koplampzekering:
15.0 A
Zekering radiatorkoelvin:
7.5 A
Backup-zekering:
7.5 A
Zekering brandstofinjectiesysteem:
7.5 A
✼✦✥✱✱✦✱✣ ✦✥




PERIODIEK ONDERHOUD EN AFSTELLINGEN

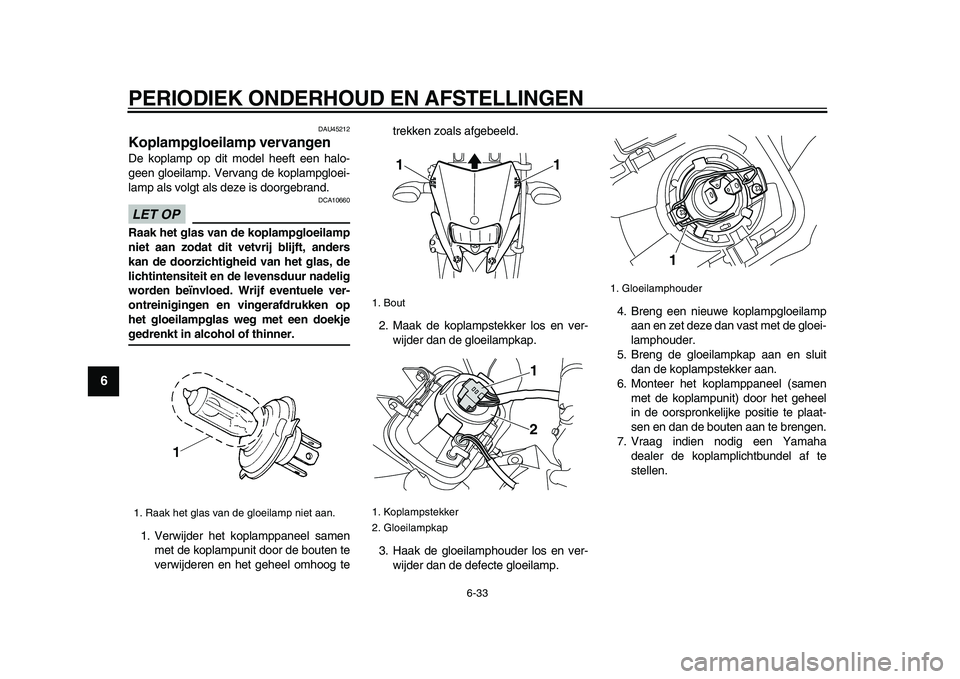

6-33
1
2
3
4
5
6
7
8
9

DAU45212
Koplampgloeilamp vervangen
De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
LET OP

DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner.
1. Verwijder het koplamppaneel samen
met de koplampunit door de bouten te
verwijderen en het geheel omhoog tetrekken zoals afgebeeld.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer het koplamppaneel (samen
met de koplampunit) door het geheel
in de oorspronkelijke positie te plaat-
sen en dan de bouten aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
1. Raak het glas van de gloeilamp niet aan.
1. Bout
1. Koplampstekker
2. Gloeilampkap
1
1
1
2

1. Gloeilamphouder
1
✼✦✥✱✱✦✱✣ ✦✦




PERIODIEK ONDERHOUD EN AFSTELLINGEN

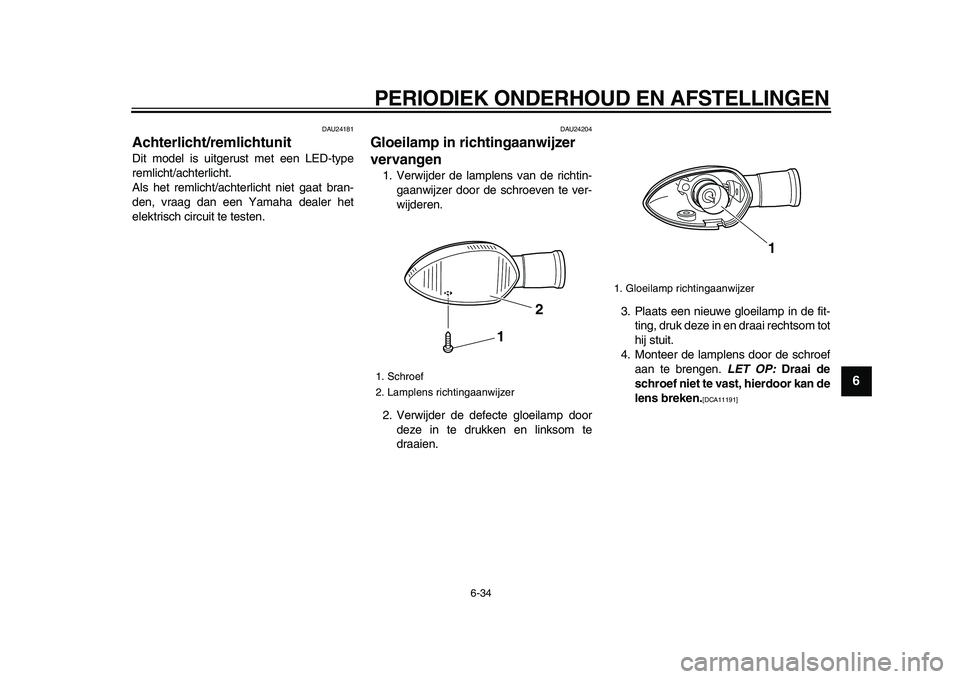

6-34
2
3
4
5
67
8
9

DAU24181
Achterlicht/remlichtunit
Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU24204
Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.
LET OP:
Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]

1. Schroef
2. Lamplens richtingaanwijzer
1
2

1. Gloeilamp richtingaanwijzer
1
✼✦✥✱✱✦✱✣ ✦✧




PERIODIEK ONDERHOUD EN AFSTELLINGEN

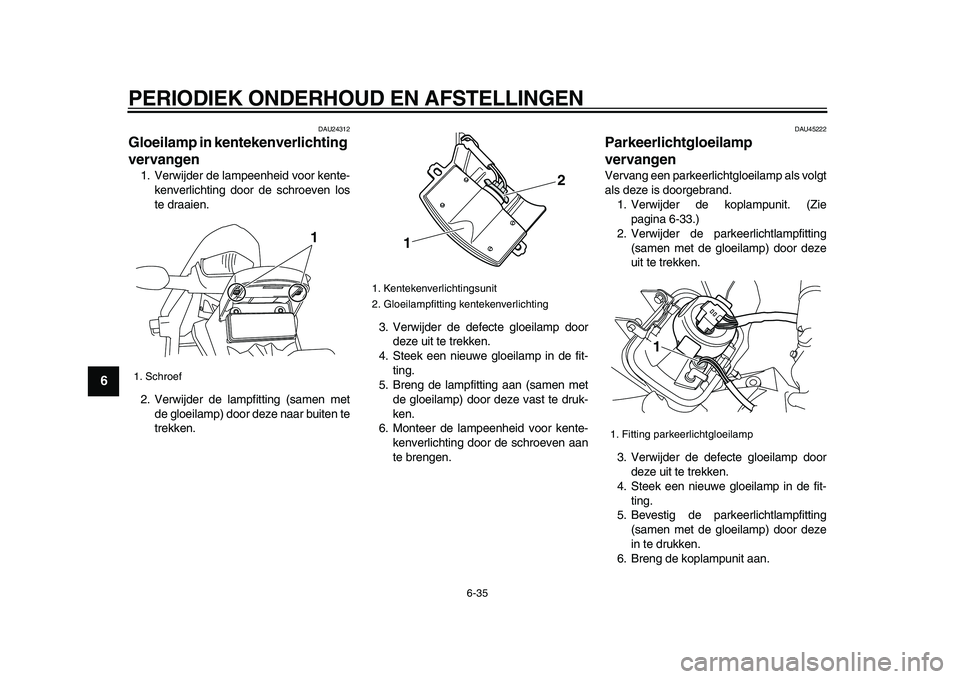

6-35
1
2
3
4
5
6
7
8
9

DAU24312
Gloeilamp in kentekenverlichting
vervangen
1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
DAU45222
Parkeerlichtgloeilamp
vervangen
Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie
pagina 6-33.)
2. Verwijder de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Breng de koplampunit aan.
1. Schroef
1

1. Kentekenverlichtingsunit
2. Gloeilampfitting kentekenverlichting
12

1. Fitting parkeerlichtgloeilamp
1
✼✦✥✱✱✦✱✣ ✦




PERIODIEK ONDERHOUD EN AFSTELLINGEN

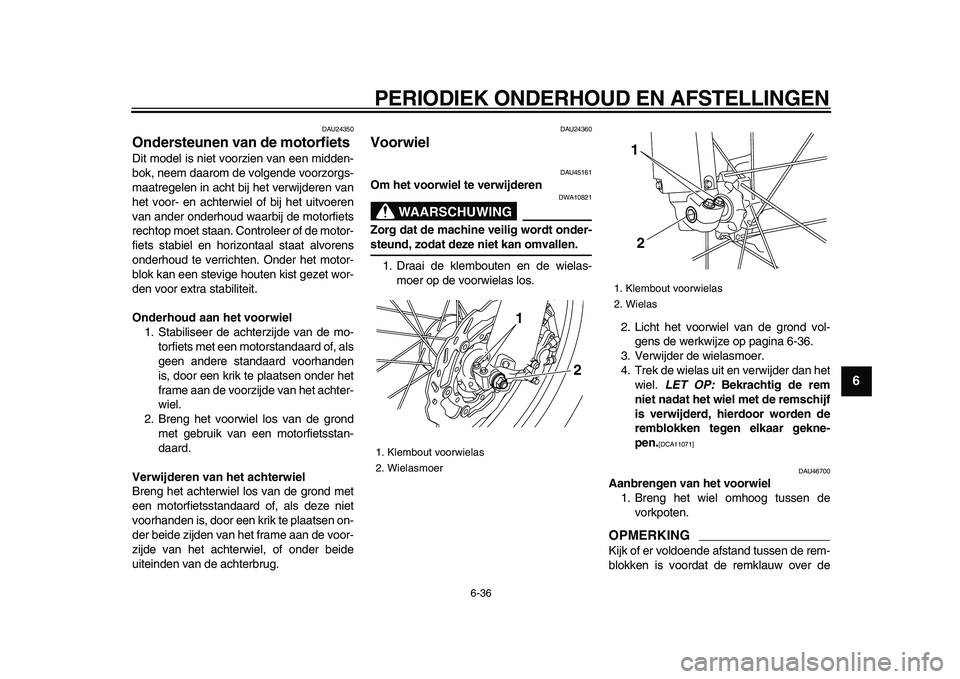

6-36
2
3
4
5
67
8
9

DAU24350
Ondersteunen van de motorfiets
Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.

DAU24360
Voorwiel
DAU45161
Om het voorwiel te verwijderen
WAARSCHUWING

DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.
1. Draai de klembouten en de wielas-
moer op de voorwielas los.
2. Licht het voorwiel van de grond vol-
gens de werkwijze op pagina 6-36.
3. Verwijder de wielasmoer.
4. Trek de wielas uit en verwijder dan het
wiel.
LET OP:
Bekrachtig de rem
niet nadat het wiel met de remschijf
is verwijderd, hierdoor worden de
remblokken tegen elkaar gekne-
pen.
[DCA11071]

DAU46700
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
OPMERKING

Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
1. Klembout voorwielas
2. Wielasmoer
2
1

1. Klembout voorwielas
2. Wielas
1
2
✼✦✥✱✱✦✱✣ ✦✩




PERIODIEK ONDERHOUD EN AFSTELLINGEN

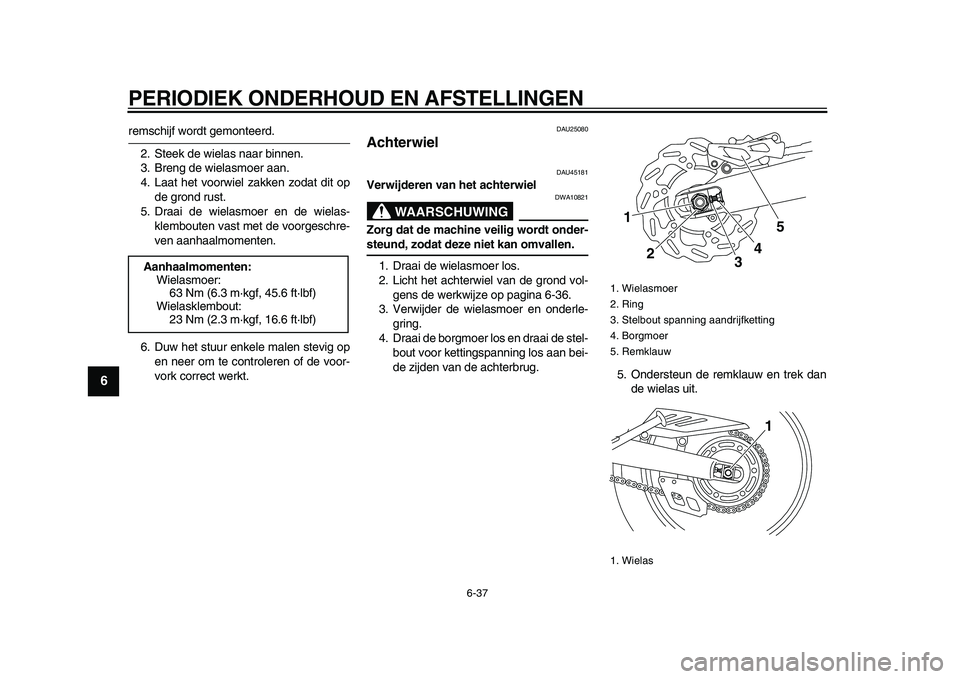

6-37
1
2
3
4
5
6
7
8
9

remschijf wordt gemonteerd.
2. Steek de wielas naar binnen.
3. Breng de wielasmoer aan.
4. Laat het voorwiel zakken zodat dit op
de grond rust.
5. Draai de wielasmoer en de wielas-
klembouten vast met de voorgeschre-
ven aanhaalmomenten.
6. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
DAU25080
Achterwiel
DAU45181
Verwijderen van het achterwiel
WAARSCHUWING

DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.
1. Draai de wielasmoer los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-36.
3. Verwijder de wielasmoer en onderle-
gring.
4. Draai de borgmoer los en draai de stel-
bout voor kettingspanning los aan bei-
de zijden van de achterbrug.
5. Ondersteun de remklauw en trek dan
de wielas uit.
Aanhaalmomenten:
Wielasmoer:
63 Nm (6.3 m·kgf, 45.6 ft·lbf)
Wielasklembout:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
1. Wielasmoer
2. Ring
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Remklauw
1. Wielas
1
34
2
51
✼✦✥✱✱✦✱✣ ✦✪




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
2
3
4
5
67
8
9

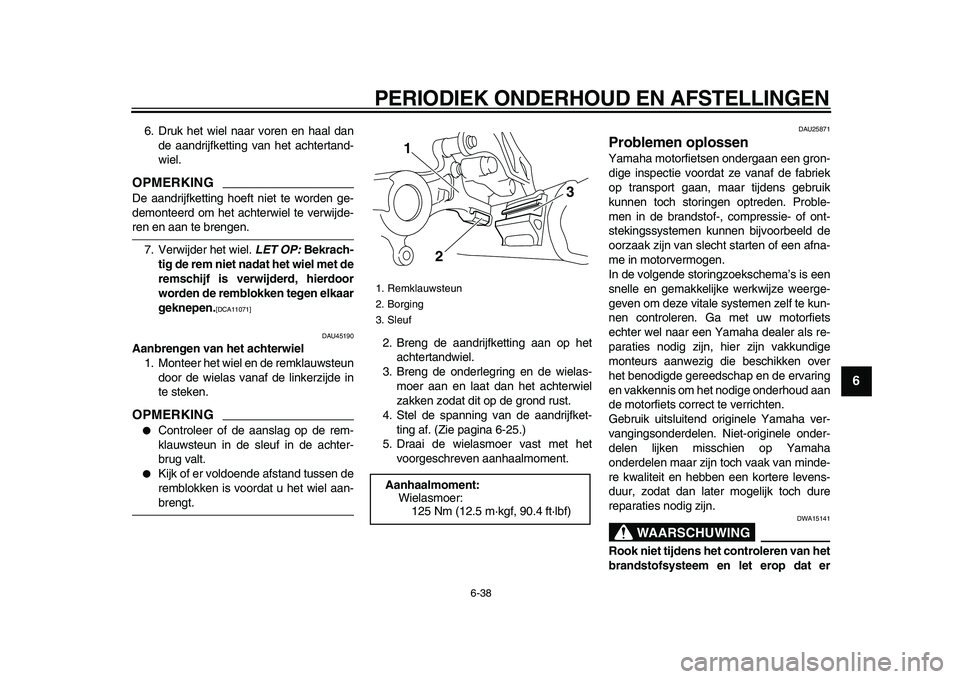

6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKING

De aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-
ren en aan te brengen.
7. Verwijder het wiel.
LET OP:
Bekrach-
tig de rem niet nadat het wiel met de
remschijf is verwijderd, hierdoor
worden de remblokken tegen elkaar
geknepen.
[DCA11071]

DAU45190
Aanbrengen van het achterwiel
1. Monteer het wiel en de remklauwsteun
door de wielas vanaf de linkerzijde in
te steken.
OPMERKING


Controleer of de aanslag op de rem-
klauwsteun in de sleuf in de achter-
brug valt.

Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-
brengt.2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de onderlegring en de wielas-
moer aan en laat dan het achterwiel
zakken zodat dit op de grond rust.
4. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-25.)
5. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
DAU25871
Problemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud aan
de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING

DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
1. Remklauwsteun
2. Borging
3. Sleuf
Aanhaalmoment:
Wielasmoer:
125 Nm (12.5 m·kgf, 90.4 ft·lbf)
1
2
3
✼✦✥✱✱✦✱✣ ✦✫




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-39
1
2
3
4
5
6
7
8
9

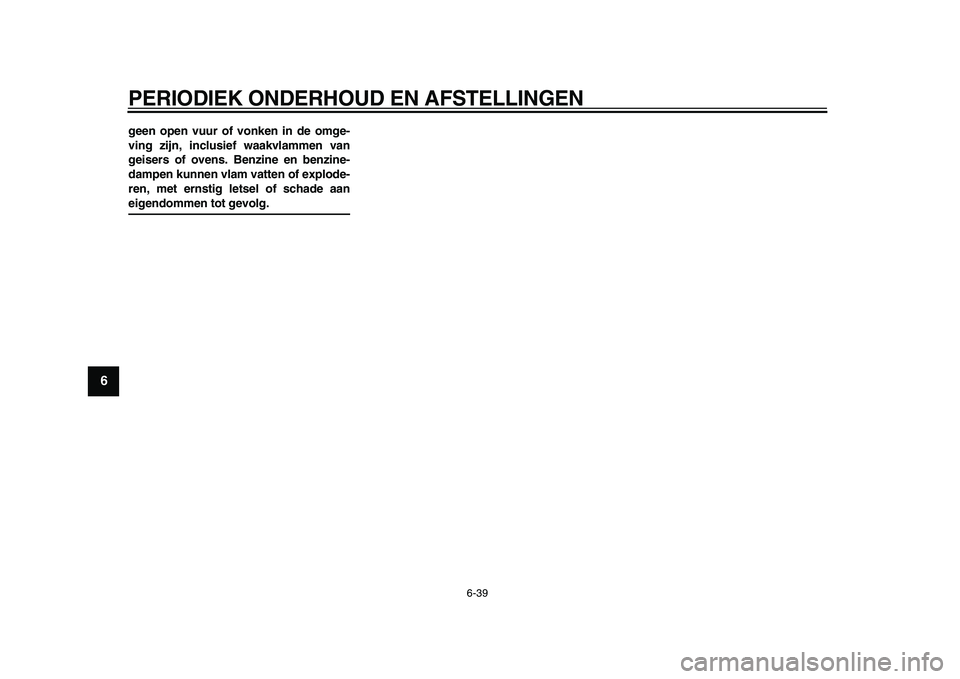

geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
✼✦✥✱✱✦✱✣ ✦✬
