YAMAHA WR 250X 2009 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
2
3
4
5
67
8
9

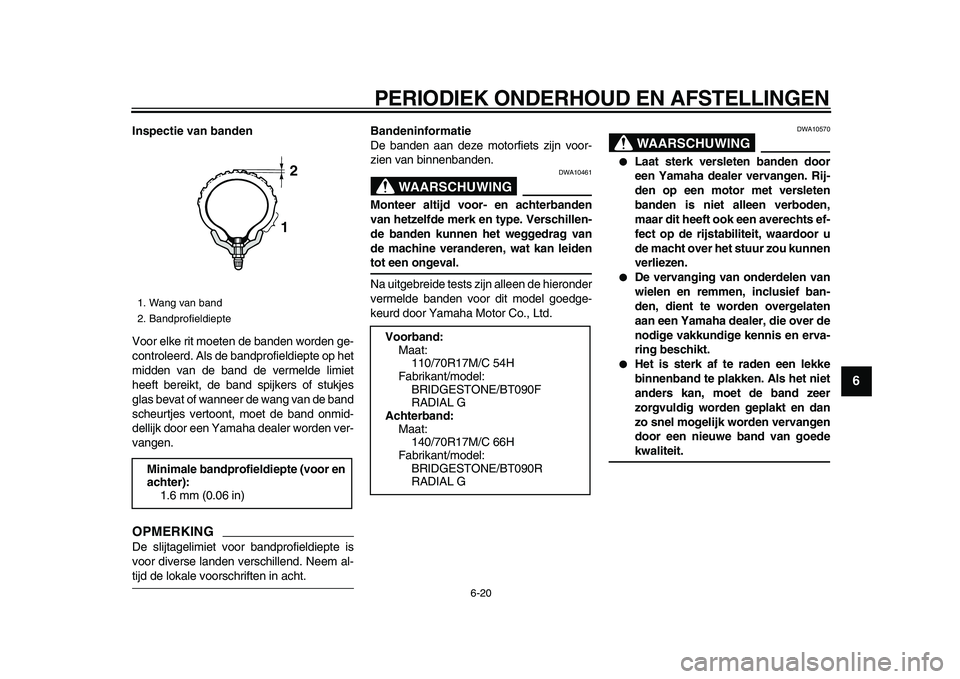

Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING

De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
Bandeninformatie
De banden aan deze motorfiets zijn voor-
zien van binnenbanden.
WAARSCHUWING

DWA10461
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING

DWA10570

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een motor met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.

Het is sterk af te raden een lekke
binnenband te plakken. Als het niet
anders kan, moet de band zeer
zorgvuldig worden geplakt en dan
zo snel mogelijk worden vervangen
door een nieuwe band van goede
kwaliteit.
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
12

Voorband:
Maat:
110/70R17M/C 54H
Fabrikant/model:
BRIDGESTONE/BT090F
RADIAL G
Achterband:
Maat:
140/70R17M/C 66H
Fabrikant/model:
BRIDGESTONE/BT090R
RADIAL G
✼✦✥✱✱✦✱✣ ✥✣




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
1
2
3
4
5
6
7
8
9

DAU21940

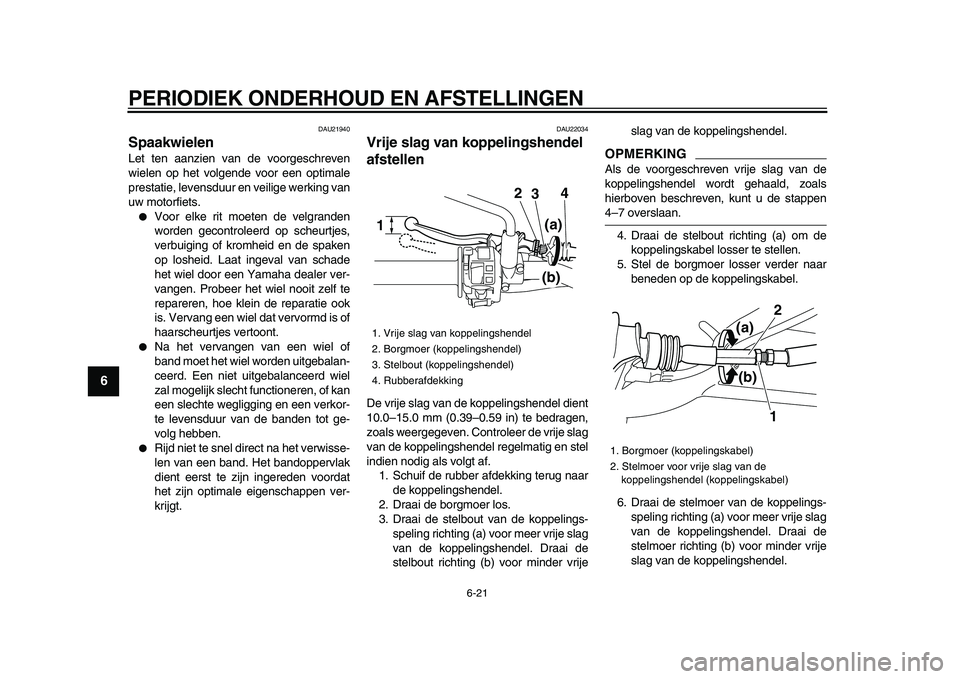

Spaakwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging of kromheid en de spaken
op losheid. Laat ingeval van schade
het wiel door een Yamaha dealer ver-
vangen. Probeer het wiel nooit zelf te
repareren, hoe klein de reparatie ook
is. Vervang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een wiel of
band moet het wiel worden uitgebalan-
ceerd. Een niet uitgebalanceerd wiel
zal mogelijk slecht functioneren, of kan
een slechte wegligging en een verkor-
te levensduur van de banden tot ge-
volg hebben.

Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22034
Vrije slag van koppelingshendel
afstellen
De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Schuif de rubber afdekking terug naar
de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelbout richting (b) voor minder vrijeslag van de koppelingshendel.
OPMERKING

Als de voorgeschreven vrije slag van de
koppelingshendel wordt gehaald, zoals
hierboven beschreven, kunt u de stappen
4–7 overslaan.
4. Draai de stelbout richting (a) om de
koppelingskabel losser te stellen.
5. Stel de borgmoer losser verder naar
beneden op de koppelingskabel.
6. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
1. Vrije slag van koppelingshendel
2. Borgmoer (koppelingshendel)
3. Stelbout (koppelingshendel)
4. Rubberafdekking
3 2
1
(a)(b)
4

1. Borgmoer (koppelingskabel)
2. Stelmoer voor vrije slag van de
koppelingshendel (koppelingskabel)
12
(a)
(b)
✼✦✥✱✱✦✱✣ ✥✤


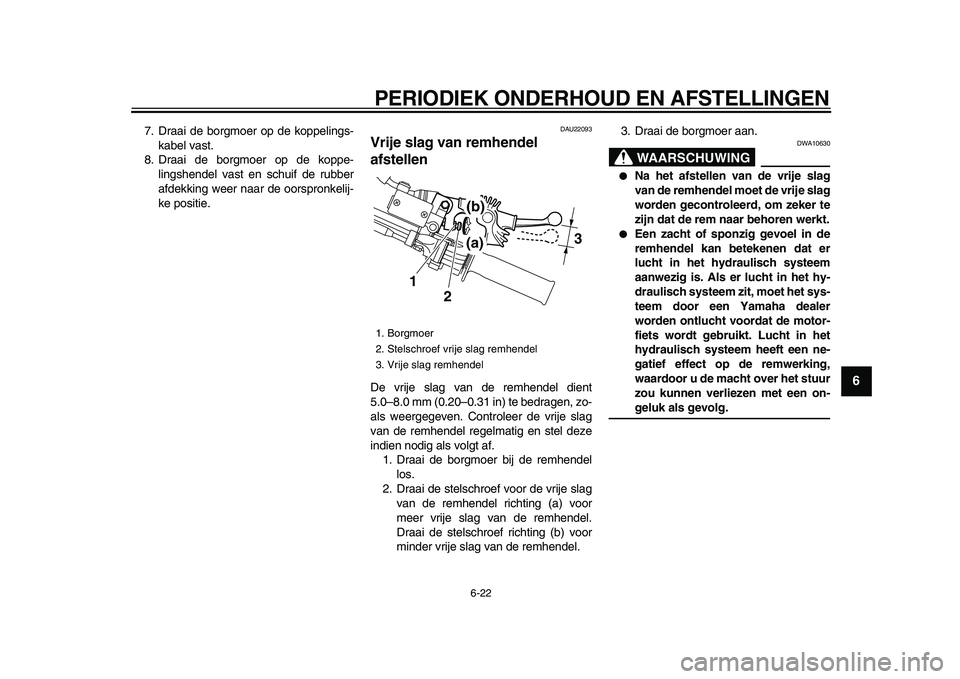

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
2
3
4
5
67
8
9

7. Draai de borgmoer op de koppelings-
kabel vast.
8. Draai de borgmoer op de koppe-
lingshendel vast en schuif de rubber
afdekking weer naar de oorspronkelij-
ke positie.
DAU22093
Vrije slag van remhendel
afstellen
De vrije slag van de remhendel dient
5.0–8.0 mm (0.20–0.31 in) te bedragen, zo-
als weergegeven. Controleer de vrije slag
van de remhendel regelmatig en stel deze
indien nodig als volgt af.
1. Draai de borgmoer bij de remhendel
los.
2. Draai de stelschroef voor de vrije slag
van de remhendel richting (a) voor
meer vrije slag van de remhendel.
Draai de stelschroef richting (b) voor
minder vrije slag van de remhendel.3. Draai de borgmoer aan.
WAARSCHUWING

DWA10630

Na het afstellen van de vrije slag
van de remhendel moet de vrije slag
worden gecontroleerd, om zeker te
zijn dat de rem naar behoren werkt.

Een zacht of sponzig gevoel in de
remhendel kan betekenen dat er
lucht in het hydraulisch systeem
aanwezig is. Als er lucht in het hy-
draulisch systeem zit, moet het sys-
teem door een Yamaha dealer
worden ontlucht voordat de motor-
fiets wordt gebruikt. Lucht in het
hydraulisch systeem heeft een ne-
gatief effect op de remwerking,
waardoor u de macht over het stuur
zou kunnen verliezen met een on-
geluk als gevolg.
1. Borgmoer
2. Stelschroef vrije slag remhendel
3. Vrije slag remhendel
3
1
2
(b)
(a)
✼✦✥✱✱✦✱✣ ✥✥




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
1
2
3
4
5
6
7
8
9

DAU22272

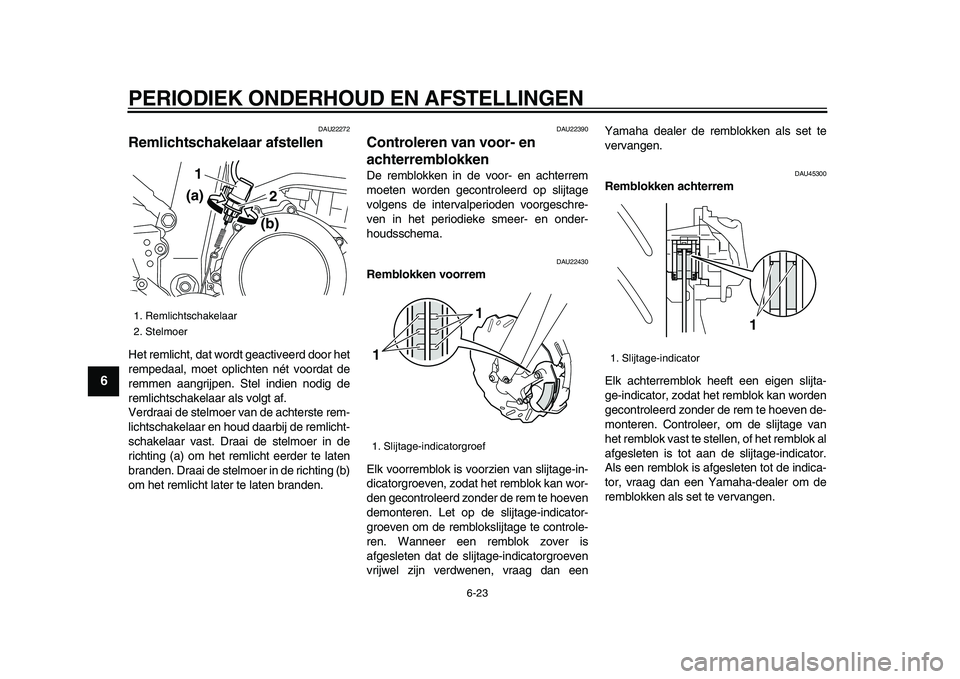

Remlichtschakelaar afstellen
Het remlicht, dat wordt geactiveerd door het
rempedaal, moet oplichten nét voordat de
remmen aangrijpen. Stel indien nodig de
remlichtschakelaar als volgt af.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22430
Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan wor-
den gecontroleerd zonder de rem te hoeven
demonteren. Let op de slijtage-indicator-
groeven om de remblokslijtage te controle-
ren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan eenYamaha dealer de remblokken als set te
vervangen.
DAU45300
Remblokken achterrem
Elk achterremblok heeft een eigen slijta-
ge-indicator, zodat het remblok kan worden
gecontroleerd zonder de rem te hoeven de-
monteren. Controleer, om de slijtage van
het remblok vast te stellen, of het remblok al
afgesleten is tot aan de slijtage-indicator.
Als een remblok is afgesleten tot de indica-
tor, vraag dan een Yamaha-dealer om de
remblokken als set te vervangen.
1. Remlichtschakelaar
2. Stelmoer
1
2(b) (a)

1. Slijtage-indicatorgroef
11

1. Slijtage-indicator
1
✼✦✥✱✱✦✱✣ ✥✦




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
2
3
4
5
67
8
9

DAU22580
Controleren van
remvloeistofniveau
Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lek-
kage in het remsysteem. Als het remvloei-
stofniveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:

Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.

Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders kun-
nen de rubber afdichtingen
verslechteren en zo lekkage en slech-
te remwerking teweegbrengen.

Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan deremwerking verslechteren.

Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.

Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.

Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
11

Aanbevolen remvloeistof:
DOT 4
✼✦✥✱✱✦✱✣ ✥✧




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
1
2
3
4
5
6
7
8
9

DAU22731

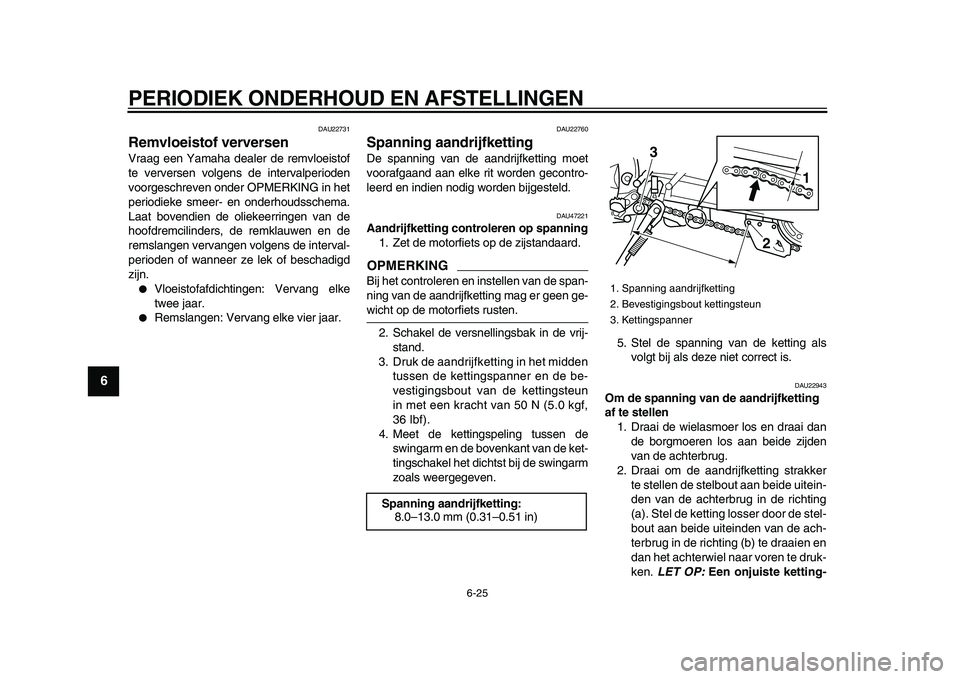

Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.

Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting
De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU47221
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.
OPMERKING

Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Druk de aandrijfketting in het midden
tussen de kettingspanner en de be-
vestigingsbout van de kettingsteun
in met een kracht van 50 N (5.0 kgf,
36 lbf).
4. Meet de kettingspeling tussen de
swingarm en de bovenkant van de ket-
tingschakel het dichtst bij de swingarm
zoals weergegeven.5. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU22943
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker
te stellen de stelbout aan beide uitein-
den van de achterbrug in de richting
(a). Stel de ketting losser door de stel-
bout aan beide uiteinden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
LET OP:
Een onjuiste ketting- Spanning aandrijfketting:
8.0–13.0 mm (0.31–0.51 in)

1. Spanning aandrijfketting
2. Bevestigingsbout kettingsteun
3. Kettingspanner
1
3
2
✼✦✥✱✱✦✱✣ ✥




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
2
3
4
5
67
8
9

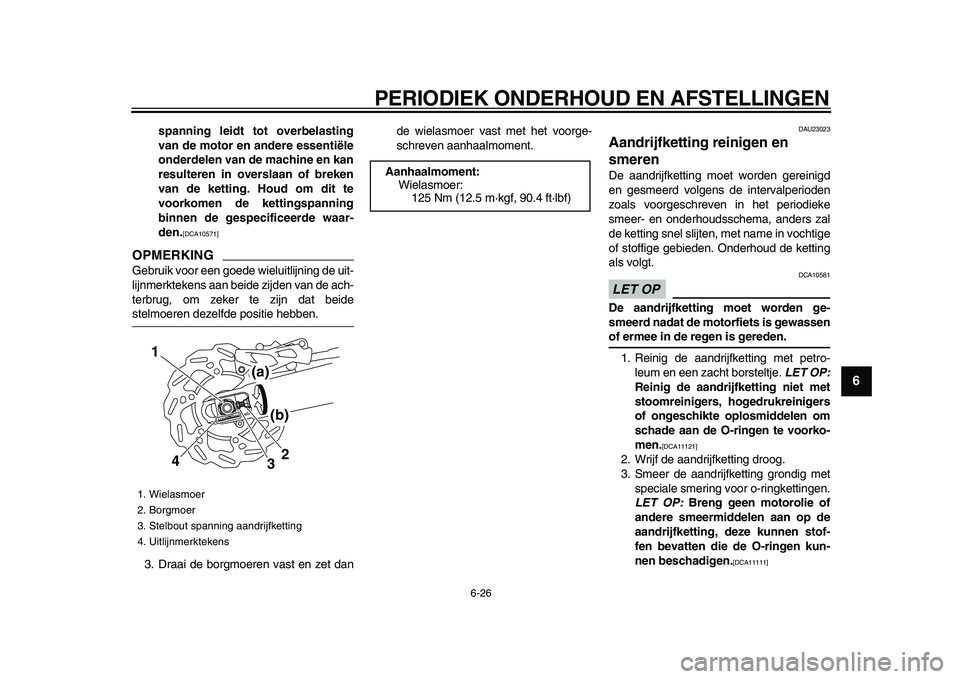

spanning leidt tot overbelasting
van de motor en andere essentiëIe
onderdelen van de machine en kan
resulteren in overslaan of breken
van de ketting. Houd om dit te
voorkomen de kettingspanning
binnen de gespecificeerde waar-
den.
[DCA10571]

OPMERKING

Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beide
stelmoeren dezelfde positie hebben.
3. Draai de borgmoeren vast en zet dande wielasmoer vast met het voorge-
schreven aanhaalmoment.
DAU23023
Aandrijfketting reinigen en
smeren
De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
LET OP

DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.
LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]

2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP:
Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]

1. Wielasmoer
2. Borgmoer
3. Stelbout spanning aandrijfketting
4. Uitlijnmerktekens
1
32
4
(b)
(a)

Aanhaalmoment:
Wielasmoer:
125 Nm (12.5 m·kgf, 90.4 ft·lbf)
✼✦✥✱✱✦✱✣ ✥✩




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
1
2
3
4
5
6
7
8
9

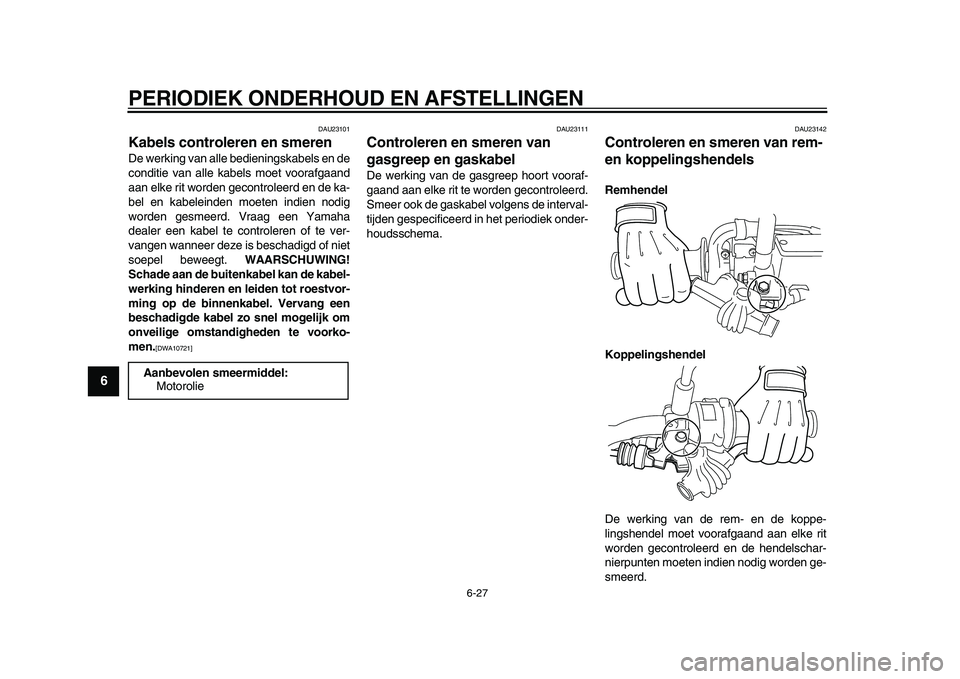

DAU23101
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]

DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU23142
Controleren en smeren van rem-
en koppelingshendels
Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
Aanbevolen smeermiddel:
Motorolie
✼✦✥✱✱✦✱✣ ✥✪




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
2
3
4
5
67
8
9

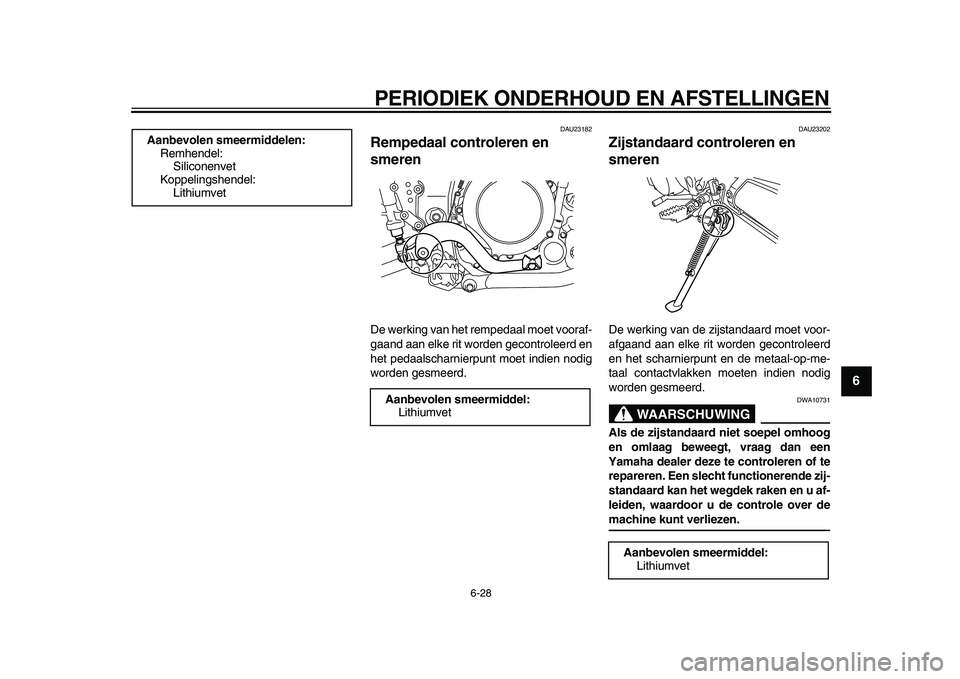

DAU23182
Rempedaal controleren en
smeren
De werking van het rempedaal moet vooraf-
gaand aan elke rit worden gecontroleerd en
het pedaalscharnierpunt moet indien nodig
worden gesmeerd.
DAU23202
Zijstandaard controleren en
smeren
De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING

DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over de
machine kunt verliezen. Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
✼✦✥✱✱✦✱✣ ✥✫




PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
1
2
3
4
5
6
7
8
9

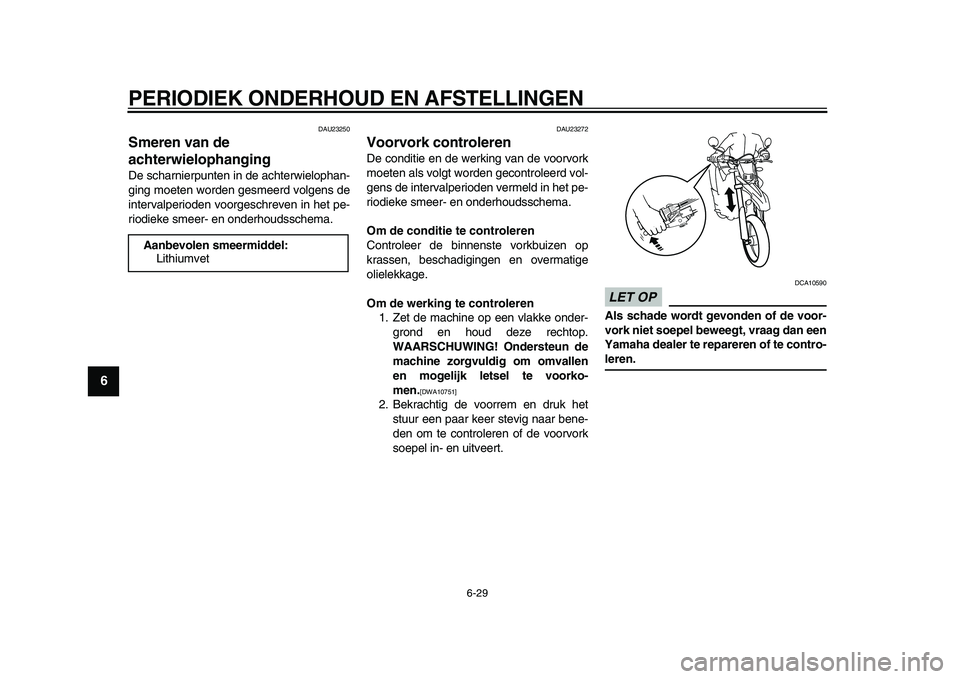

DAU23250
Smeren van de
achterwielophanging
De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd volgens de
intervalperioden voorgeschreven in het pe-
riodieke smeer- en onderhoudsschema.
DAU23272
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.

[DWA10751]

2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren. Aanbevolen smeermiddel:
Lithiumvet
✼✦✥✱✱✦✱✣ ✥✬
