SPEC
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES
ïDie TPS-Leitung unter dem Koppler
am Rahmen mit einem Kabelbinder
befestigen.
ðDen Vergaser-Entlüftungsschlauch
und den Auslaufschutzschlauch zwi-
schen Übertragungshebel und Rah-
men-Querrohr führen.
ñDas Leerlaufschalter-Kabel und den
Ölschlauch mit mehrf. verwendb. Ka-
belbinder befestigen.
÷Das Leerlaufschalter-Kabel mit mehrf.
verwendb. Kabelbinder am Rahmen
befestigen.
öDen Zylinderkopf-Entlüftungs-
schlauch mit der Schlauchhalterung
befestigen.
¯Den Zylinderkopf-Entlüftungs-
schlauch und das CDI-Schwungrad-
magnetzünder-Kabel mit mehrf. ver-
wendb. Kabelbinder befestigen.
¸Den Kupplungsseilzug durch die Ka-
belführung führen.
ÎDen Zylinderkopf-Entlüftungs-
schlauch hinter der Kühlerleitung füh-
ren.
åDen Kupplungsseilzug zwischen Rah-
men und Kühler und über der unteren
Büchse des Kühlers verlegen.
êDas Leerlaufschalter-Kabel und das
CDI-Schwungradmagnetzünder-Ka-
bel über der mittleren Kühlerhalterung
führen. Dann den Dekompressions-
zug unter der mittleren Kühlerhalte-
rung und links vom Leerlaufschalter-
Kabel und CDI-Schwungradmagnet-
zünder-Kabel führen.
æDen Kupplungsseilzug durch die Ka-
belführung verlegen.
èDen Bremsschlauch in die Führung
am Protektor einsetzen.
×Die Zündspulenleitung (im Nebenka-
belbaum) an der Oberseite des Rah-
mens befestigen, und das Bandende
abschneiden.
ãDie Zündspulenleitung (im Nebenka-
belbaum) unter dem Polsterbügel
(Rahmen) verlegen.
ôDie Zündspulenleitung (im Nebenka-
belbaum) mit einem Kabelbinder am
Rahmen befestigen, und das Banden-
de abschneiden.
çDie Vergaser-Entlüftungsschläuche
so führen, daß keiner der Schläuche
das Federbein berührt. ïAttacher le fil de TPS sous le raccord au
cadre à l’aide d’une attache en plastique.
ðFaire passer le reniflard de carburateur et
le flexible de trop-plein entre la bielle et
le tube transversal du cadre.
ñAttacher le fil de contacteur de point mort
et le flexible d’huile à l’aide d’une attache
en plastique.
÷Attacher le fil de contacteur de point mort
au cadre à l’aide d’une attache en plasti-
que.
öAttacher le reniflard de culasse à l’aide du
support de flexible.
¯Faire passer le reniflard de culasse entre
le support inférieur de moteur et le fil de
magnéto CDI.
¸Faire passer le câble d’embrayage par le
guide du câble.
ÎFaire passer le reniflard de culasse der-
rière le tuyau du radiateur.
åFaire passer le câble d’embrayage entre le
cadre et le radiateur et au-dessus de la
noix inférieure du radiateur.
êFaire passer le fil de contacteur de point
mort et le fil de magnéto CDI par-dessus
la noix de montage centrale du radiateur.
Faire passer ensuite le câble du décom-
presseur sous la noix de montage centrale
du radiateur, puis le long du côté gauche
du fil de contacteur de point mort et du fil
de magnéto CDI.
æFaire passer le câble d’embrayage par le
guide de câble.
èFaire passer le tuyau de frein par le guide
de la protection.
×Attacher le fil de bobine d’allumage (dans
le faisceau de fils secondaires) sur la par-
tie intérieure et supérieure du cadre et
couper l’extrémité de l’attache.
ãFaire passer le fil de bobine d’allumage
(dans le faisceau de fils secondaires) sous
le support d’amortisseur (cadre).
ôAttacher le fil de bobine d’allumage (dans
le faisceau de fils secondaires) au cadre à
l’aide d’une attache en plastique et couper
l’extrémité de l’attache.
çAcheminer les reniflards de carburateur et
le flexible de trop-plein en veillant à ce
qu’ils ne touchent pas l’amortisseur
arrière.
2 - 22
ïSujetar el cable TPS por debajo del aco-
plador al bastidor mediante una conexión
plástica de cierre.
ðPasar el tubo respiradero del carburador y
el tubo de desbordamiento entre la biela y
el tubo cruzado (bastidor).
ñSujetar el cable del interruptor de punto
muerto y el tubo del aceite conjuntamente
con una conexión plástica de cierre.
÷Sujetar el cable del interruptor de punto
muerto al bastidor mediante una banda
plástica.
öSujetar el tubo respiradero de la culata
con el soporte del tubo.
¯Pasar el tubo respiradero de la culata entre
la ménsula del motor inferior y el cable
del magneto CDI.
¸Pasar el cable del embrague a través de la
guía del cable.
ÎPasar el tubo respiradero de la culata por
el lado interno del tubo del radiador.
åPasar el cable del embrague entre el basti-
dor y el radiador y por encima de la parte
inferior del buje del radiador.
êPasar el cable del interruptor de punto
muerto y el cable del magneto CDI por
encima del buje de montaje del radiador
medio. A continuación, pasar el cable de
descompresión por debajo del buje de
montaje del radiador medio y por el lado
izquierdo del cable del interruptor de
punto muerto y el cable del magneto CDI.
æPasar el cable del embrague a través de la
guía del cable.
èColocar el tubo del freno dentro de la guía
del protector.
×Sujetar el cable de la bobina de encendido
(del sub-cableado) a la parte superior
interna del bastidor y cortar el extremo de
la conexión.
ãPasar el cable de la bobina de encendido
(del sub-cableado) por debajo de la mén-
sula amortiguadora (bastidor).
ôSujetar el cable de la bobina de encendido
(del sub-cableado) al bastidor mediante
una conexión plástica de cierre y cortar el
extremo de la conexión.
çPasar los tubos respiraderos del carbura-
dor y el tubo de desbordamiento de forma
que ninguno de los tubos entre en con-
tacto con el amortiguador trasero.

2 - 23

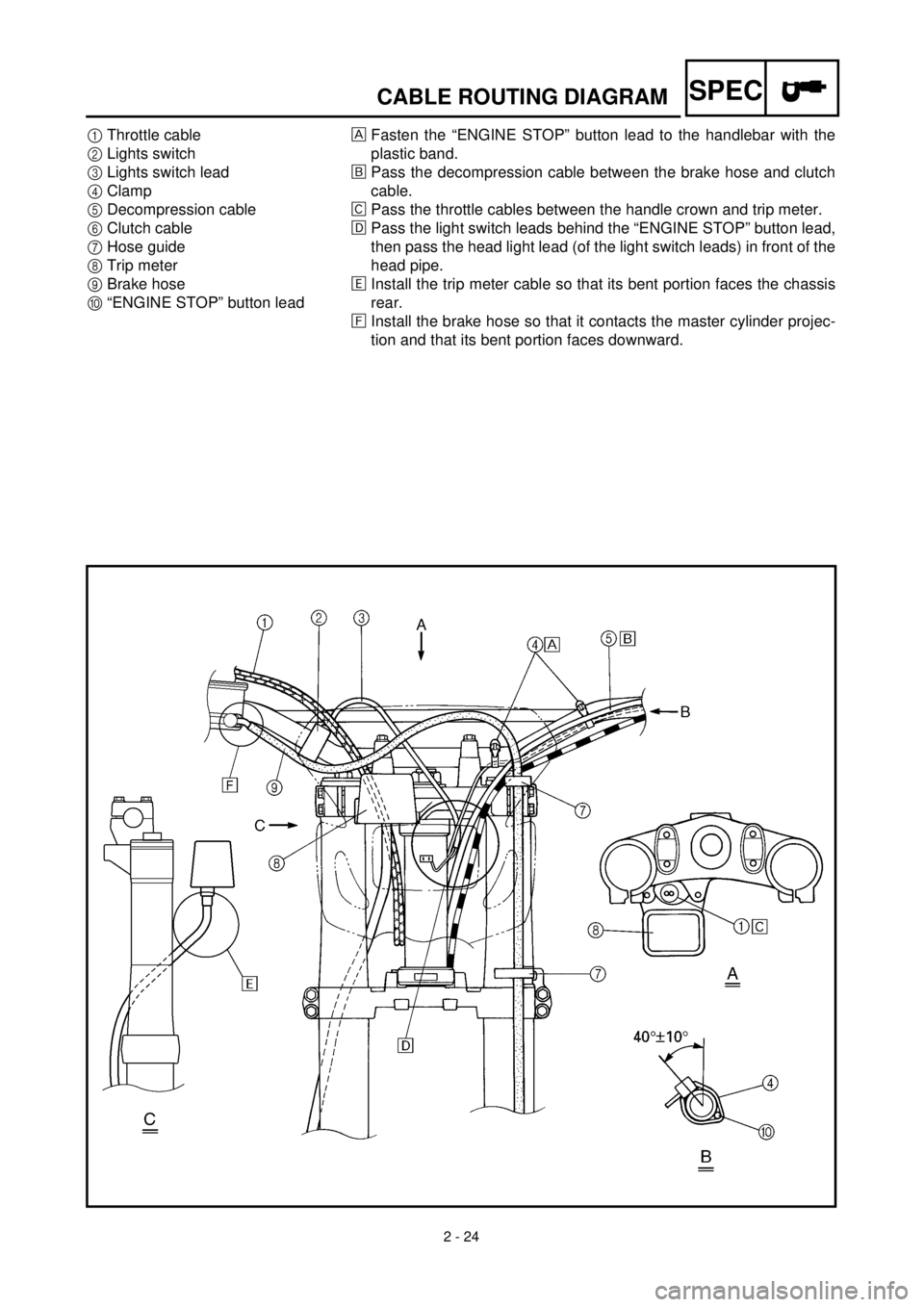

SPECCABLE ROUTING DIAGRAM
1Coolant reservoir tank
breather hose
2Clamp
3Ignition coil
4High tension cord
5CDI unit
6CDI unit band
7Radiator (left)
8Radiator (right)
9Decompression cable
0CDI unit stay (frame)Fasten the coolant reservoir tank
breather hose and carburetor
breather hose together with a
plastic locking tie.
õFasten the ignition coil lead to the
frame with a plastic band.
‚Pass the ignition coil lead (in the
sub wire harness) so that it does
not contact the carburetor and
rear shock absorber and connect
it with the lead from the ignition
coil on the inside of the frame.
ëFasten the ignition coil and
ground lead to the frame with the
bolt.
äPass the throttle cables over the
high tension cord.ìPass the throttle cables along the
outer side of the CDI unit leads.
íFasten the CDI unit leads to the
frame with a plastic locking tie.
îFit the boot over the coupler.
éPass the throttle cables between
the top radiator mounting boss
and middle radiator mounting
boss.
ïPass the CDI unit leads over the
top radiator mounting boss.
ðCross the pull and return throttle
cables before the radiator.
ñPass the throttle cables through
cable guide.
÷Insert the CDI unit band over the
CDI unit stay (frame) as far as
possible.

SPEC
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES
1Kühlmittelausgleichstank-Lüftungs-
schlauch
2Kabelbinder
3Zündspule
4Hochspannungskabel
5CDI-Zündbox
6CDI-Zündbox-Befestigungsband
7Kühler (links)
8Kühler (rechts)
9Dekompressionszug
0CDI-Zündbox-Halterung
Den Kühlmittelausgleichstank-Lüf-
tungsschlauch und Vergaser-Lüf-
tungsschlauch zusammen mit einem
Kabelbinder verbinden.
õDas Zündspulen-Kabel mit mehrf. ver-
wendb. Kabelbinder am Rahmen be-
festigen.
‚Die Zündspulenleitung (im Nebenka-
belbaum) so durchführen, daß sie
nicht den Vergaser und hinteren
Stoßdämpfer berührt und mit der
Leitung von der Zündspule innen am
Rahmen verbinden.
ëDie Zündspulen- und Massekabel mit
am Rahmen festschrauben.
äDie Gasseilzüge über das Hochspan-
nungskabel führen.
ìDie Gasseilzüge vor dem CDI-Zünd-
box-Leitungen führen.
íDas CDI-Zündbox-Kabel mit mehrf.
verwendb. Kabelbinder am Rahmen
befestigen.
îDie Tülle über den Koppler setzen.
éDie Gasseilzüge zwischen der oberen
Kühlerhalterung und der mittleren
Kühlerhalterung führen.
ïDas CDI-Zündbox-Kabel über der
oberen Kühlerhalterung führen.
ðDie Gaszug- und -rückzugseile vor
dem Kühler überkreuzen.
ñDie Gasseilzüge durch die Kabelfüh-
rung am Rahmen verlegen.
÷Das CDI-Zündbox-Befestigungsband
so weit wie möglich über der CDI-
Zündbox-Halterung führen. 1Flexible de reniflard du réservoir de
liquide de refroidissement
2Bride
3Bobine d’allumage
4Cordon de haute tension
5Bloc CDI
6Attache de bloc CDI
7Radiateur (gauche)
8Radiateur (droit)
9Câble du décompresseur
0Support du bloc CDI (cadre)
Attacher le flexible de reniflard du réser-
voir de liquide de refroidissement et le
flexible de reniflard de carburateur
ensemble à l’aide d’une attache en plasti-
que.
õAttacher le fil de bobine d’allumage au
cadre à l’aide d’une attache en plastique.
‚Faire passer le fil de bobine d’allumage
(dans le faisceau de fils secondaires) de
sorte qu’il ne touche pas le carburateur et
l’amortisseur arrière et le raccorder avec
le fil de la bobine d’allumage sur l’inté-
rieur du cadre.
ëAttacher le fil de bobine d’allumage et le
fil de la masse au cadre à l’aide d’un bou-
lon.
äFaire passer les câbles d’accélération par-
dessus le cordon de haute tension.
ìFaire passer les câbles d’accélération par-
devant les fils du bloc CDI.
íAttacher les fils du bloc CDI au cadre à
l’aide d’une attache en plastique.
îEmboîter la tétine sur le coupleur.
éFaire passer les câbles d’accélération
entre la noix de montage supérieur et cen-
trale du radiateur.
ïFaire passer les fils du bloc CDI par-des-
sus la noix de montage supérieure du
radiateur.
ðCroiser les deux câbles d’accélérateur
devant le radiateur.
ñFaire passer les câbles d’accélérateur par
le guide de câble sur le cadre.
÷Insérer l’attache du bloc CDI par-dessus
le support du bloc CDI (cadre) aussi loin
que possible.
2 - 23
1Tubo respiradero del depósito de reserva
del refrigerante
2Abrazadera
3Bobina de encendido
4Cable de alta tensión
5Unidad CDI
6Banda de la unidad CDI
7Radiador (izquierdo)
8Radiador (derecho)
9Cable de descompresión
0Soporte de la unidad CDI (bastidor)
Sujetar el tubo respiradero del depósito de
reserva del refrigerante y el tubo respira-
dero del carburador conjuntamente con
mediante una conexión plástica de cierre.
õSujetar el cable de la bobina de encendido
al bastidor con una banda plástica.
‚Pasar el cable de la bobina de encendido
(del sub-cableado) de forma que no esté
en contacto con el carburador y con el
amortiguador trasero y conectarlo con el
cable que procede de la bobina de encen-
dido de la parte interior del bastidor.
ëSujetar la bobina de encendido y cable de
tierra al bastidor con el perno.
äPasar los cables del acelerador sobre el
cable de alta tensión.
ìPasar los cables del acelerador por el lado
exterior de los cables de la unidad CDI.
íSujetar los cables de la unidad CDI al bas-
tidor con una conexión plástica de cierre.
îColocar lafunda encima del alcoplador.
éPasar los cables del acelerador entre el
buje de montaje del radiador superior y el
buje de montaje del radiador medio.
ïPasar los cables de la unidad CDI por
encima del buje de montaje del radiador
superior.
ðCruzar los cables de avance y retroceso
del acelerador antes de llegar al radiador.
ñPasar los cables del acelerador a través de
la guía del cable del bastidor.
÷Insertar la banda de la unidad CDI por
encima del soporte de la unidad CDI (bas-
tidor )lo máximo posible.

2 - 24
SPECCABLE ROUTING DIAGRAM
1Throttle cable
2Lights switch
3Lights switch lead
4Clamp
5Decompression cable
6Clutch cable
7Hose guide
8Trip meter
9Brake hose
0“ENGINE STOP” button leadFasten the “ENGINE STOP” button lead to the handlebar with the
plastic band.
õPass the decompression cable between the brake hose and clutch
cable.
‚Pass the throttle cables between the handle crown and trip meter.
ëPass the light switch leads behind the “ENGINE STOP” button lead,
then pass the head light lead (of the light switch leads) in front of the
head pipe.
äInstall the trip meter cable so that its bent portion faces the chassis
rear.
ìInstall the brake hose so that it contacts the master cylinder projec-
tion and that its bent portion faces downward.

SPEC
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES
1Gaszug
2Dekompressionshebel
3Lichtschalterkabel
4Kabelbinder
5Dekompressionszug
6Kupplungszug
7Kabelführung
8Tageskilometerzähler
9Bremsschlauch
0Motorstoppschalter-Kabel
Das Motorstoppschalter-Kabel mit
mehrf. verwendb. Kabelbinder am
Lenker befestigen.
õDen Dekompressionszug zwischen
Bremsschlauch und Kupplungszug
führen.
‚Die Gaszüge zwischen obere Gabel-
brücke und Tageskilometerzähler füh-
ren.
ëDie Lichtschalterleitung hinter der Lei-
tung des “MOTORSTOPPSCHAL-
TERS” durchführen, und die Schein-
werferleitung (der
Lichtschalterleitung) vor der Frontröh-
re verlegen.
äDie Tageskilometerzählerwelle so
montieren, daß ihre Krümmung zum
Rahmnehinterteil weist.
ìDer Metallstutzen des Brems-
schlauchs muß an der Nase des
Hauptbremszylinders anliegen und
die Krümmung nach unten weisen. 1Câble d’accélération
2Interrupteur lumières
3Fil de l’interrupteur lumières
4Bride
5Câble du décompresseur
6Câble d’embrayage
7Guide de flexible
8Compteur de vitesse
9Tuyau de frein
0Fil de bouton d’arrêt du moteur
“ENGINE STOP”
Fixer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au guidon à l’aide
d’une attache en plastique.
õFaire passer le câble de décompression
entre le flexible de frein et le câble
d’embrayage.
‚Faire passer le câbles d’accélération entre
la couronne de guidon et le totalisateur
journalier.
ëFaire passer le fil de commutateur de feux
derrière le fil de bouton d’arrêt de moteur
“ENGINE STOP” et amener le fil de pro-
jecteurs (du fil de commutateur de feux)
devant le tuyau avant.
äMonter le câble du totalisateur journalier
en dirigeant sa partie recourbée vers
l’arrière du cadre.
ìMonter le flexible de frein en veillant à ce
qu’il touche la projection du maître cylin-
dre et que sa partie recourbée soit dirigée
vers le bas.
2 - 24
1Cable del acelerador
2Interruptor de las luces
3Cable del interruptor de las luces
4Abrazadera
5Cable de descompresión
6Cable del embrague
7Guía del tubo
8Medidor de trayecto
9Tubo del freno
0Cable del botón de parada del motor
“ENGINE STOP”
Sujetar el cable del botón de parada del
motor “ENGINE STOP” al manillar con
una banda plástica.
õPasar el cable de descompresión entre el
tubo de freno y el cable del embrague.
‚Pasar los cables del acelerador entre la tija
superior del manillar y el medidor de tra-
yecto.
ëPasar el cable del interruptor de las luces
de trás del cable del botón de parada del
motor “ENGINE STOP” y traer el cable
de faro (del cable de interruptor de las
luces) enfrenbe del tubo del cabezal.
äInstalar el cable del medidor de trayecto
de forma que su parte doblada quede
orientada hacia el chasis trasero.
ìInstalar el tubo de freno de forma que
quede en contacto el saliente del cilindro
principal y su parte doblada quede orien-
tada hacia abajo.

3 - 1
INSP
ADJ

MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
EC310022
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)
As re-
quiredRemarks
ENGINE OIL
Replace
cc
OIL FILTER
Replace
cc
VALVES
Check the valve clearances.
Inspect
Replace
cc
c
c
The engine must be cold.
Check the valve seats and
valve stems for wear.
VALVE SPRINGS
Inspect
Replace
c
c
Check the free length and
the tilt.
VALVE LIFTERS
Inspect
Replace
c
c
Check for scratches and
wear.
CAMSHAFTS
Inspect
Replace
c
c
Inspect the camshaft sur-
face.
CAMSHAFT SPROCKETS
Inspect
Replace
c
c
Check for wear on the
teeth and for damage.
PISTON
Inspect
Clean
Replace
cc
c
c
Inspect crack
Remove carbon
PISTON RING
Inspect
Replace
c
cc
Check ring end gap
PISTON PIN
Inspect
Replace
c
c
CYLINDER HEAD
Inspect and clean
c
Remove carbon
Change gasket
CYLINDER
Inspect and clean
Replace
c
c
Inspect score marks
Inspect wear
CLUTCH
Inspect and adjust
Replace
cc
c
Inspect housing, friction
plate, clutch plate and
spring
TRANSMISSION
Inspect
Replace bearing
c
c
3

3 - 2
INSP
ADJ

MAINTENANCE INTERVALS
SHIFT FORK, SHIFT CAM, GUIDE BAR
Inspect
c
Inspect wear
ROTOR NUT
Retighten
cc
MUFFLER
Inspect
Clean
Replace
Retighten
cc
ccc
*Whichever comes first
CRANK
Inspect and clean
cc
CARBURETOR
Inspect, adjust and clean
cc
When using a high-pres-
sure washer, make sure
that water does not enter
the accelerator pump.
SPARK PLUG
Inspect and clean
Replace
cc
c
DRIVE CHAIN
Lubricate, slack, alignment
Replace
cc
c
Use chain lube
Chain slack: 40 ~ 50 mm
(1.6 ~ 2.0 in)
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant
Inspect hoses
cc
cc
c
Every two years
OUTSIDE NUTS AND BOLTS
Retighten
cc
Refer to “STARTING AND
BREAK-IN” section in the
CHAPTER 1.
AIR FILTER
Clean and lubricate
Replace
cc
c
Use foam air-filter oil
OIL STRAINER (frame)
Clean
c
FRAME
Clean and inspect
cc
FUEL TANK, COCK
Clean and inspect
cc
BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid
c
c
c
c
cc
c
c
c
c
c
c
Every one year
FRONT FORKS
Inspect and adjust
Replace oil
Replace oil seal
c
cc
c
c
Suspension oil “01” ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)
As re-
quiredRemarks
3

3 - 3
INSP
ADJ

MAINTENANCE INTERVALS
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube
cc
Lithium base grease
REAR SHOCK ABSORBER
Inspect and adjust
Lube and retighten
c
cc
c
Lithium base grease
CHAIN GUARD AND ROLLERS
Inspect
cc
SWINGARM
Inspect and retighten
cc
RELAY ARM, CONNECTING ROD
Inspect and lube
cc
Lithium base grease
STEERING HEAD
Inspect free play and retighten
Clean and lube
Replace bearing
cc
c
c
Lithium base grease
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate
c
cc
c
c
cc
Lithium base grease
THROTTLE, CONTROL CABLE
Check routing and connection
Lubricate
c
cc
c
Yamaha cable lube or
SAE 10W-30 motor oil ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)
As re-
quiredRemarks

INSP
ADJ

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à
l’esprit que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une
grande influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles
d’entretien et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
courseChaque
3ème (ou
5.00 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
HUILE DE MOTEUR
Changer
cc
FILTRE À HUILE
Changer
cc
SOUPAPES
Contrôler le jeu aux soupapes.
Contrôler
Changer
cc
c
c
Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Changer
c
c
Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Changer
c
c
Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Changer
c
c
Contrôler la surface des
arbres à cames.
PIGNON D’ARBRE A CAMES
Contrôler
Changer
c
c
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Changer
cc
c
c
Contrôler s’il n’est pas fendu.
Décalaminer.
SEGMENT
Contrôler
Changer
c
cc
Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Changer
c
c
CULASSE
Contrôler et nettoyer
c
Décalaminer.
Changer le joint.
CYLINDRE
Contrôler et nettoyer
Changer
c
c
Contrôler les marques de
rayures
Contrôler l’usure
EMBRAYAGE
Contrôler et régler
Changer
cc
c
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Changer le roulement
c
c
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
Contrôler
c
Contrôler l’usure.
3 - 1

INSP
ADJ

PROGRAMME D’ENTRETIEN
ECROU DU ROTOR
Resserrer
cc
POT D’ECHAPPEMENT
Contrôler
Nettoyer
Changer
Resserrer
cc
ccc
* A la première des deux
échéances
VILEBREQUIN
Contrôler et nettoyer
cc
CARBURATEUR
Contrôler, régler et nettoyer
cc
Lors du lavage à l’eau sous
pression, veiller à ce qu’il
n’y ait pas de pénétration
d’eau dans la pompe d’accé-
lération.
BOUGIE
Contrôler et nettoyer
Changer
cc
c
CHAINE DE TRANSMISSION
Graisser, jeu, alignement
Changer
cc
c
Utiliser du lubrifiant pour
chaîne.
Jeu de la chaîne:
40 à 50 mm (1,6 à 2,0 in)
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau du liquide de refroi-
dissement et s’il n’y a pas de fuite
Contrôler le fonctionnement du bouchon
de radiateur
Changer le liquide de refroidissement
Contrôler les tuyaux
cc
cc
c
Tous les deux ans
BOULONS ET ECROUS EXTERIEURS
Resserrer
cc
Se reporter à la section
“MISE EN ROUTE ET
RODAGE” du CHAPITRE 1.
FILTRE A AIR
Nettoyer et graisser
Changer
cc
c
Utiliser l’huile de filtre à air.
CREPINE D’HUILE (cadre)
Nettoyer
c
CADRE
Nettoyer et contrôler
cc
RESERVOIR A ESSENCE, ROBINET A
ESSENCE
Nettoyer et contrôler
cc
FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser les pivots
Contrôler la surface du frein à disque
Contrôler le niveau de fluide et les fuites
Resserrer les boulons du frein à disque,
les boulons d’étrier, les boulons du maî-
tre-cylindre et les boulons-raccords
Changer les plaquettes
Changer le liquide de frein
c
c
c
c
cc
c
c
c
c
c
c
Chaque année PartieAprès
rodageChaque
courseChaque
3ème (ou
5.00 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
3 - 2
