YAMAHA WR 400F 2000 Owners Manual

INSP
ADJ
REGLAGE DE L’EMBRAYAGE
KUPPLUNG EINSTELLEN
AJUSTE DEL EMBRAGUE
HINWEIS:
lDen vorgeschriebenen Druck nicht
Überschreiten.
lDer Kühler muß bis zum Rand ge-
füllt sein.
4. Kontrollieren:
lDruck
Druckverlust innerhalb 10
Sekunden ® Instand set-
zen.
lKühler
lSchlauchanschlüsse
Undichtigkeit ® Instand set-
zen oder erneuern.
lKühlerschläuche
Quellung ® Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
lKupplungszugspiel a
Unvorschriftsmäßig ® Ein-
stellen.
Kupplungszugspiel am
Hebeldrehpunkt a
2–4 mm
2. Einstellen:
lKupplungszugspiel
HINWEIS:
lDas Kupplungszugspiel mit der vor
dem Hebel liegenden Einstell-
schraube 3 feineinstellen.
lNach der Einstellung des Seilzug-
spiels die Funktion des Kupplungs-
hebels prüfen. Arbeitsschritte
lSicherungsmutter 1 lockern.
lEinstellschraube 2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist
lSicherungsmutter festziehen.
N.B.:
lNe pas appliquer de pression supé-
rieure à la pression spécifiée.
lLe radiateur doit être entièrement rem-
pli.
4. Vérifier:
lPression
Impossible de maintenir la
pression spécifiée pendant 10
secondes ® Réparer.
lRadiateur
lRaccord des tuyaux du radia-
teur
Fuites du liquide de refroidis-
sement ® Réparer ou changer.
lTuyaux du radiateur
Gonflement ® Changer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
lJeu du levier d’embrayage a
Hors spécification ® Régler.
Jeu du levier d’embrayage
a:
2 à 4 mm (0,08 à 0,16 in)
2. Régler:
lJeu de levier d’embrayage
N.B.:
lFaire un réglage plus fin du côté du
levier à l’aide du dispositif de réglage
3.
lAprès le réglage, contrôler de bon
fonctionnement du levier
d’embrayage. Etapes de réglage du jeu du levier
d’embrayage:
lDesserrer le contre-écrou 1.
lTourner le dispositif de réglage 2
jusqu’à ce que le jeu a soit com-
pris dans les limites spécifiées.
lSerrer le contre-écrou.
3 - 9
NOTA:
lNo aplique una presión mayor a la
presión especificada.
lEl radiador debe estar completamente
lleno.
4. Inspeccionar:
lPresión
Imposible mantener la presión
especificada durante 10 segun-
dos ® Reparar.
lRadiador
lJunta del tubo del radiador
Fugas del refrigerante ® Repa-
rar o reemplazar.
lTubo del radiador
Hinchado ® Reemplazar.
AJUSTE DEL EMBRAGUE
1. Comprobar:
lJuego libre de la palanca del
embrague a
Fuera de especificaciones ®
Ajustar.
Juego libre de la palanca
del embrague a:
2 ~ 4 mm (0,08 ~ 0,16 in)
2. Ajustar:
lJuego libre de la palanca del
embrague
NOTA:
lRealice un ajuste preciso en el lado de
la palanca utilizando el regulador 3.
lDespués de realizar el ajuste, com-
pruebe el correcto funcionamiento de
la palanca del embrague. Pasos de ajuste del juego libre de la
palanca del embrague:
lAfloje la contratuerca 1.
lGire el regulador 2 hasta que el
juego libre a esté dentro de los
límites especificados.
lApriete la contratuerca.

3 - 10
INSP
ADJTHROTTLE CABLE ADJUSTMENT/
THROTTLE LUBRICATION
EC35A001
THROTTLE CABLE ADJUSTMENT
1. Check:
lThrottle grip free play a
Out of specification ® Adjust.
2. Adjust:
lThrottle grip free play
EC35S002
THROTTLE LUBRICATION
1. Remove:
lRubber cover 1
lThrottle cable cap 2
Throttle grip free play a:
3 ~ 5 mm (0.12 ~ 0.20 in)
Throttle grip free play adjustment steps:
lRemove the throttle cable cover 1.
Turning in: Free play is increased.
Turning out:Free play is
decreased.
lTighten the locknuts.
NOTE:
lBefore adjusting the throttle cable free
play, the engine idle speed should be
adjusted.
lWhen the motorcycle is accelerating,
throttle cable #1 2 is pulled and throttle
cable #2 3 is pushed.
1st step:
lLoosen the locknut 4 on throttle cable #2.
lTurn the adjuster 5 in or out to take up
any slack on throttle cable #2.
2nd step:
lLoosen the locknut 6 on throttle cable #1.
lTurn the adjuster 7 in or out until the
specified free play is obtained.
WARNING
After adjusting, turn the handlebar to
right and left and make sure that the
engine idling does not run faster.
lInstall the throttle cable cover.

INSP

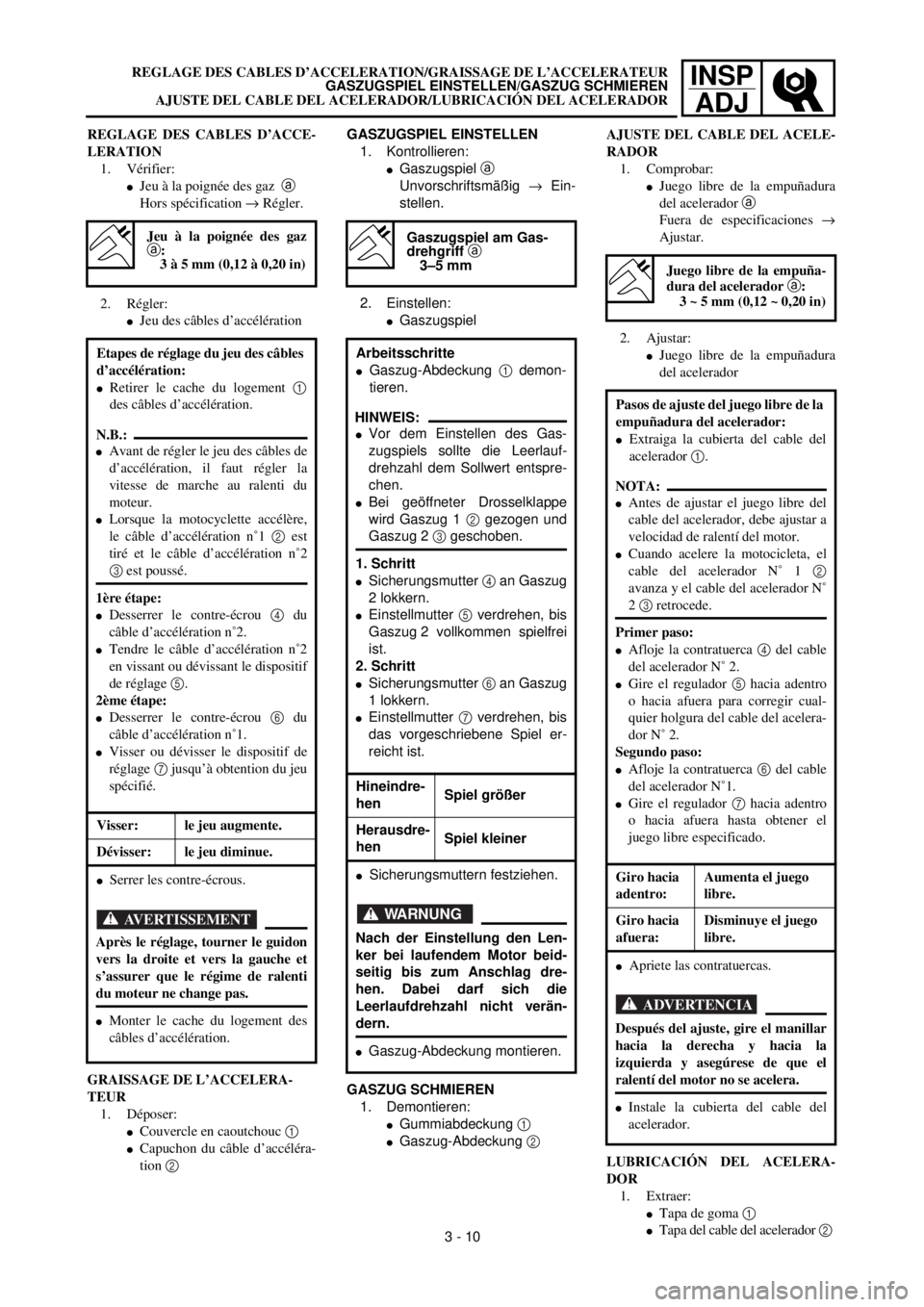

ADJREGLAGE DES CABLES D’ACCELERATION/GRAISSAGE DE L’ACCELERATEUR
GASZUGSPIEL EINSTELLEN/GASZUG SCHMIEREN
AJUSTE DEL CABLE DEL ACELERADOR/LUBRICACIÓN DEL ACELERADOR
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
lGaszugspiel a
Unvorschriftsmäßig ® Ein-
stellen.
2. Einstellen:
lGaszugspiel
GASZUG SCHMIEREN
1. Demontieren:
lGummiabdeckung 1
lGaszug-Abdeckung 2
Gaszugspiel am Gas-
drehgriff a
3–5 mm
Arbeitsschritte
lGaszug-Abdeckung 1 demon-
tieren.
Hineindre-
henSpiel größer
Herausdre-
henSpiel kleiner
lSicherungsmuttern festziehen.
HINWEIS:
lVor dem Einstellen des Gas-
zugspiels sollte die Leerlauf-
drehzahl dem Sollwert entspre-
chen.
lBei geöffneter Drosselklappe
wird Gaszug 1 2 gezogen und
Gaszug 2 3 geschoben.
1. Schritt
lSicherungsmutter 4 an Gaszug
2 lokkern.
lEinstellmutter 5 verdrehen, bis
Gaszug 2 vollkommen spielfrei
ist.
2. Schritt
lSicherungsmutter 6 an Gaszug
1 lokkern.
lEinstellmutter 7 verdrehen, bis
das vorgeschriebene Spiel er-
reicht ist.
WARNUNG
Nach der Einstellung den Len-
ker bei laufendem Motor beid-
seitig bis zum Anschlag dre-
hen. Dabei darf sich die
Leerlaufdrehzahl nicht verän-
dern.
lGaszug-Abdeckung montieren. REGLAGE DES CABLES D’ACCE-
LERATION
1. Vérifier:
lJeu à la poignée des gaz a
Hors spécification ® Régler.
2. Régler:
lJeu des câbles d’accélération
GRAISSAGE DE L’ACCELERA-
TEUR
1. Déposer:
lCouvercle en caoutchouc 1
lCapuchon du câble d’accéléra-
tion 2
Jeu à la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
Etapes de réglage du jeu des câbles
d’accélération:
lRetirer le cache du logement 1
des câbles d’accélération.
Visser: le jeu augmente.
Dévisser: le jeu diminue.
lSerrer les contre-écrous.
N.B.:
lAvant de régler le jeu des câbles de
d’accélération, il faut régler la
vitesse de marche au ralenti du
moteur.
lLorsque la motocyclette accélère,
le câble d’accélération n˚1 2 est
tiré et le câble d’accélération n˚2
3 est poussé.
1ère étape:
lDesserrer le contre-écrou 4 du
câble d’accélération n˚2.
lTendre le câble d’accélération n˚2
en vissant ou dévissant le dispositif
de réglage 5.
2ème étape:
lDesserrer le contre-écrou 6 du
câble d’accélération n˚1.
lVisser ou dévisser le dispositif de
réglage 7 jusqu’à obtention du jeu
spécifié.
AVERTISSEMENT
Après le réglage, tourner le guidon
vers la droite et vers la gauche et
s’assurer que le régime de ralenti
du moteur ne change pas.
lMonter le cache du logement des
câbles d’accélération.
3 - 10AJUSTE DEL CABLE DEL ACELE-
RADOR
1. Comprobar:
lJuego libre de la empuñadura
del acelerador a
Fuera de especificaciones ®
Ajustar.
2. Ajustar:
lJuego libre de la empuñadura
del acelerador
LUBRICACIÓN DEL ACELERA-
DOR
1. Extraer:
lTapa de goma 1
lTapa del cable del acelerador 2
Juego libre de la empuña-
dura del acelerador a:
3 ~ 5 mm (0,12 ~ 0,20 in)
Pasos de ajuste del juego libre de la
empuñadura del acelerador:
lExtraiga la cubierta del cable del
acelerador 1.
Giro hacia
adentro:Aumenta el juego
libre.
Giro hacia
afuera:Disminuye el juego
libre.
lApriete las contratuercas.
NOTA:
lAntes de ajustar el juego libre del
cable del acelerador, debe ajustar a
velocidad de ralentí del motor.
lCuando acelere la motocicleta, el
cable del acelerador N˚ 1 2
avanza y el cable del acelerador N˚
2 3 retrocede.
Primer paso:
lAfloje la contratuerca 4 del cable
del acelerador N˚ 2.
lGire el regulador 5 hacia adentro
o hacia afuera para corregir cual-
quier holgura del cable del acelera-
dor N˚ 2.
Segundo paso:
lAfloje la contratuerca 6 del cable
del acelerador N˚1.
lGire el regulador 7 hacia adentro
o hacia afuera hasta obtener el
juego libre especificado.
ADVERTENCIA
Después del ajuste, gire el manillar
hacia la derecha y hacia la
izquierda y asegúrese de que el
ralentí del motor no se acelera.
lInstale la cubierta del cable del
acelerador.

3 - 11
INSP
ADJDECOMPRESSION LEVER ADJUSTMENT/
AIR FILTER CLEANING
2. Apply:
lLithium soap base grease
On the throttle cable end a.
3. Install:
lThrottle cable cap
DECOMPRESSION LEVER ADJUSTMENT
1. Check:
lDecompression lever free play
2. Adjust:
lDecompression lever free play
EC35G040

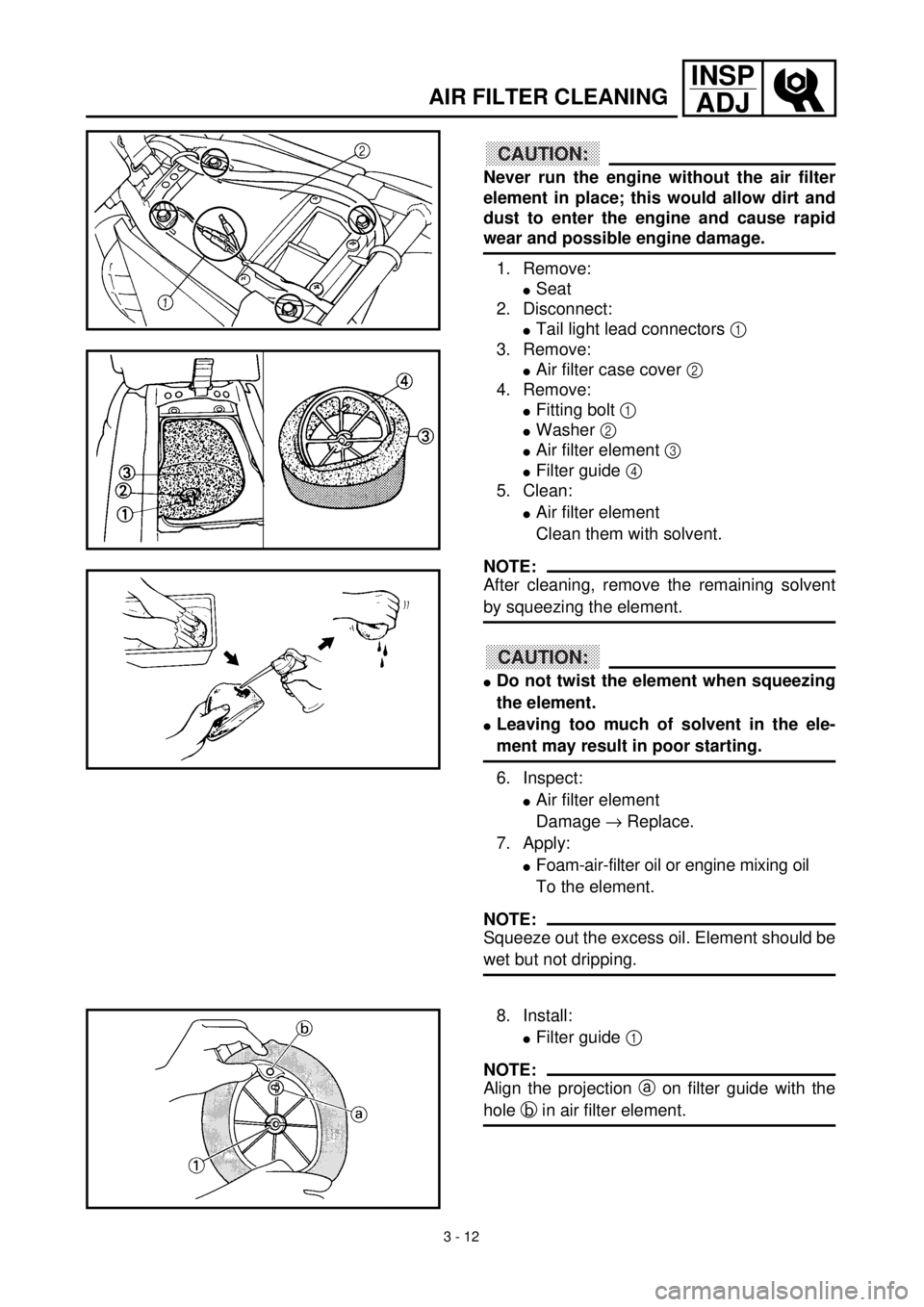

AIR FILTER CLEANING
NOTE:
Proper air filter maintenance is the biggest key
to preventing premature engine wear and
damage.Checking steps:
lRemove the timing plug.
lTurn the crankshaft counterclockwise to
align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
lCheck the free play c.
Free play:
5 ~ 9 mm (0.20 ~ 0.35 in)
Adjustment steps:
lLoosen the locknut 1.
lTurn the adjuster 2 in or out until the
adjustment is suitable.
lTighten the locknut.
CAUTION:
After the adjustment, start the engine
and make sure that the engine does not
stop when the handlebars are turned
fully both ways. If the decompression
cable is too tense, the engine will stop
by the decompression system.

INSP
ADJREGLAGE DU LEVIER DE DECOMPRESSION/NETTOYAGE DU FILTRE A AIR
EINSTELLUNG DES DEKOMPRESSIONSHEBELS/LUFTFILTER REINIGEN
AJUSTE DE LA PALANCA DE DESCOMPRESIÓN/LIMPIEZA DEL FILTRO DE AIRE
2. Auftragen:
lLithiumfett
(am Gaszugende a)
3. Montieren:
lGaszug-Abdeckung
EINSTELLUNG DES DEKOM-
PRESSIONSHEBELS
1. Prüfen:
lDekompressionszugspiel
am Hebeldrehpunkt
2. Einstellen:
lDekompressionszugspiel
am Hebeldrehpunkt
LUFTFILTER REINIGEN
HINWEIS:
Frühzeitige und sachgemäße
Luftfilterwartung hilft, Motorver-
schleiß und -beschädigung vorzu-
beugen.Arbeitsschritte
lDie Schwungrad-Abdeck-
schraube demontieren.
lDie Kurbelwelle gegen den Uhr-
zeigersinn drehen, bis sich der
Kolben des Zylinders im oberen
Totpunkt (OT) befindet und die
Markierung a des Rotors mit
der Kurbelgehäuse-Markierung
b fluchtet.
lDas Spiel c kontrollieren.
Dekompressionszug-
spiel am Hebeldreh-
punkt
5–9 mm
Arbeitsschritte
lDie Sicherungsmutter 1 lok-
kern.
lDie Einstellmutter 2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
lDie Sicherungsmutter festzie-
hen.
ACHTUNG:
Nach der Einstellung den Len-
ker bei laufendem Motor beid-
seitig bis zum Anschlag dre-
hen. Dabei darf der Motor nicht
absterben. Der Motor stirbt ab,
wenn der Dekompressionszug
zuviel Spiel aufweist. 2. Appliquer:
lGraisse à base de savon au
lithium
A l’extrémité des câbles
d’accélération a.
3. Monter:
lCapuchon du câble d’accéléra-
teur
REGLAGE DU LEVIER DE
DECOMPRESSION
1. Contrôler:
lJeu au levier de décompression
2. Régler:
lJeu au levier de décompression
NETTOYAGE DU FILTRE A AIR
N.B.:
Un entretien convenable du filtre à air
est la clé pour éviter l’usure prématurée
et l’endommagement du moteur.Etapes du contrôle:
lRetirer le bouchon de distribution.
lTourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
pour aligner le repère de PMH a
du rotor et le repère d’alignement
b sur le couvercle du carter lors-
que le piston est au PMH de la
course de compression.
lContrôler le jeu c.
Jeu:
5 à 9 mm (0,20 à 0,35 in)
Etapes du réglage:
lDesserrer le contre-écrou 1.
lSerrer ou desserrer le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
lSerrer le contre-écrou.
ATTENTION:
Une fois le réglage effectué, mettre
le moteur en marche et s’assurer
qu’il ne se coupe pas quand le gui-
don est tourné de butée à butée. Si
le câble de décompression est trop
tendu, le système de décompression
va couper le moteur.
3 - 112. Aplicar:
lGrasa con base de jabón de
litio
En el extremo del cable del
acelerador a.
3. Instalar:
lTapa del cable del acelerador
AJUSTE DE LA PALANCA DE DES-
COMPRESIÓN
1. Comprobar:
lJuego libre de la palanca de
descompresión
2. Ajustar:
lJuego libre de la palanca de
descompresión
LIMPIEZA DEL FILTRO DE AIRE
NOTA:
Un mantenimiento del filtro apropiado
es la clave para evitar un desgaste pre-
maturo del motor y posibles daños al
mismo.Pasos de comprobación:
lExtraiga el tapón de distribución.
lGire el cigüeñal hacia la izquierda
para alinear la marca de PMS a
del rotor con la marca de alinea-
ción b de la cubierta del cárter
cuando el pistón esté en la posición
de PMS de la carrera de compre-
sión.
lCompruebe le juego libre c.
Juego libre:
5 ~ 9 mm (0,20 ~ 0,35 in)
Pasos de ajuste:
lAfloje la contratuerca 1.
lGire el regulador 2 hacia adentro
o hacia fuera hasta obtener el
ajuste adecuado.
lApriete la contratuerca.
PRECAUCION:
Después de realizar el ajuste,
arranque el motor y asegúrese de
que éste no se para cuando los
manillares se giran completamente
a ambos lados. Si el cable de des-
compresión está demasiado tenso,
el motor se parará mediante el sis-
tema de descompresión.

3 - 12
INSP
ADJ
AIR FILTER CLEANING
CAUTION:
Never run the engine without the air filter
element in place; this would allow dirt and
dust to enter the engine and cause rapid
wear and possible engine damage.
1. Remove:
lSeat
2. Disconnect:
lTail light lead connectors 1
3. Remove:
lAir filter case cover 2
4. Remove:
lFitting bolt 1
lWasher 2
lAir filter element 3
lFilter guide 4
5. Clean:
lAir filter element
Clean them with solvent.
NOTE:
After cleaning, remove the remaining solvent
by squeezing the element.
CAUTION:
lDo not twist the element when squeezing
the element.
lLeaving too much of solvent in the ele-
ment may result in poor starting.
6. Inspect:
lAir filter element
Damage ® Replace.
7. Apply:
lFoam-air-filter oil or engine mixing oil
To the element.
NOTE:
Squeeze out the excess oil. Element should be
wet but not dripping.
8. Install:
lFilter guide 1
NOTE:
Align the projection a on filter guide with the
hole b in air filter element.

INSP
ADJ
NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LIMPIEZA DEL FILTRO DE AIRE
ACHTUNG:
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß am
Kolben und/oder Zylinder verursa-
chen.
1. Demontieren:
lSitzbank
2. Abziehen:
lRücklicht-Steckverbinder 1
3. Ausbauen:
lLuftfiltergehäusedeckel 2
4. Ausbauen:
lSchraube 1
lScheibe 2
lLuftfittereinsatz 3
lFiltergerüst 4
5. Reinigen:
lLuftfittereinsatz
(in Lösungsmittel)
HINWEIS:
Den Luftfittereinsatz nach dem Reini-
gen ausdrücken.
ACHTUNG:
lDen Filterschaumstoff vorsich-
tig ausdrükken, nicht wringen.
lÜberschüssige Lösungsmittel-
reste im Filterschaumstoff kön-
nen Startschwierigkeiten zur
Folge haben.
6. Kontrollieren:
lLuftfittereinsatz
Beschädigung ® Erneuern.
7. Auftragen:
lSchaumstoff-Luftfilter- oder
Motoröl
(auf den Luftfittereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken. Der
Filtereinsatz soll lediglich feucht,
nicht triefend naß sein.
8. Montieren:
lFiltergerüst 1
HINWEIS:
Die Nase a am Filtergerüst auf die
Bohrung b am Luftfittereinsatz aus-
richten.
ATTENTION:
Ne jamais faire tourner le moteur
lorsque le filtre à air n’est pas en
place; ceci permettrait la pénétration
de poussière dans le moteur et cause-
rait son usure rapide et son endomma-
gement.
1. Déposer:
lSelle
2. Déconnecter:
lLe connecteur 1 de la lampe
arrière.
3. Déposer:
lLe couvercle 2 du boîtier du
filtre à air.
4. Déposer:
lBoulon de fixation 1
lRondelle 2
lElément du filtre à air 3
lGuide de filtre 4
5. Nettoyer:
lElément du filtre à air
Les nettoyer avec du dissol-
vant.
N.B.:
Une fois l’entretien terminé, éliminer ce
qui reste de solvant en serrant l’élément.
ATTENTION:
lNe pas tordre l’élément en l’esso-
rant.
lUn excès de dissolvant sur l’élément
risque de rendre la mise en marche
du moteur plus difficile.
6. Contrôler:
lElément du filtre à air
Endommagement ® Changer.
7. Appliquer:
lHuile de filtre à air en mousse
ou huile de mélange du moteur
Sur l’élément.
N.B.:
Eliminer l’excédent d’huile. L’élément
doit être humide mais non pas dégoutter.
8. Monter:
lGuide de filtre 1
N.B.:
Aligner la projection a située sur le
guide du filtre avec l’orifice b situé sur
l’élément du filtre à air.
3 - 12
PRECAUCION:
Nunca haga funcionar el motor con el
elemento del filtro de aire desmon-
tado; esto permitirá que entre la sucie-
dad y el polvo al motor causando un
rápido desgaste y posibles daños al
mismo.
1. Extraer:
lAsiento
2. Desconectar:
lConectores del cable del piloto
trasero 1
3. Extraer:
lTapa de la carcasa del filtro de
aire 2
4. Extraer:
lPerno de acoplamiento 1
lArandela 2
lElemento del filtro de aire 3
lGuía del filtro 4
5. Limpiar:
lElemento del filtro de aire
Limpiar con disolvente.
NOTA:
Después de realizar la limpieza, extraiga
el disolvente restante presionando el ele-
mento.
PRECAUCION:
lNo retuerza el elemento al presio-
nar.
lSi quedan demasiados restos de
disolvente en el filtro, podría provo-
car un arranque insuficiente.
6. Inspeccionar:
lElemento del filtro de aire
Daños ® Reemplazar.
7. Aplicar:
lAceite para filtro de aire de
espuma o aceite de mezcla de
motor
Al elemento.
NOTA:
Elimine el exceso de aceite. El elemento
debe estar húmedo pero no chorreando.
8. Instalar:
lGuía del filtro 1
NOTA:
Alinee la parte saliente a de la guía del
filtro con el orificio b del elemento del
filtro de aire.

3 - 13
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
9. Apply:
lLithium soap base grease
On the matching surface a on air filter
element.
10. Install:
lAir filter element 1
lWasher
lFitting bolt
NOTE:
Align the projection a on filter guide with the
hole b in air filter case.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
ENGINE OIL LEVEL INSPECTION
1. Stand the motorcycle on a level surface.
NOTE:
lWhen checking the oil level make sure that
the motorcycle is upright.
lPlace the motorcycle on a suitable stand.
WARNING
Never remove the oil tank cap just after
high speed operation. The heated oil could
spurt out. causing danger. Wait until the oil
cools down to approximately 70 ˚C (158 ˚F).
2. Idle the engine more than 3 minutes
while keeping the motorcycle upright.
Then stop the engine and inspect the oil
level.
3. Remove:
lOil tank cap 1

INSP
ADJ
CONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
INSPECCIÓN DEL NIVEL DE ACEITE DE MOTOR
9. Auftragen:
lLithiumfett
(auf die Paßfläche a des
Luftfittereinsatzes)
10. Montieren:
lLuftfittereinsatz 1
lScheibe
lSchraube
HINWEIS:
Die Nase a am Filtergerüst auf die
Bohrung b am Luftfiltergehäuse
ausrichten.
T R..2 Nm (0,2 m · kg)
MOTORÖLSTAND KONTROLLIE-
REN
1. Das Motorrad auf eine ebene
Fläche stellen.
HINWEIS:
lBei der Ölstandkontrolle muß das
Motorrad gerade stehen.
lDas Motorrad auf einen geeigne-
ten Montageständer stellen.
ACHTUNG:
Niemals den Motoröl-Einfüll-
schraubverschluß sofort nach ei-
ner Fahrt abnehmen, denn austre-
tendes heißes Öl könnte ernsthafte
Verbrühungen verursachen. Stets
das Öl erst auf ca. 70 ˚C abkühlen
lassen.
2. Den Motor anlassen und eini-
ge Minuten warmlaufen las-
sen, dann abstellen.
3. Demontieren:
lMotoröl-Einfüllschraubver-
schluß 1 9. Appliquer:
lGraisse à base de savon an
lithium
Sur la surface d’accouplement
a de l’élément de filtre à air.
10. Monter:
lElément de filtre à air 1
lRondelle
lBoulon de fixation
N.B.:
Aligner la projection a sur le guide du
filtre sur l’orifice b situé sur le carter de
filtre à air.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Placer la motocyclette sur une
surface de niveau.
N.B.:
lBien veiller à ce que la moto soit à la
verticale au moment de contrôler le
niveau d’huile.
lPlacer la moto sur un support adéquat.
ATTENTION:
Ne jamais retirer le bouchon du réser-
voir d’huile immédiatement après que
la moto ait été conduite à grande
vitesse. L’huile brûlante risque de
gicler et représente un danger. Atten-
dre que l’huile refroidisse à une tem-
pérature d’environ 70 ˚C (158 ˚F).
2. Faire tourner le moteur au ralenti
pendant environ 3 minutes tout en
maintenant la moto à la verticale.
Couper ensuite le moteur et véri-
fier le niveau d’huile.
3. Déposer:
lBouchon du réservoir d’huile
1
3 - 139. Aplicar:
lGrasa con base de jabón de
litio
En la superficie coincidente a
del elemento del filtro de aire.
10. Instalar:
lElemento del filtro de aire 1
lArandela
lPerno de acoplamiento
NOTA:
Alinee la parte saliente a de la guía del
filtro con el orificio b de la caja del fil-
tro de aire.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
INSPECCIÓN DEL NIVEL DE
ACEITE DE MOTOR
1. Coloque la motocicleta en una
superficie nivelada.
NOTA:
lCuando compruebe el nivel de aceite,
asegúrese de que la motocicleta esté
colocada en posición vertical.
lColoque la motocicleta en una zonaadecuada.
PRECAUCION:
Nunca extraiga la tapa del depósito de
aceite inmediatamente después de una
conducción a alta velocidad. El aceite
caliente podría salir a chorros causando
daños serios. Espere que se enfríe el
aceite hasta alcanzar una temperatura
aproximada de 70 ˚C (158 ˚F).
2. Deje el motor en velocidad de
ralentí durante más de 3 minutos
mientras la motocicleta esté en posi-
ción vertical. Después, pare el motor
y compruebe el nivel de aceite.
3. Extraer:
lTapa del depósito de aceite 1

3 - 14
INSP
ADJ

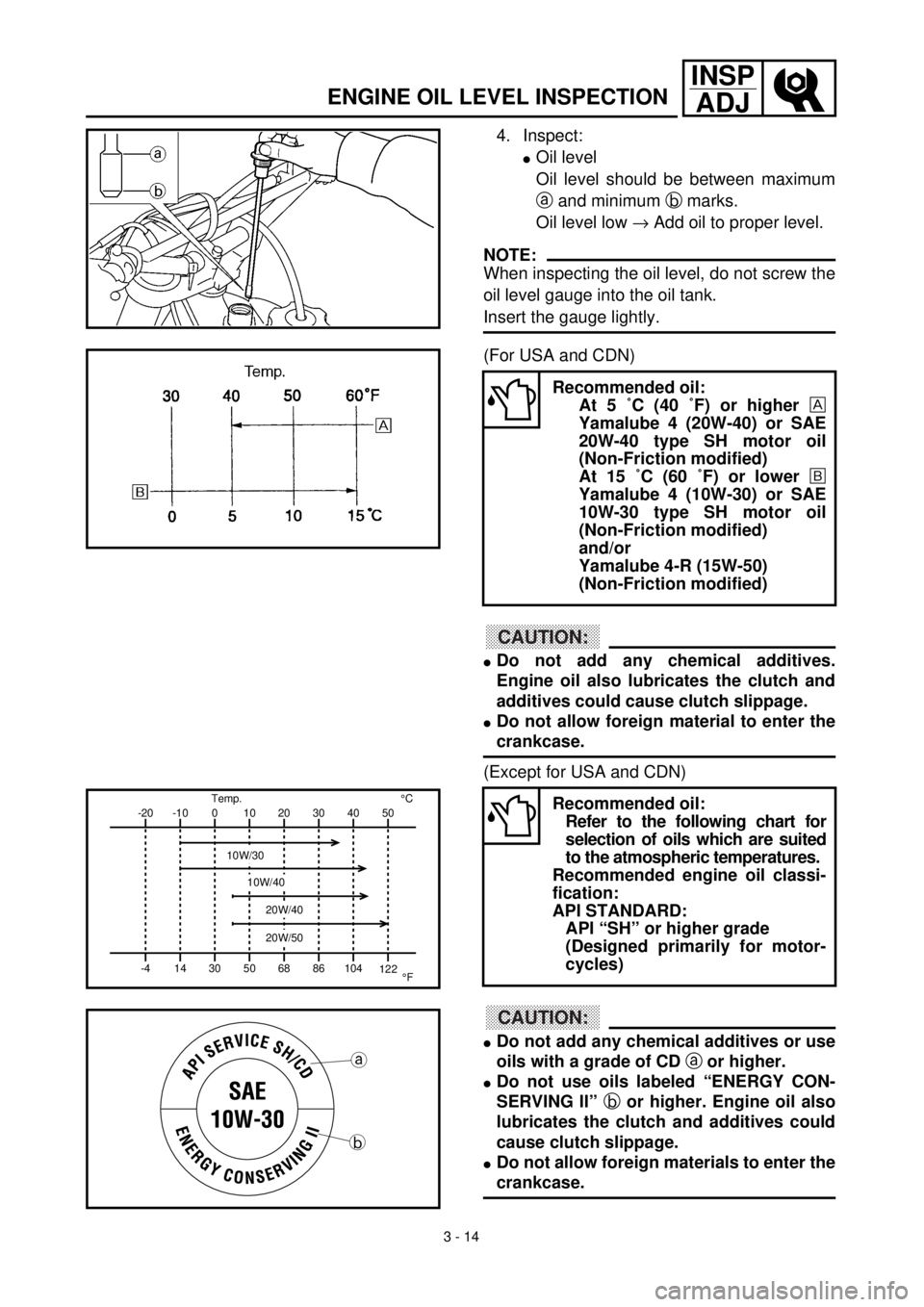

4. Inspect:
lOil level
Oil level should be between maximum
a and minimum b marks.
Oil level low ® Add oil to proper level.
NOTE:
When inspecting the oil level, do not screw the
oil level gauge into the oil tank.
Insert the gauge lightly.
(For USA and CDN)
CAUTION:
lDo not add any chemical additives.
Engine oil also lubricates the clutch and
additives could cause clutch slippage.
lDo not allow foreign material to enter the
crankcase.
(Except for USA and CDN)
CAUTION:
lDo not add any chemical additives or use
oils with a grade of CD a or higher.
lDo not use oils labeled “ENERGY CON-
SERVING II” b or higher. Engine oil also
lubricates the clutch and additives could
cause clutch slippage.
lDo not allow foreign materials to enter the
crankcase.
Recommended oil:
At 5 ˚C (40 ˚F) or higher
Yamalube 4 (20W-40) or SAE
20W-40 type SH motor oil
(Non-Friction modified)
At 15 ˚C (60 ˚F) or lower õ
Yamalube 4 (10W-30) or SAE
10W-30 type SH motor oil
(Non-Friction modified)
and/or
Yamalube 4-R (15W-50)
(Non-Friction modified)
Recommended oil:
Refer to the following chart for
selection of oils which are suited
to the atmospheric temperatures.
Recommended engine oil classi-
fication:
API STANDARD:
API “SH” or higher grade
(Designed primarily for motor-
cycles)-20
-4-10
140
3010
5020
6830
8640 50
104
122¡CTemp.
¡F
10W/30
10W/40
20W/40
20W/50
a
b
ENGINE OIL LEVEL INSPECTION
