YAMAHA WR 400F 2000 Owners Manual

INSP
ADJ
REGLAGE DE LA FLECHE DE CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
INSPECCIÓN DE LA CADENA DE TRANSMISIÓN
5. Montieren:
lAntriebskette 1
lLaschen 2
lKettenschloßfeder 3
ACHTUNG:
Die Kettenschloßfeder bei der
Montage wie abgebildet ausrich-
ten.
aDrehrichtung
New
6. Schmieren:
lAntriebskette
Empfohlenes Schmier-
mittel
Motoröl oder Ketten-
spray
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Kontrollieren:
lAntriebsketten-Durchhang
a
über der Kettenführungs-
Schraube.
Unvorschriftsmäßig ® Ein-
stellen.
HINWEIS:
Vor dem Prüfen oder dem Einstellen
des Kettendurchhangs das Hinter-
rad mehrere Umdrehungen durch-
drehen und den Kettendurchhang
über die gesamte Länge der Kette
prüfen. Die Einstellung des Ketten-
spiels muß an der straffsten Stelle
der Kette vorgenommen werden.
Antriebsketten-Durch-
hang
40–50 mm
5. Monter:
lChaîne de transmission 1
lRaccord 2
lAgrafe de l’attache rapide
3
ATTENTION:
Veiller à insérer l’agrafe de l’attache
rapide dans le sens indiqué.
aSens de la marche
New
6. Lubrifier:
lChaîne de transmission
Lubrifiant de chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
REGLAGE DE LA FLECHE DE
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en pla-
çant la cale appropriée sous le
moteur.
2. Contrôler:
lFlèche de la chaîne de trans-
mission a
Au-dessus du boulon de fixa-
tion de la garde de joint.
Hors spécification ® Régler.
N.B.:
Avant de procéder à la vérification ou au
réglage, faire tourner plusieurs fois la
roue arrière et contrôler plusieurs fois la
tension de la chaîne pour déterminer la
tension maximale. Contrôler et régler la
flèche de la chaîne lorsque la roue arrière
se trouve dans la position de chaîne en
tension maximale.
Flèche de la chaîne de
transmission:
40 à 50 mm (1,6 à 2,0 in)
3 - 335. Instalar:
lCadena de transmisión 1
lJunta 2
lClip de la unión principal 3
PRECAUCION:
Asegúrese de instalar el clip de la
unión principal en la dirección que se
indica.
aDirección de giro
New
6. Lubricar:
lCadena de transmisión
Lubricante de la cadena
de transmisión:
Aceite de motor SAE
10W-30 o lubricantes
para cadenas apropiado
AJUSTE DE LA TENSIÓN DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando
un soporte apropiado debajo del
motor.
2. Comprobar:
lTensión de la cadena de trans-
misión a
Por encima del perno de insta-
lación de seguridad del retén.
Fuera de especificaciones ®
Ajustar.
NOTA:
Antes de comprobar o ajustar la cadena
de transmisión, gire la rueda trasera
varias revoluciones y revise la tensión en
distintos puntos hasta encontrar el punto
de mayor tensión. Compruebe y ajuste la
tensión de la cadena cuando la rueda tra-
sera esté en el “punto de mayor tensión”.
Tensión de la cadena de
transmisión:
40 ~ 50 mm (1,6 ~ 2,0 in)

3 - 34
INSP
ADJ
FRONT FORK INSPECTION

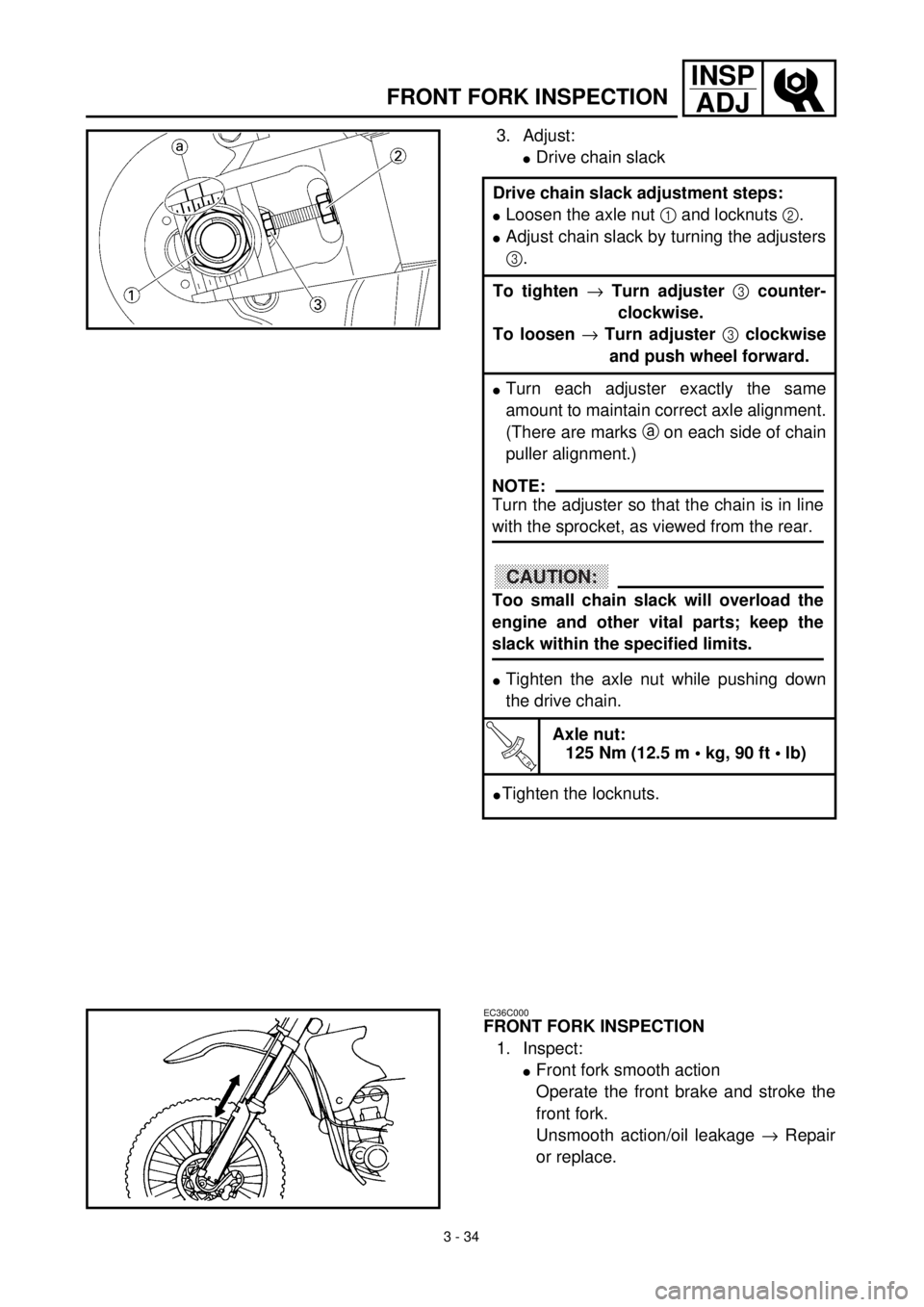

3. Adjust:
lDrive chain slack
Drive chain slack adjustment steps:
lLoosen the axle nut 1 and locknuts 2.
lAdjust chain slack by turning the adjusters
3.
To tighten ® Turn adjuster 3 counter-
clockwise.
To loosen ® Turn adjuster 3 clockwise
and push wheel forward.
lTurn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of chain
puller alignment.)
lTighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m • kg, 90 ft • lb)
lTighten the locknuts.
NOTE:
Turn the adjuster so that the chain is in line
with the sprocket, as viewed from the rear.
CAUTION:
Too small chain slack will overload the
engine and other vital parts; keep the
slack within the specified limits.
EC36C000
FRONT FORK INSPECTION
1. Inspect:
lFront fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage ® Repair
or replace.

INSP
ADJ
CONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
INSPECCIÓN DE LA HORQUILLA DELANTERA
3. Einstellen:
lAntriebsketten-Durchhang
Arbeitsschritte
lAchsmutter 1 und Sicherungs-
muttern 2 lockern.
lEinstellschrauben 3 verdre-
hen, bis der vorgeschriebene
Kettendurchhang erreicht ist.
Zum Straffen der Kette die Ein-
stellschraube 3 gegen den
Uhrzeigersinn drehen.
Zu Lockern der Kette die Ein-
stellschraube 3 im Uhrzeiger-
sinn drehen und das Rad nach
vorne drücken.
lBeide Kettenspanner jeweils
gleichmäßig einstellen, damit
die Ausrichtung sich nicht ver-
stellt. Die Markierungen a auf
beiden Kettenspannern dienen
zum korrekten Ausrichten des
Hinterrads.
lAchsmutter festziehen. Dabei
die Antriebskette nach unten
drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
lSicherungsmuttern festziehen.
HINWEIS:
Die Kette muß von hinten blickend
mit dem Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte Kette
verursacht erhöhten Ver-
schleiß von Motor, Lagern und
anderen wichtigen Bauteilen.
Daher darauf achten, daß der
Kettendurchhang sich im Soll-
bereich befindet.
TELESKOPGABEL KONTROLLIE-
REN
1. Kontrollieren:
lFunktion der Teleskopgabel
Die Gabel mehrmals tief ein-
und ausfedern lassen.
Schwergängigkeit, Undich-
tigkeit ® Instand setzen
oder erneuern. 3. Régler:
lFlèche de chaîne de transmis-
sion
Etapes de réglage de flèche de
chaîne de transmission:
lDesserrer l’écrou d’axe 1 et les
contre-écrous 2.
lRégler la flèche de chaîne en tour-
nant les dispositifs de réglage 3.
Pour tendre ®Tourner le dis-
positif de
réglage 3 à
gauche.
Pour détendre ®Tourner le dis-
positif de
réglage 3 à
droite et pous-
ser le roue vers
l’avant.
lTourner chaque écrou exactement
du même nombre de tours pour
conserver l’alignement correct de
la roue. (Les repères a prévus de
chaque côté sur les tendeurs de
chaîne.)
lSerrer l’écrou de l’axe tout en
enfonçant la chaîne secondaire.
T R..
Ecrou d’axe:
125 Nm
(12,5 m • kg, 90 ft • lb)
lSerrer les contre-écrous.
N.B.:
Tourner le tendeur pour que la chaîne
soit alignée avec la couronne, vue par
l’arrière.
ATTENTION:
Une chaîne trop tendue impose des
efforts excessifs au moteur et aux
organes de transmission; maintenir
la tension de la chaîne dans les limi-
tes spécifiées.
CONTROLE DE LA FOURCHE
AVANT
1. Vérifier:
lAction régulière de la fourche
avant
Actionner le frein avant et don-
ner un coup à la fourche avant.
Action irrégulière/fuites
d’huile ® Réparer ou changer.
3 - 343. Ajustar:
lTensión de la cadena de trans-
misión
Pasos de ajuste de la tensión de la
cadena de transmisión:
lAfloje la tuerca del eje 1 y las
contratuercas 2.
lAjuste la tensión de la cadena
girando los reguladores 3.
Para apretar ®Gire el regula-
dor 3 hacia la
izquierda.
Para aflojar ®Gire el regula-
dor 3 hacia la
derecha y
empuje la rueda
hacia delante.
lGire cada regulador de la cadena
en igual proporción para mantener
el eje correctamente alineado
(existen marcas a en cada lado de
la alineación del extractor de la
cadena).
lApriete la tuerca del eje mientras
empuja hacia abajo la cadena de
transmisión.
T R..
Tuerca del eje:
125 Nm
(12,5 m • kg, 90 ft • lb)
lApriete las contratuercas.
NOTA:
Gire el regulador de forma que la
cadena quede en línea con el piñón,
visto desde la parte posterior.
PRECAUCION:
Una tensión de la cadena dema-
siado pequeña sobrecargará el
motor y otras piezas importantes;
mantenga la tensión de la cadena
dentro de los límites especificados.
INSPECCIÓN DE LA HORQUILLA
DELANTERA
1. Inspeccionar:
lFuncionamiento suave de la
horquilla delantera
Accione el freno delantero y
frote la horquilla delantera.
Funcionamiento brusco/fugas
de aceite ® Reparar o reem-
plazar.

3 - 35
INSP
ADJFRONT FORK OIL SEAL AND DUST SEAL CLEANING/
FRONT FORK REBOUND DAMPING FORCE ADJUSTMENT
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
lProtector
lDust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
lDust seal a
lOil seal b
NOTE:
lClean the dust seal and oil seal after every
run.
lApply the lithium soap base grease on the
inner tube.
EC36H002
FRONT FORK REBOUND DAMPING FORCE
ADJUSTMENT
1. Adjust:
lRebound damping force
By turning the adjuster 1.
Stiffer a ®Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b ®Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum posi-
tion)

INSP
ADJ
NETTOYAGE DE BAGUE D’ETANCHEITE ET DE JOINT ANTIPOUSSIERE DE FOURCHE
AVANT/REGLAGE DE LA FORCE D’AMORTISSEMENT DE REBOND DE LA FOURCHE AVANT
GABELDICHTRING UND STAUBMANSCHETTE REINIGEN/
TELESKOPGABEL-ZUGSTUFENDÄMPFUNG EINSTELLEN
LIMPIEZA DE GUARDAPOLVOS Y SELLOS DE ACEITE DE LA HORQUILLA
DELANTERA/AJUSTE DE LA TENSIÓN DE RETORNO DEL AMORTIGUADOR DE LA
HORQUILLA DELANTERA
GABELDICHTRING UND STAUB-
MANSCHETTE REINIGEN
1. Demontieren:
lProtektor
lStaubmanschette 1
HINWEIS:
Einen dünen Schraubendreher ver-
wenden und vorsichtig vorgehen, um
das Standrohr und die Staubman-
schette nicht zu beschädigen.
2. Reinigen:
lStaubmanschette a
lDichtring b
HINWEIS:
lDichtring und Staubmanschette
nach jeder Fahrt reinigen.
lLithiumfett auf das Standrohr auf-
tragen.
TELESKOPGABEL-ZUGSTUFEN-
DÄMPFUNG EINSTELLEN
1. Einstellen:
lZugstufendämpfung
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Zugstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Zugstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
NETTOYAGE DE BAGUE D’ETAN-
CHEITE ET DE JOINT ANTIPOUS-
SIERE DE FOURCHE AVANT
1. Déposer:
lProtecteur
lJoint antipoussière 1
N.B.:
Utiliser un petit tournevis et faire atten-
tion à ne pas endommager le fourreau de
fourche interne ni le cache-poussière.
2. Nettoyer:
lJoint antipoussière a
lBague d’étanchéité b
N.B.:
lNettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
lAppliquer la graisse à base de savon
au lithium sur le tube interne.
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE REBOND
DE LA FOURCHE AVANT
1. Régler:
lForce d’amortissement de rebond
En tournant le dispositif de
réglage 1.
Plus dur a ®Augmenter la
force d’amortis-
sement de
rebond. (Visser
le dispositif de
réglage 1.)
Plus mou b ®Diminuer la
force d’amortis-
sement de
rebond. (Dévis-
ser le dispositif
de réglage 1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séeDesserrer de 20
déclics (à partir
du réglage
maximum)
3 - 35LIMPIEZA DE GUARDAPOLVOS Y
SELLOS DE ACEITE DE LA HOR-
QUILLA DELANTERA
1. Extraer:
lProtector
lGuardapolvos 1
NOTA:
Utilice un destornillador fino y tenga
cuidado en no dañar el tubo de la horqui-
lla interior y el guardapolvos.
2. Limpiar:
lGuardapolvos a
lRetén de aceite b
NOTA:
lLimpie el guardapolvos y el retén de
aceite después de cada uso.
lAplique grasa con base de jabón de
litio en el tubo interno.
AJUSTE DE LA TENSIÓN DE
RETORNO DEL AMORTIGUA-
DOR DE LA HORQUILLA DELAN-
TERA
1. Ajustar:
lTensión de retorno del amorti-
guador
Mediante el giro el regulador
1.
Más rígido a ®Aumenta la ten-
sión de retorno
del amortigua-
dor (gire el
regulador 1
hacia adentro).
Más suave b ®Disminuye la
tensión de
retorno del
amortiguador
(gire el regula-
dor 1 hacia
afuera).
Extensión de ajuste:
Máxima Mínima
Posición total-
mente girada20 giros (desde
la posición
máxima)

3 - 36
INSP
ADJFRONT FORK COMPRESSION DAMPING FORCE
ADJUSTMENT
lSTANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
Standard position:
8 clicks out
*14 clicks out
EC36J001
FRONT FORK COMPRESSION DAMPING
FORCE ADJUSTMENT
1. Remove:
lRubber cap
2. Adjust:
lCompression damping force
By turning the adjuster 1.
Stiffer a ®Increase the compression
damping force. (Turn the
adjuster 1 in.)
Softer b ®Decrease the compression
damping force. (Turn the
adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum posi-
tion)

INSP
ADJ
REGLAGE DE LA FORCE D’AMORTISSEMENT DE COMPRESSION DE LA FOURCHE
AVANT
TELESKOPGABEL-DRUCKSTUFEN-DÄMPFUNG EINSTELLEN
AJUSTE DE LA TENSIÓN DEL AMORTIGUADOR DE COMPRESIÓN DE LA HORQUILLA
DELANTERA
lNormaleinstellung
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen.
* Nur EUROPE
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
WARNUNG
Beide Gabelholme stets gleichmä-
ßig einstellen. Eine ungleichmäßi-
ge Einstellung beeinträchtigt das
Fahrverhalten.
Normaleinstellung
8 Rasten gelöst
*14 Rasten gelöst
TELESKOPGABEL-DRUCKSTU-
FEN-DÄMPFUNG EINSTELLEN
1. Demontieren:
lGummikappe
2. Einstellen:
lDruckstufendämpfungskraft
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Druckstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Druckstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
lPOSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée.
* Pour l’EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
AVERTISSEMENT
Toujours régler à la même position
sur chaque bras de fourche avant. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Position standard:
Desserrer de 8 déclics
*Desserrer de 14 déclics
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE COM-
PRESSION DE LA FOURCHE
AVANT
1. Déposer:
lCapuchon en caoutchouc
2. Régler:
lForce d’amortissement de
compression
En tournant le dispositif de
réglage 1.
Plus dur a ®Augmenter la
force d’amortisse-
ment de compres-
sion. (Visser le
dispositif de
réglage 1.)
Plus mou b ®Diminuer la force
d’amortissement
de compression.
(Dévisser le dispo-
sitif de réglage 1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séeDévisser de 20
déclics (à par-
tir du réglage
maximum)
3 - 36
lPOSICIÓN ESTÁNDAR:
Esta es la posición a la que vuelve por
el número de clics especificado desde
la posición totalmente girada.
* Para EUROPE
PRECAUCION:
No fuerce el regulador más allá de la
extensión de ajuste mínima o máxima.
Puede dañar el regulador.
ADVERTENCIA
Ajuste siempre cada horquilla delan-
tera en el mismo punto. Un ajuste des-
igual puede provocar un manejo
inadecuado y pérdida de estabilidad.
Posición estándar:
8 giros
*14 giros
AJUSTE DE LA TENSIÓN DEL
AMORTIGUADOR DE COMPRE-
SIÓN DE LA HORQUILLA DELAN-
TERA
1. Extraer:
lTapa de goma
2. Ajustar:
lTensión de retorno del amorti-
guador
Mediante el giro regulador 1.
Más rígido a ®Aumenta la ten-
sión de retorno
del amortiguador
(gire el regulador
1 hacia adentro).
Más suave b ®Disminuye la ten-
sión de retorno
del amortiguador
(gire el regulador
1 hacia afuera).
Extensión de ajuste:
Máxima Mínima
Posición total-
mente girada20 giros (desde
la posición
máxima)

3 - 37
INSP
ADJ
REAR SHOCK ABSORBER INSPECTION
lSTANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
3. Install:
lRubber cap
T R..
Standard position:
7 clicks out
*12 clicks out
EC36K000

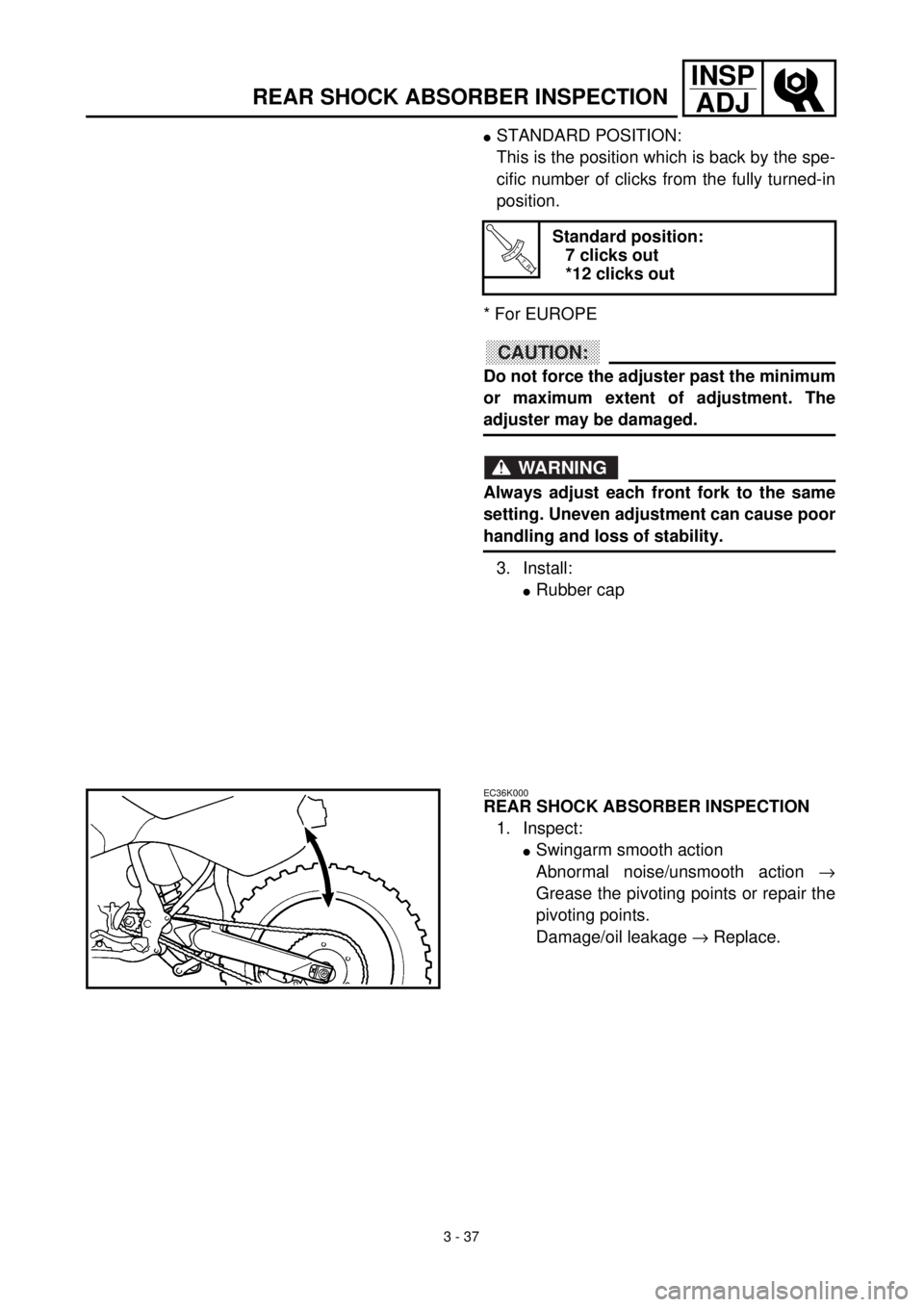

REAR SHOCK ABSORBER INSPECTION
1. Inspect:
lSwingarm smooth action
Abnormal noise/unsmooth action ®
Grease the pivoting points or repair the
pivoting points.
Damage/oil leakage ® Replace.

INSP
ADJ
CONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
INSPECCIÓN DEL AMORTIGUADOR TRASERO
lNormaleinstellung
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen.
* Nur EUROPE
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
WARNUNG
Beide Gabelholme stets gleichmä-
ßig einstellen. Eine ungleichmäßi-
ge Einstellung beeinträchtigt das
Fahrverhalten.
3. Montieren:
lGummikappe
T R..
Normaleinstellung
7 Rasten gelöst
* 12 Rasten gelöst
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
lSchwinge (Beweglichkeit)
Geräusch/Schwergängig-
keit ® Drehpunkte schmie-
ren oder instand setzen.
Beschädigung/Undichtigkeit
® Erneuern.
lPOSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée.
* Pour l’EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
AVERTISSEMENT
Toujours régler à la même position les
dispositifs de chaque bras de fourche
avant. Un réglage inégal peut entraî-
ner une mauvaise maniabilité et une
perte de stabilité.
3. Monter:
lCapuchon en caoutchouc
T R..
Position standard:
Dévisser de 7 déclics
* Dévisser de 12 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Vérifier:
lAction régulière du bras
oscillant
Bruit anormal/action irrégu-
lière ® Graisser les points de
pivot ou les réparer.
Endommagement/fuites
d’huile ® Changer.
3 - 37
lPOSICIÓN ESTÁNDAR:
Esta es la posición a la que vuelve por
el número de clics especificado desde
la posición totalmente girada.
* Para EUROPE
PRECAUCION:
No fuerce el regulador más allá de la
extensión de ajuste mínima o máxima.
Puede dañar el regulador.
ADVERTENCIA
Ajuste siempre cada horquilla delan-
tera en el mismo punto. Un ajuste des-
igual puede provocar un manejo
inadecuado y pérdida de estabilidad.
3. Instalar:
lTapa de goma
T R..
Posición estándar:
7 giros
* 12 giros
INSPECCIÓN DEL AMORTIGUA-
DOR TRASERO
1. Inspeccionar:
lFuncionamiento suave de la
palanca oscilante
Ruido anormal/funciona-
miento brusco ® Engrasar o
reparar los puntos de articula-
ción.
Daños/fugas de aceite ®
Reemplazar.

3 - 38
INSP

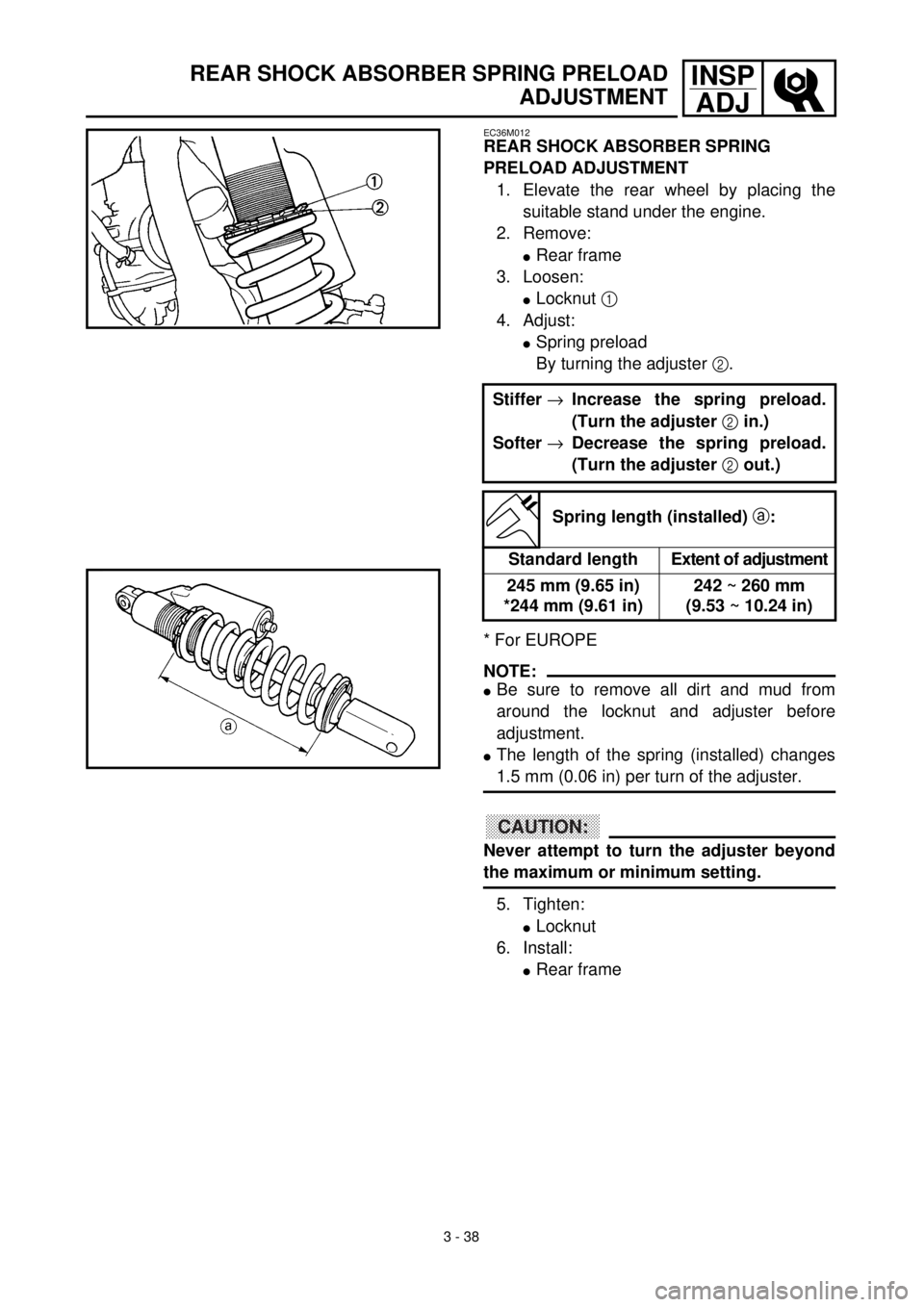

ADJREAR SHOCK ABSORBER SPRING PRELOAD
ADJUSTMENT
EC36M012
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Remove:
lRear frame
3. Loosen:
lLocknut 1
4. Adjust:
lSpring preload
By turning the adjuster 2.
* For EUROPE
NOTE:
lBe sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
lThe length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
5. Tighten:
lLocknut
6. Install:
lRear frame Stiffer ®Increase the spring preload.
(Turn the adjuster 2 in.)
Softer ®Decrease the spring preload.
(Turn the adjuster 2 out.)
Spring length (installed) a:
Standard lengthExtent of adjustment
245 mm (9.65 in)
*244 mm (9.61 in)242 ~ 260 mm
(9.53 ~ 10.24 in)
