YAMAHA WR 400F 2000 Owners Manual

INSP
ADJ

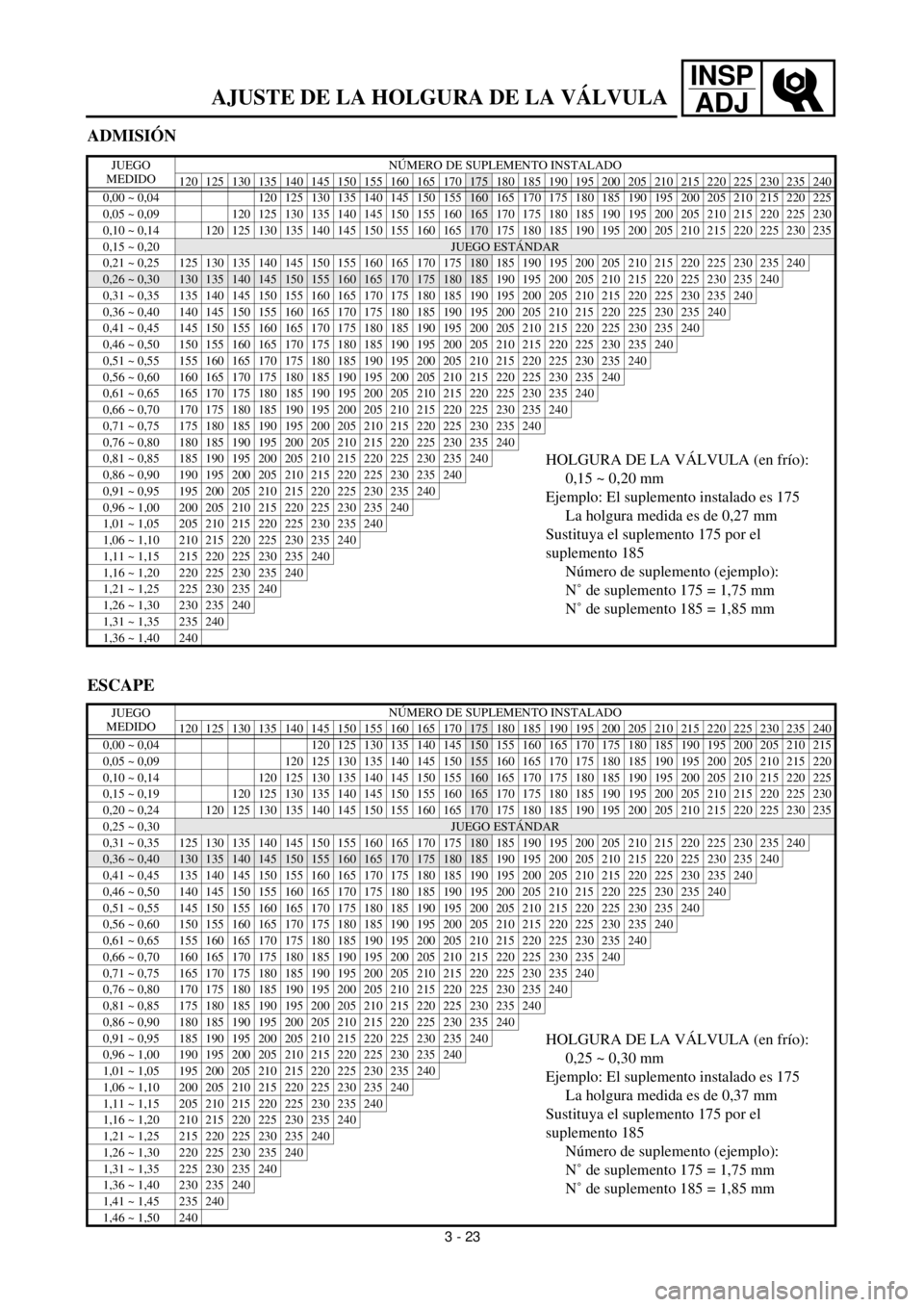

AJUSTE DE LA HOLGURA DE LA VÁLVULA
ADMISIÓN
JUEGO
MEDIDONÚMERO DE SUPLEMENTO INSTALADO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150
155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05 ~ 0,09 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10 ~ 0,14
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,15 ~ 0,20JUEGO ESTÁNDAR
0,21 ~ 0,25
125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,26 ~ 0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,31 ~ 0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 ~ 0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 ~ 0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 ~ 0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 ~ 0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 ~ 0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 ~ 0,65 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 ~ 0,70 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 ~ 0,75 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 ~ 0,80 180 185 190 195 200 205 210 215 220 225 230 235240
0,81 ~ 0,85 185 190 195 200 205 210 215 220 225 230 235240HOLGURA DE LA VÁLVULA (en frío):
0,15 ~ 0,20 mm
Ejemplo: El suplemento instalado es 175
La holgura medida es de 0,27 mm
Sustituya el suplemento 175 por el
suplemento 185
Número de suplemento (ejemplo):
N˚ de suplemento 175 = 1,75 mm
N˚ de suplemento 185 = 1,85 mm0,86 ~ 0,90 190 195 200 205 210 215 220 225 230 235240
0,91 ~ 0,95 195 200 205 210 215 220 225 230 235240
0,96 ~ 1,00 200 205 210 215 220 225 230 235240
1,01 ~ 1,05 205 210 215 220 225 230 235240
1,06 ~ 1,10 210 215 220 225 230 235240
1,11 ~ 1,15 215 220 225 230 235240
1,16 ~ 1,20 220 225 230 235240
1,21 ~ 1,25 225 230 235240
1,26 ~ 1,30 230 235240
1,31 ~ 1,35 235240
1,36 ~ 1,40 240
ESCAPE
JUEGO
MEDIDONÚMERO DE SUPLEMENTO INSTALADO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140
145150 155 160 165 170 175 180 185 190 195 200 205 210 215
0,05 ~ 0,09 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0,10 ~ 0,14
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,15 ~ 0,19120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,20 ~ 0,24
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,25 ~ 0,30JUEGO ESTÁNDAR
0,31 ~ 0,35 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0,36 ~ 0,40130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,41 ~ 0,45 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 ~ 0,50 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 ~ 0,55 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 ~ 0,60 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 ~ 0,65 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 ~ 0,70 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 ~ 0,75 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 ~ 0,80 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,81 ~ 0,85 175 180 185 190 195 200 205 210 215 220 225230235240
0,86 ~ 0,90 180 185 190 195 200 205 210 215 220 225230235240
0,91 ~ 0,95 185 190 195 200 205 210 215 220 225230235240HOLGURA DE LA VÁLVULA (en frío):
0,25 ~ 0,30 mm
Ejemplo: El suplemento instalado es 175
La holgura medida es de 0,37 mm
Sustituya el suplemento 175 por el
suplemento 185
Número de suplemento (ejemplo):
N˚ de suplemento 175 = 1,75 mm
N˚ de suplemento 185 = 1,85 mm0,96 ~ 1,00 190 195 200 205 210 215 220 225230235240
1,01 ~ 1,05 195 200 205 210 215 220 225230235240
1,06 ~ 1,10 200 205 210 215 220 225230235240
1,11 ~ 1,15 205 210 215 220 225230235240
1,16 ~ 1,20 210 215 220 225230235240
1,21 ~ 1,25 215 220 225230235240
1,26 ~ 1,30 220 225230235240
1,31 ~ 1,35 225230235240
1,36 ~ 1,40 230235240
1,41 ~ 1,45 235240
1,46 ~ 1,50 240
3 - 23

3 - 24
INSP
ADJ

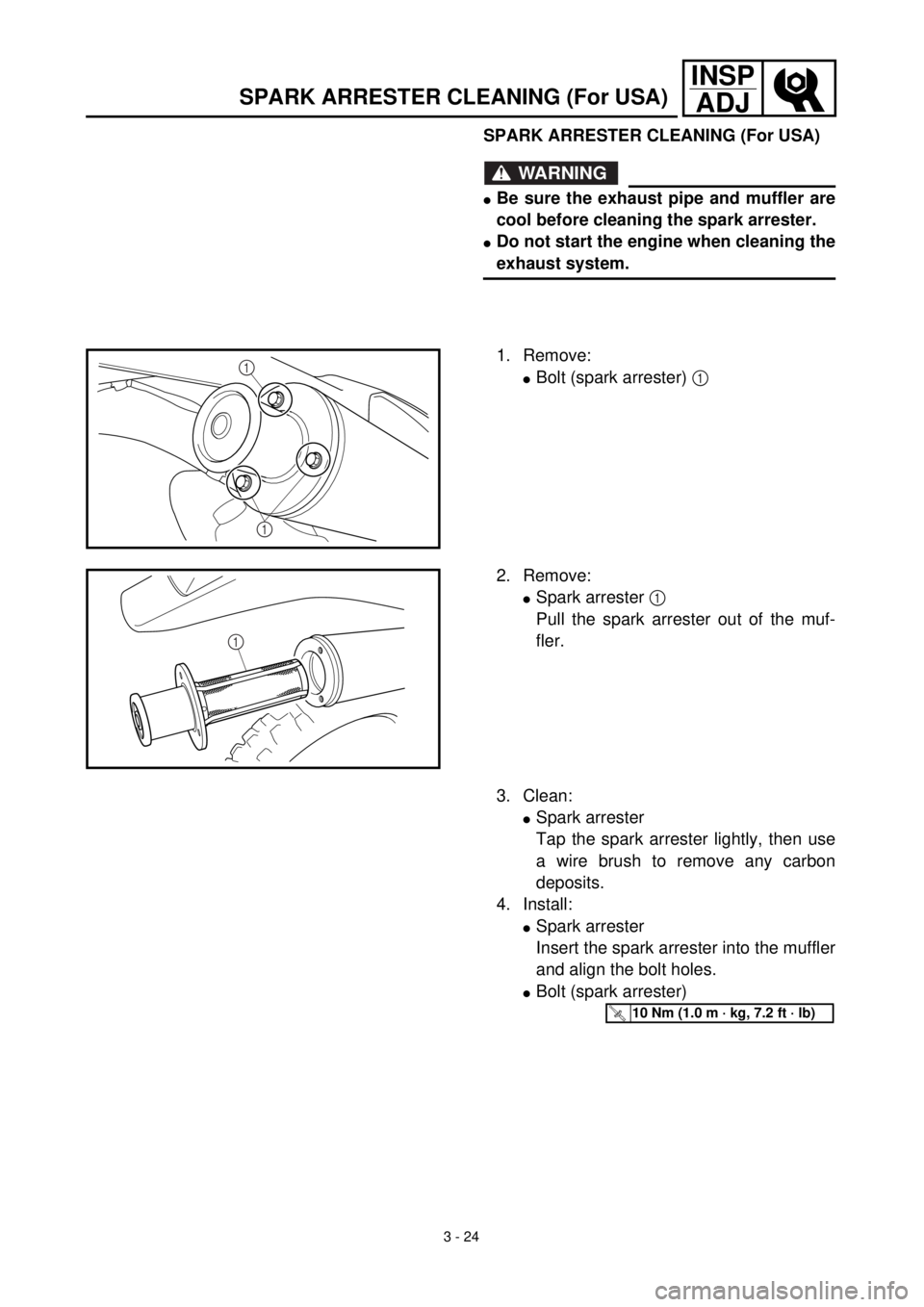

SPARK ARRESTER CLEANING (For USA)
WARNING
lBe sure the exhaust pipe and muffler are
cool before cleaning the spark arrester.
lDo not start the engine when cleaning the
exhaust system.
1. Remove:
lBolt (spark arrester) 1 1
1
2. Remove:
lSpark arrester 1
Pull the spark arrester out of the muf-
fler.
1
3. Clean:
lSpark arrester
Tap the spark arrester lightly, then use
a wire brush to remove any carbon
deposits.
4. Install:
lSpark arrester
Insert the spark arrester into the muffler
and align the bolt holes.
lBolt (spark arrester)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
SPARK ARRESTER CLEANING (For USA)

INSP
ADJ
NETTOYAGE DU PARE-ETINCELLES (pour les USA)
FUNKENFÄNGER REINIGEN (NUR USA)
LIMPIEZA DEL AMORTIGUADOR DE CHISPAS (Para USA)
3 - 24 FUNKENFÄNGER REINIGEN (NUR
USA)
WARNUNG
lKrümmer und Schalldämpfer
vor Beginn dieser Arbeit abküh-
len lassen.
lDen Motor während dieser
Arbeit nicht anlassen.
1. Demontieren:
lSchrauben (Funkenfänger)
1
2. Demontieren:
lFunkenfänger 1
Den Funkenfänger aus dem
Schalldämpfer herauszie-
hen.
3. Reinigen:
lFunkenfänger
Den Funkenfänger leicht
ausklopfen, dann mit einer
Stahlbürste etwaige Kohle-
ablagerungen entfernen.
4. Montieren:
lFunkenfänger
Den Funkenfänger in den
Schalldämpfer einführen
und die Bohrungen aufein-
adner ausrichten.
lSchrauben (Funkenfänger)
T R..10 Nm (1,0 m · kg)
NETTOYAGE DU PARE-ETINCEL-
LES (pour les USA)
AVERTISSEMENT
lLe tuyau et le pot d’échappement
doivent être froids au moment du
nettoyage du pare-étincelles.
lNe pas mettre le moteur en marche
pendant le nettoyage du système
d’échappement.
1. Déposer:
lBoulon (pare-étincelles) 1
2. Déposer:
lPare-étincelles 1
Extraire le pare-étincelles du
pot d’échappement.
3. Nettoyer:
lPare-étincelles
Tapoter légèrement le pare-
étincelles, puis éliminer tout
dépôt de calamine à l’aide
d’une brosse métallique.
4. Monter:
lPare-étincelles
Insérer le pare-étincelles dans
le pot d’échappement et aligner
les orifices de boulon.
lBoulon (pare-étincelles)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
LIMPIEZA DEL AMORTIGUA-
DOR DE CHISPAS (Para USA)
ADVERTENCIA
lAsegúrese de que el tubo de escape y
el silenciador estén fríos antes de
limpiar el amortiguador de chispas.
lNo ponga en marcha el motor
cuando limpie el sistema de escape.
1. Extraer:
lPerno (amortiguador de chis-
pas) 1
2. Extraer:
lAmortiguador de chispas 1
Saque el amortiguador de chis-
pas afuera del silenciador.
3. Limpiar:
lAmortiguador de chispas
Golpee ligeramente el amorti-
guador de chispas y después
utilice un cepillo para cables
para eliminar cualquier resto de
carbón.
4. Instalar:
lAmortiguador de chispas
Inserte el amortiguador de
chispas en el silenciador y ali-
nee los orificios del perno.
lPerno (amortiguador de chis-
pas)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

3 - 25
INSP
ADJ

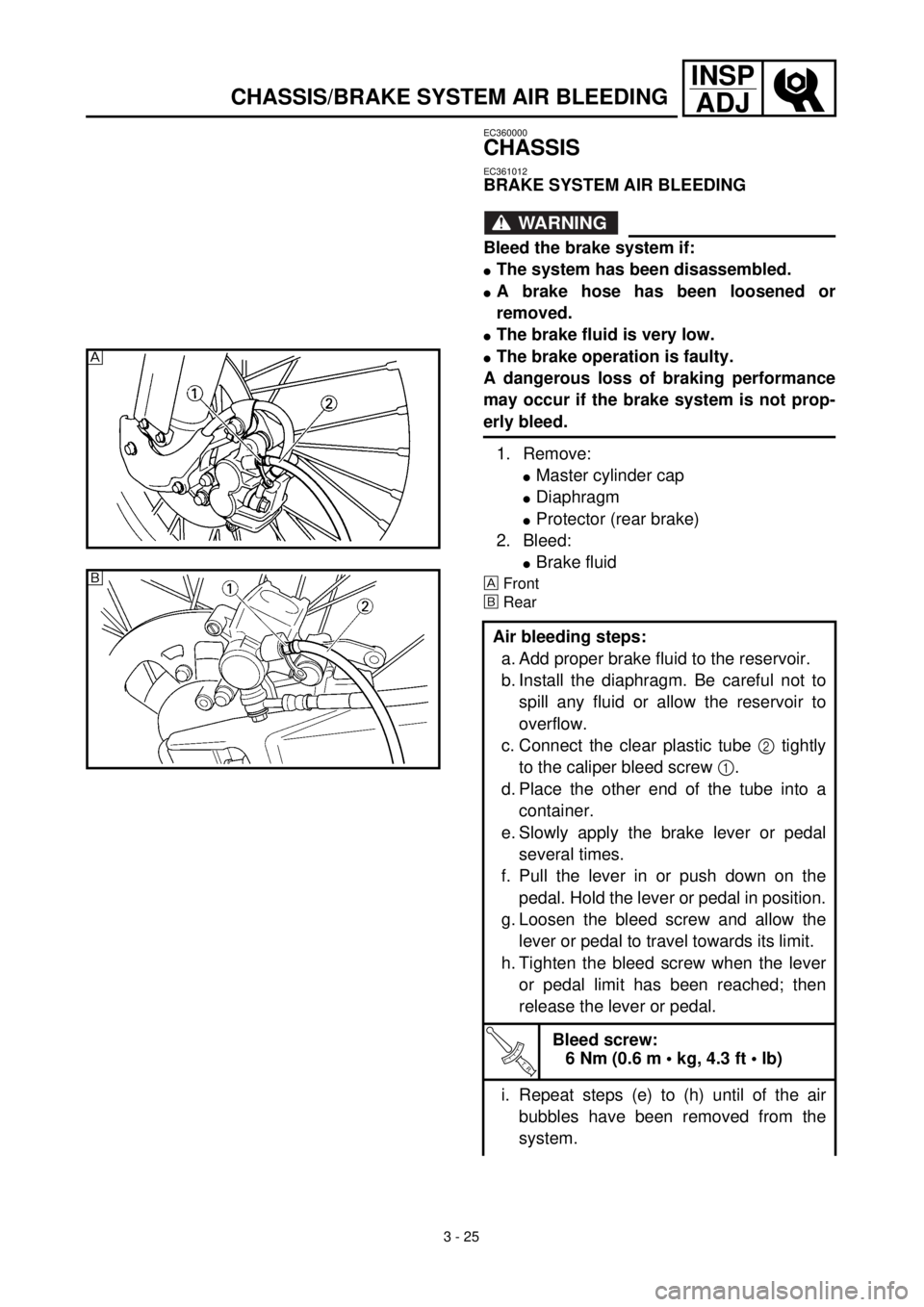

CHASSIS/BRAKE SYSTEM AIR BLEEDING
EC360000
CHASSIS
EC361012
BRAKE SYSTEM AIR BLEEDING
WARNING
Bleed the brake system if:
lThe system has been disassembled.
lA brake hose has been loosened or
removed.
lThe brake fluid is very low.
lThe brake operation is faulty.
A dangerous loss of braking performance
may occur if the brake system is not prop-
erly bleed.
1. Remove:
lMaster cylinder cap
lDiaphragm
lProtector (rear brake)
2. Bleed:
lBrake fluid
Front
õRear
Air bleeding steps:
a. Add proper brake fluid to the reservoir.
b. Install the diaphragm. Be careful not to
spill any fluid or allow the reservoir to
overflow.
c. Connect the clear plastic tube 2 tightly
to the caliper bleed screw 1.
d. Place the other end of the tube into a
container.
e. Slowly apply the brake lever or pedal
several times.
f. Pull the lever in or push down on the
pedal. Hold the lever or pedal in position.
g. Loosen the bleed screw and allow the
lever or pedal to travel towards its limit.
h. Tighten the bleed screw when the lever
or pedal limit has been reached; then
release the lever or pedal.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
i. Repeat steps (e) to (h) until of the air
bubbles have been removed from the
system.

õ

INSP
ADJ
PARTIE CYCLE/PURGE DE L’AIR DU SYSTEME DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
CHASIS/PURGA DEL AIRE DEL SISTEMA DE FRENOS
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Anlage muß entlüftet werden,
wenn:
ldie Anlage zerlegt wurde,
lein Schlauch gelöst oder erneu-
ert wurde,
lder Flüssigkeitsstand sehr nied-
rig ist,
ldie Anlage nicht einwandfrei
funktioniert.
Eine nicht korrekt durchgeführte
Entlüftung kann zur Verminderung
der Bremsleistung führen.
1. Demontieren:
lAusgleichsbehälterdeckel
lMembran
lProtektor (Hinterradbremse)
2. Entlüften:
lBremsflüssigkeit
Vorn
õHinten
Arbeitsschritte
a. Ausgleichsbehälter mit der
empfohlenen Bremsflüssig-
keit befüllen. Darauf achten,
daß keine Flüssigkeit ver-
schüttet wird und der Aus-
gleichsbehälter nicht
überläuft.
b. Membran einsetzen.
c. Durchsichtigen Kunststoff-
schlauch 2 fest auf Entlüf-
tungsschraube 1
aufstecken.
d. Freies Schlauchende in Auf-
fangbehälter führen.
e. Hand- bzw. Fußbremshebel
mehrmals langsam betätigen.
f. Handbremshebel ziehen bzw.
Fußbremshebel drücken und
in dieser Stellung halten.
g. Entlüftungsschraube lockern
und Hand- bzw. Fußbrems-
hebel bis zum Anschlag
bewegen
h. Entlüftungsschraube festzie-
hen, danach Hand- bzw. Fuß-
bremshebel loslassen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
i. Schritte (e) bis (h) solange
wiederholen, bis sich keine
Luftblasen mehr im Kunst-
stoffschlauch befinden.
PARTIE CYCLE
PURGE DE L’AIR DU SYSTEME
DE FREINAGE
AVERTISSEMENT
Purger le système de freinage si:
lLe système a été démonté.
lUn tuyan de frein a été desserré ou
deposé.
lLe liquide de frein est très bas.
lLe frein fonctionne mal.
Si le système de freinage n’est pas cor-
rectement purgé, cela peut se traduire
par une dangereuse perte d’efficacité
de freinage.
1. Déposer:
lCapuchon de maître-cylindre
lDiaphragme
lProtecteur (frein arrière)
2. Purger:
lLiquide de frein
Avant
õArrière
Etapes de purge de l’air:
a. Ajouter du liquide de frein cor-
rect dans le réservoir.
b. Mettre en place le diaphragme.
Prendre garde à ne pas renverser
ou faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau transparent en matière
plastique 2, à la vis de purge 1
de l’étrier.
d. Mettre l’autre extrémité du
tuyau dans un récipient.
e. Actionner légèrement plusieurs
fois le levier ou la pédale de
frein.
f. Appuyer sur le levier ou la
pédale de frein et le maintenir
dans cette position.
g. Desserrer la vis de purge et lais-
ser le levier ou la pédale
s’enfoncer sur toute sa course.
h. Resserrer la vis de purge quand
le levier ou la pédale a atteint sa
limite.
Relâcher ensuite le levier ou la
pédale.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Refaire le opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du système.
3 - 25
CHASIS
PURGA DEL AIRE DEL SISTEMA
DE FRENOS
ADVERTENCIA
Purgue el sistema de frenos cuando:
lSe haya desmontado el sistema.
lSe haya aflojado o extraído un tubo
del freno.
lEl líquido de frenos esté muy bajo.
lFalle el sistema de frenado.
Si el sistema de frenos no se purga
adecuadamente, puede ocurrir una
pérdida de la capacidad de frenado
muy peligrosa.
1. Extraer:
lTapa del cilindro principal
lDiafragma
lProtector (freno trasero)
2. Purgar:
lLíquido de frenos
Delantero
õTrasero
Pasos de purga del aire:
a. Añada el líquido de frenos reco-
mendado en el depósito.
b. Instale el diafragma. Tenga cui-
dado en no derramar líquido de
frenos y permitir que se des-
borde el depósito.
c. Conecte un tubo de plástico lim-
pio 2 bien ajustado al tornillo
de purga del caliper 1.
d. Conecte el otro extremo del tubo
al recipiente.
e. Vaya accionando despacio la
palanca o el pedal del freno
varias veces.
f. Levante la palanca o empuje el
pedal. Mantenga la palanca o el
pedal en esa posición.
g. Afloje el tornillo de purga y deje
que la palanca o el pedal llegue
hasta su límite.
h. Apriete el tornillo de purga
cuando la palanca o el pedal
hayan alcanzado su límite; des-
pués, suelte la palanca o el
pedal.
T R..
Tornillo de purga:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Repita los pasos (e) hasta (h)
hasta que se hayan extraído
todas las burbujas de aire del sis-
tema.

3 - 26
INSP
ADJ

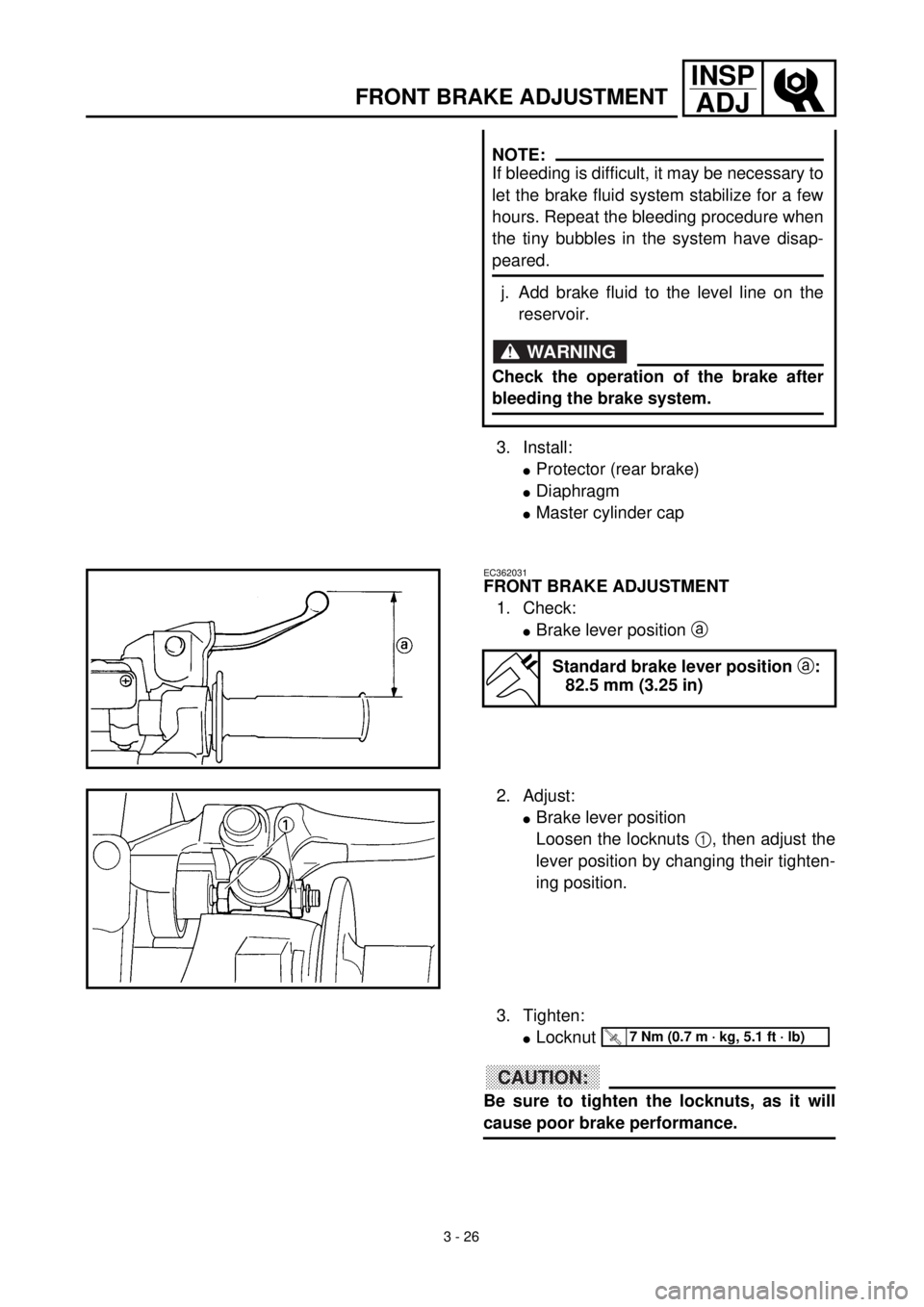

FRONT BRAKE ADJUSTMENT
3. Install:
lProtector (rear brake)
lDiaphragm
lMaster cylinder cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
EC362031
FRONT BRAKE ADJUSTMENT
1. Check:
lBrake lever position a
Standard brake lever position a:
82.5 mm (3.25 in)
2. Adjust:
lBrake lever position
Loosen the locknuts 1, then adjust the
lever position by changing their tighten-
ing position.
3. Tighten:
lLocknut
CAUTION:
Be sure to tighten the locknuts, as it will
cause poor brake performance.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

INSP
ADJ
REGLAGE DE FREIN AVANT
VORDERRADBREMSE EINSTELLEN
AJUSTE DEL FRENO DELANTERO
3. Montieren:
lProtektor (Hinterradbremse)
lMembran
lAusgleichsbehälterdeckel
HINWEIS:
Kann die Anlage nicht zufrieden-
stellend entlüftet werden, sollte
die Bremsflüssigkeit einige Stun-
den ruhen. Den Entlüftungsvor-
gang erst wiederholen, wenn die
winzigen Luftblasen verschwun-
den sind.
j. Ausgleichsbehälter bis zur
Markierung auffüllen.
WARNUNG
Nach dem Entlüften der Brems-
anlage die Bremse auf einwand-
freie Funktion prüfen.
VORDERRADBREMSE EINSTEL-
LEN
1. Kontrollieren:
lHandbremshebelposition
(Abstand a zwischen Hand-
bremshebel und Gasdreh-
griff)
Standard-Handbrems-
hebelposition a
82,5mm
2. Einstellen:
lHandbremshebelposition
Die Muttern 1 lockern und
nach Bedarf verdrehen.
3. Festziehen:
lMuttern
ACHTUNG:
Die Muttern müssen festgezogen
werden, um den korrekten Betrieb
der Bremse zu gewährleisten.
T R..7 Nm (0,7 m · kg)

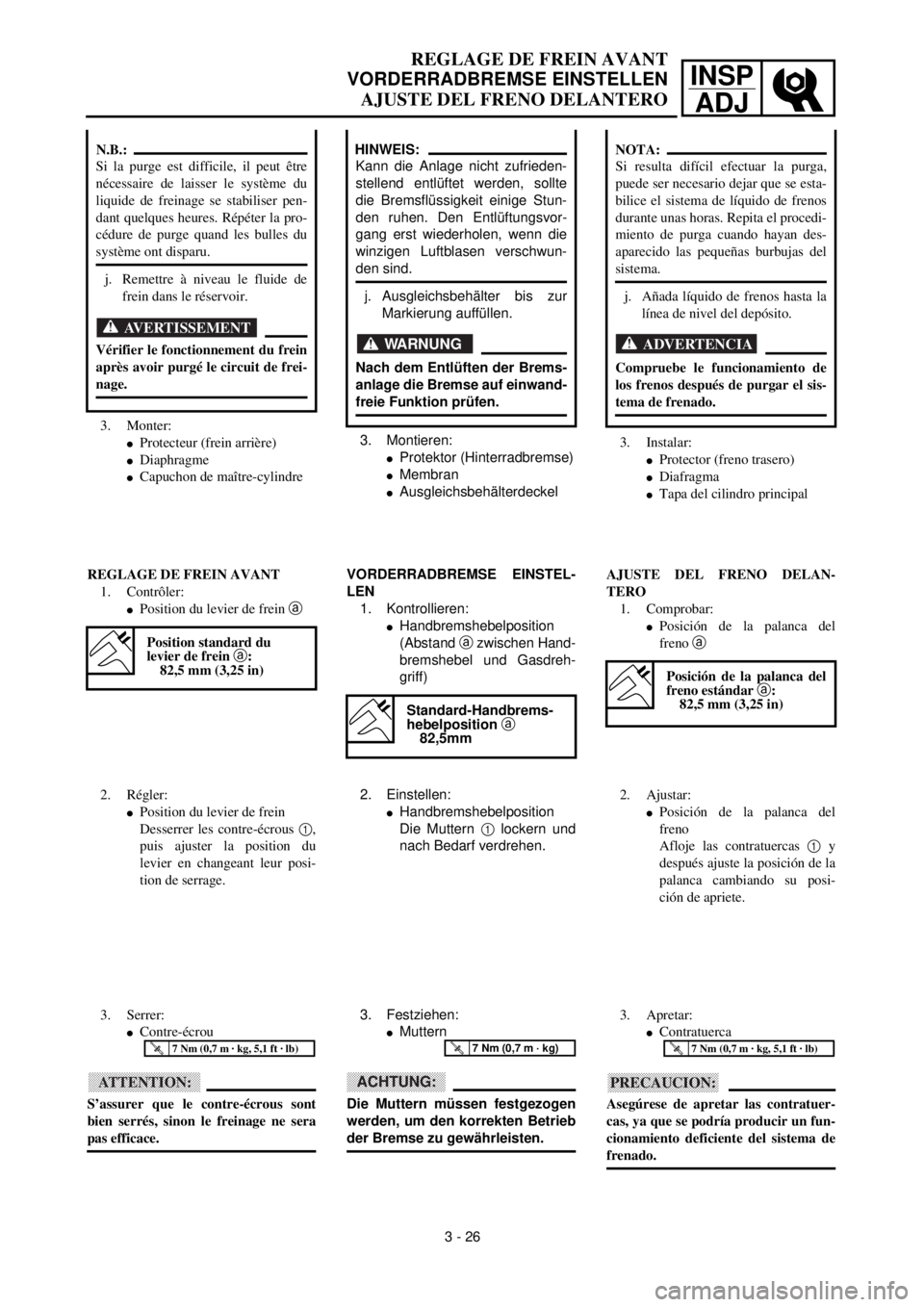

3. Monter:
lProtecteur (frein arrière)
lDiaphragme
lCapuchon de maître-cylindre
N.B.:
Si la purge est difficile, il peut être
nécessaire de laisser le système du
liquide de freinage se stabiliser pen-
dant quelques heures. Répéter la pro-
cédure de purge quand les bulles du
système ont disparu.
j. Remettre à niveau le fluide de
frein dans le réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein
après avoir purgé le circuit de frei-
nage.
REGLAGE DE FREIN AVANT
1. Contrôler:
lPosition du levier de frein a
Position standard du
levier de frein a:
82,5 mm (3,25 in)
2. Régler:
lPosition du levier de frein
Desserrer les contre-écrous 1,
puis ajuster la position du
levier en changeant leur posi-
tion de serrage.
3. Serrer:
lContre-écrou
ATTENTION:
S’assurer que le contre-écrous sont
bien serrés, sinon le freinage ne sera
pas efficace.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3 - 263. Instalar:
lProtector (freno trasero)
lDiafragma
lTapa del cilindro principal
NOTA:
Si resulta difícil efectuar la purga,
puede ser necesario dejar que se esta-
bilice el sistema de líquido de frenos
durante unas horas. Repita el procedi-
miento de purga cuando hayan des-
aparecido las pequeñas burbujas del
sistema.
j. Añada líquido de frenos hasta la
línea de nivel del depósito.
ADVERTENCIA
Compruebe le funcionamiento de
los frenos después de purgar el sis-
tema de frenado.
AJUSTE DEL FRENO DELAN-
TERO
1. Comprobar:
lPosición de la palanca del
freno a
Posición de la palanca del
freno estándar a:
82,5 mm (3,25 in)
2. Ajustar:
lPosición de la palanca del
freno
Afloje las contratuercas 1 y
después ajuste la posición de la
palanca cambiando su posi-
ción de apriete.
3. Apretar:
lContratuerca
PRECAUCION:
Asegúrese de apretar las contratuer-
cas, ya que se podría producir un fun-
cionamiento deficiente del sistema de
frenado.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

3 - 27
INSP
ADJREAR BRAKE ADJUSTMENT/
FRONT BRAKE PAD INSPECTION AND REPLACEMENT
EC364002

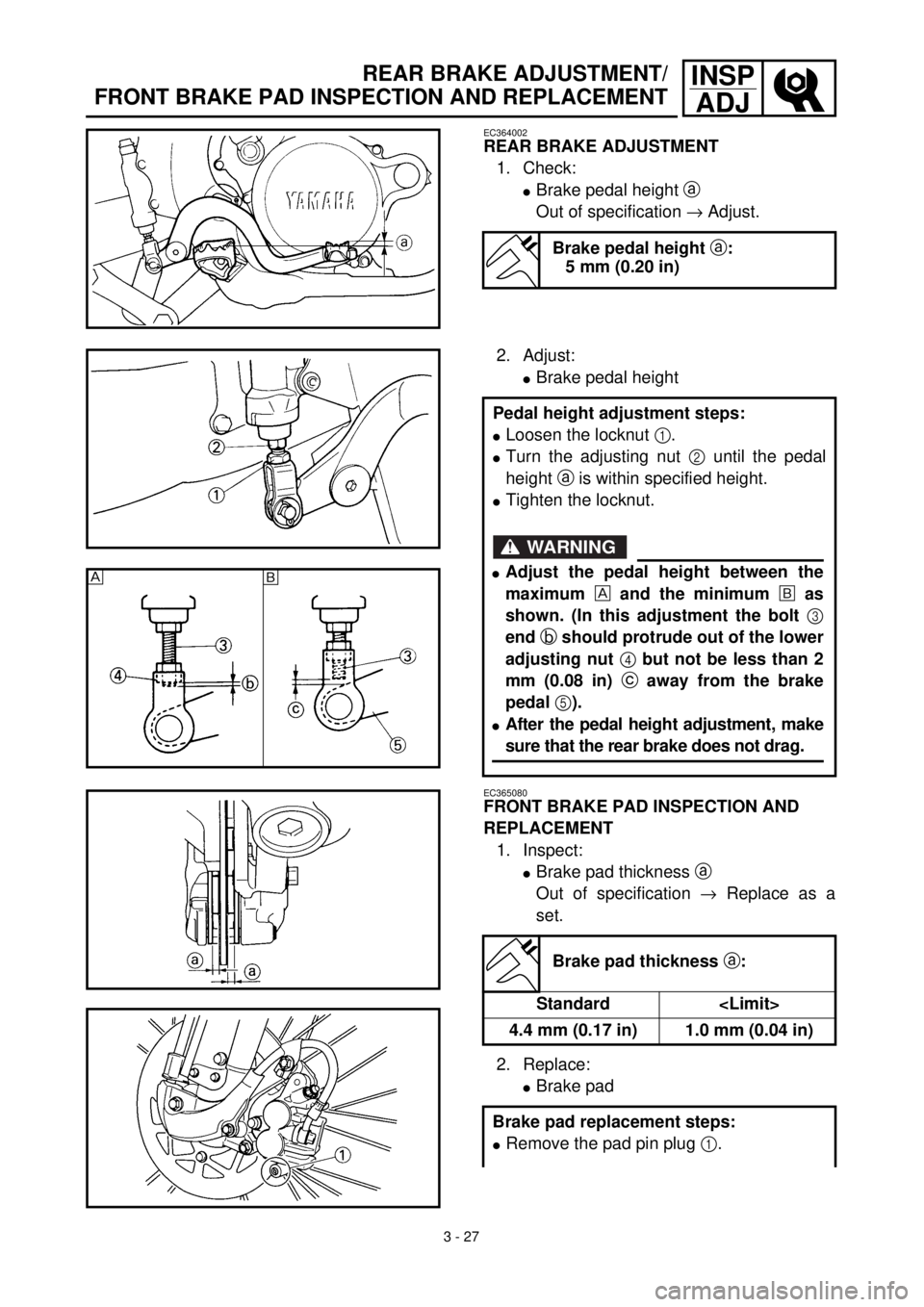

REAR BRAKE ADJUSTMENT
1. Check:
lBrake pedal height a
Out of specification ® Adjust.
Brake pedal height a:
5 mm (0.20 in)
2. Adjust:
lBrake pedal height
EC365080
FRONT BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
lBrake pad thickness a
Out of specification ® Replace as a
set.
2. Replace:
lBrake pad Pedal height adjustment steps:
lLoosen the locknut 1.
lTurn the adjusting nut 2 until the pedal
height a is within specified height.
lTighten the locknut.
Brake pad thickness a:
Standard
4.4 mm (0.17 in) 1.0 mm (0.04 in)
Brake pad replacement steps:
lRemove the pad pin plug 1.
õ
WARNING
lAdjust the pedal height between the
maximum and the minimum õ as
shown. (In this adjustment the bolt 3
end b should protrude out of the lower
adjusting nut 4 but not be less than 2
mm (0.08 in) c away from the brake
pedal 5).
lAfter the pedal height adjustment, make
sure that the rear brake does not drag.

INSP
ADJ
REGLAGE DU FREIN ARRIERE/CONTROLE ET CHANGEMENT DES PLAQUETTES DE
FREIN AVANT
HINTERRADBREMSE EINSTELLEN/VORDERRAD-BREMSBELÄGE KONTROLLIEREN
UND ERNEUERN
AJUSTE DEL FRENO TRASERO/INSPECCIÓN Y SUSTITUCIÓN DE LAS PASTILLAS DEL
FRENO DELANTERO
HINTERRADBREMSE EINSTEL-
LEN
1. Kontrollieren:
lFußbremshebelposition a
Unvorschriftsmäßig ® Ein-
stellen.
Fußbremshebelposi-
tion a
5 mm
2. Einstellen:
lFußbremshebelposition
Arbeitsschritte
lSicherungsmutter 1 lockern.
lEinstellmutter 2 verdrehen, bis
die vorgeschriebene Fußbrems-
hebelposition a erreicht ist
lSicherungsmutter festziehen.
WARNUNG
lDie Fußbremshebelposition
gemäß Abbildung zwischen
der Maximaleinstellung
und der Minimaleinstellung õ
einstellen. (Das Ende b der
Schraube 3 sollte dabei an
der unteren Einstellmutter 4
überstehen, aber nicht weni-
ger als 2 mm c vom Fuß-
bremshebel 5 entfernt sein.)
lSicherstellen, daß die Bremse
nach dem Einstellen nicht
schleift.
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
lBremsbelagstärke a
Unvorschriftsmäßig ® Kom-
plett erneuern.
2. Erneuern:
lBremsbeläge
Bremsbelagstärke a
Standard
4,4 mm 1,0 mm
Arbeitsschritte:
lHaltestift-Abdeckschraube 1
lösen.

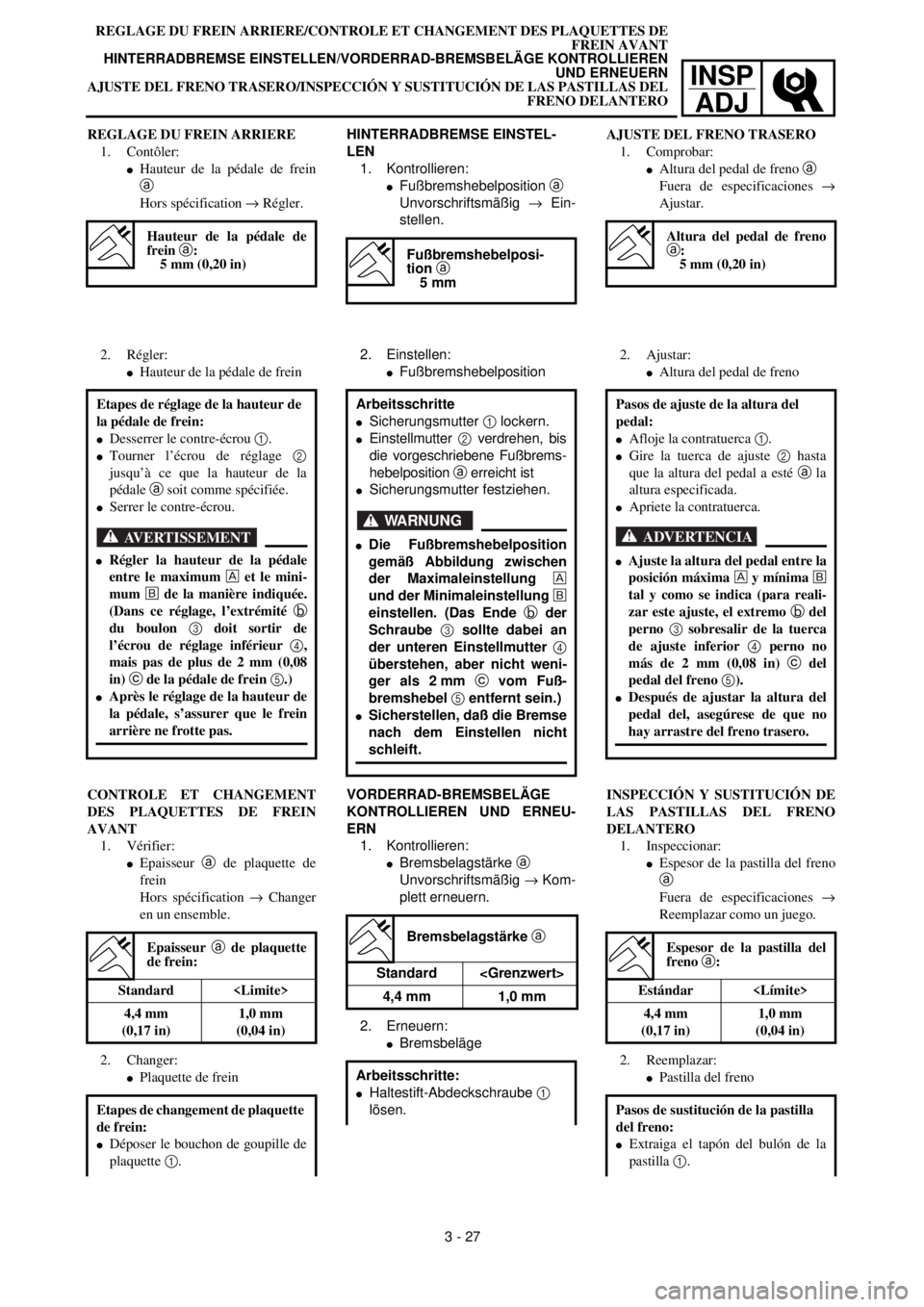

REGLAGE DU FREIN ARRIERE
1. Contôler:
lHauteur de la pédale de frein
a
Hors spécification ® Régler.
Hauteur de la pédale de
frein a:
5 mm (0,20 in)
2. Régler:
lHauteur de la pédale de frein
Etapes de réglage de la hauteur de
la pédale de frein:
lDesserrer le contre-écrou 1.
lTourner l’écrou de réglage 2
jusqu’à ce que la hauteur de la
pédale a soit comme spécifiée.
lSerrer le contre-écrou.
AVERTISSEMENT
lRégler la hauteur de la pédale
entre le maximum et le mini-
mum õ de la manière indiquée.
(Dans ce réglage, l’extrémité b
du boulon 3 doit sortir de
l’écrou de réglage inférieur 4,
mais pas de plus de 2 mm (0,08
in) c de la pédale de frein 5.)
lAprès le réglage de la hauteur de
la pédale, s’assurer que le frein
arrière ne frotte pas.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
AVANT
1. Vérifier:
lEpaisseur a de plaquette de
frein
Hors spécification ® Changer
en un ensemble.
2. Changer:
lPlaquette de frein
Epaisseur a de plaquette
de frein:
Standard
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Etapes de changement de plaquette
de frein:
lDéposer le bouchon de goupille de
plaquette 1.
3 - 27AJUSTE DEL FRENO TRASERO
1. Comprobar:
lAltura del pedal de freno a
Fuera de especificaciones ®
Ajustar.
Altura del pedal de freno
a:
5 mm (0,20 in)
2. Ajustar:
lAltura del pedal de freno
Pasos de ajuste de la altura del
pedal:
lAfloje la contratuerca 1.
lGire la tuerca de ajuste 2 hasta
que la altura del pedal a esté a la
altura especificada.
lApriete la contratuerca.
ADVERTENCIA
lAjuste la altura del pedal entre la
posición máxima y mínima õ
tal y como se indica (para reali-
zar este ajuste, el extremo b del
perno 3 sobresalir de la tuerca
de ajuste inferior 4 perno no
más de 2 mm (0,08 in) c del
pedal del freno 5).
lDespués de ajustar la altura del
pedal del, asegúrese de que no
hay arrastre del freno trasero.
INSPECCIÓN Y SUSTITUCIÓN DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Inspeccionar:
lEspesor de la pastilla del freno
a
Fuera de especificaciones ®
Reemplazar como un juego.
2. Reemplazar:
lPastilla del freno
Espesor de la pastilla del
freno a:
Estándar
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Pasos de sustitución de la pastilla
del freno:
lExtraiga el tapón del bulón de la
pastilla 1.

3 - 28
INSP
ADJ

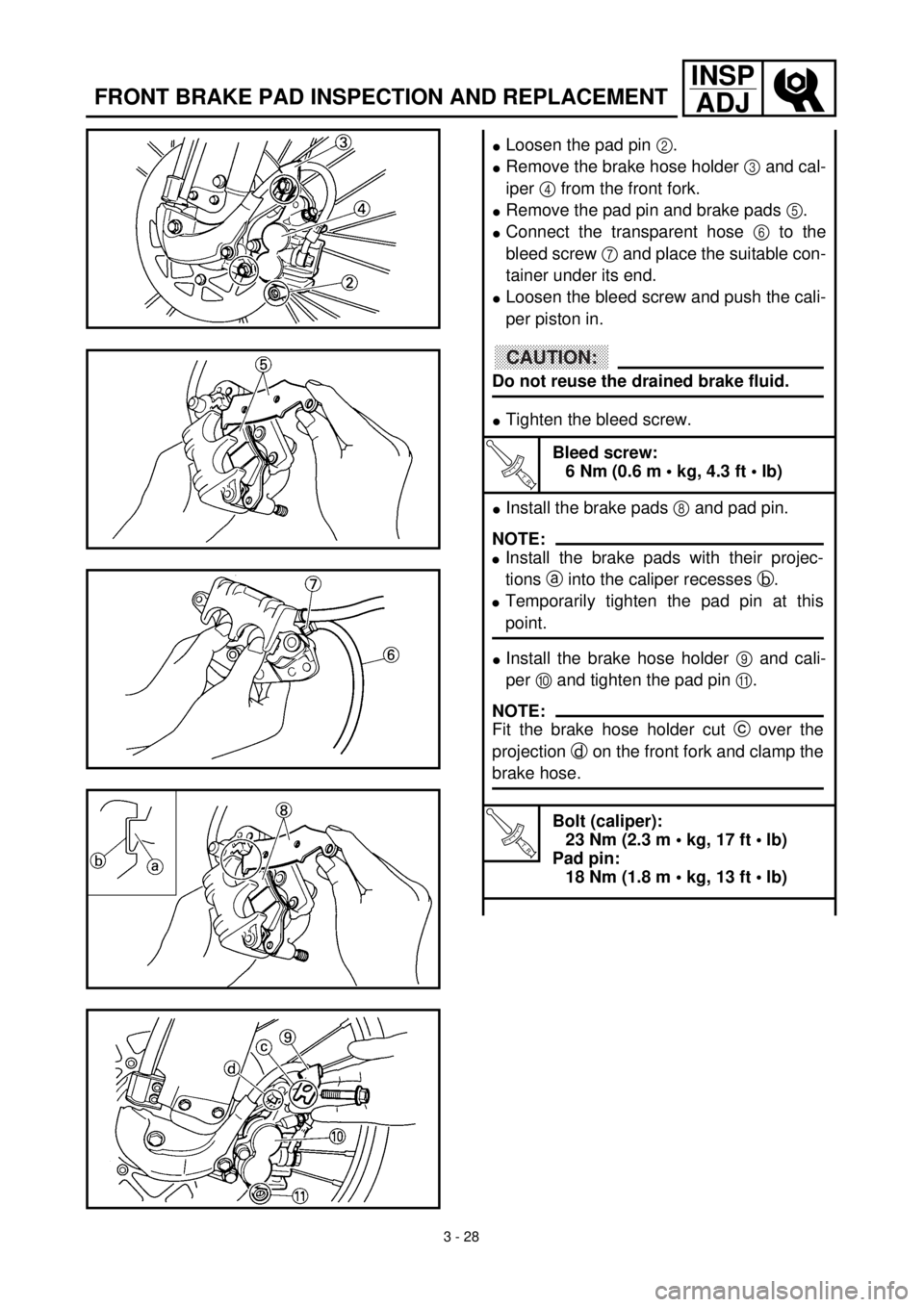

FRONT BRAKE PAD INSPECTION AND REPLACEMENT
lLoosen the pad pin 2.
lRemove the brake hose holder 3 and cal-
iper 4 from the front fork.
lRemove the pad pin and brake pads 5.
lConnect the transparent hose 6 to the
bleed screw 7 and place the suitable con-
tainer under its end.
lLoosen the bleed screw and push the cali-
per piston in.
lTighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
lInstall the brake pads 8 and pad pin.
lInstall the brake hose holder 9 and cali-
per 0 and tighten the pad pin A.
T R..
Bolt (caliper):
23 Nm (2.3 m • kg, 17 ft • lb)
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)
CAUTION:
Do not reuse the drained brake fluid.
NOTE:
lInstall the brake pads with their projec-
tions a into the caliper recesses b.
lTemporarily tighten the pad pin at this
point.
NOTE:
Fit the brake hose holder cut c over the
projection d on the front fork and clamp the
brake hose.
