2 - 3
SPEC

ESPECIFICACIONES GENERALES (WR426F)
Neumático:
Tipo Con cámara
Tamaño (delantero) 80/100-21 51M (USA, CDN, ZA)
90/90-21 54R (EUROPE, AUS, NZ)
Tamaño (trasero) 110/100-18 64M (USA, CDN, ZA)
130/90-18 69R (EUROPE, AUS, NZ)
Presión del neumático (delantero y trasero) 100 kPa (1,0 kg/cm
2

, 15 psi)
Freno:
Tipo de freno delantero Freno de disco sencillo
Funcionamiento Manejo con la mano derecha
Tipo de freno trasero Freno de disco sencillo
Funcionamiento Manejo con le pie derecho
Suspensión:
Suspensión delantera Horquilla telescópica
Suspensión trasera Palanca oscilante (suspensión monocross de unión)
Amortiguador:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/gas, amortiguador de aceite
Trayecto de la rueda:
Trayecto de la rueda delantera 300 mm (11,8 in)
Trayecto de la rueda trasera 315 mm (12,4 in)
Sistema eléctrico:
Sistema de encendido Magneto CDI

2 - 4
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
MOTOR
Ítem Estándar Límite
Culata:
Límite de alabeo ---- 0,05 mm
(0,002 in)
Cilindro:
Tamaño del diámetro 95,00 ~ 95,01 mm
(3,7402 ~ 3,7406 in)----
Límite de ovalización ---- 0,05 mm
(0,002 in)
Árbol de levas:
Método de accionamiento Impulsión por cadena (izquierda) ----
Diámetro interior del casquillo del árbol de levas 22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diámetro exterior del árbol de levas 21,967 ~ 21,980 mm
(0,8648 ~ 0,8654 in)----
Holgura entre el árbol de levas y el casquillo 0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)0,08 mm
(0,003 in)
Dimensiones del árbol de levas
Interior “A” 31,7 ~ 31,8 mm
(1,2480 ~ 1,2520 in)31,6 mm
(1,244 in)
“B” 22,95 ~ 23,05 mm
(0,9035 ~ 0,9075 in)22,85 mm
(0,900 in)
Exterior “A” 31,2 ~ 31,3 mm
(1,2283 ~ 1,2323 in)31,1 mm
(1,224 in)
“B” 22,95 ~ 23,05 mm
(0,9035 ~ 0,9075 in)22,85 mm
(0,900 in)
Límite de descentramiento del árbol de levas ---- 0,03 mm
(0,0012 in)
A
B

2 - 5
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
Cadena de la leva:
Tipo de cadena de la leva/N˚ de eslabones 92RH2010-120MPX/120 ----
Método de ajuste de la cadena de la leva Automático ----
Válvula, asiento de la válvula, guía de válvula:
Juego de la válvula (en frío) ADMISIÓN 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
ESCAPE 0,20 ~ 0,25 mm
(0,0079 ~ 0,0098 in)----
Dimensiones de la válvula:
Diámetro de cabeza “A” ADMISIÓN 26,9 ~ 27,1 mm
(1,0591 ~ 1,0669 in)----
ESCAPE 27,9 ~ 28,1 mm
(1,0984 ~ 1,1063 in)----
Anchura de cara “B” ADMISIÓN 2,26 mm (0,089 in) ----
ESCAPE 2,26 mm (0,089 in) ----
Anchura del asiento “C” ADMISIÓN 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
ESCAPE 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Espesor del borde “D” ADMISIÓN 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ESCAPE 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diámetro exterior del vástago ADMISIÓN 4,475 ~ 4,490 mm
(0,1762 ~ 0,1768 in)4,445 mm
(0,1750 in)
ESCAPE 4,965 ~ 4,980 mm
(0,1955 ~ 0,1961 in)4,935 mm
(0,1943 in)
Diámetro interior de la guía ADMISIÓN 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
ESCAPE 5,000 ~ 5,012 mm
(0,1969 ~ 0,1973 in)5,050 mm
(0,1988 in)
Holgura entre guía y vástago ADMISIÓN 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
ESCAPE 0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)0,10 mm
(0,004 in)
Límite de excentricidad del vástago ---- 0,01 mm
(0,0004 in) Ítem Estándar Límite
A
Diámetro de culata
B
Anchura de superficie C
Anchura del asiento
D
Espesor de margen

2 - 6
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
Anchura del asiento de la válvula ADMISIÓN 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
ESCAPE 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Muelles de la válvula:
Longitud libre ADMISIÓN 41,36 mm (1,63 in) 39,3 mm
(1,55 in)
ESCAPE 43,60 mm (1,72 in) 41,4 mm
(1,63 in)
Longitud comprimida
(válvula cerrada) ADMISIÓN 32,87 mm (1,29 in) ----
ESCAPE 35,38 mm (1,39 in) ----
Presión comprimida
(montado) ADMISIÓN 112,8 ~ 129,8 N
(11,5 ~ 13,2 kg, 25,35 ~ 29,10 lb)----
ESCAPE 116,3 ~ 133,9 N
(11,9 ~ 13,7 kg, 26,23 ~ 30,20 lb)----
Límite de inclinación ADMISIÓN ---- 2,5˚/1,8 mm
(2,5˚/0,071 in)
ESCAPE ---- 2,5˚/1,9 mm
(2,5˚/0,075 in)
Sentido de arrollamiento
(vista en planta) ADMISIÓN Hacia la derecha ----
ESCAPE Hacia la derecha ----
Pistón:
Holgura entre pistón y cilindro 0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)0,1 mm
(0,004 in)
Tamaño del pistón “D” 94,945 ~ 94,960 mm
(3,738 ~ 3,739 in)----
Punto de medición “H” 9 mm (0,354 in) ----
Descentramiento del pistón 1 mm (0,0394 in) ----
Diámetro interior del alojamiento del bulón del
pistón 19,004 ~ 19,015 mm
(0,7482 ~ 0,7486 in)19,045 mm
(0,7498 in)
Diámetro exterior del bulón del pistón 18,991 ~ 19,000 mm
(0,7477 ~ 0,7480 in)18,971 mm
(0,7469 in) Ítem Estándar Límite
*
H
D

2 - 7
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
Aros del pistón:
Aro superior:
Tipo Barril ----
Dimensiones (B
´
T) 1,2
´
3,5 mm (0,05
´
0,14 in) ----
Separación entre puntas (montado) 0,20 ~ 0,30 mm
(0,008 ~ 0,012 in)0,55 mm
(0,022 in)
Holgura lateral (montado) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Aro 2º:
Tipo Cónico ----
Dimensiones (B
´
T) 1,00
´
3,35 mm (0,04
´
0,13 in) ----
Separación entre puntas (montado) 0,35 ~ 0,50 mm
(0,014 ~ 0,020 in)0,85 mm
(0,033 in)
Holgura lateral 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Aro de engrase:
Dimensiones (B
´
T) 2,0
´
2,9 mm (0,08
´
0,11 in) ----
Separación entre puntas (montado) 0,2 ~ 0,5 mm (0,01 ~ 0,02 in) ----
Cigüeñal:
Anchura del cigüeñal “A” 61,95 ~ 62,00 mm
(2,439 ~ 2,441 in)----
Límite de excentricidad “C” 0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Juego axial “D” 0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Juego libre del pie de biela “F” 0,4 ~ 1,0 mm (0,02 ~ 0,04 in) 2,0 mm
(0,08 in)
Compensador:
Método de transmisión del compensador Engranaje ----
Dispositivo de descompresión:
Tipo Manual ----
Juego libre del cable 5 ~ 9 mm (0,20 ~ 0,35 in)
Grado de aceite del filtro de aire: Aceite de motor ----Ítem Estándar Límite
T
B
B
T
B
T

2 - 8
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
Embrague:
Grosor del plato de fricción 2,9 ~ 3,1 mm (0,114 ~ 0,122 in) 2,7 mm
(0,106 in)
Cantidad 9 ----
Grosor del disco de embrague 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Cantidad 8 ----
Límite de alabeo ---- 0,1 mm
(0,004 in)
Longitud libre de los muelles del embrague 48,4 mm (1,91 in) 47,4 mm
(1,87 in)
Cantidad 6 ----
Holgura de empuje de la caja del embrague 0,10 ~ 0,35 mm
(0,039 ~ 0,0138 in)----
Holgura radial de la caja del embrague 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Método de desembrague Empuje interior, empuje de la leva ----
Selector:
Tipo de selector Tambor de leva y barra guía ----
Límite de deformación de la barra guía ---- 0,05 mm
(0,002 in)
Arrancador de pedal:
Tipo Tipo de trinquete ----
Carburador:
USAEUROPE, CDN,
AUS, NZ, ZA
Marca I. D. 5NG1 00 5NG2 10 ----
Surtidor principal (M.J) N˚165
¬
----
Surtidor de aire principal (M.A.J) N˚200
¬
----
Aguja del surtidor (J.N) OBDRR-4 OBDQR-4 ----
Sección (C.A) 1,5
¬
----
Surtidor piloto (P.J) N˚42
¬
----
Surtidor de aire piloto (P.A.J) N˚75
¬
----
Salida piloto (P.O) ø0,9
¬
----
Tornillo piloto (ejemplo) (P.S) 1-5/8 7/8 ----
Bypass (B.P) ø1,0
¬
----
Tamaño del asiento de la válvula (V.S) ø3,8
¬
----
Surtidor de arranque (G.S) N˚65
¬
----
Altura del flotador (F.H) 8 mm (0,31 in)
¬
----
Velocidad de ralentí del motor 1.700 ~
1.900 r/min
¬
----
Vacío de admisión 33,3 ~ 38,7 kPa
(250 ~ 290 mmHg,
9,84 ~ 11,42 inHg)
¬
---- Ítem Estándar Límite

2 - 9
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
Sistema de lubricación:
Tipo de filtro de aceite Tipo de toma del cable ----
Tipo de bomba de aceite Tipo trocoidal ----
Juego axial “A” 0,12 mm o menos
(0,0047 in o menos)0,20 mm
(0,008 in)
Juego axial “B” 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Holgura lateral 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,007 in)
Presión de ajuste de la válvula de desvío 40 ~ 80 kPa (0,4 ~ 0,8 kg/cm
2

,
5,69 ~ 11,38 psi)----
Refrigeración:
Tamaño del rodete del radiador:
Anchura 117,8 mm (4,6 in) ----
Altura 260 mm (10,2 in) ----
Espesor 32 mm (1,26 in) ----
Presión de apertura del tapón del radiador 110 kPa (1,1 kg/cm
2

, 15,6 psi) ----
Capacidad del radiador (total) 0,76 L (0,67 Imp qt, 0,80 US qt) ----
Bomba de agua:
Tipo Bomba centrífuga de aspiración
única---- Ítem Estándar Límite

2 - 10
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
Ítem Estándar

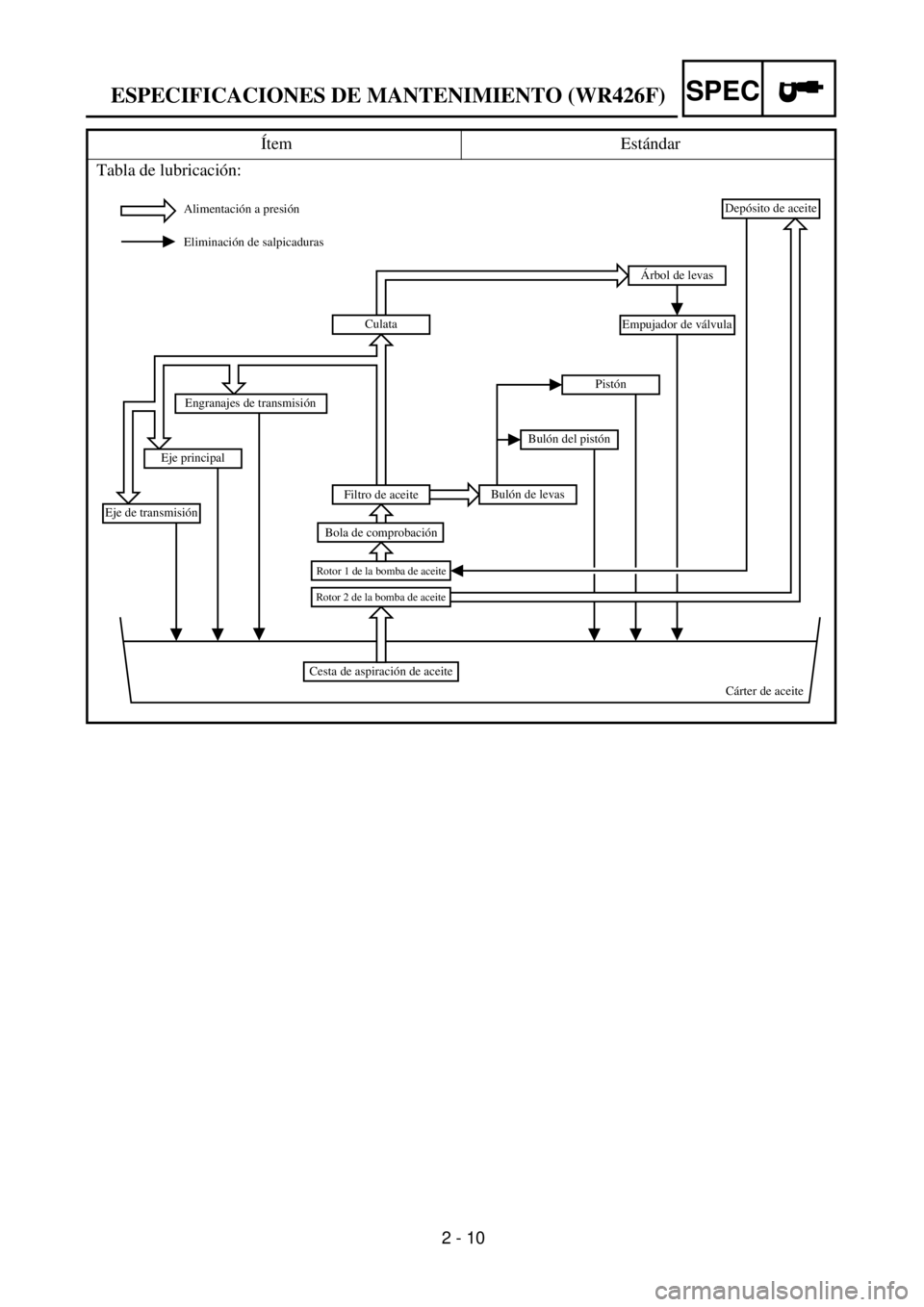

Tabla de lubricación:
Alimentación a presión
Eliminación de salpicaduras
Cesta de aspiración de aceite
Cárter de aceite
Rotor 1 de la bomba de aceite
Rotor 2 de la bomba de aceite
Depósito de aceite
Filtro de aceite
Bola de comprobación
Culata
Bulón de levasBulón del pistónPistón
Eje de transmisiónEje principalEngranajes de transmisión
Árbol de levas
Empujador de válvula

2 - 11
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
Pieza a apretarTamaño de la
roscaCant.Par de apriete
Nm m·kg ft·lb
Bujía M10S
´
1,0 1 13 1,3 9,4
Tapa del árbol de levas M6
´
1,0 10 10 1,0 7,2
Culata (espárrago) M6
´
1,0 2 7 0,7 5,1
M8
´
1,25 3 15 1,5 11
(tornillo) M10
´
1,25 4 44 4,4 32
(tuerca) M6
´
1,0 2 10 1,0 7,2
M8
´
1,25 2 20 2,0 14
Cubierta de la culata M6
´
1,0 2 10 1,0 7,2
Cilindro M6
´
1,0 1 10 1,0 7,2
Tensor de la cadena de distribución M6
´
1,0 2 10 1,0 7,2
Perno de la tapa del tensor M6
´
1,0 1 7 0,7 5,1
Guía de la cadena de distribución (trasera) M6
´
1,0 2 10 1,0 7,2
Eje de descompresión M6
´
1,0 1 7 0,7 5,1
Guía del cable de descompresión M6
´
1,0 1 10 1,0 7,2
Tubo de escape (tuerca) M8
´
1,25 1 13 1,3 9,4
(perno) M8
´
1,25 1 24 2,4 17
Silenciador M8
´
1,25 2 35 3,5 25
Abrazadera del silenciador M8
´
1,25 1 20 2,0 14
Protector del tubo de escape M6
´
1,0 3 10 1,0 7,2
Amortiguador de chispas (para USA) M6
´
1,0 3 10 1,0 7,2
Tubo del extremo del silenciador (para USA) M6
´
1,0 1 10 1,0 7,2
Abrazadera (junta del depurador de aire) M5
´
0,8 1 3 0,3 2,2
Abrazadera (junta del carburador) M4
´
0,7 1 3 0,3 2,2
Abrazadera de la junta del filtro de aire M6
´
1,0 1 3 0,3 2,2
Cubierta del cable del acelerador M5
´
0,8 1 4 0,4 2,9
Elemento del filtro de aire M6
´
1,0 1 2 0,2 1,4
Cubierta de la caja del filtro de aire M6
´
1,0 4 4 0,4 2,9
Panel del radiador (superior) M6
´
1,0 2 10 1,0 7,2
Radiador M6
´
1,0 6 10 1,0 7,2
Abrazadera del tubo del refrigerante M6
´
1,0 8 2 0,2 1,4
Impulsor M8
´
1,25 1 14 1,4 10
Cubierta de la caja de la bomba de agua M6
´
1,0 3 10 1,0 7,2
Perno de drenaje de refrigerante M6
´
1,0 1 10 1,0 7,2
Cubierta de la bomba de aceite M5
´
0,8 1 4 0,4 2,9
Bomba de aceite M6
´
1,0 3 10 1,0 7,2
Perno de drenaje del aceite de motor (filtro de aceite) M6
´
1,0 1 10 1,0 7,2
Cubierta del filtro de aceite M6
´
1,0 2 10 1,0 7,2
Tubo de distribución de aceite 1 M10
´
1,25
M8
´
1,251
220
182,0
1,814
13
Abrazadera del tubo de aceite — 2 2 0,2 1,4
Cubierta del embrague M6
´
1,0 7 10 1,0 7,2
Cubierta del cárter (derecha) M6
´
1,0 10 10 1,0 7,2
Cubierta del cárter (izquierda) M6
´
1,0 8 10 1,0 7,2
Cárter M6
´
1,0 12 12 1,2 8,7

2 - 12
SPEC

ESPECIFICACIONES DE MANTENIMIENTO (WR426F)
NOTA:
Debe comprobar el par de apriete de la parte marcada después del rodaje o antes de cada carrera.Perno de drenaje de aceite (cárter) M12 ´ 1,5 1 20 2,0 1,4
Perno de drenaje de aceite (bastidor) M8 ´ 1,25 1 23 2,3 17
Cesta de aspiración de aceite (bastidor) M18 ´ 1,5 1 90 9,0 65
Tope del cojinete del cárter M6 ´ 1,0 15 10 1,0 7,2
Tope del retén de aceite del eje de transmisión M6 ´ 1,0 2 10 1,0 7,2
Guía de la rueda de trinquete M6 ´ 1,0 2 12 1,2 8,7
Manivela de impulsión M8 ´ 1,25 1 33 3,3 24
Engranaje de transmisión primario M20 ´ 1,0 1 75 7,5 54
Buje de embrague M20 ´ 1,0 1 75 7,5 54
Muelle de embrague M6 ´ 1,0 6 8 0,8 5,8
Engranaje de transmisión del compensador M14 ´ 1,0 1 50 5,0 36
Placa del peso del compensador M6 ´ 1,0 3 10 1,0 7,2
Piñón de transmisión M20 ´ 1,0 1 75 7,5 54
Guía de selección M6 ´ 1,0 2 10 1,0 7,2
Palanca del tope M6 ´ 1,0 1 10 1,0 7,2
Segmento M8 ´ 1,25 1 30 3,0 22
Interruptor de punto muerto M5 ´ 0,8 2 4 0,4 2,9 Pieza a apretarTamaño de la
roscaCant.Par de apriete
Nm m·kg ft·lb
