YAMAHA WR 400F 2001 Owners Manual

4 - 8
ENG
CARBURATEUR
VERGASER
CARBURADOR
VERGASER
WR426F
õWR400F
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den Ausbau Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schlauchschelle 1
2 Kabelbinder 1
3 Drosselklappensensor-Steckverbinder 1
4 Gaszug-Abdeckung 1
5 Gaszug 2
6 Gasseilzugkappe 1
7 Schlauchschelle (Luftfilteranschluß) 1 Die Schrauben (Luftfilteranschluß) lockern.
8 Schlauchschelle (Vergaseranschluß) 2 Die Schrauben (Vergaseranschluß) lockern.
9 Vergaser 1
10 Vergaseranschluß 1
1
CARBURATEUR
WR426F
õWR400F
Organisation de la dépose:1 Dépose du carburateur
.
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
1 Bride 1
2 Attache 1
3 Coupleur de TPS 1
4 Cache du logement des câbles d’accélération 1
5 Câble d’accélération 2
6 Cache du logement des câbles d’accélération 1
7 Bride (raccord de filtre à air) 1 Desserrer la vis (raccord de filtre à air).
8 Bride (raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
9 Carburateur 1
10 Raccord de carburateur 1
1
CARBURADOR
WR426F
õWR400F
Alcance de la extracción:1 Extracción del carburador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL CARBURADOR
Preparación para la extracción Depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
1 Abrazadera 1
2 Banda 1
3 Conector TPS 1
4 Cubierta del cable del acelerador 1
5 Cable del acelerador 2
6 Tapa del cable del acelerador 1
7 Abrazadera (junta del depurador de aire) 1 Aflojar el tornillo (junta del depurador de aire).
8 Abrazadera (junta del carburador) 2 Aflojar los tornillos (junta del carburador).
9 Carburador 1
10 Junta del carburador 1
1

ENG
4 - 9
CARBURETOR
EC468000

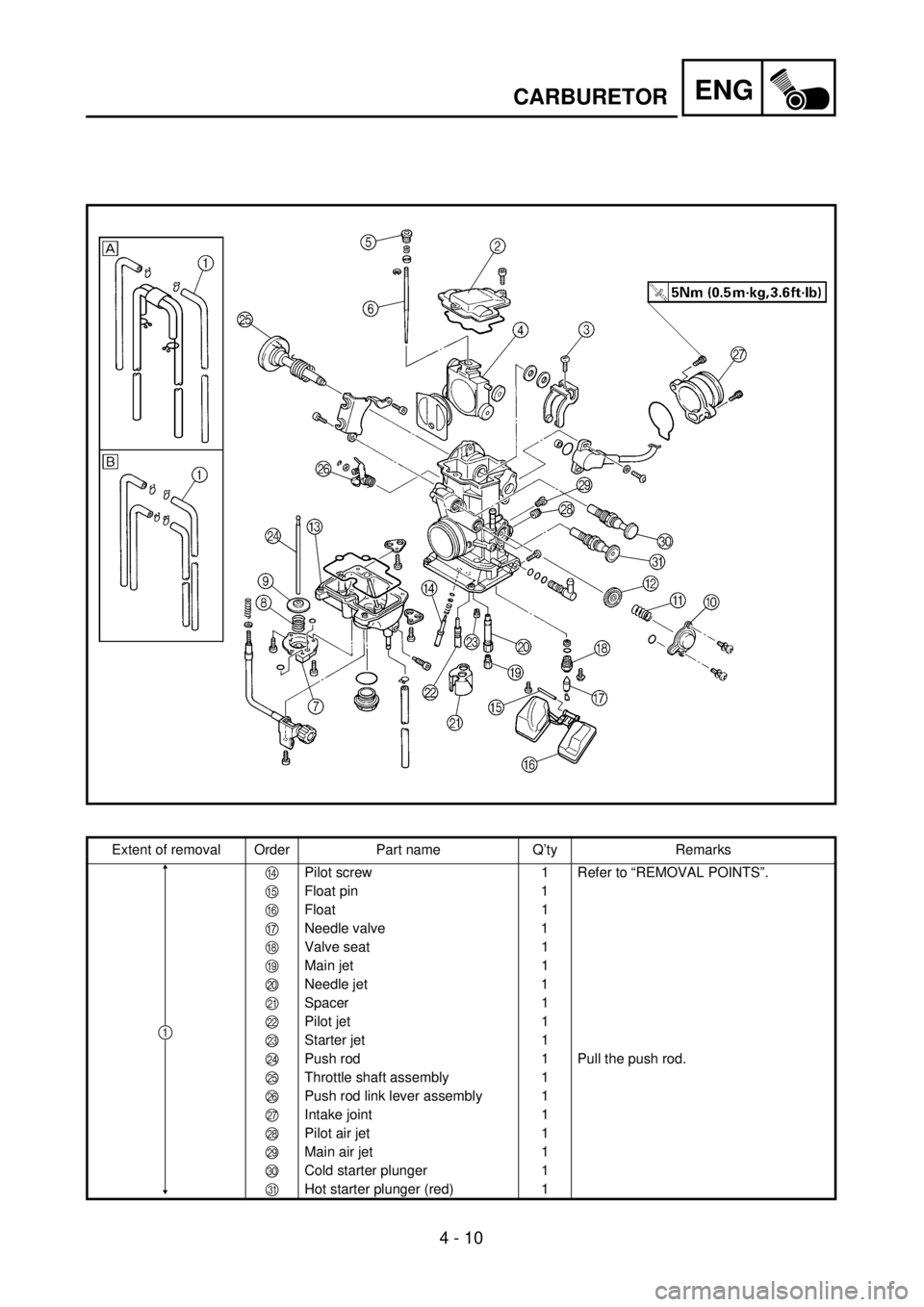

CARBURETOR DISASSEMBLY
WR426F
õWR400F
Extent of removal:1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Breather hose 4
2Valve lever housing cover 1
3Screw (throttle shaft) 1
4Throttle valve 1
5Needle holder 1
6Jet needle 1
7Accelerator pump cover 1
8Spring (accelerator pump) 1
9Diaphragm (accelerator pump) 1
0Air cut valve cover 1
ASpring (air cut valve) 1
BDiaphragm (air cut valve) 1
CFloat chamber 1
1

4 - 9
ENG
CARBURATEUR
VERGASER
CARBURADOR
VERGASER ZERLEGEN
WR426F
õWR400F
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Belüftungsschlauch 4
2Gasschieber-Gehäusedeckel 1
3Schraube (Drosselklappenwelle) 1
4Gasschieber 1
5Nadelhalterung 1
6Düsennadel 1
7Beschleunigungspumpen-Dekkel 1
8Feder 1
9Membran 1
0Luftabschaltventil-Deckel 1
AFeder 1
BMembran 1
CSchwimmerkammer
1
1
DEMONTAGE DU CARBURATEUR
WR426F
õWR400F
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEMONTAGE DU CARBURATEUR
1Reniflard 4
2Couvercle de logement de levier de soupape 1
3Vis (axe d’accélérateur) 1
4Boisseau 1
5Support d’aiguille 1
6Aiguille 1
7Couvercle de pompe d’accélérateur 1
8Ressort (pompe d’accélérateur) 1
9Membrane (pompe d’accélérateur) 1
0Couvercle de clapet de coupure d’air 1
ARessort (clapet de coupure d’air) 1
BMembrane (clapet de coupure d’air) 1
CCuve à niveau constant
1
1
DESMONTAJE DEL CARBURADOR
WR426F
õWR400F
Alcance de la extracción:1 Desmontaje del carburador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DEL CARBURADOR
1Tubo respiradero 4
2Cubierta de la carcasa de la palanca de la válvula 1
3Tornillo (eje del acelerador) 1
4Válvula del acelerador 1
5Porta-agujas 1
6Aguja del surtidor 1
7Cubierta de la bomba de aceleración 1
8Muelle (bomba de aceleración) 1
9Diafragma (bomba de aceleración) 1
0Cubierta de la válvula de corte de aire 1
AMuelle (válvula de corte de aire) 1
BDiafragma (válvula de corte de aire) 1
CCámara de flotación
1
1

ENG
4 - 10
CARBURETOR
Extent of removal Order Part name Q’ty Remarks
DPilot screw 1 Refer to “REMOVAL POINTS”.
EFloat pin 1
FFloat 1
GNeedle valve 1
HValve seat 1
IMain jet 1
JNeedle jet 1
KSpacer 1
LPilot jet 1
MStarter jet 1
NPush rod 1 Pull the push rod.
OThrottle shaft assembly 1
PPush rod link lever assembly 1
QIntake joint 1
RPilot air jet 1
SMain air jet 1
TCold starter plunger 1
UHot starter plunger (red) 1
1

4 - 10
ENG
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DVis de richesse 1 Se reporter à “POINTS DE DEPOSE”.
EAxe de flotteur 1
FFlotteur 1
GPointeau 1
HSiège de pointeau 1
IGicleur principal 1
JGicleur de ralenti 1
KEntretoise 1
LGicleur de starter 1
MPuits d’aiguille 1
NTige de poussée 1 Tirer la tige de commande.
OEnsemble de l’axe de papillon 1
PEnsemble du levier de timonerie de tige de
commande1
QRaccord d’admission 1
RGicleur d’air de ralenti 1
SGicleur d’air principal 1
TPlongeur de démarrage à froid 1
UPlongeur de démarrage à chaud (rouge) 1
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
DLeerlaufgemisch-Regulierschraube 1 Siehe unter “AUSBAU”.
ESchwimmer-Achsstift 1
FSchwimmer 1
GNadelventil 1
HVentilsitz 1
IHauptdüse 1
JLeerlaufdüse 1
KDistanzstück 1
LChoke-Düse 1
MNadeldüse 1
NDruckstange 1 An der Druckstange ziehen.
ODrosselwellenbaugruppe 1
PStößelstangenverbindungshebel-Baugruppe 1
QAnsauggummi 1
RLeerlaufluftdüse 1
SHauptluftdüse 1
TKaltstarter-Tauchkolben 1
UHeißstarter-Tauchkolben (rot) 1
1
CARBURATEUR
VERGASER
CARBURADOR
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DTornillo piloto 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
EBulón del flotador 1
FFlotador 1
GVálvula de aguja 1
HAsiento de la válvula 1
ISurtidor principal 1
JSurtidor piloto 1
KSeparador 1
LSurtidor de arranque 1
MSurtidor de aguja 1
NVarilla de empuje 1 Tire de la varilla de empuje.
OConjunto del eje del acelerador 1
PConjunto de la palanca de conexión de la biela
de empuje1
QJunta de admisión 1
RSurtidor de aire piloto 1
SSurtidor de aire principal 1
TEmpujador de arranque en frío 1
UEmpujador de arranque en caliente (rojo) 1
1

4 - 11
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)} 1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
REMOVAL POINTS
Pilot screw
1. Remove:
lPilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
lCarburetor body
Contamination ® Clean.
NOTE:
lUse a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
lNever use a wire.

ENG
4 - 11
CARBURATEUR
VERGASER
CARBURADOR
HINWEIS ZUM HANDLING
ACHTUNG:
Die TPS-Schrauben (Drosselklap-
pen-Positionssensor) 1 nicht lö-
sen – außer wenn der TPS (Dros-
selklappen-Positionssensor)
aufgrund eines Defekts ausge-
tauscht werden muß –, da die Mo-
torleistung hierdurch nachläßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
lLeerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube ist zwecks Optimierung
des Kraftstofflusses bei kleiner Gas-
drehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor
dem Ausbau die Werkseinstellung
ermitteln und notieren; dazu die Re-
gulierschraube völlig hineindrehen
und die Anzahl Umdrehungen zäh-
len.
PRÜFUNG
Vergaser
1. Kontrollieren:
lVergasergehäuse
Verunreinigung ® Reinigen.
HINWEIS:
lEine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
lZum Reinigen niemals einen Draht
verwenden. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis {TPS (capteur
du papillon d’accélération)} 1 sauf
lors du changement de TPS (capteur
du papillon d’accélération) en cas de
panne pour éviter les diminutions de
performance du moteur.
DEPOSE
Vis de richesse
1. Déposer:
lVis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à
petite ouverture des gaz, la vis de
richesse de chaque véhicule a été réglé
individuellement à l’usine. Avant de
remonter la vis de richesse, la visser
complètement en comptant le nombre de
tours exact. Retenir et noter ce chiffre et
dévisser la vis de ce nombre de tours.
CONTROLE
Carburateur
1. Contrôler:
lCorps du carburateur
Encrassé ® Nettoyer.
N.B.:
lPour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
lNe jamais utiliser de fil.NOTA DE MANEJO
PRECAUCION:
No afloje los tornillos {TPS (sensor de
posición del acelerador)} 1 excepto
cuando cambie el TPS (sensor de posi-
ción del acelerador) debido a un fallo
ya que esto podría provocar una dis-
minución en el rendimiento del motor.
PUNTOS DE EXTRACCIÓN
Tornillo piloto
1. Extraer:
lTornillo piloto 1
NOTA:
Para optimizar la circulación de combus-
tible con el acelerador escasamente
abierto, se ha colocado en fábrica cada
tornillo piloto del vehículo por separado.
Antes de extraer el tornillo piloto, gírelo
completamente y cuente el número de
vueltas que efectúa. Registre este
número como el número de vueltas pro-
venientes de fábrica.
INSPECCIÓN
Carburador
1. Inspeccionar:
lCuerpo del carburador
Contaminación ® Limpiar.
NOTA:
lUtilice un disolvente con base de
petróleo para efectuar la limpieza.
Sople todos los conductos y surtidores
con aire comprimido.
lNo utilice nunca un cable.

4 - 12
ENGCARBURETOR

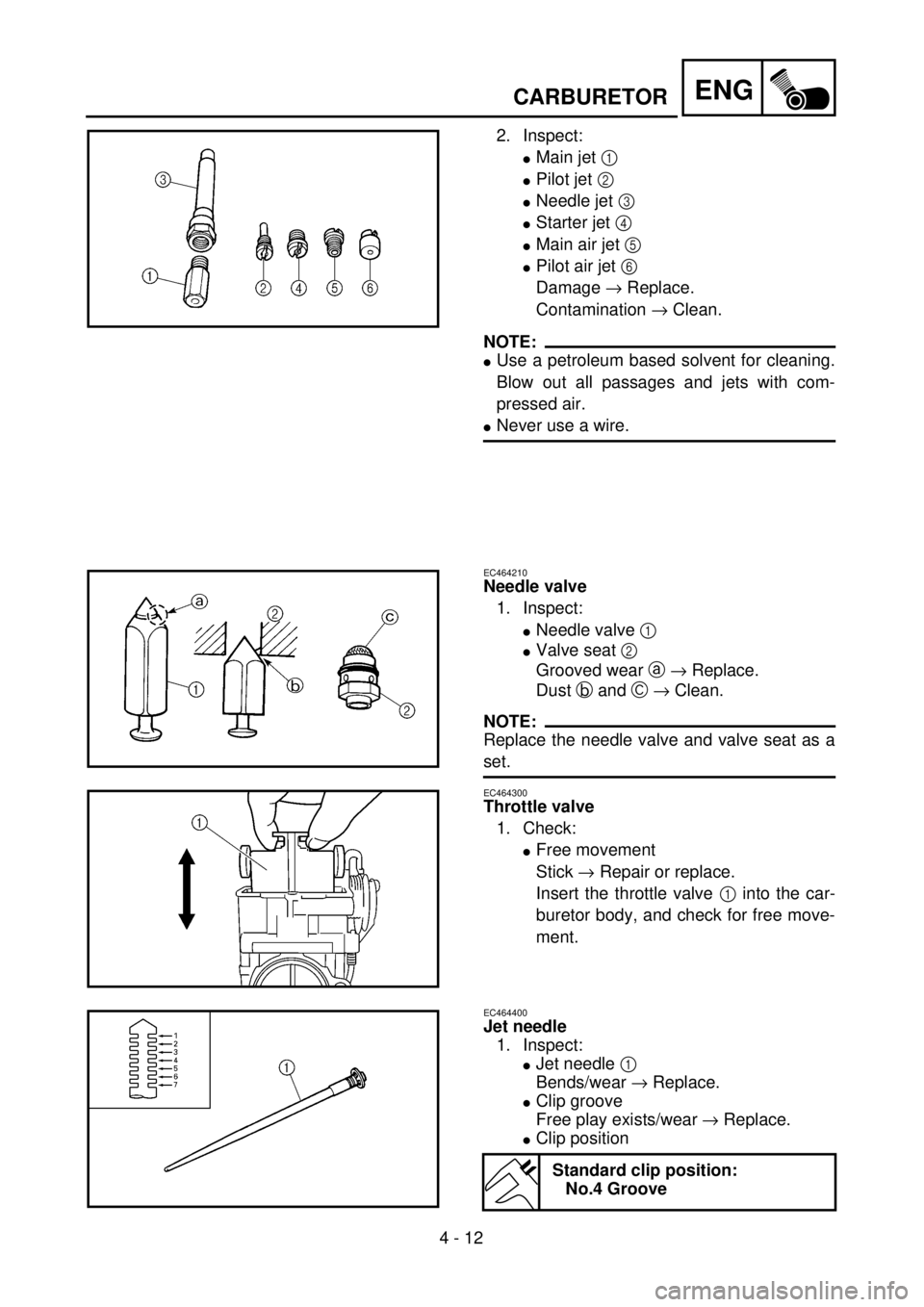

2. Inspect:
lMain jet 1
lPilot jet 2
lNeedle jet 3
lStarter jet 4
lMain air jet 5
lPilot air jet 6
Damage ® Replace.
Contamination ® Clean.
NOTE:
lUse a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
lNever use a wire.
EC464210
Needle valve
1. Inspect:
lNeedle valve 1
lValve seat 2
Grooved wear a ® Replace.
Dust b and C ® Clean.
NOTE:
Replace the needle valve and valve seat as a
set.
EC464300
Throttle valve
1. Check:
lFree movement
Stick ® Repair or replace.
Insert the throttle valve 1 into the car-
buretor body, and check for free move-
ment.
EC464400
Jet needle
1. Inspect:
lJet needle 1
Bends/wear ® Replace.
lClip groove
Free play exists/wear ® Replace.
lClip position
Standard clip position:
No.4 Groove

ENG
4 - 12
2. Contrôler:
lGicleur principal 1
lGicleur de ralenti 2
lPuits d’aiguille 3
lGicleur de starter 4
lGicleur d’air principal 5
lGicleur d’air de ralenti 6
Endommagement ® Changer.
Encrassé ® Nettoyer.
N.B.:
lPour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
lNe jamais utiliser de fil.
Pointeau
1. Contrôler:
lPointeau 1
lSiège de pointeau 2
Usure creusée a ® Changer.
Poussière b et C ® Nettoyer.
N.B.:
Remplacer le pointeau et le siège de
pointeau en même temps.
Boisseau
1. Vérifier:
lMouvement
Coincement ® Réparer ou
changer.
Insérer le boisseau 1 dans le
corps du carburateur et contrô-
ler s’il coulisse en douceur.
Aiguille
1. Contrôler:
lAiguille 1
Déformée/usure ® Changer.
lRainure de clip
Présence d’un jeu/usure ®
Remplacer.
lPosition de clip
Position standard de clip:
Rainure n˚4
CARBURATEUR
VERGASER
CARBURADOR
2. Kontrollieren:
lHauptdüse 1
lLeerlaufdüse 2
lNadeldüse 3
lChoke-Düse 4
lHauptluftdüse 5
lLeerlaufluftdüse 6
Beschädigung ® Erneuern.
Verunreinigung ® Reinigen.
HINWEIS:
lEine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
lZum Reinigen niemals einen Draht
verwenden.
Nadelventil
1. Kontrollieren:
lNadelventil 1
lVentilsitz 2
Rillenförmiger Verschleiß a
® Erneuern.
Staub b und C ® Reini-
gen.
HINWEIS:
Nadelventil und Ventilsitz als ganzen
Satz austauschen.
Gasschieber
1. Kontrollieren:
lLeichtgängigkeit
Schwergängigkeit ®
Instand setzen oder erneu-
ern.
Das Gasschieber 1 in das
Vergasergehäuse einsetzen
und auf Leichtgängigkeit
prüfen.
Düsennadel
1. Kontrollieren:
lDüsennadel 1
Verbiegung/Verschleiß ®
Erneuern.
lClip-Nut
Freies Spiel vorhanden/Ver-
schleiß ® Austauschen.
lDüsennadel-Clip-Stellung
Standard-Düsennadel-
Clip-Stellung
4. Nut
2. Inspeccionar:
lSurtidor principal 1
lSurtidor piloto 2
lSurtidor de aguja 3
lSurtidor de arranque 4
lSurtidor de aire principal 5
lSurtidor de aire piloto 6
Daños ® Reemplazar.
Contaminación ® Limpiar.
NOTA:
lUtilice un disolvente con base de
petróleo para efectuar la limpieza.
Sople todos los conductos y surtidores
con aire comprimido.
lNo utilice nunca un cable.
Válvula de aguja
1. Inspeccionar:
lVálvula de aguja 1
lAsiento de la válvula 2
Desgaste con surcos a ®
Reemplazar.
Polvo b y C ® Limpiar.
NOTA:
Reemplace la válvula de aguja y el
asiento de la válvula como un juego.
Válvula del acelerador
1. Comprobar:
lMovimiento libre
Fijo ® Reparar o reemplazar.
Inserte la válvula del acelerador
1 en el cuerpo del carburador
y compruebe el movimiento
libre.
Aguja del surtidor
1. Inspeccionar:
lAguja del surtidor 1
Deformaciones/desgaste ®
Reemplazar.
lRanura del clip
Existe juego libre/desgaste ®
Reemplazar.
lPosición del clip
Posición del clip estándar:
Ranura N˚4

4 - 13
ENGCARBURETOR
EC464511

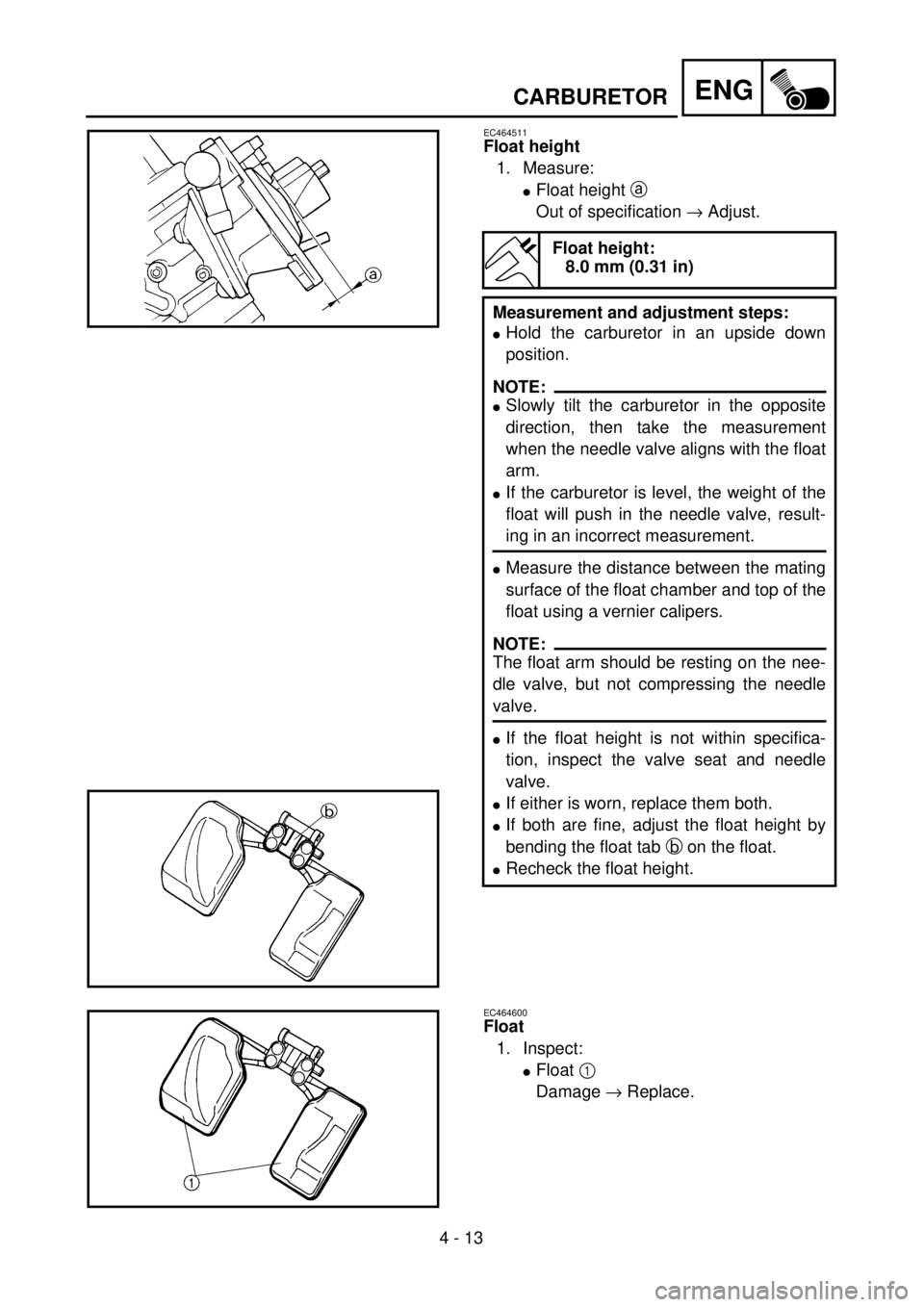

Float height
1. Measure:
lFloat height a
Out of specification ® Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment steps:
lHold the carburetor in an upside down
position.
NOTE:
lSlowly tilt the carburetor in the opposite
direction, then take the measurement
when the needle valve aligns with the float
arm.
lIf the carburetor is level, the weight of the
float will push in the needle valve, result-
ing in an incorrect measurement.
lMeasure the distance between the mating
surface of the float chamber and top of the
float using a vernier calipers.
NOTE:
The float arm should be resting on the nee-
dle valve, but not compressing the needle
valve.
lIf the float height is not within specifica-
tion, inspect the valve seat and needle
valve.
lIf either is worn, replace them both.
lIf both are fine, adjust the float height by
bending the float tab b on the float.
lRecheck the float height.
EC464600
Float
1. Inspect:
lFloat 1
Damage ® Replace.
