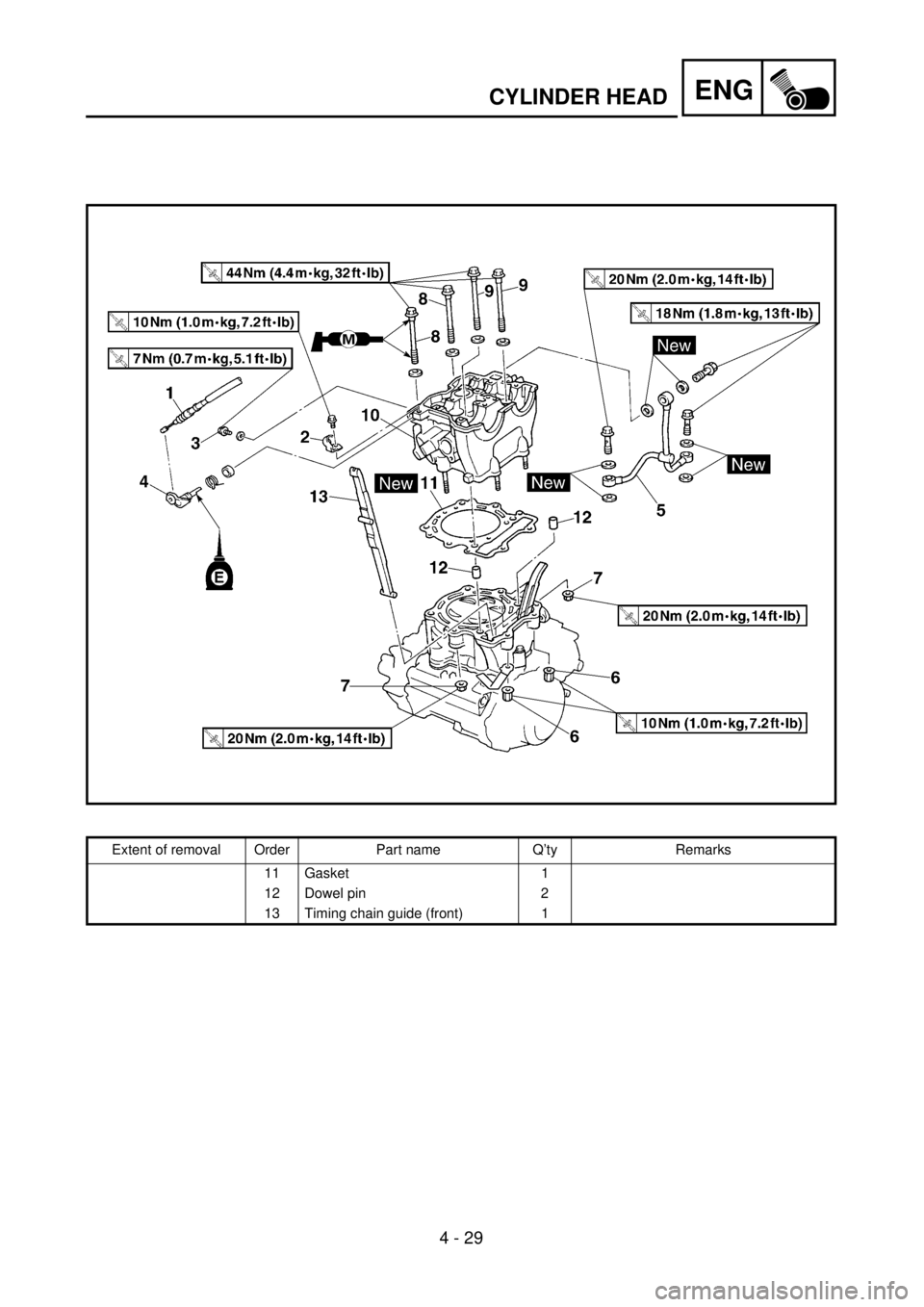

YAMAHA WR 400F 2001 Owners Manual

4 - 28
ENG
CULASSE
ZYLINDERKOPF
CULATA
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
Kühler Siehe unter “KÜHLER”.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLE”.
1 Dekompressionszug 1
2 Kabelführung 1
3 Schraube 1
4 Dekompressionswell 1
5 Ölzufuhrleitung 1
6 Mutter (M6) 2
7 Mutter (M8) 2
8 Schraube (L = 150 mm) 2
9 Schraube (L = 160 mm) 2
10 Zylinderkopf 1
1
CULASSE
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA CULASSE ET DU CYLIN-
DRE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT
ET SILENCIEUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
1 Câble de décompresseur 1
2 Guide de câble 1
3 Boulon 1
4 Axe de décompression 1
5 Tuyau d’arrivée d’huile 1
6 Ecrou (M6) 2
7 Ecrou (M8) 2
8 Boulon (L = 150 mm) 2
9 Boulon (L = 160 mm) 2
10 Culasse 1
1
CULATA
CULATA
Alcance de la extracción:1 Extracción de la culata
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA CULATA
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR”.
Radiador Consulte el apartado “RADIADOR”.
Carburador Consulte el apartado “CARBURADOR”.
Árbol de levas Consulte el apartado “ÁRBOLES DE LEVAS”.
1 Cable de descompresión 1
2 Guía del cable 1
3 Perno 1
4 Eje de descompresión 1
5 Tubo de distribución del aceite 1
6 Tuerca (M6) 2
7 Tuerca (M8) 2
8 Perno (L = 150 mm) 2
9 Perno (L = 160 mm) 2
10 Culata 1
1

ENG
4 - 29
CYLINDER HEAD
Extent of removal Order Part name Q’ty Remarks
11 Gasket 1
12 Dowel pin 2
13 Timing chain guide (front) 1

4 - 29
ENG
Organisation de la dépose Ordre Nom de pièce Qté Remarques
11 Joint 1
12 Goujon 2
13 Guide de chaîne de distribution (avant) 1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Dichtung 1
12 Paßstift 2
13 Steuerkettenschiene (vorn) 1
CULASSE
ZYLINDERKOPF
CULATA
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Junta 1
12 Fijo de centraje 2
13 Guía de la cadena de distribución (delantera) 1

4 - 30
ENGCYLINDER HEAD
INSPECTION
Cylinder head
1. Eliminate:
lCarbon deposits (from the combustion
chambers)
Use a rounded scraper.
NOTE:
Do not use a sharp instrument to avoid dam-
aging or scratching:
lSpark plug threads
lValve seats
2. Inspect:
lCylinder head
Scratches/damage ® Replace.
3. Measure:
lCylinder head warpage
Out of specification ® Resurface.
Cylinder head warpage:
Less than 0.05 mm (0.002 in)
Warpage measurement and resurface-
ment steps:
lPlace a straightedge and a feeler gauge
across the cylinder head.
lUse a feeler gauge to measure the
warpage.
lIf the warpage is out of specification,
resurface the cylinder head.
lPlace a 400 ~ 600 grit wet sandpaper on
the surface plate, and resurface the head
using a figure-eight sanding pattern.
NOTE:
To ensure an even surface rotate the cylin-
der head several times.

ENG
4 - 30
CULASSE
ZYLINDERKOPF
CULATA
PRÜFUNG
Zylinderkopf
1. Entfernen:
lÖlkohleablagerungen (im
Brennraum)
Einen abgerundeten Scha-
ber verwenden.
HINWEIS:
Keine scharfkantigen Gegenstände
benutzen, um Beschädigungen und
Kratzer an folgenden Stellen zu ver-
meiden:
lZündkerzenbohrung
lVentilsitze
2. Kontrollieren:
lZylinderkopf
Kratzer/Beschädigungen ®
Erneuern.
3. Messen:
lZylinderkopf-Verzug
Grenzwert überschritten ®
Planschleifen.
Zylinderkopf-Verzugs-
grenze
unter 0,05 mm
Arbeitsschritte
lLineal und Fühlerlehre über den
Zylinderkopf legen.
lVerzug mit der Fühlerlehre
messen.
lIst die Verzugsgrenze über-
schritten, den Zylinderkopf
planschleifen.
lDen Zylinderkopf mit Naßschleif-
papier (Körnung 400–600) auf ei-
ner planen Platte in einer Achter-
bewegung abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals dre-
hen, um eine ebene Oberfläche
zu gewährleisten. CONTROLE
Culasse
1. Eliminer:
lDépôt de calamine
(de la chambre de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour
éviter d’endommager ou de rayer:
lFilets de bougies
lSièges de soupape
2. Contrôler:
lCulasse
Rayures/endommagement ®
Remplacer.
3. Mesurer:
lDéformation de la culasse
Hors spécifications ® Surfa-
cer.
Limite de déformation de
la culasse:
Moins de 0,05 mm
(0,002 in)
Etapes de la mesure de la limite de
déformation et du surfaçage:
lPlacer une règle et une jauge
d’épaisseur sur la culasse.
lUtiliser une jauge d’épaisseur pour
mesurer la déformation.
lSi la déformation est hors spécifi-
cations, surfacer la culasse.
lMettre un morceau de toile émeri
n˚400 à 600 humide sur une plaque
à surfacer et surfacer la culasse en
décrivant des “huit”.
N.B.:
Tourner la culasse plusieurs fois pour
obtenir une surface lisse.INSPECCIÓN
Culata
1. Eliminar:
lDepósitos de carbonilla (de las
cámaras de combustión)
Utilice una rasqueta redon-
deada.
NOTA:
No utilice un instrumento afilado para
evitar daños y arañazos:
lRoscas de la bujía
lAsientos de válvula
2. Inspeccionar:
lCulata
Arañazos/daños ® Reempla-
zar.
3. Medir:
lAlabeo de la culata
Fuera de especificaciones ®
Rectificar.
Alabeo de la culata:
Menos de 0,05 mm
(0,002 in)
Pasos de medición y rectificación
del alabeo:
lColoque una regla y un calibre de
espesores en la culata.
lUtilice un calibre de espesores para
medir el alabeo.
lSi el alabeo está fuera de especifi-
caciones, rectifique la culata.
lColoque un papel de lija húmedo
de grano 400 ~ 600 sobre el plano
de la junta de la culata y comience
el rectificado de la culata siguiendo
un patrón en forma de ocho.
NOTA:
Para asegurar una superficie uni-
forme, gire la culata varias veces.

4 - 31
ENG
ASSEMBLY AND INSTALLATION
1. Install:
lCylinder head
lBolts (1 ~ 4)
lNuts (5, 6)
lNuts (7, 8)
NOTE:
Follow the numerical order shown in the illus-
tration. Tighten the bolts and nuts in two
stages.
T R..44 Nm (4.4 m · kg, 32 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
CYLINDER HEAD

ENG
4 - 31
ZUSAMMENBAU UND MONTAGE
1. Montieren:
lZylinderkopf
lSchrauben (1–4)
lMuttern (5, 6)
lMuttern (7, 8)
HINWEIS:
Die numerierte Reihenfolge laut Ab-
bildung befolgen. Schrauben und
Muttern in zwei Arbeitsschritten fest-
ziehen.
T R..44 Nm (4,4 m · kg)
T R..20 Nm (2,0 m · kg)
T R..10 Nm (1,0 m · kg)
ASSEMBLAGE ET MONTAGE
1. Monter:
lCulasse
lBoulon (1 à 4)
lEcrou (5, 6)
lEcrou (7, 8)
N.B.:
Suivre l’ordre numérique montré sur
l’illustration. Serrer les boulons et les
écrous en deux étapes.
T R..44 Nm (4,4 m · kg, 32 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
MONTAJE E INSTALACIÓN
1. Instalar:
lCulata
lPernos (1 ~ 4)
lTuercas (5, 6)
lTuercas (7, 8)
NOTA:
Siga el orden numérico establecido en la
ilustración. Apriete los pernos y las tuer-
cas en dos fases.
T R..44 Nm (4,4 m · kg, 32 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CULASSE
ZYLINDERKOPF
CULATA

ENG
4 - 32

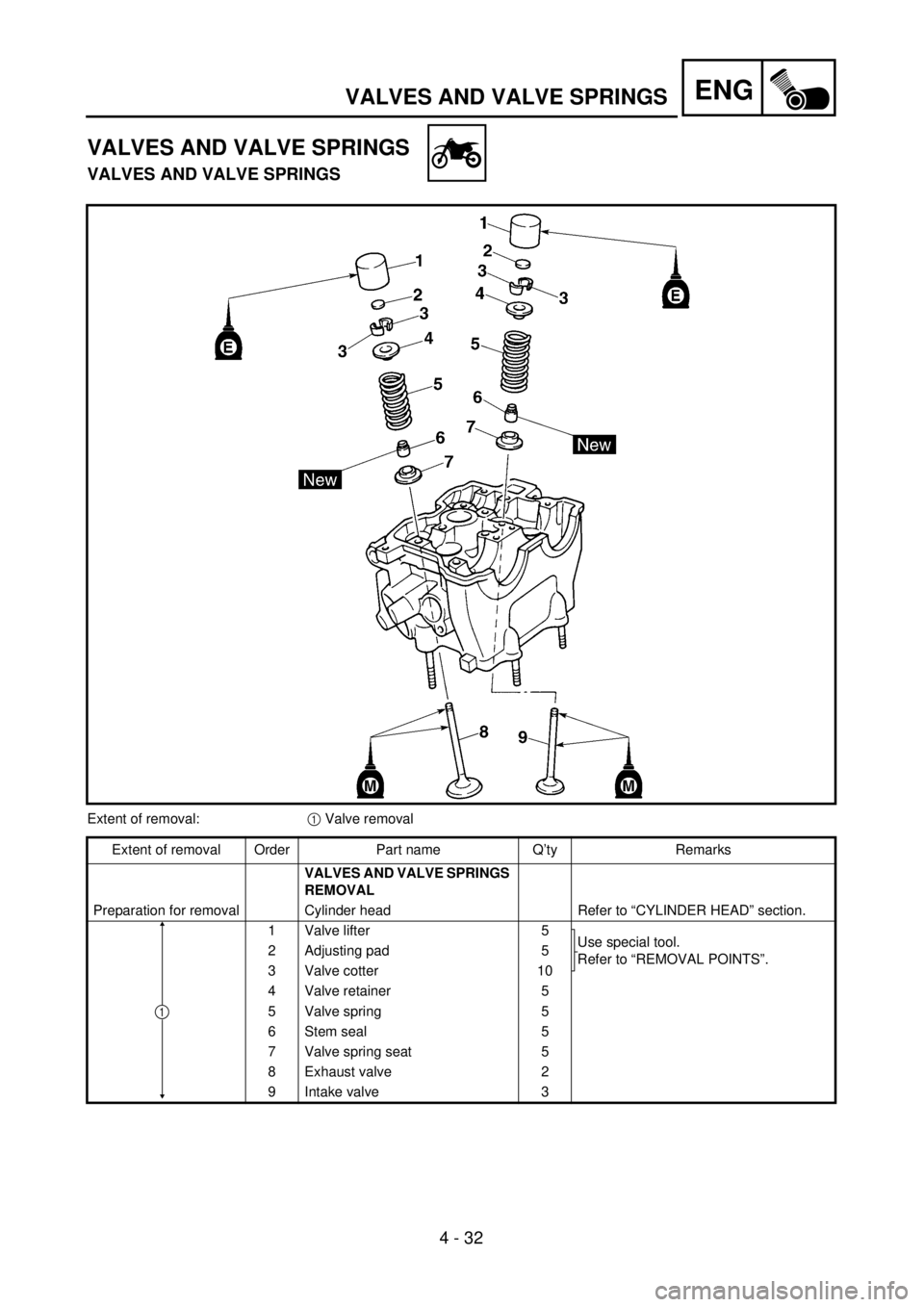

VALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
Extent of removal:1 Valve removal
Extent of removal Order Part name Q’ty Remarks
VALVES AND VALVE SPRINGS
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Valve lifter 5
Use special tool.
Refer to “REMOVAL POINTS”. 2 Adjusting pad 5
3 Valve cotter 10
4 Valve retainer 5
5 Valve spring 5
6 Stem seal 5
7 Valve spring seat 5
8 Exhaust valve 2
9 Intake valve 3
1

4 - 32
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
Demontage-Arbeiten:1 Ventile demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VENTILE UND VENTILFEDERN DEMON-
TIEREN
Vorbereitung für den Ausbau Zylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Tassenstößel 5
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 2 Ventilplättchen 5
3 Ventilkeil 10
4 Ventilfederteller 5
5 Ventilfeder 5
6 Ventilschaft-Abdichtung 5
7 Ventilfedersitz 5
8 Auslaßventil 2
9 Einlaßventil 3
1
SOUPAPES ET RESSORTS DE SOUPAPE
SOUPAPES ET RESSORTS DE SOUPAPE
Organisation de la dépose:1 Dépose de la soupape
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DES SOUPAPES ET DES RES-
SORTS DE SOUPAPE
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Poussoir de soupape 5
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 2 Cale de réglage 5
3 Clavette de soupape 10
4 Arrêtoir de soupape 5
5 Ressort de soupape 5
6 Joint d’étanchéité de queue 5
7 Siège de ressort de soupape 5
8 Soupape d’échappement 2
9 Soupape d’admission (centre) 3
1
VÁLVULAS Y MUELLES DE VÁLVULA
VÁLVULAS Y MUELLES DE VÁLVULA
Alcance de la extracción:1 Extracción de la válvula
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LAS VÁLVULAS Y
LOS MUELLES DE VÁLVULA
Preparación para la extracción Culata Consulte el apartado “CULATA”.
1 Empujador de la válvula 5
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 2 Suplemento de ajuste 5
3 Chaveta de la válvula 10
4 Retenedor de la válvula 5
5 Muelle de la válvula 5
6 Retén del vástago 5
7 Asiento del muelle de la válvula 5
8 Válvula de escape 2
9 Válvula de admisión 3
1

4 - 33
ENGVALVES AND VALVE SPRINGS

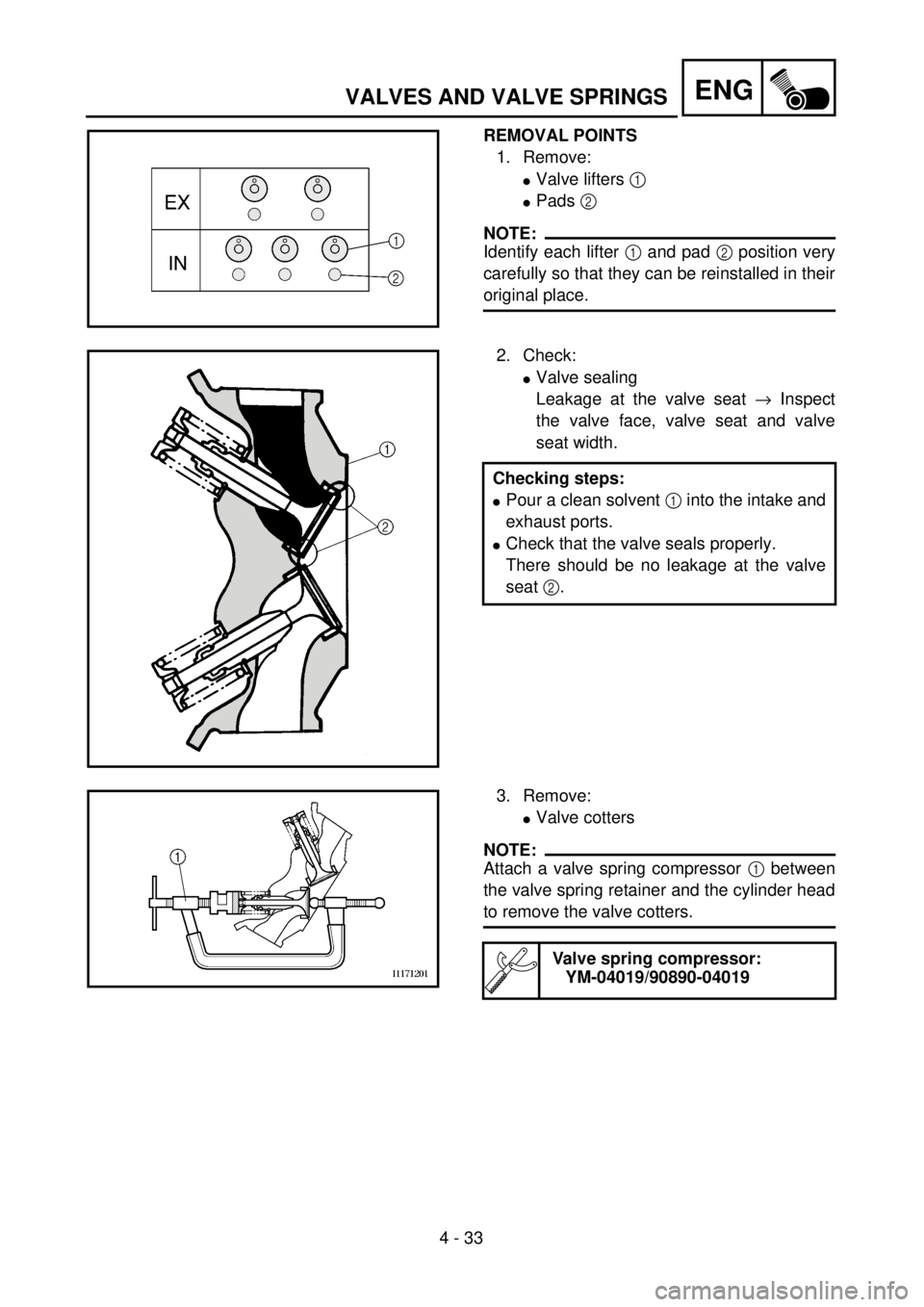

REMOVAL POINTS
1. Remove:
lValve lifters 1
lPads 2
NOTE:
Identify each lifter 1 and pad 2 position very
carefully so that they can be reinstalled in their
original place.
2. Check:
lValve sealing
Leakage at the valve seat ® Inspect
the valve face, valve seat and valve
seat width.
Checking steps:
lPour a clean solvent 1 into the intake and
exhaust ports.
lCheck that the valve seals properly.
There should be no leakage at the valve
seat 2.
3. Remove:
lValve cotters
NOTE:
Attach a valve spring compressor 1 between
the valve spring retainer and the cylinder head
to remove the valve cotters.
Valve spring compressor:
YM-04019/90890-04019
