YAMAHA WR 400F 2001 Owners Manual

TUN

ABSTIMMUNG
MOTOR
Vergaser einstellen
l
Das Luft/Kraftstoffgemisch variiert
mit den atmosphärischen Bedin-
gungen. Daher muß die Einstel-
lung des Vergasers in Abhängig-
keit von Luftdruck, Feuchtigkeit
und Temperatur vorgenommen
werden.
l
Führen Sie eine Probefahrt durch,
um die ordnungsgemäße Motorlei-
stung (Ansprechverhalten des Mo-
tors) zu überprüfen sowie die Ver-
färbung der Zündkerze bzw. die
Ablagerungen darauf zu kontrollie-
ren. Wählen Sie unter Beachtung
dieser Punkte die bestmöglichen
Vergasereinstellungen aus.
HINWEIS:

Es wird empfohlen, die Vergaserein-
stellungen und Werte wie atmosphä-
rische Bedingungen, Zustand der
Strecke, Rundenzeiten usw. schrift-
lich festzuhalten, um zukünftige Ver-
gasereinstellungen zu erleichtern.
WARNUNG

l
Der Vergaser ist Bestandteil der
Kraftstoffanlage. Er muß daher
in einer gut belüfteten Umge-
bung montiert werden, in siche-
rer Entfernung von brennbaren
Stoffen und jeglichen Feuer-
quellen.
l
Schauen Sie niemals in den Ver-
gasereinlaß. Es können Flam-
men herausschießen, falls der
Motor beim Anlassen zurück-
schlägt. Kraftstoff kann aus der
Beschleunigungspumpe entwei-
chen, wenn der Vergaser
demontiert wurde.
REGLAGE
EINSTELLUNG
AJUSTE
MISES AU POINT
MOTEUR
Réglage de carburateur
l
La qualité de l’émulsion air/essence
dépend des conditions atmosphéri-
ques. C’est pourquoi il est nécessaire
de régler le carburateur en fonction de
la pression atmosphérique, de la tem-
pérature, de l’humidité, etc.
l
Effectuer un test de conduite afin de
contrôler les performances du moteur
(p. ex. la réponse à l’accélération) et
l’état de la bougie (décoloration ou
encrassement). Régler ensuite le car-
burateur au vu des résultats obtenus.
N.B.:

Afin de faciliter les réglages de carbura-
teur ultérieurs, il est utile de conserver
toutes les données, c.-à.-d. les réglages
correspondant aux diverses conditions
atmosphériques, conditions du terrain,
les temps, etc.
AVERTISSEMENT

l
Le carburateur fait partie du circuit
de carburant. Il est donc important
d’effectuer tout travail sur le carbu-
rateur dans un endroit bien aéré et à
une distance sûre d’objets inflam-
mables ou d’une source de flammes.
l
Ne jamais regarder à l’intérieur de
l’admission d’un carburateur. Des
flammes risquent de s’échapper du
tuyau en cas de ratés lors de la mise
en marche du moteur. De l’essence
pourrait s’écouler du gicleur de la
pompe d’accélérateur lorsque le
carburateur est déposé.
7 - 1
7
PUESTA A PUNTO
MOTOR
Ajuste del carburador
l
La mezcla de aire/combustible variará
dependiendo de las condiciones
atmosféricas. Por tanto, es necesario
tener en cuenta la presión de aire, la
temperatura ambiente, la humedad,
etc., a la hora de ajustar el carburador.
l
Realice una prueba para comprobar el
funcionamiento adecuado del motor
(por ejemplo, la respuesta del acelera-
dor) y la decoloración o suciedad de la
bujía. Utilice estas mediciones para
determinar el mejor ajuste posible del
carburador.
NOTA:

Es recomendable mantener un registro
de todos los ajustes del carburador y las
condiciones externas (como por ejemplo,
las condiciones atmosféricas, el estado
de la superficie y la pista, duración de los
circuitos) para realizar con mayor facili-
dad futuros ajustes del carburador.
ADVERTENCIA

l
El carburador forma parte del sis-
tema de combustible. Por tanto, ase-
gúrese de instalarlo en una zona
bien ventilada, lejos de objetos infla-
mables o cualquier otra fuente de
llamas.
l
No mire nunca en el interior del car-
burador; podrían salir chispas del
tubo si el motor petardea mientras
se enciende. La gasolina puede des-
cargarse de la boquilla de la bomba
de aceleración al extraer el carbura-
dor.

7 - 2
TUN
CAUTION:

l
The carburetor is extremely sensitive to
foreign matter (dirt, sand, water, etc.).
During installation, do not allow foreign
matter to get into the carburetor.
l
Always handle the carburetor and its
components carefully. Even slight
scratches, bends or damage to carbure-
tor parts may prevent the carburetor from
functioning correctly. Carefully perform
all servicing with the appropriate tools
and without applying excessive force.
l
When the engine is stopped or when
riding at no load, do not open and close
the throttle unnecessarily. Otherwise, too
much fuel may be discharged, starting
may become difficult or the engine may
not run well.
l
After installing the carburetor, check that
the throttle operates correctly and opens
and closes smoothly.
Atmospheric conditions and carburetor
settings
The air density (i.e., concentration of oxygen
in the air) determines the richness or lean-
ness of the air/fuel mixture. Therefore, refer
to the above table for mixture settings.
That is:
l
Higher temperature expands the air with its
resultant reduced density.
l
Higher humidity reduces the amount of oxy-
gen in the air by so much of the water vapor
in the same air.
l
Lower atmospheric pressure (at a high alti-
tude) reduces the density of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
SETTING

TUN
ACHTUNG:

l
Der Vergaser ist extrem emp-
findlich gegen Fremdkörper
(Schmutz, Sand, Wasser usw.).
Darauf achten, daß bei der Mon-
tage keine Fremdkörper in den
Vergaser gelangen.
l
Mit dem Vergaser und seinen
Bauteilen immer vorsichtig
umgehen. Selbst leichte Kratzer,
Krümmungen oder Beschädi-
gungen an Vergaserteilen kön-
nen zu Fehlfunktion des
Vergasers führen. Alle War-
tungsarbeiten mit geeignetem
Werkzeug und ohne übermäßi-
gen Krafteinsatz durchführen.
l
Wenn der Motor steht oder ohne
Last dreht, den Gasdrehgriff
nicht unnötig öffnen und schlie-
ßen. Andernfalls wird zuviel
Kraftstoff geliefert, was das
Anlassen erschwert oder den
Motorlauf beeinträchtigt.
l
Nach der Montage des Verga-
sers prüfen, ob die Drossel-
klappe korrekt arbeitet und
leichtgängig öffnet und schließt.
Atmosphärische Bedingungen
und Einstellungen
Von der Luftdichte (die Sauerstoff-
konzentration in der Luft) hängt ab,
ob das Luft-Kraftstoff-Gemisch fett
oder mager ist. Beachten Sie
daher die obenstehende Tabelle
mit den Gemischeinstellungen.
Das heißt:
l
Eine höhere Temperatur führt zu
einer Ausdehnung der Luft und da-
mit zu einer geringeren Dichte.
l
Eine höhere Luftfeuchtigkeit redu-
ziert den Sauerstoffgehalt der Luft,
je mehr Wasserdampf die Luft ent-
hält.
l
Ein niedrigerer atmosphärischer
Druck (in großer Höhe) reduziert
die Dichte der Luft.
Luft-
temp.Feuch-
tig-
keitLuft-
druck
(Höhe)GemischEinstel-
lung
Hoch HochNiedrig
(hoch)FetterMage-
rer
Niedrig NiedrigHoch
(nied-
rig)Mage-
rerFetter
REGLAGE
EINSTELLUNG
AJUSTE
ATTENTION:

l
Le carburateur est extrêmement
sensible à toute pénétration de cras-
ses, sable, eau, etc. Bien veiller, lors
de tout travail sur le carburateur,
d’empêcher toute pénétration
d’objets quelconques.
l
Toujours manipuler le carburateur
et ses organes avec le plus grand
soin. Même de légères griffes, défor-
mations ou petits endommagements
peuvent empêcher son bon fonction-
nement. Effectuer soigneusement
tous les entretiens avec les outils
appropriés et sans recourir à une
force excessive.
l
Ne pas actionner sans raison la poi-
gnée des gaz lorsque le moteur est
coupé ou lorsqu’il tourne à vide. En
effet, cela provoquerait un apport
excédentaire en essence, rendant
difficile la mise en marche du
moteur ou entraînant son mauvais
fonctionnement.
l
Après la remise en place du carbu-
rateur, s’assurer que la poignée des
gaz fonctionne correctement.
Conditions atmosphériques et réglages
de carburateur
La densité de l’air, c.-à-d. la concen-
tration d’oxygène dans l’air, déter-
mine la richesse ou la pauvreté de
l’émulsion air/essence. Il convient dès
lors de se conformer au tableau ci-des-
sus.
La densité de l’air varie en fonction des
trois facteurs suivants:
l
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous les températures
élevées.
l
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
l
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Tempéra-
tureHumiditéPression
atmosphéri-
que
(altitude)Emulsion Réglage
Haute HauteBasse
(haute)Plus richePlus pau-
vre
Basse BasseHaute
(basse)Plus pau-
vrePlus riche
7 - 2
PRECAUCION:

l
El carburador es extremadamente
sensible a los materiales extraños
(suciedad, arena, agua, etc.).
Durante la instalación, no permita
que se introduzca ningún material
extraño en el carburador.
l
Maneje siempre el carburador y sus
componentes con cuidado. Incluso
arañazos suaves, deformaciones o
daños pueden provocar que el car-
burador funcione incorrectamente.
Realice todo el mantenimiento con
las herramientas adecuadas y sin
aplicar una fuerza excesiva.
l
Cuando pare el motor o cuando con-
duzca sin carga, no abra ni cierre el
acelerador innecesariamente ya que
podría descargarse demasiado com-
bustible, el arranque podría resul-
tar difícil o podría no funcionar el
motor adecuadamente.
l
Después de instalar el carburador,
compruebe que el acelerador fun-
cione adecuadamente y que se abre
y cierra con suavidad.
Condiciones atmosféricas y ajustes del
carburador
La densidad del aire (es decir, la con-
centración de oxígeno en el aire)
determina la riqueza o pobreza de la
mezcla de aire y combustible. Por
tanto, consulte la tabla descrita ante-
riormente para observar los ajustes de
la mezcla.
Indicaciones:
l
Una temperatura más elevada expande
el aire dando como resultado una
reducción de la densidad.
l
Una humedad más elevada reduce la
cantidad de oxígeno en el aire debido a
la cantidad de vapor de agua del aire.
l
Una presión atmosférica más baja (en
una altitud elevada) reduce la densidad
del aire.
Tempera-
tura del
aireHumedadPresión
del aire
(altitud)Mezcla Ajuste
Alta Alta Baja (alta) Más rica Más pobre
Baja BajaAlta
(baja)Más pobre Más rica

7 - 3
TUN

SETTING

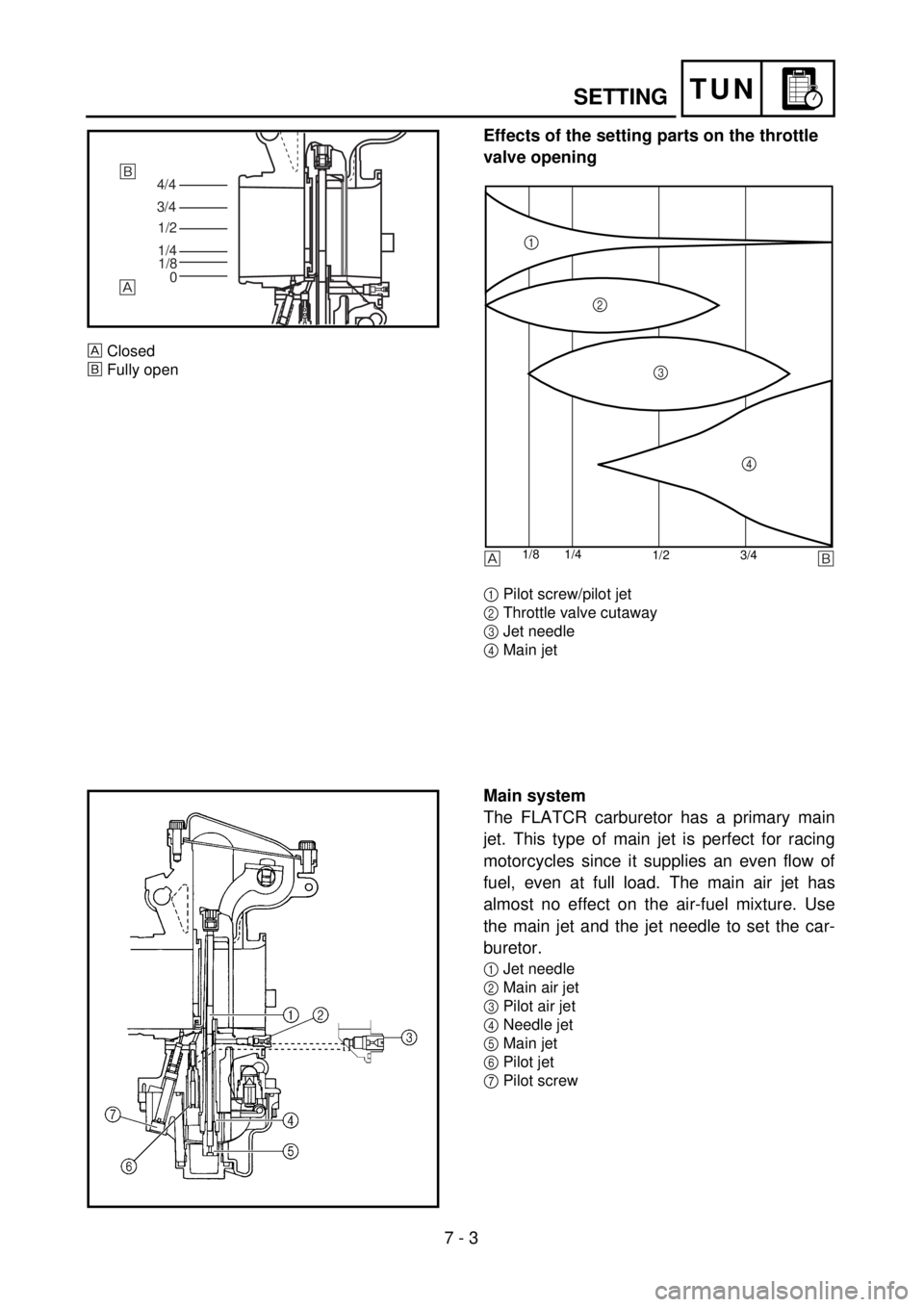

Effects of the setting parts on the throttle
valve opening
1
Pilot screw/pilot jet
2
Throttle valve cutaway
3
Jet needle
4
Main jet
4/4
3/4
1/2
1/4
1/8
0õ

Closed
õFully open
1/2 3/4 1/4 1/8
1
2
3
4
õ

Main system
The FLATCR carburetor has a primary main
jet. This type of main jet is perfect for racing
motorcycles since it supplies an even flow of
fuel, even at full load. The main air jet has
almost no effect on the air-fuel mixture. Use
the main jet and the jet needle to set the car-
buretor.

1
Jet needle
2
Main air jet
3
Pilot air jet
4
Needle jet
5
Main jet
6
Pilot jet
7
Pilot screw

TUN

REGLAGE
EINSTELLUNG
AJUSTE
Wirkung der Einstellteile in Bezug
auf die Öffnung der Drosselklappe

Geschlossen
õ
Vollständig geöffnet
1
Leerlauf-Regulierschraube/Leerlauf-
düse
2
Kolbenschieberquerschnitt
3
Düsennadel
4
Hauptdüse
Hauptsystem
Der FLATCR-Vergaser verfügt über
eine Primärhauptdüse. Diese Haupt-
düsenart eignet sich ausgezeichnet
für Rennmotorräder, da sie einen
gleichmäßigen Kraftstofffluß gewähr-
leistet, selbst bei Vollast. Die Haupt-
luftdüse hat so gut wie keinen Effekt
auf das Luft-Kraftstoff-Gemisch. Der
Vergaser kann mit der Hauptdüse
und der Düsennadel eingestellt wer-
den.
1
Düsennadel
2
Nadeldüse
3
Hauptdüse
4
Nedeldüse
5
Hauptdüse
6
Leerlaufdüse
7
Leerlauf-Regulierschraube
Effets des réglages sur l’ouverture du
boisseau

Fermé
õ
Complètement ouvert
1
Vis de ralenti/gicleur de ralenti
2
Echancrure de boisseau
3
Aiguille
4
Gicleur principal
Circuit principal
Le carburateur FLATCR est équipé d’un
gicleur principal primaire. Ce type de
gicleur principal convient parfaitement
au motos de course dans la mesure où il
uniformise le débit d’essence, même à
plein rendement. Le gicleur d’air princi-
pal n’a presqu’aucun effet sur l’émulsion
air/essence. Régler le carburateur en
adaptant le gicleur principal et l’aiguille
aux conditions générales.
1
Aiguille
2
Puits d’aiguille
3
Gicleur principal
4
Puits d’aiguille
5
Gicleur principal
6
Gicleur de ralenti
7
Vis de ralenti
7 - 3
Efectos de las piezas de ajuste en la
abertura de la válvula del acelerador

Cerrado
õ
Completamente abierto
1
Tornillo piloto/surtidor piloto
2
Corte de la válvula del pistón
3
Aguja del surtidor
4
Surtidor principal
Sistema principal
El carburador FLATCR tiene un surtidor
principal primario. Este tipo de surtidor
principal es óptimo para motocicletas de
carreras ya que suministra una circula-
ción de combustible uniforme, incluso
con una carga completa. El surtidor de
aire principal prácticamente no tiene
efectos sobre la mezcla de aire y com-
bustible. Utilice el surtidor principal y la
aguja del surtidor para ajustar el carbura-
dor.
1Aguja del surtidor
2Surtidor de aire principal
3Surtidor de aire piloto
4Surtidor de aguja
5Surtidor principal
6Surtidor piloto
7Tornillo piloto

7 - 4
TUN

SETTING
Pilot system
The FLATCR carburetor is manufactured with
a pilot screw. The pilot screw adjustment
ranges from fully closed throttle to 1/4 open
throttle.

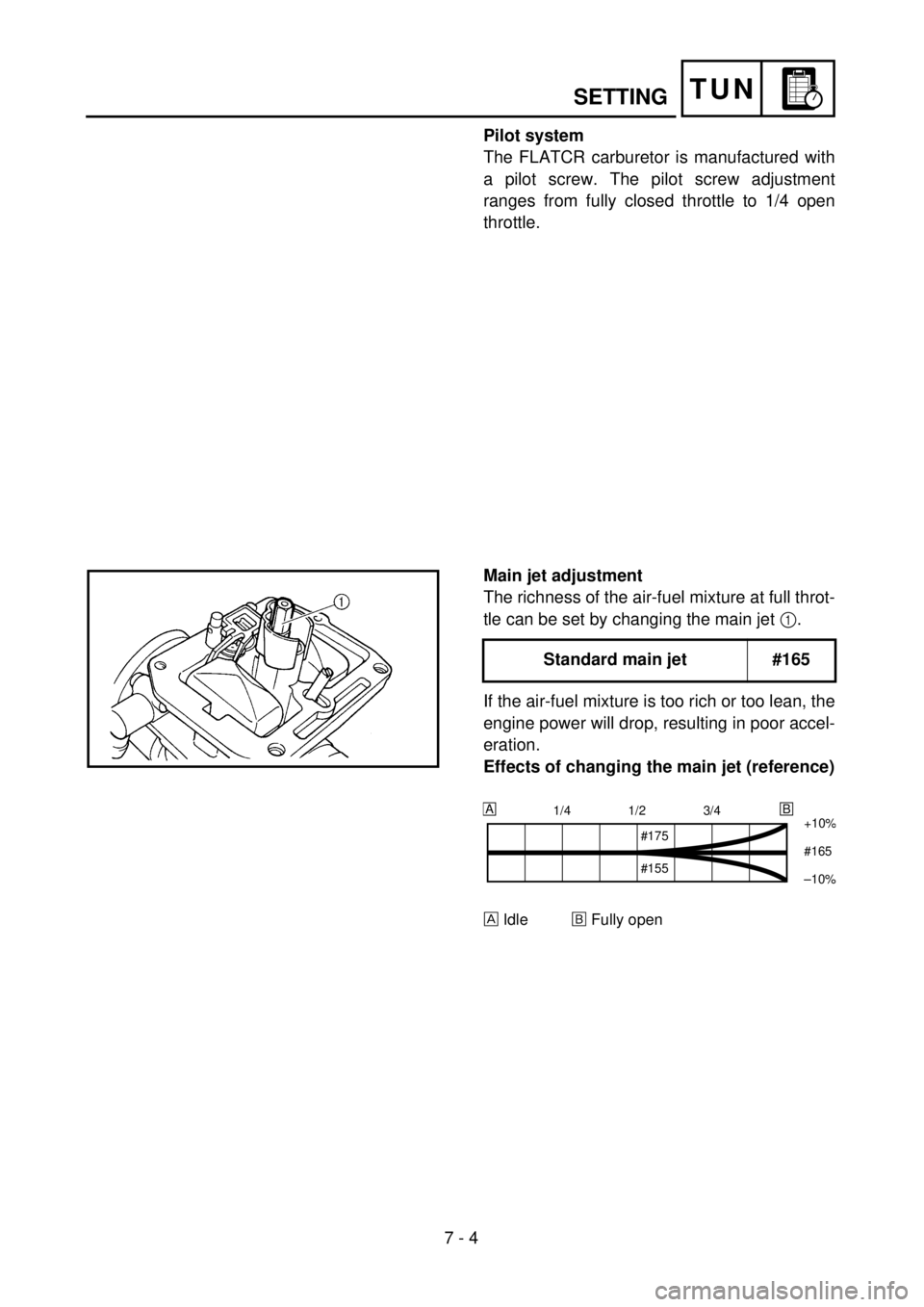

Main jet adjustment
The richness of the air-fuel mixture at full throt-
tle can be set by changing the main jet
1
.
If the air-fuel mixture is too rich or too lean, the
engine power will drop, resulting in poor accel-
eration.
Effects of changing the main jet (reference)

Idle
õ
Fully open
Standard main jet #165
1/4 1/2 3/4
+10%
#165
–10
%
AB
#175
#155

TUN
REGLAGE
EINSTELLUNG
AJUSTE
Leerlaufsystem
Der FLATCR-Vergaser verfügt über
eine Leerlauf-Regulierschraube. Die
Einstellmöglichkeit der Leerlauf-
Regulierschraube reicht von ganz
geschlossener Drosselklappe bis zu
1/4 geöffneter Drosselklappe.

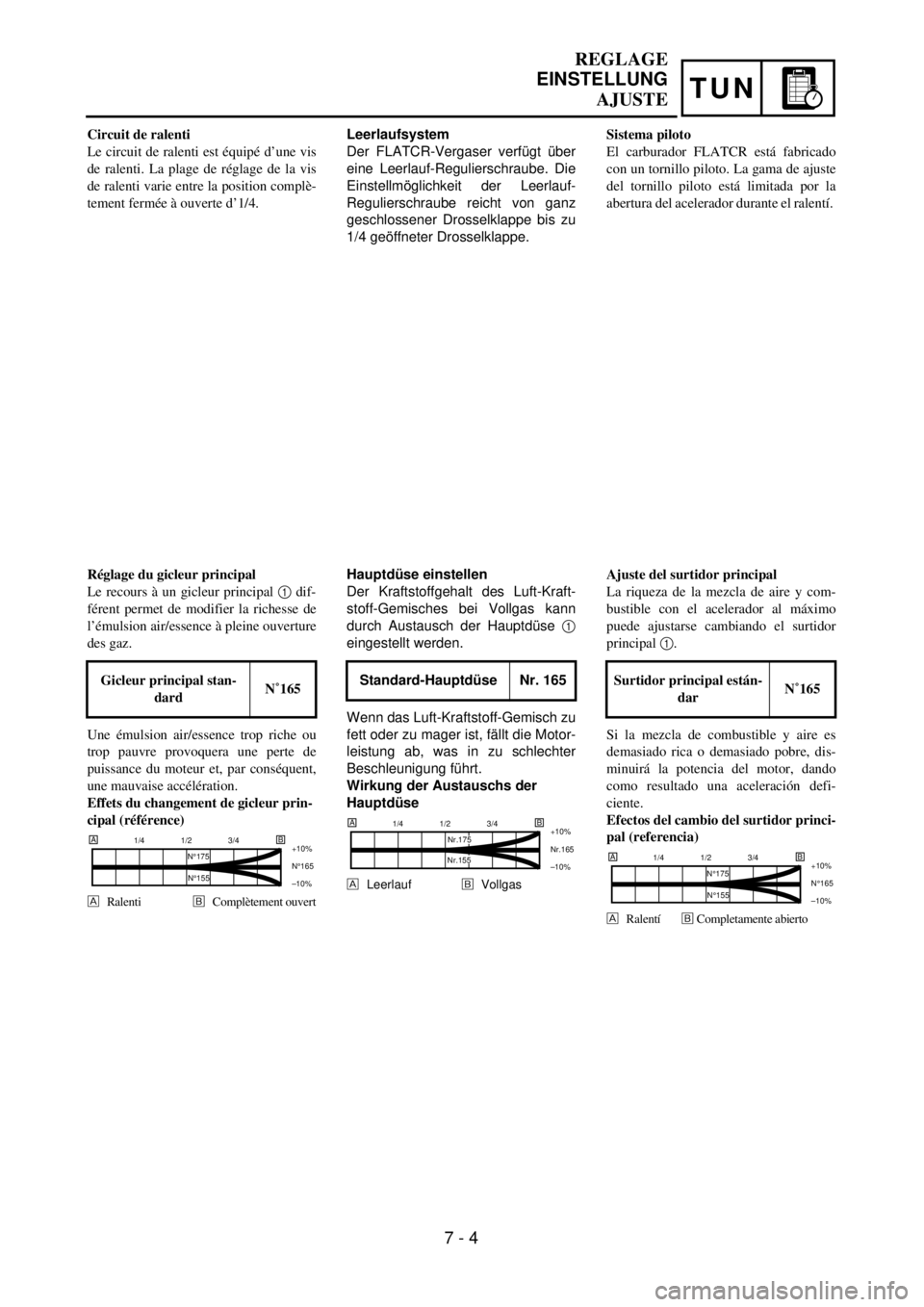

Hauptdüse einstellen
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei Vollgas kann
durch Austausch der Hauptdüse 1
eingestellt werden.
Wenn das Luft-Kraftstoff-Gemisch zu
fett oder zu mager ist, fällt die Motor-
leistung ab, was in zu schlechter
Beschleunigung führt.
Wirkung der Austauschs der
Hauptdüse
LeerlaufõVollgas
Standard-Hauptdüse Nr. 165
1/4 1/2 3/4
+10%
Nr.165
–10% AB
Nr.175
Nr.155
Circuit de ralenti
Le circuit de ralenti est équipé d’une vis
de ralenti. La plage de réglage de la vis
de ralenti varie entre la position complè-
tement fermée à ouverte d’1/4.
Réglage du gicleur principal
Le recours à un gicleur principal 1 dif-
férent permet de modifier la richesse de
l’émulsion air/essence à pleine ouverture
des gaz.
Une émulsion air/essence trop riche ou
trop pauvre provoquera une perte de
puissance du moteur et, par conséquent,
une mauvaise accélération.
Effets du changement de gicleur prin-
cipal (référence)
Ralenti õComplètement ouvert
Gicleur principal stan-
dardN˚165
1/4 1/2 3/4
+10%
N¡165
–10% AB
N¡175
N¡155
7 - 4
Sistema piloto
El carburador FLATCR está fabricado
con un tornillo piloto. La gama de ajuste
del tornillo piloto está limitada por la
abertura del acelerador durante el ralentí.
Ajuste del surtidor principal
La riqueza de la mezcla de aire y com-
bustible con el acelerador al máximo
puede ajustarse cambiando el surtidor
principal 1.
Si la mezcla de combustible y aire es
demasiado rica o demasiado pobre, dis-
minuirá la potencia del motor, dando
como resultado una aceleración defi-
ciente.
Efectos del cambio del surtidor princi-
pal (referencia)
RalentíõCompletamente abierto
Surtidor principal están-
darN˚165
1/4 1/2 3/4
+10%
N¡165
–10% AB
N¡175
N¡155

7 - 5
TUN

SETTING

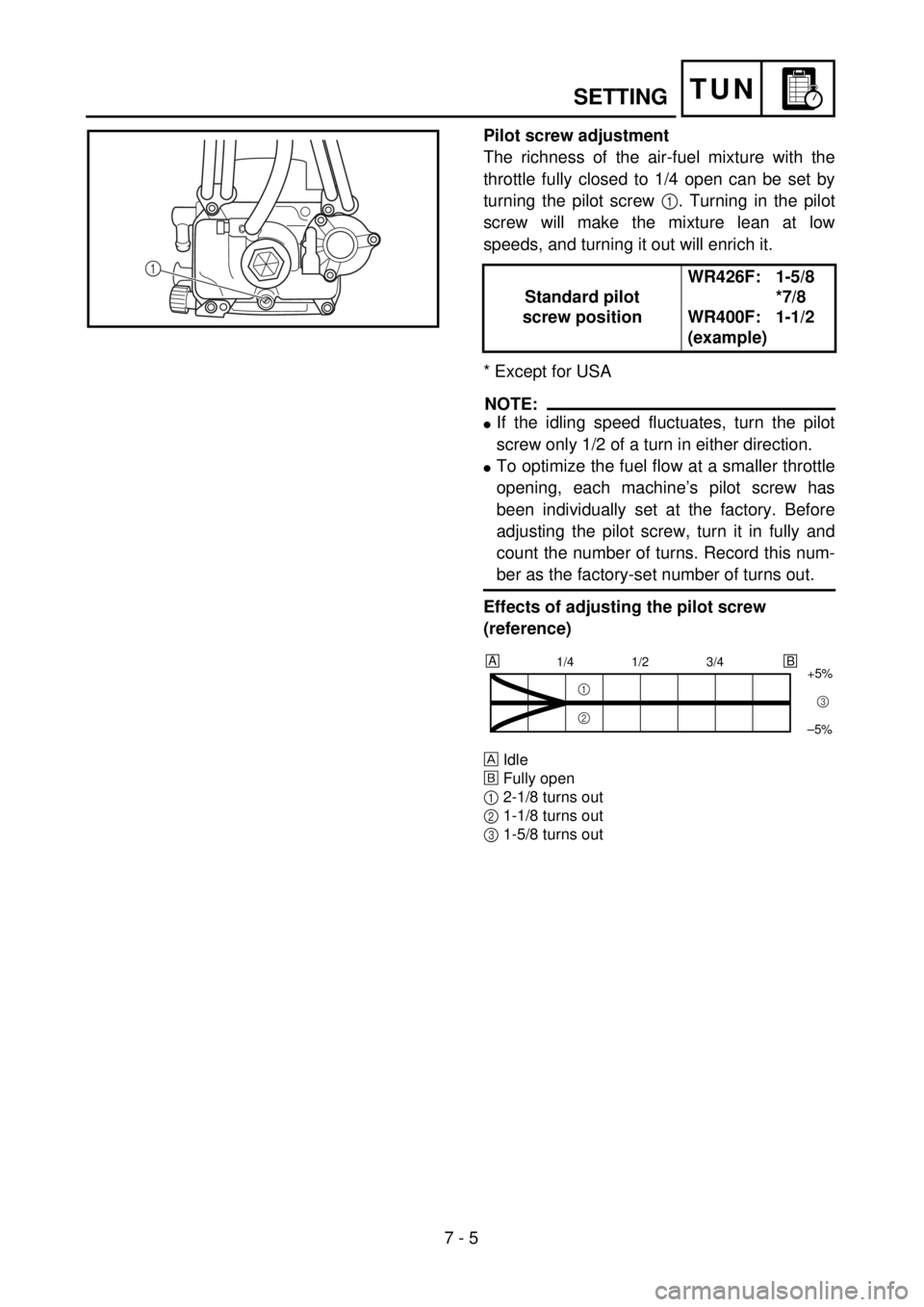

Pilot screw adjustment
The richness of the air-fuel mixture with the
throttle fully closed to 1/4 open can be set by
turning the pilot screw
1
. Turning in the pilot
screw will make the mixture lean at low
speeds, and turning it out will enrich it.
* Except for USA
NOTE:

l
If the idling speed fluctuates, turn the pilot
screw only 1/2 of a turn in either direction.
l
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Effects of adjusting the pilot screw
(reference)

Idle
õ
Fully open
1
2-1/8 turns out
2
1-1/8 turns out
3
1-5/8 turns out
Standard pilot
screw positionWR426F: 1-5/8
*7/8
WR400F: 1-1/2
(example)
1
1/4 1/2 3/4
+5%
–5% AB
1
23

TUN
REGLAGE
EINSTELLUNG
AJUSTE

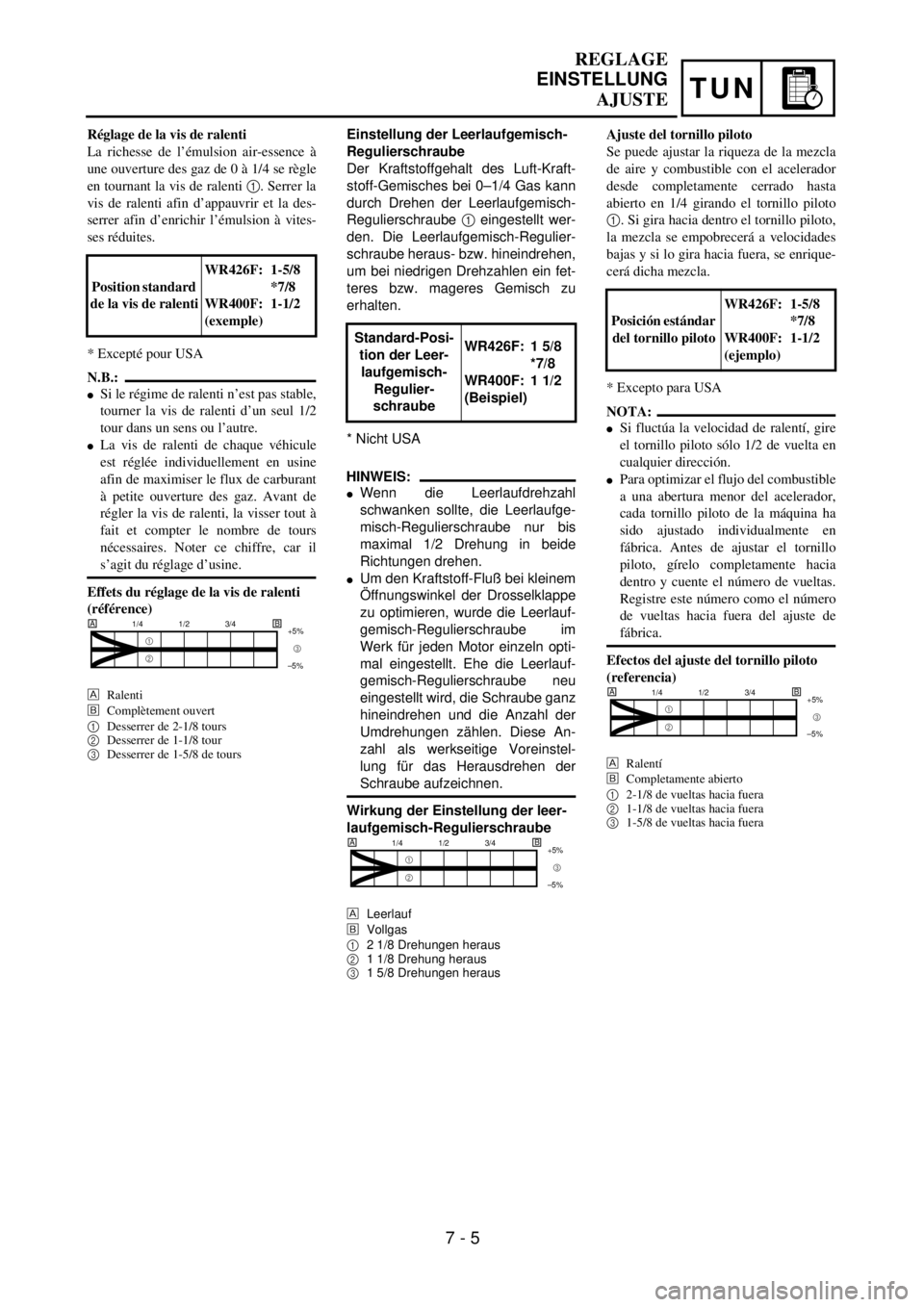

Einstellung der Leerlaufgemisch-
Regulierschraube
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei 0–1/4 Gas kann
durch Drehen der Leerlaufgemisch-
Regulierschraube 1 eingestellt wer-
den. Die Leerlaufgemisch-Regulier-
schraube heraus- bzw. hineindrehen,
um bei niedrigen Drehzahlen ein fet-
teres bzw. mageres Gemisch zu
erhalten.
* Nicht USA
HINWEIS:
lWenn die Leerlaufdrehzahl
schwanken sollte, die Leerlaufge-
misch-Regulierschraube nur bis
maximal 1/2 Drehung in beide
Richtungen drehen.
lUm den Kraftstoff-Fluß bei kleinem
Öffnungswinkel der Drosselklappe
zu optimieren, wurde die Leerlauf-
gemisch-Regulierschraube im
Werk für jeden Motor einzeln opti-
mal eingestellt. Ehe die Leerlauf-
gemisch-Regulierschraube neu
eingestellt wird, die Schraube ganz
hineindrehen und die Anzahl der
Umdrehungen zählen. Diese An-
zahl als werkseitige Voreinstel-
lung für das Herausdrehen der
Schraube aufzeichnen.
Wirkung der Einstellung der leer-
laufgemisch-Regulierschraube
Leerlauf
õVollgas
12 1/8 Drehungen heraus
21 1/8 Drehung heraus
31 5/8 Drehungen heraus
Standard-Posi-
tion der Leer-
laufgemisch-
Regulier-
schraubeWR426F: 1 5/8
*7/8
WR400F: 1 1/2
(Beispiel)
1/4 1/2 3/4
+5%
–5% AB
1
23
Réglage de la vis de ralenti
La richesse de l’émulsion air-essence à
une ouverture des gaz de 0 à 1/4 se règle
en tournant la vis de ralenti 1. Serrer la
vis de ralenti afin d’appauvrir et la des-
serrer afin d’enrichir l’émulsion à vites-
ses réduites.
* Excepté pour USA
N.B.:
lSi le régime de ralenti n’est pas stable,
tourner la vis de ralenti d’un seul 1/2
tour dans un sens ou l’autre.
lLa vis de ralenti de chaque véhicule
est réglée individuellement en usine
afin de maximiser le flux de carburant
à petite ouverture des gaz. Avant de
régler la vis de ralenti, la visser tout à
fait et compter le nombre de tours
nécessaires. Noter ce chiffre, car il
s’agit du réglage d’usine.
Effets du réglage de la vis de ralenti
(référence)
Ralenti
õComplètement ouvert
1Desserrer de 2-1/8 tours
2Desserrer de 1-1/8 tour
3Desserrer de 1-5/8 de tours
Position standard
de la vis de ralentiWR426F: 1-5/8
*7/8
WR400F: 1-1/2
(exemple)
1/4 1/2 3/4
+5%
–5% AB
1
23
7 - 5
Ajuste del tornillo piloto
Se puede ajustar la riqueza de la mezcla
de aire y combustible con el acelerador
desde completamente cerrado hasta
abierto en 1/4 girando el tornillo piloto
1. Si gira hacia dentro el tornillo piloto,
la mezcla se empobrecerá a velocidades
bajas y si lo gira hacia fuera, se enrique-
cerá dicha mezcla.
* Excepto para USA
NOTA:
lSi fluctúa la velocidad de ralentí, gire
el tornillo piloto sólo 1/2 de vuelta en
cualquier dirección.
lPara optimizar el flujo del combustible
a una abertura menor del acelerador,
cada tornillo piloto de la máquina ha
sido ajustado individualmente en
fábrica. Antes de ajustar el tornillo
piloto, gírelo completamente hacia
dentro y cuente el número de vueltas.
Registre este número como el número
de vueltas hacia fuera del ajuste de
fábrica.
Efectos del ajuste del tornillo piloto
(referencia)
Ralentí
õCompletamente abierto
12-1/8 de vueltas hacia fuera
21-1/8 de vueltas hacia fuera
31-5/8 de vueltas hacia fuera
Posición estándar
del tornillo pilotoWR426F: 1-5/8
*7/8
WR400F: 1-1/2
(ejemplo)
1/4 1/2 3/4
+5%
–5% AB
1
23

7 - 6
TUN

SETTING

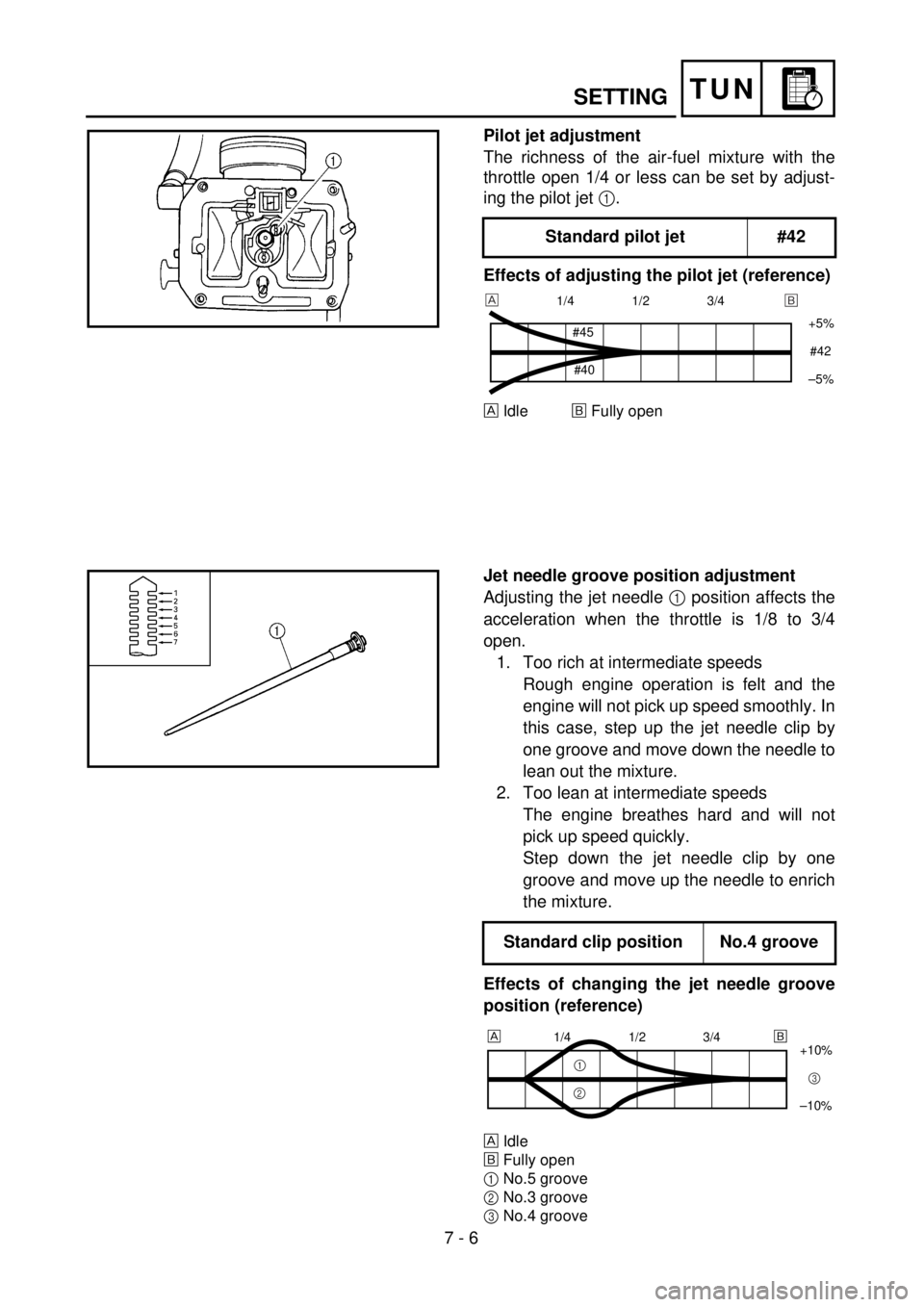

Pilot jet adjustment
The richness of the air-fuel mixture with the
throttle open 1/4 or less can be set by adjust-
ing the pilot jet
1
.
Effects of adjusting the pilot jet (reference)

Idle
õ
Fully open
Standard pilot jet #42
1/4 1/2 3/4
+5%
–5%
#45
#40#42

õ

Jet needle groove position adjustment
Adjusting the jet needle
1 position affects the
acceleration when the throttle is 1/8 to 3/4
open.
1. Too rich at intermediate speeds
Rough engine operation is felt and the
engine will not pick up speed smoothly. In
this case, step up the jet needle clip by
one groove and move down the needle to
lean out the mixture.
2. Too lean at intermediate speeds
The engine breathes hard and will not
pick up speed quickly.
Step down the jet needle clip by one
groove and move up the needle to enrich
the mixture.
Effects of changing the jet needle groove
position (reference)
Idle
õFully open
1No.5 groove
2No.3 groove
3No.4 groove
Standard clip position No.4 groove
1/4 1/2 3/4
+10%
–10%
1
23
õ
