TUN
REGLAGE
EINSTELLUNG
AJUSTE
2. Harte Feder
Eine harte Feder bewirkt prin-
zipiell ein hartes Fahrgefühl.
Die Zugstufendämpfung wird
schwächer, und es kann ne-
ben Vibrationen im Lenker ein
Gefühl mangelnden Fahr-
bahnkontaktes entstehen.
Harte Feder einstellen
lZugstufendämpfung einstel-
len
1 oder 2 Rasten
lDruckstufendämpfung ein-
stellen
1 oder 2 Rasten
Leistungsbereich der Feder nach
Gewicht
õFahrergewicht
1Weich
2Normal
3Hart
2. Ressort dur
En principe, un ressort dur offre
une sensation de conduite dure.
La force de rebond a tendance à
s’affaiblir, entraînant une perte de
sensation de contact avec la sur-
face de la route ou un guidon-
nage.
Réglage d’un ressort dur:
lRégler la force de rebond.
Visser d’un ou deux déclics.
lRégler la force de compression.
Dévisser d’un ou deux déclics.
Ressort recommandé en fonction du poids
õPoids du motocycliste
1Mou
2Standard
3Dur
7 - 15
2. Utilice un resorte rígido
Normalmente, un resorte rígido
proporciona una sensación de
manejo dura. El retorno del amor-
tiguador tiende a ser más débil,
dando como resultado una escasa
sensación de contacto con la
superficie de la vía o la vibración
del manillar.
Para ajustar un resorte rígido:
lCambio del retorno del amorti-
guador.
Gire hacia adentro uno o dos
clics.
lCambio del amortiguador de
compresión.
Gire hacia fuera uno o dos
clics.
Alcance del resorte por el peso
õPeso del conductor
1Flojo
2Estándar
3Rígido
Page 742 of 762
![YAMAHA WR 400F 2001 Owners Manual 7 - 16
TUN
EC72P000

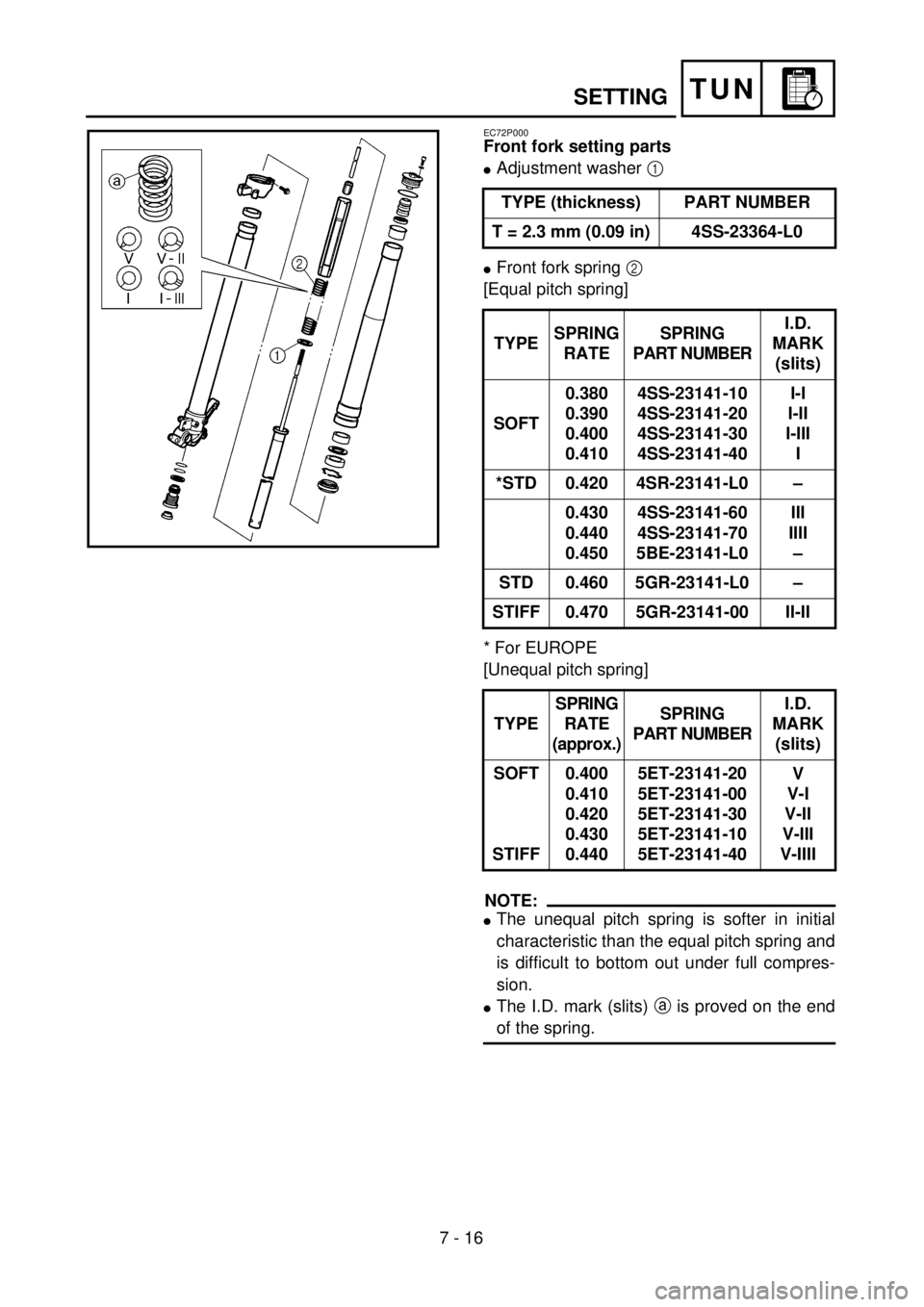

Front fork setting parts
lAdjustment washer 1
lFront fork spring 2
[Equal pitch spring]
* For EUROPE
[Unequal pitch spring]
NOTE:
lThe unequal pitch spring is softer in initial
c YAMAHA WR 400F 2001 Owners Manual 7 - 16
TUN
EC72P000
Front fork setting parts
lAdjustment washer 1
lFront fork spring 2
[Equal pitch spring]
* For EUROPE
[Unequal pitch spring]
NOTE:
lThe unequal pitch spring is softer in initial
c](/img/51/52439/w960_52439-741.png)
7 - 16
TUN
EC72P000
Front fork setting parts
lAdjustment washer 1
lFront fork spring 2
[Equal pitch spring]
* For EUROPE
[Unequal pitch spring]
NOTE:
lThe unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
lThe I.D. mark (slits) a is proved on the end
of the spring.TYPE (thickness) PART NUMBER
T = 2.3 mm (0.09 in) 4SS-23364-L0
TYPESPRING
RATESPRING
PART NUMBERI.D.
MARK
(slits)
SOFT0.380
0.390
0.400
0.4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0.420 4SR-23141-L0 –
0.430
0.440
0.4504SS-23141-60
4SS-23141-70
5BE-23141-L0III
IIII
–
STD 0.460 5GR-23141-L0 –
STIFF 0.470 5GR-23141-00 II-II
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
MARK
(slits)
SOFT
STIFF0.400
0.410
0.420
0.430
0.4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
SETTING
Page 743 of 762
![YAMAHA WR 400F 2001 Owners Manual TUN
Vorderradgabel-Einstellteile
lEinstellscheibe 1
lVorderradgabelfeder 2
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
lDie Fe YAMAHA WR 400F 2001 Owners Manual TUN
Vorderradgabel-Einstellteile
lEinstellscheibe 1
lVorderradgabelfeder 2
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
lDie Fe](/img/51/52439/w960_52439-742.png)
TUN
Vorderradgabel-Einstellteile
lEinstellscheibe 1
lVorderradgabelfeder 2
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
lDie Feder mit ungleichmäßiger
Gewindesteigung ist in ihren an-
fänglichen Charakteristika weicher
als die Feder mit gleichmäßiger
Gewindesteigung und läßtsich nur
schwer unter vollem Druck herun-
terdrücken.
lDie I.D. Markierung (schlitze) a ist
am Ende der Feder angebracht.TYP (Dicke)TEILENUM-
MER
T = 2,3 mm 4SS-23364-L0
TYPFEDER-
KON-
STANTEFEDER-TEILE-
NUMMERI.D.
MAR-
KIE-
RUNG
(schlit-
ze)
WEICH0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0 –
0,430
0,440
0,4504SS-23141-60
4SS-23141-70
5BE-23141-L0III
IIII
–
STD 0,460 5GR-23141-L0 –
HART 0,470 5GR-23141-00 II-II
TYPFEDER-
KON-
STANTE
(ca.)FEDER-TEILE-
NUMMERI.D.
MAR-
KIE-
RUNG
(schlit-
ze)
WEICH
HART0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
REGLAGE
EINSTELLUNG
AJUSTE
Pièces de réglage de la fourche avant
lRondelle de réglage 1
lRessort de fourche avant 2
[Ressort à pas égal]
* Pour l’EUROPE
[Ressort à pas inégal]
N.B.:
lLe ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteind dif-
ficilement son niveau le plus bas sous
une compression totale.
lLe repére D.I. (fentes) a se trouve à
l’extrémité du ressort.TYPE
(épaisseur)NUMÉRO DE
PIÈCE
T = 2,3 mm
(0,09 in)4SS-23364-L0
TypeCons-
tante du
ressortNuméro de
pièce de
ressortRepère
de d.i.
(fentes)
MOU0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430
0,440
0,4504SS-23141-60
4SS-23141-70
5BE-23141-L0III
IIII
–
STD 0,460 5GR-23141-L0–
DUR 0,470 5GR-23141-00II-II
TypeCons-
tante du
ressort
(approx.)Numéro de
pièce de
ressortRepère
de d.i.
(fentes)
MOU
DUR0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
7 - 16
Piezas de ajuste de la horquilla delan-
tera
lArandela de ajuste 1
lHorquilla delantera resorte 2
[Resorte de paso regular]
* Para EUROPE
[Resorte de paso desigual]
NOTA:
lEl resorte de paso desigual es más
flojo en características iniciales que el
resorte de paso regular y resulta difícil
tocar fondo bajo total compresión.
lLa marca de identificación (cortes) a
está en el extremo del resorte. TIPO (espesor)NÚMERO DE
LA PIEZA
T = 2,3 mm
(0,09 in)4SS-23364-L0
TIPO
PROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZA
MARCA
DE
IDENTI-
FICA-
CIÓN
(cortes)
FLEXI-
BLE0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430
0,440
0,4504SS-23141-60
4SS-23141-70
5BE-23141-L0III
IIII
–
STD 0,460 5GR-23141-L0–
RÍGIDO0,470 5GR-23141-00II-II
TIPO
PROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZA
MARCA
DE
IDENTI-
FICA-
CIÓN
(cortes)
FLEXI-
BLE
RÍGIDO
0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
Page 744 of 762

7 - 17
TUN
EC72B000
Rear suspension setting
The rear suspension setting should be made
depending on the rider’s feeling of an actual
run and the circuit conditions.
The rear suspension setting includes the fol-
lowing two factors:
1. Setting of spring preload
lChange the set length of the spring.
lChange the spring.
2. Setting of damping force
lChange the rebound damping.
lChange the compression damping.
EC72C001
Choosing set length
1. Place a stand or block under the engine
to put the rear wheel above the floor, and
measure the length a between the rear
wheel axle center and the rear fender
holding bolt.
2. Remove the stand or block from the
engine and with a rider astride the seat,
measure the sunken length b between
the rear wheel axle center and the rear
fender holding bolt.
3. Loosen the locknut 1 and make adjust-
ment by turning the spring adjuster 2 to
achieve the standard figure from the sub-
traction of the length b from the length
a.
Standard figure:
90 ~ 100 mm (3.5 ~ 3.9 in)
SETTING
Page 745 of 762

TUN
Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhän-
gung soll entsprechend dem Gefühl
des Fahrers, nach einer Testfahrt
und entsprechend dem Zustand der
Strecke vorgenommen werden.
Die Einstellung der Hinterradaufhän-
gung umfaßt folgende beide Fakto-
ren:
1. Einstellung der Federvorspan-
nung
lFedereinbaulänge ändern
lFeder ändern
2. Einstellung der Dämpfungs-
kraft
lZugstufendämpfung einstel-
len
lDruckstufendämpfung ein-
stellen
Federeinbaulänge wählen
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad an-
zuheben, und den Abstand a
zwischen der Hinterachsmitte
und der Hinterrad-Abdek-
kungs-Schraube messen.
2. Das Motor herablassen und
bei aufsitzendem Fahrer den
Abstand b zwischen der Hin-
terachsmitte und der Hinter-
rad-Abdeckungs-Schraube
messen.
3. Die Sicherungsmutter 1 lok-
kern und die Einstellmutter 2
verdrehen, um die Standard-
Federeinbaulänge a-b zu er-
halten.
Standard-Federeinbau-
länge
90–100 mm
REGLAGE
EINSTELLUNG
AJUSTE
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de la sensation lors de
la conduite ainsi que des conditions de
route.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précharge du res-
sort
lRégler la longueur du ressort.
lChanger de type de ressort.
2. Réglage de la force d’amortisse-
ment
lRégler la force de rebond.
lRégler la force de compression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous
le moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne
assise correctement sur la selle, la
longueur b entre le centre de
l’axe de roue arrière et le boulon
de fixation du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de sorte à
régler à la valeur standard, obte-
nue en soustrayant la longueur b
de la longueur a.
Valeur standard:
90 à 100 mm
(3,5 à 3,9 in)
7 - 17
Ajuste de la suspensión trasera
El ajuste de la suspensión trasera debe
realizarse dependiendo de la sensación
del conductor en una conducción real y
de las condiciones del circuito.
El ajuste de la suspensión trasera incluye
los dos factores siguientes:
1. Ajuste de la precarga del resorte
lCambio de la longitud de ajuste
del resorte.
lCambio del resorte.
2. Ajuste de la tensión de amorti-
guación
lCambio del retorno del amorti-
guador.
lCambio del amortiguador de
compresión.
Selección de la longitud de ajuste
1. Coloque un soporte o un bloque
debajo del motor para que quede
la rueda trasera por encima del
suelo y mida la longitud a entre
el centro del eje de la rueda tra-
sera y el perno de soporte del
guardabarros trasero.
2. Extraiga el soporte o el bloque
del motor y, con el conductor sen-
tado a horcajadas, mida la longi-
tud de hundimiento b entre el
centro del eje de la rueda trasera y
el perno de soporte del guardaba-
rros trasero.
3. Afloje la contratuerca 1 y realice
el ajuste girando el ajustador del
resorte 2 para llevar a cabo la
resta de la longitud del número
estándar b de la longitud a.
Cifra estándar:
90 ~ 100 mm
(3,5 ~ 3,9 in)
Page 746 of 762

7 - 18
TUN
NOTE:
lIf the machine is new and after it is broken in,
the same set length of the spring may
change because of the initial fatigue, etc. of
the spring. Therefore, be sure to make re-
evaluation.
lIf the standard figure cannot be achieved by
adjusting the spring adjuster and changing
the spring set length, replace the spring with
an optional one and make re-adjustment.
EC72G001
Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length and [sunken length 90 ~
100 mm (3.5 ~ 3.9 in)] set it.
1. Use of soft spring
lSet the soft spring for less rebound
damping to compensate for its less
spring load. Run with the rebound
damping adjuster one or two clicks on
the softer side and readjust it to suit
your preference.
2. Use of stiff spring
lSet the soft spring for more rebound
damping to compensate for its greater
spring load. Run with the rebound
damping adjuster one or two clicks on
the stiffer side and readjust it to suit
your preference.
*Adjusting the rebound damping will be
followed more or less by a change in the
compression damping. For correction,
turn the low compression damping
adjuster on the softer side.
SETTING
Page 747 of 762

TUN
HINWEIS:
lDie Federeinbaulänge kann sich
beim Einfahren verändern, u.a.
weil sich die Feder ermüdet. Die
Einstellung soll deshalb nach dem
Einfahren überprüft werden.
lKann die Standardlänge nicht
durch Einstellung erreicht werden
kann, muß die Feder ersetzt wer-
den und die Einstellung neu vorge-
nommen werden.
Feder wechseln und einstellen
Nach dem Austausch der Feder muß
die Einbaulänge der neuen Feder
[eingefederte Länge: 90–100 mm]
eingestellt werden.
1. Weiche Feder
lDie Zugstufendämpfung um
ein bis zwei Rasten weicher
einstellen, um die geringere
Federspannung auszuglei-
chen. Anschließend nach
den persönlichen Vorstel-
lungen nachstellen.
2. Harte Feder
lDie Zugstufendämpfung um
ein bis zwei Rasten härter
einstellen, um die stärkere
Federspannung auszuglei-
chen. Anschließend nach
den persönlichen Vorstel-
lungen nachstellen.
*Nach der Einstellung der Zug-
stufendämpfung auch die
Druckstufendämpfung um ein
bis zwei Rasten nachstellen.
REGLAGE
EINSTELLUNG
AJUSTE
N.B.:
lLe ressort peut s’allonger au fur et à
mesure de la période de rodage. Il est
donc important de corriger les régla-
ges régulièrement.
lSi la valeur standard ne peut être obte-
nue à l’aide du dispositif de réglage et
en ajustant la longueur du ressort,
remplacer le ressort avec un ressort en
option et effectuer un nouveau
réglage.
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller à
ajuster celui-ci à la longueur recomman-
dée [probon deur 90 à 100 mm (3,5 à
3,9 in)] et à le régler.
1. Ressort mou
lRégler le ressort doux de sorte
à ce que la force de rebond soit
moindre puisque la charge du
ressort sera moindre. Rouler
après avoir dévissé le dispositif
de réglage de la force de
rebond d’un ou deux déclics et
ajuster ensuite selon ses préfé-
rences.
2. Ressort dur
lRégler le ressort dur de sorte à
ce que la force de rebond soit
plus élevée afin de compenser
la charge du ressort plus
grande. Rouler après avoir
vissé le dispositif de réglage de
la force de rebond d’un ou
deux déclics et ajuster ensuite
selon ses préférences.
*Un réglage de la force de rebond
entraîne un changement de la
force de compression. Pour com-
penser, dévisser le dispositif de
réglage de la force de compres-
sion.
7 - 18
NOTA:
lSi el vehículo es nuevo y se ha efec-
tuado su rodaje, es probable que la
misma longitud establecida del resorte
cambie debido, por ejemplo, a la fatiga
inicial del resorte. Por tanto, asegúrese
de realizar una nueva evaluación.
lSi no puede obtener la cifra estándar
mediante el ajuste del ajustador del
resorte y cambiando la longitud de
ajuste del resorte, sustituya el resorte
por uno opcional y vuelva a realizar
los ajustes.
Ajuste del resorte después de la susti-
tución
Después de realizar la sustitución, asegú-
rese de ajustar el resorte a la longitud
establecida [longitud de hundimiento
90 ~ 100 mm (3,5 ~ 3,9 in)].
1. Utilice un resorte flexible
lColoque el resorte flexible con
un retorno del amortiguador
menor para compensar la carga
menor del resorte. Gire con el
ajustador del retorno del amor-
tiguador uno o dos clics en el
lado más flexible y ajústelo
nuevamente hasta obtener el
ajuste que desee.
2. Utilice un resorte rígido
lColoque el resorte flexible con
un retorno del amortiguador
mayor para compensar la
mayor carga del resorte. Gire
con el ajustador del retorno del
amortiguador uno o dos clics
en el lado más rígido y ajústelo
nuevamente hasta obtener el
ajuste que desee.
*El ajuste del retorno del amorti-
guador será mayor o menor
debido al cambio del amortigua-
dor de compresión. Para corre-
girlo, gire el ajustador del
amortiguador de compresión en el
lado más flexible.
Page 748 of 762

7 - 19
TUNSETTING
CAUTION:
When using a rear cushion other than cur-
rently installed, use the one whose overall
length a does not exceed the standard as
it may result in faulty performance. Never
use one whose overall length is greater
than standard.

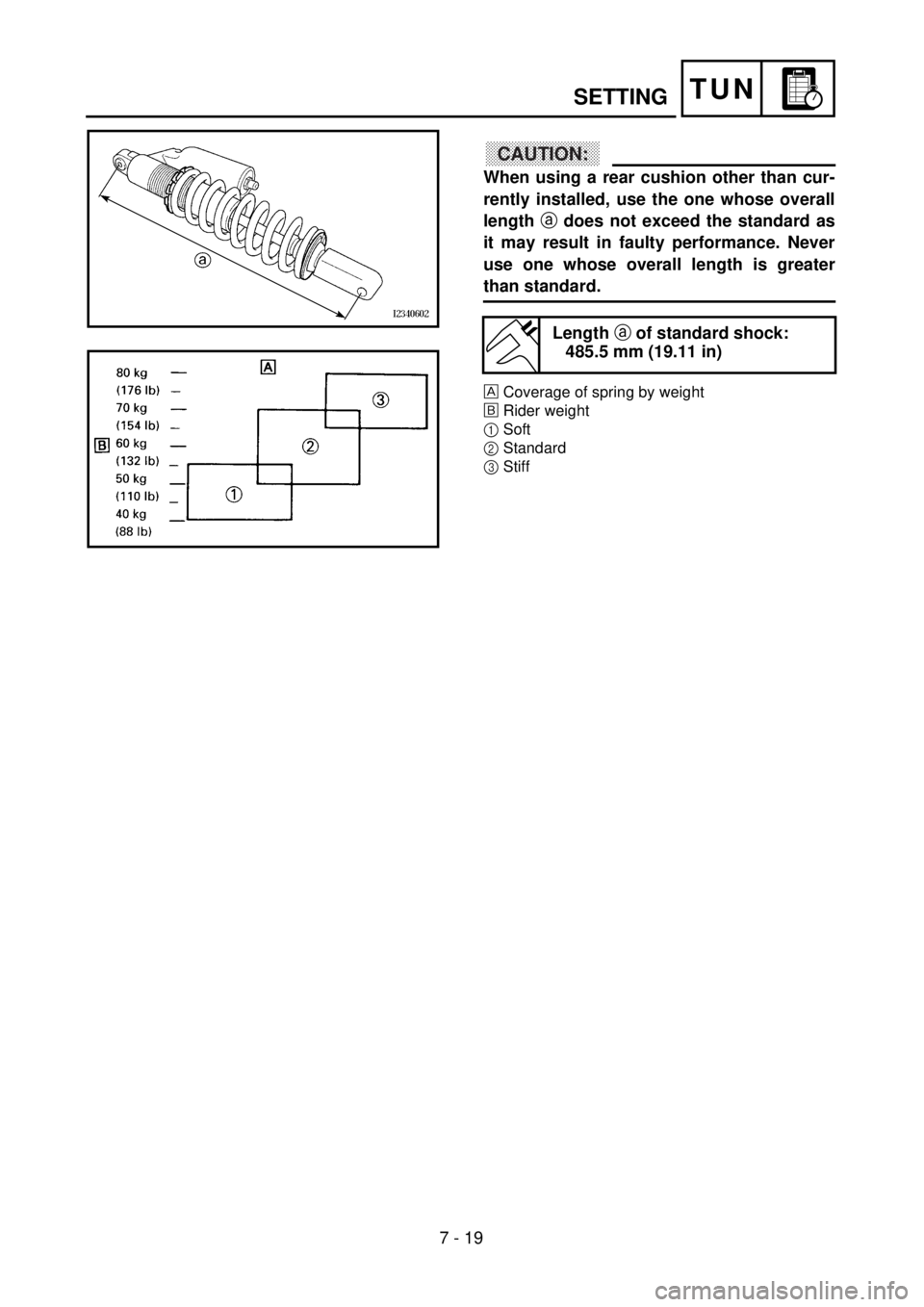

Coverage of spring by weight
õRider weight
1Soft
2Standard
3Stiff
Length a of standard shock:
485.5 mm (19.11 in)
Page 749 of 762

TUN
REGLAGE
EINSTELLUNG
AJUSTE
ACHTUNG:
Beim Austausch des Federbeins
darauf achten, daß die Gesamtlän-
ge a das Standardmaß nicht
übertritt.
Leistungsbereich der Feder nach
Gewicht
õFahrergewicht
1Weich
2Normal
3Hart
Fedrebein-Standard-
länge a
485,5 mm
ATTENTION:
Lors du remplacement du ressort de la
suspension arrière, veiller à monter un
ressort dont la longueur totale a
n’excède pas la longueur standard
parce qu’elle risque d’entraîner de
mauvaises performances. Ne jamais
monter un ressort dont la longueur
totale est supérieure à la longueur
standard.
Ressort recommandé en fonction du poids
õPoids du motocycliste
1Mou
2Standard
3Dur
Longueur standard a de
ressort de suspension
arrière:
485,5 mm (19,11 in)
7 - 19
PRECAUCION:
Cuando utilice un amortiguador tra-
sero distinto al instalado, debe utilizar
el que tenga una longitud total a
igual o inferior al estándar ya que de
lo contrario podría provocar un rendi-
miento inadecuado. Nunca utilice un
amortiguador con una longitud total
superior a la estándar.
Alcance del resorte por el peso
õPeso del conductor
1Flojo
2Estándar
3Rígido
Longitud a del amorti-
guador estándar:
485,5 mm (19,11 in)
Page 750 of 762

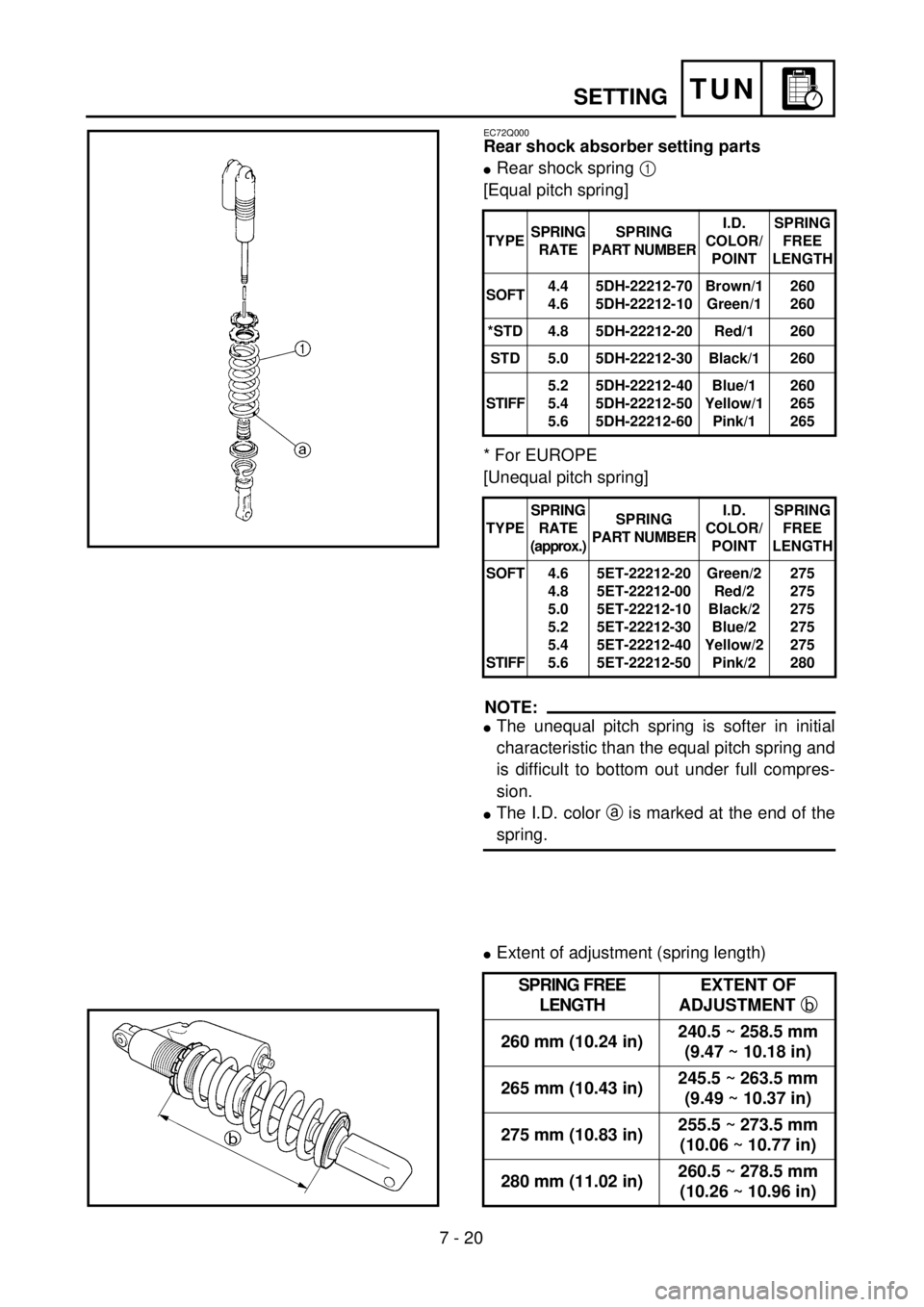

![YAMAHA WR 400F 2001 Owners Manual 7 - 20
TUN
EC72Q000
Rear shock absorber setting parts
lRear shock spring 1
[Equal pitch spring]
* For EUROPE
[Unequal pitch spring]
NOTE:
lThe unequal pitch spring is softer in initial
characteristic YAMAHA WR 400F 2001 Owners Manual 7 - 20
TUN
EC72Q000
Rear shock absorber setting parts
lRear shock spring 1
[Equal pitch spring]
* For EUROPE
[Unequal pitch spring]
NOTE:
lThe unequal pitch spring is softer in initial
characteristic](/img/51/52439/w960_52439-749.png)
7 - 20
TUN
EC72Q000
Rear shock absorber setting parts
lRear shock spring 1
[Equal pitch spring]
* For EUROPE
[Unequal pitch spring]
NOTE:
lThe unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
lThe I.D. color a is marked at the end of the
spring.
TYPESPRING
RATESPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT4.4
4.65DH-22212-70
5DH-22212-10Brown/1
Green/1260
260
*STD 4.8 5DH-22212-20 Red/1 260
STD 5.0 5DH-22212-30 Black/1 260
STIFF5.2
5.4
5.65DH-22212-40
5DH-22212-50
5DH-22212-60Blue/1
Yellow/1
Pink/1260
265
265
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT
STIFF4.6
4.8
5.0
5.2
5.4
5.65ET-22212-20
5ET-22212-00
5ET-22212-10
5ET-22212-30
5ET-22212-40
5ET-22212-50Green/2
Red/2
Black/2
Blue/2
Yellow/2
Pink/2275
275
275
275
275
280
lExtent of adjustment (spring length)
SPRING FREE
LENGTHEXTENT OF
ADJUSTMENT b
260 mm (10.24 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
265 mm (10.43 in)245.5 ~ 263.5 mm
(9.49 ~ 10.37 in)
275 mm (10.83 in)255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)
280 mm (11.02 in)260.5 ~ 278.5 mm
(10.26 ~ 10.96 in)
SETTING
