RADIATEUR
KÜHLER
RADIADOR
KÜHLER
Demontage-Arbeiten:1 Kühler demontieren2 Ausgleichsbehälter demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitung für den Ausbau Kühlflüsssigkeit ablassen.Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” im KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND SEITEN-
ABDECKUNGEN”
Krümmer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
1 Motorschutzblech 1
2 Abdeckung 2
3 Schlauchschelle 8
4Kühler (rechts) 1
5 Schlauch 2 1
6 Schlauch 3 1
7 Schlauch 4 1
8 Rohr 2/O-Ring 1/1
9Kühler-Entlüftungsschlauch 1
10 Kühler (links) 1
11 Schlauch 1 1
12 Rohr 1/O-Ring 1/1
13 Schlauch des Kühlflüssigkeitsbehälters 1
14 Kühlflüssigkeitsbehälter 1
1
2
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur2 Dépose du réservoir de liquide de refroidissement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT” du CHAPITRE 3.
Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A ESSENCE ET
CACHES LATERAUX”.
Tuyau d’échappement Se reporter à la section “TUYAU D’ECHAPPEMENT ET SILEN-
CIEUX”.
1 Protège-carter 1
2 Panneau 2
3 Bride 8
4 Radiateur (droit) 1
5 Flexible 2 1
6 Flexible 3 1
7 Flexible 4 1
8 Tuyau 2/joint torique 1/1
9 Tuyau du reniflard de radiateur 1
10 Radiateur (gauche) 1
11 Flexible 1 1
12 Tuyau 1/joint torique 1/1
13 Tuyau flexible du réservoir de liguide refroidissement 1
14 Réservoir du liquide de refroidissement 1
1
2

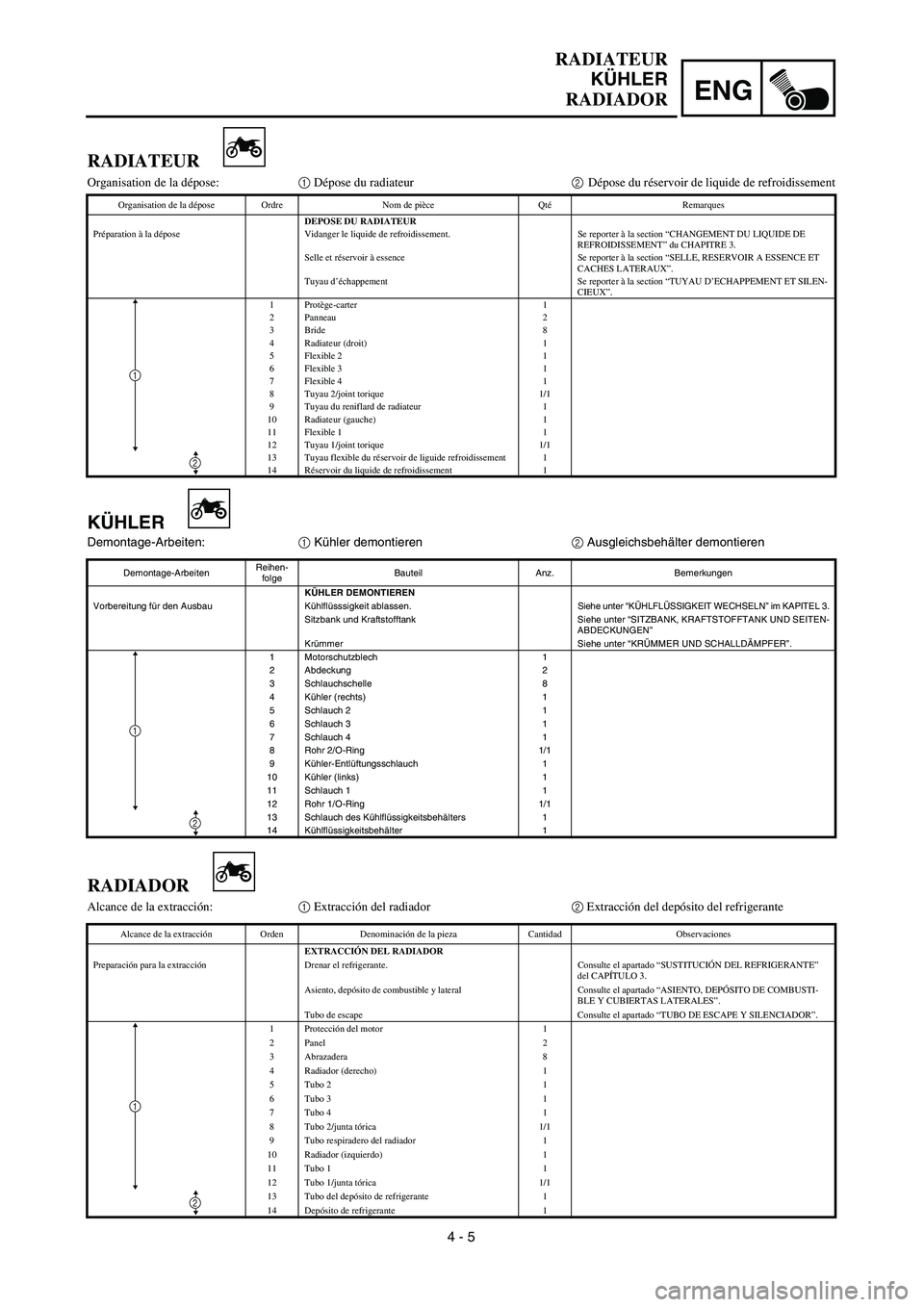

RADIADOR
Alcance de la extracción:1 Extracción del radiador2 Extracción del depósito del refrigerante
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL RADIADOR
Preparación para la extracción Drenar el refrigerante. Consulte el apartado “SUSTITUCIÓN DEL REFRIGERANTE”
del CAPÍTULO 3.
Asiento, depósito de combustible y lateral Consulte el apartado “ASIENTO, DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERALES”.
Tubo de escape Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR”.
1 Protección del motor 1
2 Panel 2
3 Abrazadera 8
4 Radiador (derecho) 1
5 Tubo 2 1
6 Tubo 3 1
7 Tubo 4 1
8 Tubo 2/junta tórica 1/1
9 Tubo respiradero del radiador 1
10 Radiador (izquierdo) 1
11 Tubo 1 1
12 Tubo 1/junta tórica 1/1
13 Tubo del depósito de refrigerante 1
14 Depósito de refrigerante 1
1
2

4 - 6
ENG

RADIATOR
EC456000

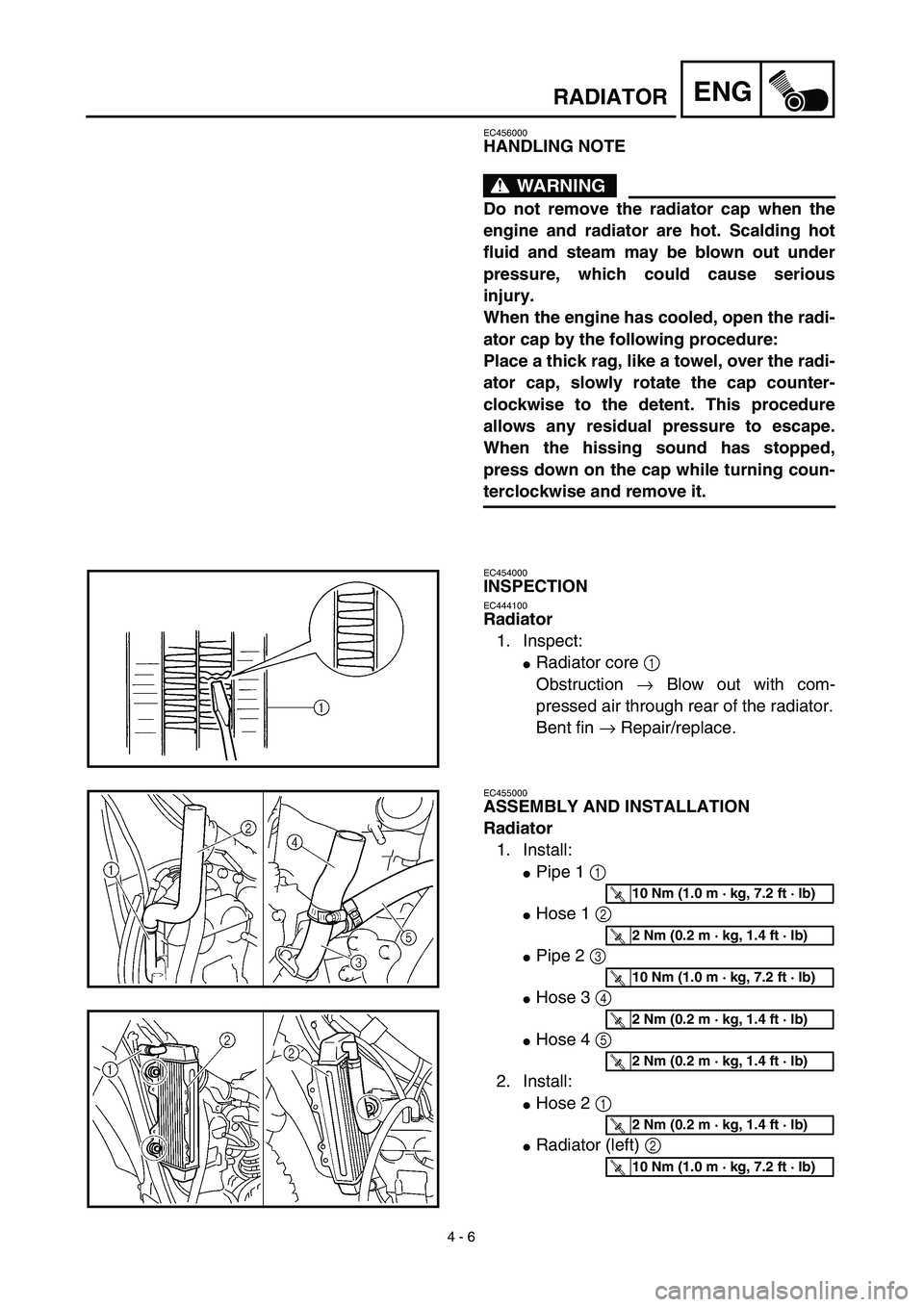

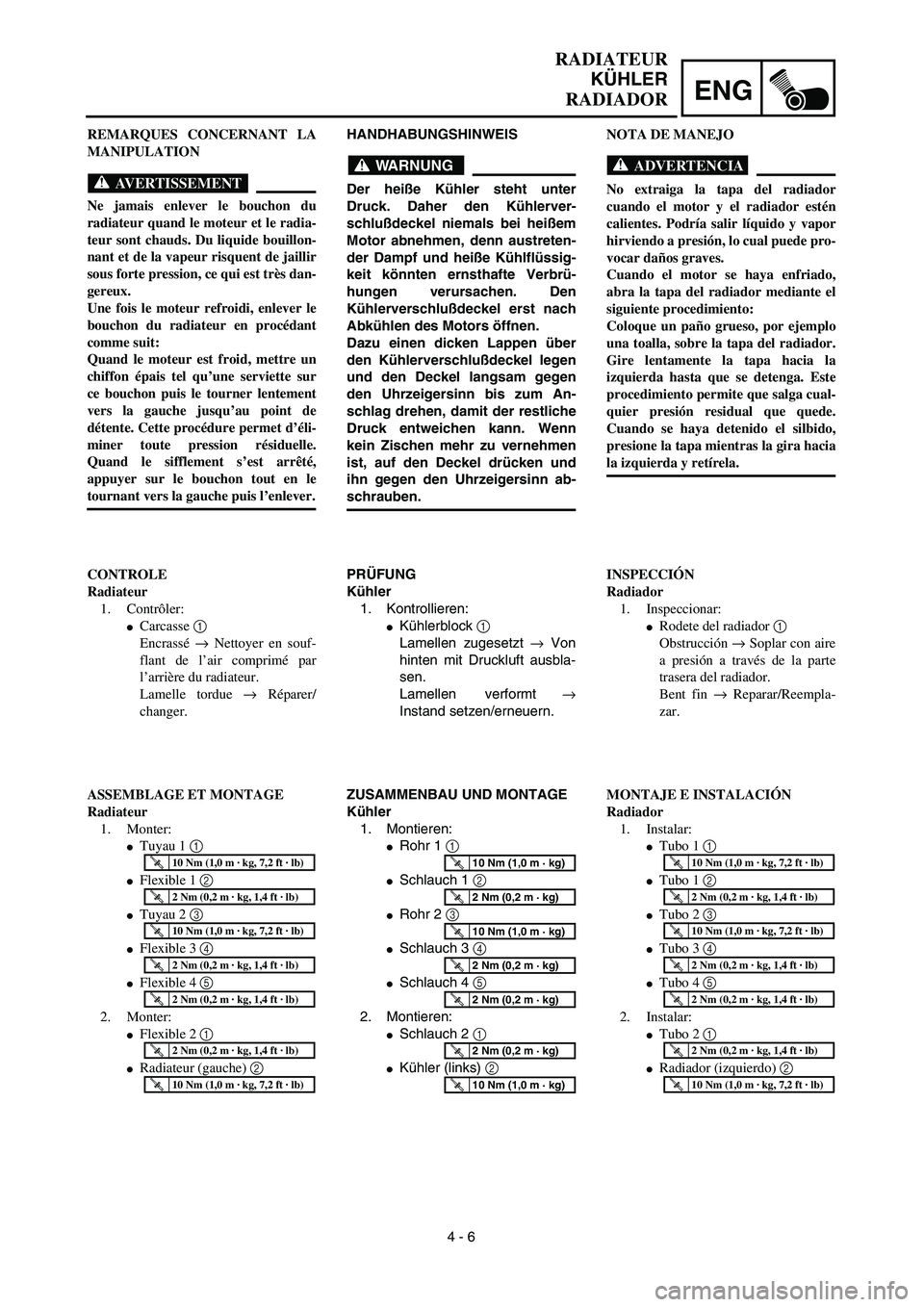

HANDLING NOTE
WARNING

Do not remove the radiator cap when the
engine and radiator are hot. Scalding hot
fluid and steam may be blown out under
pressure, which could cause serious
injury.
When the engine has cooled, open the radi-
ator cap by the following procedure:
Place a thick rag, like a towel, over the radi-
ator cap, slowly rotate the cap counter-
clockwise to the detent. This procedure
allows any residual pressure to escape.
When the hissing sound has stopped,
press down on the cap while turning coun-
terclockwise and remove it.
EC454000
INSPECTION
EC444100
Radiator
1. Inspect:
Radiator core 1
Obstruction → Blow out with com-
pressed air through rear of the radiator.
Bent fin → Repair/replace.
EC455000
ASSEMBLY AND INSTALLATION
Radiator
1. Install:
Pipe 1 1
Hose 1 2
Pipe 2 3
Hose 3 4
Hose 4 5
2. Install:
Hose 2 1
Radiator (left) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 6
RADIATEUR
KÜHLER
RADIADOR
HANDHABUNGSHINWEIS
WARNUNG
Der heiße Kühler steht unter
Druck. Daher den Kühlerver-
schlußdeckel niemals bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssig-
keit könnten ernsthafte Verbrü-
hungen verursachen. Den
Kühlerverschlußdeckel erst nach
Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über
den Kühlerverschlußdeckel legen
und den Deckel langsam gegen
den Uhrzeigersinn bis zum An-
schlag drehen, damit der restliche
Druck entweichen kann. Wenn
kein Zischen mehr zu vernehmen
ist, auf den Deckel drücken und
ihn gegen den Uhrzeigersinn ab-
schrauben.
PRÜFUNG
Kühler
1. Kontrollieren:
Kühlerblock 1
Lamellen zugesetzt → Von
hinten mit Druckluft ausbla-
sen.
Lamellen verformt →
Instand setzen/erneuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
Rohr 1 1
Schlauch 1 2
Rohr 2 3
Schlauch 3 4
Schlauch 4 5
2. Montieren:
Schlauch 2 1
Kühler (links) 2
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
T R..2 Nm (0,2 m · kg)
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur et le radia-
teur sont chauds. Du liquide bouillon-
nant et de la vapeur risquent de jaillir
sous forte pression, ce qui est très dan-
gereux.
Une fois le moteur refroidi, enlever le
bouchon du radiateur en procédant
comme suit:
Quand le moteur est froid, mettre un
chiffon épais tel qu’une serviette sur
ce bouchon puis le tourner lentement
vers la gauche jusqu’au point de
détente. Cette procédure permet d’éli-
miner toute pression résiduelle.
Quand le sifflement s’est arrêté,
appuyer sur le bouchon tout en le
tournant vers la gauche puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Carcasse 1
Encrassé → Nettoyer en souf-
flant de l’air comprimé par
l’arrière du radiateur.
Lamelle tordue → Réparer/
changer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Tuyau 1 1
Flexible 1 2
Tuyau 2 3
Flexible 3 4
Flexible 4 5
2. Monter:
Flexible 2 1
Radiateur (gauche) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
NOTA DE MANEJO
ADVERTENCIA
No extraiga la tapa del radiador
cuando el motor y el radiador estén
calientes. Podría salir líquido y vapor
hirviendo a presión, lo cual puede pro-
vocar daños graves.
Cuando el motor se haya enfriado,
abra la tapa del radiador mediante el
siguiente procedimiento:
Coloque un paño grueso, por ejemplo
una toalla, sobre la tapa del radiador.
Gire lentamente la tapa hacia la
izquierda hasta que se detenga. Este
procedimiento permite que salga cual-
quier presión residual que quede.
Cuando se haya detenido el silbido,
presione la tapa mientras la gira hacia
la izquierda y retírela.
INSPECCIÓN
Radiador
1. Inspeccionar:
Rodete del radiador 1
Obstrucción → Soplar con aire
a presión a través de la parte
trasera del radiador.
Bent fin → Reparar/Reempla-
zar.
MONTAJE E INSTALACIÓN
Radiador
1. Instalar:
Tubo 1 1
Tubo 1 2
Tubo 2 3
Tubo 3 4
Tubo 4 5
2. Instalar:
Tubo 2 1
Radiador (izquierdo) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 7
ENGRADIATOR

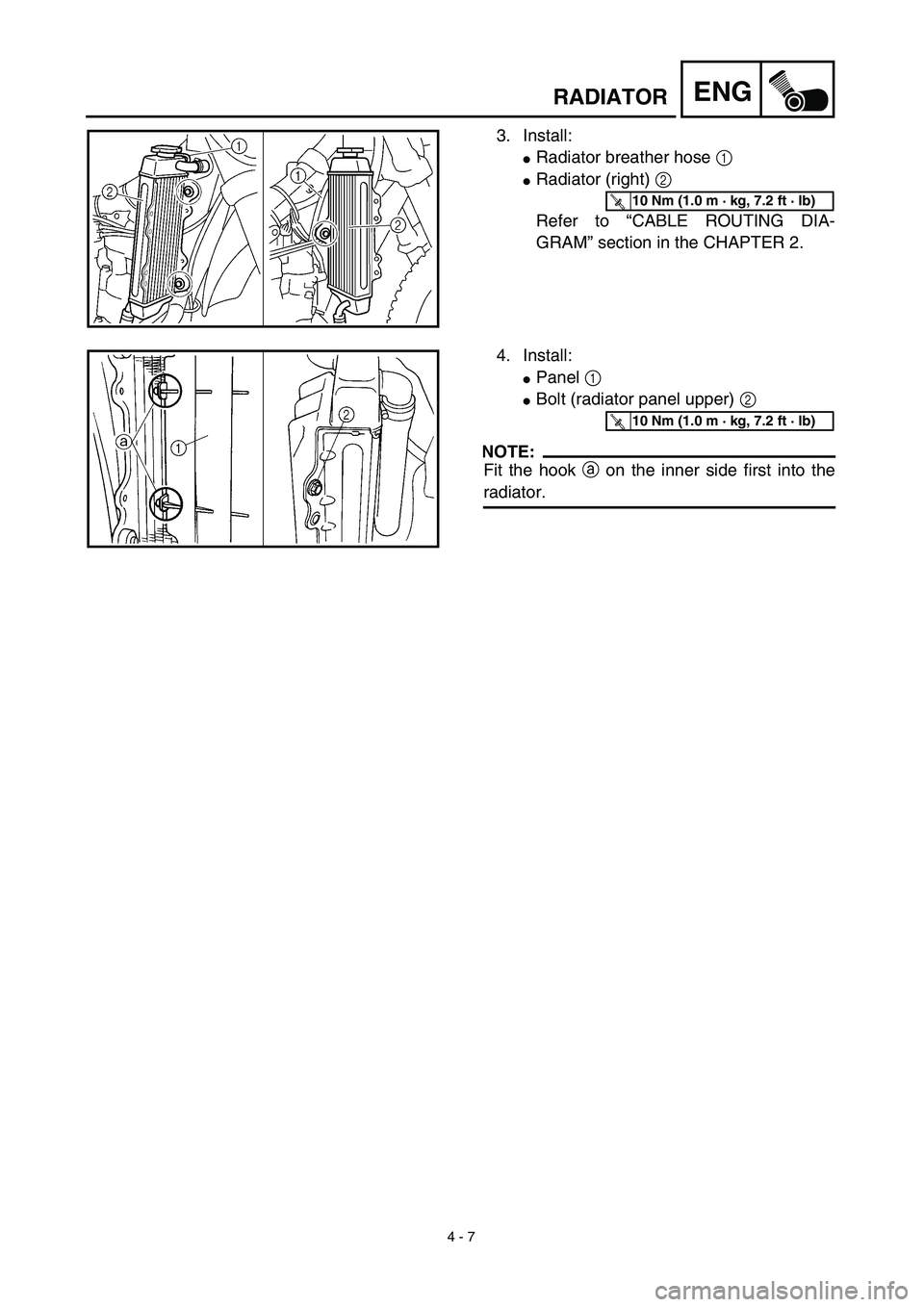

3. Install:
Radiator breather hose 1
Radiator (right) 2
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Panel 1
Bolt (radiator panel upper) 2
NOTE:
Fit the hook a on the inner side first into the
radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 7
RADIATEUR
KÜHLER
RADIADOR

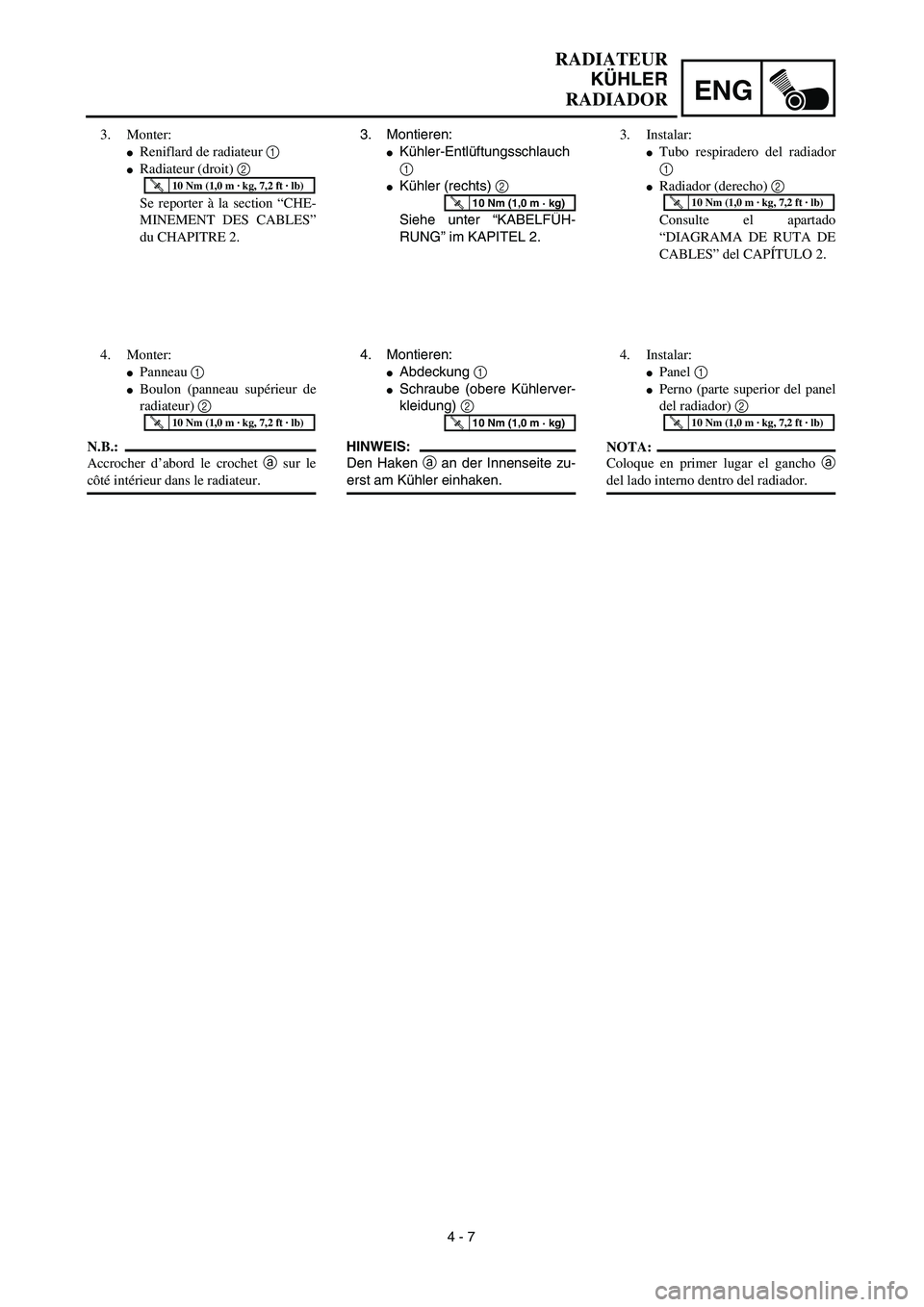

3. Montieren:
Kühler-Entlüftungsschlauch
1
Kühler (rechts) 2
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.
T R..10 Nm (1,0 m · kg)
4. Montieren:
Abdeckung 1
Schraube (obere Kühlerver-
kleidung) 2
HINWEIS:
Den Haken a an der Innenseite zu-
erst am Kühler einhaken.
T R..10 Nm (1,0 m · kg)
3. Monter:
Reniflard de radiateur 1
Radiateur (droit) 2
Se reporter à la section “CHE-
MINEMENT DES CABLES”
du CHAPITRE 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
Boulon (panneau supérieur de
radiateur) 2
N.B.:
Accrocher d’abord le crochet a sur le
côté intérieur dans le radiateur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Tubo respiradero del radiador
1
Radiador (derecho) 2
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Panel 1
Perno (parte superior del panel
del radiador) 2
NOTA:
Coloque en primer lugar el gancho a
del lado interno dentro del radiador.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 8

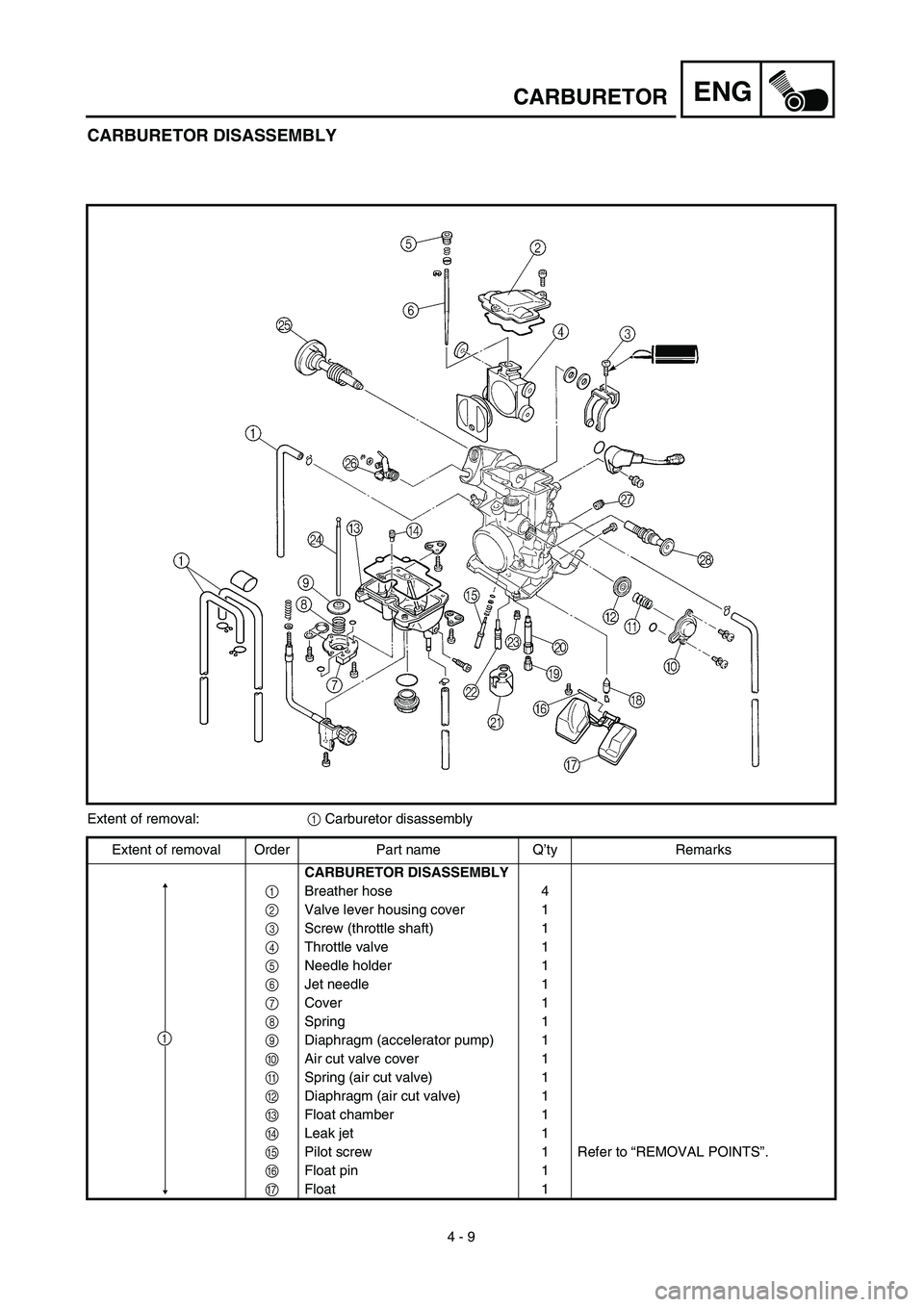

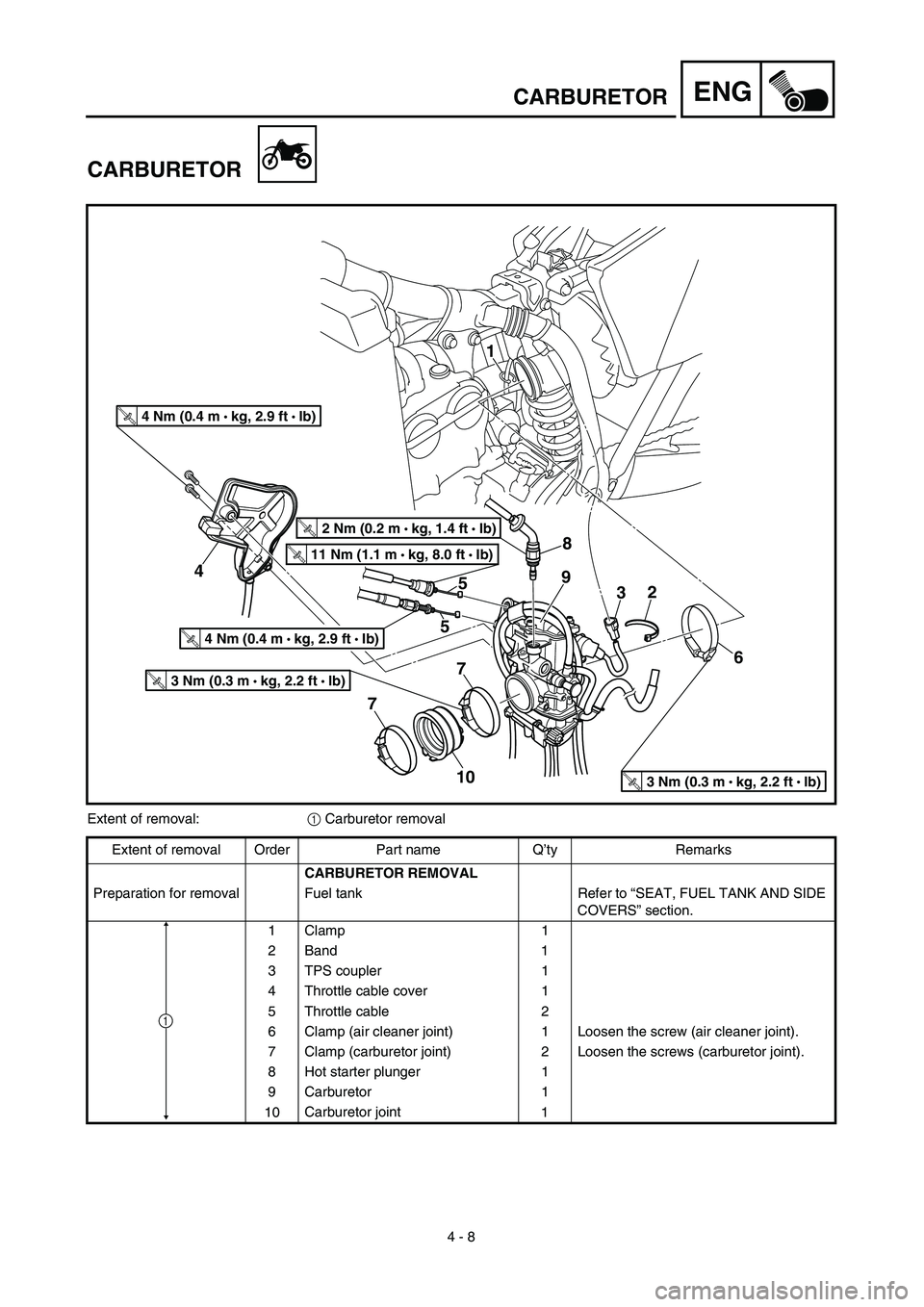

ENGCARBURETOR
CARBURETOR
7 4
108
9
T R..2 Nm (0.2 m •
kg, 1.4 ft • Ib)
2
3
75
5
T R..4 Nm (0.4 m •
kg, 2.9 ft • Ib)
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)
6
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)
1
T R..4 Nm (0.4 m •
kg, 2.9 ft • Ib)
T R..11 Nm (1.1 m •
kg, 8.0 ft • Ib)
Extent of removal:1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Clamp 1
2 Band 1
3 TPS coupler 1
4 Throttle cable cover 1
5 Throttle cable 2
6 Clamp (air cleaner joint) 1 Loosen the screw (air cleaner joint).
7 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
8 Hot starter plunger 1
9 Carburetor 1
10Carburetor joint
1
1

4 - 8
ENG
CARBURATEUR
VERGASER
CARBURADOR
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den Ausbau Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schlauchschelle 1
2 Kabelbinder 1
3 Drosselklappensensor-Steckverbinder 1
4 Gaszug-Abdeckung 1
5 Gaszug 2
6 Schlauchschelle (Luftfilteranschluß) 1 Die Schrauben (Luftfilteranschluß) lockern.
7 Schlauchschelle (Vergaseranschluß) 2 Die Schrauben (Vergaseranschluß) lockern.
8 Heißstarter-Tauchkolben 1
9 Vergaser 1
10 Vergaseranschluß1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur .
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
1 Bride 1
2 Attache 1
3 Coupleur de TPS 1
4 Cache du logement des câbles d’accélération 1
5Câble d’accélération 2
6 Bride (raccord de filtre à air) 1 Desserrer la vis (raccord de filtre à air).
7 Bride (raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
8 Plongeur de démarrage à chaud 1
9 Carburateur 1
10 Raccord de carburateur 1
1
CARBURADOR
Alcance de la extracción:1 Extracción del carburador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL CARBURADOR
Preparación para la extracción Depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
1 Abrazadera 1
2 Banda 1
3 Conector TPS 1
4 Cubierta del cable del acelerador 1
5 Cable del acelerador 2
6 Abrazadera (junta del depurador de aire) 1 Aflojar el tornillo (junta del depurador de aire).
7 Abrazadera (junta del carburador) 2 Aflojar los tornillos (junta del carburador).
8 Empujador de arranque en caliente 1
9 Carburador 1
10 Junta del carburador 1
1

4 - 9
ENGCARBURETOR
CARBURETOR DISASSEMBLY
Extent of removal:1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Breather hose 4
2Valve lever housing cover 1
3Screw (throttle shaft) 1
4Throttle valve 1
5Needle holder 1
6Jet needle 1
7Cover 1
8Spring 1
9Diaphragm (accelerator pump) 1
0Air cut valve cover 1
ASpring (air cut valve) 1
BDiaphragm (air cut valve) 1
CFloat chamber 1
DLeak jet 1
EPilot screw 1 Refer to “REMOVAL POINTS”.
FFloat pin 1
GFloat 1
1

4 - 9
ENG

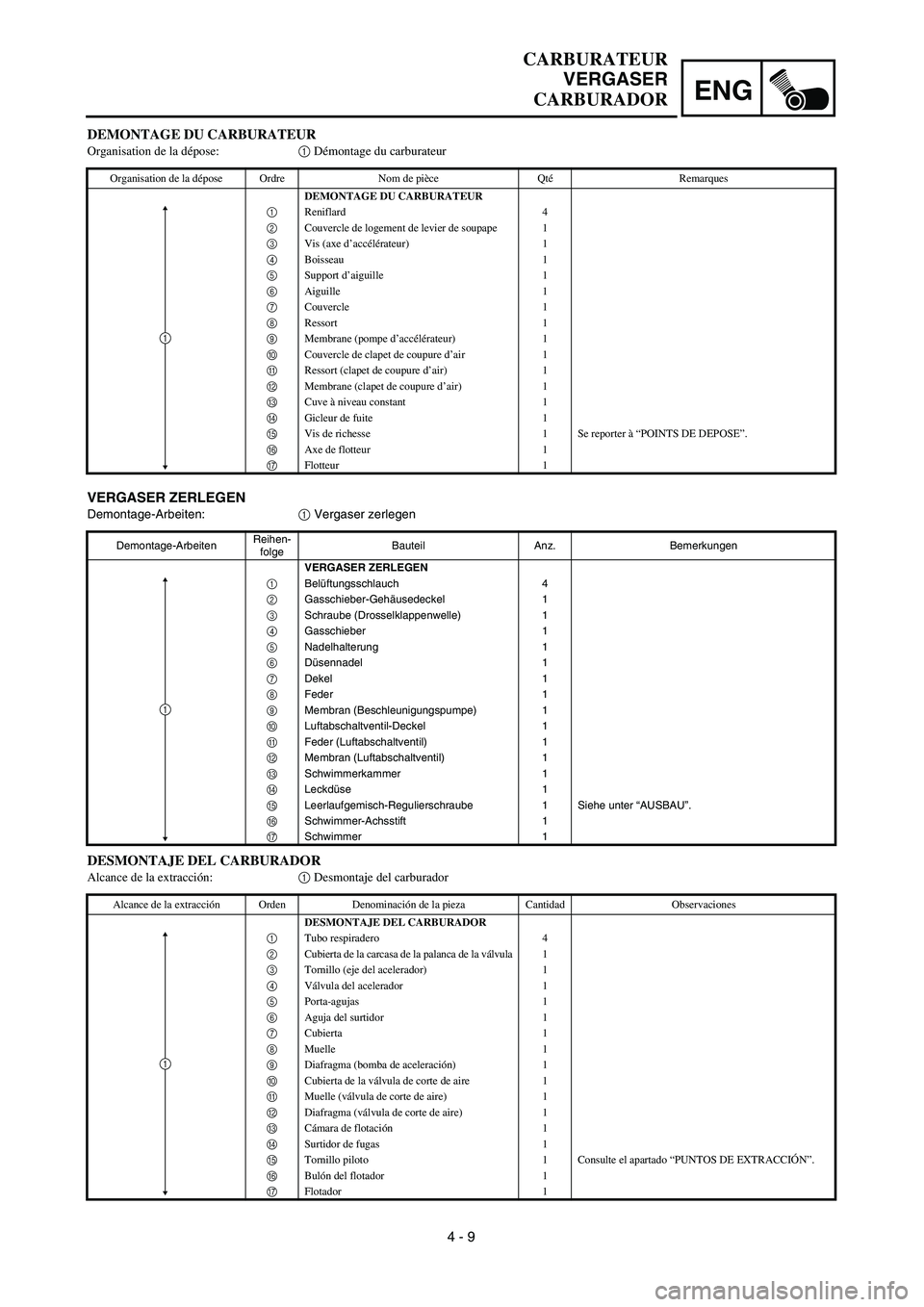

CARBURATEUR
VERGASER
CARBURADOR
VERGASER ZERLEGEN
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Belüftungsschlauch 4
2Gasschieber-Gehäusedeckel 1
3Schraube (Drosselklappenwelle) 1
4Gasschieber 1
5Nadelhalterung 1
6Düsennadel 1
7Dekel 1
8Feder 1
9Membran (Beschleunigungspumpe) 1
0Luftabschaltventil-Deckel 1
AFeder (Luftabschaltventil) 1
BMembran (Luftabschaltventil) 1
CSchwimmerkammer 1
DLeckdüse 1
ELeerlaufgemisch-Regulierschraube 1 Siehe unter “AUSBAU”.
FSchwimmer-Achsstift 1
GSchwimmer 1
1
DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU CARBURATEUR
1Reniflard 4
2Couvercle de logement de levier de soupape 1
3Vis (axe d’accélérateur) 1
4Boisseau 1
5Support d’aiguille 1
6Aiguille 1
7Couvercle 1
8Ressort 1
9Membrane (pompe d’accélérateur) 1
0Couvercle de clapet de coupure d’air 1
ARessort (clapet de coupure d’air) 1
BMembrane (clapet de coupure d’air) 1
CCuve à niveau constant 1
DGicleur de fuite 1
EVis de richesse 1 Se reporter à “POINTS DE DEPOSE”.
FAxe de flotteur 1
GFlotteur 1
1
DESMONTAJE DEL CARBURADOR
Alcance de la extracción:1 Desmontaje del carburador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DEL CARBURADOR
1Tubo respiradero 4
2Cubierta de la carcasa de la palanca de la válvula 1
3Tornillo (eje del acelerador) 1
4Válvula del acelerador 1
5Porta-agujas 1
6Aguja del surtidor 1
7Cubierta 1
8Muelle 1
9Diafragma (bomba de aceleración) 1
0Cubierta de la válvula de corte de aire 1
AMuelle (válvula de corte de aire) 1
BDiafragma (válvula de corte de aire) 1
CCámara de flotación1
DSurtidor de fugas 1
ETornillo piloto 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
FBulón del flotador 1
GFlotador 1
1

4 - 10
ENGCARBURETOR

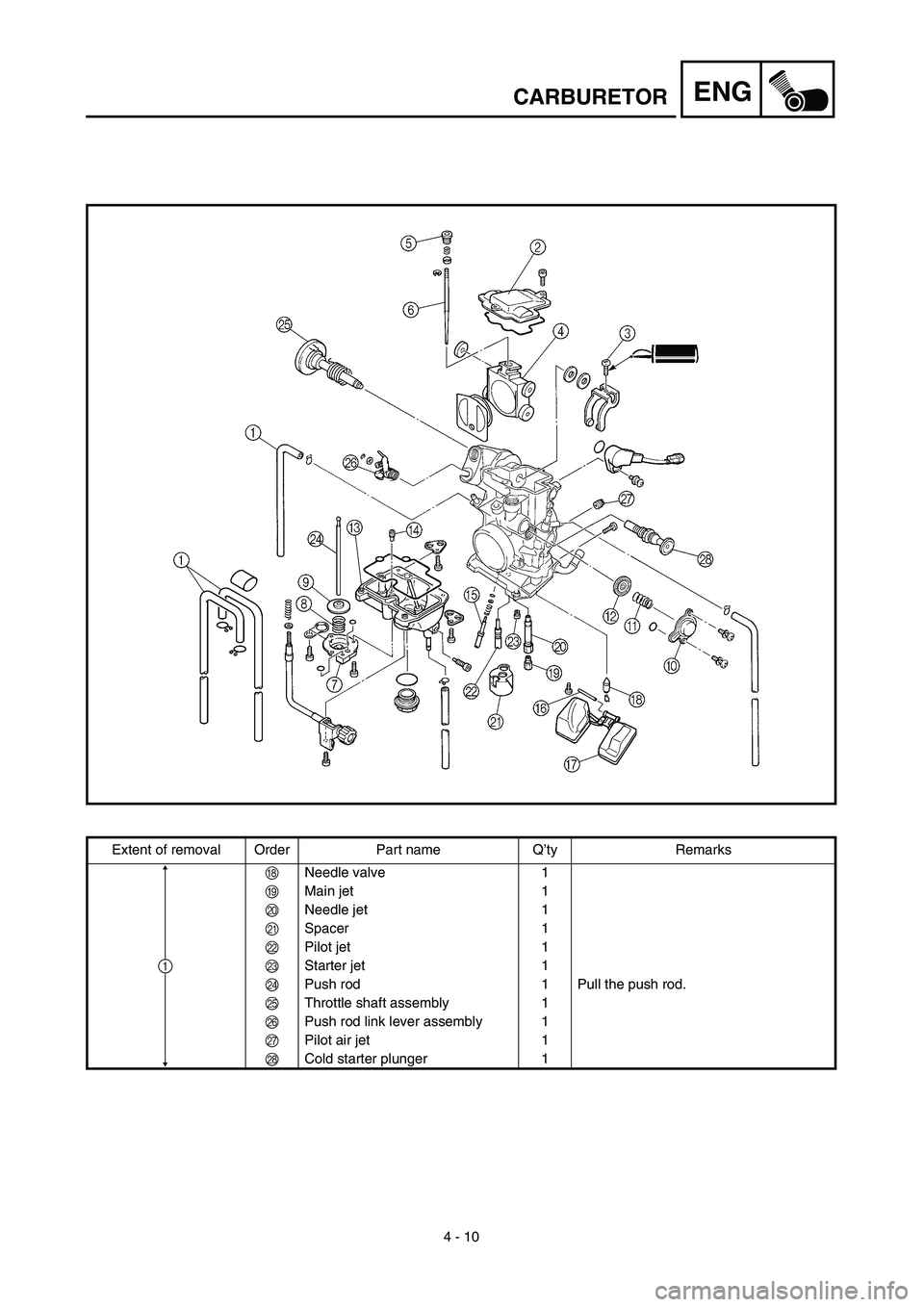

Extent of removal Order Part name Q’ty Remarks
HNeedle valve 1
IMain jet 1
JNeedle jet 1
KSpacer 1
LPilot jet 1
MStarter jet 1
NPush rod 1 Pull the push rod.
OThrottle shaft assembly 1
PPush rod link lever assembly 1
QPilot air jet 1
RCold starter plunger 1
1
