YAMAHA WR 450F 2003 Manuale de Empleo (in Spanish)

ENG

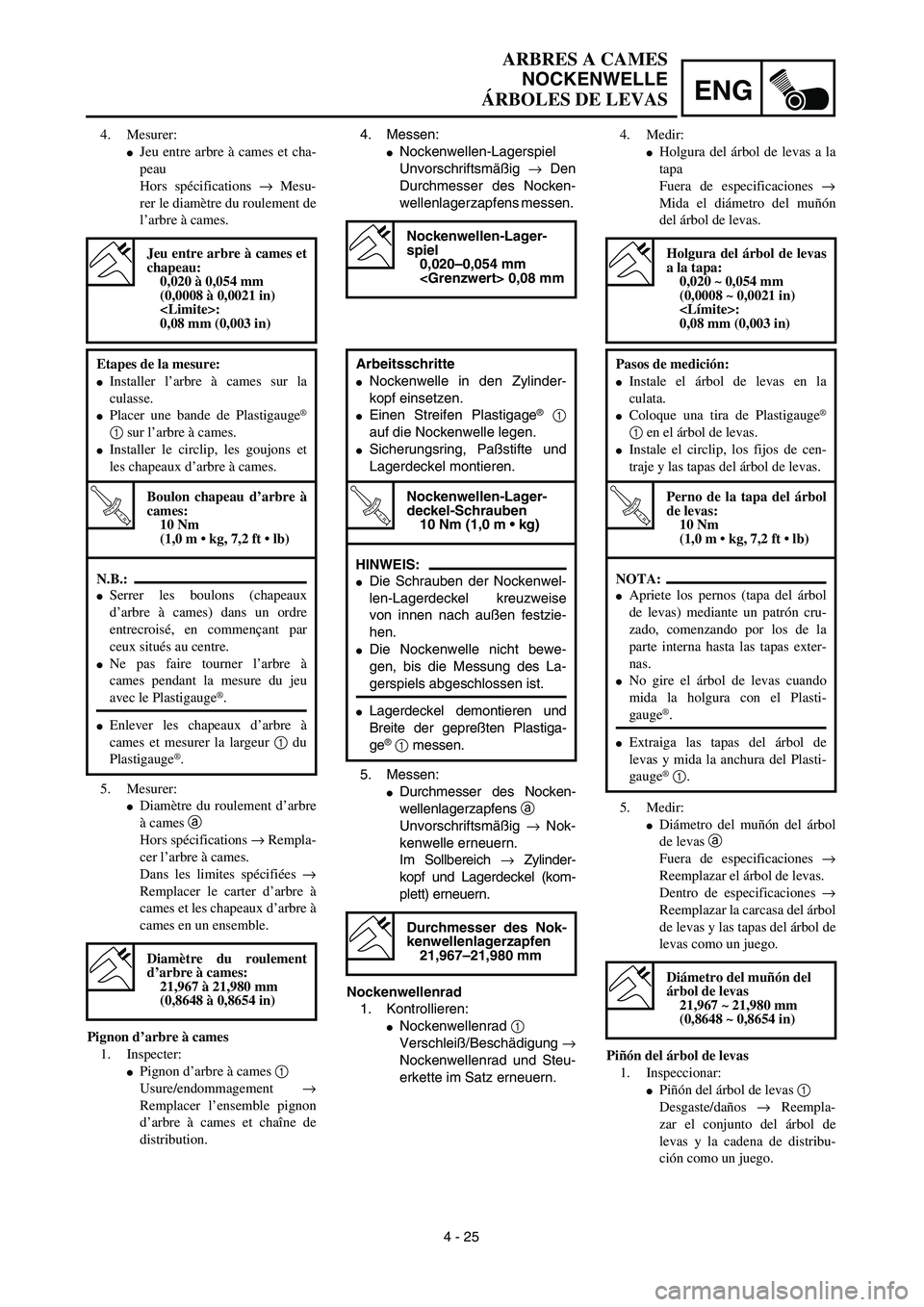

4 - 25
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
4. Messen:
Nockenwellen-Lagerspiel
Unvorschriftsmäßig → Den
Durchmesser des Nocken-
wellenlagerzapfens messen.
Nockenwellen-Lager-
spiel
0,020–0,054 mm
0,08 mm
5. Messen:
Durchmesser des Nocken-
wellenlagerzapfens a
Unvorschriftsmäßig → Nok-
kenwelle erneuern.
Im Sollbereich → Zylinder-
kopf und Lagerdeckel (kom-
plett) erneuern.
Nockenwellenrad
1. Kontrollieren:
Nockenwellenrad 1
Verschleiß/Beschädigung →
Nockenwellenrad und Steu-
erkette im Satz erneuern. Arbeitsschritte
Nockenwelle in den Zylinder-
kopf einsetzen.
Einen Streifen Plastigage® 1
auf die Nockenwelle legen.
Sicherungsring, Paßstifte und
Lagerdeckel montieren.
T R..
Nockenwellen-Lager-
deckel-Schrauben
10 Nm (1,0 m • kg)
HINWEIS:
Die Schrauben der Nockenwel-
len-Lagerdeckel kreuzweise
von innen nach außen festzie-
hen.
Die Nockenwelle nicht bewe-
gen, bis die Messung des La-
gerspiels abgeschlossen ist.
Lagerdeckel demontieren und
Breite der gepreßten Plastiga-
ge
® 1 messen.
Durchmesser des Nok-
kenwellenlagerzapfen
21,967–21,980 mm
4. Mesurer:
Jeu entre arbre à cames et cha-
peau
Hors spécifications → Mesu-
rer le diamètre du roulement de
l’arbre à cames.
Jeu entre arbre à cames et
chapeau:
0,020 à 0,054 mm
(0,0008 à 0,0021 in)
:
0,08 mm (0,003 in)
5. Mesurer:
Diamètre du roulement d’arbre
à cames a
Hors spécifications → Rempla-
cer l’arbre à cames.
Dans les limites spécifiées →
Remplacer le carter d’arbre à
cames et les chapeaux d’arbre à
cames en un ensemble.
Pignon d’arbre à cames
1. Inspecter:
Pignon d’arbre à cames 1
Usure/endommagement →
Remplacer l’ensemble pignon
d’arbre à cames et chaîne de
distribution. Etapes de la mesure:
Installer l’arbre à cames sur la
culasse.
Placer une bande de Plastigauge®
1 sur l’arbre à cames.
Installer le circlip, les goujons et
les chapeaux d’arbre à cames.
T R..
Boulon chapeau d’arbre à
cames:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
N.B.:
Serrer les boulons (chapeaux
d’arbre à cames) dans un ordre
entrecroisé, en commençant par
ceux situés au centre.
Ne pas faire tourner l’arbre à
cames pendant la mesure du jeu
avec le Plastigauge®.
Enlever les chapeaux d’arbre à
cames et mesurer la largeur 1 du
Plastigauge
®.
Diamètre du roulement
d’arbre à cames:
21,967 à 21,980 mm
(0,8648 à 0,8654 in)
4. Medir:
Holgura del árbol de levas a la
tapa
Fuera de especificaciones →
Mida el diámetro del muñón
del árbol de levas.
Holgura del árbol de levas
a la tapa:
0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)
:
0,08 mm (0,003 in)
5. Medir:
Diámetro del muñón del árbol
de levas a
Fuera de especificaciones →
Reemplazar el árbol de levas.
Dentro de especificaciones →
Reemplazar la carcasa del árbol
de levas y las tapas del árbol de
levas como un juego.
Piñón del árbol de levas
1. Inspeccionar:
Piñón del árbol de levas 1
Desgaste/daños → Reempla-
zar el conjunto del árbol de
levas y la cadena de distribu-
ción como un juego. Pasos de medición:
Instale el árbol de levas en la
culata.
Coloque una tira de Plastigauge®
1 en el árbol de levas.
Instale el circlip, los fijos de cen-
traje y las tapas del árbol de levas.
T R..
Perno de la tapa del árbol
de levas:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
NOTA:
Apriete los pernos (tapa del árbol
de levas) mediante un patrón cru-
zado, comenzando por los de la
parte interna hasta las tapas exter-
nas.
No gire el árbol de levas cuando
mida la holgura con el Plasti-
gauge®.
Extraiga las tapas del árbol de
levas y mida la anchura del Plasti-
gauge
® 1.
Diámetro del muñón del
árbol de levas
21,967 ~ 21,980 mm
(0,8648 ~ 0,8654 in)

4 - 26

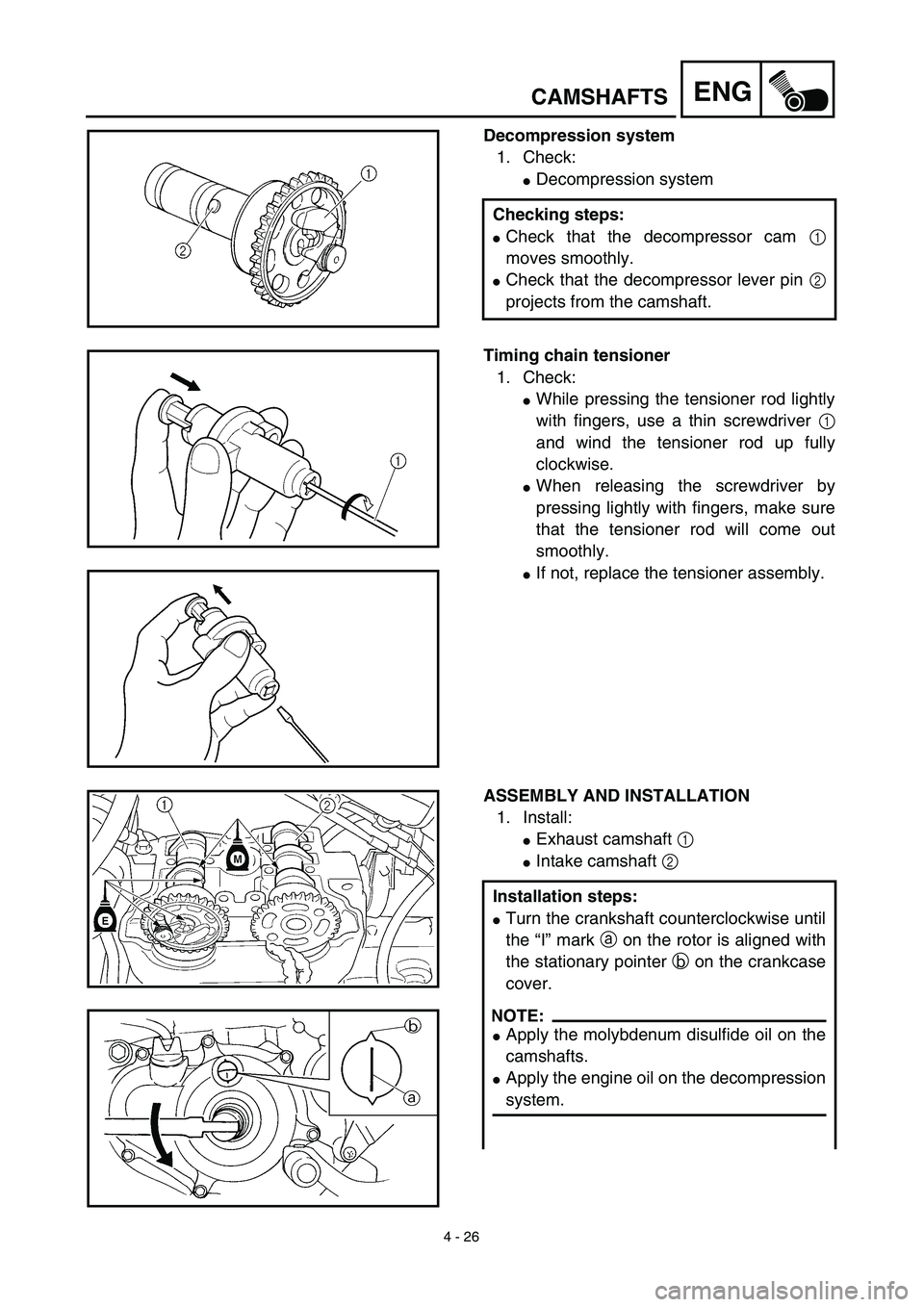

ENGCAMSHAFTS
Decompression system
1. Check:
Decompression system
Checking steps:
Check that the decompressor cam 1
moves smoothly.
Check that the decompressor lever pin 2
projects from the camshaft.
Timing chain tensioner
1. Check:
While pressing the tensioner rod lightly
with fingers, use a thin screwdriver 1
and wind the tensioner rod up fully
clockwise.
When releasing the screwdriver by
pressing lightly with fingers, make sure
that the tensioner rod will come out
smoothly.
If not, replace the tensioner assembly.
ASSEMBLY AND INSTALLATION
1. Install:
Exhaust camshaft 1
Intake camshaft 2
Installation steps:
Turn the crankshaft counterclockwise until
the “I” mark a on the rotor is aligned with
the stationary pointer b on the crankcase
cover.
NOTE:
Apply the molybdenum disulfide oil on the
camshafts.
Apply the engine oil on the decompression
system.

ENG

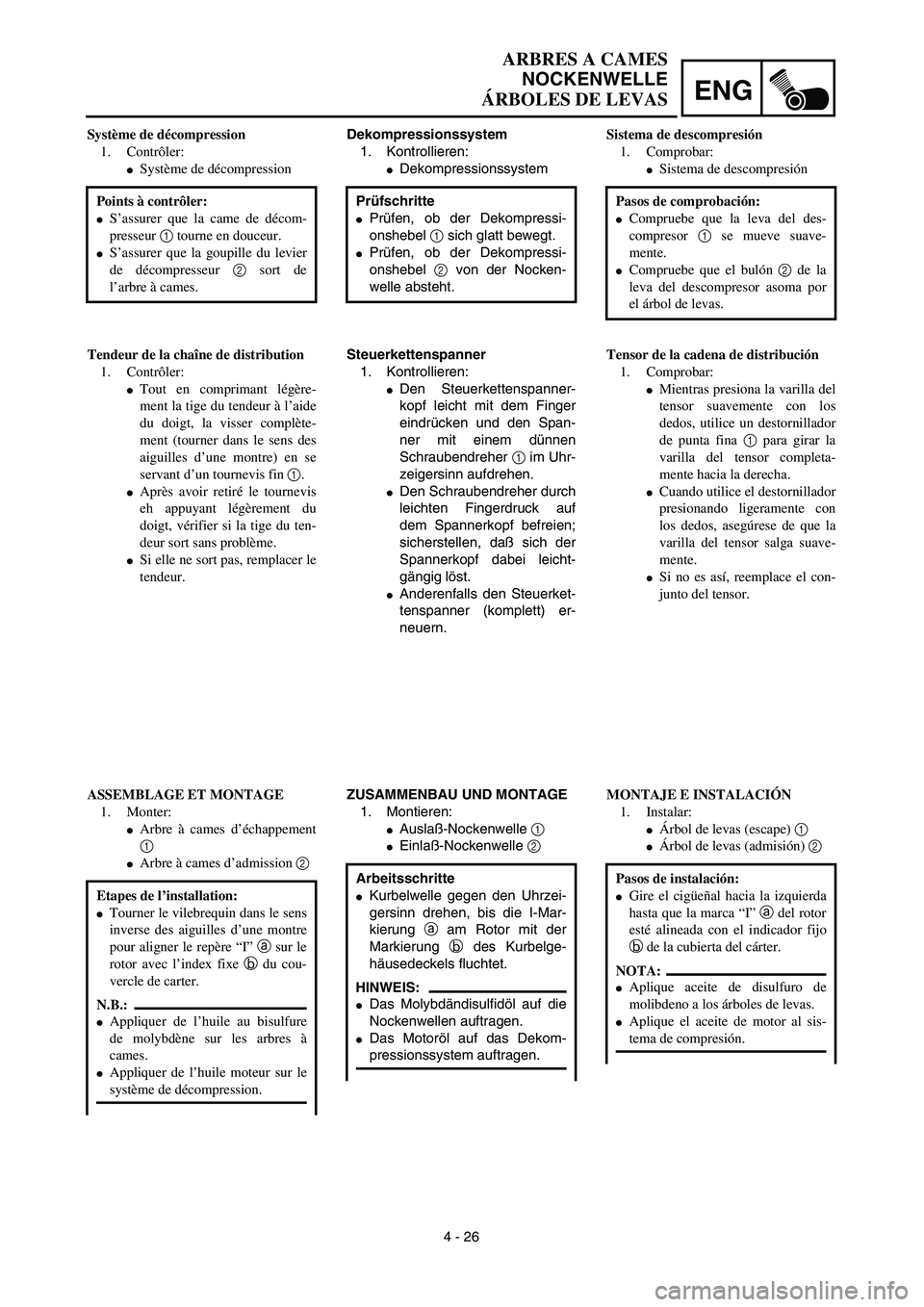

4 - 26
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
Dekompressionssystem
1. Kontrollieren:
Dekompressionssystem
Prüfschritte
Prüfen, ob der Dekompressi-
onshebel 1 sich glatt bewegt.
Prüfen, ob der Dekompressi-
onshebel 2 von der Nocken-
welle absteht.
Steuerkettenspanner
1. Kontrollieren:
Den Steuerkettenspanner-
kopf leicht mit dem Finger
eindrücken und den Span-
ner mit einem dünnen
Schraubendreher 1 im Uhr-
zeigersinn aufdrehen.
Den Schraubendreher durch
leichten Fingerdruck auf
dem Spannerkopf befreien;
sicherstellen, daß sich der
Spannerkopf dabei leicht-
gängig löst.
Anderenfalls den Steuerket-
tenspanner (komplett) er-
neuern.
ZUSAMMENBAU UND MONTAGE
1. Montieren:
Auslaß-Nockenwelle 1
Einlaß-Nockenwelle 2
Arbeitsschritte
Kurbelwelle gegen den Uhrzei-
gersinn drehen, bis die I-Mar-
kierung a am Rotor mit der
Markierung b des Kurbelge-
häusedeckels fluchtet.
HINWEIS:
Das Molybdändisulfidöl auf die
Nockenwellen auftragen.
Das Motoröl auf das Dekom-
pressionssystem auftragen.
Système de décompression
1. Contrôler:
Système de décompression
Points à contrôler:
S’assurer que la came de décom-
presseur 1 tourne en douceur.
S’assurer que la goupille du levier
de décompresseur 2 sort de
l’arbre à cames.
Tendeur de la chaîne de distribution
1. Contrôler:
Tout en comprimant légère-
ment la tige du tendeur à l’aide
du doigt, la visser complète-
ment (tourner dans le sens des
aiguilles d’une montre) en se
servant d’un tournevis fin 1.
Après avoir retiré le tournevis
eh appuyant légèrement du
doigt, vérifier si la tige du ten-
deur sort sans problème.
Si elle ne sort pas, remplacer le
tendeur.
ASSEMBLAGE ET MONTAGE
1. Monter:
Arbre à cames d’échappement
1
Arbre à cames d’admission 2
Etapes de l’installation:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
pour aligner le repère “I” a sur le
rotor avec l’index fixe b du cou-
vercle de carter.
N.B.:
Appliquer de l’huile au bisulfure
de molybdène sur les arbres à
cames.
Appliquer de l’huile moteur sur le
système de décompression.
Sistema de descompresión
1. Comprobar:
Sistema de descompresión
Pasos de comprobación:
Compruebe que la leva del des-
compresor 1 se mueve suave-
mente.
Compruebe que el bulón 2 de la
leva del descompresor asoma por
el árbol de levas.
Tensor de la cadena de distribución
1. Comprobar:
Mientras presiona la varilla del
tensor suavemente con los
dedos, utilice un destornillador
de punta fina 1 para girar la
varilla del tensor completa-
mente hacia la derecha.
Cuando utilice el destornillador
presionando ligeramente con
los dedos, asegúrese de que la
varilla del tensor salga suave-
mente.
Si no es así, reemplace el con-
junto del tensor.
MONTAJE E INSTALACIÓN
1. Instalar:
Árbol de levas (escape) 1
Árbol de levas (admisión) 2
Pasos de instalación:
Gire el cigüeñal hacia la izquierda
hasta que la marca “I” a del rotor
esté alineada con el indicador fijo
b de la cubierta del cárter.
NOTA:
Aplique aceite de disulfuro de
molibdeno a los árboles de levas.
Aplique el aceite de motor al sis-
tema de compresión.

4 - 27
ENGCAMSHAFTS
Fit the timing chain 3 onto both camshaft
sprockets and install the camshafts on the
cylinder head.
NOTE:
The camshafts should be installed onto the
cylinder head so that the exhaust cam
sprocket punch mark c and the intake cam
sprocket punch mark d align with the sur-
face of the cylinder head.
CAUTION:
Do not turn the crankshaft during the
camshaft installation. Damage or
improper valve timing will result.
Install the clips and camshaft caps 4.
T R..
Bolt (camshaft cap):
10 Nm (1.0 m • kg, 7.2 ft • lb)
NOTE:
Apply the engine oil on the thread and con-
tact surface of the bolts (camshaft cap) 5.
Tighten the bolts (camshaft cap) in a criss-
cross pattern.
CAUTION:
The bolts (camshaft cap) must be tight-
ened evenly, or damage to the cylinder
head, camshaft caps, and camshaft will
result.
5
4
E
2. Install:
Timing chain tensioner
Installation steps:
While pressing the tensioner rod lightly
with fingers, use a thin screwdriver and
wind the tensioner rod up fully clockwise.

ENG

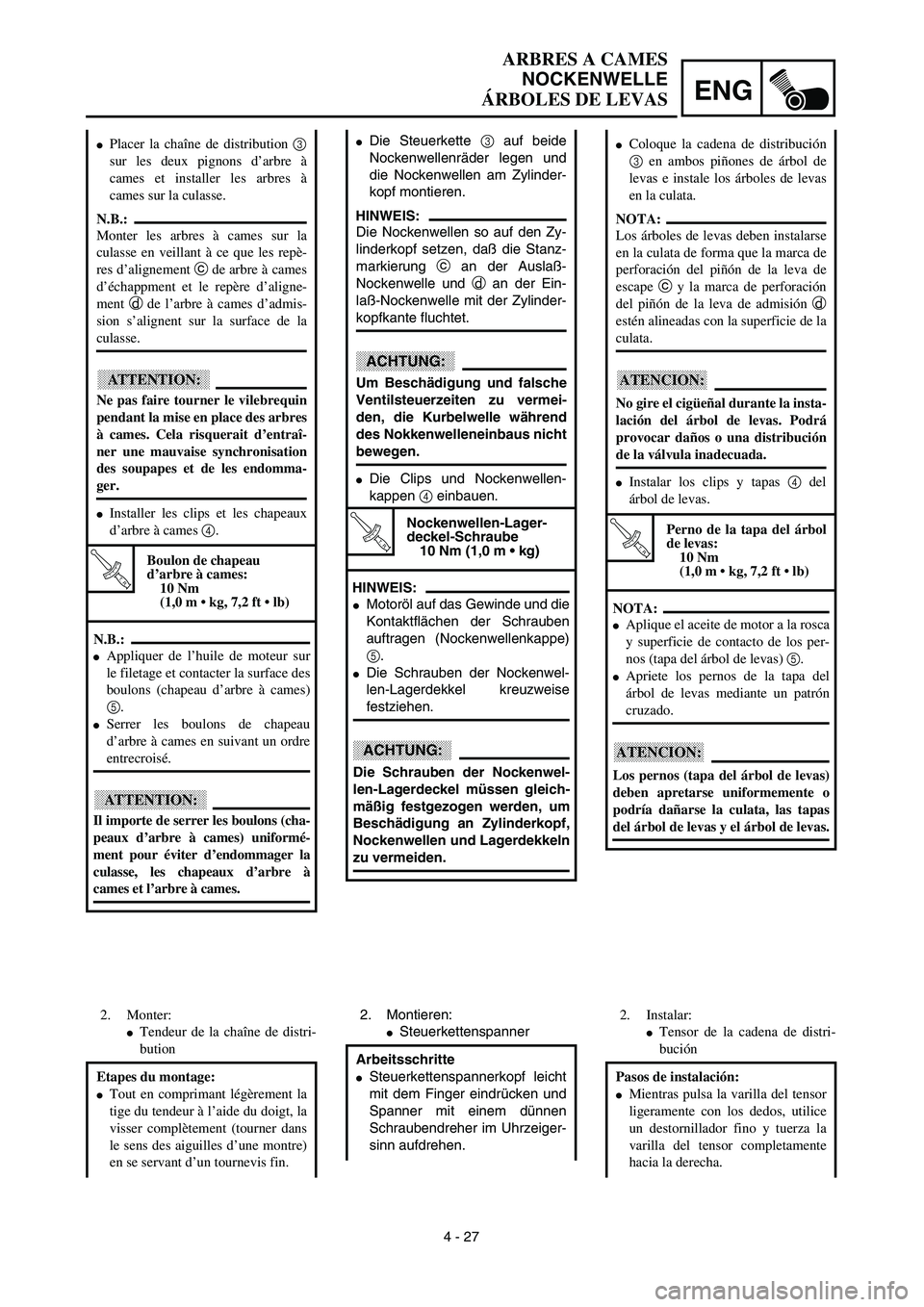

4 - 27
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
Die Steuerkette 3 auf beide
Nockenwellenräder legen und
die Nockenwellen am Zylinder-
kopf montieren.
HINWEIS:
Die Nockenwellen so auf den Zy-
linderkopf setzen, daß die Stanz-
markierung c an der Auslaß-
Nockenwelle und d an der Ein-
laß-Nockenwelle mit der Zylinder-
kopfkante fluchtet.
ACHTUNG:
Um Beschädigung und falsche
Ventilsteuerzeiten zu vermei-
den, die Kurbelwelle während
des Nokkenwelleneinbaus nicht
bewegen.
Die Clips und Nockenwellen-
kappen 4 einbauen.
T R..
Nockenwellen-Lager-
deckel-Schraube
10 Nm (1,0 m • kg)
HINWEIS:
Motoröl auf das Gewinde und die
Kontaktflächen der Schrauben
auftragen (Nockenwellenkappe)
5.
Die Schrauben der Nockenwel-
len-Lagerdekkel kreuzweise
festziehen.
ACHTUNG:
Die Schrauben der Nockenwel-
len-Lagerdeckel müssen gleich-
mäßig festgezogen werden, um
Beschädigung an Zylinderkopf,
Nockenwellen und Lagerdekkeln
zu vermeiden.
2. Montieren:
Steuerkettenspanner
Arbeitsschritte
Steuerkettenspannerkopf leicht
mit dem Finger eindrücken und
Spanner mit einem dünnen
Schraubendreher im Uhrzeiger-
sinn aufdrehen.
Placer la chaîne de distribution 3
sur les deux pignons d’arbre à
cames et installer les arbres à
cames sur la culasse.
N.B.:
Monter les arbres à cames sur la
culasse en veillant à ce que les repè-
res d’alignement c de arbre à cames
d’échappment et le repère d’aligne-
ment d de l’arbre à cames d’admis-
sion s’alignent sur la surface de la
culasse.
ATTENTION:
Ne pas faire tourner le vilebrequin
pendant la mise en place des arbres
à cames. Cela risquerait d’entraî-
ner une mauvaise synchronisation
des soupapes et de les endomma-
ger.
Installer les clips et les chapeaux
d’arbre à cames 4.
T R..
Boulon de chapeau
d’arbre à cames:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
N.B.:
Appliquer de l’huile de moteur sur
le filetage et contacter la surface des
boulons (chapeau d’arbre à cames)
5.
Serrer les boulons de chapeau
d’arbre à cames en suivant un ordre
entrecroisé.
ATTENTION:
Il importe de serrer les boulons (cha-
peaux d’arbre à cames) uniformé-
ment pour éviter d’endommager la
culasse, les chapeaux d’arbre à
cames et l’arbre à cames.
2. Monter:
Tendeur de la chaîne de distri-
bution
Etapes du montage:
Tout en comprimant légèrement la
tige du tendeur à l’aide du doigt, la
visser complètement (tourner dans
le sens des aiguilles d’une montre)
en se servant d’un tournevis fin.
Coloque la cadena de distribución
3 en ambos piñones de árbol de
levas e instale los árboles de levas
en la culata.
NOTA:
Los árboles de levas deben instalarse
en la culata de forma que la marca de
perforación del piñón de la leva de
escape c y la marca de perforación
del piñón de la leva de admisión d
estén alineadas con la superficie de la
culata.
ATENCION:
No gire el cigüeñal durante la insta-
lación del árbol de levas. Podrá
provocar daños o una distribución
de la válvula inadecuada.
Instalar los clips y tapas 4 del
árbol de levas.
T R..
Perno de la tapa del árbol
de levas:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
NOTA:
Aplique el aceite de motor a la rosca
y superficie de contacto de los per-
nos (tapa del árbol de levas) 5.
Apriete los pernos de la tapa del
árbol de levas mediante un patrón
cruzado.
ATENCION:
Los pernos (tapa del árbol de levas)
deben apretarse uniformemente o
podría dañarse la culata, las tapas
del árbol de levas y el árbol de levas.
2. Instalar:
Tensor de la cadena de distri-
bución
Pasos de instalación:
Mientras pulsa la varilla del tensor
ligeramente con los dedos, utilice
un destornillador fino y tuerza la
varilla del tensor completamente
hacia la derecha.

4 - 28
ENG

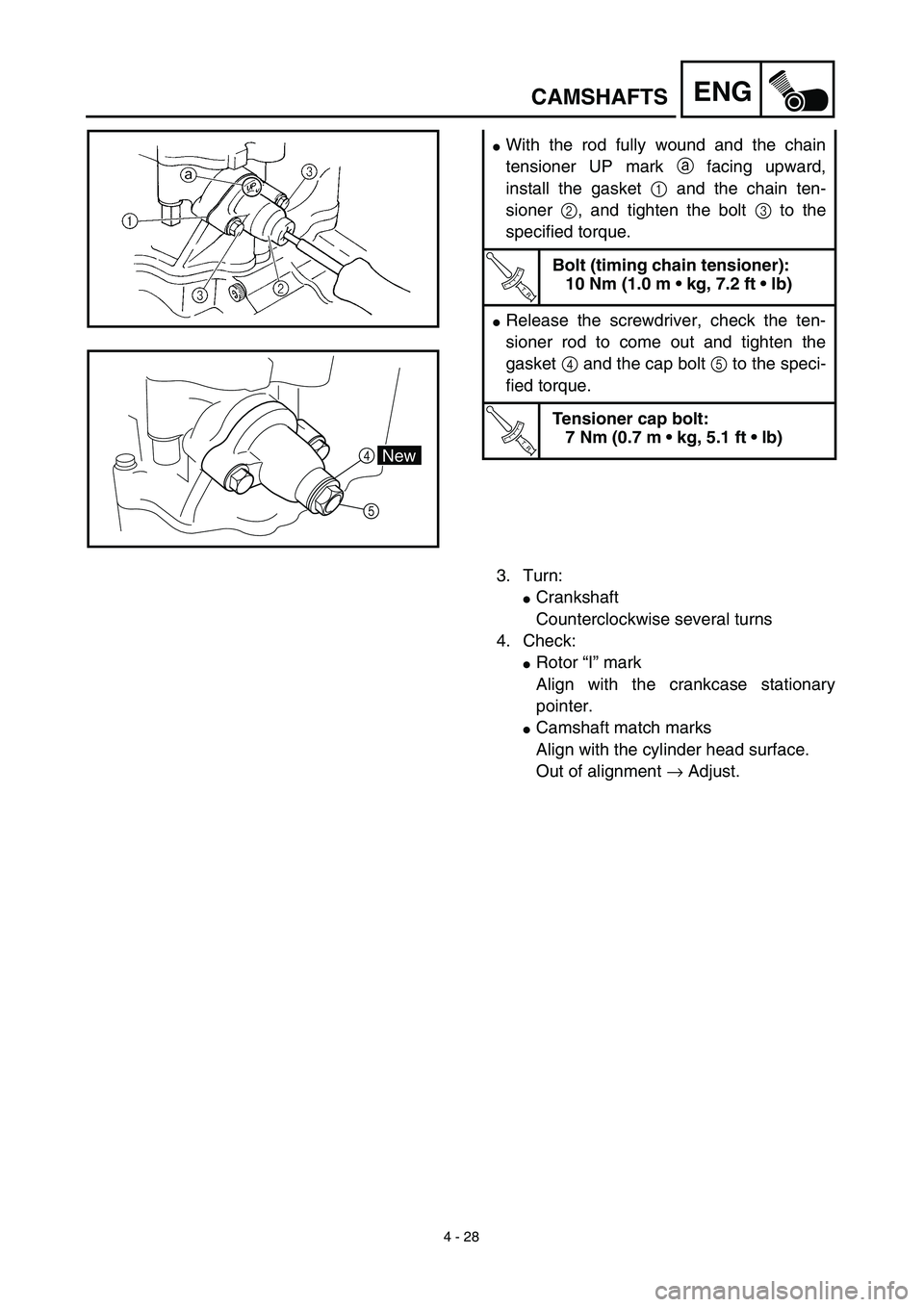

With the rod fully wound and the chain
tensioner UP mark a facing upward,
install the gasket 1 and the chain ten-
sioner 2, and tighten the bolt 3 to the
specified torque.
T R..
Bolt (timing chain tensioner):
10 Nm (1.0 m • kg, 7.2 ft • lb)
Release the screwdriver, check the ten-
sioner rod to come out and tighten the
gasket 4 and the cap bolt 5 to the speci-
fied torque.
T R..
Tensioner cap bolt:
7 Nm (0.7 m • kg, 5.1 ft • lb)
5
4New
3. Turn:
Crankshaft
Counterclockwise several turns
4. Check:
Rotor “I” mark
Align with the crankcase stationary
pointer.
Camshaft match marks
Align with the cylinder head surface.
Out of alignment → Adjust.
CAMSHAFTS

ENG
4 - 28
Wenn der Spanner voll aufge-
dreht ist und die Markierung
“UP” a nach oben weist, Dich-
tung 1 und Kettenspanner 2
montieren und Schraube 3
vorschriftsmäßig festziehen.
T R..
Abdeckschraube
(Steuerkettenspanner)
10 Nm (1,0 m • kg)
Schraubendreher befreien und
prüfen, ob der Spannerkopf
leichtgängig herauskommt;
Dichtung 4 und Abdeckschrau-
be 5 vorschriftsmäßig festzie-
hen.
T R..
Steuerkettenspanner-
Abdeckschraube
7 Nm (0,7 m • kg)
3. Drehen:
Kurbelwelle
(mehrere Umdrehungen
gegen den Uhrzeigersinn)
4. Kontrollieren:
I-Markierung auf dem Rotor
muß mit der Kurbelgehäuse-
Markierung fluchten
Nockenwellen-Markierungen
auf Zylinderkopfkante aus-
richten.
Falsch ausgerichtet → Korri-
gieren.

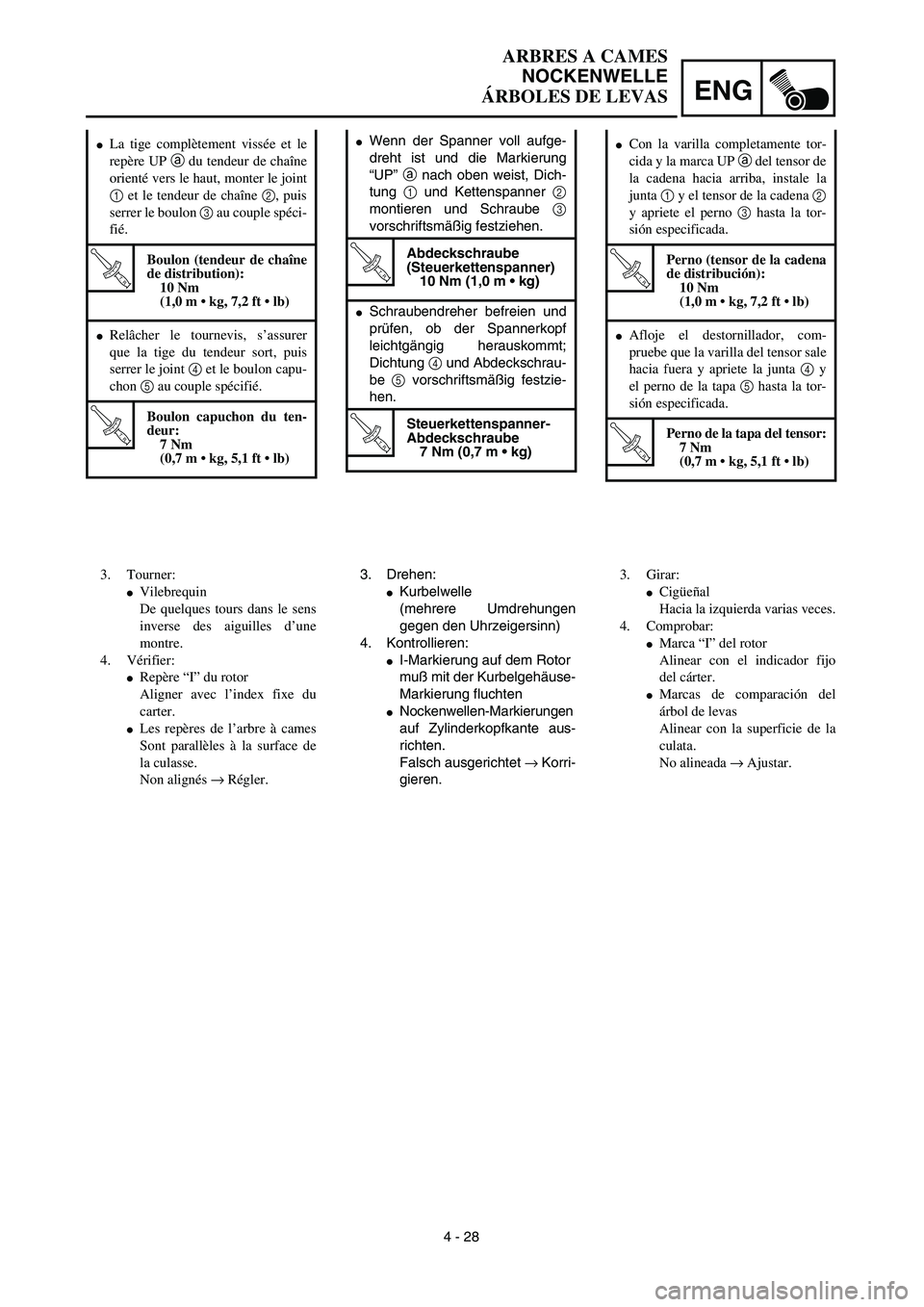

La tige complètement vissée et le
repère UP a du tendeur de chaîne
orienté vers le haut, monter le joint
1 et le tendeur de chaîne 2, puis
serrer le boulon 3 au couple spéci-
fié.
T R..
Boulon (tendeur de chaîne
de distribution):
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Relâcher le tournevis, s’assurer
que la tige du tendeur sort, puis
serrer le joint 4 et le boulon capu-
chon 5 au couple spécifié.
T R..
Boulon capuchon du ten-
deur:
7 Nm
(0,7 m • kg, 5,1 ft • lb)
3. Tourner:
Vilebrequin
De quelques tours dans le sens
inverse des aiguilles d’une
montre.
4. Vérifier:
Repère “I” du rotor
Aligner avec l’index fixe du
carter.
Les repères de l’arbre à cames
Sont parallèles à la surface de
la culasse.
Non alignés → Régler.
Con la varilla completamente tor-
cida y la marca UP a del tensor de
la cadena hacia arriba, instale la
junta 1 y el tensor de la cadena 2
y apriete el perno 3 hasta la tor-
sión especificada.
T R..
Perno (tensor de la cadena
de distribución):
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Afloje el destornillador, com-
pruebe que la varilla del tensor sale
hacia fuera y apriete la junta 4 y
el perno de la tapa 5 hasta la tor-
sión especificada.
T R..
Perno de la tapa del tensor:
7 Nm
(0,7 m • kg, 5,1 ft • lb)
3. Girar:
Cigüeñal
Hacia la izquierda varias veces.
4. Comprobar:
Marca “I” del rotor
Alinear con el indicador fijo
del cárter.
Marcas de comparación del
árbol de levas
Alinear con la superficie de la
culata.
No alineada → Ajustar.
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS

4 - 29

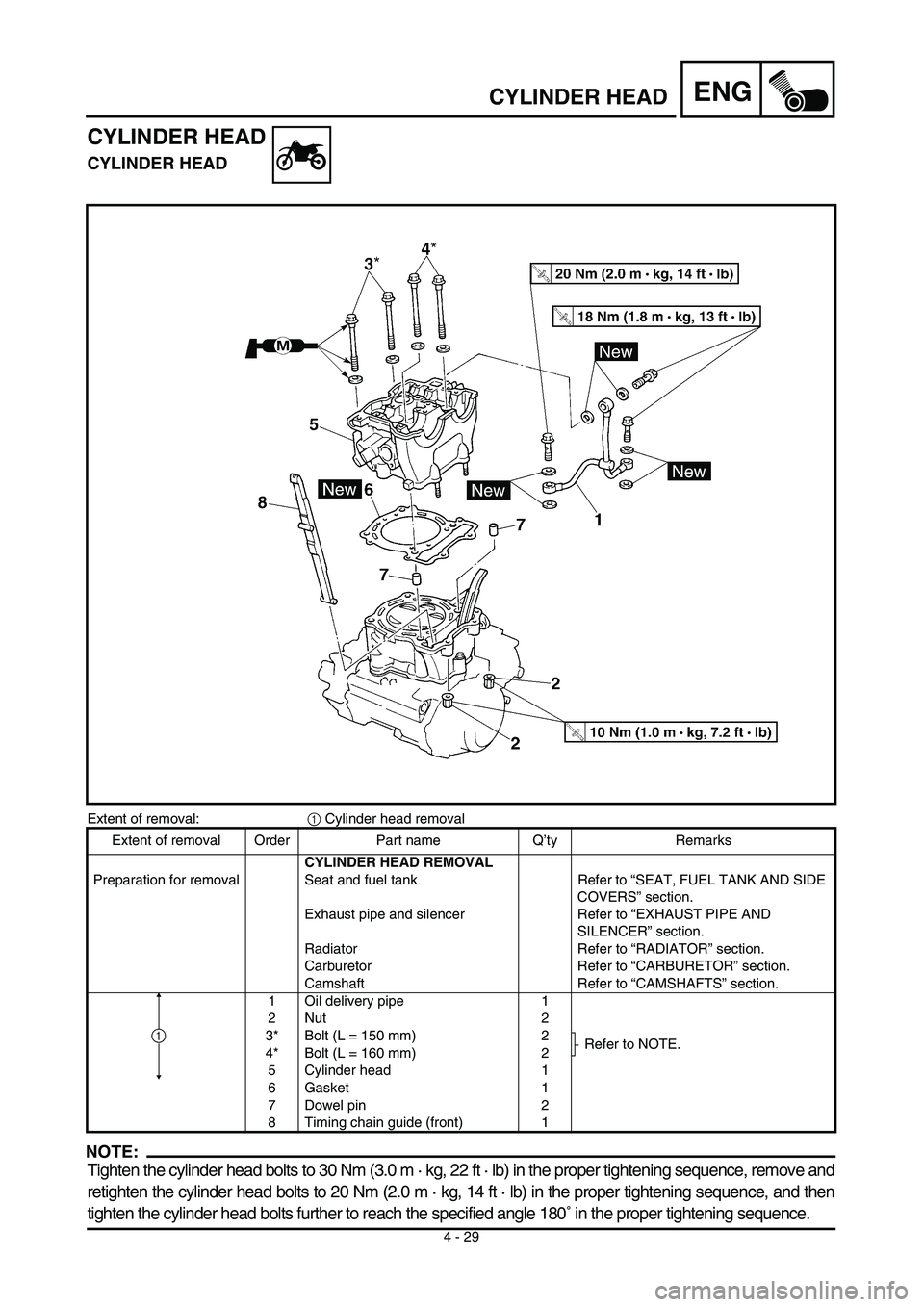

ENGCYLINDER HEAD
CYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
NOTE:
Tighten the cylinder head bolts to 30 Nm (3.0 m · kg, 22 ft · lb) in the proper tightening sequence, remove and
retighten the cylinder head bolts to 20 Nm (2.0 m · kg, 14 ft · lb) in the proper tightening sequence, and then
tighten the cylinder head bolts further to reach the specified angle 180˚ in the proper tightening sequence.
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Radiator Refer to “RADIATOR” section.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
1 Oil delivery pipe 1
2 Nut 2
3* Bolt (L = 150 mm) 2
Refer to NOTE.
4* Bolt (L = 160 mm) 2
5 Cylinder head 1
6 Gasket 1
7 Dowel pin 2
8 Timing chain guide (front) 1
1

4 - 29
ENG
CULASSE
ZYLINDERKOPF
CULATA
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
HINWEIS:
Die Zylinderkopfschrauben auf 30 Nm (3,0 m · kg) in der richtigen Anzugsreihenfolge festziehen, ausbauen und dann die
Zylinderkopfschrauben zunächst auf 20 Nm (2,0 m · kg) in der richtigen Anzugsreihenfolge festziehen, und danach weiter
in der richtigen Anzugsreihenfolge festziehen, um den richtigen Winkel von 180° zu erhalten.
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND SEITEN-
ABDEKKUNGEN”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
Kühler Siehe unter “KÜHLER”.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLE”.
1Ölzufuhrleitung 1
2 Mutter 2
3* Schraube (L = 150 mm) 2
Siehe HINWEIS.4* Schraube (L = 160 mm) 2
5 Zylinderkopf 1
6 Dichtung 1
7Paßstift 2
8 Steuerkettenschiene (vorn) 11

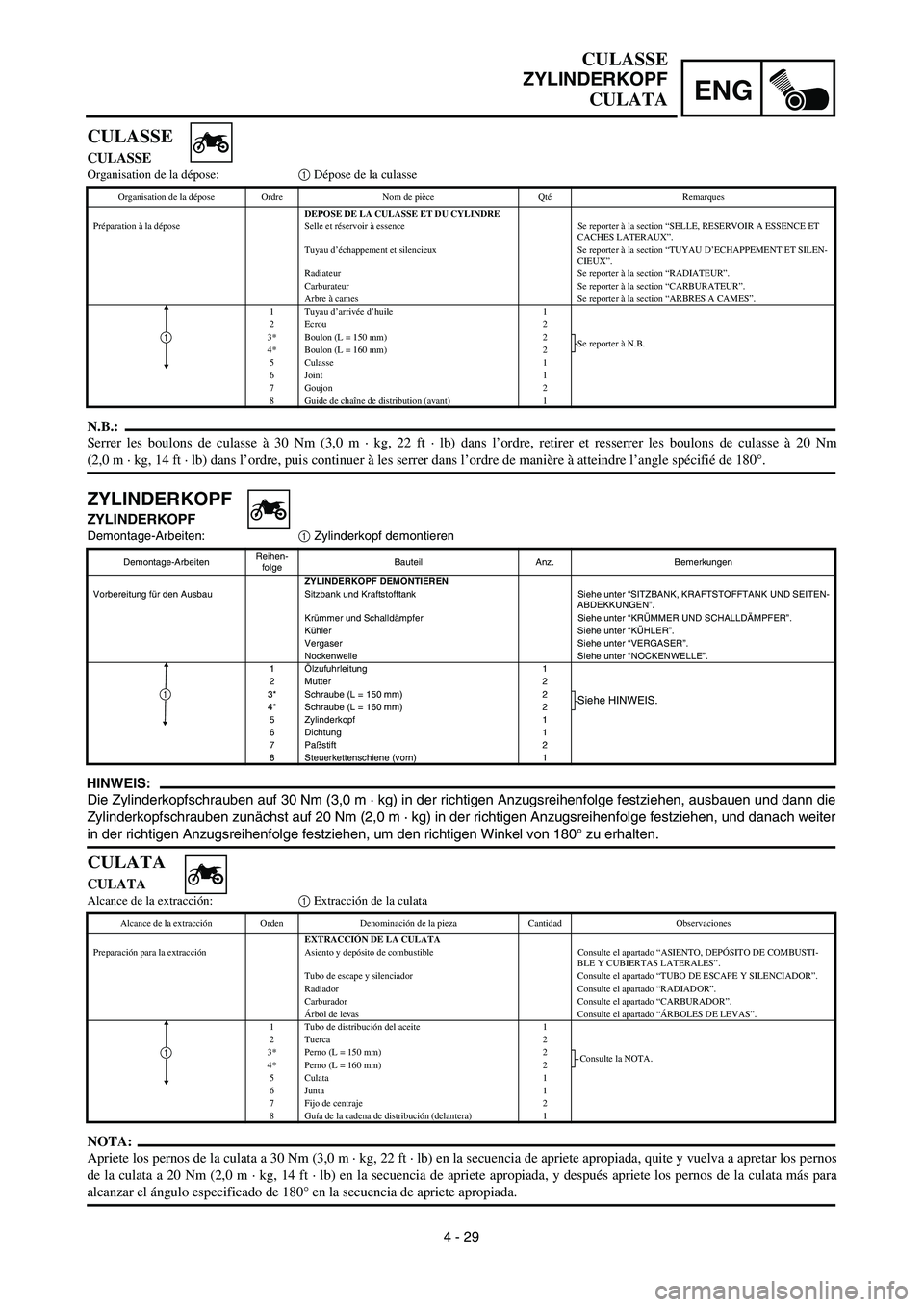

CULASSE
CULASSE
Organisation de la dépose:1 Dépose de la culasse
N.B.:
Serrer les boulons de culasse à 30 Nm (3,0 m · kg, 22 ft · lb) dans l’ordre, retirer et resserrer les boulons de culasse à 20 Nm
(2,0 m · kg, 14 ft · lb) dans l’ordre, puis continuer à les serrer dans l’ordre de manière à atteindre l’angle spécifié de 180°.
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE ET DU CYLINDRE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A ESSENCE ET
CACHES LATERAUX”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT ET SILEN-
CIEUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
1 Tuyau d’arrivée d’huile 1
2 Ecrou 2
3* Boulon (L = 150 mm) 2
Se reporter à N.B.
4* Boulon (L = 160 mm) 2
5 Culasse 1
6 Joint 1
7 Goujon 2
8 Guide de chaîne de distribution (avant) 1
1
CULATA
CULATA
Alcance de la extracción:1 Extracción de la culata
NOTA:
Apriete los pernos de la culata a 30 Nm (3,0 m · kg, 22 ft · lb) en la secuencia de apriete apropiada, quite y vuelva a apretar los pernos
de la culata a 20 Nm (2,0 m · kg, 14 ft · lb) en la secuencia de apriete apropiada, y después apriete los pernos de la culata más para
alcanzar el ángulo especificado de 180° en la secuencia de apriete apropiada.
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA CULATA
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERALES”.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR”.
Radiador Consulte el apartado “RADIADOR”.
Carburador Consulte el apartado “CARBURADOR”.
Árbol de levas Consulte el apartado “ÁRBOLES DE LEVAS”.
1 Tubo de distribución del aceite 1
2 Tuerca 2
3* Perno (L = 150 mm) 2
Consulte la NOTA.
4* Perno (L = 160 mm) 2
5 Culata 1
6 Junta 1
7 Fijo de centraje 2
8Guía de la cadena de distribución (delantera) 1
1

4 - 30
ENGCYLINDER HEAD
INSPECTION
Cylinder head
1. Eliminate:
Carbon deposits (from the combustion
chambers)
Use a rounded scraper.
NOTE:
Do not use a sharp instrument to avoid dam-
aging or scratching:
Spark plug threads
Valve seats
2. Inspect:
Cylinder head
Scratches/damage → Replace.
3. Measure:
Cylinder head warpage
Out of specification → Resurface.
Cylinder head warpage:
Less than 0.05 mm (0.002 in)
Warpage measurement and resurface-
ment steps:
Place a straightedge and a feeler gauge
across the cylinder head.
Use a feeler gauge to measure the
warpage.
If the warpage is out of specification,
resurface the cylinder head.
Place a 400 ~ 600 grit wet sandpaper on
the surface plate, and resurface the head
using a figure-eight sanding pattern.
NOTE:
To ensure an even surface rotate the cylin-
der head several times.
