YAMAHA WR 450F 2003 Manuale de Empleo (in Spanish)

ENG
4 - 20
CARBURATEUR
VERGASER
CARBURADOR
4. Festziehen:
Schraube (Ansaugstutzen)
1
Schraube (Vergaseran-
schluß) 2
T R..3 Nm (0,3 m · kg)
T R..3 Nm (0,3 m · kg)
5. Montieren:
Gaszug (Zug) 1
Gaszug (Rückzug) 2
6. Einstellen:
Gaszugspiel
Siehe unter “GASZUG-
SPIEL EINSTELLEN” im
KAPITEL 3.
T R..4 Nm (0,4 m · kg)
T R..11 Nm (1,1 m · kg)
7. Montieren:
Gaszug-Abdeckung 1
Schraube (gaszug-abdek-
kung) 2
T R..4 Nm (0,4 m · kg)
8. Montieren:
TPS-Steckverbindung
(Drosselklappen-Positions-
sensor) 1
Schlauchschelle 2
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.
9. Montieren:
Schlauchschelle 1
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2. 4. Serrer:
Vis (raccord du filtre à air) 1
Vis (raccord du carburateur) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Monter:
Câble d’accélération (tirer) 1
Câble d’accélération (rentrer) 2
6. Régler:
Jeu à la poignée des gaz
Se reporter à la section
“REGLAGE DES CABLES
D’ACCELERATION” au
CHAPITRE 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Monter:
Cache du logement des câbles
d’accélération 1
Vis (cache du logement des
câbles d’accélération) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Coupleur de TPS (capteur du
papillon d’accélération) 1
Bride 2
Se reporter à la section “CHE-
MINEMENT DES CABLES”
au CHAPITRE 2.
9. Monter:
Bride 1
Se reporter à la section “CHE-
MINEMENT DES CABLES”
au CHAPITRE 2.4. Apretar:
Tornillo (junta del depurador
del aire) 1
Tornillo (junta del carburador)
2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Instalar:
Cable del acelerador (tirar) 1
Cable del acelerador (retornar) 1
6. Ajustar:
Juego libre de la empuñadura
del acelerador
Consulte el apartado “AJUSTE
DEL CABLE DEL ACELE-
RADOR” del CAPÍTULO 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Instalar:
Cubierta del cable del acelera-
dor 1
Tornillo (cubierta del cable del
acelerador) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Instalar:
Acoplador del TPS (sensor de
posición del acelerador) 1
Abrazadera 2
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.
9. Instalar:
Abrazadera 1
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.

4 - 21

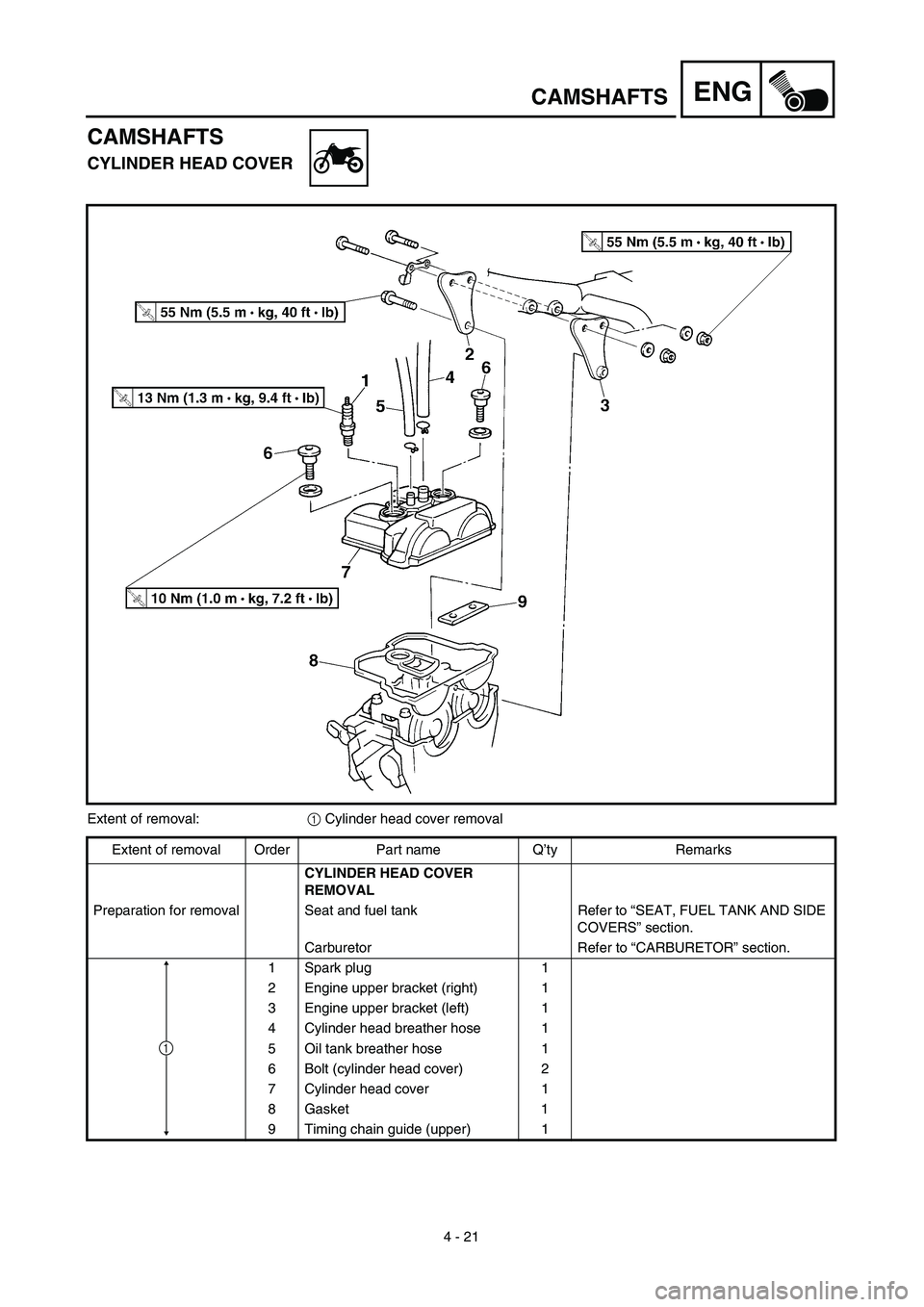

ENGCAMSHAFTS
CAMSHAFTS
CYLINDER HEAD COVER
Extent of removal:1 Cylinder head cover removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD COVER
REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
1 Spark plug 1
2 Engine upper bracket (right) 1
3 Engine upper bracket (left) 1
4 Cylinder head breather hose 1
5 Oil tank breather hose 1
6 Bolt (cylinder head cover) 2
7 Cylinder head cover 1
8 Gasket 1
9 Timing chain guide (upper) 1
1

4 - 21
ENG

ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
NOCKENWELLE
ZYLINDERKOPFDECKEL
Demontage-Arbeiten:
1
Zylinderkopfdeckel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL DEMONTIE-
REN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
1 Zündkerze 1
2 Motorhalterung (oben, rechts) 1
3 Motorhalterung (oben, links) 1
4 Zylinderkopf-Entlüftungsschlauch 1
5 Öltank-Belüftungsschlauch 1
6 Schraube (Zylinderkopfdeckel) 2
7 Zylinderkopfdeckel 1
8 Dichtung 1
9Steuerkettenschiene (oben)
1
1

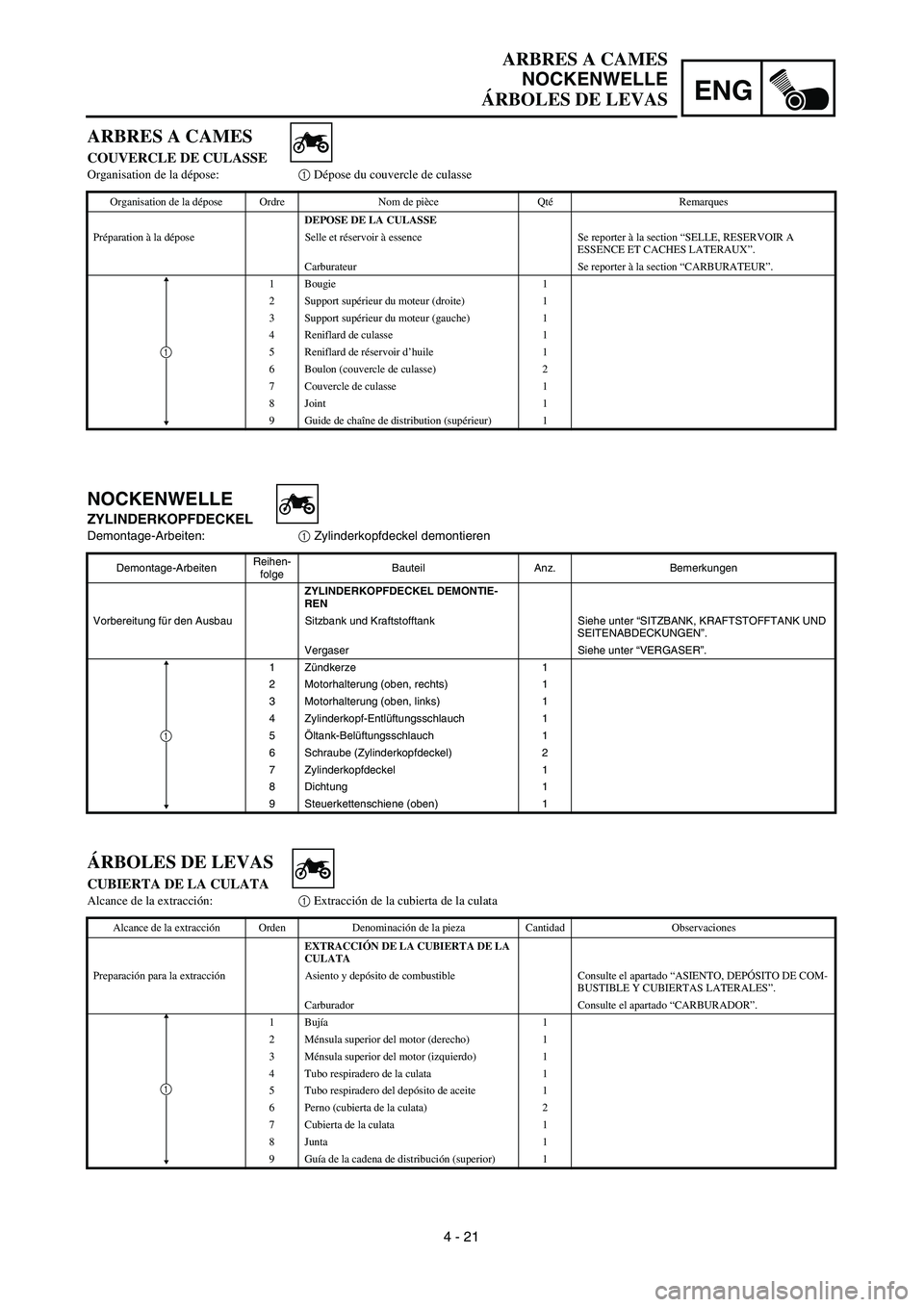

ARBRES A CAMES
COUVERCLE DE CULASSE
Organisation de la dépose:
1
Dépose du couvercle de culasse
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
1 Bougie 1
2 Support supérieur du moteur (droite) 1
3 Support supérieur du moteur (gauche) 1
4 Reniflard de culasse 1
5 Reniflard de réservoir d’huile 1
6 Boulon (couvercle de culasse) 2
7 Couvercle de culasse 1
8 Joint 1
9Guide de chaîne de distribution (supérieur)
1
1

ÁRBOLES DE LEVAS
CUBIERTA DE LA CULATA
Alcance de la extracción:
1
Extracción de la cubierta de la culata
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA CUBIERTA DE LA
CULATA
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Carburador Consulte el apartado “CARBURADOR”.
1 Bujía1
2Ménsula superior del motor (derecho) 1
3Ménsula superior del motor (izquierdo) 1
4 Tubo respiradero de la culata 1
5 Tubo respiradero del depósito de aceite 1
6 Perno (cubierta de la culata) 2
7 Cubierta de la culata 1
8 Junta 1
9Guía de la cadena de distribución (superior)
1
1

4 - 22

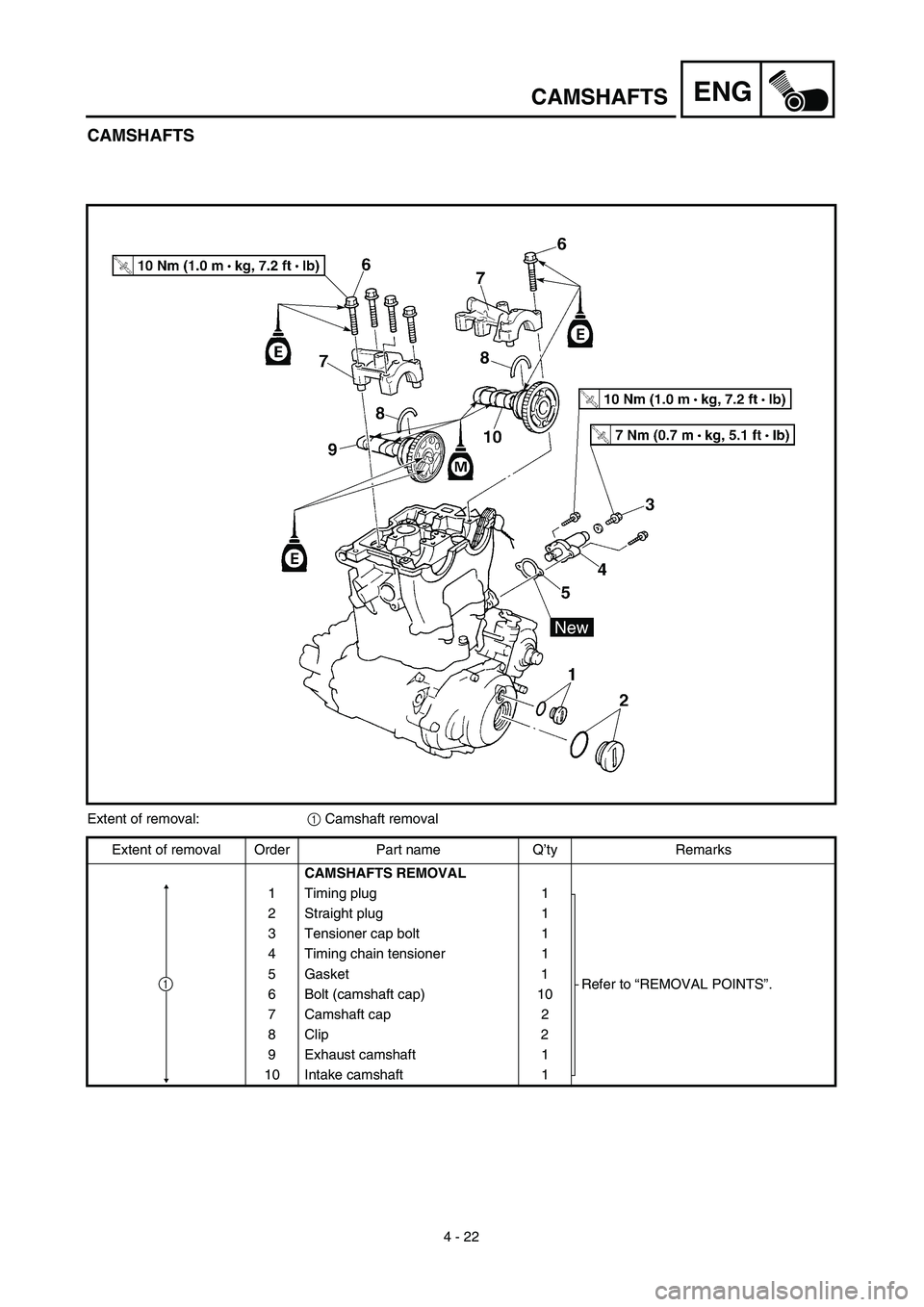

ENGCAMSHAFTS
CAMSHAFTS
Extent of removal:1 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFTS REMOVAL
1 Timing plug 1
Refer to “REMOVAL POINTS”. 2 Straight plug 1
3 Tensioner cap bolt 1
4 Timing chain tensioner 1
5 Gasket 1
6 Bolt (camshaft cap) 10
7 Camshaft cap 2
8 Clip 2
9 Exhaust camshaft 1
10 Intake camshaft 1
1

4 - 22
ENG

ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
NOCKENWELLE
Demontage-Arbeiten:
1
Nockenwellen demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
NOCKENWELLEN DEMONTIEREN
1 Schwungrad-Abdeckschraube 1
Siehe unter “AUSBAU”. 2 Rotorzapfen-Abdeckschraube 1
3 Steuerkettenspanner-Abdeckschraube 1
4 Steuerkettenspanner 1
5 Dichtung 1
6 Schraube (Nockenwellen-Lagerdeckel) 10
7 Nockenwellen-Lagerdeckel 2
8 Clip 2
9 Auslaß-Nockenwelle 1
10 Einlaß-Nockenwelle 1
1

ARBRES A CAMES
Organisation de la dépose:
1
Dépose de l’arbre à cames
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’ARBRE A CAMES
1 Bouchon de distribution 1
Se reporter à “POINTS DE DEPOSE”. 2 Bouchon droit 1
3 Boulon capuchon du tendeur 1
4 Tendeur de chaîne de distribution 1
5 Joint 1
6 Boulon (chapeau d’arbre à cames) 10
7 Chapeau d’arbre à cames 2
8 Clip de clavetage 2
9 Arbre à cames d’échappement 1
10 Arbre à cames d’admission 1
1

ÁRBOLES DE LEVAS
Alcance de la extracción:
1
Extracción del árbol de levas
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LOS ÁRBOLES DE
LEVAS
1 Tapón de distribución1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 2 Tapón recto 1
3 Perno de la tapa del tensor 1
4 Tensor de la cadena de distribución1
5 Junta 1
6 Perno (tapa del árbol de levas) 10
7 Tapa del árbol de levas 2
8 Clip 2
9Árbol de levas (escape) 1
10Árbol de levas (admisión) 1
1

4 - 23
ENGCAMSHAFTS
REMOVAL POINTS
Camshaft
1. Remove:
Timing plug 1
Straight plug 2
2. Align:
“I” mark
With stationary pointer.
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the “I” mark a on the rotor with the
stationary pointer b on the crankcase
cover. When the “I” mark is aligned with
the stationary pointer, the piston is at the
Top Dead Center (T.D.C.).
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d
on the intake camshaft must align with the
cylinder head surface, as shown in the
illustration.
If there is no clearance, rotate the crank-
shaft counterclockwise one turn.
1
2
b
a
3. Loosen:
Tensioner cap bolt 1
4. Remove:
Timing chain tensioner 2
5. Remove:
Bolt (camshaft cap) 1
Camshaft caps 2
NOTE:
Remove the bolts (camshaft cap) in a criss-
cross pattern, working from the outside in.
CAUTION:
The bolts (camshaft cap) must be removed
evenly to prevent damage to the cylinder
head, camshafts or camshaft caps.
1
2
1
2

ENG

4 - 23
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
AUSBAU
Nockenwelle
1. Demontieren:

Schwungrad-Abdeckschrau-
be
1


Rotorzapfen-Abdeckschrau-
be
2

2. Ausrichten:

I-Markierung
(auf Gehäusemarkierung)
Arbeitsschritte

Kurbelwelle mit einem Schrau-
benschlüssel gegen den Uhr-
zeigersinn drehen.

I-Markierung
a
am Rotor mit
der Markierung
b
am Kurbel-
gehäusedeckel ausrichten.
Wenn die I-Markierung mit der
Markierung des Kurbelgehäu-
sedekkels fluchtet, steht der
Kolben im oberen Totpunkt
(OT).
HINWEIS:


Der Kolben steht im oberen Tot-
punkt, wenn die Markierung
c
an der AuslaßNockenwelle und
d
an der Einlaß-Nokkenwelle
laut Abbildung mit der Zylinder-
kopfkante fluchtet.

Wenn kein Spiel vorhanden ist,
die Kurbelwelle um eine ganze
Umdrehung gegen den Uhrzei-
gersinn drehen.
3. Lockern:


Steuerkettenspanner-Ab-
deckschraube
1
4. Demontieren:

Steuerkettenspanner
2

5. Demontieren:

Schraube (Nockenwellen-
Lagerdeckel)
1

Nockenwellen-Lagerdeckel
2

HINWEIS:

Die Schrauben der Nockenwellen-
Lagerdekkel kreuzweise von außen
nach innen herausschrauben.
ACHTUNG:

Die Schrauben der Nockenwellen-
Lagerdeckel müssen gleichmäßig
herausgeschraubt werden, um Be-
schädigung an Zylinderkopf, Nok-
kenwellen und Lagerdeckeln zu
vermeiden.

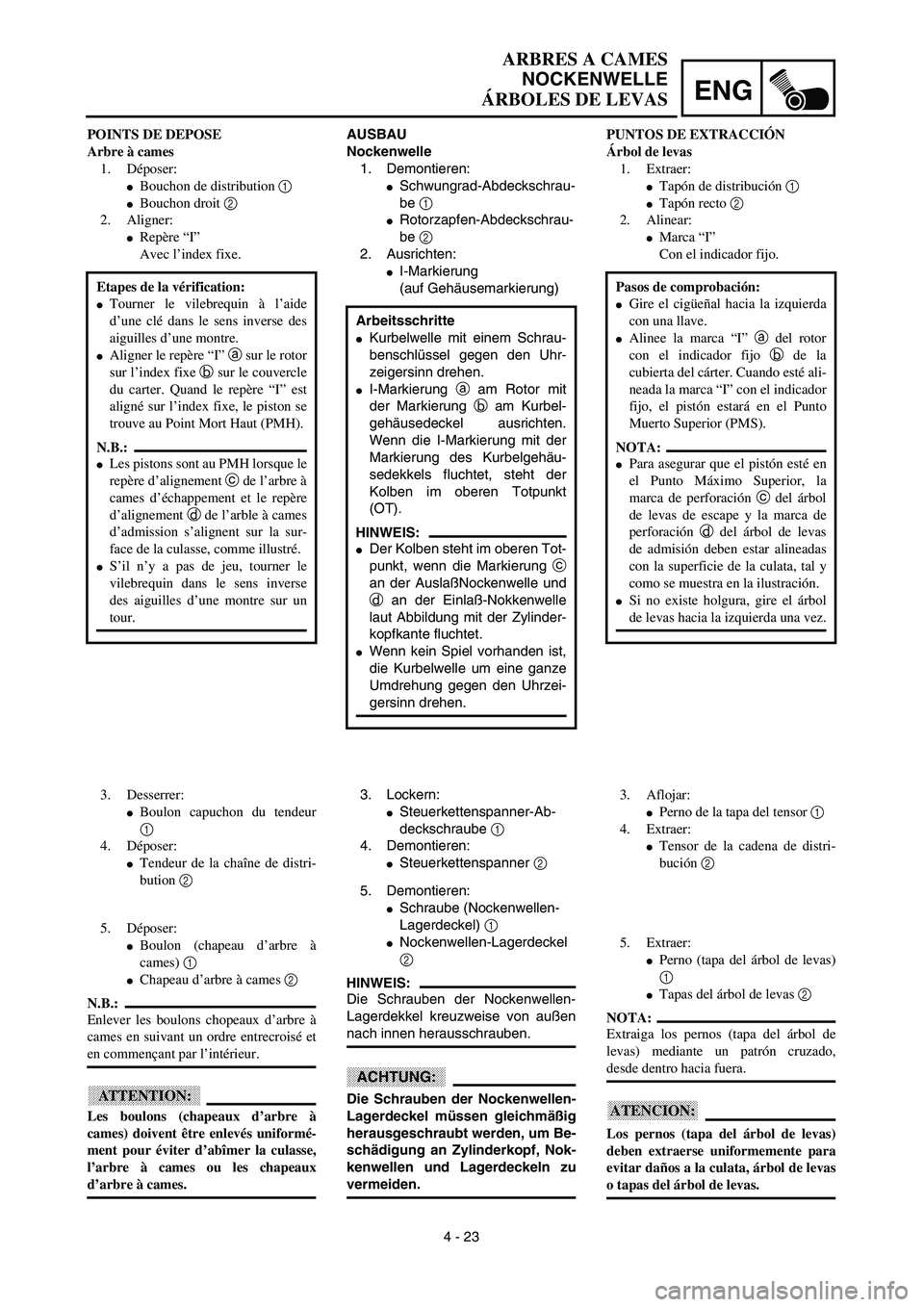

POINTS DE DEPOSE
Arbre à cames
1. Déposer:

Bouchon de distribution
1


Bouchon droit
2

2. Aligner:

Repère “I”
Avec l’index fixe.
Etapes de la vérification:

Tourner le vilebrequin à l’aide
d’une clé dans le sens inverse des
aiguilles d’une montre.

Aligner le repère “I”
a
sur le rotor
sur l’index fixe
b
sur le couvercle
du carter. Quand le repère “I” est
aligné sur l’index fixe, le piston se
trouve au Point Mort Haut (PMH).
N.B.:


Les pistons sont au PMH lorsque le
repère d’alignement
c
de l’arbre à
cames d’échappement et le repère
d’alignement
d
de l’arble à cames
d’admission s’alignent sur la sur-
face de la culasse, comme illustré.

S’il n’y a pas de jeu, tourner le
vilebrequin dans le sens inverse
des aiguilles d’une montre sur un
tour.
3. Desserrer:


Boulon capuchon du tendeur
1

4. Déposer:

Tendeur de la chaîne de distri-
bution
2

5. Déposer:

Boulon (chapeau d’arbre à
cames)
1


Chapeau d’arbre à cames
2

N.B.:

Enlever les boulons chopeaux d’arbre à
cames en suivant un ordre entrecroisé et
en commençant par l’intérieur.
ATTENTION:

Les boulons (chapeaux d’arbre à
cames) doivent être enlevés uniformé-
ment pour éviter d’abîmer la culasse,
l’arbre à cames ou les chapeaux
d’arbre à cames.PUNTOS DE EXTRACCIÓN
Árbol de levas
1. Extraer:

Tapón de distribución
1


Tapón recto
2

2. Alinear:

Marca “I”
Con el indicador fijo.
Pasos de comprobación:

Gire el cigüeñal hacia la izquierda
con una llave.

Alinee la marca “I”
a del rotor
con el indicador fijo b de la
cubierta del cárter. Cuando esté ali-
neada la marca “I” con el indicador
fijo, el pistón estará en el Punto
Muerto Superior (PMS).
NOTA:
Para asegurar que el pistón esté en
el Punto Máximo Superior, la
marca de perforación c del árbol
de levas de escape y la marca de
perforación d del árbol de levas
de admisión deben estar alineadas
con la superficie de la culata, tal y
como se muestra en la ilustración.
Si no existe holgura, gire el árbol
de levas hacia la izquierda una vez.
3. Aflojar:
Perno de la tapa del tensor 1
4. Extraer:
Tensor de la cadena de distri-
bución 2
5. Extraer:
Perno (tapa del árbol de levas)
1
Tapas del árbol de levas 2
NOTA:
Extraiga los pernos (tapa del árbol de
levas) mediante un patrón cruzado,
desde dentro hacia fuera.
ATENCION:
Los pernos (tapa del árbol de levas)
deben extraerse uniformemente para
evitar daños a la culata, árbol de levas
o tapas del árbol de levas.

4 - 24

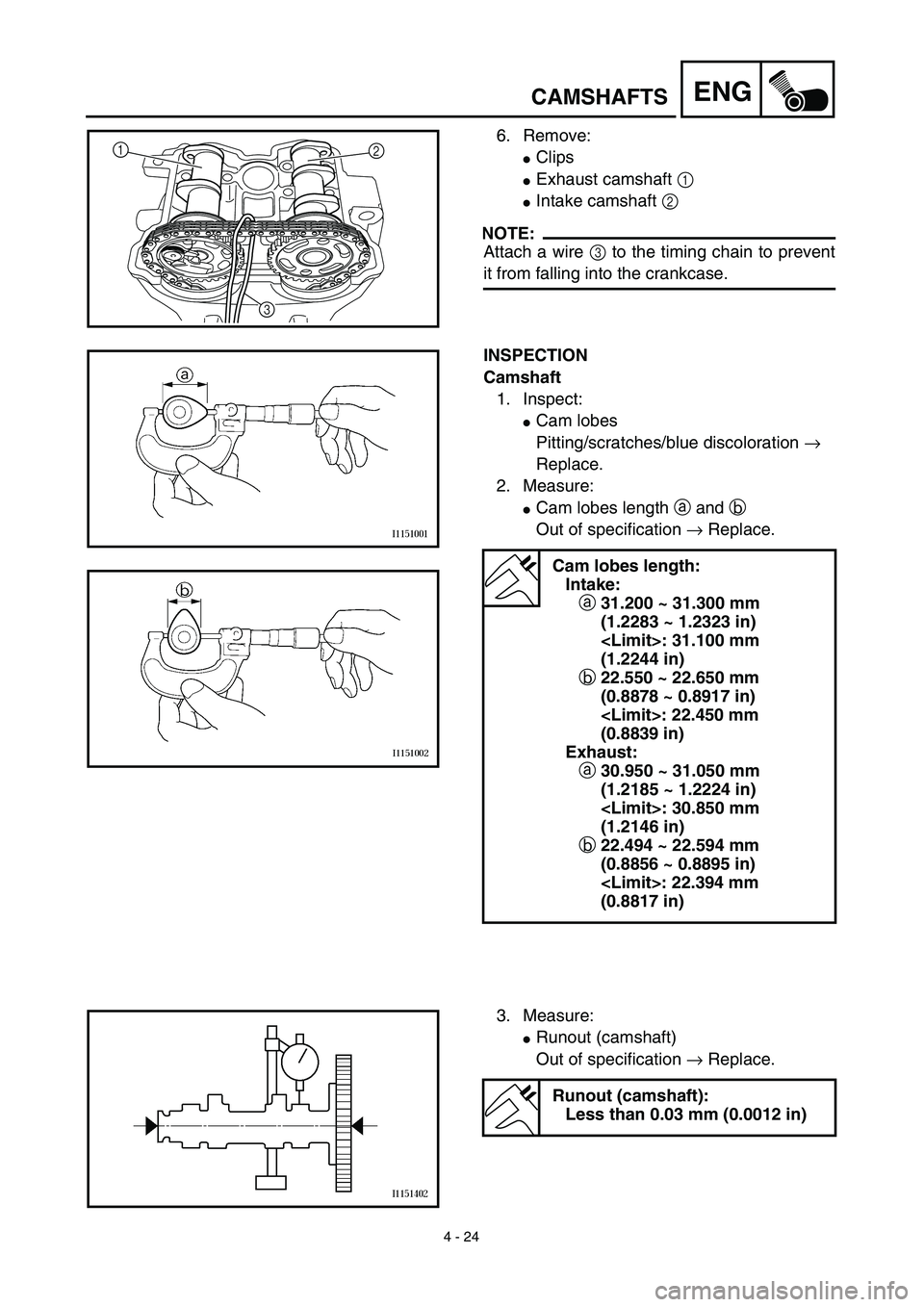

ENGCAMSHAFTS
6. Remove:
Clips
Exhaust camshaft 1
Intake camshaft 2
NOTE:
Attach a wire 3 to the timing chain to prevent
it from falling into the crankcase.
1
2
3
INSPECTION
Camshaft
1. Inspect:
Cam lobes
Pitting/scratches/blue discoloration →
Replace.
2. Measure:
Cam lobes length a and b
Out of specification → Replace.
Cam lobes length:
Intake:
a31.200 ~ 31.300 mm
(1.2283 ~ 1.2323 in)
: 31.100 mm
(1.2244 in)
b22.550 ~ 22.650 mm
(0.8878 ~ 0.8917 in)
: 22.450 mm
(0.8839 in)
Exhaust:
a30.950 ~ 31.050 mm
(1.2185 ~ 1.2224 in)
: 30.850 mm
(1.2146 in)
b22.494 ~ 22.594 mm
(0.8856 ~ 0.8895 in)
: 22.394 mm
(0.8817 in)
3. Measure:
Runout (camshaft)
Out of specification → Replace.
Runout (camshaft):
Less than 0.03 mm (0.0012 in)

ENG
4 - 24

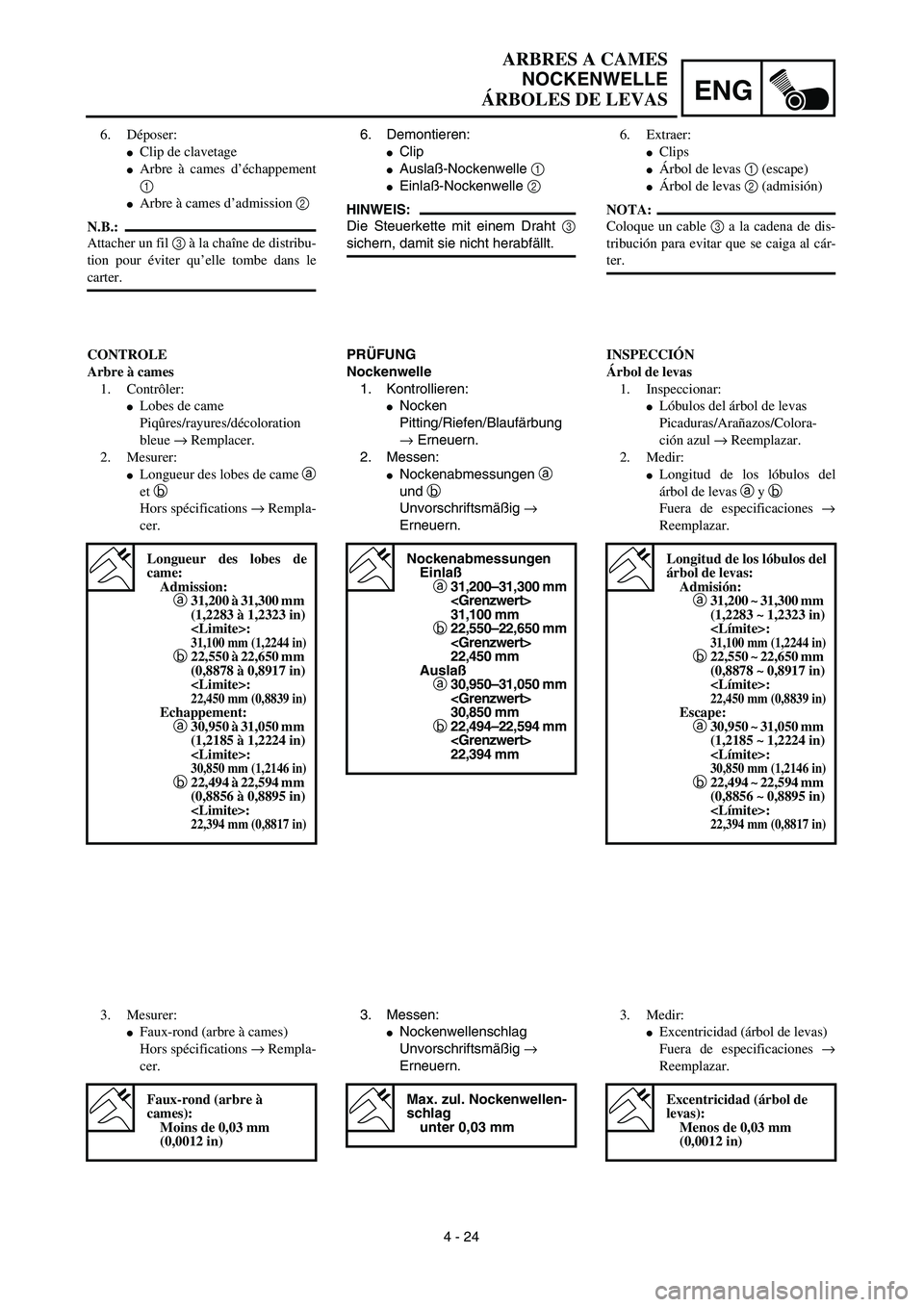

ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
6. Demontieren:
Clip
Auslaß-Nockenwelle 1
Einlaß-Nockenwelle 2
HINWEIS:
Die Steuerkette mit einem Draht 3
sichern, damit sie nicht herabfällt.
PRÜFUNG
Nockenwelle
1. Kontrollieren:
Nocken
Pitting/Riefen/Blaufärbung
→ Erneuern.
2. Messen:
Nockenabmessungen a
und b
Unvorschriftsmäßig →
Erneuern.
Nockenabmessungen
Einlaß
a31,200–31,300 mm

31,100 mm
b22,550–22,650 mm

22,450 mm
Auslaß
a30,950–31,050 mm

30,850 mm
b22,494–22,594 mm

22,394 mm
3. Messen:
Nockenwellenschlag
Unvorschriftsmäßig →
Erneuern.
Max. zul. Nockenwellen-
schlag
unter 0,03 mm
6. Déposer:
Clip de clavetage
Arbre à cames d’échappement
1
Arbre à cames d’admission 2
N.B.:
Attacher un fil 3 à la chaîne de distribu-
tion pour éviter qu’elle tombe dans le
carter.
CONTROLE
Arbre à cames
1. Contrôler:
Lobes de came
Piqûres/rayures/décoloration
bleue → Remplacer.
2. Mesurer:
Longueur des lobes de came a
et b
Hors spécifications → Rempla-
cer.
Longueur des lobes de
came:
Admission:
a31,200 à 31,300 mm
(1,2283 à 1,2323 in)
:
31,100 mm (1,2244 in)b22,550 à 22,650 mm
(0,8878 à 0,8917 in)
:
22,450 mm (0,8839 in)Echappement:
a30,950 à 31,050 mm
(1,2185 à 1,2224 in)
:
30,850 mm (1,2146 in)b22,494 à 22,594 mm
(0,8856 à 0,8895 in)
:
22,394 mm (0,8817 in)
3. Mesurer:
Faux-rond (arbre à cames)
Hors spécifications → Rempla-
cer.
Faux-rond (arbre à
cames):
Moins de 0,03 mm
(0,0012 in)
6. Extraer:
Clips
Árbol de levas 1 (escape)
Árbol de levas 2 (admisión)
NOTA:
Coloque un cable 3 a la cadena de dis-
tribución para evitar que se caiga al cár-
ter.
INSPECCIÓN
Árbol de levas
1. Inspeccionar:
Lóbulos del árbol de levas
Picaduras/Arañazos/Colora-
ción azul → Reemplazar.
2. Medir:
Longitud de los lóbulos del
árbol de levas a y b
Fuera de especificaciones →
Reemplazar.
Longitud de los lóbulos del
árbol de levas:
Admisión:
a31,200 ~ 31,300 mm
(1,2283 ~ 1,2323 in)
:
31,100 mm (1,2244 in)b22,550 ~ 22,650 mm
(0,8878 ~ 0,8917 in)
:
22,450 mm (0,8839 in)Escape:
a30,950 ~ 31,050 mm
(1,2185 ~ 1,2224 in)
:
30,850 mm (1,2146 in)b22,494 ~ 22,594 mm
(0,8856 ~ 0,8895 in)
:
22,394 mm (0,8817 in)
3. Medir:
Excentricidad (árbol de levas)
Fuera de especificaciones →
Reemplazar.
Excentricidad (árbol de
levas):
Menos de 0,03 mm
(0,0012 in)

4 - 25
ENGCAMSHAFTS
4. Measure:
Camshaft-to-cap clearance
Out of specification → Measure cam-
shaft journal diameter.
Camshaft-to-cap clearance:
0.020 ~ 0.054 mm
(0.0008 ~ 0.0021 in)
: 0.08 mm (0.003 in)
Measurement steps:
Install the camshaft onto the cylinder
head.
Position a strip of Plastigauge® 1 onto the
camshaft.
Install the circlip, dowel pins and camshaft
caps.
T R..
Bolt (camshaft cap):
10 Nm (1.0 m • kg, 7.2 ft • lb)
NOTE:
Tighten the bolts (camshaft cap) in a criss-
cross pattern from innermost to outer
caps.
Do not turn the camshaft when measuring
clearance with the Plastigauge®.
Remove the camshaft caps and measure
the width of the Plastigauge
® 1.
5. Measure:
Camshaft journal diameter a
Out of specification → Replace the
camshaft.
Within specification → Replace cam-
shaft case and camshaft caps as a set.
Camshaft sprocket
1. Inspect:
Camshaft sprocket 1
Wear/damage → Replace the camshaft
assembly and timing chain as a set.
Camshaft journal diameter:
21.967 ~ 21.980 mm
(0.8648 ~ 0.8654 in)
