YAMAHA WR 450F 2004 Owners Manual

4 - 85
ENG

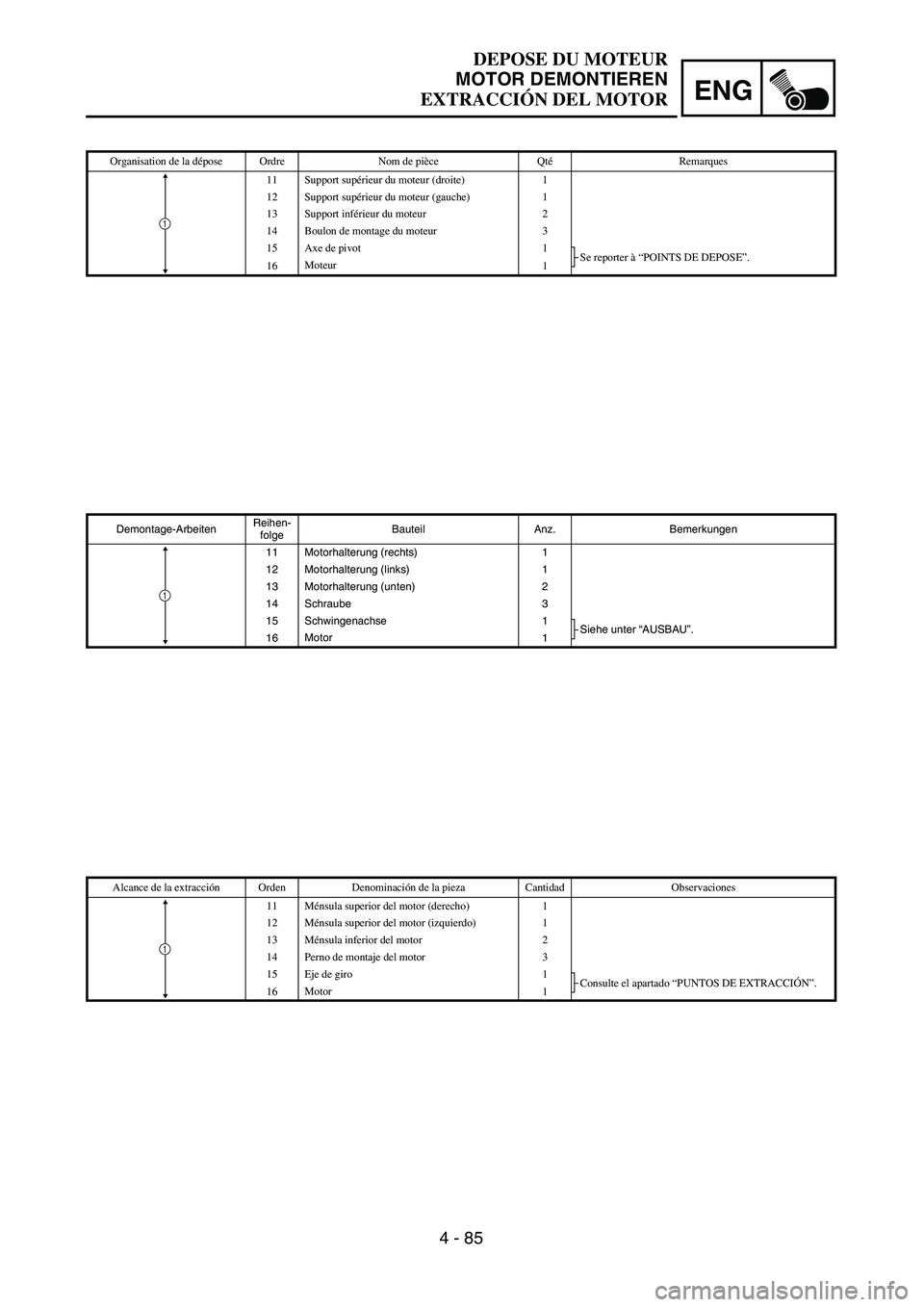

Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Support supérieur du moteur (droite) 1
12 Support supérieur du moteur (gauche) 1
13 Support inférieur du moteur 2
14 Boulon de montage du moteur 3
15 Axe de pivot 1
Se reporter à “POINTS DE DEPOSE”.
16Moteur
1
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Motorhalterung (rechts) 1
12 Motorhalterung (links) 1
13 Motorhalterung (unten) 2
14 Schraube 3
15 Schwingenachse 1
Siehe unter “AUSBAU”.
16Motor
1
1
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Ménsula superior del motor (derecho) 1
12 Ménsula superior del motor (izquierdo) 1
13 Ménsula inferior del motor 2
14 Perno de montaje del motor 3
15 Eje de giro 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
16Motor
1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
EXTRACCIÓN DEL MOTOR

4 - 86
ENGENGINE REMOVAL
EC4M3000

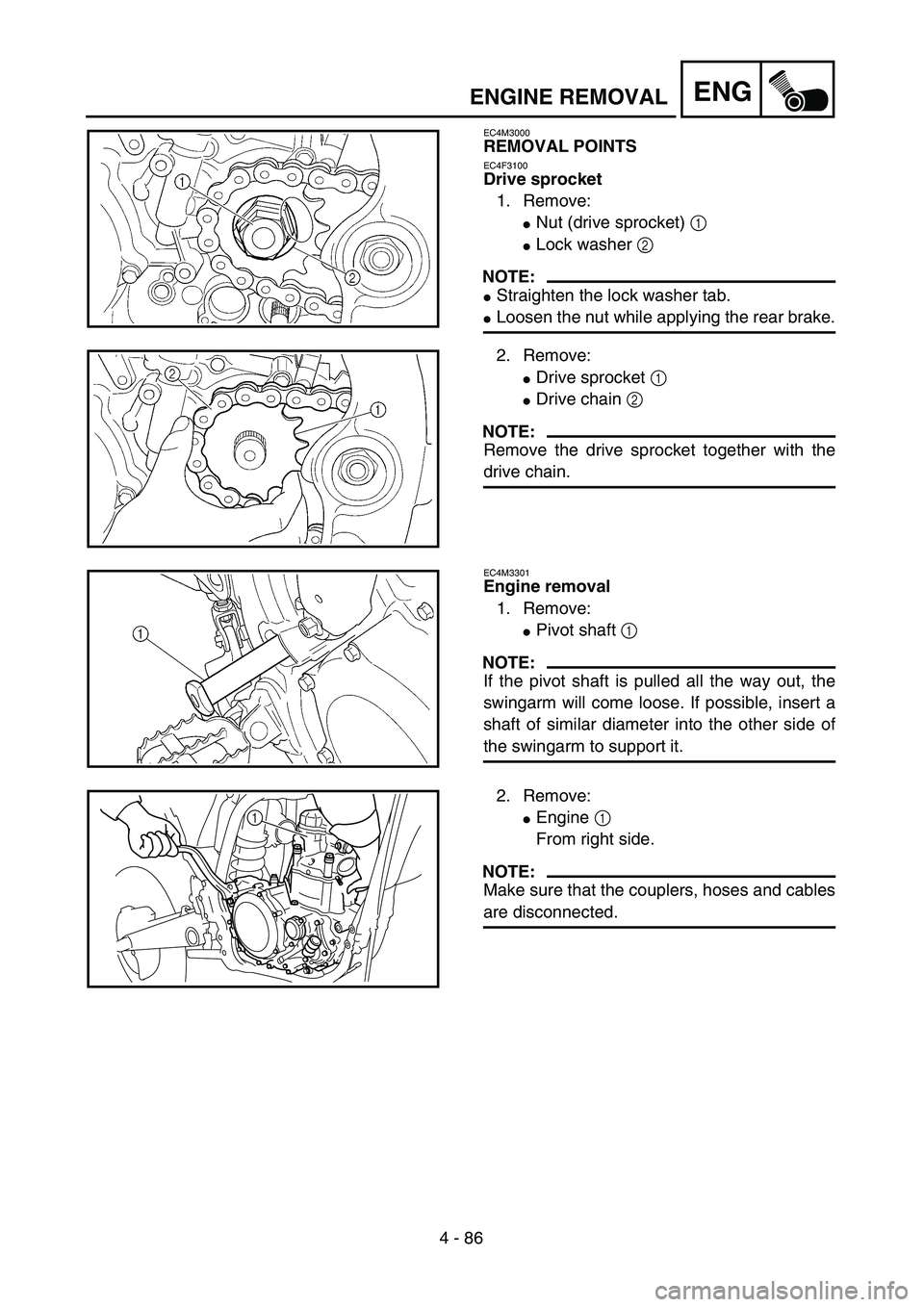

REMOVAL POINTS
EC4F3100
Drive sprocket
1. Remove:
Nut (drive sprocket) 1
Lock washer 2
NOTE:
Straighten the lock washer tab.
Loosen the nut while applying the rear brake.
2. Remove:
Drive sprocket 1
Drive chain 2
NOTE:
Remove the drive sprocket together with the
drive chain.
EC4M3301
Engine removal
1. Remove:
Pivot shaft 1
NOTE:
If the pivot shaft is pulled all the way out, the
swingarm will come loose. If possible, insert a
shaft of similar diameter into the other side of
the swingarm to support it.
2. Remove:
Engine 1
From right side.
NOTE:
Make sure that the couplers, hoses and cables
are disconnected.
1

ENG
4 - 86
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
EXTRACCIÓN DEL MOTOR
AUSBAU
Antriebsritzel
1. Demontieren:
Mutter (Antriebsritzel) 1
Sicherungsscheibe 2
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen.
Beim Lockern der Mutter die Hin-
terradbremse betätigen.
2. Demontieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette
gleichzeitig ausbauen.
Motor demontieren
1. Demontieren:
Schwingenachse 1
HINWEIS:
Durch Herausziehen der Schwingen-
achse wird die Schwinge gelöst. Um
dies zu vermeiden, eine Schraube
gleichen Durchmessers an der ande-
ren Seite einstecken.
2. Demontieren:
Motor 1
(von der rechten Seite)
HINWEIS:
Sicherstellen, daß zuvor alle Steck-
verbinder, Schläuche und Seilzüge

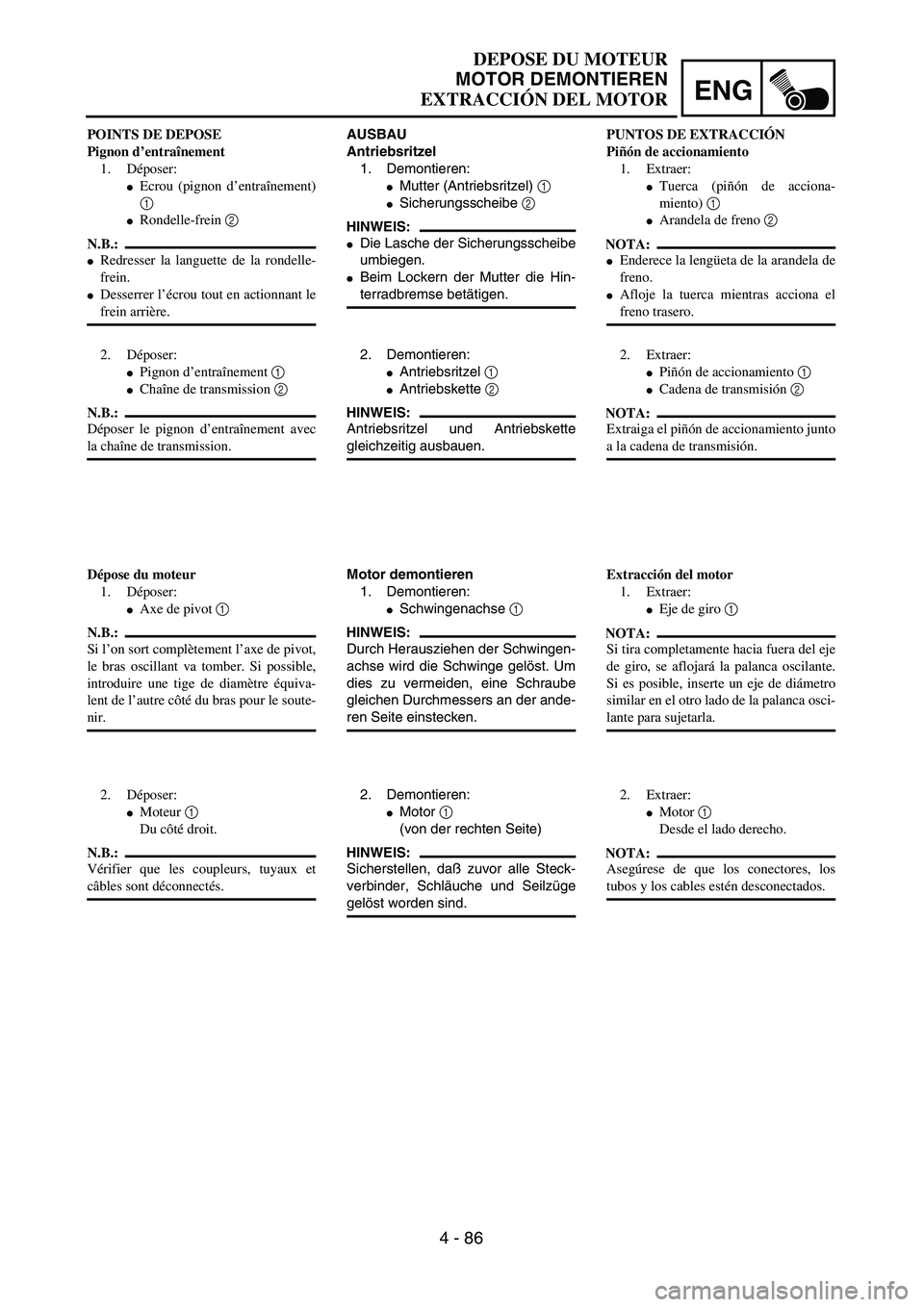

gelöst worden sind. POINTS DE DEPOSE
Pignon d’entraînement
1. Déposer:
Ecrou (pignon d’entraînement)
1
Rondelle-frein 2
N.B.:
Redresser la languette de la rondelle-
frein.
Desserrer l’écrou tout en actionnant le
frein arrière.
2. Déposer:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Déposer le pignon d’entraînement avec
la chaîne de transmission.
Dépose du moteur
1. Déposer:
Axe de pivot 1
N.B.:
Si l’on sort complètement l’axe de pivot,
le bras oscillant va tomber. Si possible,
introduire une tige de diamètre équiva-
lent de l’autre côté du bras pour le soute-
nir.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
Vérifier que les coupleurs, tuyaux et
câbles sont déconnectés.PUNTOS DE EXTRACCIÓN
Piñón de accionamiento
1. Extraer:
Tuerca (piñón de acciona-
miento) 1
Arandela de freno 2
NOTA:
Enderece la lengüeta de la arandela de
freno.
Afloje la tuerca mientras acciona el
freno trasero.
2. Extraer:
Piñón de accionamiento 1
Cadena de transmisión 2
NOTA:
Extraiga el piñón de accionamiento junto
a la cadena de transmisión.
Extracción del motor
1. Extraer:
Eje de giro 1
NOTA:
Si tira completamente hacia fuera del eje
de giro, se aflojará la palanca oscilante.
Si es posible, inserte un eje de diámetro
similar en el otro lado de la palanca osci-
lante para sujetarla.
2. Extraer:
Motor 1
Desde el lado derecho.
NOTA:
Asegúrese de que los conectores, los
tubos y los cables estén desconectados.

4 - 87
ENGENGINE REMOVAL
EC4M5000

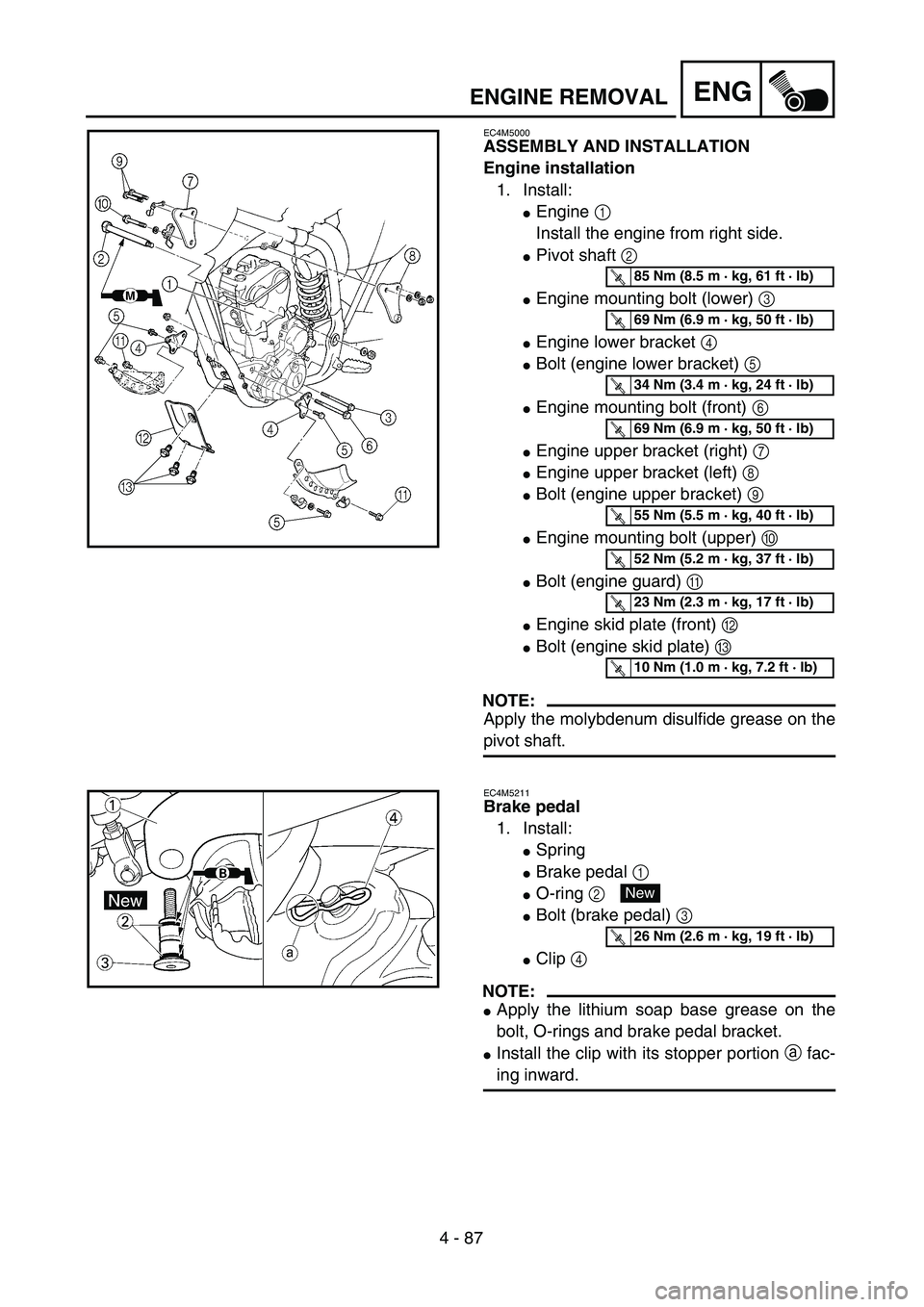

ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine 1
Install the engine from right side.
Pivot shaft 2
Engine mounting bolt (lower) 3
Engine lower bracket 4
Bolt (engine lower bracket) 5
Engine mounting bolt (front) 6
Engine upper bracket (right) 7
Engine upper bracket (left) 8
Bolt (engine upper bracket) 9
Engine mounting bolt (upper) 0
Bolt (engine guard) A
Engine skid plate (front) B
Bolt (engine skid plate) C
NOTE:
Apply the molybdenum disulfide grease on the
pivot shaft.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..52 Nm (5.2 m · kg, 37 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
EC4M5211
Brake pedal
1. Install:
Spring
Brake pedal 1
O-ring 2
Bolt (brake pedal) 3
Clip 4
NOTE:
Apply the lithium soap base grease on the
bolt, O-rings and brake pedal bracket.
Install the clip with its stopper portion a fac-
ing inward.
New
T R..26 Nm (2.6 m · kg, 19 ft · lb)

ENG
4 - 87
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
EXTRACCIÓN DEL MOTOR
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor 1
(von der rechten Seite)
Schwingenachse 2
Schraube (unten) 3
Motorhalterung (unten) 4
Schraube (Motorhalterung)
5
Schraube (vorn) 6
Motorhalterung (oben, rechts)
7
Motorhalterung (oben, links)
8
Schraube (Motorhalterung)
9
Schraube (oben) 0
Schraube (motorschutz) A
Motorschutzblech (vorn) B
Schraube (Motorschutz-
blech) C
HINWEIS:
Molybdändisulfidfett auf die Schwin-
genachse auftragen.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..52 Nm (5,2 m · kg, 37 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Fußbremshebel
1. Montieren:
Feder
Fußbremshebel 1
O-Ring 2
Schraube (Fußbremshebel)
3
Clip 4
HINWEIS:
Lithiumfett auf Schraube, O-Ringe
und Fußbremshebel-Halterung
auftragen.
Den Clip so einsetzen, daß der An-
schlag a nach innen weist.
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)

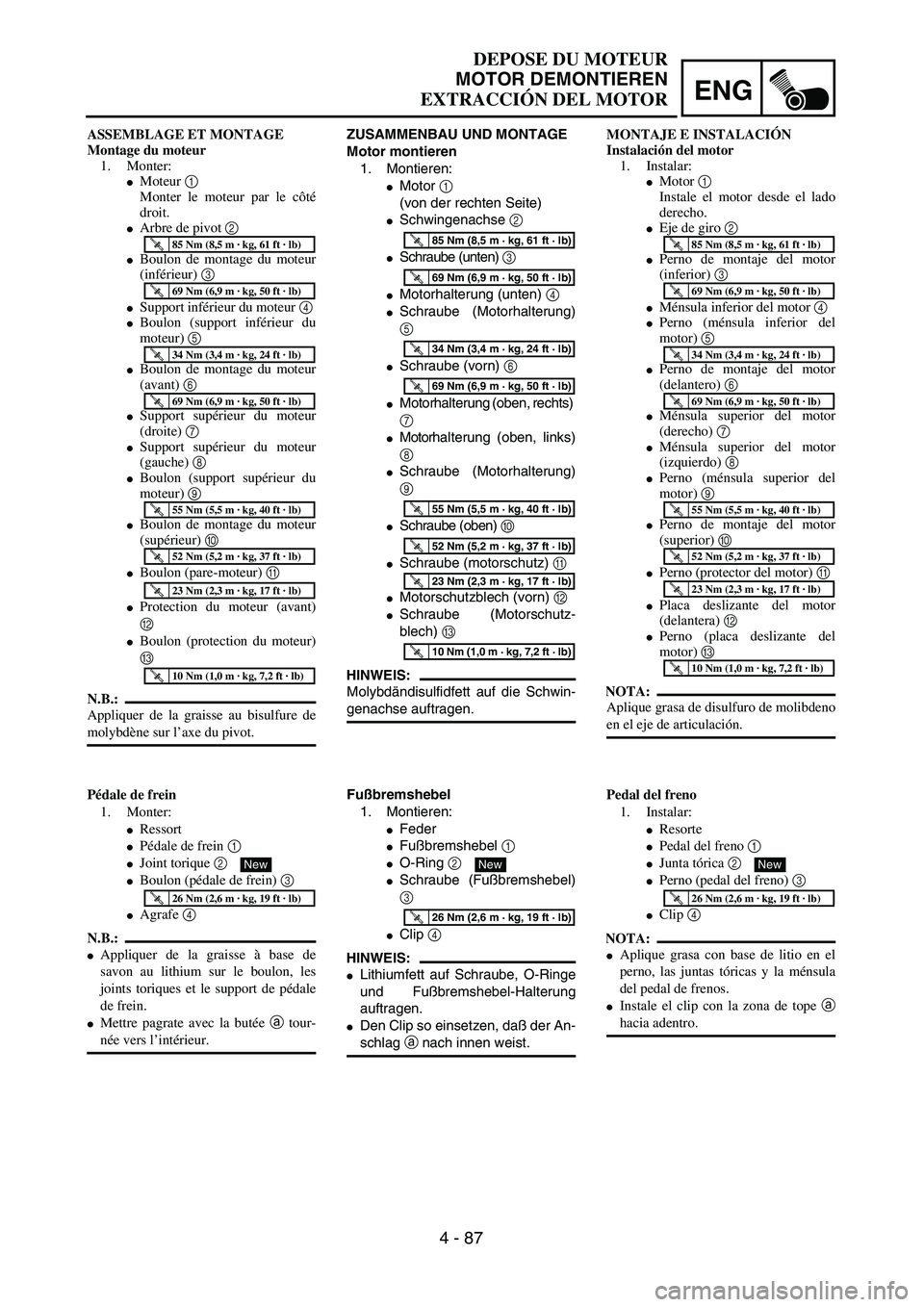

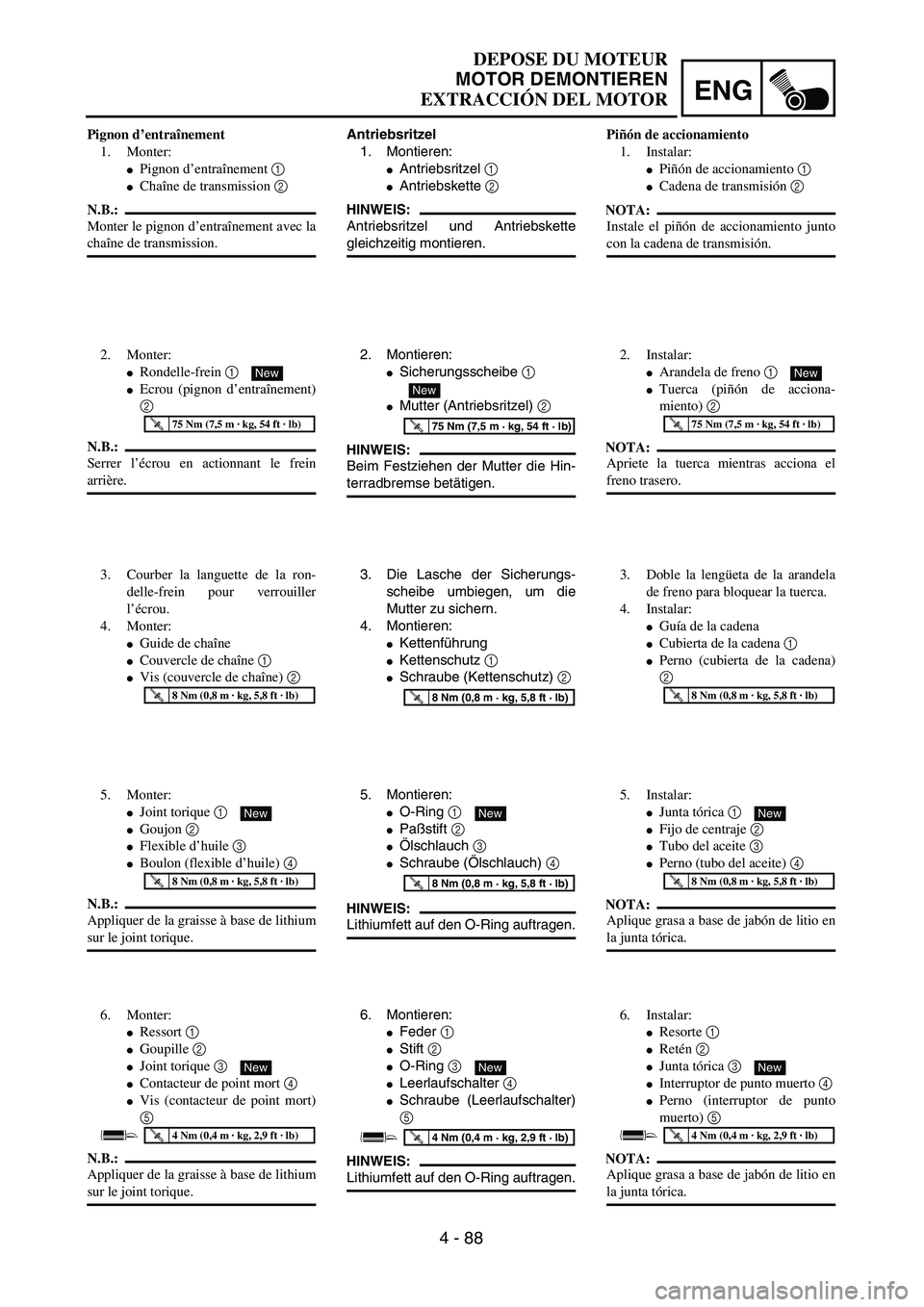

ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté
droit.
Arbre de pivot 2
Boulon de montage du moteur
(inférieur) 3
Support inférieur du moteur 4 Boulon (support inférieur du
moteur) 5
Boulon de montage du moteur
(avant) 6
Support supérieur du moteur
(droite) 7
Support supérieur du moteur
(gauche) 8
Boulon (support supérieur du
moteur) 9
Boulon de montage du moteur
(supérieur) 0
Boulon (pare-moteur) A
Protection du moteur (avant)
B
Boulon (protection du moteur)
C
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur l’axe du pivot.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..52 Nm (5,2 m · kg, 37 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de frein
1. Monter:
Ressort
Pédale de frein 1
Joint torique 2
Boulon (pédale de frein) 3
Agrafe 4
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le boulon, les
joints toriques et le support de pédale
de frein.
Mettre pagrate avec la butée a tour-
née vers l’intérieur.
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)
MONTAJE E INSTALACIÓN
Instalación del motor
1. Instalar:
Motor 1
Instale el motor desde el lado
derecho.
Eje de giro 2
Perno de montaje del motor
(inferior) 3
Ménsula inferior del motor 4 Perno (ménsula inferior del
motor) 5
Perno de montaje del motor
(delantero) 6
Ménsula superior del motor
(derecho) 7
Ménsula superior del motor
(izquierdo) 8
Perno (ménsula superior del
motor) 9
Perno de montaje del motor
(superior) 0
Perno (protector del motor) A
Placa deslizante del motor
(delantera) B
Perno (placa deslizante del
motor) C
NOTA:
Aplique grasa de disulfuro de molibdeno
en el eje de articulación.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..52 Nm (5,2 m · kg, 37 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pedal del freno
1. Instalar:
Resorte
Pedal del freno 1
Junta tórica 2
Perno (pedal del freno) 3
Clip 4
NOTA:
Aplique grasa con base de litio en el
perno, las juntas tóricas y la ménsula
del pedal de frenos.
Instale el clip con la zona de tope a
hacia adentro.
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)

4 - 88
ENGENGINE REMOVAL

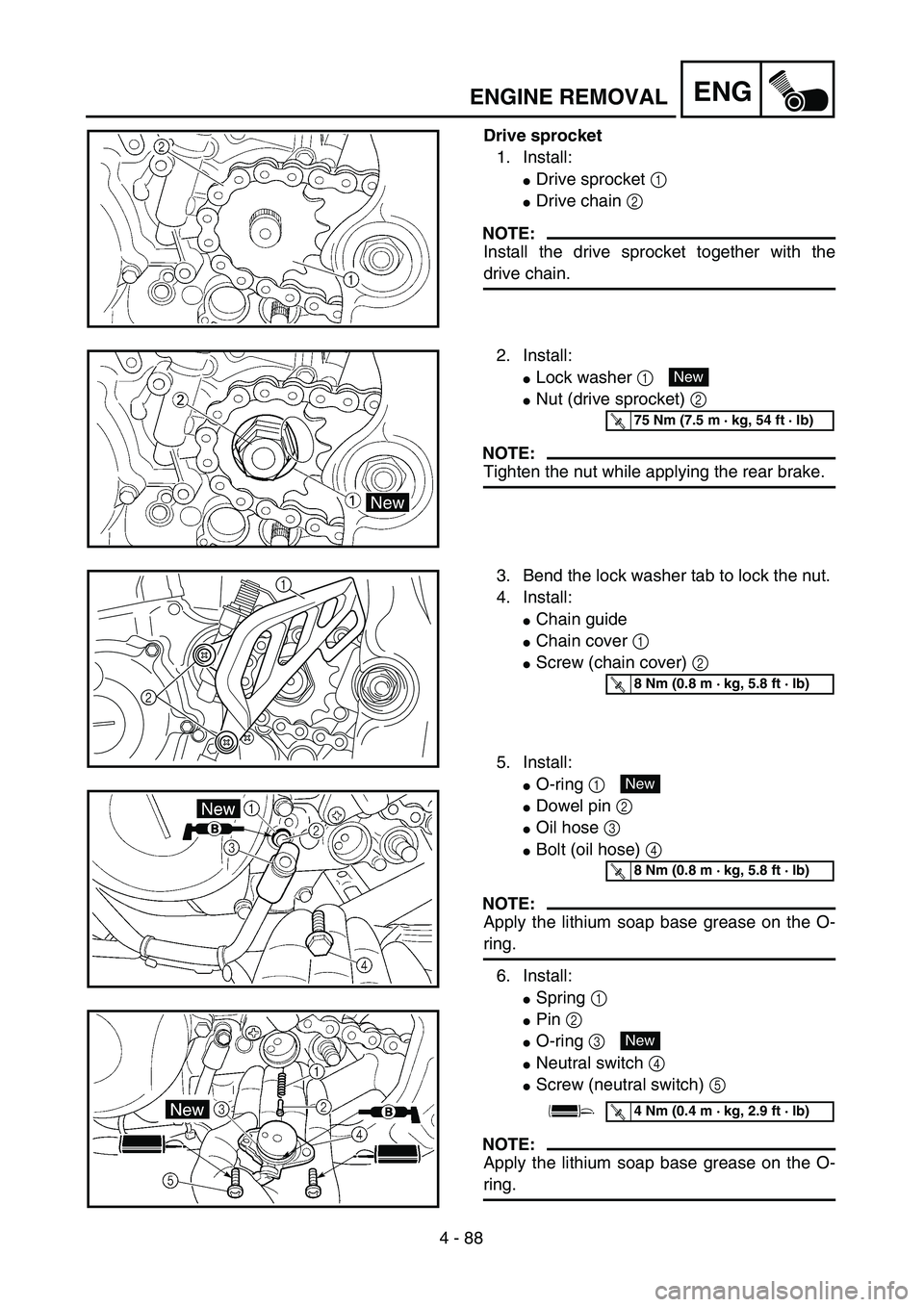

Drive sprocket
1. Install:
Drive sprocket 1
Drive chain 2
NOTE:
Install the drive sprocket together with the
drive chain.
2. Install:
Lock washer 1
Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
3. Bend the lock washer tab to lock the nut.
4. Install:
Chain guide
Chain cover 1
Screw (chain cover) 2
5. Install:
O-ring 1
Dowel pin 2
Oil hose 3
Bolt (oil hose) 4
NOTE:
Apply the lithium soap base grease on the O-
ring.
6. Install:
Spring 1
Pin 2
O-ring 3
Neutral switch 4
Screw (neutral switch) 5
NOTE:
Apply the lithium soap base grease on the O-
ring.
21T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
New
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
New
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)

ENG
4 - 88
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
EXTRACCIÓN DEL MOTOR
Antriebsritzel
1. Montieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette
gleichzeitig montieren.
2. Montieren:
Sicherungsscheibe 1
Mutter (Antriebsritzel) 2
HINWEIS:
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Die Lasche der Sicherungs-
scheibe umbiegen, um die
Mutter zu sichern.
4. Montieren:
Kettenführung
Kettenschutz 1
Schraube (Kettenschutz) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Montieren:
O-Ring 1
Paßstift 2
Ölschlauch 3
Schraube (Ölschlauch) 4
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
New
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
6. Montieren:
Feder 1
Stift 2
O-Ring 3
Leerlaufschalter 4
Schraube (Leerlaufschalter)
5
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
New
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Pignon d’entraînement
1. Monter:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec la
chaîne de transmission.
2. Monter:
Rondelle-frein 1
Ecrou (pignon d’entraînement)
2
N.B.:
Serrer l’écrou en actionnant le frein
arrière.
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Courber la languette de la ron-
delle-frein pour verrouiller
l’écrou.
4. Monter:
Guide de chaîne
Couvercle de chaîne 1
Vis (couvercle de chaîne) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Monter:
Joint torique 1
Goujon 2
Flexible d’huile 3
Boulon (flexible d’huile) 4
N.B.:
Appliquer de la graisse à base de lithium
sur le joint torique.
New
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
6. Monter:
Ressort 1
Goupille 2
Joint torique 3
Contacteur de point mort 4
Vis (contacteur de point mort)
5
N.B.:
Appliquer de la graisse à base de lithium
sur le joint torique.
New
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Piñón de accionamiento
1. Instalar:
Piñón de accionamiento 1
Cadena de transmisión 2
NOTA:
Instale el piñón de accionamiento junto
con la cadena de transmisión.
2. Instalar:
Arandela de freno 1
Tuerca (piñón de acciona-
miento) 2
NOTA:
Apriete la tuerca mientras acciona el
freno trasero.
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Doble la lengüeta de la arandela
de freno para bloquear la tuerca.
4. Instalar:
Guía de la cadena
Cubierta de la cadena 1
Perno (cubierta de la cadena)
2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Instalar:
Junta tórica 1
Fijo de centraje 2
Tubo del aceite 3
Perno (tubo del aceite) 4
NOTA:
Aplique grasa a base de jabón de litio en
la junta tórica.
New
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
6. Instalar:
Resorte 1
Retén 2
Junta tórica 3
Interruptor de punto muerto 4
Perno (interruptor de punto
muerto) 5
NOTA:
Aplique grasa a base de jabón de litio en
la junta tórica.
New
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

4 - 89

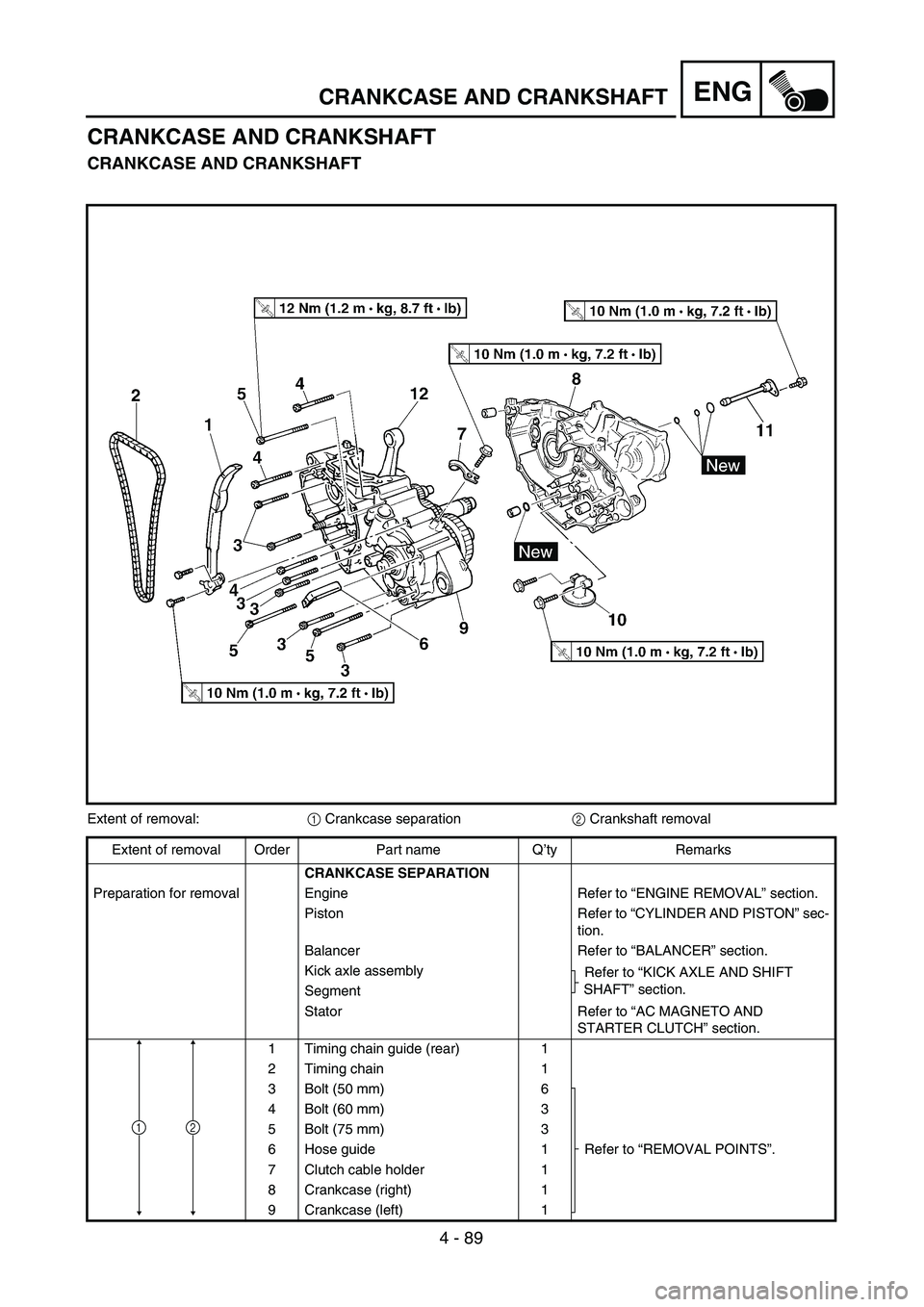

ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:1 Crankcase separation2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE SEPARATION
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” sec-
tion.
Balancer Refer to “BALANCER” section.
Kick axle assembly
Refer to “KICK AXLE AND SHIFT
SHAFT” section.
Segment
Stator Refer to “AC MAGNETO AND
STARTER CLUTCH” section.
1 Timing chain guide (rear) 1
2 Timing chain 1
3 Bolt (50 mm) 6
Refer to “REMOVAL POINTS”. 4 Bolt (60 mm) 3
5 Bolt (75 mm) 3
6 Hose guide 1
7 Clutch cable holder 1
8 Crankcase (right) 1
9 Crankcase (left) 1
21

4 - 89
ENG

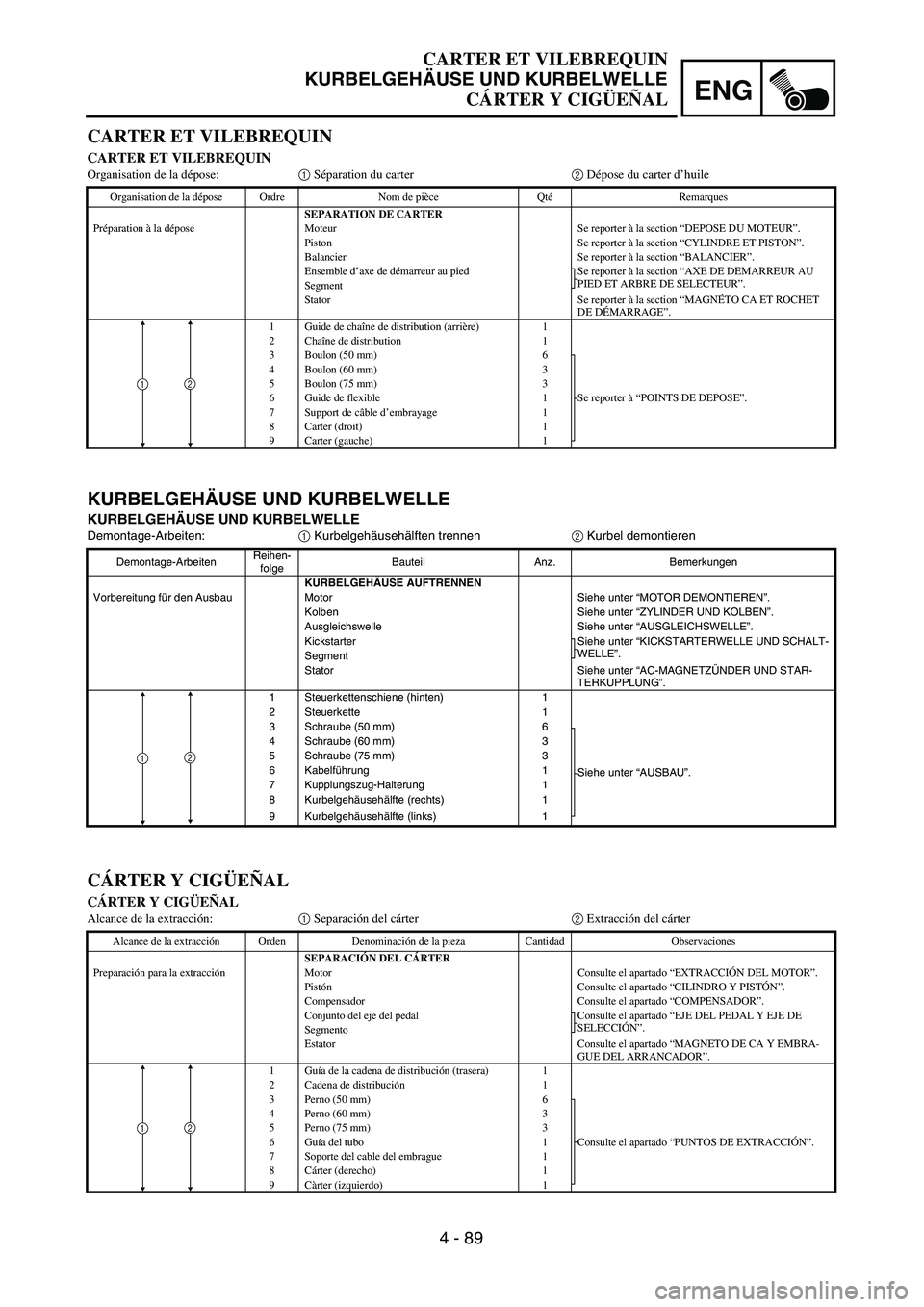

CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:1 Kurbelgehäusehälften trennen2 Kurbel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE AUFTRENNEN
Vorbereitung für den Ausbau Motor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
Kickstarter Siehe unter “KICKSTARTERWELLE UND SCHALT-
WELLE”.
Segment
Stator Siehe unter “AC-MAGNETZÜNDER UND STAR-
TERKUPPLUNG”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Schraube (50 mm) 6
Siehe unter “AUSBAU”. 4 Schraube (60 mm) 3
5 Schraube (75 mm) 3
6 Kabelführung 1
7 Kupplungszug-Halterung 1
8 Kurbelgehäusehälfte (rechts) 1
9 Kurbelgehäusehälfte (links) 1
12
CARTER ET VILEBREQUIN
CARTER ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter2 Dépose du carter d’huile
Organisation de la dépose Ordre Nom de pièce QtéRemarques
SEPARATION DE CARTER
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET PISTON”.
Balancier Se reporter à la section “BALANCIER”.
Ensemble d’axe de démarreur au pied Se reporter à la section “AXE DE DEMARREUR AU
PIED ET ARBRE DE SELECTEUR”.
Segment
Stator Se reporter à la section “MAGNÉTO CA ET ROCHET
DE DÉMARRAGE”.
1 Guide de chaîne de distribution (arrière) 1
2 Chaîne de distribution 1
3 Boulon (50 mm) 6
Se reporter à “POINTS DE DEPOSE”. 4 Boulon (60 mm) 3
5 Boulon (75 mm) 3
6 Guide de flexible 1
7 Support de câble d’embrayage 1
8 Carter (droit) 1
9 Carter (gauche) 1
12
CÁRTER Y CIGÜEÑAL
CÁRTER Y CIGÜEÑAL
Alcance de la extracción:1 Separación del cárter2 Extracción del cárter
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
SEPARACIÓN DEL CÁRTER
Preparación para la extracción Motor Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Pistón Consulte el apartado “CILINDRO Y PISTÓN”.
Compensador Consulte el apartado “COMPENSADOR”.
Conjunto del eje del pedal Consulte el apartado “EJE DEL PEDAL Y EJE DE
SELECCIÓN”.
Segmento
Estator Consulte el apartado “MAGNETO DE CA Y EMBRA-
GUE DEL ARRANCADOR”.
1Guía de la cadena de distribución (trasera) 1
2 Cadena de distribución1
3 Perno (50 mm) 6
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 4 Perno (60 mm) 3
5 Perno (75 mm) 3
6Guía del tubo 1
7 Soporte del cable del embrague 1
8Cárter (derecho) 1
9Càrter (izquierdo) 1
12

4 - 90

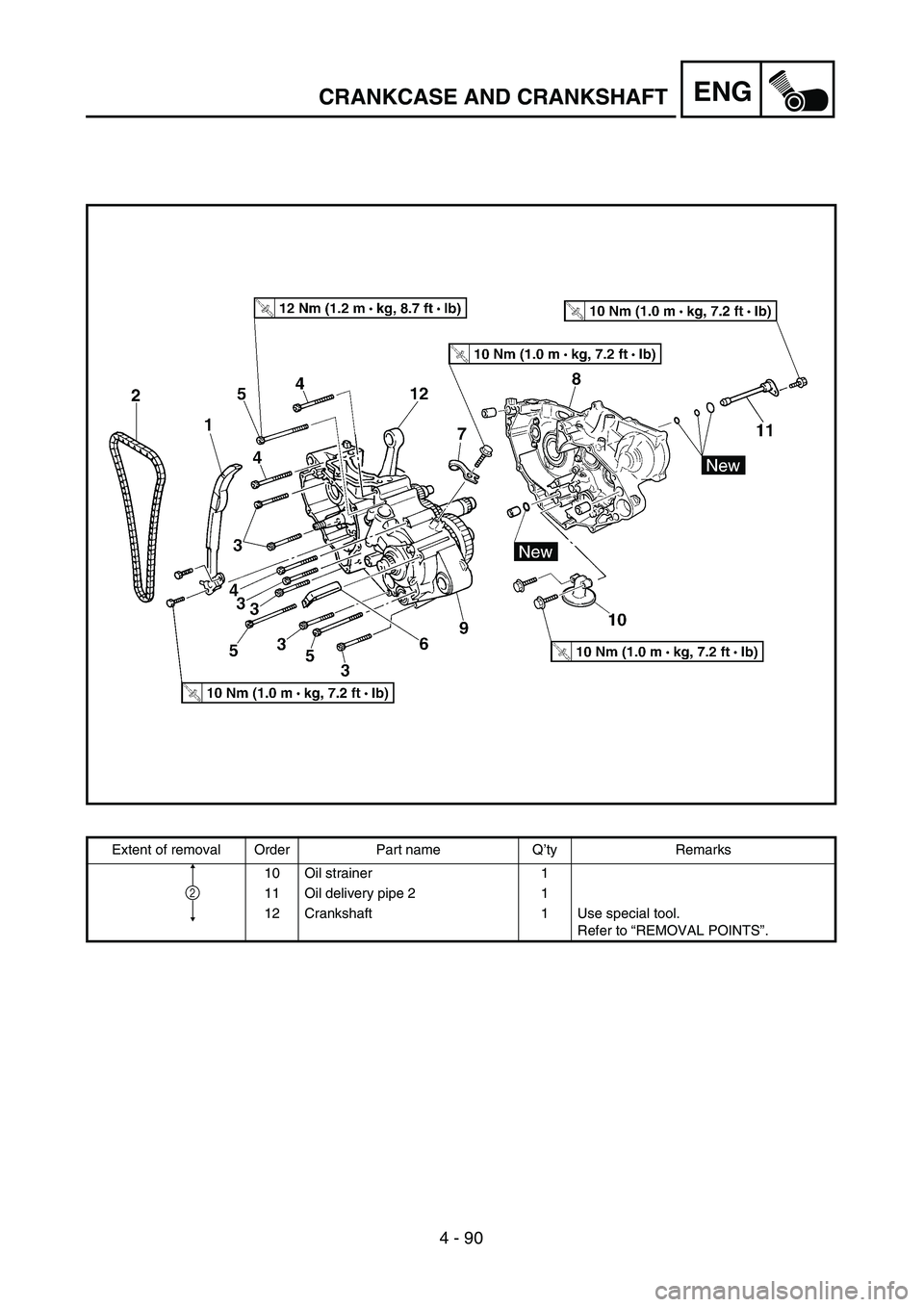

ENGCRANKCASE AND CRANKSHAFT
Extent of removal Order Part name Q’ty Remarks
10 Oil strainer 1
11 Oil delivery pipe 2 1
12 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2
