YAMAHA WR 450F 2005 Owners Manual

–+ELEC
BOITIER CDI COMMANDE PAR PRESSION ABSOLUE DE LA TUBULURE
D’ADMISSION
Un système d’allumage CDI commandé par pression absolue de la tubulure d’admission est utilisé dans la WR450F.
Le microordinateur du boîtier CDI détecte le régime du moteur et la position du papillon et détermine ainsi
l’avance à l’allumage optimale à toutes les vitesses. Ceci permet une réponse rapide du moteur en fonction des
différentes conditions de roulage.






Fonction du composant







Principe de la commande tridimensionnelle
Traditionnellement, l’avance à l’allumage était
commandée par le régime du moteur (commande
bidimensionnelle).
Toutefois, l’avance à l’allumage est également
influencée par la charge du moteur. Par conséquent,
on obtiendra une avance à l’allumage précise en
prenant également en compte l’ouverture du
papillon (commande tridimensionnelle).
Représentation en 3D de l’avance à l’allumage
(différente des caractéristiques actuelles)
Composant Fonction
TPS (capteur de position de
papillon des gaz)Détecte l’ouverture du papillon et la transmet à l’ordinateur du boîtier CDI
sous forme de signal d’ouverture du papillon.
Bobine d’excitation Détecte les tours du rotor et les transmet à l’ordinateur du boîtier CDI sous
forme de signaux de régime du moteur.
Boîtier CDI Les signaux du TPS et du capteur de la bobine d’excitation sont analysés par
l’ordinateur du boîtier CDI qui règle dès lors l’avance à l’allumage en fonc-
tion des besoins.
Capteur de position de
papillon des gazBoîtier
CDIBobine
d’allumage
Bobine
d’excitationAlternateur avec rotor à
aimantation permanente
Séquence d’allumage
Ouv
er
tur
e
du p
ap
il
lo
n d
es
gazRég
ime
du

m
ot
e
ur
BOITIER CDI COMMANDE PAR PRESSION ABSOLUE DE
LA TUBULURE D’ADMISSION
6 - 2

–+ELEC
KENNFELDGESTEUERTE ZÜNDUNG
Die WR450F ist mit einer kennfeldgesteuerten Zündung ausgestattet.
Der Mikroprozessor in der Zündbox errechnet aus der Motordrehzahl und der Drosselklappen-Posi-
tion die optimale Zündverstellung über den gesamten Betriebsbereich. Auf diese Weise kann erzielt
werden, daß der Motor unter verschiedenen Betriebsbedingungen rasch anspricht.





Funktion der Bauteile






Prinzip der Kennfeldsteuerung
Konventionelle, 2-dimensionale Zündsysteme
steuern die Zündung lediglich in Abhängigkeit
der Motordrehzahl.
Optimale Zündverstellung kann jedoch nur
dann erfolgen, wenn auch die Motorlast in
Betracht gezogen wird. Ein präziseres, 3-
dimensionales Zündsystem bezieht also die
Drosselklappen-Position mit ein.
3-dimensionales Zündzeitpunkt-Kennfeld
(gilt nicht zur Bezugnahme)
Bauteil Funktion
TPS
DrosselklappensensorErkennt die Drosselklappen-Position und leitet diese Information in
der Form eines Drosselklappen-Signals an den Mikroprozessor in
der Zündbox weiter.
Impulsgeber Erfaßt die Rotor-Umdrehungen und leitet diese Information in der
Form eines Motordrehzahl-Signals an den Mikroprozessor in der
Zündbox weiter.
Zündbox Der Mikroprozessor in der Zündbox empfängt die Signale des Dros-
selklappensensors und des Impulsgebers und paßt damit die Zünd-
verstellung an den Betriebsbedingungen an.
DrosselklappensensorZündboxZündspule
ImpulsgeberLichtmaschinenrotor
Zündzeitpunkt
Dro
sse
lk
la
ppen
öf
fn
ungMoto
r
dr
eh
za
hl
KENNFELDGESTEUERTE ZÜNDUNG
6 - 2

–+ELEC
UNIDAD CDI CONTROLADA POR MAPA
En la WR450F se utiliza un sistema de encendido CDI controlado por mapa.
El microprocesador de la unidad CDI detecta el régimen del motor y la posición del acelerador y con ello
determina el reglaje óptimo del encendido a todos los regímenes. De este modo se consigue una rápida res-
puesta al acelerador de acuerdo con las diferentes condiciones de conducción.






Función del componente







Principio del control tridimensional
Tradicionalmente, el reglaje del encendido se con-
trolaba únicamente por las revoluciones del motor
(control bidimensional).
Sin embargo, el reglaje del encendido necesita
avance también por carga del motor. Por tanto, el
reglaje del encendido se puede determinar aña-
diendo la abertura del gas para determinar el reglaje
(control tridimensional).
Mapa de imagen tridimensional del reglaje del encendido
(diferente de las características reales)
Componente Función
TPS (sensor de posición del
acelerador)Detecta la apertura de la válvula de mariposa y la transmite al procesador de
la unidad CDI en forma de señal de apertura del gas.
Bobina captadora Detecta la señal de las revoluciones del rotor y la transmite al procesador de
la unidad CDI en forma de señal de revoluciones del motor.
Unidad CDI El procesador de la unidad CDI analiza las señales del TPS y de la bobina
captadora y luego ajusta el reglaje del encendido según las necesidades de
utilización.
Sensor de posición del
aceleradorUnidad
CDIBobina de encendido
Bobina cap-
tadoraRotor de la magneto CA
Reglaje del
encendido
Ap
ert
ur
a
del
a
cel
er
ad
orRev
o
luc
ion
es
UNIDAD CDI CONTROLADA POR MAPA
6 - 2

–+ELEC
6 - 3

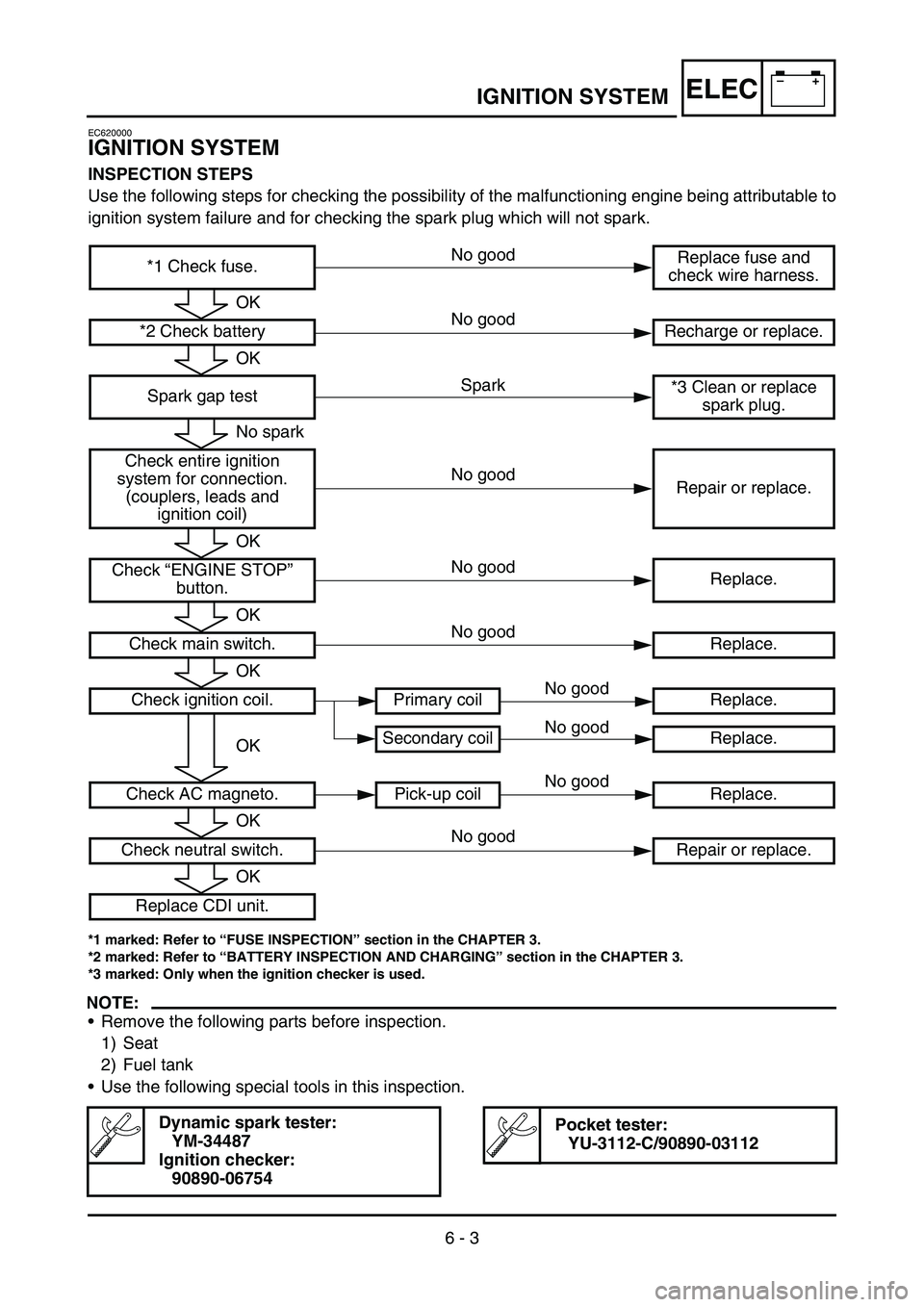

IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*1 marked: Refer to “FUSE INSPECTION” section in the CHAPTER 3.
*2 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
*3 marked: Only when the ignition checker is used.
NOTE:
Remove the following parts before inspection.
1) Seat
2) Fuel tank
Use the following special tools in this inspection.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754Pocket tester:
YU-3112-C/90890-03112
*1 Check fuse.Replace fuse and
check wire harness.
*2 Check battery Recharge or replace.
Spark gap test*3 Clean or replace
spark plug.
Check entire ignition
system for connection.
(couplers, leads and
ignition coil)Repair or replace.
Check “ENGINE STOP”
button.Replace.
Check main switch. Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check AC magneto. Pick-up coil Replace.
Check neutral switch. Repair or replace.
Replace CDI unit.
OK
OK
No spark
OK
OK
OK
OK
OK
OK
Spark No good
No good
No good
No good
No good No good
No good
No good
No good

–+ELEC
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre la procédure ci-dessous pour déterminer si le mauvais fonctionnement du moteur est dû à une panne
dans le circuit d’allumage et pour vérifier une bougie qui ne produit pas d’étincelle.
*1: Se reporter à la section “CONTROLE DES FUSIBLES” au CHAPITRE 3.
*2: Se reporter à la section “CONTROLE ET CHARGE DE LA BATTERIE” au CHAPITRE 3.
*3: seulement quant le contrôleur d’allumage est utilisé.
N.B.:
Déposer les pièces suivantes avant le contrôle.
1) Selle
2) Réservoir de carburant
Utiliser les outils spéciaux suivants pendant le contrôle.
Testeur d’étincelle dynamique:
YM-34487
Contrôleur d’allumage:
90890-06754Multimètre:
YU-3112-C/90890-03112
*1 Contrôler le fusible.Remplacer le fusible et
contrôler le faisceau de fils.
*2 Contrôler la batterie Recharger ou remplacer.
Test de la longueur d’étincelle*3 Nettoyer ou rempla-
cer la bougie.
Contrôler les connexions de
l’ensemble du système d’allumage.
(fiches rapides, fils et bobine
d’allumage)Réparer ou remplacer.
Contrôler le bouton “ENGINE
STOP”.Remplacer.
Contrôler le contacteur à clé. Remplacer.
Contrôler la bobine d’allumage.Enroulement
primaireRemplacer.
Enroulement
secondaireRemplacer.
Contrôler l’alternateur avec
rotor à aimantation permanente.Bobine d’excita-
tionRemplacer.
Contrôler le contacteur de
point mort.Réparer ou remplacer.
Remplacer le boîtier CDI.
OK
OK
Pas d’étincelle
OK
OK
OK
OK
OK
OK
Etincelle Problème
Problème
Problème
Problème
Problème Problème
Problème
Problème
Problème
SYSTEME D’ALLUMAGE
6 - 3

–+ELEC
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zünd-
kerzenausfall.
*1: Siehe unter “SICHERUNG KONTROLLIEREN” in KAPITEL 3.
*2: Siehe unter “BATTERIE KONTROLLIEREN UND LADEN” in KAPITEL 3.
*3: Nur mit dem Zündungstester kontrollieren.
HINWEIS:
Vor der Kontrolle folgende Bauteile demontieren:
1) Sitzbank
2) Kraftstofftank
Folgendes Spezialwerkzeug für die Kontrolle verwenden:
Zündfunkenstrecken-Tester:
YM-34487
Zündungstester:
90890-06754Taschen-Multimeter:
YU-3112-C/90890-03112
*1 Sicherung kontrollieren.Sicherung erneuern
und Kabelbaum kon-
trollieren.
*2 Batterie kontrollieren. Laden, ggf. erneuern.
Zündfunkenstrecke kontrol-
lieren.*3Zündkerze reini-
gen, ggf. erneuern.
Kabelanschlüsse des gesam-
ten Zündsystems kontrollieren.
(Steckverbinder, Kabel,
Zündspule)Instand setzen, ggf.
erneuern.
Motorstoppschalter “ENGINE
STOP” kontrollieren.Erneuern.
Zündschalter kontrollieren. Erneuern.
Zündspule kontrollieren.Primärwick-
lungErneuern.
Sekundärwick-
lungErneuern.
Lichtmaschine kontrollieren. Impulsgeber Erneuern.
Leerlaufschalter kontrollieren.Instand setzen, ggf.
erneuern.
Zündbox erneuern.
In Ordnung
In Ordnung
Kein Funke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Funke vorhandenNicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
ZÜNDSYSTEM
6 - 3

–+ELEC
SISTEMA DE ENCENDIDO
PROCEDIMIENTO DE REVISIÓN
Utilice el procedimiento siguiente para verificar la posibilidad de que se esté produciendo un fallo del motor
atribuible a un fallo del sistema de encendido, así como para comprobar la bujía.
*1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
*3 marcado: Solo cuando se utiliza el comprobador de encendido.
NOTA:
Desmonte las piezas siguientes antes de proceder a la revisión.
1) Sillín
2) Depósito de combustible
Utilice las herramientas especiales siguientes en esta revisión.
Comprobador de bujías dinámico:
YM-34487
Comprobador de encendido:
90890-06754Comprobador de bolsillo:
YU-3112-C/90890-03112
*1 Comprobar fusible.Cambiar el fusible y com-
probar el mazo de cables.
*2 Comprobar batería Recargar o cambiar.
Comprobar bujía*3 Limpiar o cambiar la
bujía.
Comprobar las conexiones de
todo el sistema de encendido.
(acopladores, cables y bobina
de encendido)Reparar o cambiar.
Comprobar el botón “ENGINE
STOP”.Cambiar.
Comprobar el interruptor prin-
cipal.Cambiar.
Comprobar la bobina de
encendido.Bobina primaria Cambiar.
Bobina secundariaCambiar.
Comprobar la magneto CA. Bobina captadora Cambiar.
Comprobar el interruptor de
luz de punto muerto.Reparar o cambiar.
Cambiar la unidad CDI.
Correcto
Correcto
No hay chispa
Correcto
Correcto
Correcto
Correcto
Correcto
Correcto
Chispa Incorrecto
Incorrecto
Incorrecto
Incorrecto
Incorrecto Incorrecto
Incorrecto
Incorrecto
Incorrecto
SISTEMA DE ENCENDIDO
6 - 3

6 - 4
–+ELECIGNITION SYSTEM
SPARK GAP TEST
1. Disconnect the ignition coil from spark
plug.
2. Remove the ignition coil cap.
3. Connect the dynamic spark tester 1 (igni-
tion checker 2) as shown.
Ignition coil 3
Spark plug 4
ÈFor USA and CDN
ÉExcept for USA and CDN
4. Kick the kickstarter.
5. Check the ignition spark gap.
6. Start engine, and increase spark gap until
misfire occurs. (for USA and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
È
É
COUPLERS, LEADS AND IGNITION COIL
CONNECTION INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
Ignition coil and spark plug as they are fit-
ted
Push in the ignition coil until it closely
contacts the spark plug hole in the cylin-
der head cover.
EC625001
“ENGINE STOP” BUTTON INSPECTION
1. Inspect:
“ENGINE STOP” button conduct
No continuity while being pushed → Replace.
Continuity while being freed → Replace.
2. Inspect:
Rubber part
a
Tears/damage → Replace. Tester (+) lead
→ Black lead
1
Tester (–) lead
→ Black lead
2
B
1 B
2 Tester selec-
tor position
PUSH IN
Ω
×
×× × 1
FREE
a

–+ELEC
ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Das Zündkabel von der Zünd-
kerze abziehen.
2. Den Stecker von der Zündspule
abziehen.
3. Den Zündfunkenstrecken-Tester
1 (Zündungstester 2), wie in der
Abbildung gezeigt, anschließen.
Zündspule 3
Zündkerze 4
È
USA und CDN
É
Nicht USA und CDN
4. Den Kickstarter betätigen.
5. Die Zündfunkenstrecke kontrol-
lieren.
6. Den Motor starten und dann die
Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen
kommt. (USA und CDN)
Min. Zündfunkenstrecke:
6,0 mm (0,24 in)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen → Instand setzen,
ggf. erneuern.
Sitz der Zündspule und Zünd-
kerze
Die Zündspule eindrücken, bis
sie die Zündkerzenbohrung im
Zylinderkopfdekkel berührt.
MOTORSTOPPSCHALTER
“ENGINE STOP” KONTROLLIEREN
1. Kontrollieren:
Durchgang des Motorstopp-
schalters “ENGINE STOP”
Kein Durchgang, wenn gedrückt. →
Erneuern.
Durchgang, wenn freigegeben →
Erneuern.
2. Kontrollieren:
Gummiteil
a
Rissig/beschädigt → Erneuern. Meßkabel (+) → Schwarz 1
Meßkabel (–) → Schwarz 2
B
1 B
2 Meßgerät-
Wahlschal-
ter
EIN-
DRÜK-
KEN
Ω × 1
FREI-
GEBEN
TEST DE LA LONGUEUR
D’ETINCELLE
1. Déconnecter la bobine d’allumage
de la bougie.
2. Déposer le capuchon de la bobine
d’allumage.
3. Connecter le testeur dynamique
d’étincelle 1 (contrôleur d’allu-
mage 2) comme indiqué.
Bobine d’allumage 3
Bougie 4
È
USA et CDN
É
Sauf USA et CDN
4. Actionner le kick.
5. Contrôler la longueur d’étincelle
d’allumage.
6. Démarrer le moteur et augmenter la
longueur d’étincelle jusqu’à ce
qu’un raté se produise. (USA et
CDN)
Longueur d’étincelle mini-
mum:
6,0 mm (0,24 in)
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES, DES FILS
ET DE LA BOBINE D’ALLUMAGE
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
Bobine d’allumage et bougie en
place
Appuyer sur la bobine d’allu-
mage jusqu’à ce qu’elle soit en
contact étroit avec le trou de bou-
gie du couvre-culasse.
CONTROLE DU BOUTON
“ENGINE STOP”
1. Contrôler:
Continuité du bouton “ENGINE
STOP”
Pas de continuité lorsque enfoncé →
Remplacer.
Continuité lorsque relâché → Rempla-
cer.
2. Contrôler:
Pièce en caoutchouc
a
Déchirures/endommagement →
Remplacer. Fil (+) du multimètre → fil noir 1
Fil (–) du multimètre → fil noir 2
B
1 B
2 Position du
sélecteur du
multimètre
ENFON-
CE
Ω × 1RELA-
CHE
PRUEBA DE LA BUJÍA
1. Desconecte la bobina de encendido
de la bujía.
2. Retire la tapa de la bobina de encen-
dido.
3. Conecte el comprobador dinámico
1 (comprobador de encendido 2)
como se muestra.
Bobina de encendido 3
Bujía 4
È
USA y CDN
É
Excepto USA y CDN
4. Accione el pedal de arranque.
5. Compruebe la distancia entre elec-
trodos de la bujía.
6. Arranque el motor e incremente la
distancia entre electrodos hasta que
el encendido falle (USA y CDN).
Distancia entre electrodos
mínima:
6,0 mm (0,24 in)
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES,
CABLES Y BOBINA DE ENCENDIDO
1. Comprobar:
Conexión de acopladores y cables
Óxido/polvo/flojas/cortocircuito
→ Reparar o cambiar.
La bobina de encendido y la bujía
tal como están
Empuje la bobina de encendido
hacia adentro hasta que toque el
orificio de la bujía en la tapa de la
culata.
COMPROBACIÓN DEL BOTÓN
“ENGINE STOP”
1. Comprobar:
Conducto del botón “ENGINE
STOP”
No hay continuidad cuando se pulsa →
Cambiar.
Hay continuidad cuando se suelta →
Cambiar.
2. Comprobar:
Pieza de goma
a
Rotura/daños → Cambiar. Cable (+) del comprobador →
Cable negro 1
Cable (–) del comprobador →
Cable negro 2
B
1 B
2 Posición del
selector del
comprobador
EMPU-
JAR
Ω × 1SOL-
TAR
SYSTEME D’ALLUMAGE
ZÜNDSYSTEM
SISTEMA DE ENCENDIDO
6 - 4

6 - 5
–+ELECIGNITION SYSTEM
MAIN SWITCH INSPECTION
1. Inspect:
Main switch conduct
Continuous while the main switch is moved to
“OFF” → Replace.
Not continuous while the main switch is moved
to “ON” → Replace.
2. Inspect:
Main switch indicator light
Use 12 V battery.
Indicator light does not come on → Replace.
3. Inspect:
Rubber part a
Tears/damage → Replace. Tester (+) lead
→ Red lead
1
Tester (–) lead
→ Brown lead
2
R
1 Br
2 Tester selec-
tor position
ON
Ω
×
×× × 1
OFF
Battery (+) lead
→ Red/Black lead
1
Battery (–) lead
→ Black lead
2
a
EC626002
IGNITION COIL INSPECTION
1. Remove the ignition coil cap.
2. Inspect:
Primary coil resistance
Out of specification → Replace.
Tester (+) lead
→ Orange lead
1
Tester (–) lead
→ Black lead
2
Primary coil
resistanceTester selector
position
0.08 ~ 0.10
Ω at
20 °C (68 °F)Ω
× 1
