ESP YAMAHA WR 450F 2006 Owners Manual

ENG

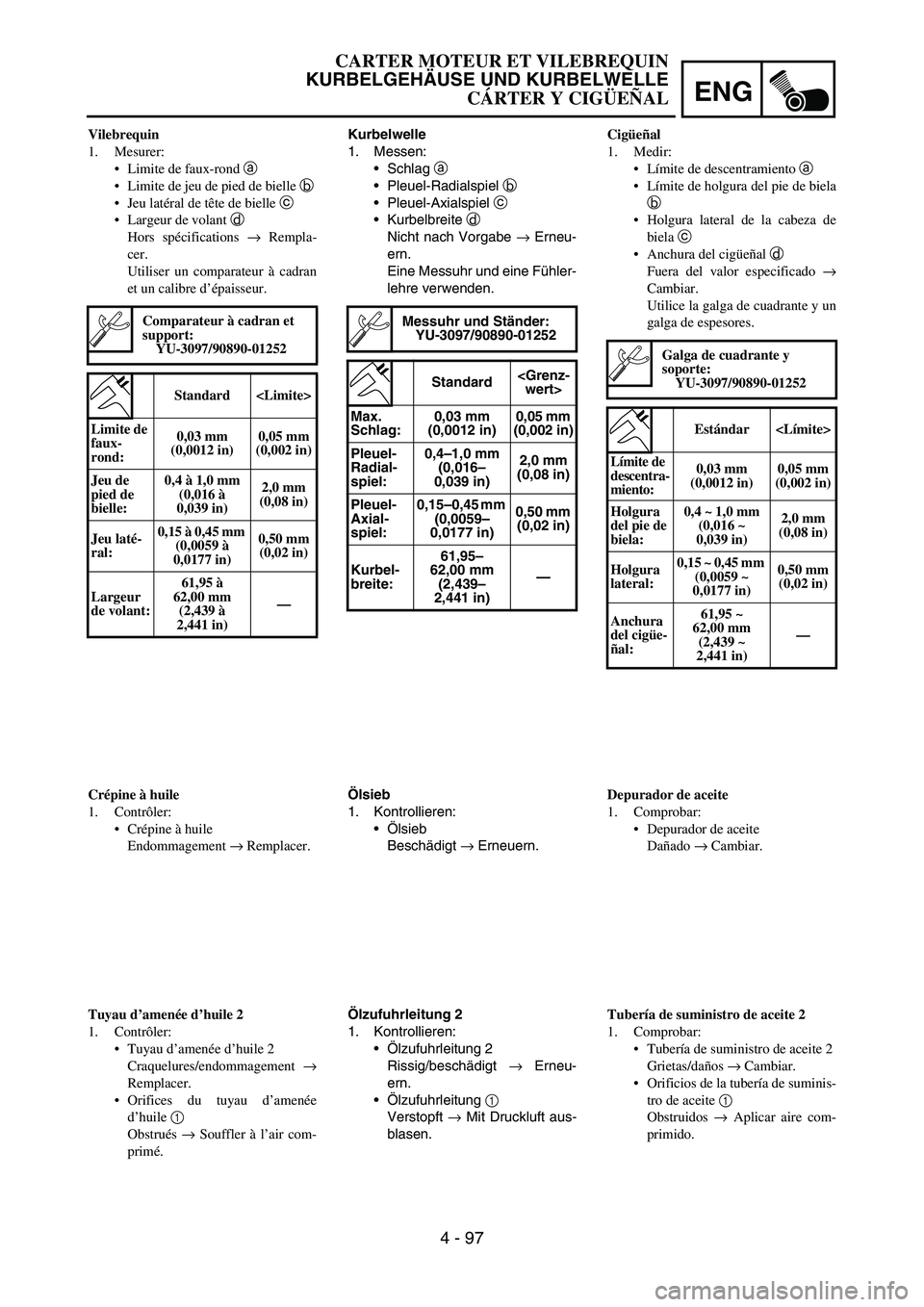

4 - 97
Kurbelwelle
1. Messen:
Schlag
a
Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr und eine Fühler-
lehre verwenden.
Messuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel:0,15–0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:61,95–
62,00 mm
(2,439–
2,441 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
Rissig/beschädigt
→ Erneu-
ern.
Ölzufuhrleitung
1
Verstopft
→ Mit Druckluft aus-
blasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de
pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à 0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:61,95 à
62,00 mm
(2,439 à
2,441 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.
Tuyau d’amenée d’huile 2
1. Contrôler:
Tuyau d’amenée d’huile 2
Craquelures/endommagement →
Remplacer.
Orifices du tuyau d’amenée
d’huile 1
Obstrués → Souffler à l’air com-
primé.Cigüeñal
1. Medir:
Límite de descentramiento a
Límite de holgura del pie de biela
b
Holgura lateral de la cabeza de
biela c
Anchura del cigüeñal d
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante y un
galga de espesores.
Galga de cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
descentra-
miento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Holgura
del pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~ 0,45 mm
(0,0059 ~
0,0177 in) 0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:61,95 ~
62,00 mm
(2,439 ~
2,441 in) —
Depurador de aceite
1. Comprobar:
Depurador de aceite
Dañado → Cambiar.
Tubería de suministro de aceite 2
1. Comprobar:
Tubería de suministro de aceite 2
Grietas/daños → Cambiar.
Orificios de la tubería de suminis-
tro de aceite 1
Obstruidos → Aplicar aire com-
primido.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

ENG

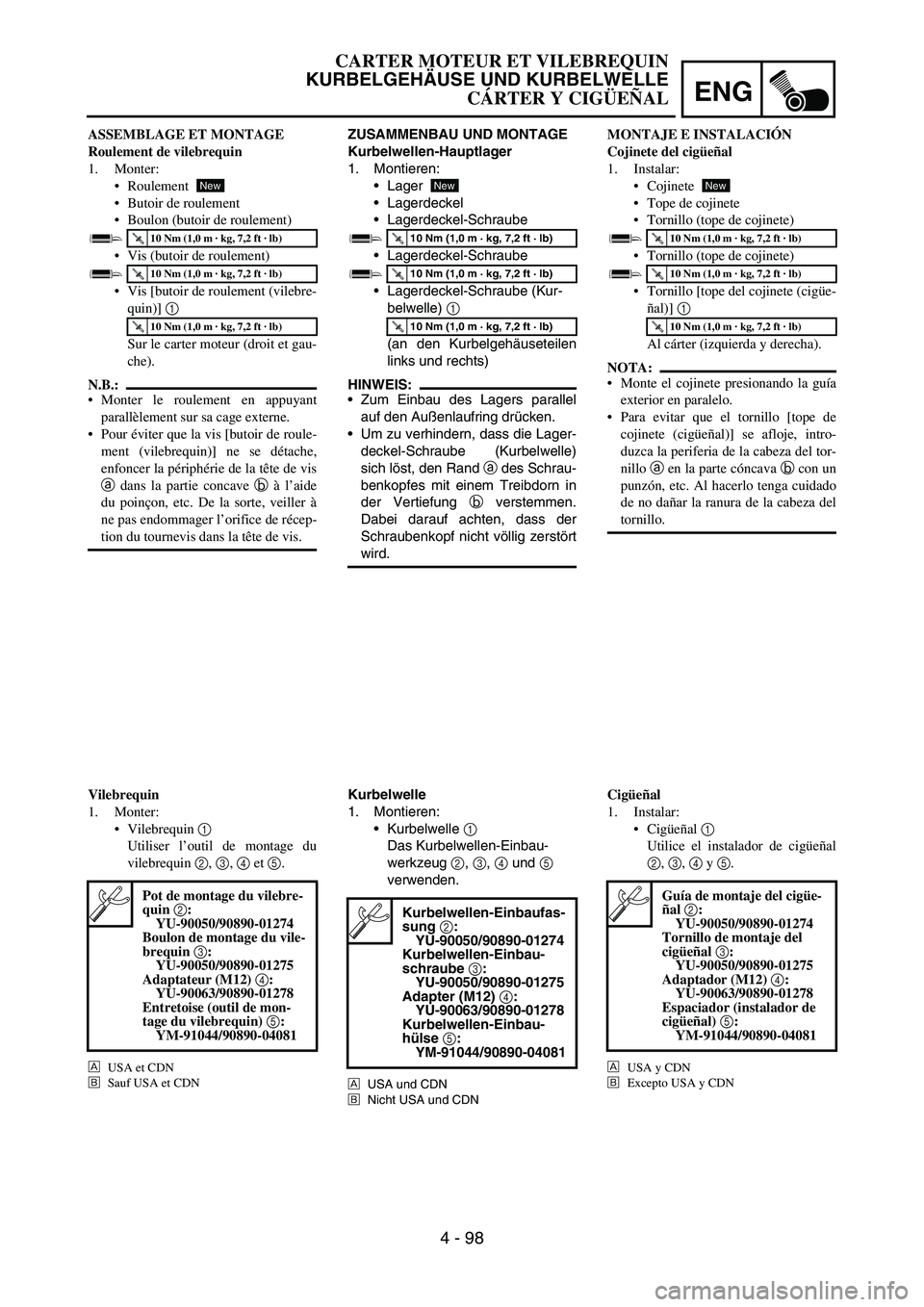

4 - 98
ZUSAMMENBAU UND MONTAGE
Kurbelwellen-Hauptlager
1. Montieren:
Lager
Lagerdeckel
Lagerdeckel-Schraube
Lagerdeckel-Schraube
Lagerdeckel-Schraube (Kur-
belwelle)
1
(an den Kurbelgehäuseteilen
links und rechts)
HINWEIS:
Zum Einbau des Lagers parallel
auf den Außenlaufring drücken.
Um zu verhindern, dass die Lager-
deckel-Schraube (Kurbelwelle)
sich löst, den Rand
a des Schrau-
benkopfes mit einem Treibdorn in
der Vertiefung
b verstemmen.
Dabei darauf achten, dass der
Schraubenkopf nicht völlig zerstört
wird.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Kurbelwelle
1. Montieren:
Kurbelwelle
1
Das Kurbelwellen-Einbau-
werkzeug
2,
3,
4 und
5
verwenden.
È
USA und CDN
É
Nicht USA und CDN
Kurbelwellen-Einbaufas-
sung 2:
YU-90050/90890-01274
Kurbelwellen-Einbau-
schraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Kurbelwellen-Einbau-
hülse 5:
YM-91044/90890-04081
ASSEMBLAGE ET MONTAGE
Roulement de vilebrequin
1. Monter:
Roulement
Butoir de roulement
Boulon (butoir de roulement)
Vis (butoir de roulement)
Vis [butoir de roulement (vilebre-
quin)] 1
Sur le carter moteur (droit et gau-
che).
N.B.:
Monter le roulement en appuyant
parallèlement sur sa cage externe.
Pour éviter que la vis [butoir de roule-
ment (vilebrequin)] ne se détache,
enfoncer la périphérie de la tête de vis
a dans la partie concave b à l’aide
du poinçon, etc. De la sorte, veiller à
ne pas endommager l’orifice de récep-
tion du tournevis dans la tête de vis.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Vilebrequin
1. Monter:
Vilebrequin 1
Utiliser l’outil de montage du
vilebrequin 2, 3, 4 et 5.
È
USA et CDN
É
Sauf USA et CDN
Pot de montage du vilebre-
quin 2:
YU-90050/90890-01274
Boulon de montage du vile-
brequin 3:
YU-90050/90890-01275
Adaptateur (M12) 4:
YU-90063/90890-01278
Entretoise (outil de mon-
tage du vilebrequin) 5:
YM-91044/90890-04081
MONTAJE E INSTALACIÓN
Cojinete del cigüeñal
1. Instalar:
Cojinete
Tope de cojinete
Tornillo (tope de cojinete)
Tornillo (tope de cojinete)
Tornillo [tope del cojinete (cigüe-
ñal)] 1
Al cárter (izquierda y derecha).
NOTA:
Monte el cojinete presionando la guía
exterior en paralelo.
Para evitar que el tornillo [tope de
cojinete (cigüeñal)] se afloje, intro-
duzca la periferia de la cabeza del tor-
nillo a en la parte cóncava b con un
punzón, etc. Al hacerlo tenga cuidado
de no dañar la ranura de la cabeza del
tornillo.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Cigüeñal
1. Instalar:
Cigüeñal 1
Utilice el instalador de cigüeñal
2, 3, 4 y 5.
È
USA y CDN
É
Excepto USA y CDN
Guía de montaje del cigüe-
ñal 2:
YU-90050/90890-01274
Tornillo de montaje del
cigüeñal 3:
YU-90050/90890-01275
Adaptador (M12) 4:
YU-90063/90890-01278
Espaciador (instalador de
cigüeñal) 5:
YM-91044/90890-04081
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

ENG

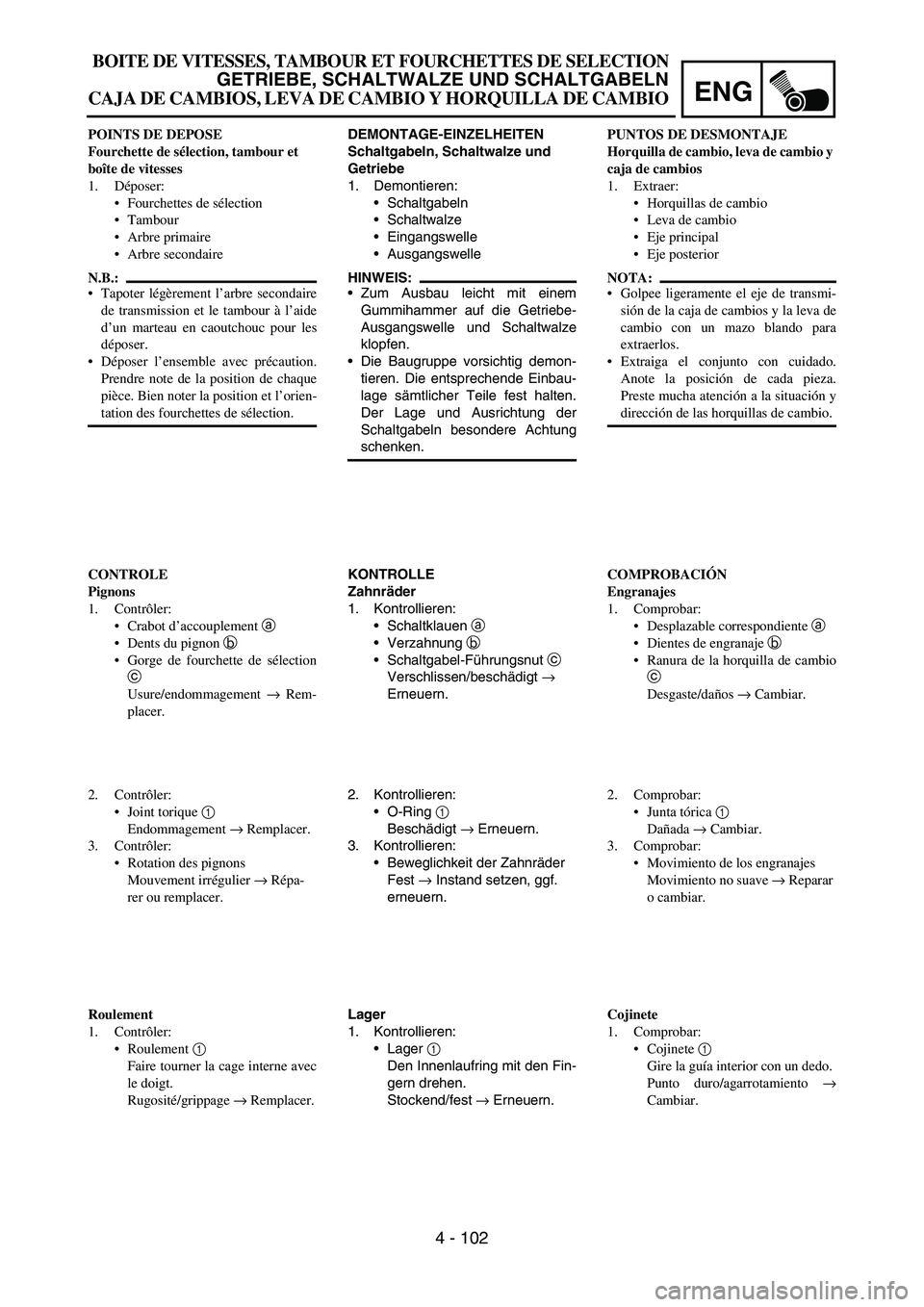

4 - 102
DEMONTAGE-EINZELHEITEN
Schaltgabeln, Schaltwalze und
Getriebe
1. Demontieren:
Schaltgabeln
Schaltwalze
Eingangswelle
Ausgangswelle
HINWEIS:
Zum Ausbau leicht mit einem
Gummihammer auf die Getriebe-
Ausgangswelle und Schaltwalze
klopfen.
Die Baugruppe vorsichtig demon-
tieren. Die entsprechende Einbau-
lage sämtlicher Teile fest halten.
Der Lage und Ausrichtung der
Schaltgabeln besondere Achtung
schenken.
KONTROLLE
Zahnräder
1. Kontrollieren:
Schaltklauen
a
Verzahnung
b
Schaltgabel-Führungsnut
c
Verschlissen/beschädigt
→
Erneuern.
2. Kontrollieren:
O-Ring
1
Beschädigt
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Zahnräder
Fest
→ Instand setzen, ggf.
erneuern.
Lager
1. Kontrollieren:
Lager
1
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern. POINTS DE DEPOSE
Fourchette de sélection, tambour et
boîte de vitesses
1. Déposer:
Fourchettes de sélection
Tambour
Arbre primaire
Arbre secondaire
N.B.:
Tapoter légèrement l’arbre secondaire
de transmission et le tambour à l’aide
d’un marteau en caoutchouc pour les
déposer.
Déposer l’ensemble avec précaution.
Prendre note de la position de chaque
pièce. Bien noter la position et l’orien-
tation des fourchettes de sélection.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dents du pignon b
Gorge de fourchette de sélection
c
Usure/endommagement → Rem-
placer.
2. Contrôler:
Joint torique 1
Endommagement → Remplacer.
3. Contrôler:
Rotation des pignons
Mouvement irrégulier → Répa-
rer ou remplacer.
Roulement
1. Contrôler:
Roulement 1
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.PUNTOS DE DESMONTAJE
Horquilla de cambio, leva de cambio y
caja de cambios
1. Extraer:
Horquillas de cambio
Leva de cambio
Eje principal
Eje posterior
NOTA:
Golpee ligeramente el eje de transmi-
sión de la caja de cambios y la leva de
cambio con un mazo blando para
extraerlos.
Extraiga el conjunto con cuidado.
Anote la posición de cada pieza.
Preste mucha atención a la situación y
dirección de las horquillas de cambio.
COMPROBACIÓN
Engranajes
1. Comprobar:
Desplazable correspondiente a
Dientes de engranaje b
Ranura de la horquilla de cambio
c
Desgaste/daños → Cambiar.
2. Comprobar:
Junta tórica 1
Dañada → Cambiar.
3. Comprobar:
Movimiento de los engranajes
Movimiento no suave → Reparar
o cambiar.
Cojinete
1. Comprobar:
Cojinete 1
Gire la guía interior con un dedo.
Punto duro/agarrotamiento →
Cambiar.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

ENG

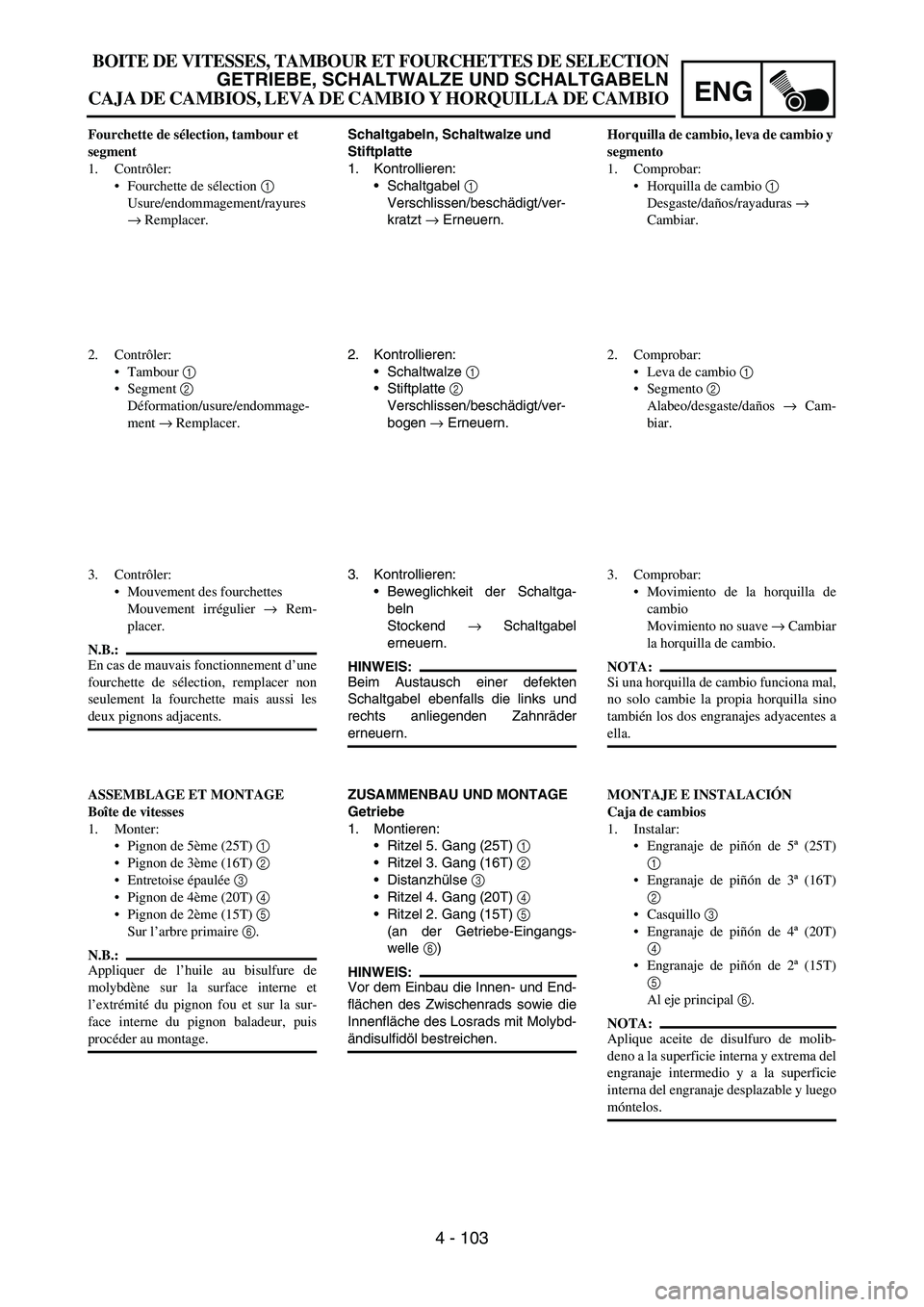

4 - 103
Schaltgabeln, Schaltwalze und
Stiftplatte
1. Kontrollieren:
Schaltgabel
1
Verschlissen/beschädigt/ver-
kratzt
→ Erneuern.
2. Kontrollieren:
Schaltwalze
1
Stiftplatte
2
Verschlissen/beschädigt/ver-
bogen
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Schaltga-
beln
Stockend
→ Schaltgabel
erneuern.
HINWEIS:
Beim Austausch einer defekten
Schaltgabel ebenfalls die links und
rechts anliegenden Zahnräder
erneuern.
ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 5. Gang (25T)
1
Ritzel 3. Gang (16T)
2
Distanzhülse
3
Ritzel 4. Gang (20T)
4
Ritzel 2. Gang (15T)
5
(an der Getriebe-Eingangs-
welle
6)
HINWEIS:
Vor dem Einbau die Innen- und End-
flächen des Zwischenrads sowie die
Innenfläche des Losrads mit Molybd-
ändisulfidöl bestreichen. Fourchette de sélection, tambour et
segment
1. Contrôler:
Fourchette de sélection 1
Usure/endommagement/rayures
→ Remplacer.
2. Contrôler:
Tambour 1
Segment 2
Déformation/usure/endommage-
ment → Remplacer.
3. Contrôler:
Mouvement des fourchettes
Mouvement irrégulier → Rem-
placer.
N.B.:
En cas de mauvais fonctionnement d’une
fourchette de sélection, remplacer non
seulement la fourchette mais aussi les
deux pignons adjacents.
ASSEMBLAGE ET MONTAGE
Boîte de vitesses
1. Monter:
Pignon de 5ème (25T) 1
Pignon de 3ème (16T) 2
Entretoise épaulée 3
Pignon de 4ème (20T) 4
Pignon de 2ème (15T) 5
Sur l’arbre primaire 6.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.Horquilla de cambio, leva de cambio y
segmento
1. Comprobar:
Horquilla de cambio 1
Desgaste/daños/rayaduras →
Cambiar.
2. Comprobar:
Leva de cambio 1
Segmento 2
Alabeo/desgaste/daños → Cam-
biar.
3. Comprobar:
Movimiento de la horquilla de
cambio
Movimiento no suave → Cambiar
la horquilla de cambio.
NOTA:
Si una horquilla de cambio funciona mal,
no solo cambie la propia horquilla sino
también los dos engranajes adyacentes a
ella.
MONTAJE E INSTALACIÓN
Caja de cambios
1. Instalar:
Engranaje de piñón de 5ª (25T)
1
Engranaje de piñón de 3ª (16T)
2
Casquillo 3
Engranaje de piñón de 4ª (20T)
4
Engranaje de piñón de 2ª (15T)
5
Al eje principal 6.
NOTA:
Aplique aceite de disulfuro de molib-
deno a la superficie interna y extrema del
engranaje intermedio y a la superficie
interna del engranaje desplazable y luego
móntelos.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

ENG

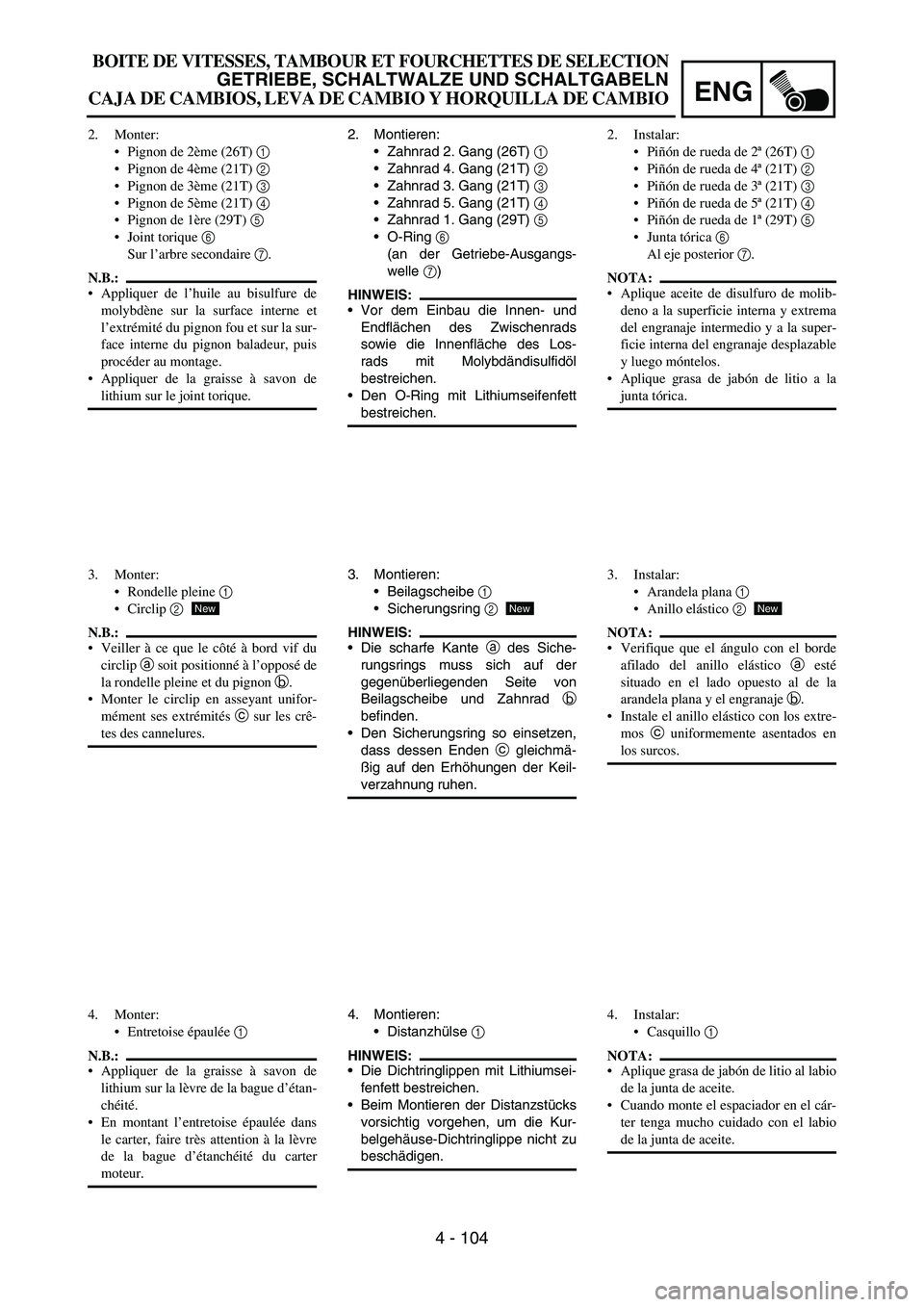

4 - 104
2. Montieren:
Zahnrad 2. Gang (26T)
1
Zahnrad 4. Gang (21T)
2
Zahnrad 3. Gang (21T)
3
Zahnrad 5. Gang (21T)
4
Zahnrad 1. Gang (29T)
5
O-Ring
6
(an der Getriebe-Ausgangs-
welle
7)
HINWEIS:
Vor dem Einbau die Innen- und
Endflächen des Zwischenrads
sowie die Innenfläche des Los-
rads mit Molybdändisulfidöl
bestreichen.
Den O-Ring mit Lithiumseifenfett
bestreichen.
3. Montieren:
Beilagscheibe
1
Sicherungsring
2
HINWEIS:
Die scharfe Kante
a des Siche-
rungsrings muss sich auf der
gegenüberliegenden Seite von
Beilagscheibe und Zahnrad
b
befinden.
Den Sicherungsring so einsetzen,
dass dessen Enden
c gleichmä-
ßig auf den Erhöhungen der Keil-
verzahnung ruhen.
New
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Beim Montieren der Distanzstücks
vorsichtig vorgehen, um die Kur-
belgehäuse-Dichtringlippe nicht zu
beschädigen. 2. Monter:
Pignon de 2ème (26T) 1
Pignon de 4ème (21T) 2
Pignon de 3ème (21T) 3
Pignon de 5ème (21T) 4
Pignon de 1ère (29T) 5
Joint torique 6
Sur l’arbre secondaire 7.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
Appliquer de la graisse à savon de
lithium sur le joint torique.
3. Monter:
Rondelle pleine 1
Circlip 2
N.B.:
Veiller à ce que le côté à bord vif du
circlip a soit positionné à l’opposé de
la rondelle pleine et du pignon b.
Monter le circlip en asseyant unifor-
mément ses extrémités c sur les crê-
tes des cannelures.
New
4. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
En montant l’entretoise épaulée dans
le carter, faire très attention à la lèvre
de la bague d’étanchéité du carter
moteur.2. Instalar:
Piñón de rueda de 2ª (26T) 1
Piñón de rueda de 4ª (21T) 2
Piñón de rueda de 3ª (21T) 3
Piñón de rueda de 5ª (21T) 4
Piñón de rueda de 1ª (29T) 5
Junta tórica 6
Al eje posterior 7.
NOTA:
Aplique aceite de disulfuro de molib-
deno a la superficie interna y extrema
del engranaje intermedio y a la super-
ficie interna del engranaje desplazable
y luego móntelos.
Aplique grasa de jabón de litio a la
junta tórica.
3. Instalar:
Arandela plana 1
Anillo elástico 2
NOTA:
Verifique que el ángulo con el borde
afilado del anillo elástico a esté
situado en el lado opuesto al de la
arandela plana y el engranaje b.
Instale el anillo elástico con los extre-
mos c uniformemente asentados en
los surcos.
New
4. Instalar:
Casquillo 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite.
Cuando monte el espaciador en el cár-
ter tenga mucho cuidado con el labio
de la junta de aceite.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

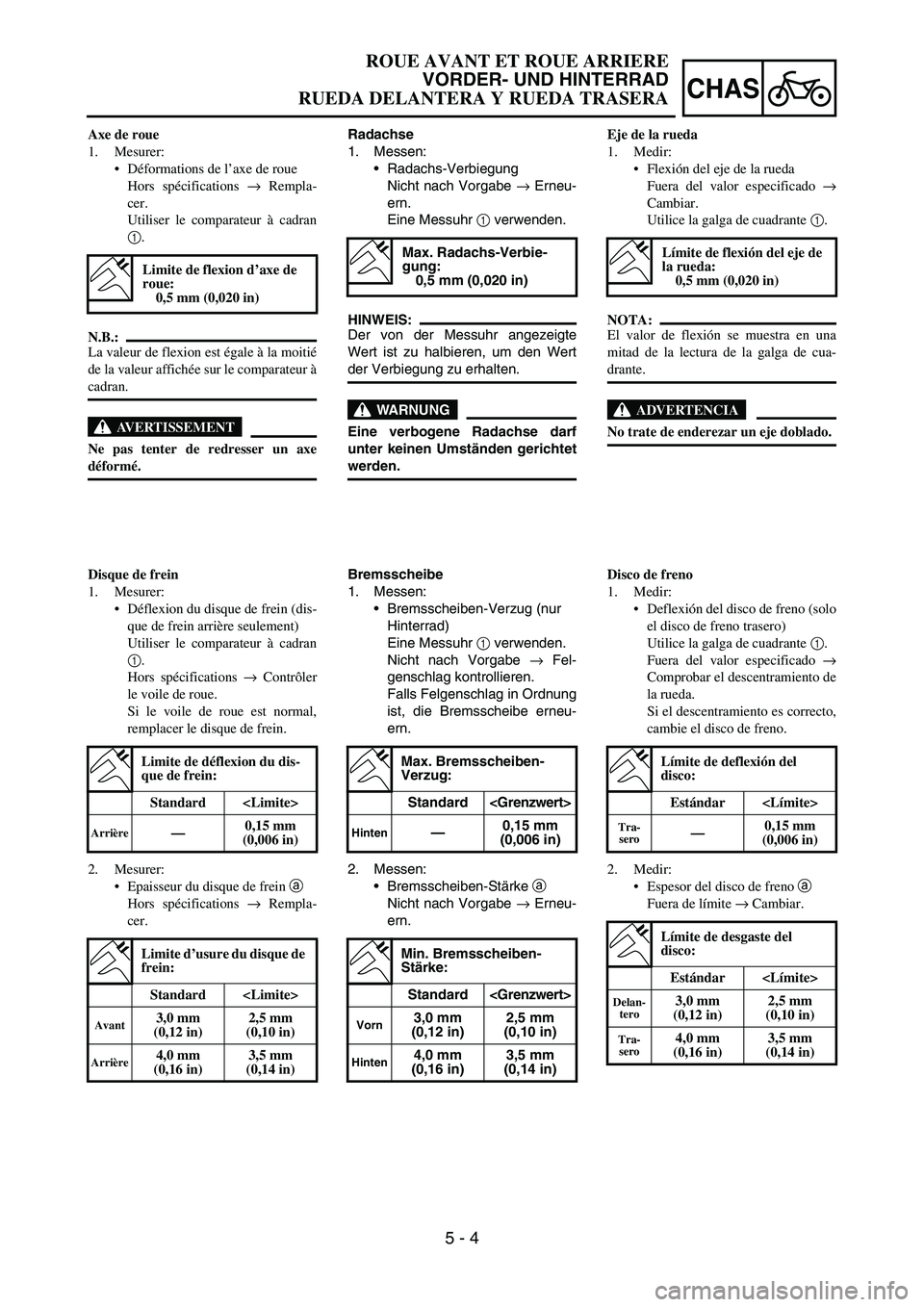

5 - 4
CHAS
Radachse
1. Messen:
Radachs-Verbiegung
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr
1 verwenden.
HINWEIS:
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
WARNUNG
Eine verbogene Radachse darf
unter keinen Umständen gerichtet
werden.
Max. Radachs-Verbie-
gung:
0,5 mm (0,020 in)
Bremsscheibe
1. Messen:
Bremsscheiben-Verzug (nur
Hinterrad)
Eine Messuhr
1 verwenden.
Nicht nach Vorgabe
→ Fel-
genschlag kontrollieren.
Falls Felgenschlag in Ordnung
ist, die Bremsscheibe erneu-
ern.
2. Messen:
Bremsscheiben-Stärke
a
Nicht nach Vorgabe
→ Erneu-
ern.
Max. Bremsscheiben-
Verzug:
Standard
Hinten—0,15 mm
(0,006 in)
Min. Bremsscheiben-
Stärke:
Standard
Vorn3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Hinten4,0 mm
(0,16 in)3,5 mm
(0,14 in)
Axe de roue
1. Mesurer:
Déformations de l’axe de roue
Hors spécifications → Rempla-
cer.
Utiliser le comparateur à cadran
1.
N.B.:
La valeur de flexion est égale à la moitié
de la valeur affichée sur le comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un axe
déformé.
Limite de flexion d’axe de
roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
Déflexion du disque de frein (dis-
que de frein arrière seulement)
Utiliser le comparateur à cadran
1.
Hors spécifications → Contrôler
le voile de roue.
Si le voile de roue est normal,
remplacer le disque de frein.
2. Mesurer:
Epaisseur du disque de frein a
Hors spécifications → Rempla-
cer.
Limite de déflexion du dis-
que de frein:
Standard
Arrière—0,15 mm
(0,006 in)
Limite d’usure du disque de
frein:
Standard
Avant3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Arrière4,0 mm
(0,16 in)3,5 mm
(0,14 in)
Eje de la rueda
1. Medir:
Flexión del eje de la rueda
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante 1.
NOTA:
El valor de flexión se muestra en una
mitad de la lectura de la galga de cua-
drante.
ADVERTENCIA
No trate de enderezar un eje doblado.
Límite de flexión del eje de
la rueda:
0,5 mm (0,020 in)
Disco de freno
1. Medir:
Deflexión del disco de freno (solo
el disco de freno trasero)
Utilice la galga de cuadrante 1.
Fuera del valor especificado →
Comprobar el descentramiento de
la rueda.
Si el descentramiento es correcto,
cambie el disco de freno.
2. Medir:
Espesor del disco de freno a
Fuera de límite → Cambiar.
Límite de deflexión del
disco:
Estándar
Tra-
sero—0,15 mm
(0,006 in)
Límite de desgaste del
disco:
Estándar
Delan-
tero3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Tra-
sero4,0 mm
(0,16 in)3,5 mm
(0,14 in)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

5 - 5
CHAS
ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
Lager (links)
1
Distanzstück
2
Lager (rechts)
3
Dichtring
4
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Eine Steckschlüssel-Nuss mit
demselben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der linken Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer nach außen gerichtet
ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
2. Montieren:
Bremsscheibe
1
Bremsscheiben-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
New
3. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
4. Montieren:
Geschwindigkeitssensor
1
HINWEIS:
Die Geschwindigkeitssensor-Dich-
tringlippe mit Lithiumseifenfett
bestreichen.
Beim Einsetzen des Geschwindig-
keitssensors in die Radnabe dar-
auf achten, dass die beiden
Mitnehmerklauen
a in die entspre-
chenden Nuten
b eingreifen. ASSEMBLAGE ET MONTAGE
Roue avant
1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté gauche du rou-
lement.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
New
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
4. Monter:
Capteur de vitesse 1
N.B.:
Appliquer de la graisse à base de
savon au lithium sur la lèvre de bague
d’étanchéité du capteur de vitesse.
Veiller à ce que les deux ergots a du
moyeu de roue s’engrènent dans les
deux fentes b du capteur de vitesse.MONTAJE E INSTALACIÓN
Rueda delantera
1. Instalar:
Cojinete (izquierda) 1
Espaciador 2
Cojinete (derecha) 3
Junta de aceite 4
NOTA:
Aplique grasa de jabón de litio al coji-
nete y al labio de la junta de aceite.
Utilice un casquillo que coincida con
el diámetro exterior de la guía del coji-
nete.
Se debe montar primero el lado
izquierdo del cojinete.
Instale la junta de aceite con las mar-
cas o números del fabricante hacia
afuera.
ATENCION:
No golpee la guía interior del cojinete.
Solo debe haber contacto con la guía
exterior.
New
2. Instalar:
Disco de freno 1
Tornillo (disco de freno) 2
NOTA:
Apriete los tornillos por etapas y en zig-
zag.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Instalar:
Casquillo 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite.
4. Instalar:
Sensor de velocidad 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite del sensor de
velocidad.
Verifique que los dos salientes a del
cubo de rueda estén acoplados con las
dos ranuras b del sensor de veloci-
dad.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

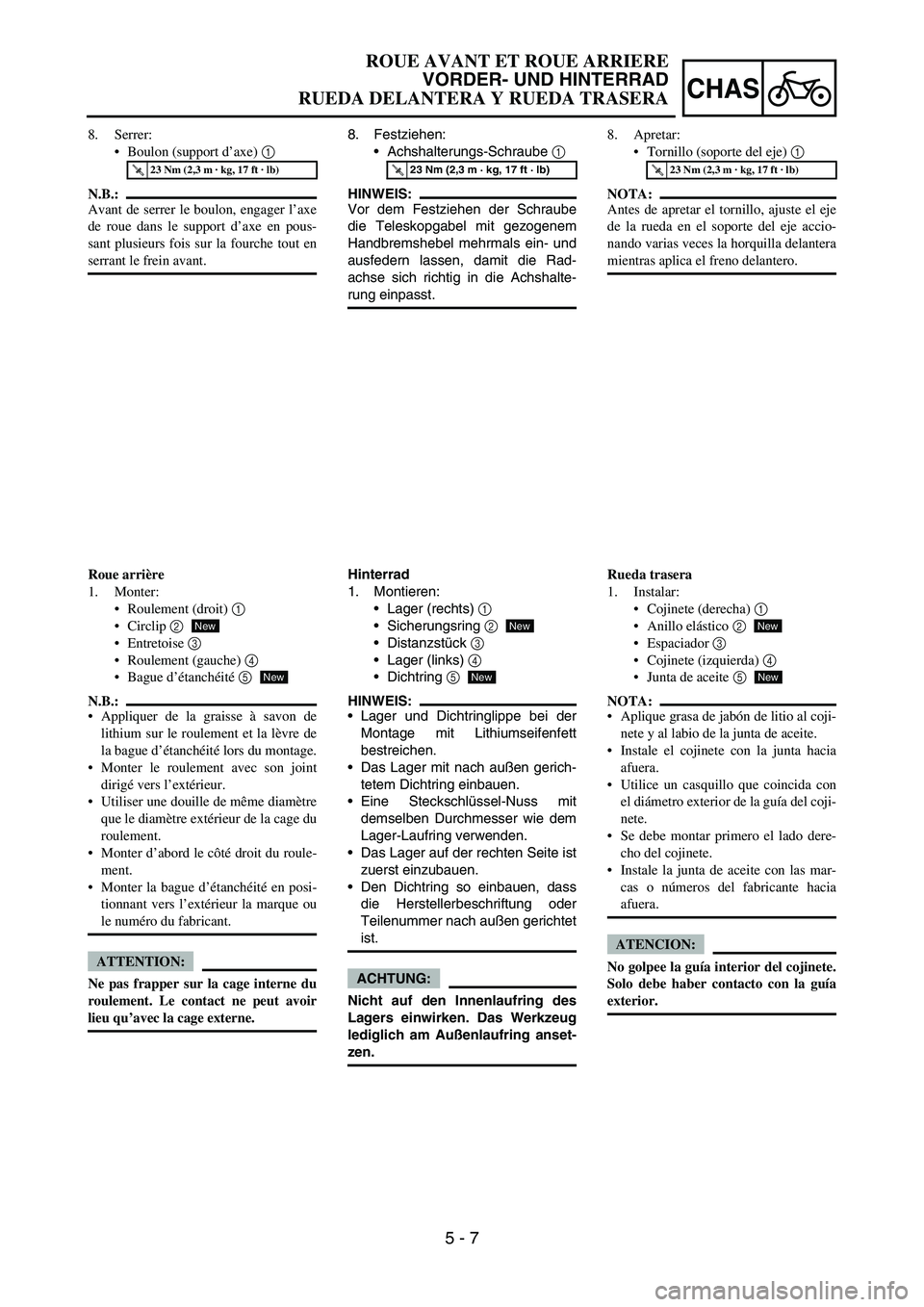

5 - 7
CHAS
8. Festziehen:
Achshalterungs-Schraube
1
HINWEIS:
Vor dem Festziehen der Schraube
die Teleskopgabel mit gezogenem
Handbremshebel mehrmals ein- und
ausfedern lassen, damit die Rad-
achse sich richtig in die Achshalte-
rung einpasst.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Hinterrad
1. Montieren:
Lager (rechts)
1
Sicherungsring
2
Distanzstück
3
Lager (links)
4
Dichtring
5
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Das Lager mit nach außen gerich-
tetem Dichtring einbauen.
Eine Steckschlüssel-Nuss mit
demselben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der rechten Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer nach außen gerichtet
ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
New
New
8. Serrer:
Boulon (support d’axe) 1
N.B.:
Avant de serrer le boulon, engager l’axe
de roue dans le support d’axe en pous-
sant plusieurs fois sur la fourche tout en
serrant le frein avant.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Roue arrière
1. Monter:
Roulement (droit) 1
Circlip 2
Entretoise 3
Roulement (gauche) 4
Bague d’étanchéité 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Monter le roulement avec son joint
dirigé vers l’extérieur.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté droit du roule-
ment.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
New
New
8. Apretar:
Tornillo (soporte del eje) 1
NOTA:
Antes de apretar el tornillo, ajuste el eje
de la rueda en el soporte del eje accio-
nando varias veces la horquilla delantera
mientras aplica el freno delantero.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Rueda trasera
1. Instalar:
Cojinete (derecha) 1
Anillo elástico 2
Espaciador 3
Cojinete (izquierda) 4
Junta de aceite 5
NOTA:
Aplique grasa de jabón de litio al coji-
nete y al labio de la junta de aceite.
Instale el cojinete con la junta hacia
afuera.
Utilice un casquillo que coincida con
el diámetro exterior de la guía del coji-
nete.
Se debe montar primero el lado dere-
cho del cojinete.
Instale la junta de aceite con las mar-
cas o números del fabricante hacia
afuera.
ATENCION:
No golpee la guía interior del cojinete.
Solo debe haber contacto con la guía
exterior.
New
New
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

5 - 19
CHAS
3. Montieren:
Bremssattel
1
Hinterrad
2
Siehe unter “VORDER- UND
HINTERRAD”.
4. Festziehen:
Bremsbelag-Haltestift
3
5. Montieren:
Bremsbelag-Haltestift-Abdek-
kung
4
Hauptbremszylinder-Bauteile
1. Reinigen:
Hauptbremszylinder
Hauptbremszylinder-Bauteile
(mit Bremsflüssigkeit)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Montieren:
primäre Hauptbremszylinder-
Manschette
1
sekundäre Hauptbremszylin-
der-Manschette
2
(am Bremskolben
3)
HINWEIS:
Die Hauptbremszylinder-Manschette
mit Bremsflüssigkeit bestreichen.
WARNUNG
Die Hauptbremszylinder-Man-
schette muss, wie in der Abbil-
dung gezeigt, eingebaut werden.
Eine unsachgemäße Montage
beeinträchtigt die Bremsfunktion.
ÈVorn
ÉHinten
3. Montieren:
Feder
1
(am Bremskolben
2)
HINWEIS:
Die Feder von der Seite mit der klei-
neren Steigung einbauen.
ÈVorn
ÉHinten
3. Monter:
Etrier 1
Roue arrière 2
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE”.
4. Serrer:
Goupille de plaquette 3
5. Monter:
Bouchon de goupille de pla-
quette 4
Kit de maître-cylindre
1. Nettoyer:
Maître-cylindre
Kit de maître-cylindre
Les nettoyer avec du liquide de
frein.
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Monter:
Coupelle du maître-cylindre (pri-
maire) 1
Coupelle du maître-cylindre
(secondaire) 2
Sur le piston du maître-cylindre
3.
N.B.:
Appliquer le liquide de frein sur la cou-
pelle du maître-cylindre.
AVERTISSEMENT
Après la repose, la coupelle du cylin-
dre doit être montée comme indiqué.
Une mauvaise installation provo-
quera un mauvais fonctionnement du
frein.
È
Avant
É
Arrière
3. Monter:
Ressort 1
Sur le piston du maître-cylindre
2.
N.B.:
Reposer le ressort du côté du diamètre le
plus petit.
È
Avant
É
Arrière
3. Instalar:
Pinza 1
Rueda trasera 2
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA”.
4. Apretar:
Pasador de pastilla 3
5. Instalar:
Tapón de pasador de pastilla 4
Conjunto de la bomba de freno
1. Limpiar:
Bomba de freno
Conjunto de la bomba de freno
Limpiar con líquido de frenos.
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Instalar:
Cubeta (primaria) de la bomba de
freno 1
Cubeta (secundaria) de la bomba
de freno 2
Al pistón de la bomba de freno
3.
NOTA:
Aplique líquido de frenos a la cubeta de
la bomba de freno.
ADVERTENCIA
Después de instalarla, la cubeta debe
quedar en la dirección que se muestra.
Una colocación incorrecta puede alte-
rar el funcionamiento del freno.
È
Delantero
É
Trasero
3. Instalar:
Muelle 1
Al pistón de la bomba de freno
2.
NOTA:
Instale el muelle en el lado de menor diá-
metro.
È
Delantero
É
Trasero

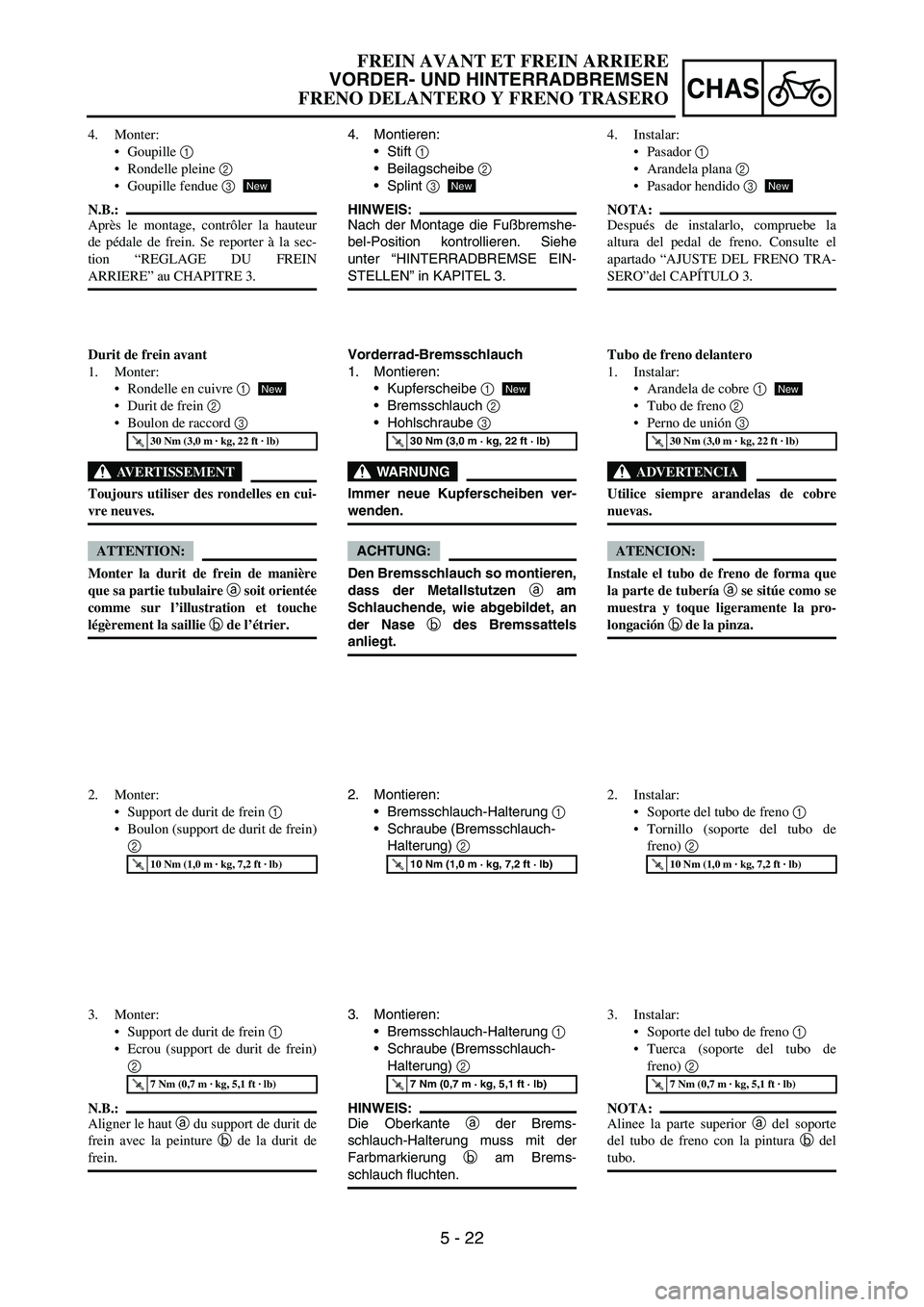

FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 22
CHAS
4. Montieren:
Stift
1
Beilagscheibe
2
Splint
3
HINWEIS:
Nach der Montage die Fußbremshe-
bel-Position kontrollieren. Siehe
unter “HINTERRADBREMSE EIN-
STELLEN” in KAPITEL 3.
New
Vorderrad-Bremsschlauch
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
dass der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Bremssattels
anliegt.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Montieren:
Bremsschlauch-Halterung
1
Schraube (Bremsschlauch-
Halterung)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Montieren:
Bremsschlauch-Halterung
1
Schraube (Bremsschlauch-
Halterung)
2
HINWEIS:
Die Oberkante
a der Brems-
schlauch-Halterung muss mit der
Farbmarkierung
b am Brems-
schlauch fluchten.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Monter:
Goupille 1
Rondelle pleine 2
Goupille fendue 3
N.B.:
Après le montage, contrôler la hauteur
de pédale de frein. Se reporter à la sec-
tion “REGLAGE DU FREIN
ARRIERE” au CHAPITRE 3.
New
Durit de frein avant
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme sur l’illustration et touche
légèrement la saillie b de l’étrier.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Monter:
Support de durit de frein 1
Boulon (support de durit de frein)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Support de durit de frein 1
Ecrou (support de durit de frein)
2
N.B.:
Aligner le haut a du support de durit de
frein avec la peinture b de la durit de
frein.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Instalar:
Pasador 1
Arandela plana 2
Pasador hendido 3
NOTA:
Después de instalarlo, compruebe la
altura del pedal de freno. Consulte el
apartado “AJUSTE DEL FRENO TRA-
SERO”del CAPÍTULO 3.
New
Tubo de freno delantero
1. Instalar:
Arandela de cobre 1
Tubo de freno 2
Perno de unión 3
ADVERTENCIA
Utilice siempre arandelas de cobre
nuevas.
ATENCION:
Instale el tubo de freno de forma que
la parte de tubería a se sitúe como se
muestra y toque ligeramente la pro-
longación b de la pinza.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Instalar:
Soporte del tubo de freno 1
Tornillo (soporte del tubo de
freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Soporte del tubo de freno 1
Tuerca (soporte del tubo de
freno) 2
NOTA:
Alinee la parte superior a del soporte
del tubo de freno con la pintura b del
tubo.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO
