ESP YAMAHA WR 450F 2006 Owners Manual

ENG
4 - 22
KONTROLLE
Sekundärluftsystem
1. Kontrollieren:
Sekundärluftsystem-Schlauch
Rissig/beschädigt
→ Erneu-
ern.
Sekundärluftsystem-Rohr
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Funktion des Abschaltventils
Das Rohr mit Luftdruck beauf-
schlagen und die Funktion des
Abschaltventils kontrollieren.
Entspricht nicht den folgen-
den Angaben
→ Abschaltven-
til erneuern.
HINWEIS:
Mit Luftdruck beaufschlagen, um
die Funktion zu kontrollieren.
Zur Unterdruck-Kontrolle den
Manometersatz
1 verwenden.
ACHTUNG:
Beim Anlegen von Unterdruck an
das Rohr c, sicherstellen, dass
der vorgeschriebene wert nicht
überschritten wird.
a
Vom Luftfilter kommend
b
Zum Zylinderkopf (auslassseitig)
c
Vom Zylinderkopf (einlassseitig)
È
Ansaugdruck vom Luftfilter kontrollie-
ren.
É
Kontrollieren, dass keine Luft in den
Luftfilter zurückkehrt.
Ê
Kontrollieren, dass kein Abgas nach-
verbrennt.
(Kommt vor, wenn das Gas plötzlich
weggenommen wird.)
a an b Luft geht durch.
b an a Luft geht nicht durch.
a an b Luft geht nicht durch,
wenn der vorge-
schriebene Druck an
c anliegt.
Manometersatz:
YB-35956-A/
90890-06756
Vorgeschriebener Unter-
druck:
46,7–86,7 kPa
(350–650 mmHg,
13,8–25,6 inHg)
CONTROLE
Système d’induction d’air
1. Contrôler:
Durit d’induction d’air
Craquelures/endommagement →
Remplacer.
Tuyau d’induction d’air
Craquelures/endommagement →
Remplacer.
2. Contrôler:
Fonctionnement du clapet de cou-
pure d’air
Injecter de l’air dans le tuyau et
contrôler le fonctionnement du
clapet de coupure d’air.
Ne satisfait pas à la condition sui-
vante → Remplacer le clapet de
coupure d’air complet.
N.B.:
Insuffler de l’air pour contrôler le
fonctionnement.
En cas d’utilisation d’une dépression,
contrôler à l’aide de l’ensemble
dépressiomètre/manomètre 1.
ATTENTION:
En cas d’application d’une dépression
au tuyau c, veiller à ne pas dépasser
la valeur spécifiée.
a
Depuis le filtre à air
b
A la culasse (sortie d’échappement)
c
De la culasse (sortie d’admission)
È
Contrôler l’induction du filtre à air.
É
Contrôler l’absence de reflux dans le filtre
à air.
Ê
Contrôler l’absence de postcombustion.
(Lorsque les gaz sont coupés lors d’une
décélération soudaine)
a vers b L’air passe.
b vers a L’air ne passe pas.
a vers b L’air ne passe pas lors-
que la pression spéci-
fiée est appliquée en c.
Ensemble dépressiomètre/
manomètre:
YB-35956-A/
90890-06756
Dépression spécifiée:
46,7 à 86,7 kPa
(350 à 650 mmHg,
13,8 à 25,6 inHg)
COMPROBACIÓN
Sistema de inducción de aire
1. Comprobar:
Tubo de inducción de aire
Grietas/daños → Cambiar.
Tubería de inducción de aire
Grietas/daños → Cambiar.
2. Comprobar:
Funcionamiento de la válvula de
corte de aire
Pase aire a través de la tubería y
compruebe su funciona la válvula
de corte de aire.
Si no se cumple la condición
siguiente → Sustituya el conjunto
de válvula de corte de aire.
NOTA:
Sople aire para comprobar el funcio-
namiento.
Si utiliza vacío, compruebe el uso del
medidor de vacío/presión de la bomba
1.
ATENCION:
Si aplica vacío a la tubería c, tenga
cuidado para no sobrepasar el valor
especificado.
a
Del filtro de aire
b
A la culata (a la lumbrera de escape)
c
De la culata (lumbrera de admisión)
È
Compruebe la inducción del filtro de aire.
É
Compruebe para evitar el flujo de retorno
al filtro de aire.
Ê
Compruebe para evitar la postcombus-
tión.
(Cuando se cierra el acelerador durante
una deceleración súbita)
a a b El aire pasa.
b a a El aire no pasa.
a a b El aire no pasa cuando
la presión especificada
está en c.
Juego de comprobación de
vacío/presión en la bomba:
YB-35956-A/
90890-06756
Presión de especificación de
vacío:
46,7 ~ 86,7 kPa
(350 ~ 650 mmHg,
13,8 ~ 25,6 inHg)
SYSTEME D’INDUCTION D’AIR
SEKUNDÄRLUFTSYSTEM
SISTEMA DE INDUCCIÓN DE AIRE

ENG

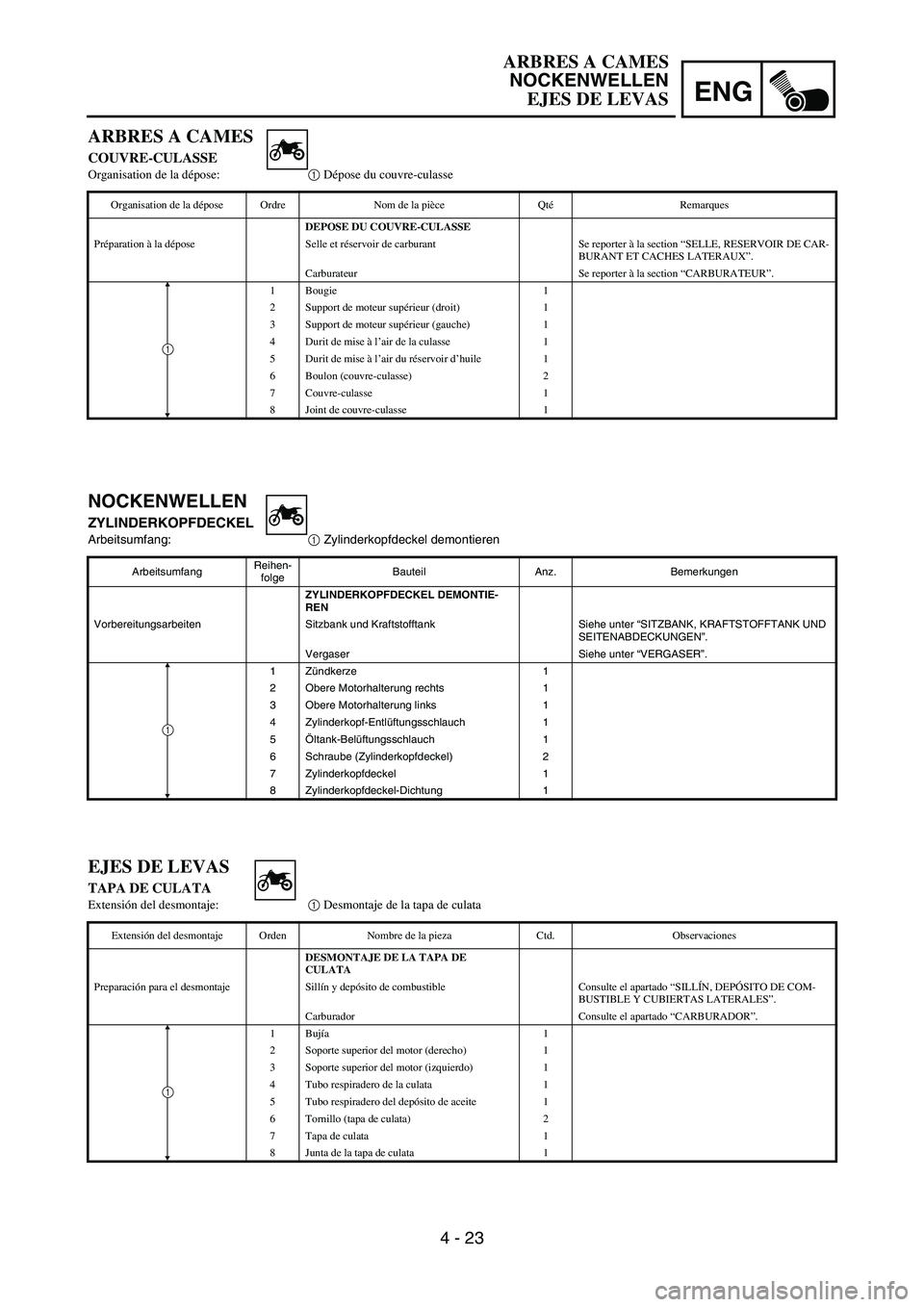

4 - 23
NOCKENWELLEN
ZYLINDERKOPFDECKEL
Arbeitsumfang:
1 Zylinderkopfdeckel demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL DEMONTIE-
REN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
1Zündkerze 1
2 Obere Motorhalterung rechts 1
3 Obere Motorhalterung links 1
4 Zylinderkopf-Entlüftungsschlauch 1
5Öltank-Belüftungsschlauch 1
6 Schraube (Zylinderkopfdeckel) 2
7 Zylinderkopfdeckel 1
8 Zylinderkopfdeckel-Dichtung 1
1
ARBRES A CAMES
COUVRE-CULASSE
Organisation de la dépose:1 Dépose du couvre-culasse
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU COUVRE-CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
1 Bougie 1
2 Support de moteur supérieur (droit) 1
3 Support de moteur supérieur (gauche) 1
4 Durit de mise à l’air de la culasse 1
5 Durit de mise à l’air du réservoir d’huile 1
6 Boulon (couvre-culasse) 2
7 Couvre-culasse 1
8 Joint de couvre-culasse 1
1
EJES DE LEVAS
TAPA DE CULATA
Extensión del desmontaje:1 Desmontaje de la tapa de culata
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA TAPA DE
CULATA
Preparación para el desmontaje Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Carburador Consulte el apartado “CARBURADOR”.
1Bujía1
2 Soporte superior del motor (derecho) 1
3 Soporte superior del motor (izquierdo) 1
4 Tubo respiradero de la culata 1
5 Tubo respiradero del depósito de aceite 1
6 Tornillo (tapa de culata) 2
7 Tapa de culata 1
8 Junta de la tapa de culata 1
1
ARBRES A CAMES
NOCKENWELLEN
EJES DE LEVAS

ENG

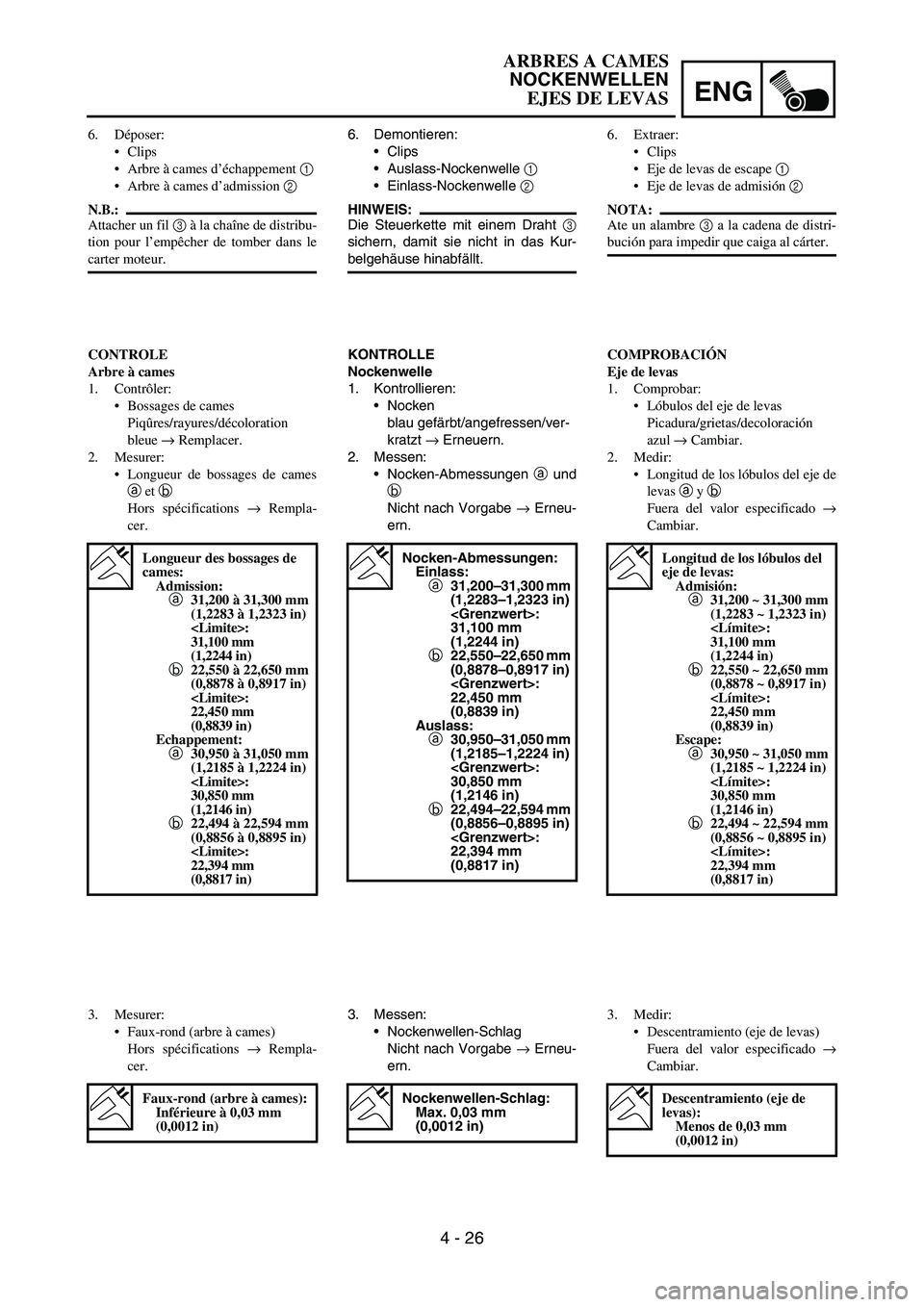

4 - 26
6. Demontieren:
Clips
Auslass-Nockenwelle
1
Einlass-Nockenwelle
2
HINWEIS:
Die Steuerkette mit einem Draht
3
sichern, damit sie nicht in das Kur-
belgehäuse hinabfällt.
KONTROLLE
Nockenwelle
1. Kontrollieren:
Nocken
blau gefärbt/angefressen/ver-
kratzt
→ Erneuern.
2. Messen:
Nocken-Abmessungen
a und
b
Nicht nach Vorgabe
→ Erneu-
ern.
Nocken-Abmessungen:
Einlass:
a31,200–31,300 mm
(1,2283–1,2323 in)
:
31,100 mm
(1,2244 in)
b22,550–22,650 mm
(0,8878–0,8917 in)
:
22,450 mm
(0,8839 in)
Auslass:
a30,950–31,050 mm
(1,2185–1,2224 in)
:
30,850 mm
(1,2146 in)
b22,494–22,594 mm
(0,8856–0,8895 in)
:
22,394 mm
(0,8817 in)
3. Messen:
Nockenwellen-Schlag
Nicht nach Vorgabe
→ Erneu-
ern.
Nockenwellen-Schlag:
Max. 0,03 mm
(0,0012 in)
6. Déposer:
Clips
Arbre à cames d’échappement 1
Arbre à cames d’admission 2
N.B.:
Attacher un fil 3 à la chaîne de distribu-
tion pour l’empêcher de tomber dans le
carter moteur.
CONTROLE
Arbre à cames
1. Contrôler:
Bossages de cames
Piqûres/rayures/décoloration
bleue → Remplacer.
2. Mesurer:
Longueur de bossages de cames
a et b
Hors spécifications → Rempla-
cer.
Longueur des bossages de
cames:
Admission:
a31,200 à 31,300 mm
(1,2283 à 1,2323 in)
:
31,100 mm
(1,2244 in)
b22,550 à 22,650 mm
(0,8878 à 0,8917 in)
:
22,450 mm
(0,8839 in)
Echappement:
a30,950 à 31,050 mm
(1,2185 à 1,2224 in)
:
30,850 mm
(1,2146 in)
b22,494 à 22,594 mm
(0,8856 à 0,8895 in)
:
22,394 mm
(0,8817 in)
3. Mesurer:
Faux-rond (arbre à cames)
Hors spécifications → Rempla-
cer.
Faux-rond (arbre à cames):
Inférieure à 0,03 mm
(0,0012 in)
6. Extraer:
Clips
Eje de levas de escape 1
Eje de levas de admisión 2
NOTA:
Ate un alambre 3 a la cadena de distri-
bución para impedir que caiga al cárter.
COMPROBACIÓN
Eje de levas
1. Comprobar:
Lóbulos del eje de levas
Picadura/grietas/decoloración
azul → Cambiar.
2. Medir:
Longitud de los lóbulos del eje de
levas a y b
Fuera del valor especificado →
Cambiar.
Longitud de los lóbulos del
eje de levas:
Admisión:
a31,200 ~ 31,300 mm
(1,2283 ~ 1,2323 in)
:
31,100 mm
(1,2244 in)
b22,550 ~ 22,650 mm
(0,8878 ~ 0,8917 in)
:
22,450 mm
(0,8839 in)
Escape:
a30,950 ~ 31,050 mm
(1,2185 ~ 1,2224 in)
:
30,850 mm
(1,2146 in)
b22,494 ~ 22,594 mm
(0,8856 ~ 0,8895 in)
:
22,394 mm
(0,8817 in)
3. Medir:
Descentramiento (eje de levas)
Fuera del valor especificado →
Cambiar.
Descentramiento (eje de
levas):
Menos de 0,03 mm
(0,0012 in)
ARBRES A CAMES
NOCKENWELLEN
EJES DE LEVAS

ENG

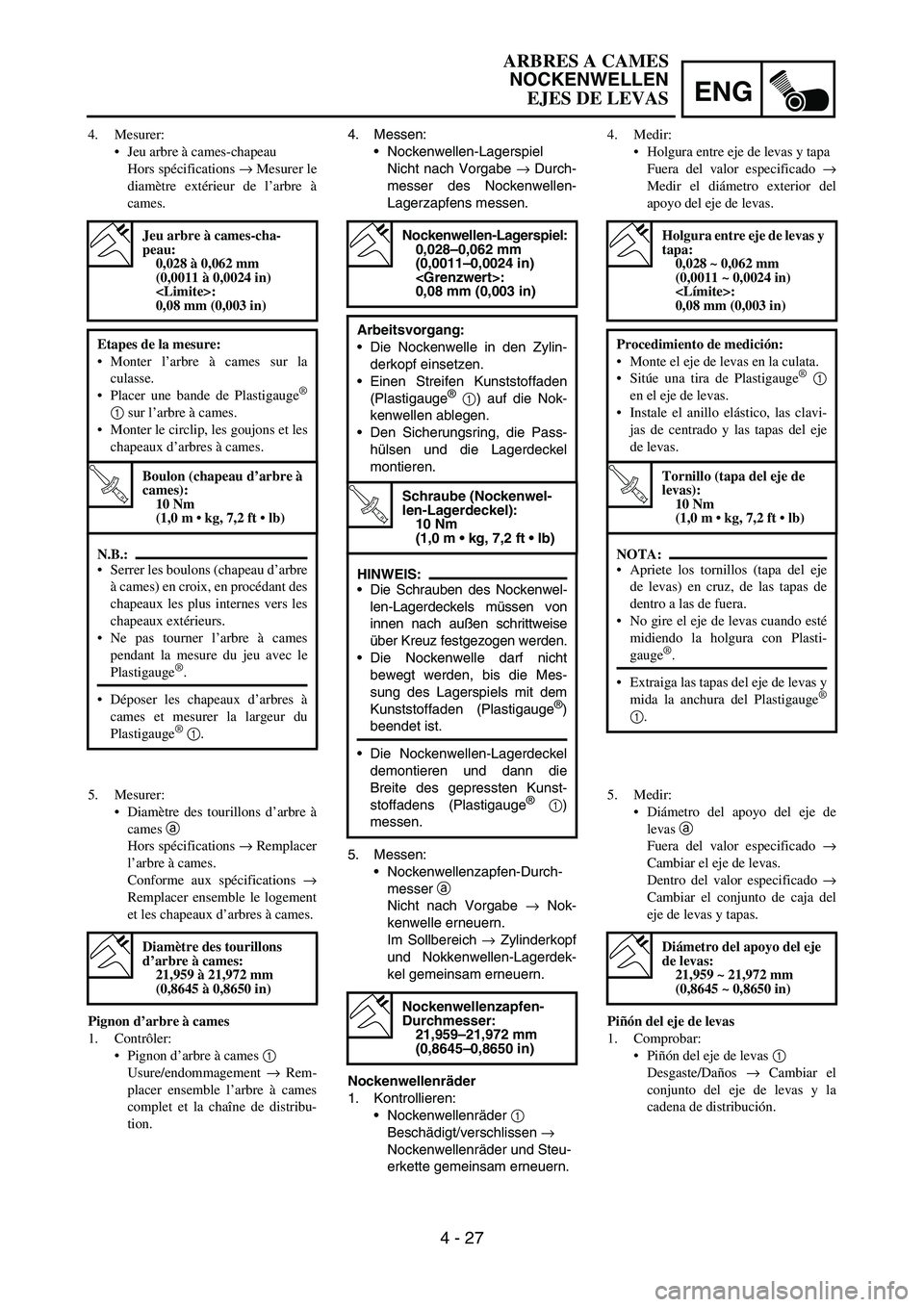

4 - 27
4. Messen:
Nockenwellen-Lagerspiel
Nicht nach Vorgabe
→ Durch-
messer des Nockenwellen-
Lagerzapfens messen.
5. Messen:
Nockenwellenzapfen-Durch-
messer
a
Nicht nach Vorgabe
→ Nok-
kenwelle erneuern.
Im Sollbereich
→ Zylinderkopf
und Nokkenwellen-Lagerdek-
kel gemeinsam erneuern.
Nockenwellenräder
1. Kontrollieren:
Nockenwellenräder
1
Beschädigt/verschlissen
→
Nockenwellenräder und Steu-
erkette gemeinsam erneuern.
Nockenwellen-Lagerspiel:
0,028–0,062 mm
(0,0011–0,0024 in)
:
0,08 mm (0,003 in)
Arbeitsvorgang:
Die Nockenwelle in den Zylin-
derkopf einsetzen.
Einen Streifen Kunststoffaden
(Plastigauge
®
1) auf die Nok-
kenwellen ablegen.
Den Sicherungsring, die Pass-
hülsen und die Lagerdeckel
montieren.
T R..
Schraube (Nockenwel-
len-Lagerdeckel):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
HINWEIS:
Die Schrauben des Nockenwel-
len-Lagerdeckels müssen von
innen nach außen schrittweise
über Kreuz festgezogen werden.
Die Nockenwelle darf nicht
bewegt werden, bis die Mes-
sung des Lagerspiels mit dem
Kunststoffaden (Plastigauge
®)
beendet ist.
Die Nockenwellen-Lagerdeckel
demontieren und dann die
Breite des gepressten Kunst-
stoffadens (Plastigauge
®
1)
messen.
Nockenwellenzapfen-
Durchmesser:
21,959–21,972 mm
(0,8645–0,8650 in)
4. Mesurer:
Jeu arbre à cames-chapeau
Hors spécifications → Mesurer le
diamètre extérieur de l’arbre à
cames.
Jeu arbre à cames-cha-
peau:
0,028 à 0,062 mm
(0,0011 à 0,0024 in)
:
0,08 mm (0,003 in)
Etapes de la mesure:
Monter l’arbre à cames sur la
culasse.
Placer une bande de Plastigauge
®
1 sur l’arbre à cames.
Monter le circlip, les goujons et les
chapeaux d’arbres à cames.
T R..
Boulon (chapeau d’arbre à
cames):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
N.B.:
Serrer les boulons (chapeau d’arbre
à cames) en croix, en procédant des
chapeaux les plus internes vers les
chapeaux extérieurs.
Ne pas tourner l’arbre à cames
pendant la mesure du jeu avec le
Plastigauge®.
Déposer les chapeaux d’arbres à
cames et mesurer la largeur du
Plastigauge
® 1.
5. Mesurer:
Diamètre des tourillons d’arbre à
cames a
Hors spécifications → Remplacer
l’arbre à cames.
Conforme aux spécifications →
Remplacer ensemble le logement
et les chapeaux d’arbres à cames.
Pignon d’arbre à cames
1. Contrôler:
Pignon d’arbre à cames 1
Usure/endommagement → Rem-
placer ensemble l’arbre à cames
complet et la chaîne de distribu-
tion.
Diamètre des tourillons
d’arbre à cames:
21,959 à 21,972 mm
(0,8645 à 0,8650 in)
4. Medir:
Holgura entre eje de levas y tapa
Fuera del valor especificado →
Medir el diámetro exterior del
apoyo del eje de levas.
Holgura entre eje de levas y
tapa:
0,028 ~ 0,062 mm
(0,0011 ~ 0,0024 in)
:
0,08 mm (0,003 in)
Procedimiento de medición:
Monte el eje de levas en la culata.
Sitúe una tira de Plastigauge
® 1
en el eje de levas.
Instale el anillo elástico, las clavi-
jas de centrado y las tapas del eje
de levas.
T R..
Tornillo (tapa del eje de
levas):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
NOTA:
Apriete los tornillos (tapa del eje
de levas) en cruz, de las tapas de
dentro a las de fuera.
No gire el eje de levas cuando esté
midiendo la holgura con Plasti-
gauge®.
Extraiga las tapas del eje de levas y
mida la anchura del Plastigauge
®
1.
5. Medir:
Diámetro del apoyo del eje de
levas a
Fuera del valor especificado →
Cambiar el eje de levas.
Dentro del valor especificado →
Cambiar el conjunto de caja del
eje de levas y tapas.
Piñón del eje de levas
1. Comprobar:
Piñón del eje de levas 1
Desgaste/Daños → Cambiar el
conjunto del eje de levas y la
cadena de distribución.
Diámetro del apoyo del eje
de levas:
21,959 ~ 21,972 mm
(0,8645 ~ 0,8650 in)
ARBRES A CAMES
NOCKENWELLEN
EJES DE LEVAS

ENG
4 - 30

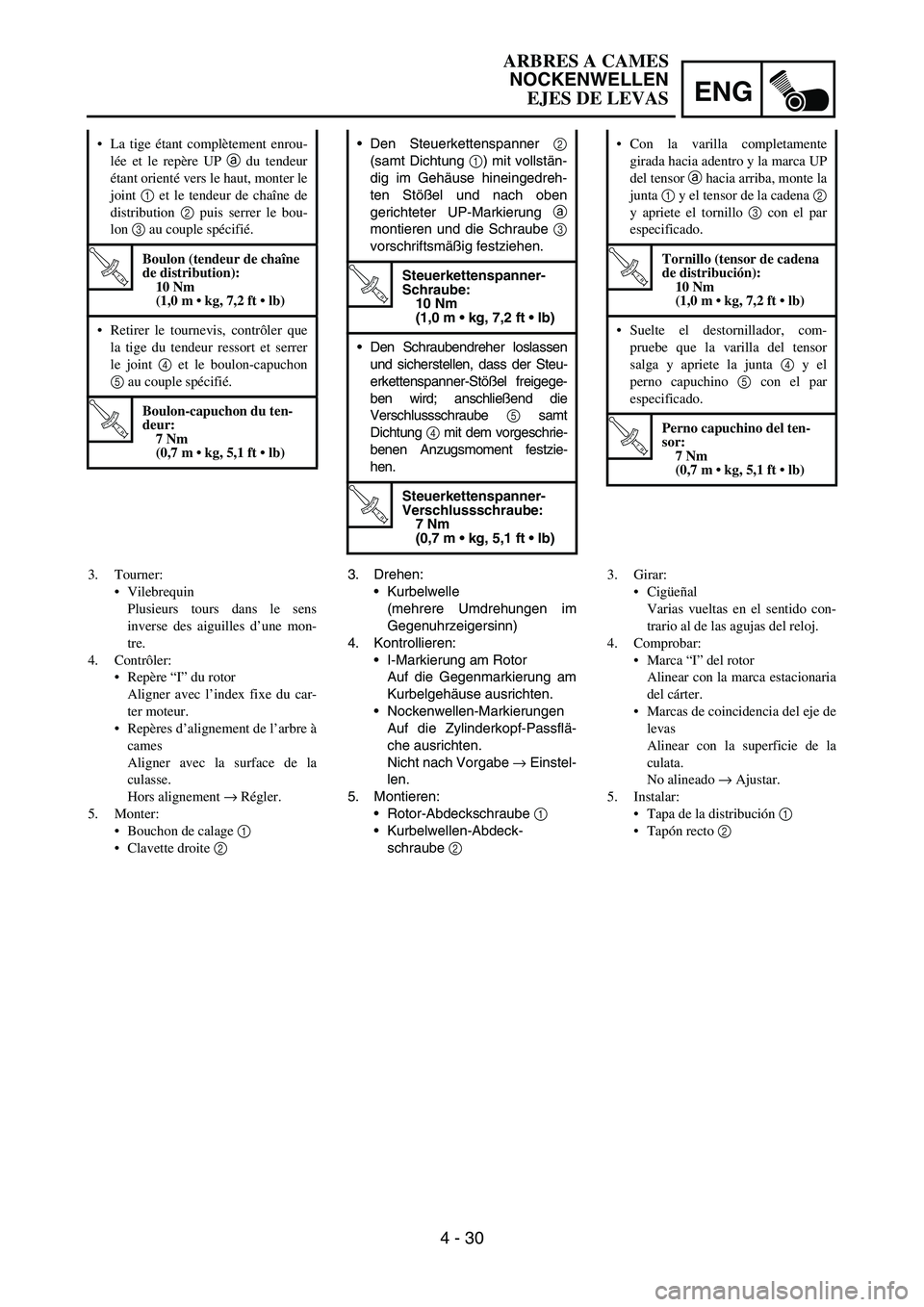

Den Steuerkettenspanner
2
(samt Dichtung
1) mit vollstän-
dig im Gehäuse hineingedreh-
ten Stößel und nach oben
gerichteter UP-Markierung
a
montieren und die Schraube
3
vorschriftsmäßig festziehen.
T R..
Steuerkettenspanner-
Schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Den Schraubendreher loslassen
und sicherstellen, dass der Steu-
erkettenspanner-Stößel freigege-
ben wird; anschließend die
Verschlussschraube
5 samt
Dichtung
4 mit dem vorgeschrie-
benen Anzugsmoment festzie-
hen.
T R..
Steuerkettenspanner-
Verschlussschraube:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
3. Drehen:
Kurbelwelle
(mehrere Umdrehungen im
Gegenuhrzeigersinn)
4. Kontrollieren:
I-Markierung am Rotor
Auf die Gegenmarkierung am
Kurbelgehäuse ausrichten.
Nockenwellen-Markierungen
Auf die Zylinderkopf-Passflä-
che ausrichten.
Nicht nach Vorgabe
→ Einstel-
len.
5. Montieren:
Rotor-Abdeckschraube
1
Kurbelwellen-Abdeck-
schraube
2 La tige étant complètement enrou-
lée et le repère UP a du tendeur
étant orienté vers le haut, monter le
joint 1 et le tendeur de chaîne de
distribution 2 puis serrer le bou-
lon 3 au couple spécifié.
T R..
Boulon (tendeur de chaîne
de distribution):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Retirer le tournevis, contrôler que
la tige du tendeur ressort et serrer
le joint 4 et le boulon-capuchon
5 au couple spécifié.
T R..
Boulon-capuchon du ten-
deur:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
3. Tourner:
Vilebrequin
Plusieurs tours dans le sens
inverse des aiguilles d’une mon-
tre.
4. Contrôler:
Repère “I” du rotor
Aligner avec l’index fixe du car-
ter moteur.
Repères d’alignement de l’arbre à
cames
Aligner avec la surface de la
culasse.
Hors alignement → Régler.
5. Monter:
Bouchon de calage 1
Clavette droite 2 Con la varilla completamente
girada hacia adentro y la marca UP
del tensor a hacia arriba, monte la
junta 1 y el tensor de la cadena 2
y apriete el tornillo 3 con el par
especificado.
T R..
Tornillo (tensor de cadena
de distribución):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Suelte el destornillador, com-
pruebe que la varilla del tensor
salga y apriete la junta 4 y el
perno capuchino 5 con el par
especificado.
T R..
Perno capuchino del ten-
sor:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
3. Girar:
Cigüeñal
Varias vueltas en el sentido con-
trario al de las agujas del reloj.
4. Comprobar:
Marca “I” del rotor
Alinear con la marca estacionaria
del cárter.
Marcas de coincidencia del eje de
levas
Alinear con la superficie de la
culata.
No alineado → Ajustar.
5. Instalar:
Tapa de la distribución 1
Tapón recto 2
ARBRES A CAMES
NOCKENWELLEN
EJES DE LEVAS

ENG
4 - 31
6. Montieren:
Zylinderkopfdeckel-Dichtung
1
Zylinderkopfdeckel
2
Schraube (Zylinderkopfdeckel)
3
HINWEIS:
Dichtmasse auf die Zylinderkopfdek-
kel-Dichtung auftragen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick Gasket®:
ACC-QUICK-GS-KT
YAMAHA-Dichtmasse
Nr. 1215:
90890-85505
7. Montieren:
Öltank-Belüftungsschlauch
Zylinderkopf-Entlüftungs-
schlauch
Zündkerze
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
6. Monter:
Joint de couvre-culasse 1
Couvre-culasse 2
Boulon (couvre-culasse) 3
N.B.:
Appliquer le produit d’étanchéité sur le
joint de couvre-culasse.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond N°1215:
90890-85505
7. Monter:
Durit de mise à l’air du réservoir
d’huile
Durit de mise à l’air de la culasse
Bougie
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
6. Instalar:
Junta de la tapa de culata 1
Tapa de culata 2
Tornillo (tapa de culata) 3
NOTA:
Aplique sellador a la junta de tapa de
culata.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505
7. Instalar:
Tubo respiradero del depósito de
aceite
Tubo respiradero de la culata
Bujía
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ARBRES A CAMES
NOCKENWELLEN
EJES DE LEVAS

ENG
4 - 32

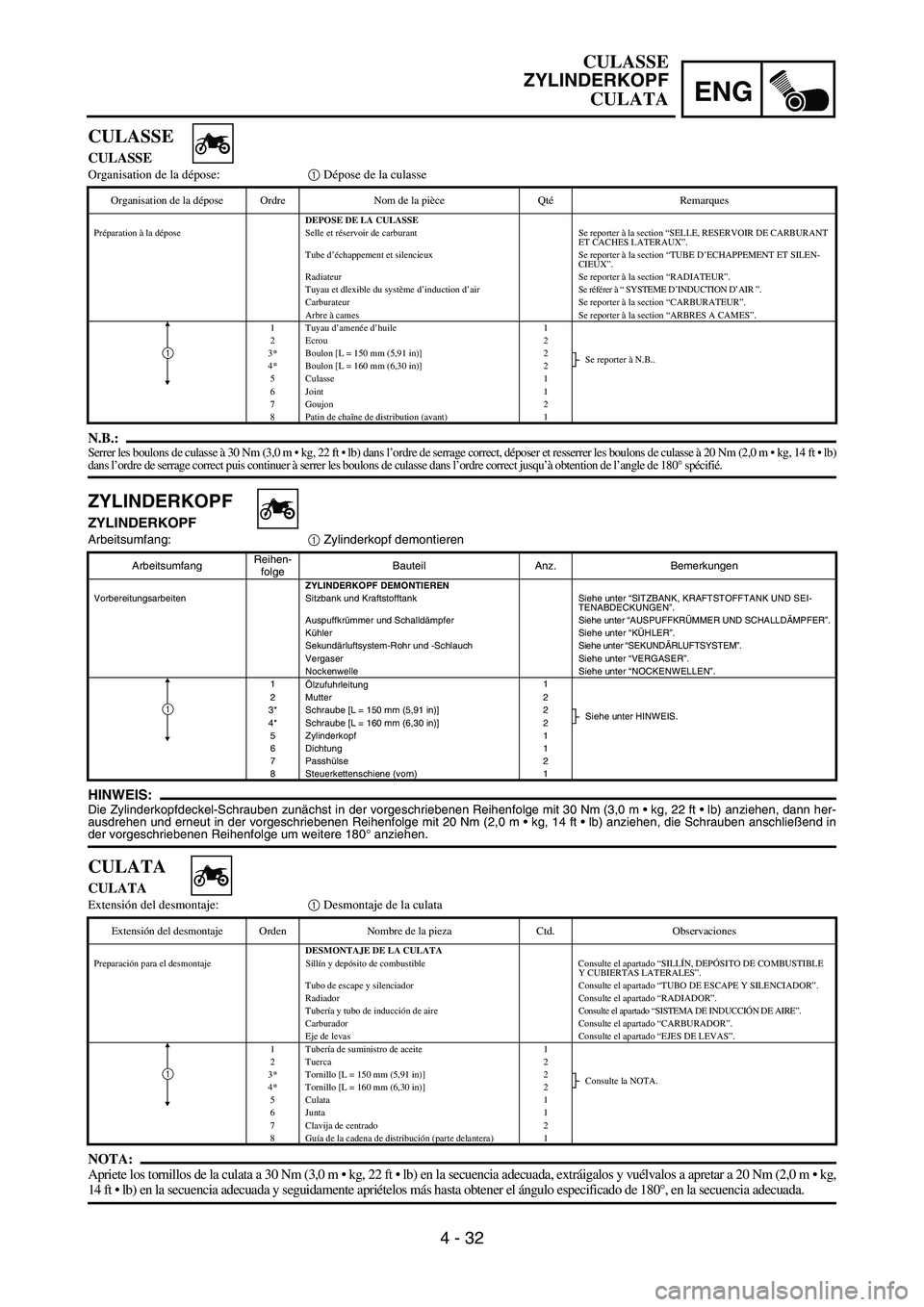

ZYLINDERKOPF
ZYLINDERKOPF
Arbeitsumfang:
1 Zylinderkopf demontieren
HINWEIS:Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen Reihenfolge mit 30 Nm (3,0 m  kg, 22 ft  lb) anziehen, dann her-
ausdrehen und erneut in der vorgeschriebenen Reihenfolge mit 20 Nm (2,0 m  kg, 14 ft  lb) anziehen, die Schrauben anschließend in
der vorgeschriebenen Reihenfolge um weitere 180° anziehen.
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND SEI-
TENABDECKUNGEN”.
Auspuffkrümmer und Schalldämpfer Siehe unter “AUSPUFFKRÜMMER UND SCHALLDÄMPFER”.
Kühler Siehe unter “KÜHLER”.
Sekundärluftsystem-Rohr und -Schlauch Siehe unter “SEKUNDÄRLUFTSYSTEM”.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLEN”.
1
Ölzufuhrleitung1
2 Mutter 2
3* Schraube [L = 150 mm (5,91 in)] 2
Siehe unter HINWEIS.
4* Schraube [L = 160 mm (6,30 in)] 2
5Zylinderkopf 1
6 Dichtung 1
7 Passhülse 2
8 Steuerkettenschiene (vorn) 1
1
CULASSE
CULASSE
Organisation de la dépose:1 Dépose de la culasse
N.B.:Serrer les boulons de culasse à 30 Nm (3,0 m  kg, 22 ft  lb) dans l’ordre de serrage correct, déposer et resserrer les boulons de culasse à 20 Nm (2,0 m  kg, 14 ft  lb)dans l’ordre de serrage correct puis continuer à serrer les boulons de culasse dans l’ordre correct jusqu’à obtention de l’angle de 180° spécifié.
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CARBURANT
ET CACHES LATERAUX”.
Tube d’échappement et silencieux Se reporter à la section “TUBE D’ECHAPPEMENT ET SILEN-
CIEUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Tuyau et dlexible du système d’induction d’air Se référer à “ SYSTEME D’INDUCTION D’AIR ”.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
1 Tuyau d’amenée d’huile 1
2 Ecrou 2
3* Boulon [L = 150 mm (5,91 in)] 2
Se reporter à N.B..
4* Boulon [L = 160 mm (6,30 in)] 2
5 Culasse 1
6 Joint 1
7 Goujon 2
8 Patin de chaîne de distribution (avant) 1
1
CULATA
CULATA
Extensión del desmontaje:1 Desmontaje de la culata
NOTA:
Apriete los tornillos de la culata a 30 Nm (3,0 m  kg, 22 ft  lb) en la secuencia adecuada, extráigalos y vuélvalos a apretar a 20 Nm (2,0 m  kg,
14 ft  lb) en la secuencia adecuada y seguidamente apriételos más hasta obtener el ángulo especificado de 180°, en la secuencia adecuada.
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA CULATA
Preparación para el desmontaje Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE
Y CUBIERTAS LATERALES”.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR”.
Radiador Consulte el apartado “RADIADOR”.
Tubería y tubo de inducción de aire Consulte el apartado “SISTEMA DE INDUCCIÓN DE AIRE”.
Carburador Consulte el apartado “CARBURADOR”.
Eje de levas Consulte el apartado “EJES DE LEVAS”.
1 Tubería de suministro de aceite 1
2Tuerca 2
3* Tornillo [L = 150 mm (5,91 in)] 2
Consulte la NOTA.
4* Tornillo [L = 160 mm (6,30 in)] 2
5Culata 1
6 Junta 1
7 Clavija de centrado 2
8Guía de la cadena de distribución (parte delantera) 1
1
CULASSE
ZYLINDERKOPF
CULATA

ENG
4 - 33

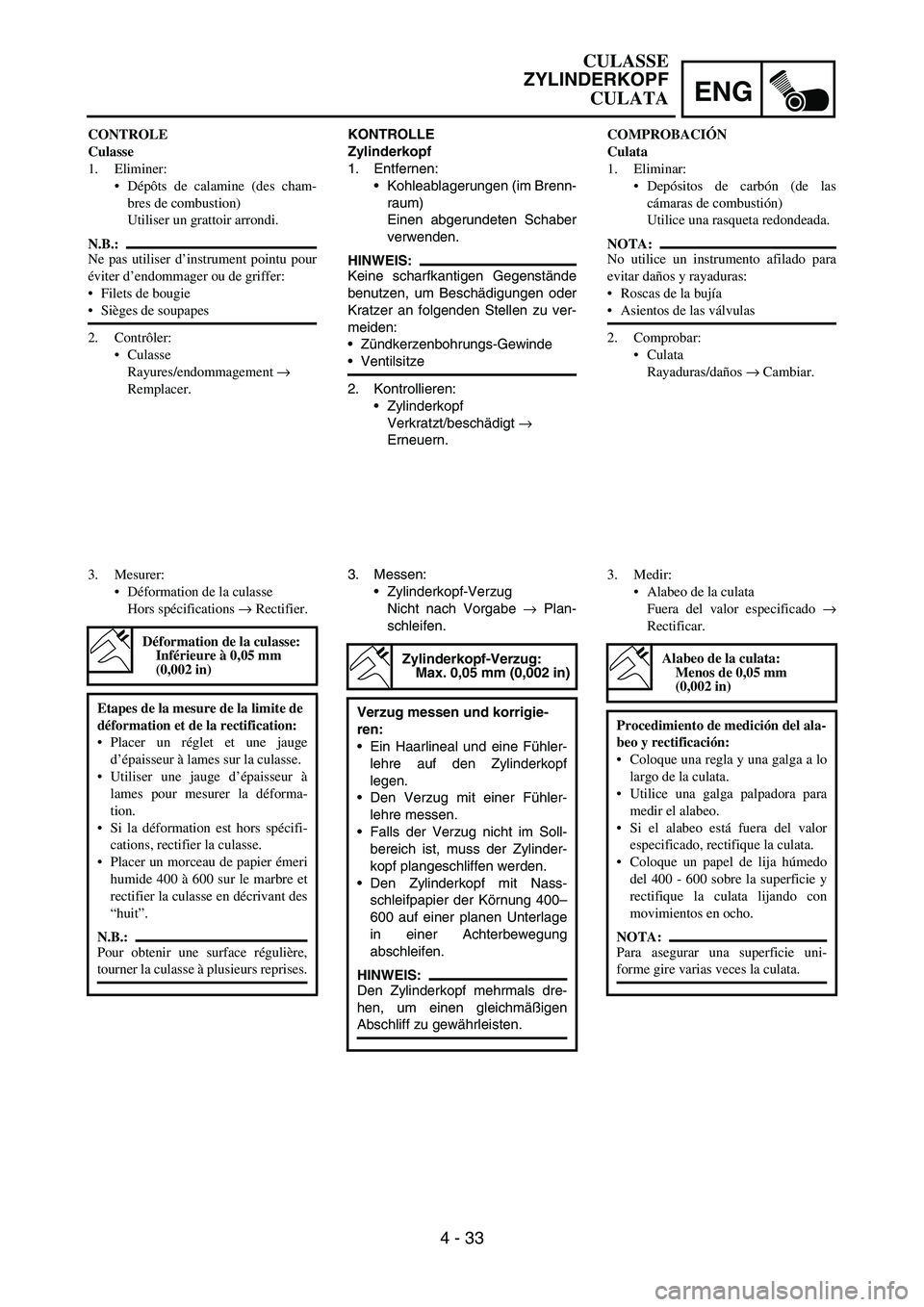

KONTROLLE
Zylinderkopf
1. Entfernen:
Kohleablagerungen (im Brenn-
raum)
Einen abgerundeten Schaber
verwenden.
HINWEIS:
Keine scharfkantigen Gegenstände
benutzen, um Beschädigungen oder
Kratzer an folgenden Stellen zu ver-
meiden:
Zündkerzenbohrungs-Gewinde
Ventilsitze
2. Kontrollieren:
Zylinderkopf
Verkratzt/beschädigt
→
Erneuern.
3. Messen:
Zylinderkopf-Verzug
Nicht nach Vorgabe
→ Plan-
schleifen.
Zylinderkopf-Verzug:
Max. 0,05 mm (0,002 in)
Verzug messen und korrigie-
ren:
Ein Haarlineal und eine Fühler-
lehre auf den Zylinderkopf
legen.
Den Verzug mit einer Fühler-
lehre messen.
Falls der Verzug nicht im Soll-
bereich ist, muss der Zylinder-
kopf plangeschliffen werden.
Den Zylinderkopf mit Nass-
schleifpapier der Körnung 400–
600 auf einer planen Unterlage
in einer Achterbewegung
abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals dre-
hen, um einen gleichmäßigen
Abschliff zu gewährleisten.
CONTROLE
Culasse
1. Eliminer:
Dépôts de calamine (des cham-
bres de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour
éviter d’endommager ou de griffer:
Filets de bougie
Sièges de soupapes
2. Contrôler:
Culasse
Rayures/endommagement →
Remplacer.
3. Mesurer:
Déformation de la culasse
Hors spécifications → Rectifier.
Déformation de la culasse:
Inférieure à 0,05 mm
(0,002 in)
Etapes de la mesure de la limite de
déformation et de la rectification:
Placer un réglet et une jauge
d’épaisseur à lames sur la culasse.
Utiliser une jauge d’épaisseur à
lames pour mesurer la déforma-
tion.
Si la déformation est hors spécifi-
cations, rectifier la culasse.
Placer un morceau de papier émeri
humide 400 à 600 sur le marbre et
rectifier la culasse en décrivant des
“huit”.
N.B.:
Pour obtenir une surface régulière,
tourner la culasse à plusieurs reprises.
COMPROBACIÓN
Culata
1. Eliminar:
Depósitos de carbón (de las
cámaras de combustión)
Utilice una rasqueta redondeada.
NOTA:
No utilice un instrumento afilado para
evitar daños y rayaduras:
Roscas de la bujía
Asientos de las válvulas
2. Comprobar:
Culata
Rayaduras/daños → Cambiar.
3. Medir:
Alabeo de la culata
Fuera del valor especificado →
Rectificar.
Alabeo de la culata:
Menos de 0,05 mm
(0,002 in)
Procedimiento de medición del ala-
beo y rectificación:
Coloque una regla y una galga a lo
largo de la culata.
Utilice una galga palpadora para
medir el alabeo.
Si el alabeo está fuera del valor
especificado, rectifique la culata.
Coloque un papel de lija húmedo
del 400 - 600 sobre la superficie y
rectifique la culata lijando con
movimientos en ocho.
NOTA:
Para asegurar una superficie uni-
forme gire varias veces la culata.

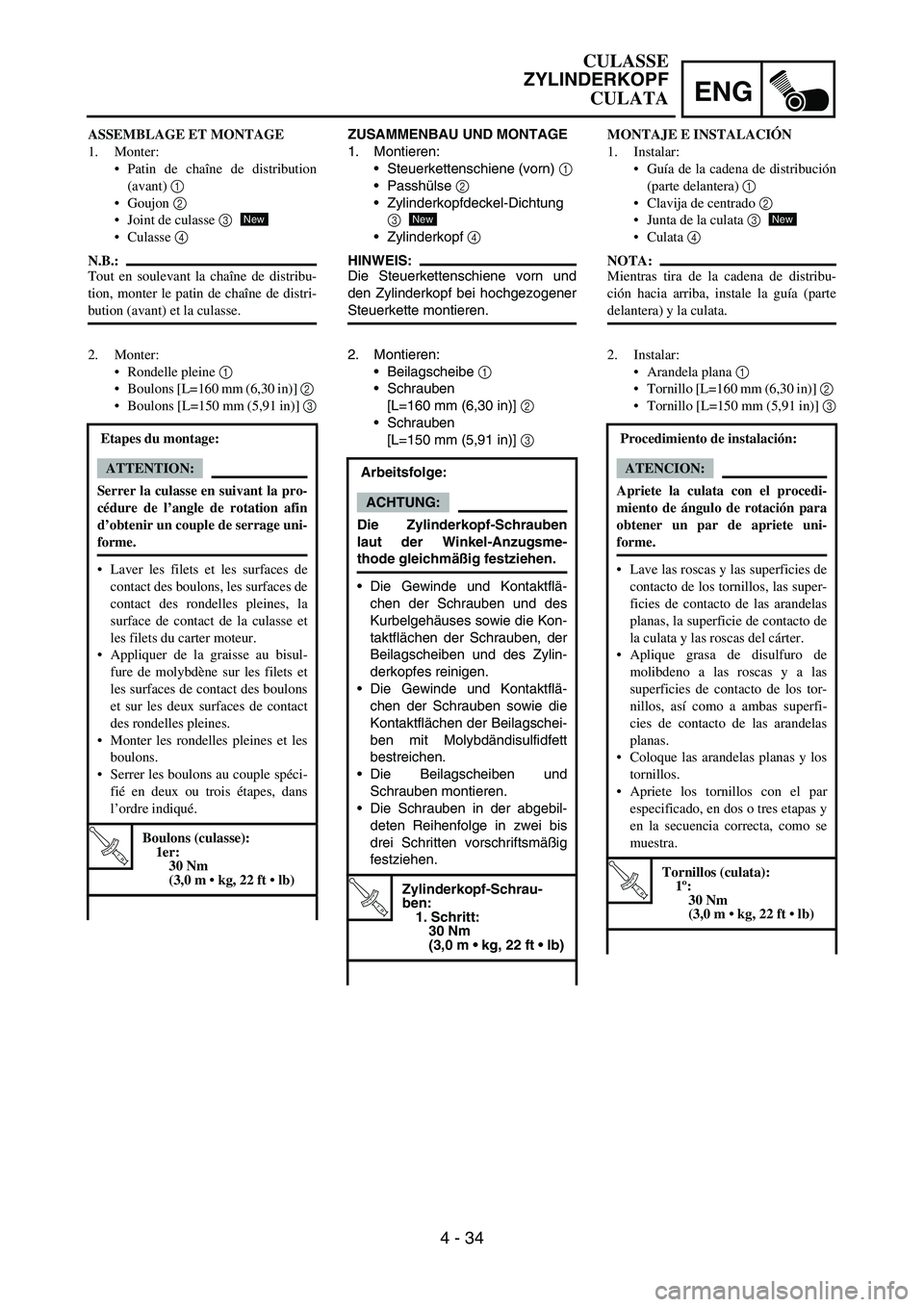

CULASSE
ZYLINDERKOPF
CULATA

ENG
4 - 34
ZUSAMMENBAU UND MONTAGE
1. Montieren:
Steuerkettenschiene (vorn)
1
Passhülse
2
Zylinderkopfdeckel-Dichtung
3
Zylinderkopf
4
HINWEIS:
Die Steuerkettenschiene vorn und
den Zylinderkopf bei hochgezogener
Steuerkette montieren.
New
2. Montieren:
Beilagscheibe
1
Schrauben
[L=160 mm (6,30 in)]
2
Schrauben
[L=150 mm (5,91 in)]
3
Arbeitsfolge:
ACHTUNG:
Die Zylinderkopf-Schrauben
laut der Winkel-Anzugsme-
thode gleichmäßig festziehen.
Die Gewinde und Kontaktflä-
chen der Schrauben und des
Kurbelgehäuses sowie die Kon-
taktflächen der Schrauben, der
Beilagscheiben und des Zylin-
derkopfes reinigen.
Die Gewinde und Kontaktflä-
chen der Schrauben sowie die
Kontaktflächen der Beilagschei-
ben mit Molybdändisulfidfett
bestreichen.
Die Beilagscheiben und
Schrauben montieren.
Die Schrauben in der abgebil-
deten Reihenfolge in zwei bis
drei Schritten vorschriftsmäßig
festziehen.
T R..
Zylinderkopf-Schrau-
ben:
1. Schritt:
30 Nm
(3,0 m  kg, 22 ft  lb)
ASSEMBLAGE ET MONTAGE
1. Monter:
Patin de chaîne de distribution
(avant) 1
Goujon 2
Joint de culasse 3
Culasse 4
N.B.:
Tout en soulevant la chaîne de distribu-
tion, monter le patin de chaîne de distri-
bution (avant) et la culasse.
New
2. Monter:
Rondelle pleine 1
Boulons [L=160 mm (6,30 in)] 2
Boulons [L=150 mm (5,91 in)] 3
Etapes du montage:
ATTENTION:
Serrer la culasse en suivant la pro-
cédure de l’angle de rotation afin
d’obtenir un couple de serrage uni-
forme.
Laver les filets et les surfaces de
contact des boulons, les surfaces de
contact des rondelles pleines, la
surface de contact de la culasse et
les filets du carter moteur.
Appliquer de la graisse au bisul-
fure de molybdène sur les filets et
les surfaces de contact des boulons
et sur les deux surfaces de contact
des rondelles pleines.
Monter les rondelles pleines et les
boulons.
Serrer les boulons au couple spéci-
fié en deux ou trois étapes, dans
l’ordre indiqué.
T R..
Boulons (culasse):
1er:
30 Nm
(3,0 m  kg, 22 ft  lb)
MONTAJE E INSTALACIÓN
1. Instalar:
Guía de la cadena de distribución
(parte delantera) 1
Clavija de centrado 2
Junta de la culata 3
Culata 4
NOTA:
Mientras tira de la cadena de distribu-
ción hacia arriba, instale la guía (parte
delantera) y la culata.
New
2. Instalar:
Arandela plana 1
Tornillo [L=160 mm (6,30 in)] 2
Tornillo [L=150 mm (5,91 in)] 3
Procedimiento de instalación:
ATENCION:
Apriete la culata con el procedi-
miento de ángulo de rotación para
obtener un par de apriete uni-
forme.
Lave las roscas y las superficies de
contacto de los tornillos, las super-
ficies de contacto de las arandelas
planas, la superficie de contacto de
la culata y las roscas del cárter.
Aplique grasa de disulfuro de
molibdeno a las roscas y a las
superficies de contacto de los tor-
nillos, así como a ambas superfi-
cies de contacto de las arandelas
planas.
Coloque las arandelas planas y los
tornillos.
Apriete los tornillos con el par
especificado, en dos o tres etapas y
en la secuencia correcta, como se
muestra.
T R..
Tornillos (culata):
1º:
30 Nm
(3,0 m  kg, 22 ft  lb)
CULASSE
ZYLINDERKOPF
CULATA

ENG
4 - 35
Die Schrauben losdrehen.
Die Gewinde und Kontaktflä-
chen der Schrauben sowie die
Kontaktflächen der Beilagschei-
ben erneut mit Molybdändisul-
fidfett bestreichen.
Die Schrauben erneut festzie-
hen.
HINWEIS:
Die Schrauben in der abgebilde-
ten Reihenfolge in zwei bis drei
Schritten vorschriftsmäßig festzie-
hen.
T R..
Zylinderkopf-Schrauben:
2. Schritt:
20 Nm
(2,0 m  kg, 14 ft  lb)
Die Kante
1 der Zylinderkopf-
Schraube und den Zylinderkopf
2, wie in der Abbildung
gezeigt, markieren.
HINWEIS:
Die Schrauben, wie in der Abbil-
dung gezeigt, in der vorgeschrie-
benen Reihenfolge in zwei
Schritten von 90° um insgesamt
180° festziehen.
T R..
Zylinderkopf-Schrauben:
Letzter Schritt:
Vorgeschriebener
Winkel von 180°
3. Montieren:
Zylinderkopf-Mutter
1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Kupferscheibe
1
Ölzufuhrleitung
2
Hohlschraube (M8)
3
Hohlschraube (M10)
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Déposer les boulons.
Appliquer une nouvelle fois de la
graisse au bisulfure de molybdène
sur les filets et les surfaces de con-
tact des boulons et sur les deux sur-
faces de contact des rondelles
pleines.
Resserrer les boulons.
N.B.:
Serrer les boulons au couple spécifié
en deux ou trois étapes, dans l’ordre
indiqué.
T R..
Boulons (culasse):
2ème:
20 Nm
(2,0 m  kg, 14 ft  lb)
Placer un repère sur l’angle 1 du
boulon (culasse) et la culasse 2
comme illustré.
N.B.:
Serrer les boulons de 90° dans cha-
cune des deux étapes, de manière à
atteindre l’angle spécifié de 180°
dans l’ordre de serrage correct,
comme illustré.
T R..
Boulons (culasse):
Final:
Angle de 180° spécifié
3. Monter:
Ecrou (culasse) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Rondelle en cuivre 1
Tuyau d’amenée d’huile 2
Boulon de raccord (M8) 3
Boulon de raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Extraiga los tornillos.
Vuelva a aplicar grasa de disulfuro
de molibdeno a las roscas y a las
superficies de contacto de los tor-
nillos, así como a ambas superfi-
cies de contacto de las arandelas
planas.
Vuelva a apretar los tornillos.
NOTA:
Apriete los tornillos con el par espe-
cificado, en dos o tres etapas y en la
secuencia correcta, como se muestra.
T R..
Tornillos (culata):
2º:
20 Nm
(2,0 m  kg, 14 ft  lb)
Haga una marca en el ángulo 1
del tornillo (culata) y en la propia
culata 2 como se muestra.
NOTA:
Apriete los tornillos 90º en cada uno
de los dos pasos hasta obtener el
ángulo especificado de 180°, en la
secuencia correcta como se muestra.
T R..
Tornillos (culata):
Final:
Ángulo especificado 180°
3. Instalar:
Tuerca (culata) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Arandela de cobre 1
Tubería de suministro de aceite
2
Perno de unión (M8) 3
Perno de unión (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
CULASSE
ZYLINDERKOPF
CULATA
