YAMAHA WR 450F 2006 Owners Manual

ENG
4 - 47
Zylinderboh-
rung “C”95,00–95,01 mm
(3,7402–
3,7406 in)
Max. Konizität
“T”0,05 mm
(0,002 in)
Max. Ovalität
“R”0,05 mm
(0,002 in)
“C” = größtes Maß unter D
“T” = (größtes Maß unter D
1
und D2) – (größtes Maß unter D5
und D6)
“R” = (größtes Maß unter D
1, D3
und D5) – (kleinstes Maß unter
D2, D4 und D6)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
2. Schritt:
Den Kolbenschaft-Durchmes-
ser “P” mit einer Bügelmess-
schraube messen.
a8 mm (0,315 in) oberhalb der
Unterkante
Kolbengröße
“P”
Standard94,945–
94,960 mm
(3,738–3,739 in)
Falls nicht nach Vorgabe, Kol-
ben samt Kolbenringen erneu-
ern.
3. Schritt:
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
Kolben-Laufspiel =
Zylinderbohrung “C” -
Kolbenschaft-Durchmes-
ser “P”
Kolben-Laufspiel:
0,040–0,065 mm
(0,0016–0,0026 in)
:
0,1 mm (0,004 in)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.

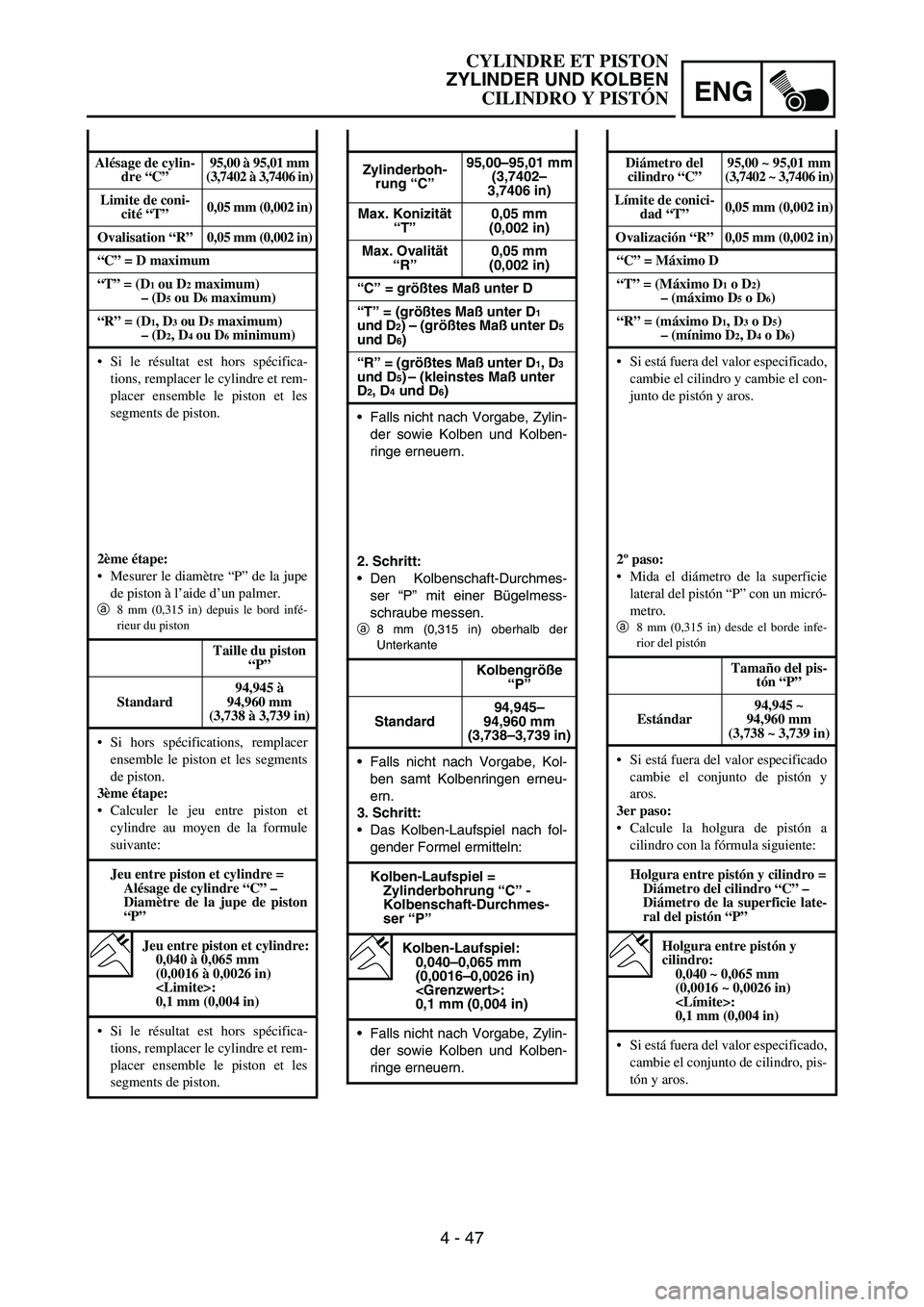

Alésage de cylin-
dre “C”95,00 à 95,01 mm
(3,7402 à 3,7406 in)
Limite de coni-
cité “T”0,05 mm (0,002 in)
Ovalisation “R”0,05 mm (0,002 in)
“C” = D maximum
“T” = (D
1 ou D2 maximum)
– (D5 ou D6 maximum)
“R” = (D
1, D3 ou D5 maximum) – (D2, D4 ou D6 minimum)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
2ème étape:
Mesurer le diamètre “P” de la jupe
de piston à l’aide d’un palmer.
a
8 mm (0,315 in) depuis le bord infé-
rieur du piston
Taille du piston
“P”
Standard94,945 à
94,960 mm
(3,738 à 3,739 in)
Si hors spécifications, remplacer
ensemble le piston et les segments
de piston.
3ème étape:
Calculer le jeu entre piston et
cylindre au moyen de la formule
suivante:
Jeu entre piston et cylindre =
Alésage de cylindre “C” –
Diamètre de la jupe de piston
“P”
Jeu entre piston et cylindre:
0,040 à 0,065 mm
(0,0016 à 0,0026 in)
:
0,1 mm (0,004 in)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
Diámetro del
cilindro “C”95,00 ~ 95,01 mm
(3,7402 ~ 3,7406 in)
Límite de conici-
dad “T”0,05 mm (0,002 in)
Ovalización “R”0,05 mm (0,002 in)
“C” = Máximo D
“T” = (Máximo D
1 o D2)
– (máximo D5 o D6)
“R” = (máximo D
1, D3 o D5) – (mínimo D2, D4 o D6)
Si está fuera del valor especificado,
cambie el cilindro y cambie el con-
junto de pistón y aros.
2º paso:
Mida el diámetro de la superficie
lateral del pistón “P” con un micró-
metro.
a
8 mm (0,315 in) desde el borde infe-
rior del pistón
Tamaño del pis-
tón “P”
Estándar94,945 ~
94,960 mm
(3,738 ~ 3,739 in)
Si está fuera del valor especificado
cambie el conjunto de pistón y
aros.
3er paso:
Calcule la holgura de pistón a
cilindro con la fórmula siguiente:
Holgura entre pistón y cilindro =
Diámetro del cilindro “C” –
Diámetro de la superficie late-
ral del pistón “P”
Holgura entre pistón y
cilindro:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
:
0,1 mm (0,004 in)
Si está fuera del valor especificado,
cambie el conjunto de cilindro, pis-
tón y aros.
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

4 - 48
ENGCYLINDER AND PISTON

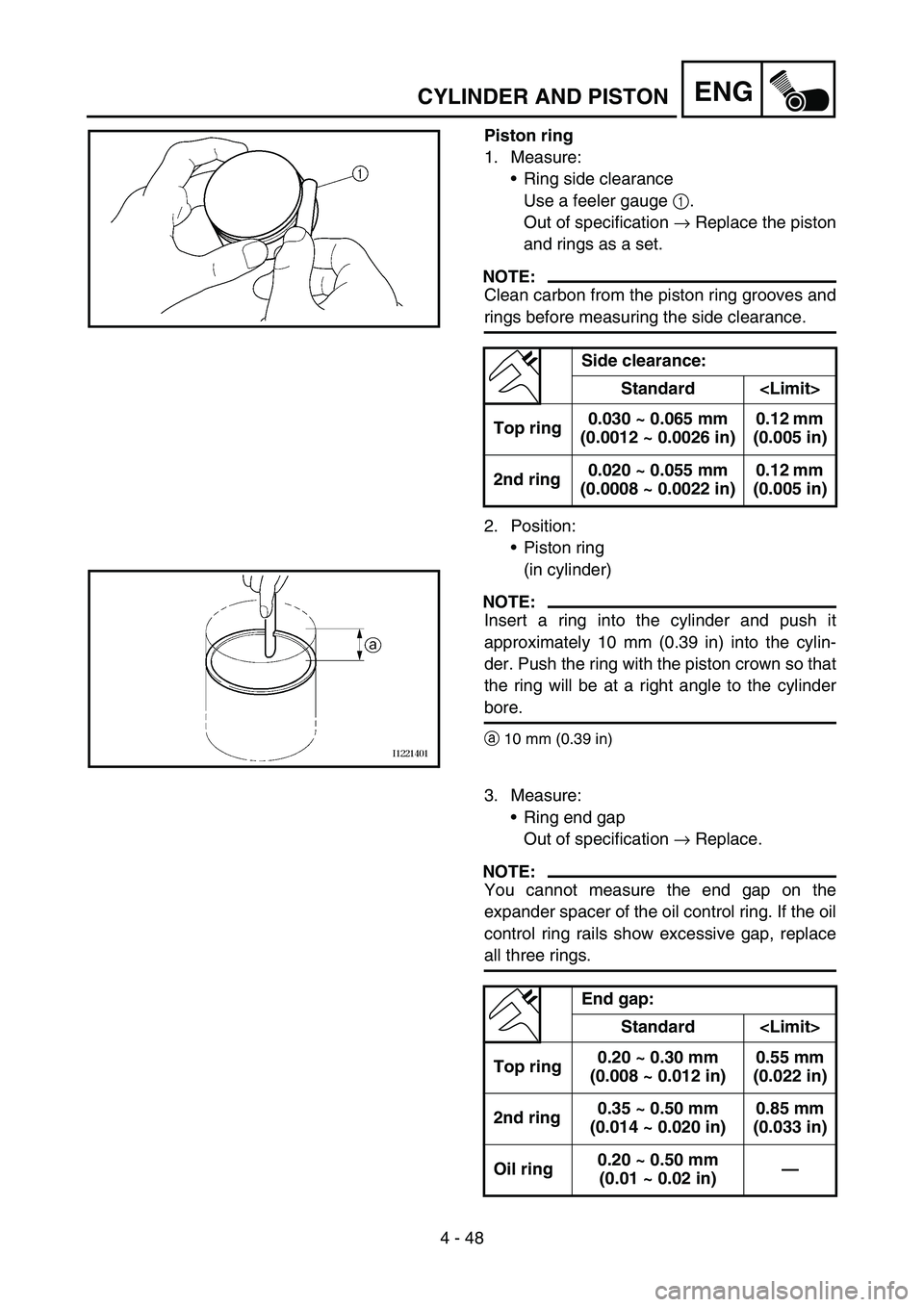

Piston ring
1. Measure:
Ring side clearance
Use a feeler gauge 1.
Out of specification → Replace the piston
and rings as a set.
NOTE:
Clean carbon from the piston ring grooves and
rings before measuring the side clearance.
2. Position:
Piston ring
(in cylinder)
NOTE:
Insert a ring into the cylinder and push it
approximately 10 mm (0.39 in) into the cylin-
der. Push the ring with the piston crown so that
the ring will be at a right angle to the cylinder
bore.
a10 mm (0.39 in)
Side clearance:
Standard
Top ring0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
3. Measure:
Ring end gap
Out of specification → Replace.
NOTE:
You cannot measure the end gap on the
expander spacer of the oil control ring. If the oil
control ring rails show excessive gap, replace
all three rings.
End gap:
Standard
Top ring0.20 ~ 0.30 mm
(0.008 ~ 0.012 in)0.55 mm
(0.022 in)
2nd ring0.35 ~ 0.50 mm
(0.014 ~ 0.020 in)0.85 mm
(0.033 in)
Oil ring0.20 ~ 0.50 mm
(0.01 ~ 0.02 in)—

ENG
4 - 48
Kolbenringe
1. Messen:
Ringnutspiel
Eine Fühlerlehre
1 verwen-
den.
Nicht nach Vorgabe
→ Kolben
samt Kolbenringen erneuern.
HINWEIS:
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
2. Anordnen:
Kolbenringe
(im Zylinder)
HINWEIS:
Den Kolbenring ca.10 mm (0,39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so dass
der Ring rechtwinklig im Zylinder
sitzt.
a10 mm (0,39 in)
Ringnutspiel:
Standard

1. Kom-
pressi-
onsring
(Topring)0,030–0,065 mm
(0,0012–
0,0026 in)0,12 mm
(0,005 in)
2. Kom-
pressi-
onsring
0,020–0,055 mm
(0,0008–
0,0022 in)0,12 mm
(0,005 in)
3. Messen:
Kolbenring-Stoß
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Der Stoß der Ölabstreifring-Expan-
derfeder kann nicht gemessen wer-
den. Wenn der Stoß der
Ölabstreifschneiden nicht im Sollbe-
reich liegt, müssen alle Kolbenringe
erneuert werden.
Ringstoß:
Standard

1. Kom-
pressi-
onsring
(Topring)0,20–0,30 mm
(0,008–0,012 in)0,55 mm
(0,022 in)
2. Kom-
pressi-
onsring0,35–0,50 mm
(0,014–0,020 in)0,85 mm
(0,033 in)
Ölabst-
reifring0,20–0,50 mm
(0,01–0,02 in)—

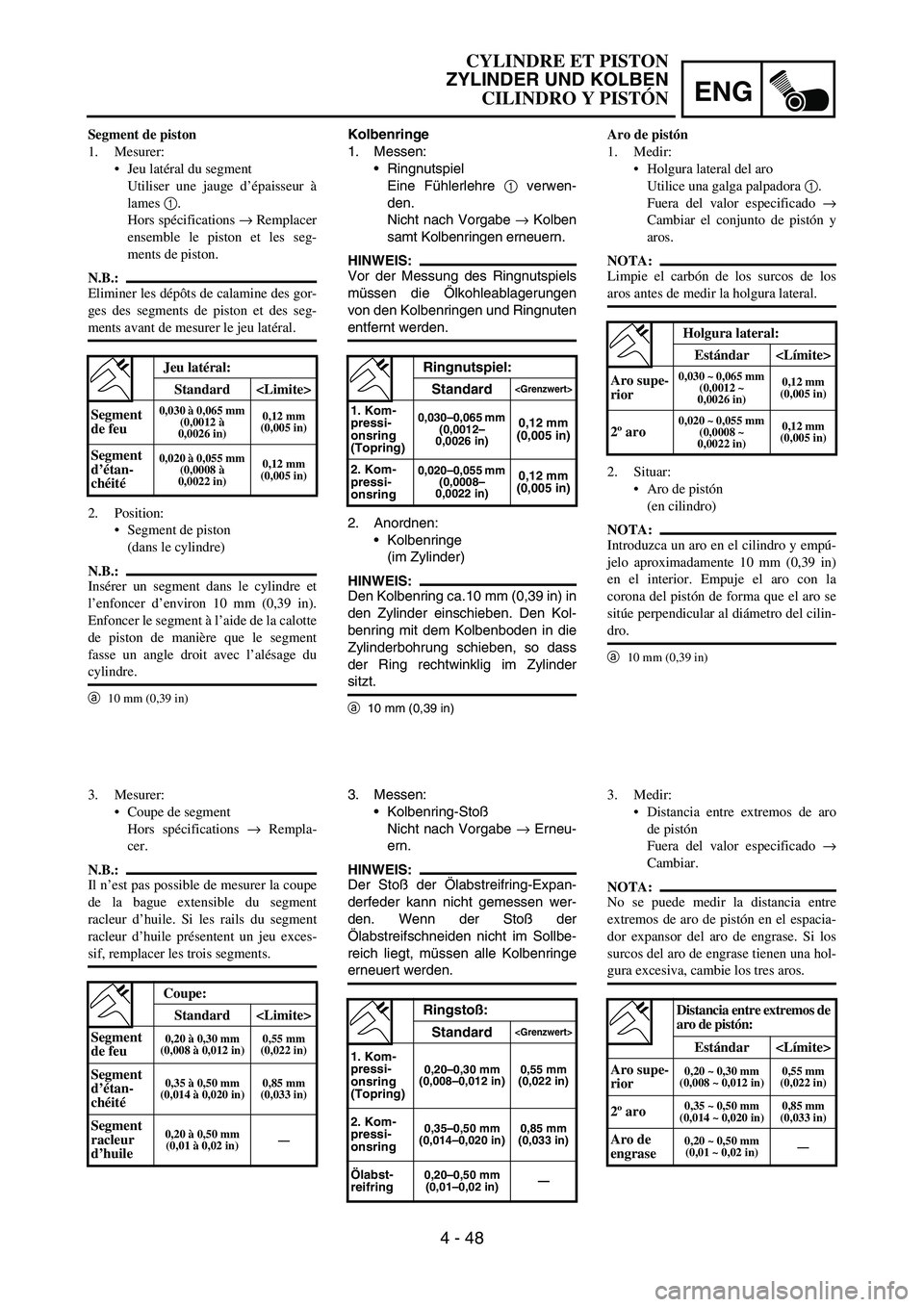

Segment de piston
1. Mesurer:
Jeu latéral du segment
Utiliser une jauge d’épaisseur à
lames 1.
Hors spécifications → Remplacer
ensemble le piston et les seg-
ments de piston.
N.B.:
Eliminer les dépôts de calamine des gor-
ges des segments de piston et des seg-
ments avant de mesurer le jeu latéral.
2. Position:
Segment de piston
(dans le cylindre)
N.B.:
Insérer un segment dans le cylindre et
l’enfoncer d’environ 10 mm (0,39 in).
Enfoncer le segment à l’aide de la calotte
de piston de manière que le segment
fasse un angle droit avec l’alésage du
cylindre.
a
10 mm (0,39 in)
Jeu latéral:
Standard
Segment
de feu
0,030 à 0,065 mm
(0,0012 à
0,0026 in)0,12 mm
(0,005 in)
Segment
d’étan-
chéité0,020 à 0,055 mm
(0,0008 à
0,0022 in)0,12 mm
(0,005 in)
3. Mesurer:
Coupe de segment
Hors spécifications → Rempla-
cer.
N.B.:
Il n’est pas possible de mesurer la coupe
de la bague extensible du segment
racleur d’huile. Si les rails du segment
racleur d’huile présentent un jeu exces-
sif, remplacer les trois segments.
Coupe:
Standard
Segment
de feu
0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Segment
d’étan-
chéité0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Segment
racleur
d’huile0,20 à 0,50 mm
(0,01 à 0,02 in)—
Aro de pistón
1. Medir:
Holgura lateral del aro
Utilice una galga palpadora 1.
Fuera del valor especificado →
Cambiar el conjunto de pistón y
aros.
NOTA:
Limpie el carbón de los surcos de los
aros antes de medir la holgura lateral.
2. Situar:
Aro de pistón
(en cilindro)
NOTA:
Introduzca un aro en el cilindro y empú-
jelo aproximadamente 10 mm (0,39 in)
en el interior. Empuje el aro con la
corona del pistón de forma que el aro se
sitúe perpendicular al diámetro del cilin-
dro.
a
10 mm (0,39 in)
Holgura lateral:
Estándar
Aro supe-
rior
0,030 ~ 0,065 mm
(0,0012 ~
0,0026 in) 0,12 mm
(0,005 in)
2º aro0,020 ~ 0,055 mm
(0,0008 ~
0,0022 in) 0,12 mm
(0,005 in)
3. Medir:
Distancia entre extremos de aro
de pistón
Fuera del valor especificado →
Cambiar.
NOTA:
No se puede medir la distancia entre
extremos de aro de pistón en el espacia-
dor expansor del aro de engrase. Si los
surcos del aro de engrase tienen una hol-
gura excesiva, cambie los tres aros.
Distancia entre extremos de
aro de pistón:
Estándar
Aro supe-
rior
0,20 ~ 0,30 mm
(0,008 ~ 0,012 in)0,55 mm
(0,022 in)
2º aro0,35 ~ 0,50 mm
(0,014 ~ 0,020 in)0,85 mm
(0,033 in)
Aro de
engrase0,20 ~ 0,50 mm
(0,01 ~ 0,02 in)—
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

4 - 49
ENGCYLINDER AND PISTON
Piston pin
1. Inspect:
Piston pin
Blue discoloration/grooves → Replace,
then inspect the lubrication system.
2. Measure:
Piston pin-to-piston clearance
ASSEMBLY AND INSTALLATION
Piston
1. Install:
Piston rings
Onto the piston.
NOTE:
Be sure to install the piston rings so that the
manufacturer’s marks or numbers are
located on the upper side of the rings.
Lubricate the piston and piston rings liberally
with engine oil. Measurement steps:
Measure the outside diameter (piston pin)
a.
If out of specification, replace the piston
pin.
Outside diameter (piston pin):
17.991 ~ 18.000 mm
(0.7083 ~ 0.7087 in)
Measure the inside diameter (piston) b.
Inside diameter (piston):
18.004 ~ 18.015 mm
(0.7088 ~ 0.7093 in)
Calculate the piston pin-to-piston clear-
ance with the following formula.
Piston pin-to-piston clearance =
Inside diameter (piston)
b –
Outside diameter (piston pin)
a
If out of specification, replace the piston.
Piston pin-to-piston clearance:
0.004 ~ 0.024 mm
(0.00016 ~ 0.00094 in)
: 0.07 mm (0.003 in)

ENG
4 - 49
Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blaubrüchig/riefig
→ Kolben-
bolzen erneuern und Schmier-
system kontrollieren.
2. Messen:
Kolbenbolzen-Spiel
ZUSAMMENBAU UND MONTAGE
Kolben
1. Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so einbauen, dass
die Herstellerangaben nach oben
gerichtet sind.
Den Kolben und die Kolbenringe
großzügig mit Motoröl bestreichen. Arbeitsvorgang:
Den Kolbenbolzen-Durchmes-
ser
a messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.
Kolbenbolzen-Durch-
messer:
17,991-18,000 mm
(0,7083–0,7087 in)
Den Kolbenbolzenaugen-Durch-
messer
b messen.
Kolbenbolzenaugen-
Durchmesser:
18,004–18,015 mm
(0,7088–0,7093 in)
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
Kolbenbolzen-Spiel =
Kolbenbolzenaugen-
Durchmesser b –
Kolbenbolzen-Durchmesser a
Falls nicht nach Vorgabe, den
Kolben erneuern.
Kolbenbolzen-Spiel:
0,004–0,024 mm
(0,00016–0,00094 in)
:
0,07 mm (0,003 in)

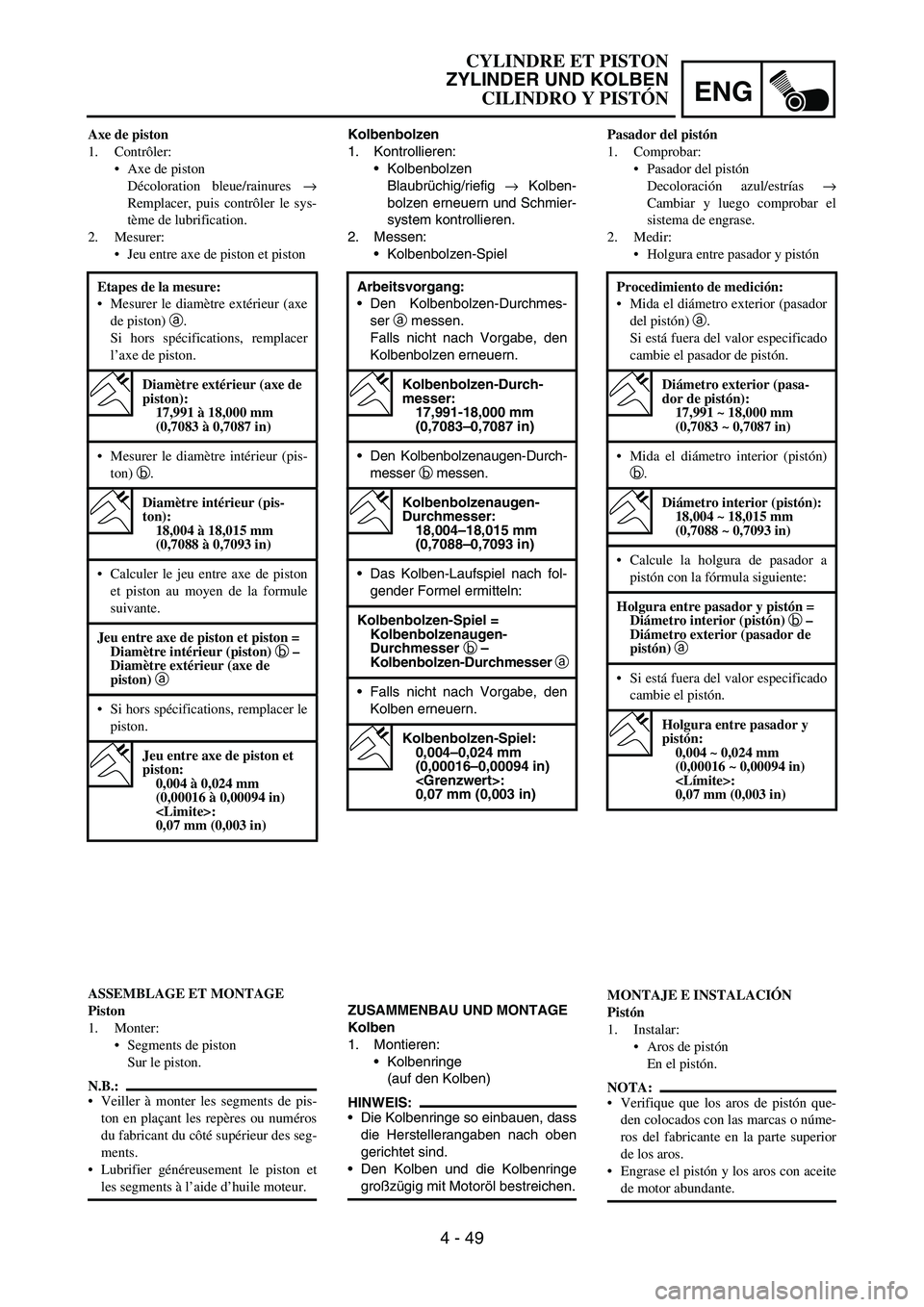

Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/rainures →
Remplacer, puis contrôler le sys-
tème de lubrification.
2. Mesurer:
Jeu entre axe de piston et piston
ASSEMBLAGE ET MONTAGE
Piston
1. Monter:
Segments de piston
Sur le piston.
N.B.:
Veiller à monter les segments de pis-
ton en plaçant les repères ou numéros
du fabricant du côté supérieur des seg-
ments.
Lubrifier généreusement le piston et
les segments à l’aide d’huile moteur. Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
Si hors spécifications, remplacer
l’axe de piston.
Diamètre extérieur (axe de
piston):
17,991 à 18,000 mm
(0,7083 à 0,7087 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur (pis-
ton):
18,004 à 18,015 mm
(0,7088 à 0,7093 in)
Calculer le jeu entre axe de piston
et piston au moyen de la formule
suivante.
Jeu entre axe de piston et piston =
Diamètre intérieur (piston) b –
Diamètre extérieur (axe de
piston) a
Si hors spécifications, remplacer le
piston.
Jeu entre axe de piston et
piston:
0,004 à 0,024 mm
(0,00016 à 0,00094 in)
:
0,07 mm (0,003 in)
Pasador del pistón
1. Comprobar:
Pasador del pistón
Decoloración azul/estrías →
Cambiar y luego comprobar el
sistema de engrase.
2. Medir:
Holgura entre pasador y pistón
MONTAJE E INSTALACIÓN
Pistón
1. Instalar:
Aros de pistón
En el pistón.
NOTA:
Verifique que los aros de pistón que-
den colocados con las marcas o núme-
ros del fabricante en la parte superior
de los aros.
Engrase el pistón y los aros con aceite
de motor abundante. Procedimiento de medición:
Mida el diámetro exterior (pasador
del pistón) a.
Si está fuera del valor especificado
cambie el pasador de pistón.
Diámetro exterior (pasa-
dor de pistón):
17,991 ~ 18,000 mm
(0,7083 ~ 0,7087 in)
Mida el diámetro interior (pistón)
b.
Diámetro interior (pistón):
18,004 ~ 18,015 mm
(0,7088 ~ 0,7093 in)
Calcule la holgura de pasador a
pistón con la fórmula siguiente:
Holgura entre pasador y pistón =
Diámetro interior (pistón) b –
Diámetro exterior (pasador de
pistón) a
Si está fuera del valor especificado
cambie el pistón.
Holgura entre pasador y
pistón:
0,004 ~ 0,024 mm
(0,00016 ~ 0,00094 in)
:
0,07 mm (0,003 in)
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

4 - 50
ENGCYLINDER AND PISTON
2. Position:
Top ring
2nd ring
Oil ring
Offset the piston ring end gaps as shown.
aTop ring end
b2nd ring end
cOil ring end (upper)
dOil ring
eOil ring end (lower)
45
135 135
a
b ced
3. Install:
Piston 1
Piston pin 2
Piston pin clips 3
NOTE:
Apply engine oil onto the piston pin and pis-
ton.
Be sure that the arrow mark
a on the piston
points to the exhaust side of the engine.
Before installing the piston pin clip, cover the
crankcase with a clean rag to prevent the
piston pin clip from falling into the crankcase.
Install the piston pin clips with their ends fac-
ing downward.
4. Lubricate:
Piston
Piston rings
Cylinder
NOTE:
Apply a liberal coating of engine oil.
Cylinder
1. Install:
Dowel pins
O-ring
Gasket 1
Cylinder 2
NOTE:
Install the cylinder with one hand while com-
pressing the piston rings with the other hand.
CAUTION:
Pass the timing chain
3 through the tim-
ing chain cavity.
Be careful not to damage the timing chain
guide
4 during installation.
2. Install:
Bolt (cylinder)
3New
New
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 50
2. Anordnen:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Die Ringspalte, wie in der
Abbildung gezeigt, versetzen.
aSpalt des 1. Kompressionsrings
bSpalt des 2. Kompressionsrings
cSpalt der oberen Ölabstreifschneide
dÖlabstreifring
eSpalt der unteren Ölabstreifschneide
3. Montieren:
Kolben
1
Kolbenbolzen
2
Kolbenbolzen-Sicherungs-
ringe
3
HINWEIS:
Motoröl auf den Kolbenbolzen und
Kolben auftragen.
Die Pfeilmarkierung
a auf dem
Kolben muss zur Auslassseite des
Zylinders gerichtet sein.
Vor dem Einbau des Kolbenbol-
zen-Sicherungsringes das Kurbel-
gehäuse mit einem sauberen Tuch
abdekken, damit der Sicherungs-
ring nicht hineinfallen kann.
Die Kolbenbolzen-Sicherungs-
ringe so einbauen, dass deren
Enden nach unten gerichtet sind.
4. Schmieren:
Kolben
Kolbenringe
Zylinder
HINWEIS:
Bauteile großzügig mit Motoröl
bestreichen.
Zylinder
1. Montieren:
Passhülsen
O-Ring
Dichtung
1
Zylinder
2
HINWEIS:
Den Zylinder mit einer Hand ein-
bauen, mit der anderen Hand die
Kolbenringe zusammendrücken.
ACHTUNG:
Die Steuerkette 3 durch den
Steuerkettenschacht führen.
Darauf achten, dass die Steuer-
kettenschiene 4 nicht beschä-
digt wird!
2. Montieren:
Zylinder-Schraube
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
2. Position:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Excentrer les coupes des seg-
ments comme illustré.
a
Extrémité du segment de feu
b
Extrémité du segment d’étanchéité
c
Extrémité du segment racleur d’huile
(supérieure)
d
Segment racleur d’huile
e
Extrémité du segment racleur d’huile
(inférieure)
3. Monter:
Piston 1
Axe de piston 2
Agrafes d’axes de pistons
3
N.B.:
Appliquer de l’huile moteur sur l’axe
de piston et le piston.
Contrôler que la flèche
a du piston
pointe vers le côté échappement du
moteur.
Avant de monter l’agrafe d’axe de pis-
ton, couvrir le carter moteur d’un chif-
fon propre pour éviter que l’agrafe ne
tombe dans la cavité du carter moteur.
Monter les agrafes d’axes de pistons
extrémités vers le bas.
4. Lubrifier:
Piston
Segments de piston
Cylindre
N.B.:
Appliquer une généreuse couche d’huile
moteur.
Cylindre
1. Monter:
Goujons
Joint torique
Joint 1
Cylindre 2
N.B.:
Monter le cylindre avec une main, tout
en compressant les segments de l’autre.
ATTENTION:
Acheminer la chaîne de distribu-
tion 3 dans la cavité de la chaîne de
distribution.
Veiller à ne pas endommager le
patin de chaîne de distribution 4
pendant l’installation.
2. Monter:
Boulon (cylindre)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
2. Situar:
Aro superior
2º aro
Aro de engrase
Descentre las holguras del
extremo de los aros de pistón
como se muestra.
a
Extremo del aro superior
b
Extremo del segundo aro
c
Extremo del aro de engrase (superior)
d
Aro de engrase
e
Extremo del aro de engrase (inferior)
3. Instalar:
Pistón 1
Pasador del pistón 2
Clips del pasador de pistón
3
NOTA:
Aplique aceite de motor al pasador y
al pistón.
Verifique que la flecha
a del pistón
quede orientada hacia el lado de
escape del motor.
Antes de instalar el clip del pasador
del pistón, cubra la abertura del cárter
con un paño limpio para evitar que el
clip se caiga al cárter.
Instale los clips del pasador de pistón
con los extremos hacia abajo.
4. Lubricar:
Pistón
Aros de pistón
Cilindro
NOTA:
Aplique una capa generosa de aceite de
motor.
Cilindro
1. Instalar:
Clavijas de centrado
Junta tórica
Junta 1
Cilindro 2
NOTA:
Instale el cilindro con una mano mien-
tras comprime los aros con la otra.
ATENCION:
Pase la cadena de distribución 3
por la cavidad correspondiente.
Tenga cuidado de no dañar la guía
de la cadena de distribución 4
durante la instalación.
2. Instalar:
Tornillo (cilindro)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN

4 - 51
ENGCLUTCH
CLUTCH
CLUTCH
Extent of removal:
1 Push rod and push lever removal
2 Push rod 1 disassembly
3 Friction plate and clutch plate removal
4 Clutch housing removal
Extent of removal Order Part name Q’ty Remarks
CLUTCH REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cable Disconnect at engine side.
1 Clutch cover 1
2 Gasket 1
3 Dowel pin 2
4 Clutch spring 6
5 Pressure plate 1
6 Push rod 1 1
7 Circlip 1
8 Plain washer 1
9 Bearing 1
10 Ball 1
11 Push rod 2 1
1
2
34
1

ENG
4 - 51
KUPPLUNG
KUPPLUNG
Arbeitsumfang:
1 Druckstange und Kupplungsausrücker demontieren
2 Druckstange 1 zerlegen
3 Reib- und Stahlscheiben demontieren
4 Kupplungskorb demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL 3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Dichtung 1
3 Passhülse 2
4 Kupplungsfeder 6
5 Druckplatte 1
6 Druckstange 1 1
7 Sicherungsring 1
8 Beilagscheibe 1
9 Lager 1
10 Kugel 1
11 Druckstange 2 1
1
2
34
1

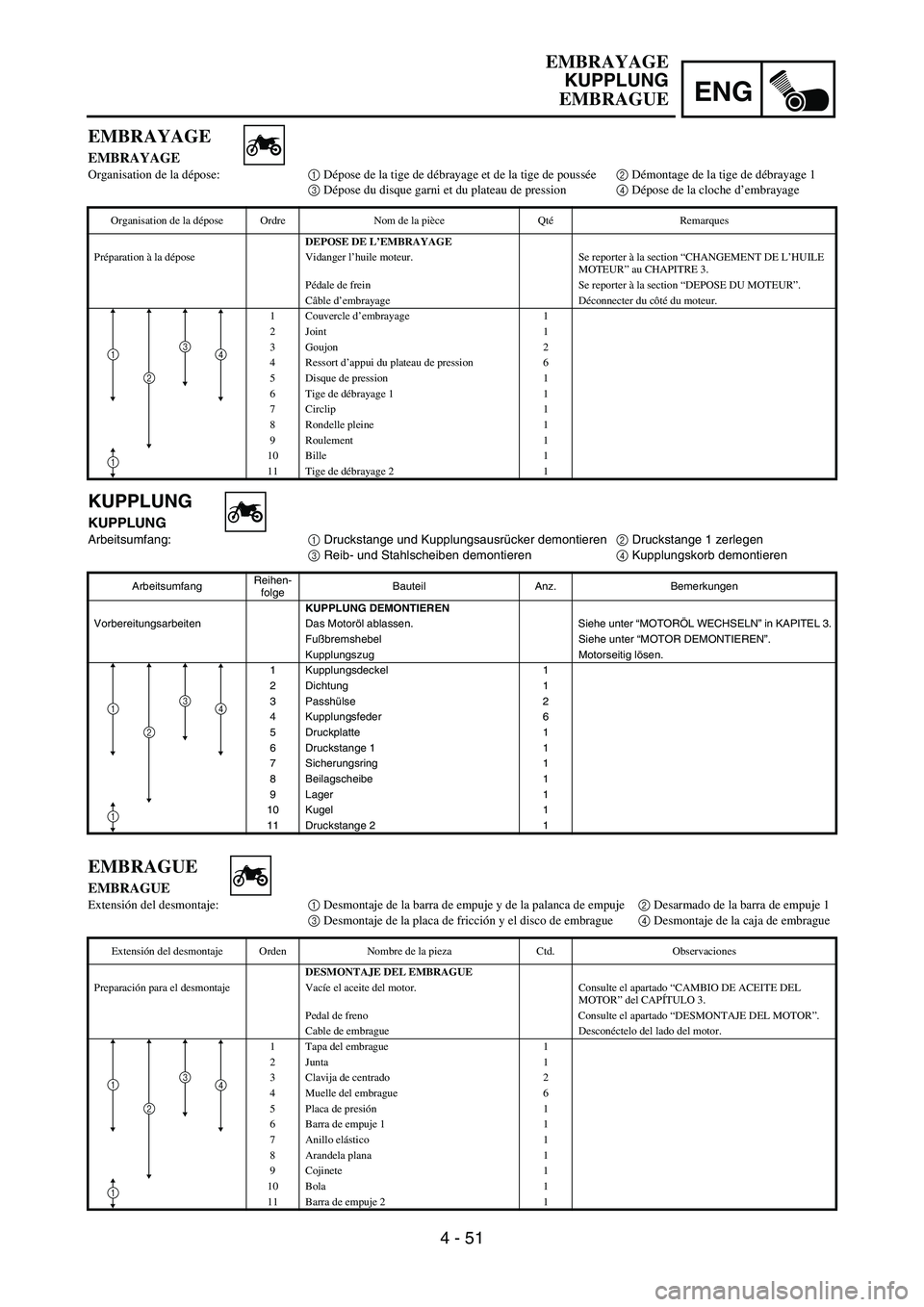

EMBRAYAGE
EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de débrayage et de la tige de poussée2 Démontage de la tige de débrayage 1
3 Dépose du disque garni et du plateau de pression4 Dépose de la cloche d’embrayage
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté du moteur.
1 Couvercle d’embrayage 1
2 Joint 1
3Goujon 2
4 Ressort d’appui du plateau de pression 6
5 Disque de pression 1
6 Tige de débrayage 1 1
7 Circlip 1
8 Rondelle pleine 1
9 Roulement 1
10 Bille 1
11 Tige de débrayage 2 1
1
2
34
1
EMBRAGUE
EMBRAGUE
Extensión del desmontaje: 1 Desmontaje de la barra de empuje y de la palanca de empuje 2 Desarmado de la barra de empuje 1
3 Desmontaje de la placa de fricción y el disco de embrague4 Desmontaje de la caja de embrague
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL EMBRAGUE
Preparación para el desmontaje Vacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL
MOTOR” del CAPÍTULO 3.
Pedal de freno Consulte el apartado “DESMONTAJE DEL MOTOR”.
Cable de embrague Desconéctelo del lado del motor.
1 Tapa del embrague 1
2Junta 1
3 Clavija de centrado 2
4 Muelle del embrague 6
5 Placa de presión1
6 Barra de empuje 1 1
7 Anillo elástico 1
8 Arandela plana 1
9Cojinete 1
10 Bola 1
11 Barra de empuje 2 1
1
2
34
1
EMBRAYAGE
KUPPLUNG
EMBRAGUE

4 - 52

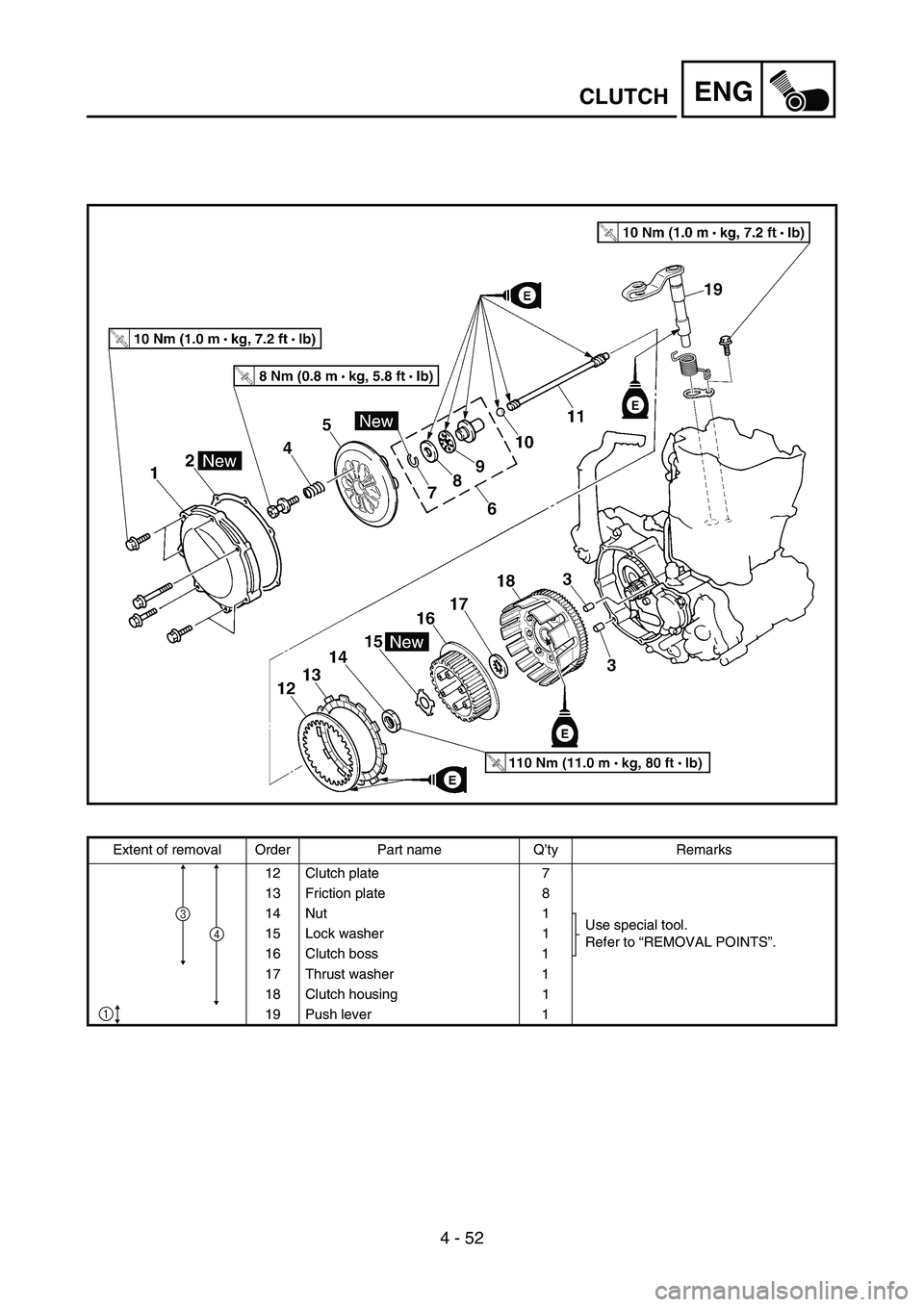

ENGCLUTCH
Extent of removal Order Part name Q’ty Remarks
12 Clutch plate 7
13 Friction plate 8
14 Nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Lock washer 1
16 Clutch boss 1
17 Thrust washer 1
18 Clutch housing 1
19 Push lever 1
3
1
4
