ZUSAMMENBAU UND MONTAGE
Ausgleichswelle, -Antriebsritzel
und -rad

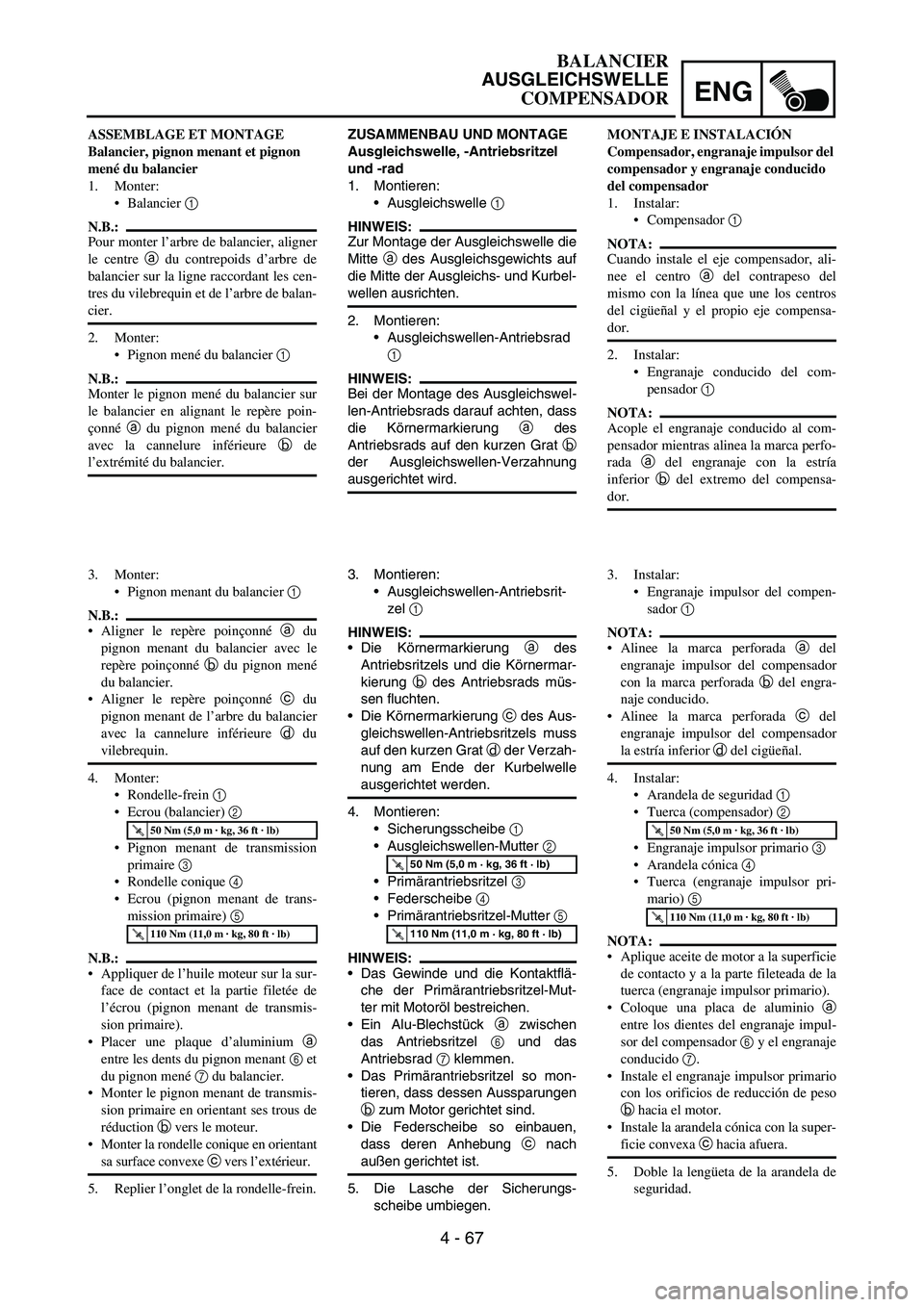

1. Montieren:
Ausgleichswelle
1
HINWEIS:
Zur Montage der Ausgleichswelle die
Mitte
a des Ausgleichsgewichts auf
die Mitte der Ausgleichs- und Kurbel-
wellen ausrichten.
2. Montieren:
Ausgleichswellen-Antriebsrad
1
HINWEIS:
Bei der Montage des Ausgleichswel-
len-Antriebsrads darauf achten, dass
die Körnermarkierung
a des
Antriebsrads auf den kurzen Grat
b
der Ausgleichswellen-Verzahnung
ausgerichtet wird.
3. Montieren:
Ausgleichswellen-Antriebsrit-
zel
1
HINWEIS:
Die Körnermarkierung
a des
Antriebsritzels und die Körnermar-
kierung
b des Antriebsrads müs-
sen fluchten.
Die Körnermarkierung
c des Aus-
gleichswellen-Antriebsritzels muss
auf den kurzen Grat
d der Verzah-
nung am Ende der Kurbelwelle
ausgerichtet werden.
4. Montieren:
Sicherungsscheibe
1
Ausgleichswellen-Mutter
2
Primärantriebsritzel
3
Federscheibe
4
Primärantriebsritzel-Mutter
5
HINWEIS:
Das Gewinde und die Kontaktflä-
che der Primärantriebsritzel-Mut-
ter mit Motoröl bestreichen.
Ein Alu-Blechstück
a zwischen
das Antriebsritzel
6 und das
Antriebsrad
7 klemmen.
Das Primärantriebsritzel so mon-
tieren, dass dessen Aussparungen
b zum Motor gerichtet sind.
Die Federscheibe so einbauen,
dass deren Anhebung
c nach
außen gerichtet ist.
5. Die Lasche der Sicherungs-
scheibe umbiegen.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..110 Nm (11,0 m · kg, 80 ft · lb)
ASSEMBLAGE ET MONTAGE
Balancier, pignon menant et pignon
mené du balancier
1. Monter:
Balancier 1
N.B.:
Pour monter l’arbre de balancier, aligner
le centre a du contrepoids d’arbre de
balancier sur la ligne raccordant les cen-
tres du vilebrequin et de l’arbre de balan-
cier.
2. Monter:
Pignon mené du balancier 1
N.B.:
Monter le pignon mené du balancier sur
le balancier en alignant le repère poin-
çonné a du pignon mené du balancier
avec la cannelure inférieure b de
l’extrémité du balancier.
3. Monter:
Pignon menant du balancier 1
N.B.:
Aligner le repère poinçonné a du
pignon menant du balancier avec le
repère poinçonné b du pignon mené
du balancier.
Aligner le repère poinçonné c du
pignon menant de l’arbre du balancier
avec la cannelure inférieure d du
vilebrequin.
4. Monter:
Rondelle-frein 1
Ecrou (balancier) 2
Pignon menant de transmission
primaire 3
Rondelle conique 4
Ecrou (pignon menant de trans-
mission primaire) 5
N.B.:
Appliquer de l’huile moteur sur la sur-
face de contact et la partie filetée de
l’écrou (pignon menant de transmis-
sion primaire).
Placer une plaque d’aluminium a
entre les dents du pignon menant 6 et
du pignon mené 7 du balancier.
Monter le pignon menant de transmis-
sion primaire en orientant ses trous de
réduction b vers le moteur.
Monter la rondelle conique en orientant
sa surface convexe c vers l’extérieur.
5. Replier l’onglet de la rondelle-frein.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..110 Nm (11,0 m · kg, 80 ft · lb)
MONTAJE E INSTALACIÓN
Compensador, engranaje impulsor del
compensador y engranaje conducido
del compensador
1. Instalar:
Compensador 1
NOTA:
Cuando instale el eje compensador, ali-
nee el centro a del contrapeso del
mismo con la línea que une los centros
del cigüeñal y el propio eje compensa-
dor.
2. Instalar:
Engranaje conducido del com-
pensador 1
NOTA:
Acople el engranaje conducido al com-
pensador mientras alinea la marca perfo-
rada a del engranaje con la estría
inferior b del extremo del compensa-
dor.
3. Instalar:
Engranaje impulsor del compen-
sador 1
NOTA:
Alinee la marca perforada a del
engranaje impulsor del compensador
con la marca perforada b del engra-
naje conducido.
Alinee la marca perforada c del
engranaje impulsor del compensador
la estría inferior d del cigüeñal.
4. Instalar:
Arandela de seguridad 1
Tuerca (compensador) 2
Engranaje impulsor primario 3
Arandela cónica 4
Tuerca (engranaje impulsor pri-
mario) 5
NOTA:
Aplique aceite de motor a la superficie
de contacto y a la parte fileteada de la
tuerca (engranaje impulsor primario).
Coloque una placa de aluminio a
entre los dientes del engranaje impul-
sor del compensador 6 y el engranaje
conducido 7.
Instale el engranaje impulsor primario
con los orificios de reducción de peso
b hacia el motor.
Instale la arandela cónica con la super-
ficie convexa c hacia afuera.
5. Doble la lengüeta de la arandela de
seguridad.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..110 Nm (11,0 m · kg, 80 ft · lb)
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR

4 - 68
ENGOIL PUMP
OIL PUMP
OIL PUMP

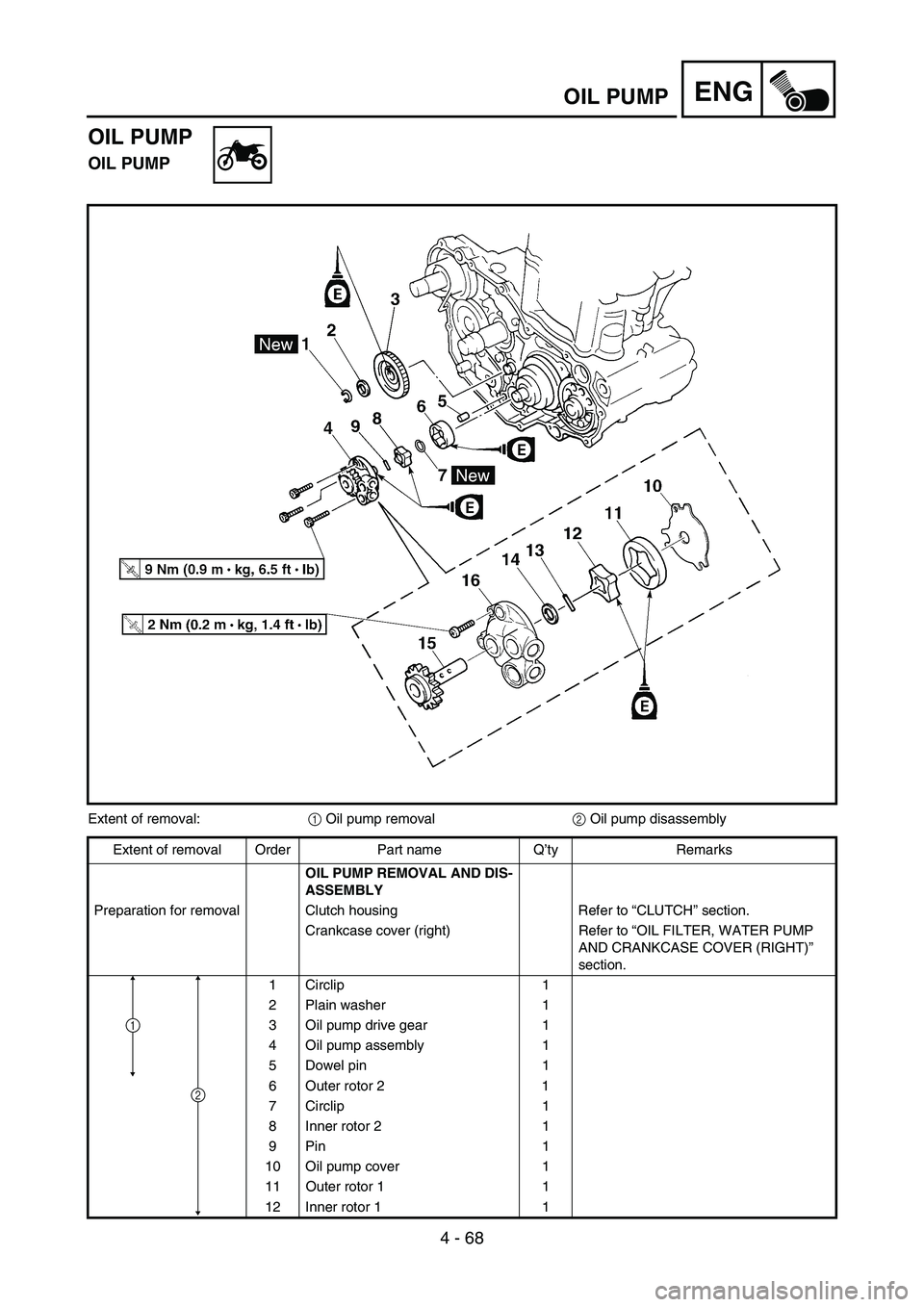

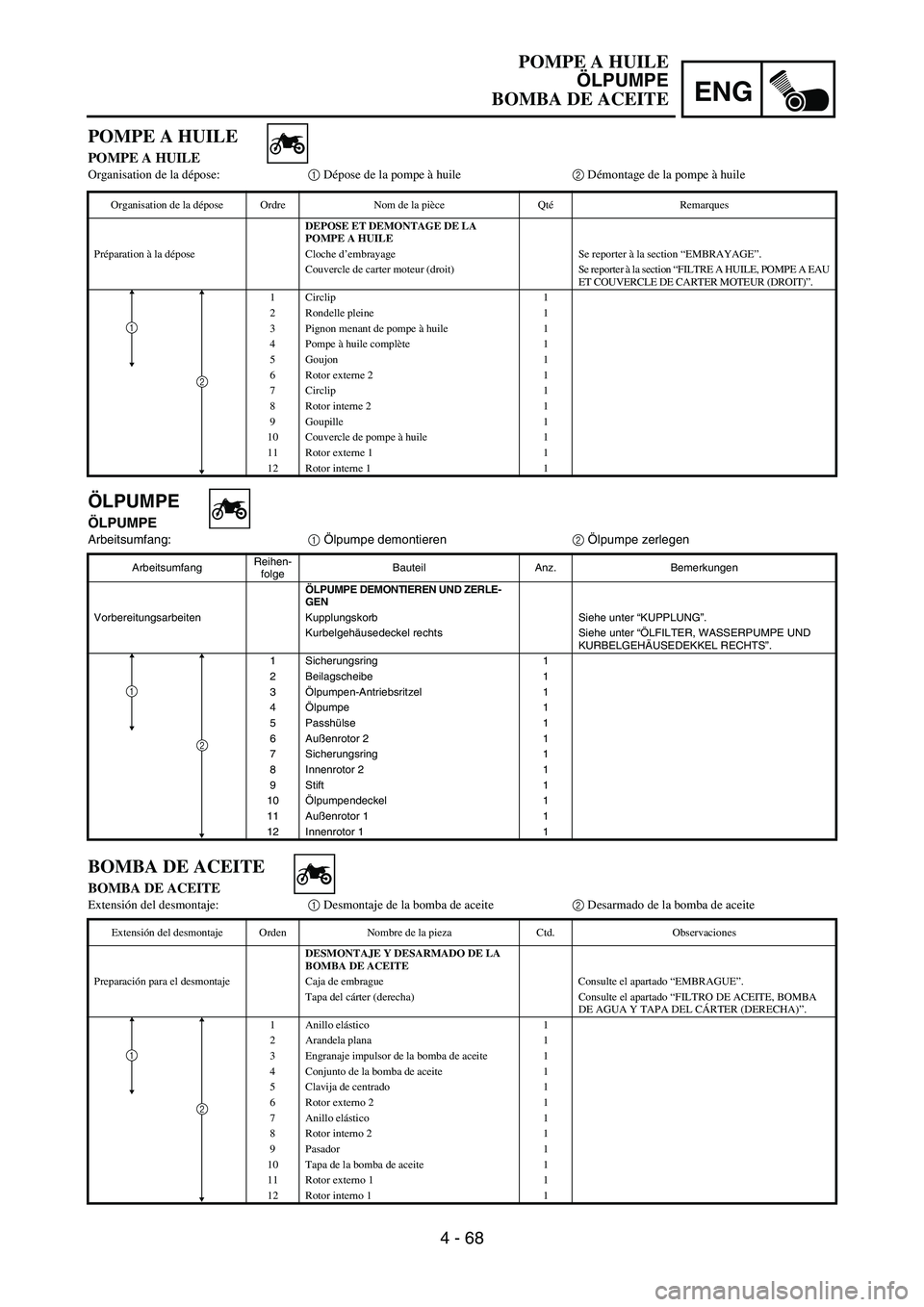

Extent of removal:
1 Oil pump removal
2 Oil pump disassembly
Extent of removal Order Part name Q’ty Remarks
OIL PUMP REMOVAL AND DIS-
ASSEMBLY
Preparation for removal Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right) Refer to “OIL FILTER, WATER PUMP
AND CRANKCASE COVER (RIGHT)”
section.
1 Circlip 1
2 Plain washer 1
3 Oil pump drive gear 1
4 Oil pump assembly 1
5 Dowel pin 1
6 Outer rotor 2 1
7 Circlip 1
8 Inner rotor 2 1
9Pin 1
10 Oil pump cover 1
11 Outer rotor 1 1
12 Inner rotor 1 1
1
2

ENG
4 - 68
ÖLPUMPE
ÖLPUMPE
Arbeitsumfang:
1 Ölpumpe demontieren
2 Ölpumpe zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN UND ZERLE-
GEN
Vorbereitungsarbeiten Kupplungskorb Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDEKKEL RECHTS”.
1 Sicherungsring 1
2 Beilagscheibe 1
3Ölpumpen-Antriebsritzel 1
4Ölpumpe 1
5 Passhülse 1
6Außenrotor 2 1
7 Sicherungsring 1
8 Innenrotor 2 1
9 Stift 1
10Ölpumpendeckel 1
11 Außenrotor 1 1
12 Innenrotor 1 1
1
2
POMPE A HUILE
POMPE A HUILE
Organisation de la dépose:1 Dépose de la pompe à huile2 Démontage de la pompe à huile
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE ET DEMONTAGE DE LA
POMPE A HUILE
Préparation à la dépose Cloche d’embrayage Se reporter à la section “EMBRAYAGE”.
Couvercle de carter moteur (droit) Se reporter à la section “FILTRE A HUILE, POMPE A EAU
ET COUVERCLE DE CARTER MOTEUR (DROIT)”.
1 Circlip 1
2 Rondelle pleine 1
3 Pignon menant de pompe à huile 1
4 Pompe à huile complète 1
5Goujon 1
6 Rotor externe 2 1
7 Circlip 1
8 Rotor interne 2 1
9 Goupille 1
10 Couvercle de pompe à huile 1
11 Rotor externe 1 1
12 Rotor interne 1 1
1
2
BOMBA DE ACEITE
BOMBA DE ACEITE
Extensión del desmontaje:1 Desmontaje de la bomba de aceite2 Desarmado de la bomba de aceite
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE Y DESARMADO DE LA
BOMBA DE ACEITE
Preparación para el desmontaje Caja de embrague Consulte el apartado “EMBRAGUE”.
Tapa del cárter (derecha) Consulte el apartado “FILTRO DE ACEITE, BOMBA
DE AGUA Y TAPA DEL CÁRTER (DERECHA)”.
1 Anillo elástico 1
2 Arandela plana 1
3 Engranaje impulsor de la bomba de aceite 1
4 Conjunto de la bomba de aceite 1
5 Clavija de centrado 1
6 Rotor externo 2 1
7 Anillo elástico 1
8 Rotor interno 2 1
9 Pasador 1
10 Tapa de la bomba de aceite 1
11 Rotor externo 1 1
12 Rotor interno 1 1
1
2
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

4 - 69
ENGOIL PUMP

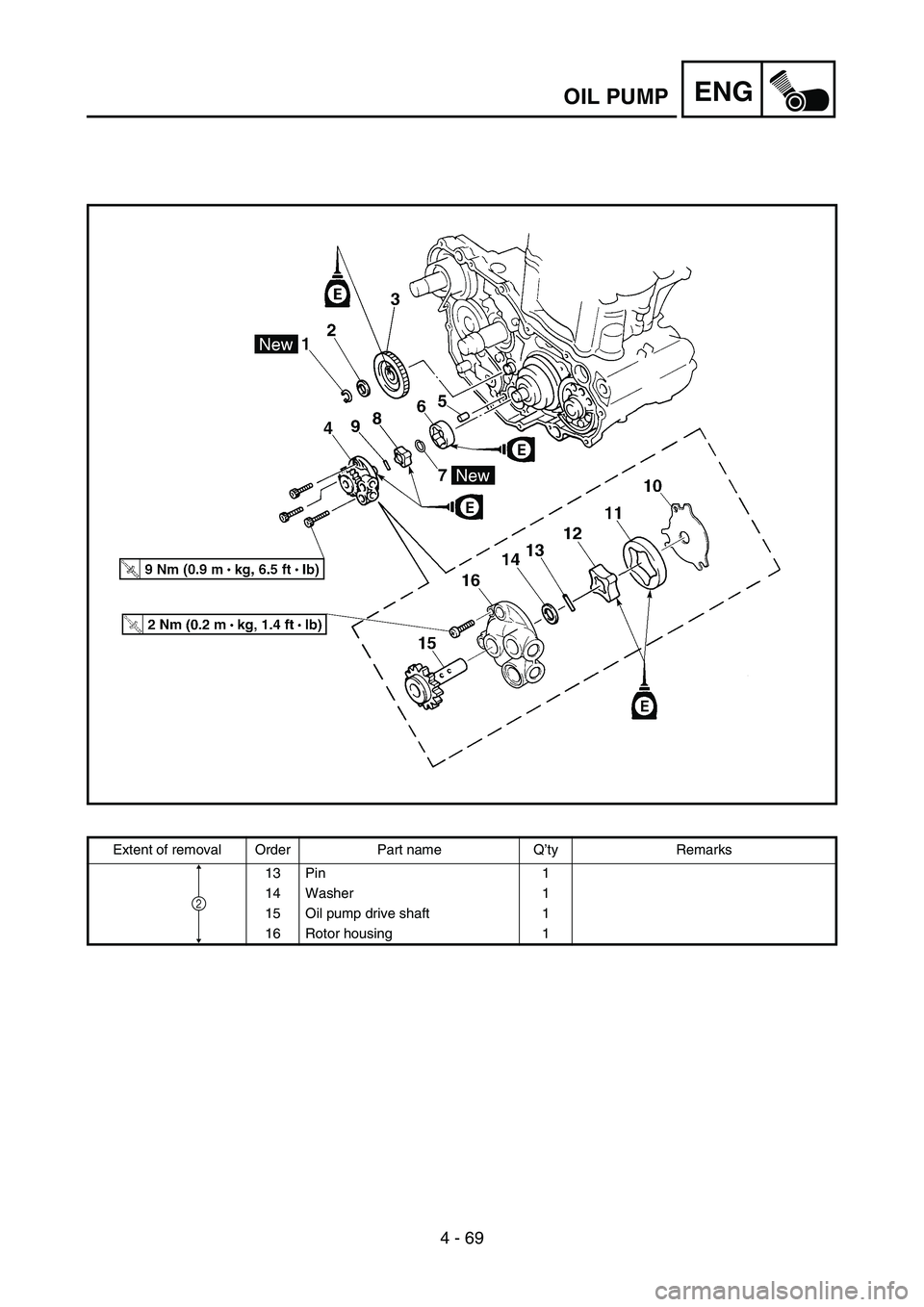

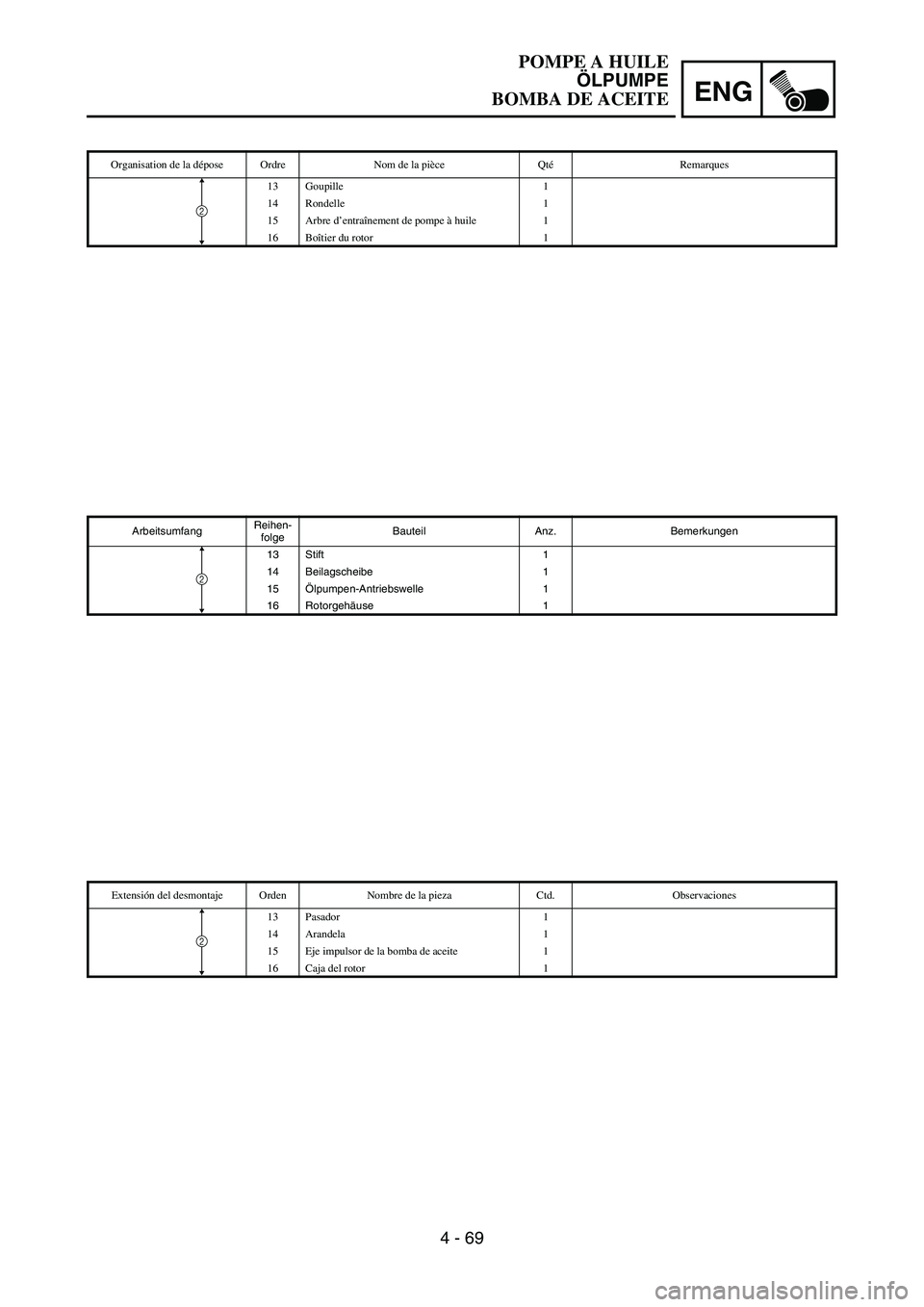

Extent of removal Order Part name Q’ty Remarks
13 Pin 1
14 Washer 1
15 Oil pump drive shaft 1
16 Rotor housing 1
2

ENG
4 - 69
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
13 Stift 1
14 Beilagscheibe 1
15Ölpumpen-Antriebswelle 1
16 Rotorgehäuse 1
2
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
13 Goupille 1
14 Rondelle 1
15 Arbre d’entraînement de pompe à huile 1
16 Boîtier du rotor 1
2
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
13 Pasador 1
14 Arandela 1
15 Eje impulsor de la bomba de aceite 1
16 Caja del rotor 1
2
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

4 - 70
ENGOIL PUMP

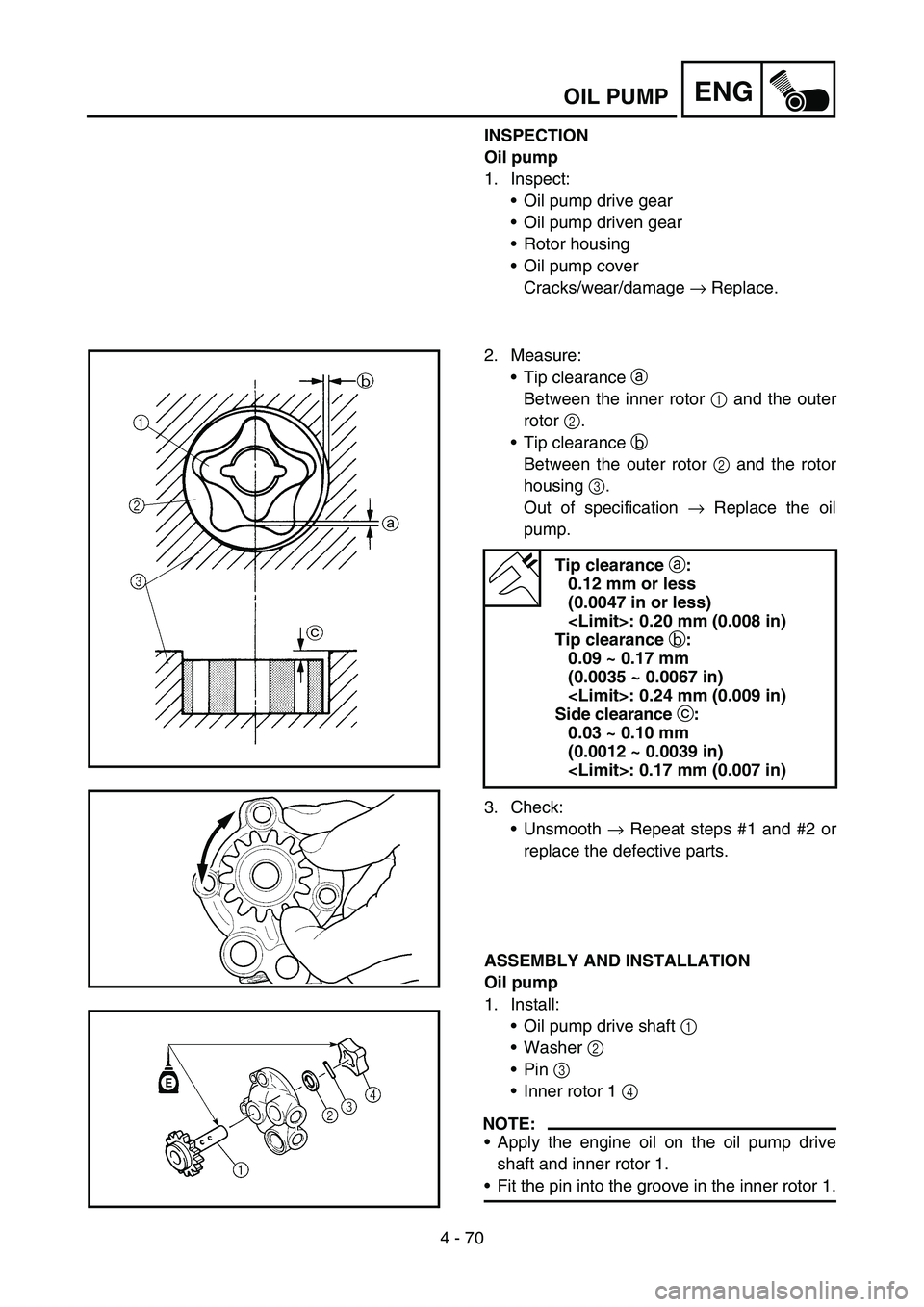

INSPECTION
Oil pump
1. Inspect:
Oil pump drive gear
Oil pump driven gear
Rotor housing
Oil pump cover
Cracks/wear/damage → Replace.
2. Measure:
Tip clearance a
Between the inner rotor 1 and the outer
rotor 2.
Tip clearance b
Between the outer rotor 2 and the rotor
housing 3.
Out of specification → Replace the oil
pump.
3. Check:
Unsmooth → Repeat steps #1 and #2 or
replace the defective parts.
ASSEMBLY AND INSTALLATION
Oil pump

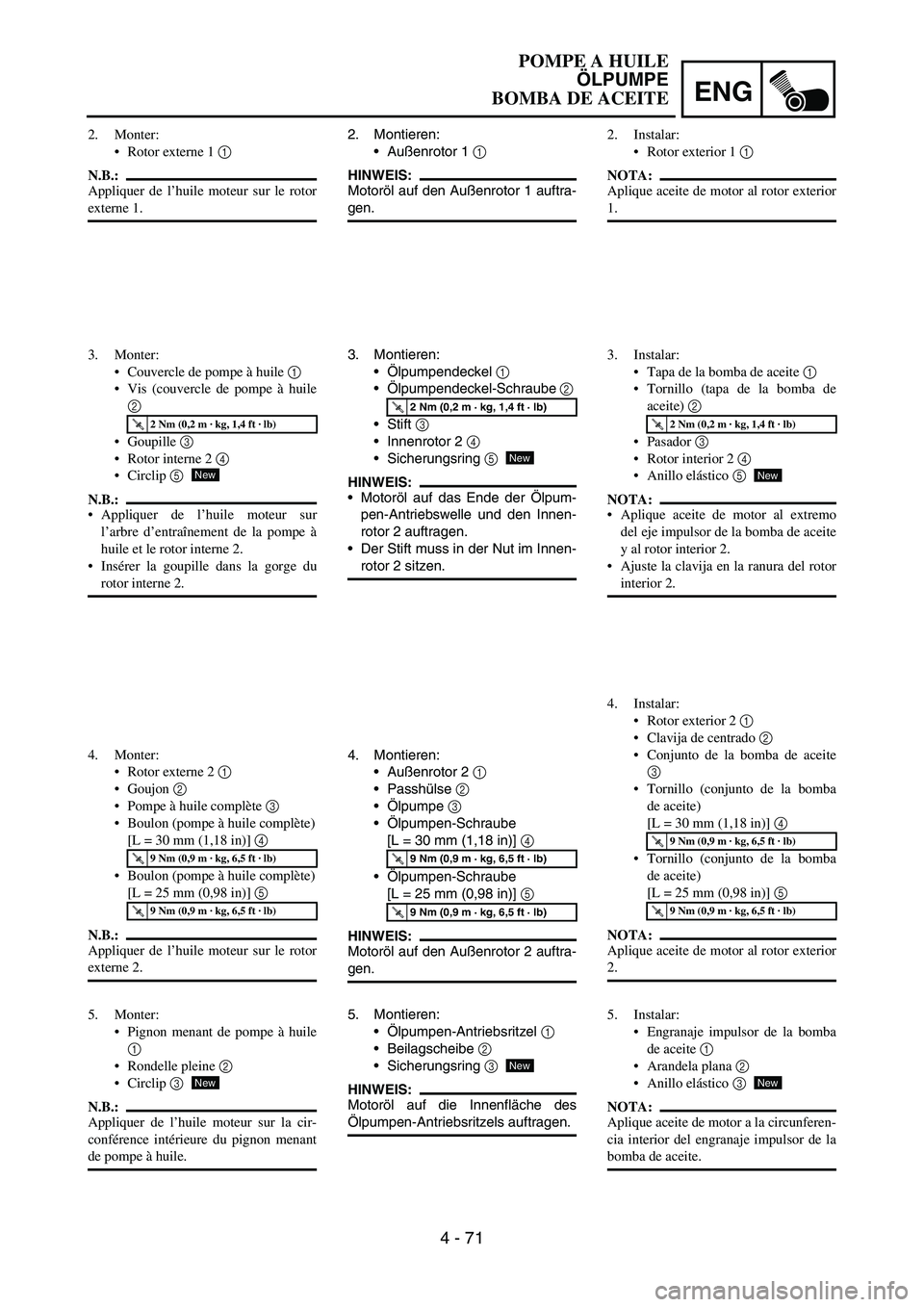

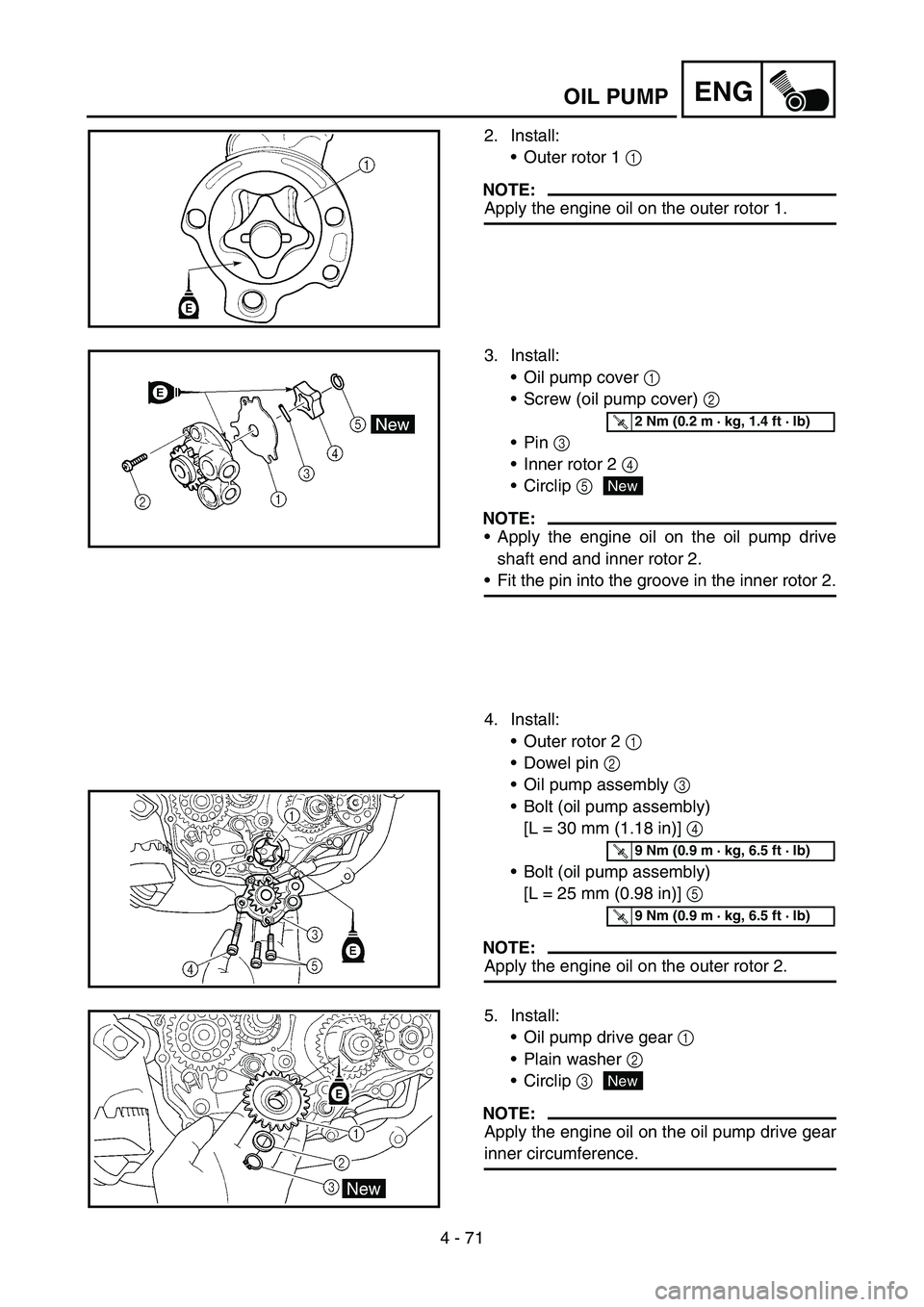

1. Install:
Oil pump drive shaft 1
Washer 2
Pin 3
Inner rotor 1 4
NOTE:
Apply the engine oil on the oil pump drive
shaft and inner rotor 1.
Fit the pin into the groove in the inner rotor 1.
Tip clearance
a:
0.12 mm or less
(0.0047 in or less)
: 0.20 mm (0.008 in)
Tip clearance
b:
0.09 ~ 0.17 mm
(0.0035 ~ 0.0067 in)
: 0.24 mm (0.009 in)
Side clearance
c:
0.03 ~ 0.10 mm
(0.0012 ~ 0.0039 in)
: 0.17 mm (0.007 in)

ENG
4 - 70
KONTROLLE
Ölpumpe
1. Kontrollieren:
Ölpumpen-Antriebsritzel
Ölpumpen-Antriebsrad
Rotorgehäuse
Ölpumpendeckel
Rissig/verschlissen/beschä-
digt
→ Erneuern.
2. Messen:
Radialspiel
a
(zwischen Innenrotor
1 und
Außenrotor
2)
Radialspiel
b
(zwischen Außenrotor
2 und
Rotorgehäuse
3)
Nicht nach Vorgabe
→
Ölpumpe erneuern.
3. Kontrollieren:
Stockend
→ Schritte 1 u. 2
wiederholen, ggf. defekte Bau-
teile erneuern.
ZUSAMMENBAU UND MONTAGE
Ölpumpe
1. Montieren:
Ölpumpen-Antriebswelle
1
Beilagscheibe
2
Stift
3
Innenrotor 1
4
HINWEIS:
Motoröl auf die Ölpumpen-
Antriebswelle und den Innenrotor 1
auftragen.
Der Stift muss in der Nut im Innen-
rotor 1 sitzen.
Radialspiel a:
Max. 0,12 mm
(Max. 0,0047 in)
:
0,20 mm (0,008 in)
Radialspiel b:
0,09–0,17 mm
(0,0035–0,0067 in)
:
0,24 mm (0,009 in)
Axialspiel c:
0,03–0,10 mm
(0,0012–0,0039 in)
:
0,17 mm (0,007 in)
CONTROLE
Pompe à huile
1. Contrôler:
Pignon menant de pompe à huile
Pignon mené de pompe à huile
Boîtier du rotor
Couvercle de pompe à huile
Craquelures/usure/endommage-
ment → Remplacer.
2. Mesurer:
Jeu entre rotors a
Entre le rotor interne 1 et le
rotor externe 2.
Jeu entre rotors b
Entre le rotor externe 2 et le boî-
tier du rotor 3.
Hors spécifications → Remplacer
la pompe à huile complète.
3. Contrôler:
Mouvement irrégulier → Répéter
les étapes 1 et 2 ou remplacer les
pièces défectueuses.
ASSEMBLAGE ET MONTAGE
Pompe à huile
1. Monter:
Arbre d’entraînement de pompe à
huile 1
Rondelle 2
Goupille 3
Rotor interne 1 4
N.B.:
Appliquer de l’huile moteur sur
l’arbre d’entraînement de la pompe à
huile et le rotor interne 1.
Insérer la goupille dans la gorge du
rotor interne 1.
Jeu entre rotors a:
0,12 mm ou moins
(0,0047 in ou moins)
:
0,20 mm (0,008 in)
Jeu entre rotors b:
0,09 à 0,17 mm
(0,0035 à 0,0067 in)
:
0,24 mm (0,009 in)
Jeu latéral c:
0,03 à 0,10 mm
(0,0012 à 0,0039 in)
:
0,17 mm (0,007 in)
COMPROBACIÓN
Bomba de aceite
1. Comprobar:
Engranaje impulsor de la bomba
de aceite
Engranaje conducido de la bomba
de aceite
Caja del rotor
Tapa de la bomba de aceite
Grietas/desgaste/daños → Cam-
biar.
2. Medir:
Holgura entre rotores interior y
exterior a
Entre el rotor interior 1 y el rotor
exterior 2.
Holgura entre rotores interior y
exterior b
Entre el rotor exterior 2 y la caja
del rotor 3.
Fuera del valor especificado →
Cambiar la bomba de aceite.
3. Comprobar:
No suave → Repetir los pasos 1 y
2 o cambiar las piezas defectuo-
sas.
MONTAJE E INSTALACIÓN
Bomba de aceite
1. Instalar:
Eje impulsor de la bomba de
aceite 1
Arandela 2
Pasador 3
Rotor interior 1 4
NOTA:
Aplique aceite de motor al eje impul-
sor de la bomba de aceite y al rotor
interior 1.
Ajuste la clavija en la ranura del rotor
interior 1.
Holgura entre rotores inte-
rior y exterior a:
0,12 mm máximo
(0,0047 in máximo)
:
0,20 mm (0,008 in)
Holgura entre rotores inte-
rior y exterior b:
0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)
:
0,24 mm (0,009 in)
Holgura lateral c:
0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)
:
0,17 mm (0,007 in)
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

4 - 71
ENGOIL PUMP
2. Install:
Outer rotor 1 1
NOTE:
Apply the engine oil on the outer rotor 1.
3. Install:
Oil pump cover 1
Screw (oil pump cover) 2
Pin 3
Inner rotor 2 4
Circlip 5
NOTE:
Apply the engine oil on the oil pump drive
shaft end and inner rotor 2.
Fit the pin into the groove in the inner rotor 2.
4. Install:
Outer rotor 2 1
Dowel pin 2
Oil pump assembly 3
Bolt (oil pump assembly)
[L = 30 mm (1.18 in)] 4
Bolt (oil pump assembly)
[L = 25 mm (0.98 in)] 5
NOTE:
Apply the engine oil on the outer rotor 2.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
New
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
5. Install:
Oil pump drive gear 1
Plain washer 2
Circlip 3
NOTE:
Apply the engine oil on the oil pump drive gear
inner circumference.
New

ENG
4 - 71
2. Montieren:
Außenrotor 1
1
HINWEIS:
Motoröl auf den Außenrotor 1 auftra-
gen.
3. Montieren:
Ölpumpendeckel
1
Ölpumpendeckel-Schraube
2
Stift
3
Innenrotor 2
4
Sicherungsring
5
HINWEIS:
Motoröl auf das Ende der Ölpum-
pen-Antriebswelle und den Innen-
rotor 2 auftragen.
Der Stift muss in der Nut im Innen-
rotor 2 sitzen.
4. Montieren:
Außenrotor 2
1
Passhülse
2
Ölpumpe
3
Ölpumpen-Schraube
[L = 30 mm (1,18 in)]
4
Ölpumpen-Schraube
[L = 25 mm (0,98 in)]
5
HINWEIS:
Motoröl auf den Außenrotor 2 auftra-
gen.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
New
5. Montieren:
Ölpumpen-Antriebsritzel
1
Beilagscheibe
2
Sicherungsring
3
HINWEIS:
Motoröl auf die Innenfläche des
Ölpumpen-Antriebsritzels auftragen.
New
2. Monter:
Rotor externe 1 1
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 1.
3. Monter:
Couvercle de pompe à huile 1
Vis (couvercle de pompe à huile
2
Goupille 3
Rotor interne 2 4
Circlip 5
N.B.:
Appliquer de l’huile moteur sur
l’arbre d’entraînement de la pompe à
huile et le rotor interne 2.
Insérer la goupille dans la gorge du
rotor interne 2.
4. Monter:
Rotor externe 2 1
Goujon 2
Pompe à huile complète 3
Boulon (pompe à huile complète)
[L = 30 mm (1,18 in)] 4
Boulon (pompe à huile complète)
[L = 25 mm (0,98 in)] 5
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 2.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
New
5. Monter:
Pignon menant de pompe à huile
1
Rondelle pleine 2
Circlip 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon menant
de pompe à huile.
New
2. Instalar:
Rotor exterior 1 1
NOTA:
Aplique aceite de motor al rotor exterior
1.
3. Instalar:
Tapa de la bomba de aceite 1
Tornillo (tapa de la bomba de
aceite) 2
Pasador 3
Rotor interior 2 4
Anillo elástico 5
NOTA:
Aplique aceite de motor al extremo
del eje impulsor de la bomba de aceite
y al rotor interior 2.
Ajuste la clavija en la ranura del rotor
interior 2.
4. Instalar:
Rotor exterior 2 1
Clavija de centrado 2
Conjunto de la bomba de aceite
3
Tornillo (conjunto de la bomba
de aceite)
[L = 30 mm (1,18 in)] 4
Tornillo (conjunto de la bomba
de aceite)
[L = 25 mm (0,98 in)] 5
NOTA:
Aplique aceite de motor al rotor exterior
2.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
New
5. Instalar:
Engranaje impulsor de la bomba
de aceite 1
Arandela plana 2
Anillo elástico 3
NOTA:
Aplique aceite de motor a la circunferen-
cia interior del engranaje impulsor de la
bomba de aceite.
New
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

4 - 72
ENGKICK AXLE AND SHIFT SHAFT
KICK AXLE AND SHIFT SHAFT
KICK AXLE AND SHIFT SHAFT
Extent of removal:
1 Kick axle removal
2 Kick axle disassembly
3 Shift shaft removal
4 Segment removal
Extent of removal Order Part name Q’ty Remarks
KICK AXLE AND SHIFT SHAFT
REMOVAL
Preparation for removal Oil pump Refer to “OIL PUMP” section.
1 Kick idle gear 1
2 Kick axle assembly 1 Refer to “REMOVAL POINTS”.
3 Spring guide 1
4 Torsion spring 1
5 Ratchet wheel 1
6 Kick gear 1
7 Kick axle 1
8 Plain washer 1
9 Shift pedal 1
10 Shift shaft 1
11 Collar 1
12 Torsion spring 1
1
1
2
34
