YAMAHA WR 450F 2006 Owners Manual
Manufacturer: YAMAHA, Model Year: 2006, Model line: WR 450F, Model: YAMAHA WR 450F 2006Pages: 786, PDF Size: 22.49 MB
Page 421 of 786

ENG
4 - 52
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 7
13 Reibscheibe 8
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Kupplungskorb 1
19 Kupplungsausrücker 1
3
4
1
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
12 Plateau de pression 7
13 Disque garni 8
14 Ecrou 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle-frein 1
16 Noix d’embrayage 1
17 Rondelle de butée1
18 Cloche d’embrayage 1
19 Tige de poussée1
3
1
4
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
12 Disco de embrague 7
13 Placa de fricción8
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE DESMONTAJE”. 15 Arandela de seguridad 1
16 Resalte de embrague 1
17 Arandela de presión1
18 Caja de embrague 1
19 Palanca de empuje 1
3
4
1
EMBRAYAGE
KUPPLUNG
EMBRAGUE

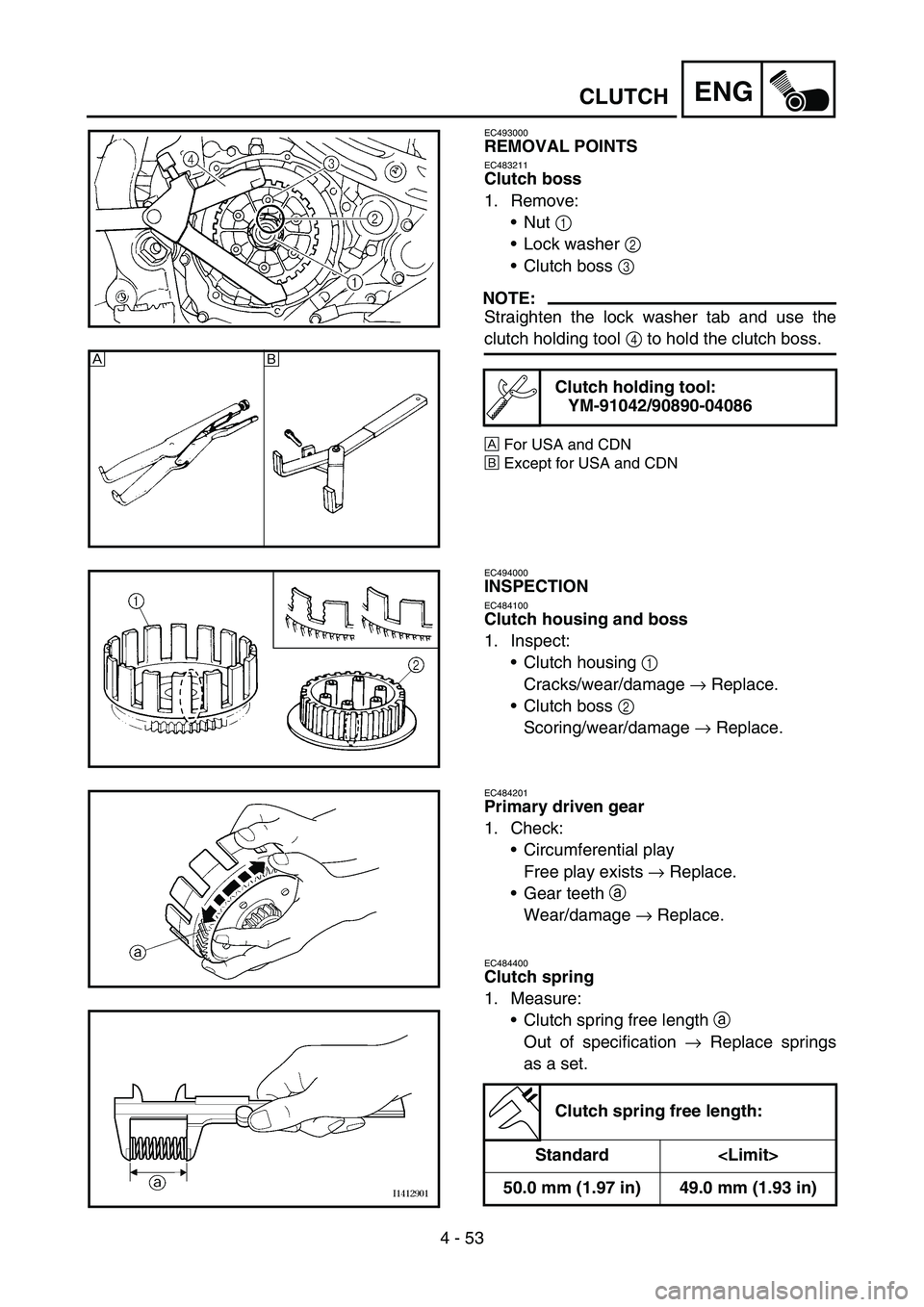

Page 422 of 786

4 - 53
ENGCLUTCH
EC493000
REMOVAL POINTS
EC483211
Clutch boss
1. Remove:
Nut 1
Lock washer 2
Clutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
ÈFor USA and CDN
ÉExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
ÈÉ
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
Clutch housing 1
Cracks/wear/damage → Replace.
Clutch boss 2
Scoring/wear/damage → Replace.
EC484201
Primary driven gear
1. Check:
Circumferential play
Free play exists → Replace.
Gear teeth
a
Wear/damage → Replace.
EC484400
Clutch spring
1. Measure:
Clutch spring free length
a
Out of specification → Replace springs
as a set.
Clutch spring free length:
Standard
50.0 mm (1.97 in) 49.0 mm (1.93 in)
Page 423 of 786

ENG
4 - 53
DEMONTAGE-EINZELHEITEN
Kupplungsnabe
1. Demontieren:
Mutter
1
Sicherungsscheibe
2
Kupplungsnabe
3
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter
4 fest hal-
ten.
ÈUSA und CDN
ÉNicht USA und CDN
Kupplungshalter:
YM-91042/90890-04086
KONTROLLE
Kupplungskorb und -nabe
1. Kontrollieren:
Kupplungskorb
1
Rissig/verschlissen/beschä-
digt
→ Erneuern.
Kupplungsnabe
2
Riefig/verschlissen/beschä-
digt
→ Erneuern.
Primärantriebsrad
1. Kontrollieren:
Axialspiel
Spiel vorhanden
→ Erneuern.
Verzahnung
a
Verschlissen/beschädigt
→
Erneuern.
Kupplungsfeder
1. Messen:
Länge
a der ungespannten
Kupplungsfeder
Nicht nach Vorgabe
→ Federn
satzweise erneuern.
Länge der ungespann-
ten Kupplungsfeder:
Standard
50,0 mm
(1,97 in)49,0 mm
(1,93 in)
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la languette de la rondelle-
frein et utiliser l’outil de maintien de
l’embrayage 4 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommage-
ment → Remplacer.
Noix d’embrayage 2
Formation de rayures/usure/
endommagement → Remplacer.
Pignon mené de transmission primaire
1. Contrôler:
Jeu périphérique
Présence de jeu → Remplacer.
Dents de pignon
a
Usure/endommagement → Rem-
placer.
Ressort d’appui du plateau de pres-
sion
1. Mesurer:
Longueur libre de ressort d’appui
du plateau de pression
a
Hors spécifications → Remplacer
l’ensemble des ressorts.
Longueur libre de ressort
d’appui du plateau de pression:
Standard
50,0 mm
(1,97 in)49,0 mm
(1,93 in)
PUNTOS DE DESMONTAJE
Resalte de embrague
1. Extraer:
Tuerca 1
Arandela de seguridad 2
Resalte de embrague 3
NOTA:
Enderece la solapa de la arandela de
seguridad y el sujetador de embrague 4
para sostener el resalte de embrague.
È
USA y CDN
É
Excepto USA y CDN
Herramienta de sujeción
del embrague:
YM-91042/90890-04086
COMPROBACIÓN
Caja y resalte de embrague
1. Comprobar:
Caja de embrague 1
Grietas/desgaste/daños → Cam-
biar.
Resalte de embrague 2
Rayadura/desgaste/daños →
Cambiar.
Engranaje conducido primario
1. Comprobar:
Holgura circunferencial
Hay holgura → Cambiar.
Dientes de los engranajes
a
Desgaste/daños → Cambiar.
Muelle del embrague
1. Medir:
Longitud libre del muelle de
embrague
a
Fuera del valor especificado →
Cambiar el conjunto de muelles.
Longitud libre del muelle
del embrague:
Estándar
50,0 mm
(1,97 in)49,0 mm
(1,93 in)
EMBRAYAGE
KUPPLUNG
EMBRAGUE

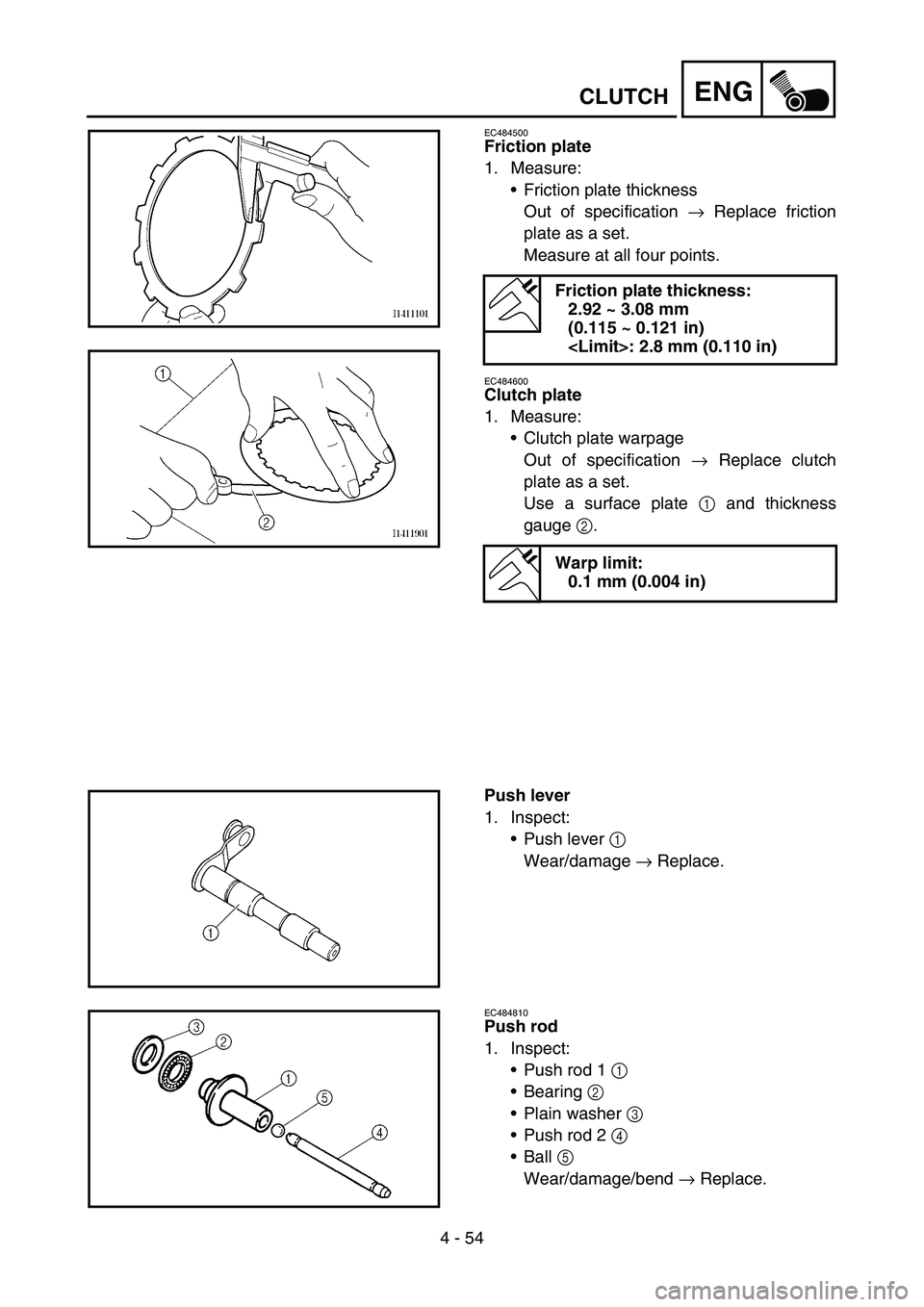

Page 424 of 786

4 - 54
ENGCLUTCH
EC484500
Friction plate
1. Measure:
Friction plate thickness
Out of specification → Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
Clutch plate warpage
Out of specification → Replace clutch
plate as a set.
Use a surface plate 1 and thickness
gauge 2.
Friction plate thickness:
2.92 ~ 3.08 mm
(0.115 ~ 0.121 in)
Warp limit:
0.1 mm (0.004 in)
Push lever
1. Inspect:
Push lever 1
Wear/damage → Replace.
EC484810
Push rod
1. Inspect:
Push rod 1 1
Bearing 2
Plain washer 3
Push rod 2 4
Ball 5
Wear/damage/bend → Replace.
Page 425 of 786

ENG
4 - 54
Reibscheibe
1. Messen:
Reibscheiben-Stärke
Nicht nach Vorgabe
→ Reib-
scheiben satzweise erneuern.
Jeweils an vier Punkten mes-
sen.
Stahlscheibe
1. Messen:
Stahlscheiben-Verzug
Nicht nach Vorgabe
→ Stahl-
scheiben satzweise erneuern.
Eine plane Unterlage
1 und
eine Fühlerlehre
2 verwen-
den.
Reibscheiben-Stärke:
2,92–3,08 mm
(0,115–0,121 in)
2,8 mm (0,110 in)
Max. Verzug:
0,1 mm (0,004 in)
Kupplungsausrücker
1. Kontrollieren:
Kupplungsausrücker
1
Verschlissen/beschädigt
→
Erneuern.
Druckstange
1. Kontrollieren:
Druckstange 1
1
Lager
2
Beilagscheibe
3
Druckstange 2
4
Kugel
5
Verschlissen/beschädigt/ver-
bogen
→ Erneuern. Disque garni
1. Mesurer:
Epaisseur du disque garni
Hors spécifications → Remplacer
le disque garni complet.
Mesurer aux quatre endroits indi-
qués.
Plateau de pression
1. Mesurer:
Déformation du plateau de pres-
sion
Hors spécifications → Remplacer
le plateau de pression complet.
Utiliser un marbre 1 et une jauge
d’épaisseur 2.
Epaisseur du disque garni:
2,92 à 3,08 mm
(0,115 à 0,121 in)
2,8 mm (0,110 in)
Limite de déformation:
0,1 mm (0,004 in)
Tige de poussée
1. Contrôler:
Tige de poussée 1
Usure/endommagement → Rem-
placer.
Tige de débrayage
1. Contrôler:
Tige de débrayage 1 1
Roulement 2
Rondelle pleine 3
Tige de débrayage 2 4
Bille 5
Usure/endommagement/cour-
bure → Remplacer.Placa de fricción
1. Medir:
Espesor de las placas de fricción
Fuera del valor especificado →
Cambiar el conjunto de placas.
Medir en los cuatro puntos.
Disco de embrague
1. Medir:
Deformación del disco de embra-
gue
Fuera del valor especificado →
Cambiar el conjunto de discos de
embrague.
Utilice una placa de superficie 1
y una galga de espesores 2.
Espesor de la placa de fric-
ción:
2,92 ~ 3,08 mm
(0,115 ~ 0,121 in)
2,8 mm (0,110 in)
Límite de deformación:
0,1 mm (0,004 in)
Palanca de empuje
1. Comprobar:
Palanca de empuje 1
Desgaste/daños → Cambiar.
Barra de empuje
1. Comprobar:
Barra de empuje 1 1
Cojinete 2
Arandela plana 3
Barra de empuje 2 4
Bola 5
Desgaste/daños/alabeo → Cam-
biar.
EMBRAYAGE
KUPPLUNG
EMBRAGUE
Page 426 of 786

4 - 55
ENGCLUTCH
EC4A5000
ASSEMBLY AND INSTALLATION
Push lever
1. Install:
Push lever 1
Bolt (push lever)
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Apply the engine oil on the push lever.
Fit the seat plate 2 in the groove a of the
push lever and tighten the bolt (seat plate).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Clutch
1. Install:
Primary driven gear 1
Thrust washer 2
Clutch boss 3
NOTE:
Apply the engine oil on the primary driven gear
inner circumference.
2. Install:
Lock washer 1
Nut (clutch boss) 2
NOTE:
Install the lock washer with its concaves fit-
ted over the convexes of the clutch boss.
Use the clutch holding tool 3 to hold the
clutch boss.
ÈFor USA and CDN
ÉExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
New
T R..110 Nm (11.0 m · kg, 80 ft · lb)
ÈÉ
Page 427 of 786

ENG
4 - 55
ZUSAMMENBAU UND MONTAGE
Kupplungsausrücker
1. Montieren:
Kupplungsausrücker
1
Kupplungsausrücker-
Schraube
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Den Kupplungsausrücker mit
Motoröl bestreichen.
Den Federsitz
2 in die entspre-
chende Nut
a des Kupplungsaus-
rückers einsetzen und die
Federsitz-Schraube festziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Kupplung
1. Montieren:
Primärantriebsrad
1
Anlaufscheibe
2
Kupplungsnabe
3
HINWEIS:
Motoröl auf die Innenfläche des Pri-
märantriebsrads auftragen.
2. Montieren:
Sicherungsscheibe
1
Kupplungsnaben-Mutter
2
HINWEIS:
Die Sicherungsscheibe muss so
auf der Kupplungsnabe sitzen,
dass die entsprechenden Vertie-
fungen und Anhebungen ineinan-
derpassen.
Die Kupplungsnabe mit dem Kupp-
lungshalter
3 fest halten.
È
USA und CDN
É
Nicht USA und CDN
T R..110 Nm (11,0 m · kg, 80 ft · lb)
Kupplungshalter:
YM-91042/90890-04086
New

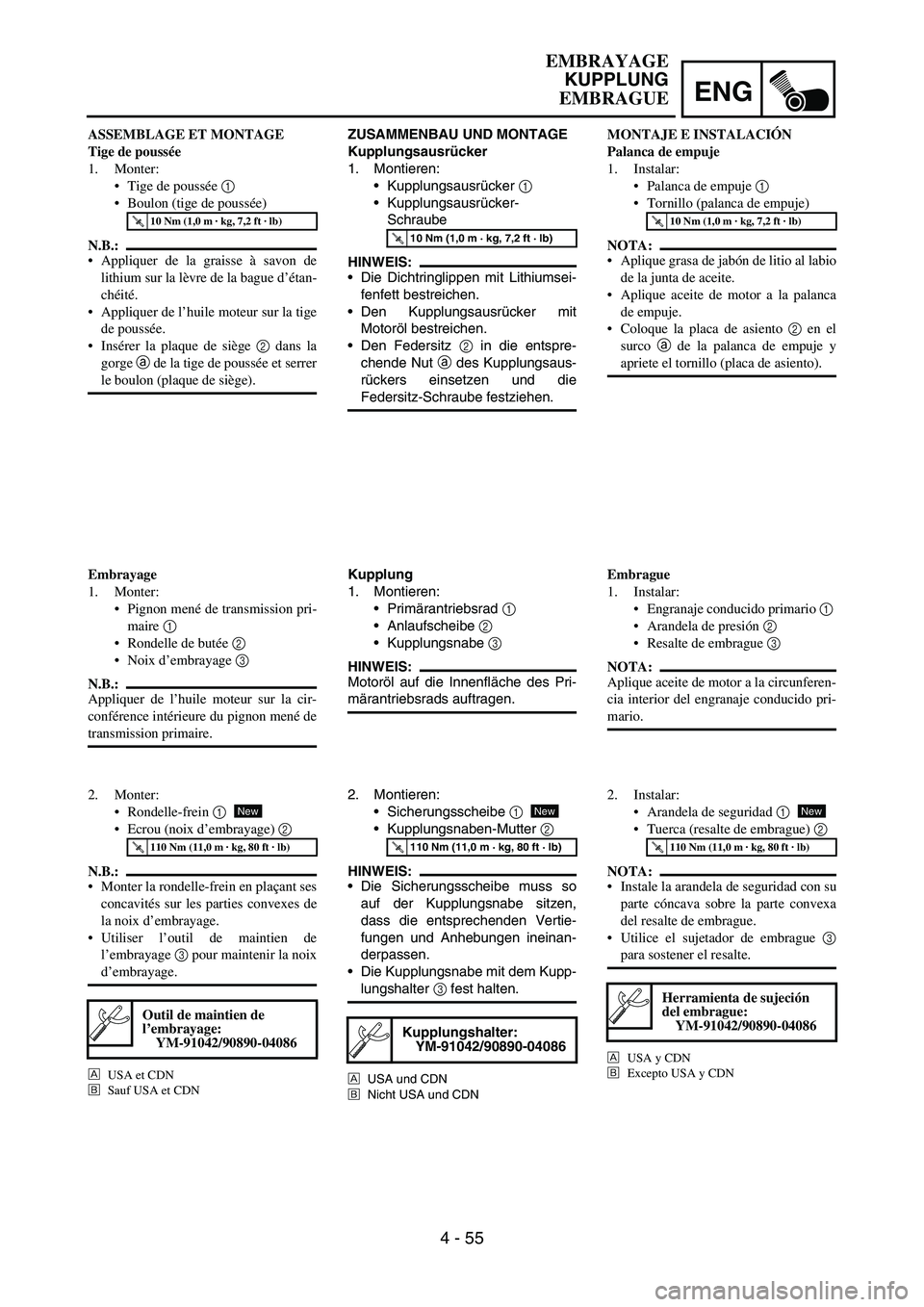

ASSEMBLAGE ET MONTAGE
Tige de poussée
1. Monter:
Tige de poussée 1
Boulon (tige de poussée)
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Appliquer de l’huile moteur sur la tige
de poussée.
Insérer la plaque de siège 2 dans la
gorge a de la tige de poussée et serrer
le boulon (plaque de siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené de transmission pri-
maire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon mené de
transmission primaire.
2. Monter:
Rondelle-frein 1
Ecrou (noix d’embrayage) 2
N.B.:
Monter la rondelle-frein en plaçant ses
concavités sur les parties convexes de
la noix d’embrayage.
Utiliser l’outil de maintien de
l’embrayage 3 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
T R..110 Nm (11,0 m · kg, 80 ft · lb)
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
New
MONTAJE E INSTALACIÓN
Palanca de empuje
1. Instalar:
Palanca de empuje 1
Tornillo (palanca de empuje)
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite.
Aplique aceite de motor a la palanca
de empuje.
Coloque la placa de asiento 2 en el
surco a de la palanca de empuje y
apriete el tornillo (placa de asiento).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrague
1. Instalar:
Engranaje conducido primario 1
Arandela de presión 2
Resalte de embrague 3
NOTA:
Aplique aceite de motor a la circunferen-
cia interior del engranaje conducido pri-
mario.
2. Instalar:
Arandela de seguridad 1
Tuerca (resalte de embrague) 2
NOTA:
Instale la arandela de seguridad con su
parte cóncava sobre la parte convexa
del resalte de embrague.
Utilice el sujetador de embrague 3
para sostener el resalte.
È
USA y CDN
É
Excepto USA y CDN
T R..110 Nm (11,0 m · kg, 80 ft · lb)
Herramienta de sujeción
del embrague:
YM-91042/90890-04086
New
EMBRAYAGE
KUPPLUNG
EMBRAGUE
Page 428 of 786
![YAMAHA WR 450F 2006 Owners Manual 4 - 56
ENGCLUTCH
3. Bend the lock washer 1 tab.
4. Install:
Friction plate 1
Clutch plate 1
[t = 2.0 mm (0.079 in)] 2
Clutch plate 2
[t = 1.6 mm (0.063 in)] 3
NOTE:
Install the clutch plates YAMAHA WR 450F 2006 Owners Manual 4 - 56
ENGCLUTCH
3. Bend the lock washer 1 tab.
4. Install:
Friction plate 1
Clutch plate 1
[t = 2.0 mm (0.079 in)] 2
Clutch plate 2
[t = 1.6 mm (0.063 in)] 3
NOTE:
Install the clutch plates](/img/51/52482/w960_52482-427.png)
4 - 56
ENGCLUTCH
3. Bend the lock washer 1 tab.
4. Install:
Friction plate 1
Clutch plate 1
[t = 2.0 mm (0.079 in)] 2
Clutch plate 2
[t = 1.6 mm (0.063 in)] 3
NOTE:
Install the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.
Apply the engine oil on the friction plates and
clutch plates.
Check the clutch plate for thickness and
install 4 thicker ones a on the engine side
and 3 thinner ones b on the outside.
ab
5. Install:
Bearing 1
Plain washer 2
Circlip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and plain
washer.
New
6. Install:
Push rod 2 1
Ball 2
Push rod 1 3
NOTE:
Apply the engine oil on the push rod 1, 2 and
ball.
Page 429 of 786
![YAMAHA WR 450F 2006 Owners Manual ENG
4 - 56
3. Die Lasche
1 der Sicherungs-
scheibe umbiegen.
4. Montieren:
Reibscheibe
1
Stahlscheibe 1
[t = 2,0 mm (0,079 in)]
2
Stahlscheibe 2
[t = 1,6 mm (0,063 in)]
3
HINWEIS:
Die Reib- YAMAHA WR 450F 2006 Owners Manual ENG
4 - 56
3. Die Lasche
1 der Sicherungs-
scheibe umbiegen.
4. Montieren:
Reibscheibe
1
Stahlscheibe 1
[t = 2,0 mm (0,079 in)]
2
Stahlscheibe 2
[t = 1,6 mm (0,063 in)]
3
HINWEIS:
Die Reib-](/img/51/52482/w960_52482-428.png)
ENG
4 - 56
3. Die Lasche
1 der Sicherungs-
scheibe umbiegen.
4. Montieren:
Reibscheibe
1
Stahlscheibe 1
[t = 2,0 mm (0,079 in)]
2
Stahlscheibe 2
[t = 1,6 mm (0,063 in)]
3
HINWEIS:
Die Reib- und Stahlscheiben
abwechselnd einbauen, darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen
wird.
Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
Die vier dickeren Stahlscheiben
a
motorseitig und die drei dünneren
b außenseitig montieren; dazu die
Scheibenstärke kontrollieren.
5. Montieren:
Lager
1
Beilagscheibe
2
Sicherungsring
3
(Druckstange 1
4)
HINWEIS:
Motoröl auf das Lager und die Bei-
lagscheibe auftragen.
New
6. Montieren:
Druckstange 2
1
Kugel
2
Druckstange 1
3
HINWEIS:
Motoröl auf die Druckstangen 1 und
2 sowie auf die Kugel auftragen. 3. Replier l’onglet de la rondelle-frein
1.
4. Monter:
Disque garni 1
Plateau de pression 1
[t = 2,0 mm (0,079 in)] 2
Plateau de pression 2
[t = 1,6 mm (0,063 in)] 3
N.B.:
Monter les plateaux de pression et les
disques garnis dans la noix
d’embrayage en les alternant, en com-
mençant par un disque garni et en ter-
minant par un disque garni.
Appliquer de l’huile moteur sur les
disques garnis et les plateaux de pres-
sion.
Vérifier l’épaisseur du plateau de pres-
sion et en installer 4 plus épais a du
côté moteur et 3 plus fins b à l’exté-
rieur.
5. Monter:
Roulement 1
Rondelle pleine 2
Circlip 3
Sur la tige de débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roule-
ment et la rondelle pleine.
New
6. Monter:
Tige de débrayage 2 1
Bille 2
Tige de débrayage 1 3
N.B.:
Appliquer de l’huile moteur sur les tiges
de débrayage 1 et 2 ainsi que sur la bille.3. Doble la solapa de la arandela de
seguridad 1.
4. Instalar:
Placa de fricción 1
Disco de embrague 1
[t = 2,0 mm (0,079 in)] 2
Disco de embrague 2
[t = 1,6 mm (0,063 in)] 3
NOTA:
Instale los discos de embrague y las
placas de fricción alternativamente en
el resalte de embrague, empezando
por una placa de fricción y terminando
por una placa de fricción.
Aplique aceite de motor a las placas
de fricción y a los discos de embrague.
Compruebe el espesor de la placa de
embrague e instale 4 más de mayor
espesor a en el lado del motor y 3 de
menor espesor b en la parte exterior.
5. Instalar:
Cojinete 1
Arandela plana 2
Anillo elástico 3
A la barra de empuje 1 4.
NOTA:
Aplique aceite de motor al cojinete y a la
arandela plana.
New
6. Instalar:
Barra de empuje 2 1
Bola 2
Barra de empuje 1 3
NOTA:
Aplique aceite de motor a las barras de
empuje 1 y 2 y a la bola.
EMBRAYAGE
KUPPLUNG
EMBRAGUE
Page 430 of 786

4 - 57
ENGCLUTCH
7. Install:
Pressure plate 1
8. Install:
Clutch spring
Bolt (clutch spring)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
9. Install:
Gasket (clutch cover) 1
Dowel pin 2
New
10. Install:
Clutch cover 1
Bolt (clutch cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
