YAMAHA WR 450F 2006 Owners Manual

5 - 62
CHAS
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
Zylinderkopf-Entlüftungsschlauch Luftfiltergehäuseseitig lösen.
Batterie Siehe unter “BATTERIE KONTROLLIEREN UND
LADEN” in KAPITEL 3.
Den Starter-Relais-Steckverbinder lösen.
Starter-Kabel Relaisseitig lösen.
1 Kabelbinder 3
2Rücklicht-Steckverbinder 1
3 Anlasssperrelais-Steckverbinder 1
4 Kunststoffbinder 2
5 Schlauchschelle (Vergasereinlass-
Anschluss)1 Lediglich lockern.
6 Rahmenheck 1
7 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
8 Schraube (Federbein und Rahmen) 1
21
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Durit de mise à l’air de la culasse La débrancher sur le côté du boîtier du filtre à air.
Batterie Se reporter à la section “CONTROLE ET CHARGE DE
LA BATTERIE” au CHAPITRE 3.
Remplacer la fiche rapide du relais de démar-
reur.
Fil du démarreur Déconnecter du côté du relais de démarreur.
1 Collier 3
2 Fiche rapide du feu arrière 1
3 Fiche rapide du relais de coupe-circuit de
démarrage1
4 Collier réutilisable 2
5 Collier à pince (conduit d’admission d’air) 1 Desserrer uniquement.
6 Cadre arrière 1
7 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
8 Boulon (amortisseur arrière - cadre) 1
21
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
Tubo respiradero de la culata Desconectar en el lado de la carcasa del filtro de aire.
Batería Consulte el apartado “COMPROBACIÓN Y CARGA DE
LA BATERÍA” del CAPÍTULO 3.
Desconecte el acoplador del relé de arranque.
Cable del motor de arranque Desconéctelo del lado del relé de arranque.
1 Abrazadera 3
2 Acoplador del piloto trasero 1
3 Acoplador del relé de corte del circuito de
arranque1
4 Banda de plástico 2
5 Brida (junta del filtro de aire) 1 Sólo aflojar.
6 Bastidor trasero 1
7 Tornillo (amortiguador trasero y barra de
unión)1 Sujete el basculante.
8 Tornillo (amortiguador trasero a bastidor) 1
21
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO

5 - 63

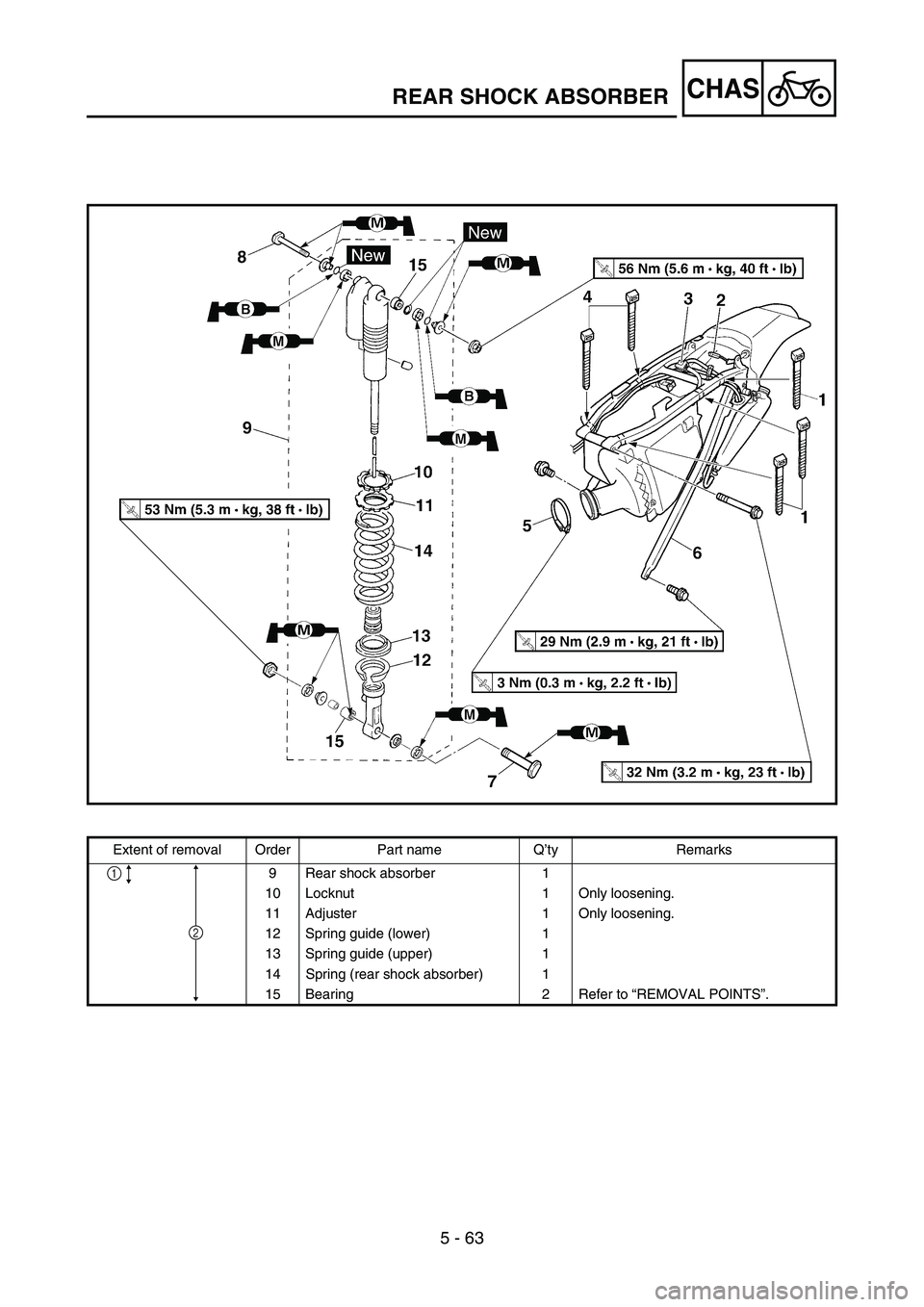

CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
9 Rear shock absorber 1
10 Locknut 1 Only loosening.
11 Adjuster 1 Only loosening.
12 Spring guide (lower) 1
13 Spring guide (upper) 1
14 Spring (rear shock absorber) 1
15 Bearing 2 Refer to “REMOVAL POINTS”.
2
1

5 - 63
CHAS
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
9 Federbein 1
10 Sicherungsmutter 1 Lediglich lockern.
11 Federvorspannring 1 Lediglich lockern.
12 Federführung (unten) 1
13 Federführung (oben) 1
14 Feder (Federbein) 1
15 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
1

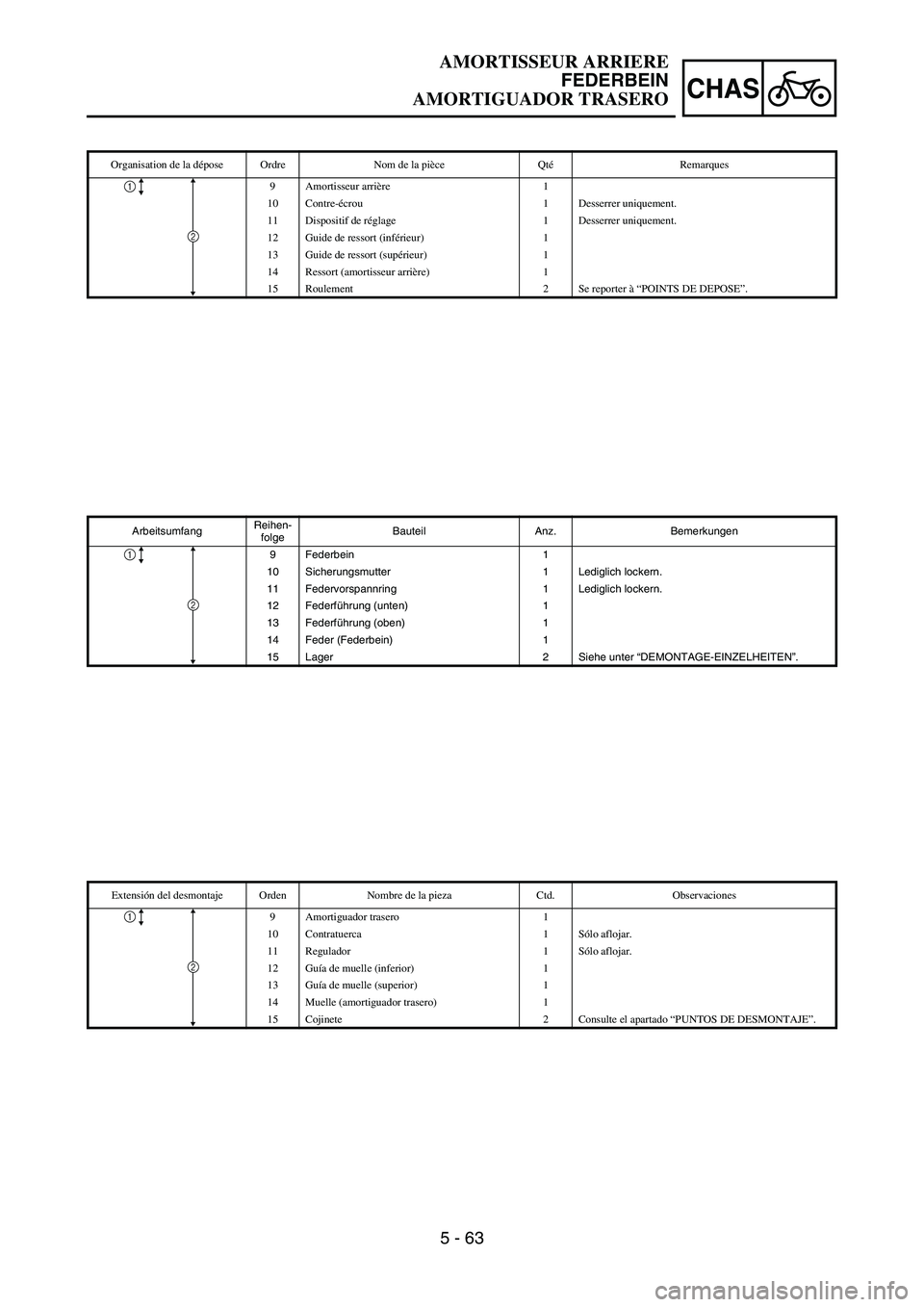

Organisation de la dépose Ordre Nom de la pièce QtéRemarques
9 Amortisseur arrière 1
10 Contre-écrou 1 Desserrer uniquement.
11 Dispositif de réglage 1 Desserrer uniquement.
12 Guide de ressort (inférieur) 1
13 Guide de ressort (supérieur) 1
14 Ressort (amortisseur arrière) 1
15 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
2
1
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
9 Amortiguador trasero 1
10 Contratuerca 1 Sólo aflojar.
11 Regulador 1 Sólo aflojar.
12 Guía de muelle (inferior) 1
13 Guía de muelle (superior) 1
14 Muelle (amortiguador trasero) 1
15 Cojinete 2 Consulte el apartado “PUNTOS DE DESMONTAJE”.
2
1
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO

5 - 64
CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassemble
the cylinder or the tank.
2. Never throw the shock absorber into an
open flame or other high heat. The
shock absorber may explode as a result
of nitrogen gas expansion and/or dam-
age to the hose.
3. Be careful not to damage any part of the
gas tank. A damaged gas tank will impair
the damping performance or cause a
malfunction.
4. Take care not to scratch the contact sur-
face of the piston rod with the cylinder;
or oil could leak out.
5. Never attempt to remove the plug at the
bottom of the nitrogen gas tank. It is
very dangerous to remove the plug.
6. When scrapping the shock absorber, fol-
low the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 64
CHAS
HANDHABUNGSHINWEISE
WARNUNG
Der Stoßdämpfer und Ausgleichs-
behälter enthalten Stickstoff unter
hohem Druck. Deshalb vor Arbei-
ten am Federbein die folgenden
Hinweise sorgfältig lesen und die
Sicherheitsratschläge befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter keinen
Umständen öffnen oder mani-
pulieren.
2. Den Stoßdämpfer und Gaszy-
linder von Hitze und offenen
Flammen fern halten Der Stoß-
dämpfer kann aufgrund eines
Stickstoff-Druckanstiegs und/
oder einer Beschädigung des
Schlauchs explodieren.
3. Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des
Federbeins.
4. Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
5. Der Verschluss an der Unter-
seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
6. Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil
1 entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflie-
gende Metallspäne zu vermeiden.
WARNUNG
Die Entsorgung des Stoßdämpfers
sollte am besten dem Yamaha-
Händler überlassen werden. REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est équipé d’un réser-
voir indépendant contenant de l’azote
sous haute pression. Afin d’éviter tout
danger d’explosion, lire attentivement
les informations ci-dessous avant de
manipuler l’amortisseur arrière.
Le fabricant décline toute responsabi-
lité pour les dommages matériels ou
corporels résultant d’une mauvaise
manipulation.
1. Ne jamais essayer de démonter le
cylindre ou le réservoir.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur ris-
que d’exploser en raison de la dila-
tation de l’azote et/ou de
l’endommagement de la durit.
3. Veiller à n’endommager aucune
partie du réservoir de gaz. Un
réservoir endommagé affectera la
capacité d’amortissement ou
entraînera un mauvais fonctionne-
ment.
4. Veiller à ne pas rayer la surface de
contact de la tige de piston avec le
cylindre afin d’éviter tout risque
de fuite d’huile.
5. Ne jamais essayer d’enlever le
bouchon du fond du réservoir
d’azote. Il est très dangereux
d’enlever ce bouchon.
6. Pour la mise au rebut de l’amortis-
seur, suivre les instructions spécifi-
ques.
REMARQUES CONCERNANT LA
MISE AU REBUT (CONCESSION-
NAIRES YAMAHA UNIQUEMENT)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’évacuer l’azote par la
soupape 1. Mettre des lunettes pour se
protéger du gaz et/ou des particules de
métal susceptibles de s’échapper.
AVERTISSEMENT
Confier la mise au rebut d’un amortis-
seur endommagé ou usé à un conces-
sionnaire Yamaha.NOTA RELATIVA A LA
MANIPULACIÓN
ADVERTENCIA
Este amortiguador está provisto de un
depósito aparte que se llena de nitró-
geno a alta presión. Para prevenir el
peligro de explosión, lea atentamente
la información siguiente antes de
manipular el amortiguador.
El fabricante no se hace responsable
de los daños materiales o personales
que se puedan producir a causa de
una manipulación inadecuada.
1. No intente nunca desarmar el
cilindro o el depósito.
2. No lance el amortiguador a una
llama u otras fuentes de calor. El
amortiguador puede explotar
como consecuencia de la expansión
del nitrógeno o la rotura del tubo.
3. Evite dañar parte alguna del depó-
sito de gas. Si el depósito de gas
está dañado las prestaciones del
amortiguador disminuirán o este
funcionará de forma incorrecta.
4. Evite rayar la superficie de con-
tacto del émbolo del pistón con el
cilindro; podría perder aceite.
5. No intente nunca extraer el tapón
de la parte inferior del depósito de
nitrógeno. Es muy peligroso quitar
el tapón.
6. Para desechar el amortiguador
siga las instrucciones de elimina-
ción de desechos.
NOTAS RELATIVAS A LA ELIMI-
NACIÓN DE DESECHOS (SOLO
CONCESIONARIOS YAMAHA)
Antes de desechar el amortiguador
extraiga el nitrógeno por la válvula 1.
Protéjase los ojos del gas y de las partí-
culas de metal.
ADVERTENCIA
Para desechar un amortiguador ave-
riado o desgastado, lleve la unidad a
su concesionario Yamaha.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO

5 - 65
CHAS
EC583000

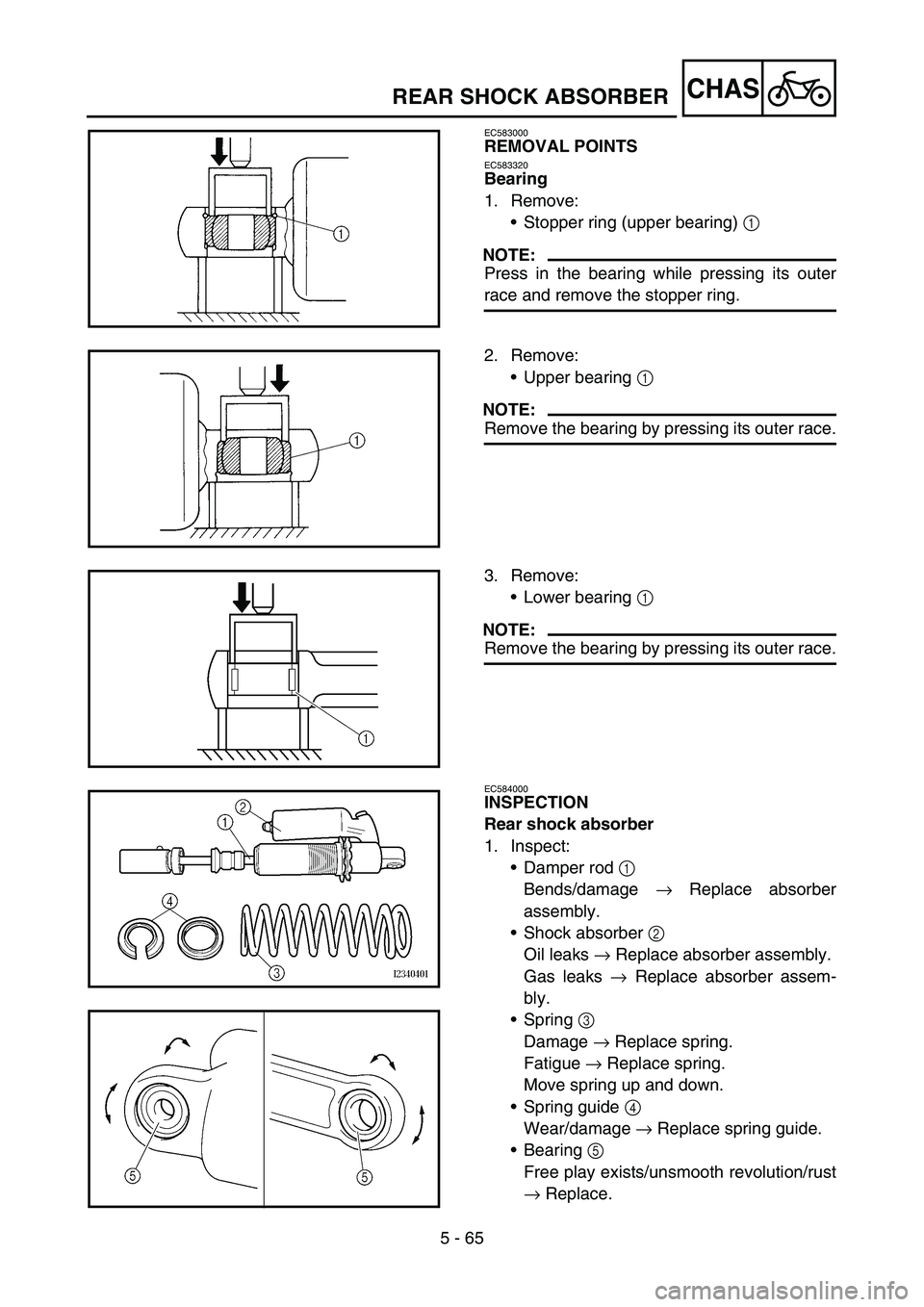

REMOVAL POINTS
EC583320
Bearing
1. Remove:
•Stopper ring (upper bearing) 1
NOTE:
Press in the bearing while pressing its outer
race and remove the stopper ring.
2. Remove:
•Upper bearing 1
NOTE:
Remove the bearing by pressing its outer race.
3. Remove:
•Lower bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC584000
INSPECTION
Rear shock absorber
1. Inspect:
•Damper rod 1
Bends/damage → Replace absorber
assembly.
•Shock absorber 2
Oil leaks → Replace absorber assembly.
Gas leaks → Replace absorber assem-
bly.
•Spring 3
Damage → Replace spring.
Fatigue → Replace spring.
Move spring up and down.
•Spring guide 4
Wear/damage → Replace spring guide.
•Bearing 5
Free play exists/unsmooth revolution/rust
→ Replace.
REAR SHOCK ABSORBER

5 - 65
CHAS

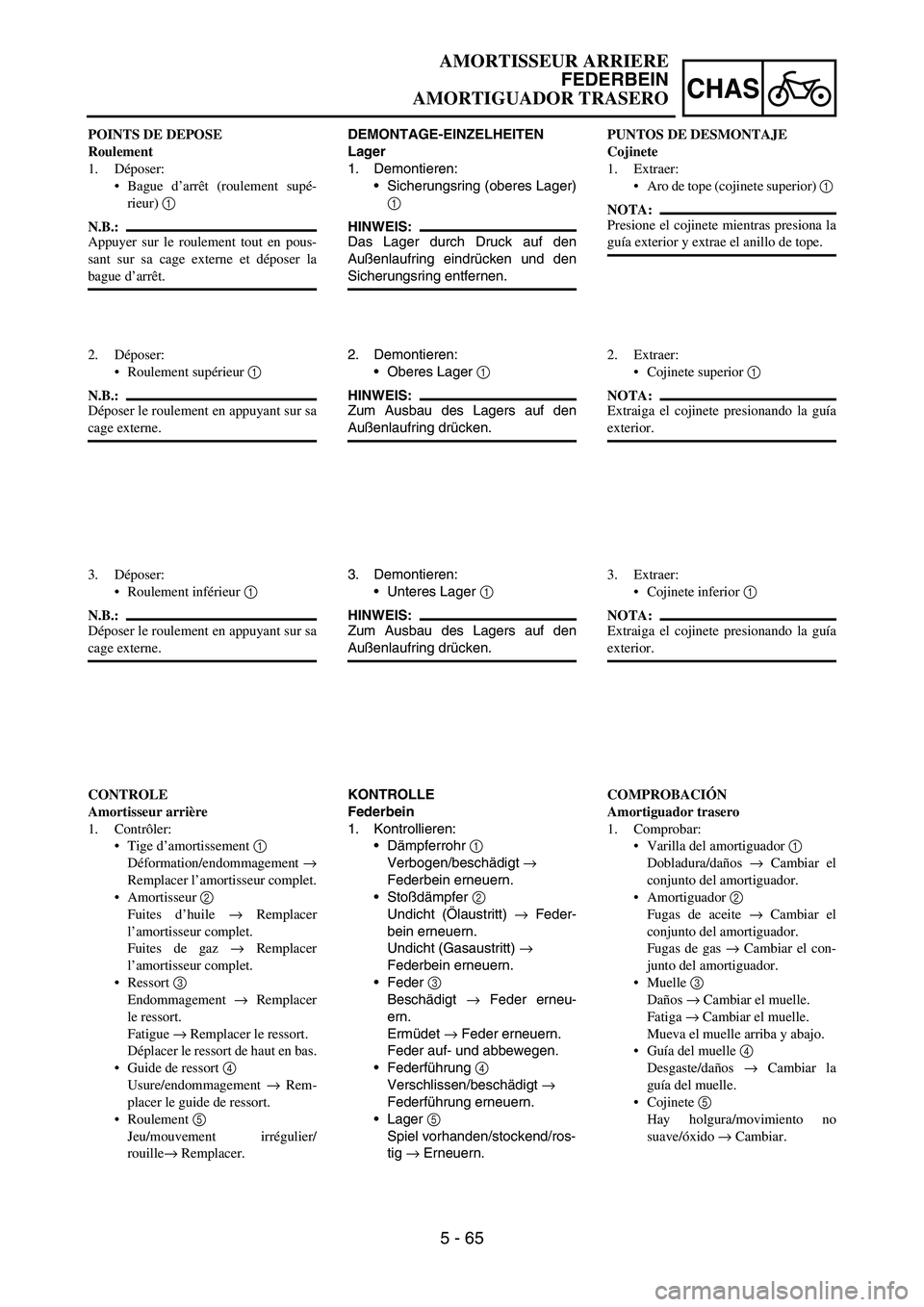

DEMONTAGE-EINZELHEITEN
Lager
1. Demontieren:
Sicherungsring (oberes Lager)
1
HINWEIS:
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
Oberes Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
Unteres Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
KONTROLLE
Federbein
1. Kontrollieren:
Dämpferrohr
1
Verbogen/beschädigt
→
Federbein erneuern.
Stoßdämpfer
2
Undicht (Ölaustritt)
→ Feder-
bein erneuern.
Undicht (Gasaustritt)
→
Federbein erneuern.
Feder
3
Beschädigt
→ Feder erneu-
ern.
Ermüdet
→ Feder erneuern.
Feder auf- und abbewegen.
Federführung
4
Verschlissen/beschädigt
→
Federführung erneuern.
Lager
5
Spiel vorhanden/stockend/ros-
tig
→ Erneuern. POINTS DE DEPOSE
Roulement
1. Déposer:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Appuyer sur le roulement tout en pous-
sant sur sa cage externe et déposer la
bague d’arrêt.
2. Déposer:
Roulement supérieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
3. Déposer:
Roulement inférieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
CONTROLE
Amortisseur arrière
1. Contrôler:
Tige d’amortissement 1
Déformation/endommagement →
Remplacer l’amortisseur complet.
Amortisseur 2
Fuites d’huile → Remplacer
l’amortisseur complet.
Fuites de gaz → Remplacer
l’amortisseur complet.
Ressort 3
Endommagement → Remplacer
le ressort.
Fatigue → Remplacer le ressort.
Déplacer le ressort de haut en bas.
Guide de ressort 4
Usure/endommagement → Rem-
placer le guide de ressort.
Roulement 5
Jeu/mouvement irrégulier/
rouille→ Remplacer.PUNTOS DE DESMONTAJE
Cojinete
1. Extraer:
Aro de tope (cojinete superior) 1
NOTA:
Presione el cojinete mientras presiona la
guía exterior y extrae el anillo de tope.
2. Extraer:
Cojinete superior 1
NOTA:
Extraiga el cojinete presionando la guía
exterior.
3. Extraer:
Cojinete inferior 1
NOTA:
Extraiga el cojinete presionando la guía
exterior.
COMPROBACIÓN
Amortiguador trasero
1. Comprobar:
Varilla del amortiguador 1
Dobladura/daños → Cambiar el
conjunto del amortiguador.
Amortiguador 2
Fugas de aceite → Cambiar el
conjunto del amortiguador.
Fugas de gas → Cambiar el con-
junto del amortiguador.
Muelle 3
Daños → Cambiar el muelle.
Fatiga → Cambiar el muelle.
Mueva el muelle arriba y abajo.
Guía del muelle 4
Desgaste/daños → Cambiar la
guía del muelle.
Cojinete 5
Hay holgura/movimiento no
suave/óxido → Cambiar.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO

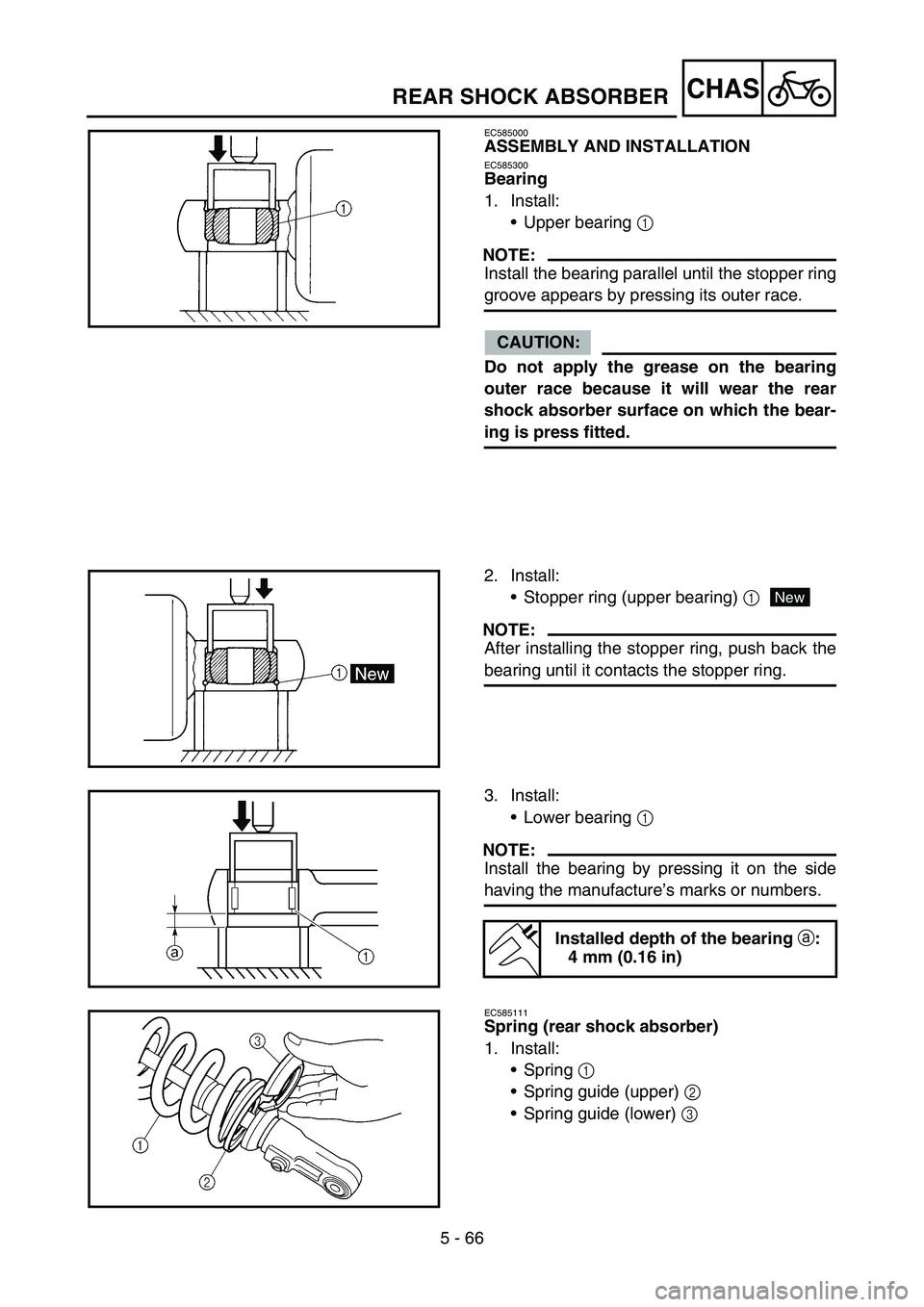

5 - 66
CHASREAR SHOCK ABSORBER
EC585000
ASSEMBLY AND INSTALLATION
EC585300
Bearing
1. Install:
•Upper bearing 1
NOTE:
Install the bearing parallel until the stopper ring
groove appears by pressing its outer race.
CAUTION:
Do not apply the grease on the bearing
outer race because it will wear the rear
shock absorber surface on which the bear-
ing is press fitted.
2. Install:
•Stopper ring (upper bearing) 1
NOTE:
After installing the stopper ring, push back the
bearing until it contacts the stopper ring.
New
3. Install:
•Lower bearing 1
NOTE:
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of the bearing
a:
4 mm (0.16 in)
EC585111
Spring (rear shock absorber)
1. Install:
•Spring 1
•Spring guide (upper) 2
•Spring guide (lower) 3

5 - 66
CHAS
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
Oberes Lager
1
HINWEIS:
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
ACHTUNG:
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.
2. Montieren:
Sicherungsring (oberes Lager)
1
HINWEIS:
Nach dem Einbau des Sicherungs-
rings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
New
3. Montieren:
Unteres Lager
1
HINWEIS:
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
Lager-Einbautiefe a:
4 mm (0,16 in)
Feder (Federbein)
1. Montieren:
Feder
1
Federführung (oben)
2
Federführung (unten)
3 ASSEMBLAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la bague
d’arrêt apparaisse lorsque l’on appuie sur
sa cage externe.
ATTENTION:
Ne pas appliquer de graisse sur la cage
externe du roulement car cela provo-
querait l’usure de la surface de
l’amortisseur arrière sur laquelle le
roulement s’appuie.
2. Monter:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
New
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Profondeur d’installation
du roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort (supérieur) 2
Guide de ressort (inférieur) 3 MONTAJE E INSTALACIÓN
Cojinete
1. Instalar:
Cojinete superior 1
NOTA:
Instale el cojinete paralelo hasta que apa-
rezca la ranura del anillo de tope presio-
nando la guía exterior.
ATENCION:
No aplique grasa a la guía exterior del
cojinete, ya que desgastará la superfi-
cie del amortiguador trasero sobre la
que se ajusta a presión el cojinete.
2. Instalar:
Aro de tope (cojinete superior)
1
NOTA:
Después de instalar el anillo de tope,
empuje hacia atrás el cojinete hasta que
toque el anillo.
New
3. Instalar:
Cojinete inferior 1
NOTA:
Monte el cojinete presionando sobre el
lado que lleva las marcas o números del
fabricante.
Profundidad montada del
cojinete a:
4 mm (0,16 in)
Muelle (amortiguador trasero)
1. Instalar:
Muelle 1
Guía de muelle (superior) 2
Guía de muelle (inferior) 3
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO

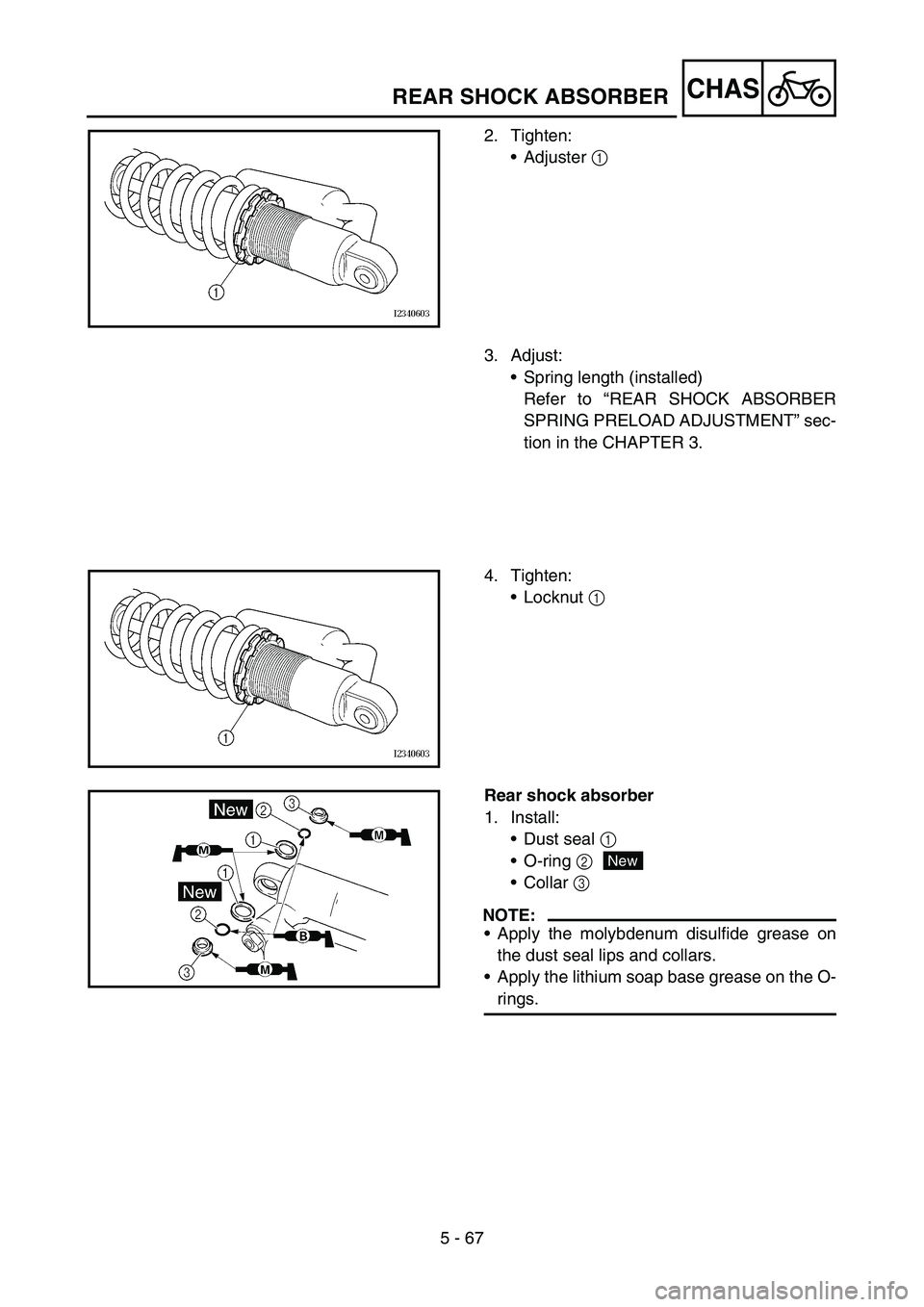

5 - 67
CHASREAR SHOCK ABSORBER
2. Tighten:
•Adjuster 1
3. Adjust:
•Spring length (installed)
Refer to “REAR SHOCK ABSORBER
SPRING PRELOAD ADJUSTMENT” sec-
tion in the CHAPTER 3.
4. Tighten:
•Locknut 1
Rear shock absorber
1. Install:
•Dust seal 1
•O-ring 2
•Collar 3
NOTE:
•Apply the molybdenum disulfide grease on
the dust seal lips and collars.
•Apply the lithium soap base grease on the O-
rings.
New
