ESP YAMAHA WR 450F 2006 Manual Online

INSP
ADJ
7. Montieren:
Kettenschlosslasche 4
HINWEIS:
Die Kettenschlosslasche mit einer
Antriebsketten-Nietzange 5. am
Kettenschloss anpressen.
Das Ende des Kettenschlosses mit
einer Antriebsketten-Nietzange
vernieten.
Nach dem Vernieten sicherstellen,
dass das Kettenschloss beweglich
ist.
New
8. Schmieren:
Antriebskette
Antriebsketten-Schmier-
mittel:
SAE 10W-30 Motoröl
oder O-Ring-
Kettenspray

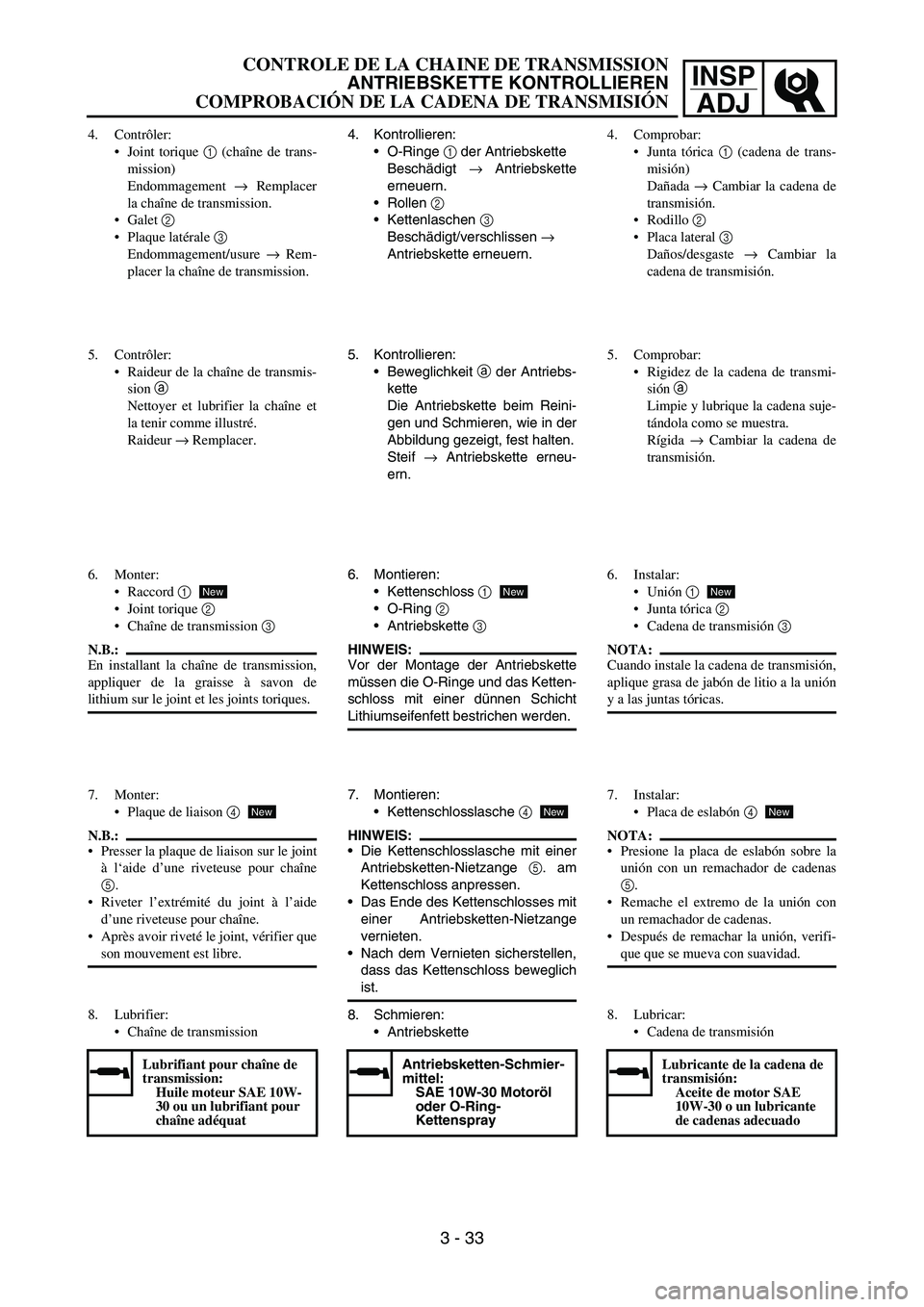

4. Contrôler:
Joint torique 1 (chaîne de trans-
mission)
Endommagement → Remplacer
la chaîne de transmission.
Galet 2
Plaque latérale 3
Endommagement/usure → Rem-
placer la chaîne de transmission.
5. Contrôler:
Raideur de la chaîne de transmis-
sion a
Nettoyer et lubrifier la chaîne et
la tenir comme illustré.
Raideur → Remplacer.
6. Monter:
Raccord 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint et les joints toriques.
New
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
à l‘aide d’une riveteuse pour chaîne
5.
Riveter l’extrémité du joint à l’aide
d’une riveteuse pour chaîne.
Après avoir riveté le joint, vérifier que
son mouvement est libre.
New
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
CONTROLE DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
COMPROBACIÓN DE LA CADENA DE TRANSMISIÓN
3 - 33
4. Kontrollieren:
O-Ringe 1 der Antriebskette
Beschädigt → Antriebskette
erneuern.
Rollen 2
Kettenlaschen 3
Beschädigt/verschlissen →
Antriebskette erneuern.
5. Kontrollieren:
Beweglichkeit a der Antriebs-
kette
Die Antriebskette beim Reini-
gen und Schmieren, wie in der
Abbildung gezeigt, fest halten.
Steif → Antriebskette erneu-
ern.
6. Montieren:
Kettenschloss 1
O-Ring 2
Antriebskette 3
HINWEIS:
Vor der Montage der Antriebskette
müssen die O-Ringe und das Ketten-
schloss mit einer dünnen Schicht
Lithiumseifenfett bestrichen werden.
New
4. Comprobar:
Junta tórica 1 (cadena de trans-
misión)
Dañada → Cambiar la cadena de
transmisión.
Rodillo 2
Placa lateral 3
Daños/desgaste → Cambiar la
cadena de transmisión.
5. Comprobar:
Rigidez de la cadena de transmi-
sión a
Limpie y lubrique la cadena suje-
tándola como se muestra.
Rígida → Cambiar la cadena de
transmisión.
6. Instalar:
Unión 1
Junta tórica 2
Cadena de transmisión 3
NOTA:
Cuando instale la cadena de transmisión,
aplique grasa de jabón de litio a la unión
y a las juntas tóricas.
New
7. Instalar:
Placa de eslabón 4
NOTA:
Presione la placa de eslabón sobre la
unión con un remachador de cadenas
5.
Remache el extremo de la unión con
un remachador de cadenas.
Después de remachar la unión, verifi-
que que se mueva con suavidad.
New
8. Lubricar:
Cadena de transmisión
Lubricante de la cadena de
transmisión:
Aceite de motor SAE
10W-30 o un lubricante
de cadenas adecuado

INSP
ADJ

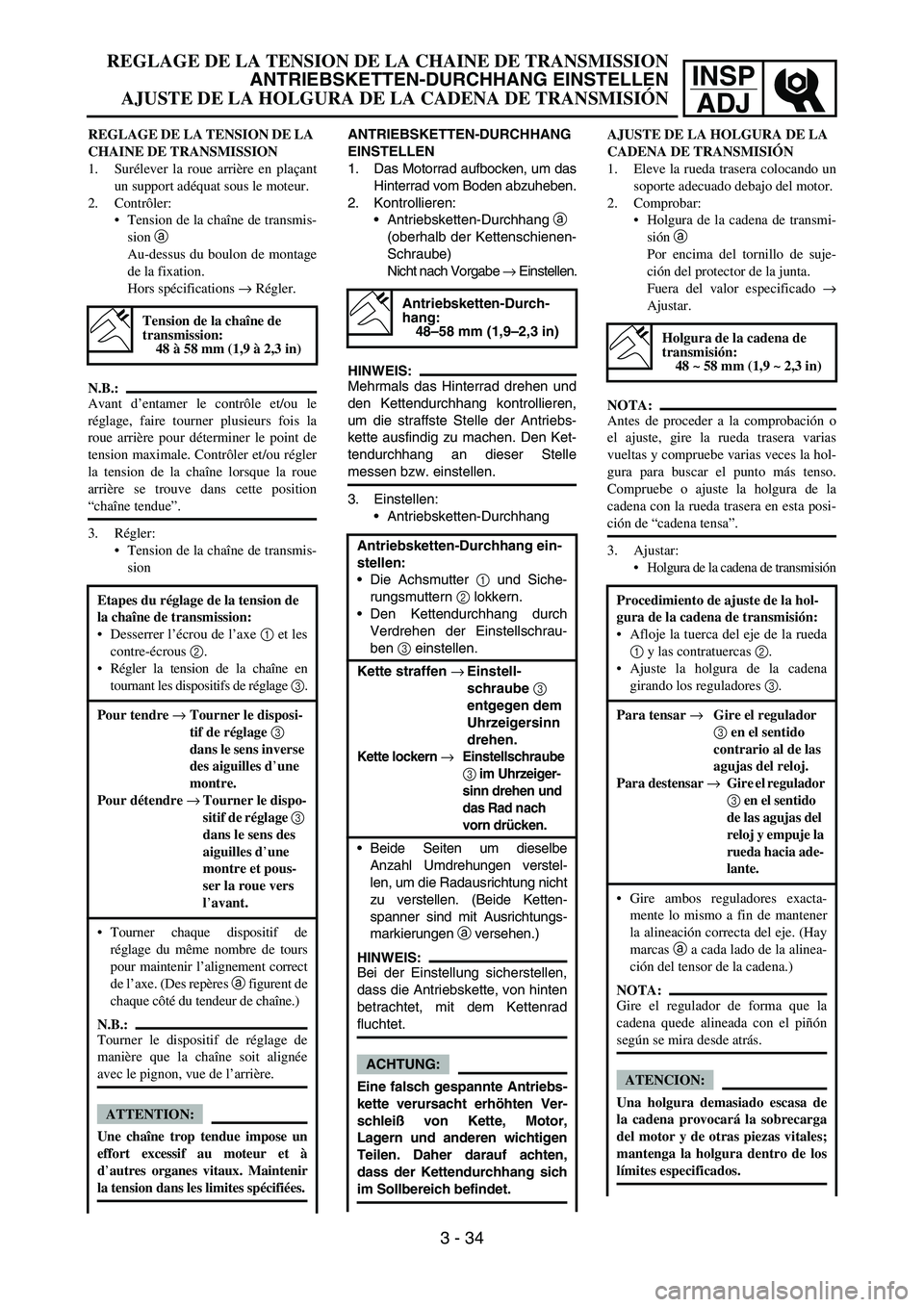

REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Régler.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
3. Régler:
Tension de la chaîne de transmis-
sion
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
Etapes du réglage de la tension de
la chaîne de transmission:
Desserrer l’écrou de l’axe 1 et les
contre-écrous 2.
Régler la tension de la chaîne en
tournant les dispositifs de réglage 3.
Pour tendre →Tourner le disposi-
tif de réglage 3
dans le sens inverse
des aiguilles d’une
montre.
Pour détendre →Tourner le dispo-
sitif de réglage 3
dans le sens des
aiguilles d’une
montre et pous-
ser la roue vers
l’avant.
Tourner chaque dispositif de
réglage du même nombre de tours
pour maintenir l’alignement correct
de l’axe. (Des repères a figurent de
chaque côté du tendeur de chaîne.)
N.B.:
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
ATTENTION:
Une chaîne trop tendue impose un
effort excessif au moteur et à
d’autres organes vitaux. Maintenir
la tension dans les limites spécifiées.
REGLAGE DE LA TENSION DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
AJUSTE DE LA HOLGURA DE LA CADENA DE TRANSMISIÓN
3 - 34
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
(oberhalb der Kettenschienen-
Schraube)
Nicht nach Vorgabe
→ Einstellen.
HINWEIS:
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antriebs-
kette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
3. Einstellen:
Antriebsketten-Durchhang
Antriebsketten-Durch-
hang:
48–58 mm (1,9–2,3 in)
Antriebsketten-Durchhang ein-
stellen:
Die Achsmutter
1 und Siche-
rungsmuttern
2 lokkern.
Den Kettendurchhang durch
Verdrehen der Einstellschrau-
ben
3 einstellen.
Kette straffen →Einstell-
schraube 3
entgegen dem
Uhrzeigersinn
drehen.
Kette lockern → Einstellschraube
3 im Uhrzeiger-
sinn drehen und
das Rad nach
vorn drücken.
Beide Seiten um dieselbe
Anzahl Umdrehungen verstel-
len, um die Radausrichtung nicht
zu verstellen. (Beide Ketten-
spanner sind mit Ausrichtungs-
markierungen
a versehen.)
HINWEIS:
Bei der Einstellung sicherstellen,
dass die Antriebskette, von hinten
betrachtet, mit dem Kettenrad
fluchtet.
ACHTUNG:
Eine falsch gespannte Antriebs-
kette verursacht erhöhten Ver-
schleiß von Kette, Motor,
Lagern und anderen wichtigen
Teilen. Daher darauf achten,
dass der Kettendurchhang sich
im Sollbereich befindet.
AJUSTE DE LA HOLGURA DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando un
soporte adecuado debajo del motor.
2. Comprobar:
Holgura de la cadena de transmi-
sión a
Por encima del tornillo de suje-
ción del protector de la junta.
Fuera del valor especificado →
Ajustar.
NOTA:
Antes de proceder a la comprobación o
el ajuste, gire la rueda trasera varias
vueltas y compruebe varias veces la hol-
gura para buscar el punto más tenso.
Compruebe o ajuste la holgura de la
cadena con la rueda trasera en esta posi-
ción de “cadena tensa”.
3. Ajustar:
Holgura de la cadena de transmisión
Holgura de la cadena de
transmisión:
48 ~ 58 mm (1,9 ~ 2,3 in)
Procedimiento de ajuste de la hol-
gura de la cadena de transmisión:
Afloje la tuerca del eje de la rueda
1 y las contratuercas 2.
Ajuste la holgura de la cadena
girando los reguladores 3.
Para tensar →Gire el regulador
3 en el sentido
contrario al de las
agujas del reloj.
Para destensar →Gire el regulador
3 en el sentido
de las agujas del
reloj y empuje la
rueda hacia ade-
lante.
Gire ambos reguladores exacta-
mente lo mismo a fin de mantener
la alineación correcta del eje. (Hay
marcas a a cada lado de la alinea-
ción del tensor de la cadena.)
NOTA:
Gire el regulador de forma que la
cadena quede alineada con el piñón
según se mira desde atrás.
ATENCION:
Una holgura demasiado escasa de
la cadena provocará la sobrecarga
del motor y de otras piezas vitales;
mantenga la holgura dentro de los
límites especificados.

INSP
ADJ

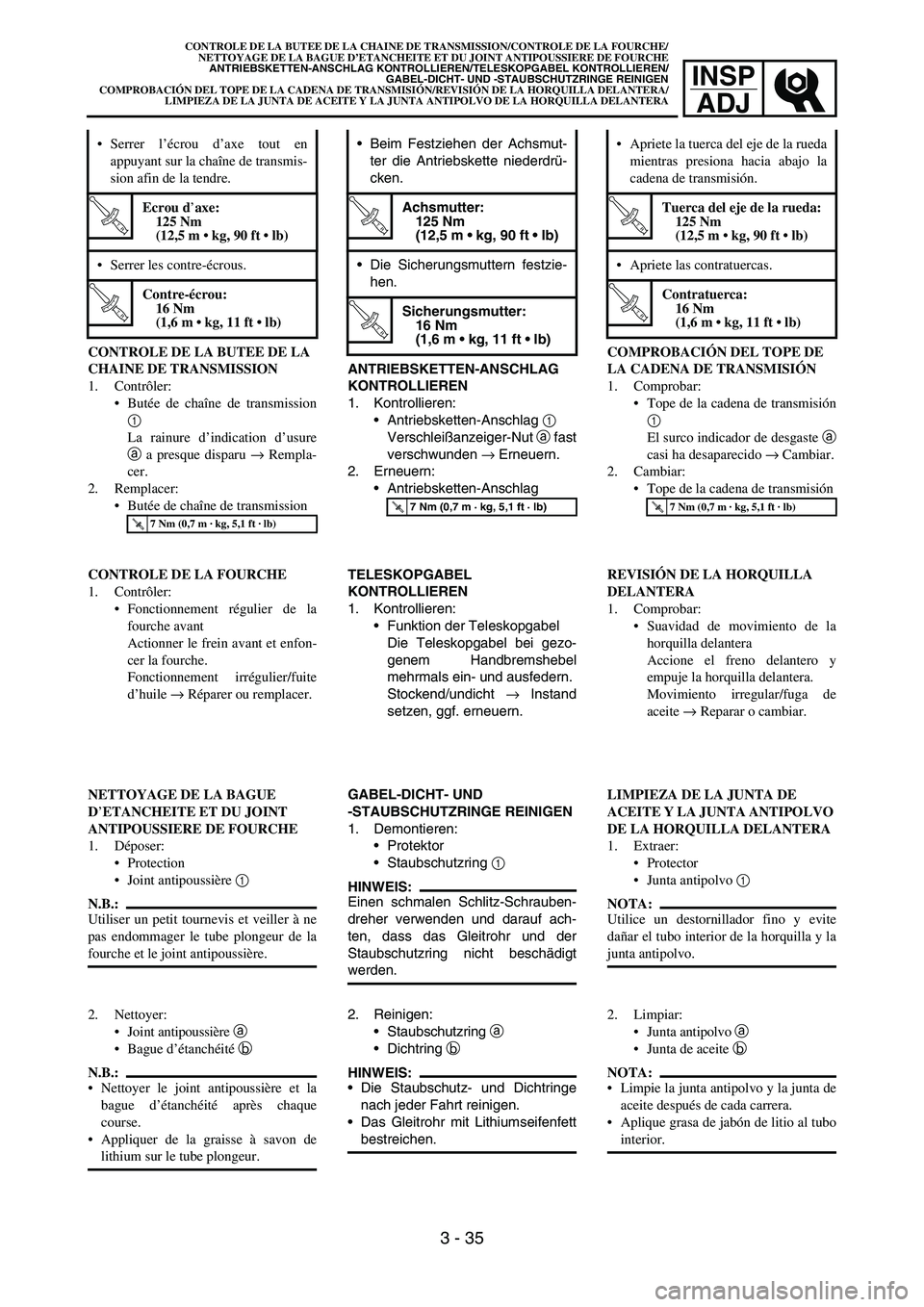

CONTROLE DE LA BUTEE DE LA
CHAINE DE TRANSMISSION
1. Contrôler:
Butée de chaîne de transmission
1
La rainure d’indication d’usure
a a presque disparu → Rempla-
cer.
2. Remplacer:
Butée de chaîne de transmission Serrer l’écrou d’axe tout en
appuyant sur la chaîne de transmis-
sion afin de la tendre.
T R..
Ecrou d’axe:
125 Nm
(12,5 m  kg, 90 ft  lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CONTROLE DE LA FOURCHE
1. Contrôler:
Fonctionnement régulier de la
fourche avant
Actionner le frein avant et enfon-
cer la fourche.
Fonctionnement irrégulier/fuite
d’huile → Réparer ou remplacer.
NETTOYAGE DE LA BAGUE
D’ETANCHEITE ET DU JOINT
ANTIPOUSSIERE DE FOURCHE
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et veiller à ne
pas endommager le tube plongeur de la
fourche et le joint antipoussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer de la graisse à savon de
lithium sur le tube plongeur.
CONTROLE DE LA BUTEE DE LA CHAINE DE TRANSMISSION/CONTROLE DE LA FOURCHE/
NETTOYAGE DE LA BAGUE D’ETANCHEITE ET DU JOINT ANTIPOUSSIERE DE FOURCHE
ANTRIEBSKETTEN-ANSCHLAG KONTROLLIEREN/TELESKOPGABEL KONTROLLIEREN/
GABEL-DICHT- UND -STAUBSCHUTZRINGE REINIGEN
COMPROBACIÓN DEL TOPE DE LA CADENA DE TRANSMISIÓN/REVISIÓN DE LA HORQUILLA DELANTERA/
LIMPIEZA DE LA JUNTA DE ACEITE Y LA JUNTA ANTIPOLVO DE LA HORQUILLA DELANTERA
3 - 35
ANTRIEBSKETTEN-ANSCHLAG
KONTROLLIEREN
1. Kontrollieren:
Antriebsketten-Anschlag
1
Verschleißanzeiger-Nut
a fast
verschwunden
→ Erneuern.
2. Erneuern:
Antriebsketten-Anschlag Beim Festziehen der Achsmut-
ter die Antriebskette niederdrü-
cken.
T R..
Achsmutter:
125 Nm
(12,5 m  kg, 90 ft  lb)
Die Sicherungsmuttern festzie-
hen.
T R..
Sicherungsmutter:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
TELESKOPGABEL
KONTROLLIEREN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Teleskopgabel bei gezo-
genem Handbremshebel
mehrmals ein- und ausfedern.
Stockend/undicht
→ Instand
setzen, ggf. erneuern.
GABEL-DICHT- UND
-STAUBSCHUTZRINGE REINIGEN
1. Demontieren:
Protektor
Staubschutzring
1
HINWEIS:
Einen schmalen Schlitz-Schrauben-
dreher verwenden und darauf ach-
ten, dass das Gleitrohr und der
Staubschutzring nicht beschädigt
werden.
2. Reinigen:
Staubschutzring
a
Dichtring
b
HINWEIS:
Die Staubschutz- und Dichtringe
nach jeder Fahrt reinigen.
Das Gleitrohr mit Lithiumseifenfett
bestreichen.COMPROBACIÓN DEL TOPE DE
LA CADENA DE TRANSMISIÓN
1. Comprobar:
Tope de la cadena de transmisión
1
El surco indicador de desgaste a
casi ha desaparecido → Cambiar.
2. Cambiar:
Tope de la cadena de transmisión Apriete la tuerca del eje de la rueda
mientras presiona hacia abajo la
cadena de transmisión.
T R..
Tuerca del eje de la rueda:
125 Nm
(12,5 m  kg, 90 ft  lb)
Apriete las contratuercas.
T R..
Contratuerca:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
REVISIÓN DE LA HORQUILLA
DELANTERA
1. Comprobar:
Suavidad de movimiento de la
horquilla delantera
Accione el freno delantero y
empuje la horquilla delantera.
Movimiento irregular/fuga de
aceite → Reparar o cambiar.
LIMPIEZA DE LA JUNTA DE
ACEITE Y LA JUNTA ANTIPOLVO
DE LA HORQUILLA DELANTERA
1. Extraer:
Protector
Junta antipolvo 1
NOTA:
Utilice un destornillador fino y evite
dañar el tubo interior de la horquilla y la
junta antipolvo.
2. Limpiar:
Junta antipolvo a
Junta de aceite b
NOTA:
Limpie la junta antipolvo y la junta de
aceite después de cada carrera.
Aplique grasa de jabón de litio al tubo
interior.

INSP
ADJ
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée.
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage au-
delà des positions minimum ou maxi-
mum. Cela pourrait l’endommager.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un réglage
inégal risque de diminuer la maniabi-
lité et la stabilité.
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION DE LA FOURCHE
1. Déposer:
Capuchon en caoutchouc
2. Régler:
Force d’amortissement à la com-
pression
En tournant le dispositif de
réglage 1.
Position standard:
Dévissé de 10 déclics
* Dévissé de 11 déclics
** Dévissé de 13 déclics
Plus dur a →Augmenter la force
d’amortissement à la
compression. (Vis-
ser le dispositif de
réglage 1.)
Plus mou b→Diminuer la force
d’amortissement à la
compression. (Dévis-
ser le dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséeDesserrer de 20
déclics (par rap-
port à la position
maximum)

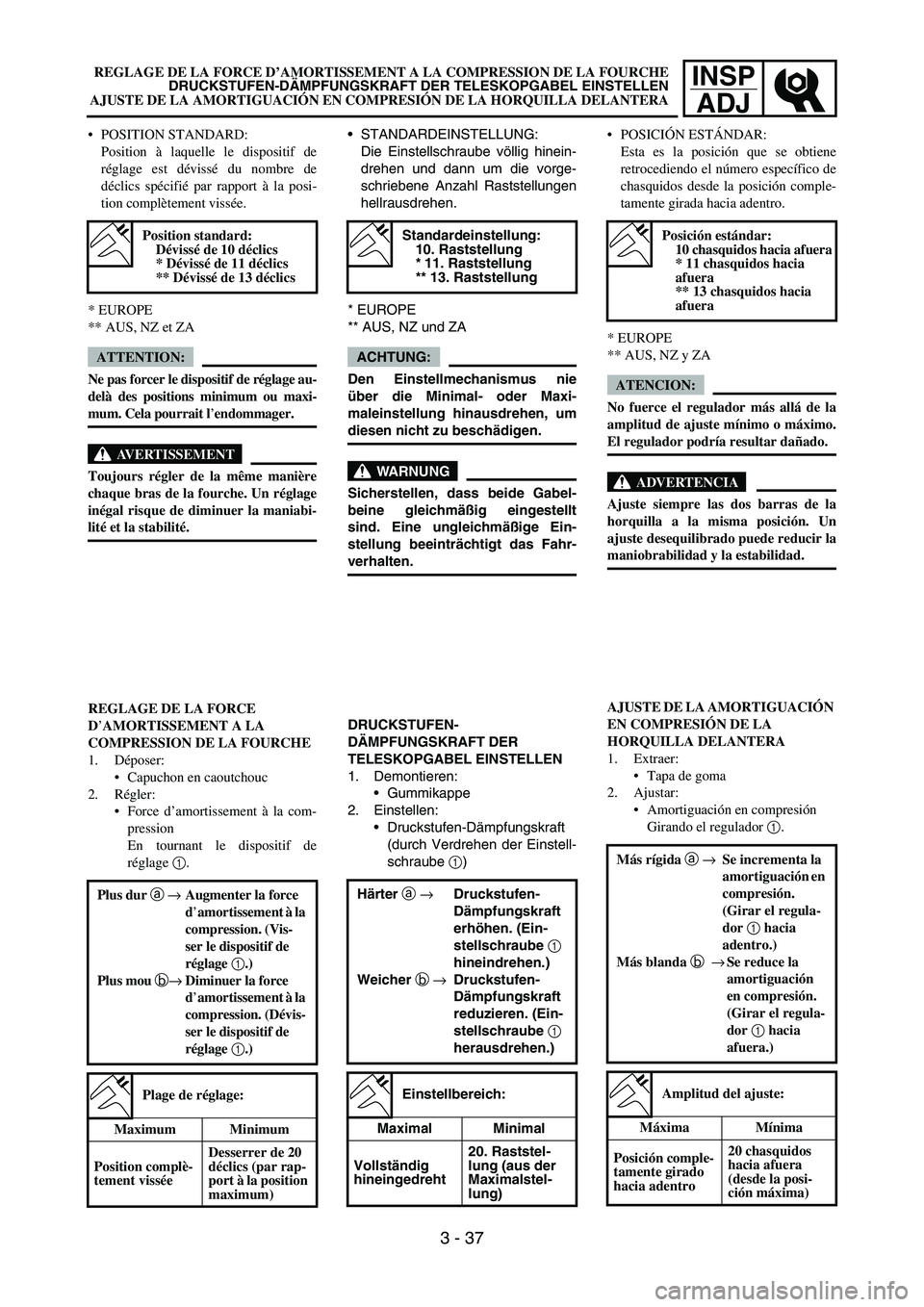

REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION DE LA FOURCHE
DRUCKSTUFEN-DÄMPFUNGSKRAFT DER TELESKOPGABEL EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN DE LA HORQUILLA DELANTERA
3 - 37
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
hellrausdrehen.
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
WARNUNG
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
TELESKOPGABEL EINSTELLEN
1. Demontieren:
Gummikappe
2. Einstellen:
Druckstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
Standardeinstellung:
10. Raststellung
* 11. Raststellung
** 13. Raststellung
Härter a →Druckstufen-
Dämpfungskraft
erhöhen. (Ein-
stellschraube 1
hineindrehen.)
Weicher b →Druckstufen-
Dämpfungskraft
reduzieren. (Ein-
stellschraube 1
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung (aus der
Maximalstel-
lung)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro.
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínimo o máximo.
El regulador podría resultar dañado.
ADVERTENCIA
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN DE LA
HORQUILLA DELANTERA
1. Extraer:
Tapa de goma
2. Ajustar:
Amortiguación en compresión
Girando el regulador 1.
Posición estándar:
10 chasquidos hacia afuera
* 11 chasquidos hacia
afuera
** 13 chasquidos hacia
afuera
Más rígida a →Se incrementa la
amortiguación en
compresión.
(Girar el regula-
dor 1 hacia
adentro.)
Más blanda b →Se reduce la
amortiguación
en compresión.
(Girar el regula-
dor 1 hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)

INSP
ADJ
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée.
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un réglage
inégal risque de diminuer la maniabi-
lité et la stabilité.
3. Monter:
Capuchon en caoutchouc
Position standard:
Dévissé de 11 déclics
* Dévissé de 8 déclics
** Dévissé de 12 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Contrôler:
Fonctionnement régulier du bras
oscillant
Bruit anormal/fonctionnement
irrégulier → Graisser ou réparer
les points de pivot.
Endommagement/fuite d’huile →
Remplacer.
CONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
COMPROBACIÓN DEL AMORTIGUADOR TRASERO
3 - 38
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen.
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
WARNUNG
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
3. Montieren:
Gummikappe
Standardeinstellung:
11. Raststellung
* 8. Raststellung
** 12. Raststellung
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
Chtgängigkeit der Schwinge
Geräuschvoll/stockend
→
Drehpunkte schmieren, ggf.
instand setzen.
Beschädigt/undicht
→ Erneu-
ern.POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro.
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínimo o máximo.
El regulador podría resultar dañado.
ADVERTENCIA
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
3. Instalar:
Tapa de goma
Posición estándar:
11 chasquidos hacia
afuera
* 8 chasquidos hacia
afuera
** 12 chasquidos hacia
afuera
COMPROBACIÓN DEL
AMORTIGUADOR TRASERO
1. Comprobar:
Suavidad de movimiento del bas-
culante
Ruido anómalo/movimiento irre-
gular → Engrase los puntos de
pivote o repárelos.
Dañado/fugas → Cambiar.

INSP
ADJ
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
DETENTE DE L’AMORTISSEUR
ARRIERE
1. Régler:
Force d’amortissement à la
détente
En tournant le dispositif de
réglage 1.
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée. (Ce qui ali-
gne le repère a du dispositif de
réglage avec le repère b du support.)
* EUROPE, AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.Plus dur a →Augmenter la force
d’amortissement à la
détente. (Visser le
dispositif de réglage
1.)
Plus mou b →Diminuer la force
d’amortissement à la
détente. (Dévisser le
dispositif de réglage
1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séedévissé de 20
déclics
(par rapport à
la position
maximum)
Position standard:
Dévissé d’environ 10
déclics
* Dévissé d’environ 11
déclics

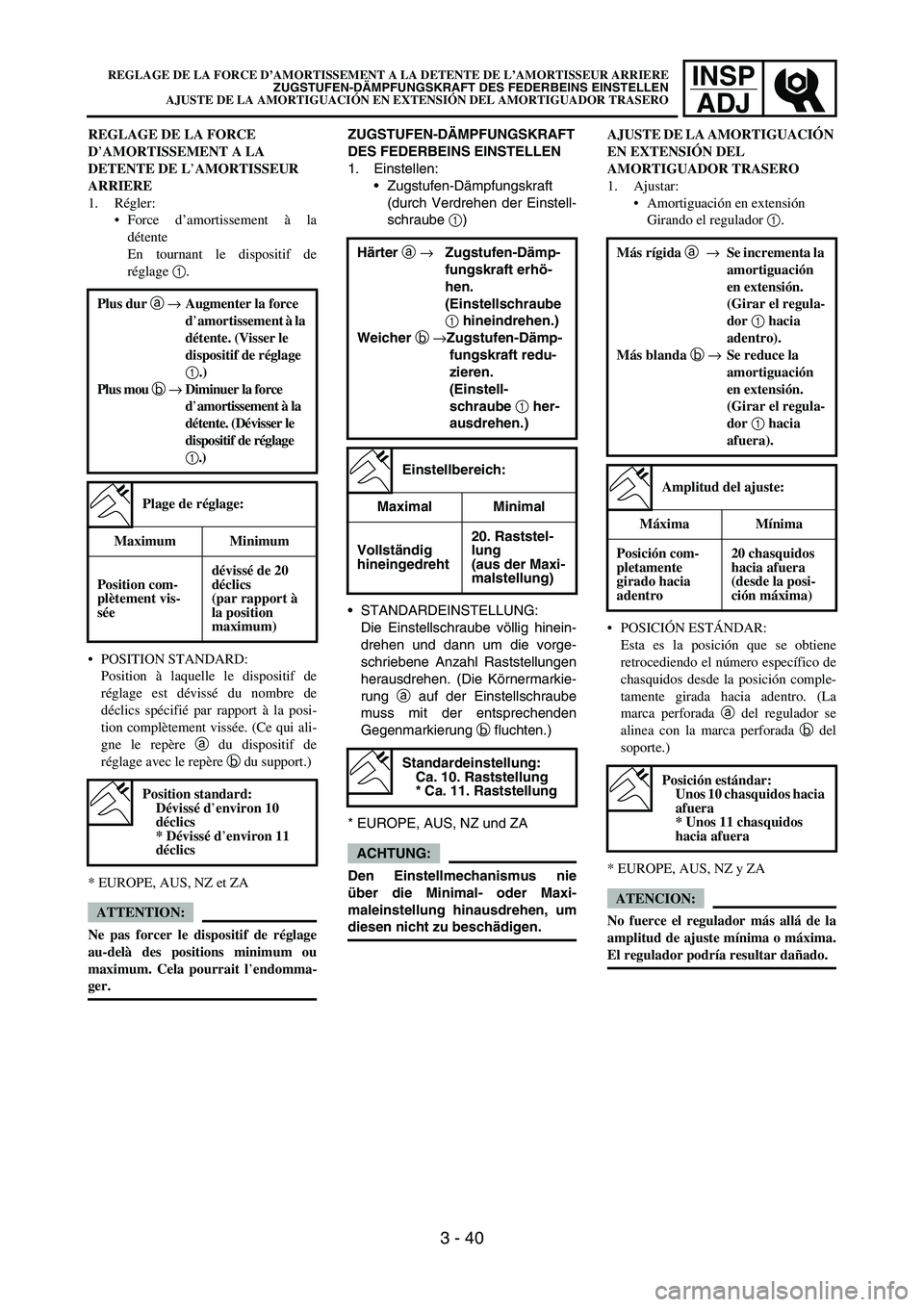

REGLAGE DE LA FORCE D’AMORTISSEMENT A LA DETENTE DE L’AMORTISSEUR ARRIERE
ZUGSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN EXTENSIÓN DEL AMORTIGUADOR TRASERO
3 - 40
ZUGSTUFEN-DÄMPFUNGSKRAFT
DES FEDERBEINS EINSTELLEN
1. Einstellen:
Zugstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE, AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen. Härter a
→
Zugstufen-Dämp-
fungskraft erhö-
hen.
(Einstellschraube
1
hineindrehen.)
Weicher b
→
Zugstufen-Dämp-
fungskraft redu-
zieren.
(Einstell-
schraube 1
her-
ausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung
(aus der Maxi-
malstellung)
Standardeinstellung:
Ca. 10. Raststellung
* Ca. 11. Raststellung
AJUSTE DE LA AMORTIGUACIÓN
EN EXTENSIÓN DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en extensión
Girando el regulador 1.
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro. (La
marca perforada a del regulador se
alinea con la marca perforada b del
soporte.)
* EUROPE, AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado. Más rígida a →Se incrementa la
amortiguación
en extensión.
(Girar el regula-
dor 1 hacia
adentro).
Más blanda b →Se reduce la
amortiguación
en extensión.
(Girar el regula-
dor 1 hacia
afuera).
Amplitud del ajuste:
Máxima Mínima
Posición com-
pletamente
girado hacia
adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)
Posición estándar:
Unos 10 chasquidos hacia
afuera
* Unos 11 chasquidos
hacia afuera

INSP
ADJ

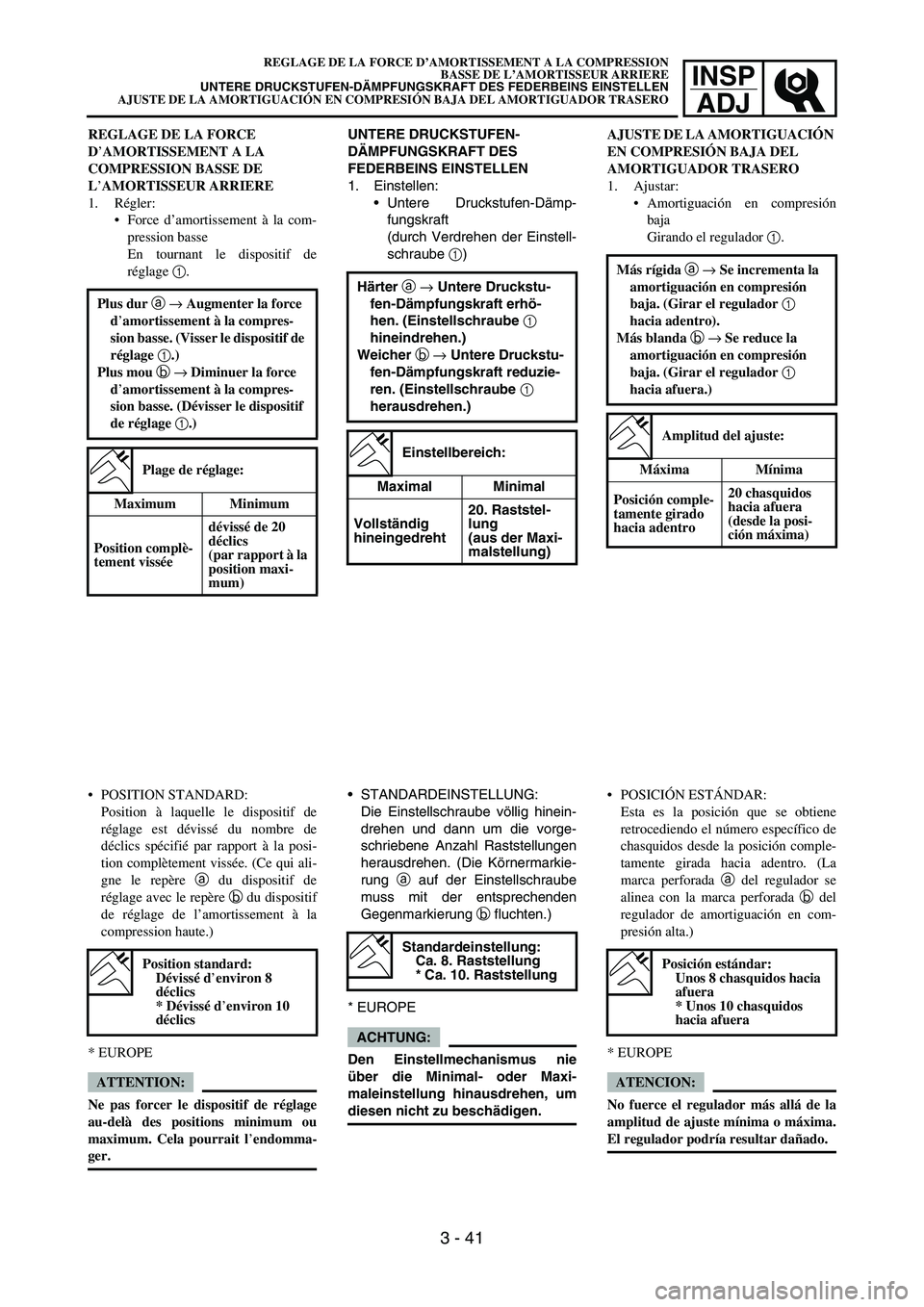

REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION BASSE DE
L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement à la com-
pression basse
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement à la compres-
sion basse. (Visser le dispositif de
réglage 1.)
Plus mou b → Diminuer la force
d’amortissement à la compres-
sion basse. (Dévisser le dispositif
de réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséedévissé de 20
déclics
(par rapport à la
position maxi-
mum)
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée. (Ce qui ali-
gne le repère a du dispositif de
réglage avec le repère b du dispositif
de réglage de l’amortissement à la
compression haute.)
* EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
Position standard:
Dévissé d’environ 8
déclics
* Dévissé d’environ 10
déclics
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION
BASSE DE L’AMORTISSEUR ARRIERE
UNTERE DRUCKSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN BAJA DEL AMORTIGUADOR TRASERO
3 - 41
UNTERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DES
FEDERBEINS EINSTELLEN
1. Einstellen:
Untere Druckstufen-Dämp-
fungskraft
(durch Verdrehen der Einstell-
schraube
1)
Härter a
→
Untere Druckstu-
fen-Dämpfungskraft erhö-
hen. (Einstellschraube 1

hineindrehen.)
Weicher b
→
Untere Druckstu-
fen-Dämpfungskraft reduzie-
ren. (Einstellschraube 1

herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung
(aus der Maxi-
malstellung)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
Standardeinstellung:
Ca. 8. Raststellung
* Ca. 10. Raststellung
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN BAJA DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en compresión
baja
Girando el regulador 1.
Más rígida a → Se incrementa la
amortiguación en compresión
baja. (Girar el regulador 1
hacia adentro).
Más blanda b → Se reduce la
amortiguación en compresión
baja. (Girar el regulador 1
hacia afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro. (La
marca perforada a del regulador se
alinea con la marca perforada b del
regulador de amortiguación en com-
presión alta.)
* EUROPE
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado.
Posición estándar:
Unos 8 chasquidos hacia
afuera
* Unos 10 chasquidos
hacia afuera

INSP
ADJ

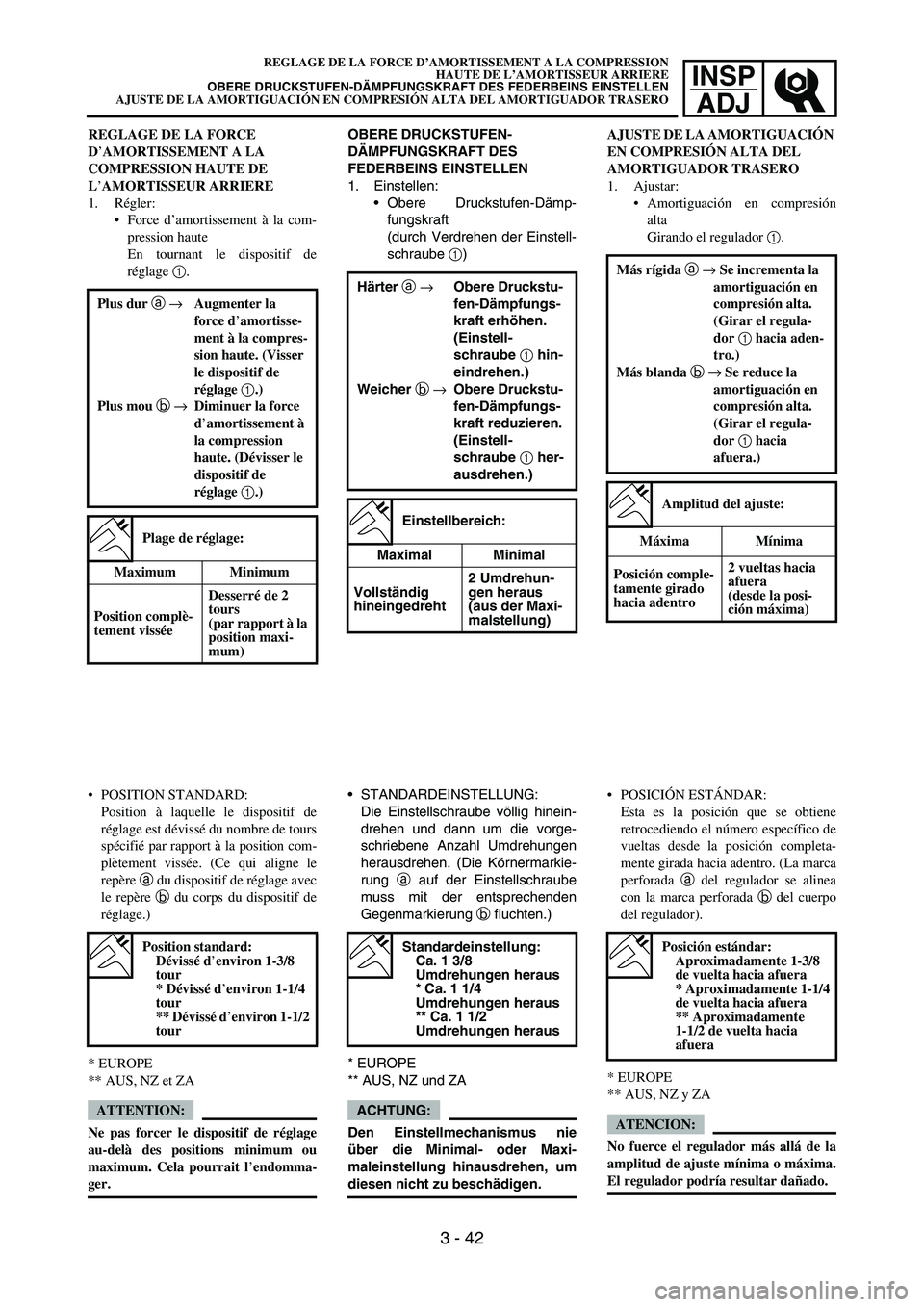

REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION HAUTE DE
L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement à la com-
pression haute
En tournant le dispositif de
réglage 1.
Plus dur a →Augmenter la
force d’amortisse-
ment à la compres-
sion haute. (Visser
le dispositif de
réglage 1.)
Plus mou b →Diminuer la force
d’amortissement à
la compression
haute. (Dévisser le
dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséeDesserré de 2
tours
(par rapport à la
position maxi-
mum)
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de tours
spécifié par rapport à la position com-
plètement vissée. (Ce qui aligne le
repère a du dispositif de réglage avec
le repère b du corps du dispositif de
réglage.)
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
Position standard:
Dévissé d’environ 1-3/8
tour
* Dévissé d’environ 1-1/4
tour
** Dévissé d’environ 1-1/2
tour
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION
HAUTE DE L’AMORTISSEUR ARRIERE
OBERE DRUCKSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN ALTA DEL AMORTIGUADOR TRASERO
3 - 42
OBERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DES
FEDERBEINS EINSTELLEN
1. Einstellen:
Obere Druckstufen-Dämp-
fungskraft
(durch Verdrehen der Einstell-
schraube
1)
Härter a
→
Obere Druckstu-
fen-Dämpfungs-
kraft erhöhen.
(Einstell-
schraube 1
hin-
eindrehen.)
Weicher b
→
Obere Druckstu-
fen-Dämpfungs-
kraft reduzieren.
(Einstell-
schraube 1
her-
ausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht2 Umdrehun-
gen heraus
(aus der Maxi-
malstellung)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
Standardeinstellung:
Ca. 1 3/8
Umdrehungen heraus
* Ca. 1 1/4
Umdrehungen heraus
** Ca. 1 1/2
Umdrehungen heraus
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN ALTA DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en compresión
alta
Girando el regulador 1.
Más rígida a → Se incrementa la
amortiguación en
compresión alta.
(Girar el regula-
dor 1 hacia aden-
tro.)
Más blanda b → Se reduce la
amortiguación en
compresión alta.
(Girar el regula-
dor 1 hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro2 vueltas hacia
afuera
(desde la posi-
ción máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
vueltas desde la posición completa-
mente girada hacia adentro. (La marca
perforada a del regulador se alinea
con la marca perforada b del cuerpo
del regulador).
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado.
Posición estándar:
Aproximadamente 1-3/8
de vuelta hacia afuera
* Aproximadamente 1-1/4
de vuelta hacia afuera
** Aproximadamente
1-1/2 de vuelta hacia
afuera

INSP
ADJ

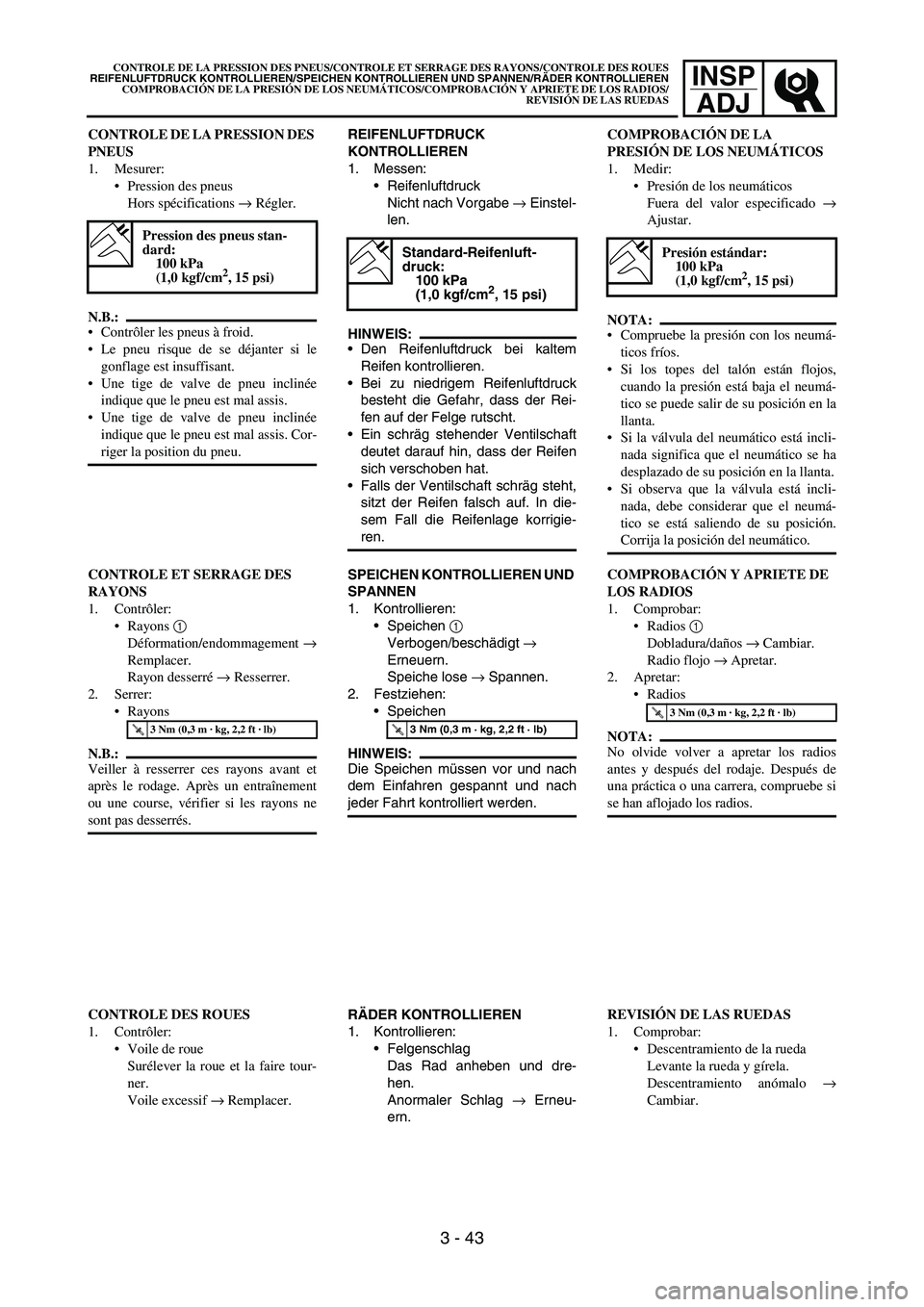

CONTROLE DE LA PRESSION DES
PNEUS
1. Mesurer:
Pression des pneus
Hors spécifications → Régler.
N.B.:
Contrôler les pneus à froid.
Le pneu risque de se déjanter si le
gonflage est insuffisant.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis. Cor-
riger la position du pneu.
Pression des pneus stan-
dard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
CONTROLE ET SERRAGE DES
RAYONS
1. Contrôler:
Rayons 1
Déformation/endommagement →
Remplacer.
Rayon desserré → Resserrer.
2. Serrer:
Rayons
N.B.:
Veiller à resserrer ces rayons avant et
après le rodage. Après un entraînement
ou une course, vérifier si les rayons ne
sont pas desserrés.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DES ROUES
1. Contrôler:
Voile de roue
Surélever la roue et la faire tour-
ner.
Voile excessif → Remplacer.
CONTROLE DE LA PRESSION DES PNEUS/CONTROLE ET SERRAGE DES RAYONS/CONTROLE DES ROUES
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN UND SPANNEN/RÄDER KONTROLLIEREN
COMPROBACIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS/COMPROBACIÓN Y APRIETE DE LOS RADIOS/
REVISIÓN DE LAS RUEDAS
3 - 43
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
Reifenluftdruck
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Den Reifenluftdruck bei kaltem
Reifen kontrollieren.
Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Rei-
fen auf der Felge rutscht.
Ein schräg stehender Ventilschaft
deutet darauf hin, dass der Reifen
sich verschoben hat.
Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In die-
sem Fall die Reifenlage korrigie-
ren.
Standard-Reifenluft-
druck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
SPEICHEN KONTROLLIEREN UND
SPANNEN
1. Kontrollieren:
Speichen
1
Verbogen/beschädigt
→
Erneuern.
Speiche lose
→ Spannen.
2. Festziehen:
Speichen
HINWEIS:
Die Speichen müssen vor und nach
dem Einfahren gespannt und nach
jeder Fahrt kontrolliert werden.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
RÄDER KONTROLLIEREN
1. Kontrollieren:
Felgenschlag
Das Rad anheben und dre-
hen.
Anormaler Schlag
→ Erneu-
ern.COMPROBACIÓN DE LA
PRESIÓN DE LOS NEUMÁTICOS
1. Medir:
Presión de los neumáticos
Fuera del valor especificado →
Ajustar.
NOTA:
Compruebe la presión con los neumá-
ticos fríos.
Si los topes del talón están flojos,
cuando la presión está baja el neumá-
tico se puede salir de su posición en la
llanta.
Si la válvula del neumático está incli-
nada significa que el neumático se ha
desplazado de su posición en la llanta.
Si observa que la válvula está incli-
nada, debe considerar que el neumá-
tico se está saliendo de su posición.
Corrija la posición del neumático.
Presión estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
COMPROBACIÓN Y APRIETE DE
LOS RADIOS
1. Comprobar:
Radios 1
Dobladura/daños → Cambiar.
Radio flojo → Apretar.
2. Apretar:
Radios
NOTA:
No olvide volver a apretar los radios
antes y después del rodaje. Después de
una práctica o una carrera, compruebe si
se han aflojado los radios.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
REVISIÓN DE LAS RUEDAS
1. Comprobar:
Descentramiento de la rueda
Levante la rueda y gírela.
Descentramiento anómalo →
Cambiar.

INSP
ADJ
LUBRIFICATION
Pour assurer le bon fonctionnement de
tous les organes, lubrifier la moto avant
la première utilisation, après le rodage,
ainsi qu’après chaque course.
1
Tous les câbles de commande
2
Pivot de levier d
’embrayage
3
Pivot de sélecteur
4
Pivot de repose-pied
5
Contact entre la poignée des gaz et le gui-
don
6
Chaîne de transmission
7
Portion d
’enroulement du câble
8
Extrémité du câble des gaz
9
Extrémité du câble d
’embrayage
0
Extrémité du câble de démarrage à chaud
È
Utiliser pour ces zones du lubrifiant
Yamaha pour câbles ou un lubrifiant équi-
valent.
É
Utiliser de l
’huile moteur SAE 10W-30
ou un lubrifiant pour chaînes adéquat.
Ê
Lubrifier les zones suivantes à l
’aide de
graisse à savon de lithium de haute qua-
lité, légère.
ATTENTION:
Eliminer tout excédent de graisse et
éviter d’enduire de graisse les disques
des freins.
LUBRIFICATION
SCHMIERUNG
ENGRASE
3 - 47
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1Sämtliche Seilzüge
2Kupplungshebel-Drehpunkt
3Fußschalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Gasdrehgriff-Kontaktfläche zum Len-
ker
6Antriebskette
7Seilzug-Führung
8Gaszug-Ende
9Kupplungszug-Ende
0Warmstartzug-Ende
ÈYamaha-Seilzugschmiermittel o. Ä
verwenden.
ÉSAE 10W-30 Motoröl oder O-Ring-
Kettenspray verwenden.
ÊHochqualitatives leichtes Lithiumsei-
fenfett verwenden.
ACHTUNG:
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.ENGRASE
A fin de asegurar un funcionamiento
suave de todos los componentes, engrase
la máquina durante la puesta a punto,
después del rodaje y después de cada
carrera.
1
Todos los cables de control
2
Pivote de la maneta de embrague
3
Pivote del pedal de cambio
4
Pivote de la estribera
5
Contacto entre acelerador y manillar
6
Cadena de transmisión
7
Parte enrollada del cable de la guía del
tubo
8
Extremo del cable del acelerador
9
Extremo del cable de embrague
0
Extremo del cable de arranque en caliente
È
Utilice lubricante de cables Yamaha o un
producto equivalente.
É
Utilice aceite de motor SAE 10W-30 o un
lubricante de cadenas adecuado.
Ê
Lubrique las partes siguientes con una
grasa de jabón de litio de buena calidad y
ligera.
ATENCION:
Elimine todo exceso de grasa y evite
que llegue grasa a los discos de freno.
