YAMAHA WR 450F 2007 Betriebsanleitungen (in German)

SPEC

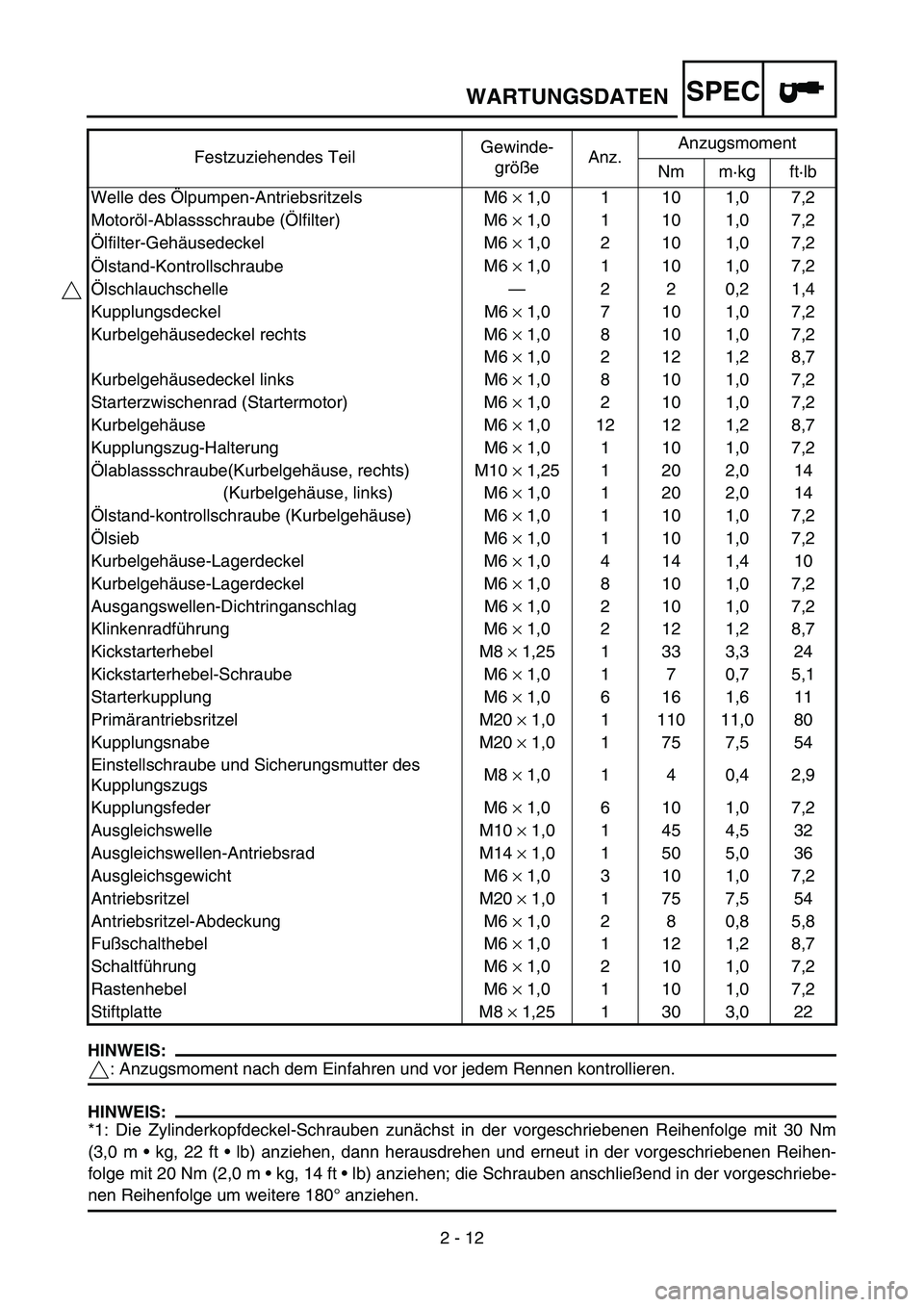

2 - 12
HINWEIS:
: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
HINWEIS:
*1: Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen Reihenfolge mit 30 Nm
(3,0 m  kg, 22 ft  lb) anziehen, dann herausdrehen und erneut in der vorgeschriebenen Reihen-
folge mit 20 Nm (2,0 m  kg, 14 ft  lb) anziehen; die Schrauben anschließend in der vorgeschriebe-
nen Reihenfolge um weitere 180° anziehen. Welle des Ölpumpen-Antriebsritzels M6 × 1,0 1 10 1,0 7,2
Motoröl-Ablassschraube (Ölfilter) M6 × 1,0 1 10 1,0 7,2
Ölfilter-Gehäusedeckel M6 × 1,0 2 10 1,0 7,2
Ölstand-KontrollschraubeM6 × 1,0 1 10 1,0 7,2
Ölschlauchschelle—220,21,4
Kupplungsdeckel M6 × 1,0 7 10 1,0 7,2
Kurbelgehäusedeckel rechts M6 × 1,0 8 10 1,0 7,2
M6 × 1,0 2 12 1,2 8,7
Kurbelgehäusedeckel links M6 × 1,0 8 10 1,0 7,2
Starterzwischenrad (Startermotor) M6 × 1,0 2 10 1,0 7,2
Kurbelgehäuse M6 × 1,0 12 12 1,2 8,7
Kupplungszug-Halterung M6 × 1,0 1 10 1,0 7,2
Ölablassschraube(Kurbelgehäuse, rechts) M10 × 1,25 1 20 2,0 14
(Kurbelgehäuse, links) M6 × 1,0 1 20 2,0 14
Ölstand-kontrollschraube (Kurbelgehäuse) M6 × 1,0 1 10 1,0 7,2
Ölsieb M6 × 1,0 1 10 1,0 7,2
Kurbelgehäuse-Lagerdeckel M6 × 1,0 4 14 1,4 10
Kurbelgehäuse-Lagerdeckel M6 × 1,0 8 10 1,0 7,2
Ausgangswellen-Dichtringanschlag M6 × 1,0 2 10 1,0 7,2
Klinkenradführung M6 × 1,0 2 12 1,2 8,7
Kickstarterhebel M8 × 1,25 1 33 3,3 24
Kickstarterhebel-Schraube M6 × 1,0 1 7 0,7 5,1
Starterkupplung M6 × 1,0 6 16 1,6 11
Primärantriebsritzel M20 × 1,0 1 110 11,0 80
Kupplungsnabe M20 × 1,0 1 75 7,5 54
Einstellschraube und Sicherungsmutter des
KupplungszugsM8 × 1,0 1 4 0,4 2,9
Kupplungsfeder M6 × 1,0 6 10 1,0 7,2
Ausgleichswelle M10 × 1,0 1 45 4,5 32
Ausgleichswellen-Antriebsrad M14 × 1,0 1 50 5,0 36
Ausgleichsgewicht M6 × 1,0 3 10 1,0 7,2
Antriebsritzel M20 × 1,0 1 75 7,5 54
Antriebsritzel-Abdeckung M6 × 1,0 2 8 0,8 5,8
Fußschalthebel M6 × 1,0 1 12 1,2 8,7
Schaltführung M6 × 1,0 2 10 1,0 7,2
Rastenhebel M6 × 1,0 1 10 1,0 7,2
Stiftplatte M8 × 1,25 1 30 3,0 22 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
WARTUNGSDATEN

SPEC
2 - 13 FAHRWERK
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhängung: USA, CDN EUROPE AUS, NZ, ZA
Telskopgabel-Federweg 300 mm (11,8 in)← ←
Länge der ungespannten Gabelfeder 460 mm (18,1 in)← ←
Standard-Federrate K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)← ←
Umrüstmöglichkeiten Ja← ←
Ölfüllmenge 648 cm
3
(22,8 Imp oz,
21,9 US oz)655 cm3
(23,1 Imp oz,
22,1 US oz)←
Ölstand 132 mm (5,20 in) 125 mm (4,92 in)←

(gemessen von der Oberkante des
Gleitrohres, Gabel vollständig
zusammengedrückt, ohne Gabelfe-
der)95–150 mm
(3,74–5,91 in)← ←
Ölsorte Gabelöl “S1”← ←
Gleitrohr-Außendurchmesser 48 mm (1,89 in)← ←
Gabelrohr-Überstand Null mm (null in)← ←
Hinterradaufhängung: USA, CDN EUROPE AUS, NZ, ZA
Federweg 130 mm (5,12 in)← ←
Länge der ungespannten Feder 260 mm (10,24 in)← ←
Einbaulänge 252,5 mm (9,94 in) 251,5 mm (9,90 in) 252,5 mm (9,94 in)
238,5–258,5 mm
(9,39–10,18 in)← ←
Standard-Federrate K = 54,0 N/mm
(5,50 kg/mm,
308,0 lb/in)←←
Umrüstmöglichkeiten Ja← ←
Dämpfergasdruck 1.000 kPa
(10 kg/cm2, 142 psi)
← ←
Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1,0 mm
(0,04 in)
WARTUNGSDATEN

SPEC

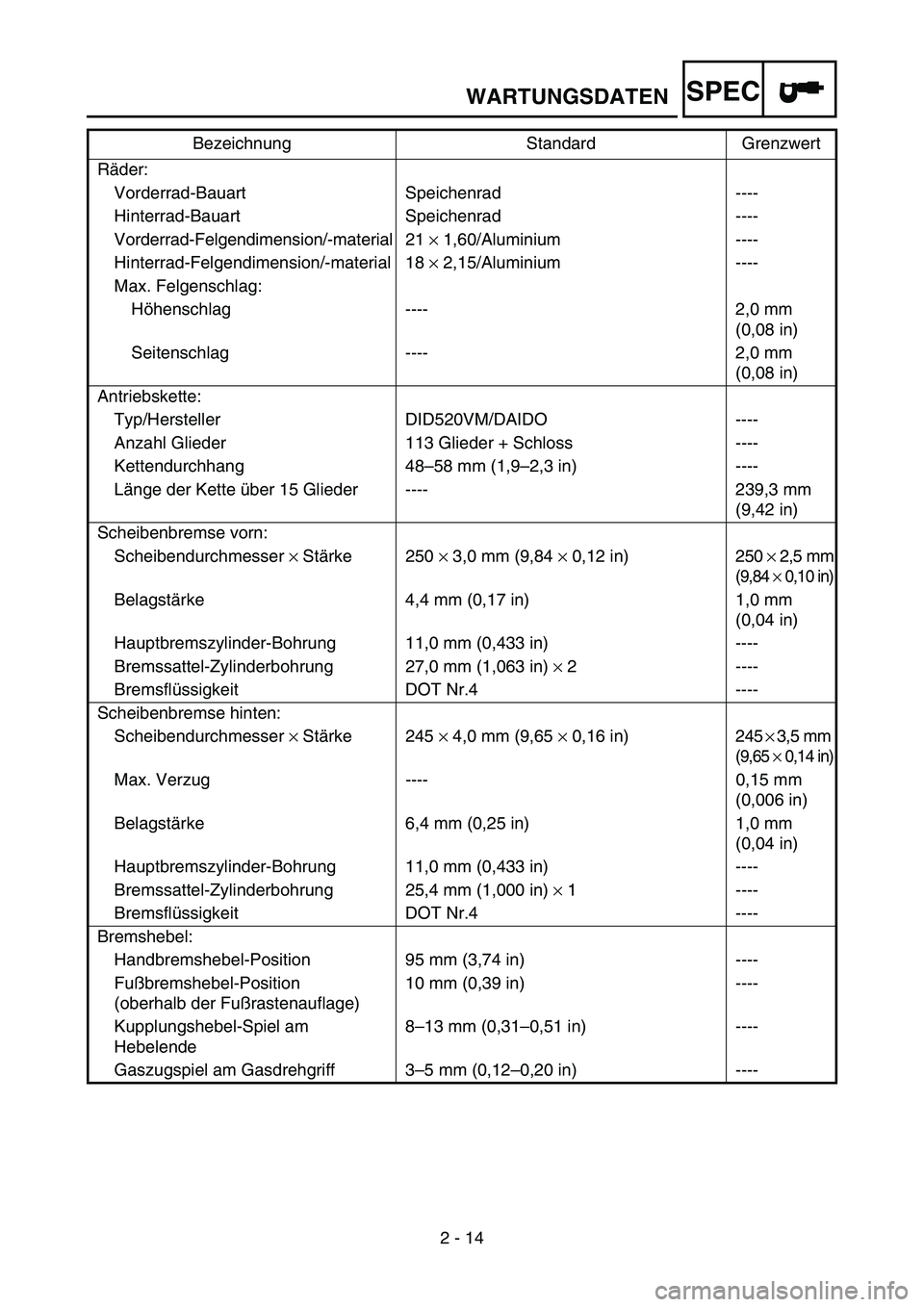

2 - 14 Räder:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-material 21 × 1,60/Aluminium ----
Hinterrad-Felgendimension/-material 18 × 2,15/Aluminium ----
Max. Felgenschlag:
Höhenschlag ---- 2,0 mm
(0,08 in)
Seitenschlag ---- 2,0 mm
(0,08 in)
Antriebskette:
Typ/Hersteller DID520VM/DAIDO ----
Anzahl Glieder 113 Glieder + Schloss ----
Kettendurchhang 48–58 mm (1,9–2,3 in) ----
Länge der Kette über 15 Glieder ---- 239,3 mm
(9,42 in)
Scheibenbremse vorn:
Scheibendurchmesser × Stärke 250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 ×0,10 in)
Belagstärke 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Hauptbremszylinder-Bohrung 11,0 mm (0,433 in) ----
Bremssattel-Zylinderbohrung 27,0 mm (1,063 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----
Scheibenbremse hinten:
Scheibendurchmesser × Stärke 245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 ×0,14 in)
Max. Verzug ---- 0,15 mm
(0,006 in)
Belagstärke 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Hauptbremszylinder-Bohrung 11,0 mm (0,433 in) ----
Bremssattel-Zylinderbohrung 25,4 mm (1,000 in) × 1 ----
Bremsflüssigkeit DOT Nr.4 ----
Bremshebel:
Handbremshebel-Position 95 mm (3,74 in) ----
Fußbremshebel-Position
(oberhalb der Fußrastenauflage)10 mm (0,39 in) ----
Kupplungshebel-Spiel am
Hebelende8–13 mm (0,31–0,51 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0,12–0,20 in) ---- Bezeichnung Standard Grenzwert
WARTUNGSDATEN

SPEC

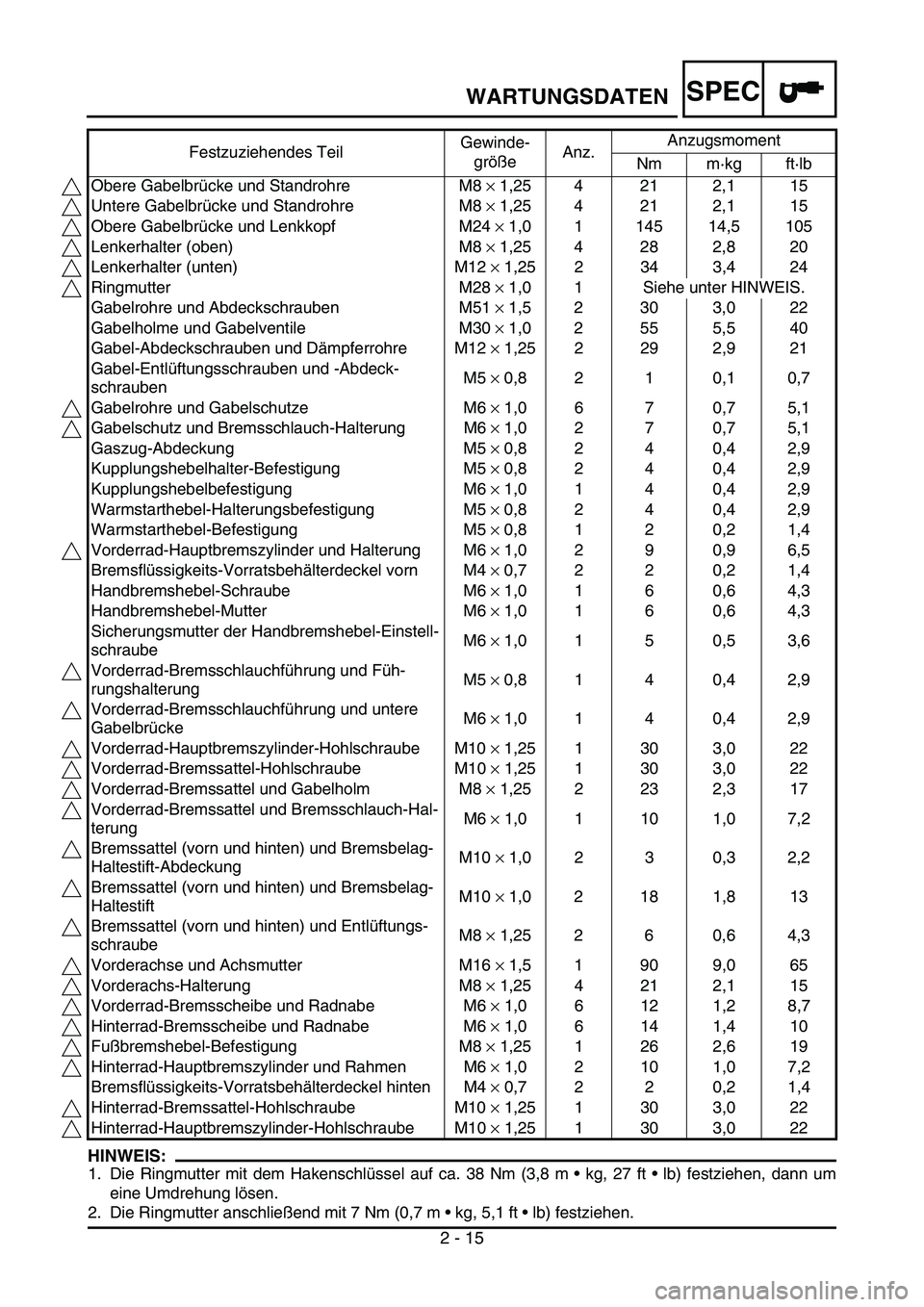

2 - 15
HINWEIS:
1. Die Ringmutter mit dem Hakenschlüssel auf ca. 38 Nm (3,8 m  kg, 27 ft  lb) festziehen, dann um
eine Umdrehung lösen.
2. Die Ringmutter anschließend mit 7 Nm (0,7 m  kg, 5,1 ft  lb) festziehen. Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Obere Gabelbrücke und Standrohre M8
× 1,25 4 21 2,1 15
Untere Gabelbrücke und Standrohre M8
× 1,25 4 21 2,1 15
Obere Gabelbrücke und Lenkkopf M24
× 1,0 1 145 14,5 105
Lenkerhalter (oben) M8
× 1,25 4 28 2,8 20
Lenkerhalter (unten) M12
× 1,25 2 34 3,4 24
Ringmutter M28
× 1,0 1 Siehe unter HINWEIS.
Gabelrohre und Abdeckschrauben M51
× 1,5 2 30 3,0 22
Gabelholme und Gabelventile M30
× 1,0 2 55 5,5 40
Gabel-Abdeckschrauben und Dämpferrohre M12
× 1,25 2 29 2,9 21
Gabel-Entlüftungsschrauben und -Abdeck-
schraubenM5
× 0,8 2 1 0,1 0,7
Gabelrohre und Gabelschutze M6
× 1,0 6 7 0,7 5,1
Gabelschutz und Bremsschlauch-Halterung M6
× 1,0 2 7 0,7 5,1
Gaszug-Abdeckung M5
× 0,8 2 4 0,4 2,9
Kupplungshebelhalter-Befestigung M5
× 0,8 2 4 0,4 2,9
Kupplungshebelbefestigung M6
× 1,0 1 4 0,4 2,9
Warmstarthebel-Halterungsbefestigung M5
× 0,8 2 4 0,4 2,9
Warmstarthebel-Befestigung M5
× 0,8 1 2 0,2 1,4
Vorderrad-Hauptbremszylinder und Halterung M6
× 1,0 2 9 0,9 6,5
Bremsflüssigkeits-Vorratsbehälterdeckel vorn M4
× 0,7 2 2 0,2 1,4
Handbremshebel-Schraube M6
× 1,0 1 6 0,6 4,3
Handbremshebel-Mutter M6
× 1,0 1 6 0,6 4,3
Sicherungsmutter der Handbremshebel-Einstell-
schraubeM6
× 1,0 1 5 0,5 3,6
Vorderrad-Bremsschlauchführung und Füh-
rungshalterungM5
× 0,8 1 4 0,4 2,9
Vorderrad-Bremsschlauchführung und untere
GabelbrückeM6
× 1,0 1 4 0,4 2,9
Vorderrad-Hauptbremszylinder-Hohlschraube M10
× 1,25 1 30 3,0 22
Vorderrad-Bremssattel-Hohlschraube M10
× 1,25 1 30 3,0 22
Vorderrad-Bremssattel und Gabelholm M8
× 1,25 2 23 2,3 17
Vorderrad-Bremssattel und Bremsschlauch-Hal-
terungM6
× 1,0 1 10 1,0 7,2
Bremssattel (vorn und hinten) und Bremsbelag-
Haltestift-AbdeckungM10
× 1,0 2 3 0,3 2,2
Bremssattel (vorn und hinten) und Bremsbelag-
HaltestiftM10
× 1,0 2 18 1,8 13
Bremssattel (vorn und hinten) und Entlüftungs-
schraubeM8
× 1,25 2 6 0,6 4,3
Vorderachse und Achsmutter M16
× 1,5 1 90 9,0 65
Vorderachs-Halterung M8
× 1,25 4 21 2,1 15
Vorderrad-Bremsscheibe und Radnabe M6
× 1,0 6 12 1,2 8,7
Hinterrad-Bremsscheibe und Radnabe M6
× 1,0 6 14 1,4 10
Fußbremshebel-Befestigung M8
× 1,25 1 26 2,6 19
Hinterrad-Hauptbremszylinder und Rahmen M6
× 1,0 2 10 1,0 7,2
Bremsflüssigkeits-Vorratsbehälterdeckel hinten M4
× 0,7 2 2 0,2 1,4
Hinterrad-Bremssattel-Hohlschraube M10
× 1,25 1 30 3,0 22
Hinterrad-Hauptbremszylinder-Hohlschraube M10
× 1,25 1 30 3,0 22
WARTUNGSDATEN

SPEC
2 - 16 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Hinterachse und Achsmutter M20 × 1,5 1 125 12,5 90
Kettenrad und Radnabe M8 × 1,25 6 50 5,0 36
Speichennippel—72 3 0,3 2,2
Bremsscheiben-Abdeckung und Hinterrad-
BremssattelM6 × 1,0 2 10 1,0 7,2
Protektor und Hinterrad-Bremssattel M6 × 1,0 2 7 0,7 5,1
Kettenspanner-Einstellschraube und Siche-
rungsmutterM8 × 1,25 2 19 1,9 13
Motorlager:
Obere Motorhalterung und Rahmen M10 × 1,25 4 55 5,5 40
Untere Motorhalterung und Rahmen M8 × 1,25 4 34 3,4 24
Motor und Motorhalterung (unten) M10 × 1,25 1 53 5,3 38
Motor und Motorhalterung (oben) M10 × 1,25 1 55 5,5 40
Motor und Rahmen (unten) M10 × 1,25 1 53 5,3 38
Motorschutz M6 × 1,0 3 7 0,7 5,1
Reglerbefestigung M6 × 1,0 2 7 0,7 5,1
Schwingenachse und -Mutter M16 × 1,5 1 85 8,5 61
Umlenkhebel und Schwinge M14 × 1,5 1 70 7,0 50
Umlenkhebel und Übertragungshebel M14 × 1,5 1 80 8,0 58
Übertragungshebel und Rahmen M14 × 1,5 1 80 8,0 58
Federbein und Rahmen M10 × 1,25 1 56 5,6 40
Federbein und Umlenkhebel M10 × 1,25 1 53 5,3 38
Rahmenheck und Rahmen (oben) M8 × 1,25 1 38 3,8 27
Rahmenheck und Rahmen (unten) M8 × 1,25 2 32 3,2 23
Schwinge und Bremsschlauch-Halterung M5 × 0,8 4 2 0,2 1,4
Schwinge und Abdeckung M4 × 0,7 4 2 0,2 1,4
Antriebskettenspanner-Befestigung (oben) M8 × 1,25 1 16 1,6 11
Antriebskettenspanner-Befestigung (unten) M8 × 1,25 1 16 1,6 11
Antriebskettenschiene und Schwinge M6 × 1,0 3 7 0,7 5,1
Kettenschiene und Schwinge M5 × 0,8 4 6 0,6 4,3
Kraftstofftank-Befestigung M6 × 1,0 2 9 0,9 6,5
Kraftstofftank und -hahn M6 × 1,0 2 4 0,4 2,9
Kraftstofftank und Sitzbank-Halterung M6 × 1,0 1 7 0,7 5,1
Kraftstofftank und -Halterung M6 × 1,0 4 7 0,7 5,1
Sitzbankbefestigung M8 × 1,25 2 23 2,3 17
Seitenabdeckungs-Befestigung M6 × 1,0 2 7 0,7 5,1
Lufthutze und Kraftstofftank M6 × 1,0 6 7 0,7 5,1
Lufthutze und Kühlerschutz (unten) M6 × 1,0 2 6 0,6 4,3
Vorderradabdeckungs-Befestigung M6 × 1,0 4 7 0,7 5,1
Hinterradabdeckung (vorn) M6 × 1,0 2 7 0,7 5,1
Hinterradabdeckung (hinten) M6 × 1,0 2 11 1,1 8,0
WARTUNGSDATEN

SPEC
2 - 17
HINWEIS:
: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren. Aufhängung der Multifunktionsanzeigenhalte-
rungM6 × 1,0 2 7 0,7 5,1
Aufhängung der Multifunktionsanzeige M5 × 0,8 2 4 0,4 2,9
Scheibe 1 und Schutz M5 × 0,8 2 4 0,4 2,9
Scheibe 2 und Schutz—2 0,5 0,05 0,36
Geschwindigkeitssensor-Kabelhalter und
untere HalterungM6 × 1,0 1 13 1,3 9,4
Scheinwerfertopf und -einsatz—210,10,7
Scheinwerferbefestigung (links und rechts) M6 × 1,0 2 7 0,7 5,1
Rücklichtbefestigung—310,10,7
Rücklicht-Kabelhalterung und Hinterradabdek-
kung—3 0,5 0,05 0,36
Auffangtank (oben) M6 × 1,0 1 16 1,6 11
Auffangtank (unten) M6 × 1,0 1 7 0,7 5,1
Fußrastenhalterung und Rahmen M10 × 1,25 4 55 5,5 40
Seitenständerbefestigung M10 × 1,25 1 25 2,5 18 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
WARTUNGSDATEN

SPEC
2 - 18 ELEKTRISCHE ANLAGE
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrisch ----
Schwunglichtmagnetzünder:
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ω bei 20 °C (68 °F)
(Weiß–Rot)----
Zündbox-Typ/-Hersteller 5TJ-E0/YAMAHA (USA)
5TJ-F0/YAMAHA (nicht USA)----
----
Zündspule:
Typ/Hersteller 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Bauart Drehstromgenerator mit Dauerma-
gnet----
Stator-Typ/-Hersteller 5TJ 40/YAMAHA ----
Nennleistung 14 V/120 W bei 5.000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0,288–0,432 Ω bei 20 °C (68 °F)
(Weiß–Masse)----
Lichtspulen-Widerstand (Kabelfarbe) 0,224–0,336 Ω bei 20 °C (68 °F)
(Gelb–Masse)----
Gleichrichter/Regler:
Bauart Halbleiter Kurzschluss ----
Typ/Hersteller 770AA/SHINDENGEN ----
Regelspannung (WS) 12,5–13,5 V ----
Regelspannung (GS) 14,0–15,0 V ----
Nennstromstärke (WS) 12 A ----
Nennstromstärke (GS) 8 A ----
Elektrostarter:
Bauart Permanenteingriff ----
Startermotor:
Typ/Hersteller 5UM20/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0,48 kW ----
Ankerwicklungs-Widerstand 0,0117–0,0143 Ω bei 20 °C
(68 °F)----
Kohlebürsten-Gesamtlänge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kollektor-Durchmesser 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Unterschneidung der Kollektorisolierung 1,5 mm (0,06 in) ----

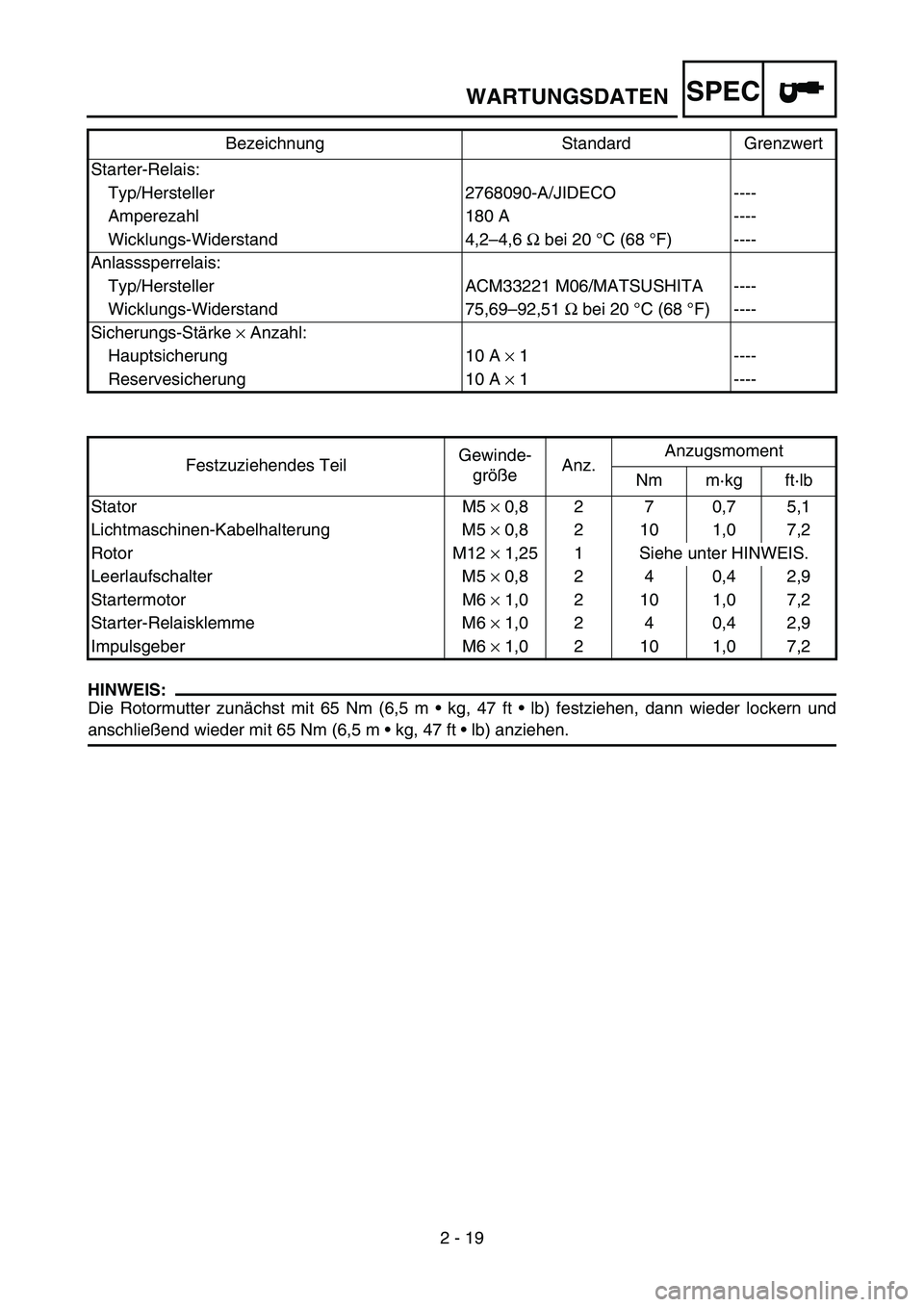

WARTUNGSDATEN

SPEC
2 - 19
HINWEIS:
Die Rotormutter zunächst mit 65 Nm (6,5 m  kg, 47 ft  lb) festziehen, dann wieder lockern und
anschließend wieder mit 65 Nm (6,5 m  kg, 47 ft  lb) anziehen. Starter-Relais:
Typ/Hersteller 2768090-A/JIDECO ----
Amperezahl 180 A ----
Wicklungs-Widerstand 4,2–4,6 Ω bei 20 °C (68 °F) ----
Anlasssperrelais:
Typ/Hersteller ACM33221 M06/MATSUSHITA ----
Wicklungs-Widerstand 75,69–92,51 Ω bei 20 °C (68 °F) ----
Sicherungs-Stärke × Anzahl:
Hauptsicherung 10 A × 1 ----
Reservesicherung 10 A × 1 ----
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Lichtmaschinen-Kabelhalterung M5 × 0,8 2 10 1,0 7,2
Rotor M12 × 1,25 1 Siehe unter HINWEIS.
Leerlaufschalter M5 × 0,8 2 4 0,4 2,9
Startermotor M6 × 1,0 2 10 1,0 7,2
Starter-Relaisklemme M6 × 1,0 2 4 0,4 2,9
Impulsgeber M6 × 1,0 2 10 1,0 7,2 Bezeichnung Standard Grenzwert
WARTUNGSDATEN

SPEC
2 - 20

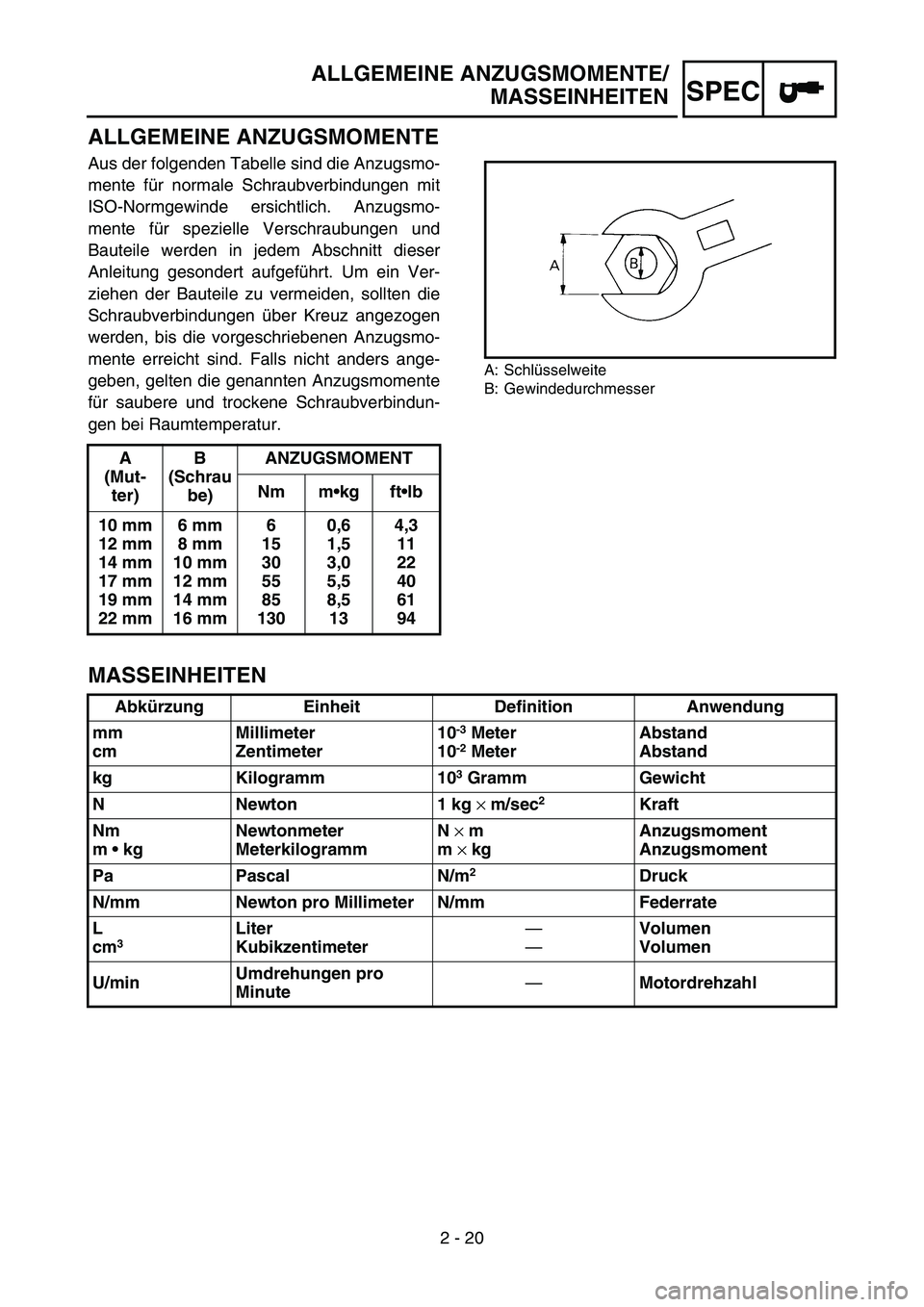

ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die Anzugsmo-
mente für normale Schraubverbindungen mit
ISO-Normgewinde ersichtlich. Anzugsmo-
mente für spezielle Verschraubungen und
Bauteile werden in jedem Abschnitt dieser
Anleitung gesondert aufgeführt. Um ein Ver-
ziehen der Bauteile zu vermeiden, sollten die
Schraubverbindungen über Kreuz angezogen
werden, bis die vorgeschriebenen Anzugsmo-
mente erreicht sind. Falls nicht anders ange-
geben, gelten die genannten Anzugsmomente
für saubere und trockene Schraubverbindun-
gen bei Raumtemperatur.
A: Schlüsselweite
B: Gewindedurchmesser
MASSEINHEITEN
A
(Mut-
ter)B
(Schrau
be)ANZUGSMOMENT
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Abkürzung Einheit Definition Anwendung
mm
cmMillimeter
Zentimeter10
-3 Meter
10-2 MeterAbstand
Abstand
kg Kilogramm 10
3 Gramm Gewicht
N Newton 1 kg
× m/sec
2Kraft
Nm
m  kgNewtonmeter
MeterkilogrammN
× m
m
× kgAnzugsmoment
Anzugsmoment
Pa Pascal N/m
2Druck
N/mm Newton pro Millimeter N/mm Federrate
L
cm
3 Liter
Kubikzentimeter—
—Volumen
Volumen
U/minUmdrehungen pro
Minute—Motordrehzahl
ALLGEMEINE ANZUGSMOMENTE/
MASSEINHEITEN

SPEC
2 - 1
ESPECIFICACIONES
ESPECIFICACIONES GENERALES
Nombre del modelo: WR450FW (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Código de modelo: 5TJE (USA)
5TJF (EUROPE)
5TJG (CDN, AUS, NZ, ZA)
Dimensiones: USA, ZA, CDN EUROPE, AUS, NZ
Longitud total 2.175 mm (85,63 in) 2.190 mm (86,22 in)
Anchura total 825 mm (32,48 in)←
Altura total 1.295 mm (50,98 in) 1.300 mm (51,18 in)
Altura del sillín 980 mm (38,58 in) 990 mm (38,98 in)
Distancia entre ejes 1.485 mm (58,46 in)←
Altura mínima al suelo 365 mm (14,37 in) 370 mm (14,57 in)
Peso en seco:
Sin aceite ni combustible 112,5 kg (248,0 lb)
Motor:
Tipo de motor 4 tiempos, refrigerado por líquido, DOHC
Disposición de los cilindros Un cilindro, inclinado hacia delante
Cilindrada 449 cm
3 (15,8 Imp oz, 15,2 US oz)
Diámetro × carrera 95,0 × 63,4 mm (3,74 × 2,50 in)
Relación de compresión 12,3 : 1
Sistema de arranque Pedal y arranque eléctrico
Sistema de engrase: Colector de lubricante fuera del cárter
Tipo o grado de aceite:
Aceite del motor (USA y CDN)
Yamalube 4, SAE10W30 o SAE 20W40
Yamalube 4-R, SAE10W50
Servicio API tipo SG o superior
JASO MA
(excepto USA y CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 o SAE20W50
Servicio API tipo SG o superior
JASO MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) o SAE 10W-30
YAMALUBE 4(20W-40) o SAE 20W-40
YAMALUBE 4-R(10W-50) o SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
ESPECIFICACIONES GENERALES
