YAMAHA WR 450F 2007 Betriebsanleitungen (in German)

INSP
ADJ
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
DETENTE DE L’AMORTISSEUR
ARRIERE
1. Régler:
Force d’amortissement à la
détente
En tournant le dispositif de
réglage 1.
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée. (Ce qui ali-
gne le repère a du dispositif de
réglage avec le repère b du support.)
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.Plus dur a →Augmenter la force
d’amortissement à la
détente. (Visser le
dispositif de réglage
1.)
Plus mou b →Diminuer la force
d’amortissement à la
détente. (Dévisser le
dispositif de réglage
1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séedévissé de 20
déclics
(par rapport à
la position
maximum)
Position standard:
Dévissé d’environ 11
déclics
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA DETENTE DE L’AMORTISSEUR ARRIERE
ZUGSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN EXTENSIÓN DEL AMORTIGUADOR TRASERO
3 - 40
ZUGSTUFEN-DÄMPFUNGSKRAFT
DES FEDERBEINS EINSTELLEN
1. Einstellen:
Zugstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen. Härter a
→
Zugstufen-Dämp-
fungskraft erhö-
hen.
(Einstellschraube
1
hineindrehen.)
Weicher b
→
Zugstufen-Dämp-
fungskraft redu-
zieren.
(Einstell-
schraube 1
her-
ausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung
(aus der Maxi-
malstellung)
Standardeinstellung:
Ca. 11. Raststellung
AJUSTE DE LA AMORTIGUACIÓN
EN EXTENSIÓN DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en extensión
Girando el regulador 1.
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro. (La
marca perforada a del regulador se
alinea con la marca perforada b del
soporte.)
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado. Más rígida a →Se incrementa la
amortiguación
en extensión.
(Girar el regula-
dor 1 hacia
adentro).
Más blanda b →Se reduce la
amortiguación
en extensión.
(Girar el regula-
dor 1 hacia
afuera).
Amplitud del ajuste:
Máxima Mínima
Posición com-
pletamente
girado hacia
adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)
Posición estándar:
Unos 11 chasquidos hacia
afuera

3 - 41
INSP

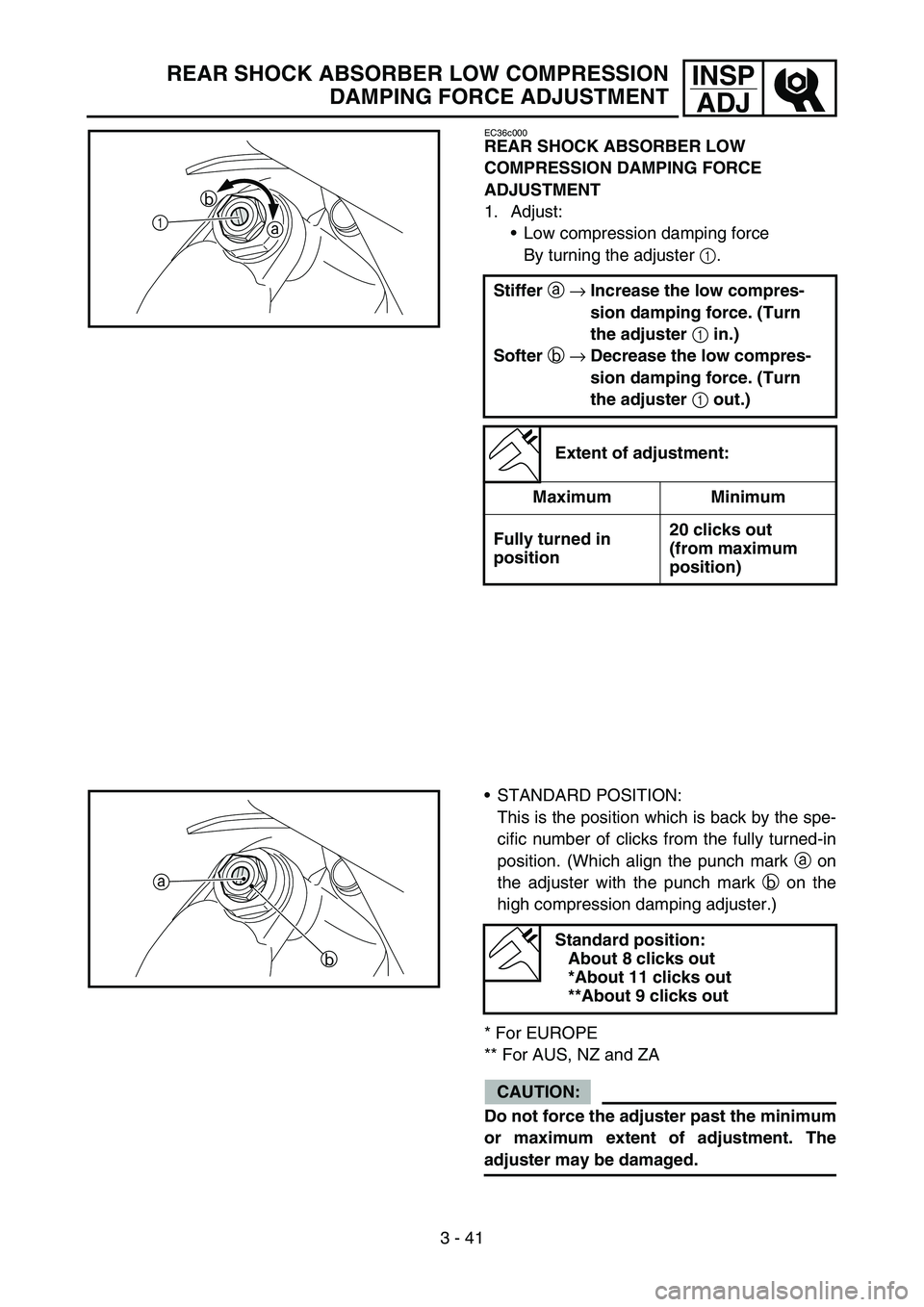

ADJREAR SHOCK ABSORBER LOW COMPRESSION
DAMPING FORCE ADJUSTMENT
EC36c000
REAR SHOCK ABSORBER LOW
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
Low compression damping force
By turning the adjuster 1.
Stiffer
a
→Increase the low compres-
sion damping force. (Turn
the adjuster
1 in.)
Softer
b
→Decrease the low compres-
sion damping force. (Turn
the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
1b
a
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
high compression damping adjuster.)
* For EUROPE
** For AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 8 clicks out
*About 11 clicks out
**About 9 clicks out
a
b

INSP
ADJ
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION BASSE DE
L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement à la com-
pression basse
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement à la compres-
sion basse. (Visser le dispositif de
réglage 1.)
Plus mou b → Diminuer la force
d’amortissement à la compres-
sion basse. (Dévisser le dispositif
de réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséedévissé de 20
déclics
(par rapport à la
position maxi-
mum)
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée. (Ce qui ali-
gne le repère a du dispositif de
réglage avec le repère b du dispositif
de réglage de l’amortissement à la
compression haute.)
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
Position standard:
Dévissé d’environ 8
déclics
* Dévissé d’environ 11
déclics
** Dévissé d’environ 9
déclics
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION
BASSE DE L’AMORTISSEUR ARRIERE
UNTERE DRUCKSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN BAJA DEL AMORTIGUADOR TRASERO
3 - 41
UNTERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DES
FEDERBEINS EINSTELLEN
1. Einstellen:
Untere Druckstufen-Dämp-
fungskraft
(durch Verdrehen der Einstell-
schraube
1)
Härter a
→
Untere Druckstu-
fen-Dämpfungskraft erhö-
hen. (Einstellschraube 1

hineindrehen.)
Weicher b
→
Untere Druckstu-
fen-Dämpfungskraft reduzie-
ren. (Einstellschraube 1

herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung
(aus der Maxi-
malstellung)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE
** AUs, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
Standardeinstellung:
Ca. 8. Raststellung
* Ca. 11. Raststellung
** Ca. 9. Raststellung
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN BAJA DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en compresión
baja
Girando el regulador 1.
Más rígida a → Se incrementa la
amortiguación en compresión
baja. (Girar el regulador 1
hacia adentro).
Más blanda b → Se reduce la
amortiguación en compresión
baja. (Girar el regulador 1
hacia afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro. (La
marca perforada a del regulador se
alinea con la marca perforada b del
regulador de amortiguación en com-
presión alta.)
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado.
Posición estándar:
Unos 8 chasquidos hacia
afuera
* Unos 11 chasquidos
hacia afuera
** Unos 9 chasquidos
hacia afuera

3 - 42
INSP
ADJ
EC36d000

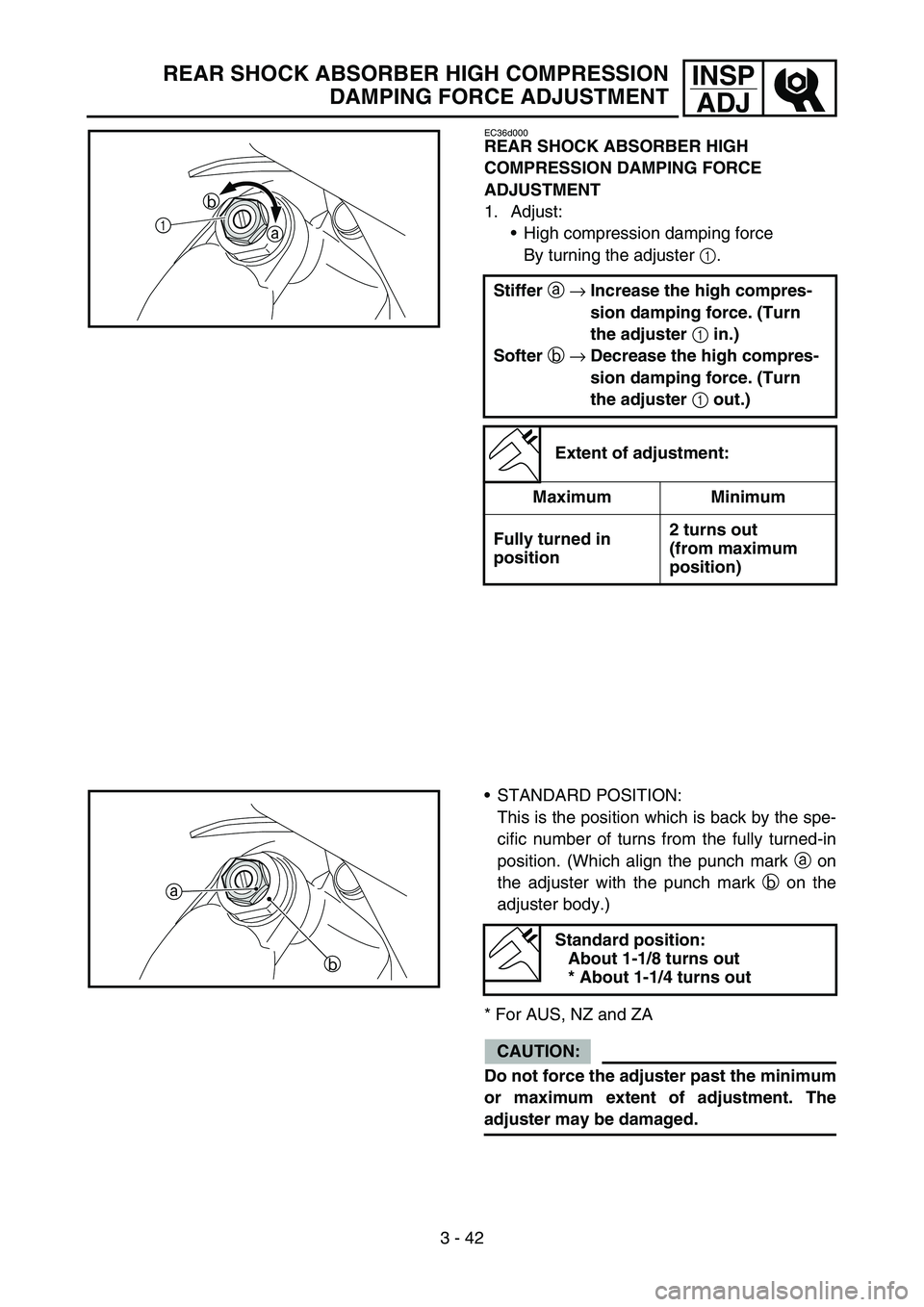

REAR SHOCK ABSORBER HIGH
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
High compression damping force
By turning the adjuster 1.
Stiffer a →Increase the high compres-
sion damping force. (Turn
the adjuster 1 in.)
Softer b →Decrease the high compres-
sion damping force. (Turn
the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position2 turns out
(from maximum
position)
a b
1
STANDARD POSITION:
This is the position which is back by the spe-
cific number of turns from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
adjuster body.)
* For AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 1-1/8 turns out
* About 1-1/4 turns out
a
b
REAR SHOCK ABSORBER HIGH COMPRESSION
DAMPING FORCE ADJUSTMENT

INSP
ADJ
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION HAUTE DE
L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement à la com-
pression haute
En tournant le dispositif de
réglage 1.
Plus dur a →Augmenter la
force d’amortisse-
ment à la compres-
sion haute. (Visser
le dispositif de
réglage 1.)
Plus mou b →Diminuer la force
d’amortissement à
la compression
haute. (Dévisser le
dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséeDesserré de 2
tours
(par rapport à la
position maxi-
mum)
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de tours
spécifié par rapport à la position com-
plètement vissée. (Ce qui aligne le
repère a du dispositif de réglage avec
le repère b du corps du dispositif de
réglage.)
* AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
Position standard:
Dévissé d’environ 1-1/8
tour
* Dévissé d’environ 1-1/4
tour
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION
HAUTE DE L’AMORTISSEUR ARRIERE
OBERE DRUCKSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN ALTA DEL AMORTIGUADOR TRASERO
3 - 42
OBERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DES
FEDERBEINS EINSTELLEN
1. Einstellen:
Obere Druckstufen-Dämp-
fungskraft
(durch Verdrehen der Einstell-
schraube
1)
Härter a
→
Obere Druckstu-
fen-Dämpfungs-
kraft erhöhen.
(Einstell-
schraube 1
hin-
eindrehen.)
Weicher b
→
Obere Druckstu-
fen-Dämpfungs-
kraft reduzieren.
(Einstell-
schraube 1
her-
ausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht2 Umdrehun-
gen heraus
(aus der Maxi-
malstellung)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
Standardeinstellung:
Ca. 1 1/8
Umdrehungen heraus
* Ca. 1 1/4
Umdrehungen heraus
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN ALTA DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en compresión
alta
Girando el regulador 1.
Más rígida a → Se incrementa la
amortiguación en
compresión alta.
(Girar el regula-
dor 1 hacia aden-
tro.)
Más blanda b → Se reduce la
amortiguación en
compresión alta.
(Girar el regula-
dor 1 hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro2 vueltas hacia
afuera
(desde la posi-
ción máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
vueltas desde la posición completa-
mente girada hacia adentro. (La marca
perforada a del regulador se alinea
con la marca perforada b del cuerpo
del regulador).
* AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado.
Posición estándar:
Aproximadamente 1-1/8
de vuelta hacia afuera
* Aproximadamente 1-1/4
de vuelta hacia afuera

3 - 43
INSP

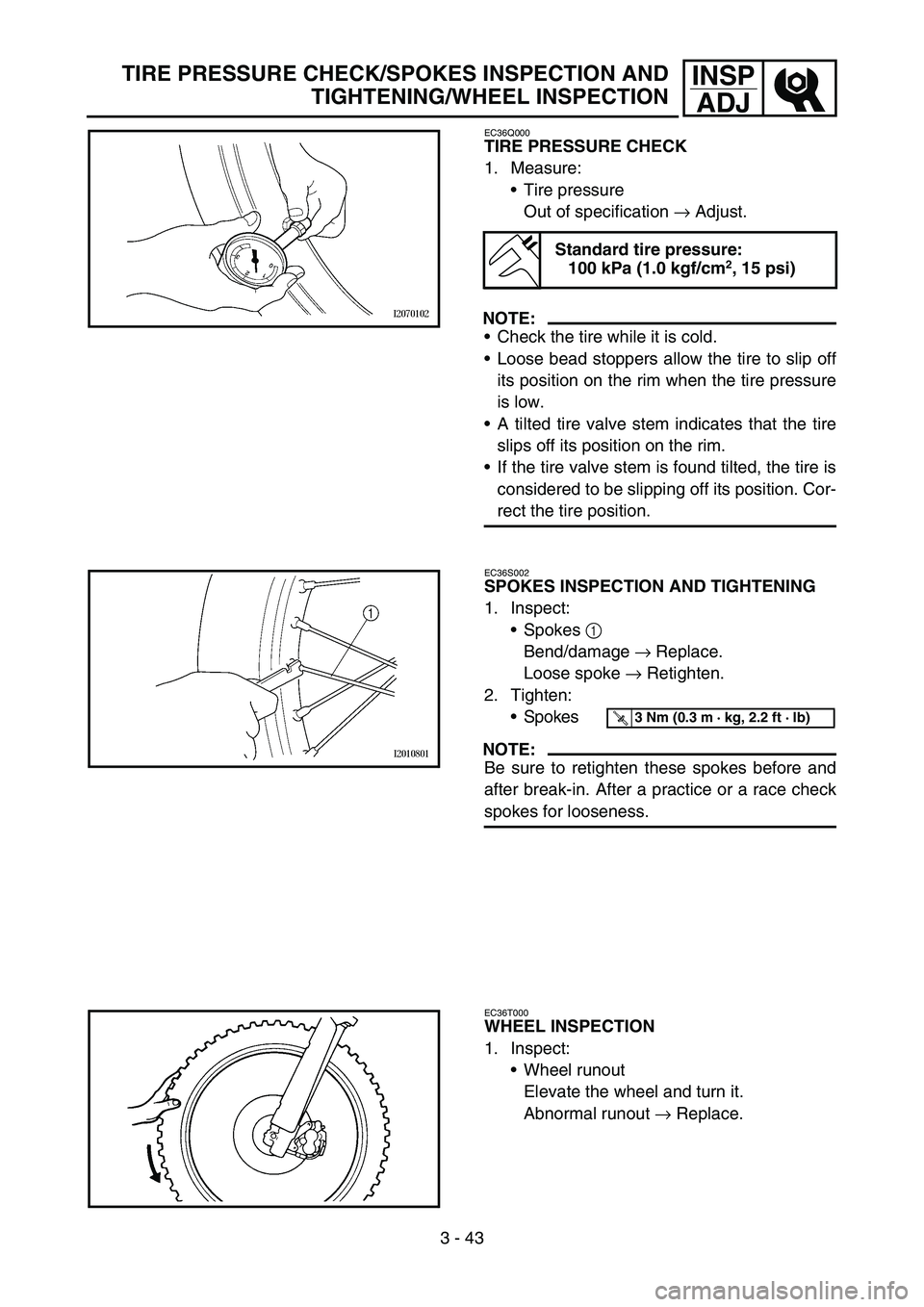

ADJTIRE PRESSURE CHECK/SPOKES INSPECTION AND
TIGHTENING/WHEEL INSPECTION
EC36Q000
TIRE PRESSURE CHECK
1. Measure:
Tire pressure
Out of specification → Adjust.
NOTE:
Check the tire while it is cold.
Loose bead stoppers allow the tire to slip off
its position on the rim when the tire pressure
is low.
A tilted tire valve stem indicates that the tire
slips off its position on the rim.
If the tire valve stem is found tilted, the tire is
considered to be slipping off its position. Cor-
rect the tire position.
Standard tire pressure:
100 kPa (1.0 kgf/cm2, 15 psi)
EC36S002
SPOKES INSPECTION AND TIGHTENING
1. Inspect:
Spokes 1
Bend/damage → Replace.
Loose spoke → Retighten.
2. Tighten:
Spokes
NOTE:
Be sure to retighten these spokes before and
after break-in. After a practice or a race check
spokes for looseness.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
EC36T000
WHEEL INSPECTION
1. Inspect:
Wheel runout
Elevate the wheel and turn it.
Abnormal runout → Replace.

INSP
ADJ
CONTROLE DE LA PRESSION DES
PNEUS
1. Mesurer:
Pression des pneus
Hors spécifications → Régler.
N.B.:
Contrôler les pneus à froid.
Le pneu risque de se déjanter si le
gonflage est insuffisant.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis. Cor-
riger la position du pneu.
Pression des pneus stan-
dard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
CONTROLE ET SERRAGE DES
RAYONS
1. Contrôler:
Rayons 1
Déformation/endommagement →
Remplacer.
Rayon desserré → Resserrer.
2. Serrer:
Rayons
N.B.:
Veiller à resserrer ces rayons avant et
après le rodage. Après un entraînement
ou une course, vérifier si les rayons ne
sont pas desserrés.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DES ROUES
1. Contrôler:
Voile de roue
Surélever la roue et la faire tour-
ner.
Voile excessif → Remplacer.
CONTROLE DE LA PRESSION DES PNEUS/CONTROLE ET SERRAGE DES RAYONS/CONTROLE DES ROUES
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN UND SPANNEN/RÄDER KONTROLLIEREN
COMPROBACIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS/COMPROBACIÓN Y APRIETE DE LOS RADIOS/
REVISIÓN DE LAS RUEDAS
3 - 43
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
Reifenluftdruck
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Den Reifenluftdruck bei kaltem
Reifen kontrollieren.
Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Rei-
fen auf der Felge rutscht.
Ein schräg stehender Ventilschaft
deutet darauf hin, dass der Reifen
sich verschoben hat.
Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In die-
sem Fall die Reifenlage korrigie-
ren.
Standard-Reifenluft-
druck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
SPEICHEN KONTROLLIEREN UND
SPANNEN
1. Kontrollieren:
Speichen
1
Verbogen/beschädigt
→
Erneuern.
Speiche lose
→ Spannen.
2. Festziehen:
Speichen
HINWEIS:
Die Speichen müssen vor und nach
dem Einfahren gespannt und nach
jeder Fahrt kontrolliert werden.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
RÄDER KONTROLLIEREN
1. Kontrollieren:
Felgenschlag
Das Rad anheben und dre-
hen.
Anormaler Schlag
→ Erneu-
ern.COMPROBACIÓN DE LA
PRESIÓN DE LOS NEUMÁTICOS
1. Medir:
Presión de los neumáticos
Fuera del valor especificado →
Ajustar.
NOTA:
Compruebe la presión con los neumá-
ticos fríos.
Si los topes del talón están flojos,
cuando la presión está baja el neumá-
tico se puede salir de su posición en la
llanta.
Si la válvula del neumático está incli-
nada significa que el neumático se ha
desplazado de su posición en la llanta.
Si observa que la válvula está incli-
nada, debe considerar que el neumá-
tico se está saliendo de su posición.
Corrija la posición del neumático.
Presión estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
COMPROBACIÓN Y APRIETE DE
LOS RADIOS
1. Comprobar:
Radios 1
Dobladura/daños → Cambiar.
Radio flojo → Apretar.
2. Apretar:
Radios
NOTA:
No olvide volver a apretar los radios
antes y después del rodaje. Después de
una práctica o una carrera, compruebe si
se han aflojado los radios.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
REVISIÓN DE LAS RUEDAS
1. Comprobar:
Descentramiento de la rueda
Levante la rueda y gírela.
Descentramiento anómalo →
Cambiar.

3 - 44
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
2. Inspect:
Bearing free play
Exist play → Replace.
STEERING HEAD INSPECTION AND
ADJUSTMENT
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Check:
Steering shaft
Grasp the bottom of the forks and gently
rock the fork assembly back and forth.
Free play → Adjust steering head.
3. Check:
Steering smooth action
Turn the handlebar lock to lock.
Unsmooth action → Adjust steering ring
nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment steps:
Remove the headlight.
Remove the handlebar and handle crown.
Loosen the ring nut 1 using the ring nut
wrench 2.
Ring nut wrench:
YU-33975/90890-01403

INSP
ADJ
2. Contrôler:
Jeu des roulements
Il y a du jeu → Remplacer.
CONTROLE ET REGLAGE DE LA
TETE DE FOURCHE
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Arbre de direction
Saisir les bras de fourche par le
bas et secouer doucement la four-
che d’avant en arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Fonctionnement régulier de la
direction
Tourner le guidon de butée à
butée.
Fonctionnement irrégulier →
Régler l’écrou de blocage de la
direction.
4. Régler:
Ecrou de la colonne de direction
Etapes de réglage de l’écrou de
direction:
Déposer le phare.
Déposer le guidon et la couronne
de poignée.
Desserrer l’écrou de direction 1 à
l’aide de la clé pour écrou de direc-
tion 2.
Clé pour écrou de direc-
tion:
YU-33975/90890-01403
CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPFLAGER KONTROLLIEREN UND EINSTELLEN
REVISIÓN Y AJUSTE DE LA COLUMNA DE LA DIRECCIÓN
3 - 44
2. Kontrollieren:
Lagerspiel
Vorhanden
→ Erneuern.
LENKKOPFLAGER
KONTROLLIEREN UND
EINSTELLEN
1. Das Motorrad aufbocken, um
das Vorderrad vom Boden abzu-
heben.
2. Kontrollieren:
Lenkkopf
Die Gabelholme am unteren
Ende umfassen und die Teles-
kopgabel hin und her bewe-
gen.
Spiel vorhanden
→ Lenkkopf-
lager einstellen.
3. Kontrollieren:
Leichtgängigkeit der Lenkung
Lenker von Anschlag zu
Anschlag schwenken.
Stockend
→ Ringmutter ein-
stellen.
4. Einstellen:
Ringmutter
Ringmutter einstellen:
Den Scheinwerfer demontieren.
Den lenekr und die obere
Gabelbrücke demontieren.
Die Ringmutter
1 mit dem
Hakenschlüssel
2 lokkern.
Hakenschlüssel:
YU-33975/90890-01403
2. Comprobar:
Holgura de los cojinetes
Hay holgura → Cambiar.
REVISIÓN Y AJUSTE DE LA
COLUMNA DE LA DIRECCIÓN
1. Eleve la rueda delantera colocando
un soporte adecuado debajo del
motor.
2. Comprobar:
Eje de la dirección
Agarre la parte inferior de la hor-
quilla y balancee suavemente el
conjunto adelante y atrás.
Holgura → Ajustar la columna de
la dirección.
3. Comprobar:
Suavidad de movimiento de la
dirección
Gire el manillar al máximo de
lado a lado.
Movimiento irregular → Ajustar
la tuerca anular de la dirección.
4. Ajustar:
Tuerca anular de la dirección
Procedimiento de ajuste de la
tuerca anular de la dirección:
Desmonte el faro.
Desmonte el manillar y la corona
del mismo.
Afloje la tuerca anular 1 con la
llave para tuercas anulares 2.
Llave para tuercas anula-
res:
YU-33975/90890-01403

3 - 45
INSP
ADJ

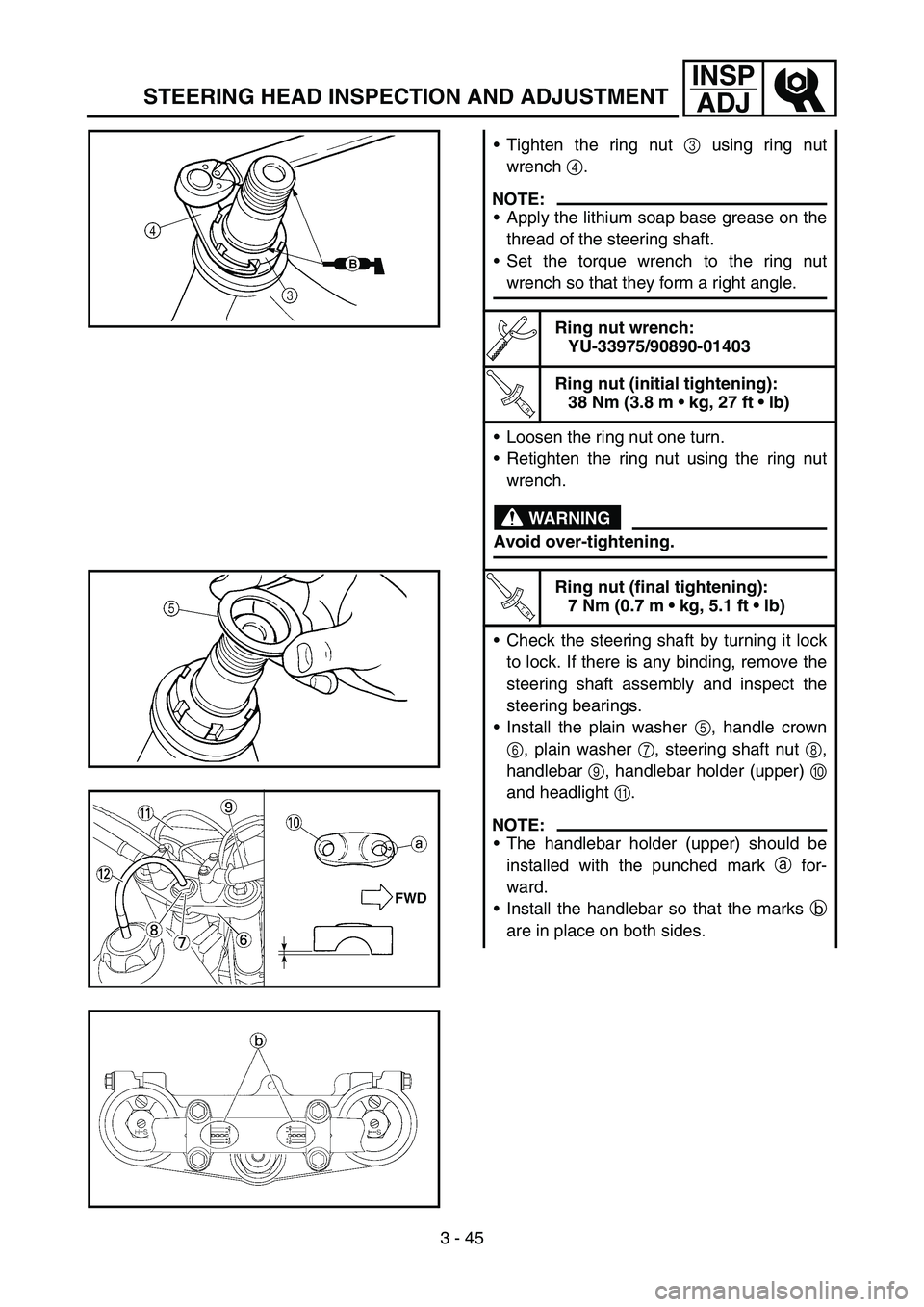

STEERING HEAD INSPECTION AND ADJUSTMENT
Tighten the ring nut 3 using ring nut
wrench 4.
NOTE:
Apply the lithium soap base grease on the
thread of the steering shaft.
Set the torque wrench to the ring nut
wrench so that they form a right angle.
Ring nut wrench:
YU-33975/90890-01403
T R..
Ring nut (initial tightening):
38 Nm (3.8 m  kg, 27 ft  lb)
Loosen the ring nut one turn.
Retighten the ring nut using the ring nut
wrench.
WARNING
Avoid over-tightening.
T R..
Ring nut (final tightening):
7 Nm (0.7 m  kg, 5.1 ft  lb)
Check the steering shaft by turning it lock
to lock. If there is any binding, remove the
steering shaft assembly and inspect the
steering bearings.
Install the plain washer 5, handle crown
6, plain washer 7, steering shaft nut 8,
handlebar 9, handlebar holder (upper) 0
and headlight A.
NOTE:
The handlebar holder (upper) should be
installed with the punched mark a for-
ward.
Install the handlebar so that the marks b
are in place on both sides.
