YAMAHA WR 450F 2007 Betriebsanleitungen (in German)

INSP
ADJ
Déposer la goupille de plaquette 6
et les plaquettes de frein 7.
Raccorder le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient adéquat sous son extrémité.
Desserrer la vis de purge et enfon-
cer le piston de l’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Resserrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Monter la plaquette de frein 0 et
la goupille de plaquette A.
N.B.:
Monter les plaquettes de frein en
insérant leurs ergots a dans les
gorges des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein B et la
roue arrière C.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Serrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
Monter le bouchon de goupille de
plaquette de frein E et la protec-
tion F.
T R..
Bouchon de goupille de pla-
quette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Boulon (protection):
7 Nm
(0,7 m  kg, 5,1 ft  lb)

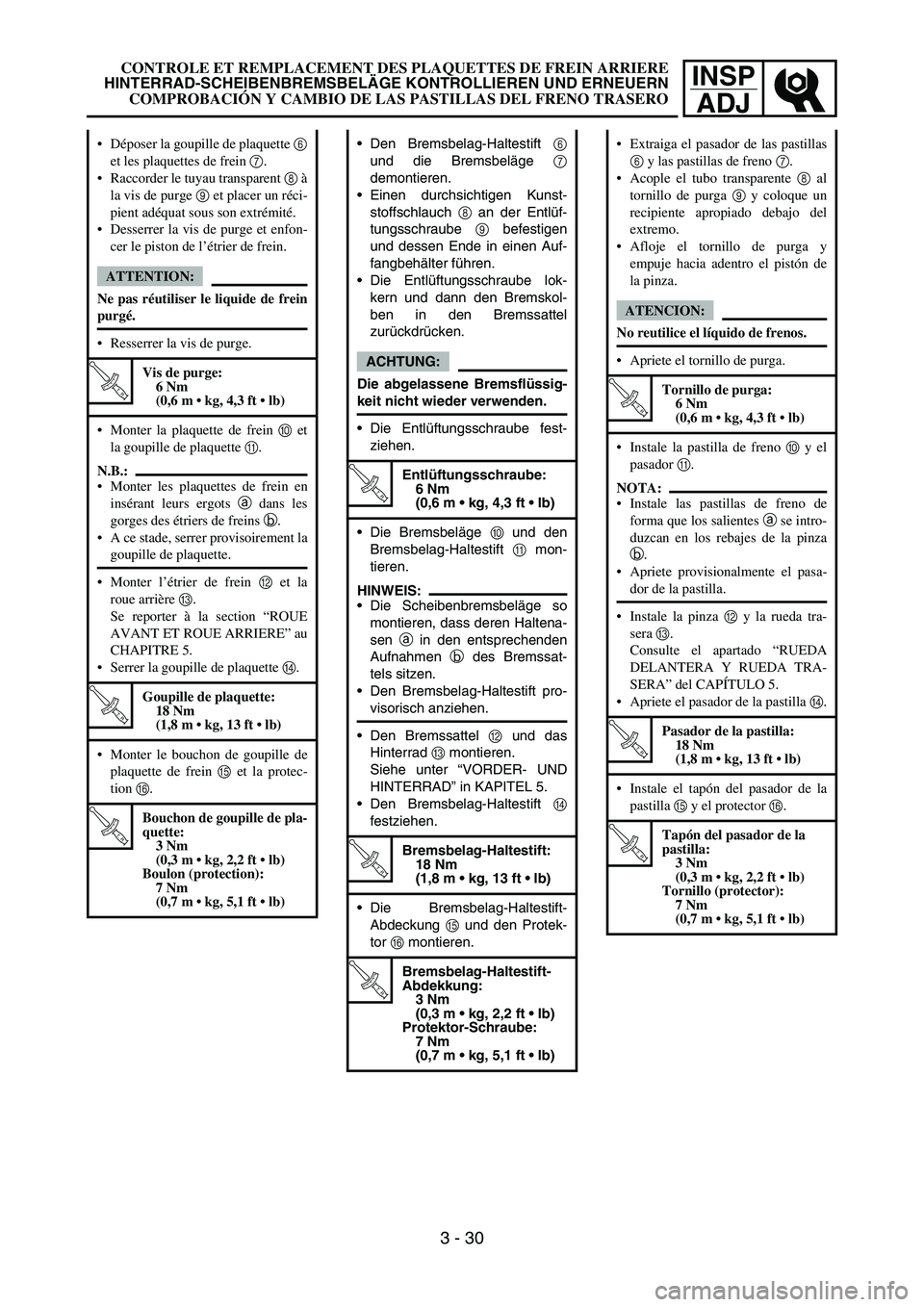

CONTROLE ET REMPLACEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-SCHEIBENBREMSBELÄGE KONTROLLIEREN UND ERNEUERN
COMPROBACIÓN Y CAMBIO DE LAS PASTILLAS DEL FRENO TRASERO
3 - 30
Den Bremsbelag-Haltestift
6
und die Bremsbeläge
7
demontieren.
Einen durchsichtigen Kunst-
stoffschlauch
8 an der Entlüf-
tungsschraube
9 befestigen
und dessen Ende in einen Auf-
fangbehälter führen.
Die Entlüftungsschraube lok-
kern und dann den Bremskol-
ben in den Bremssattel
zurückdrücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wieder verwenden.
Die Entlüftungsschraube fest-
ziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Die Bremsbeläge
0 und den
Bremsbelag-Haltestift
A mon-
tieren.
HINWEIS:
Die Scheibenbremsbeläge so
montieren, dass deren Haltena-
sen
a in den entsprechenden
Aufnahmen
b des Bremssat-
tels sitzen.
Den Bremsbelag-Haltestift pro-
visorisch anziehen.
Den Bremssattel
B und das
Hinterrad
C montieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Den Bremsbelag-Haltestift
D
festziehen.
T R..
Bremsbelag-Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Die Bremsbelag-Haltestift-
Abdeckung
E und den Protek-
tor
F montieren.
T R..
Bremsbelag-Haltestift-
Abdekkung:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Protektor-Schraube:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Extraiga el pasador de las pastillas
6 y las pastillas de freno 7.
Acople el tubo transparente 8 al
tornillo de purga 9 y coloque un
recipiente apropiado debajo del
extremo.
Afloje el tornillo de purga y
empuje hacia adentro el pistón de
la pinza.
ATENCION:
No reutilice el líquido de frenos.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Instale la pastilla de freno 0 y el
pasador A.
NOTA:
Instale las pastillas de freno de
forma que los salientes a se intro-
duzcan en los rebajes de la pinza
b.
Apriete provisionalmente el pasa-
dor de la pastilla.
Instale la pinza B y la rueda tra-
sera C.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
Apriete el pasador de la pastilla D.
T R..
Pasador de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)
Instale el tapón del pasador de la
pastilla E y el protector F.
T R..
Tapón del pasador de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Tornillo (protector):
7 Nm
(0,7 m  kg, 5,1 ft  lb)

3 - 31
INSP

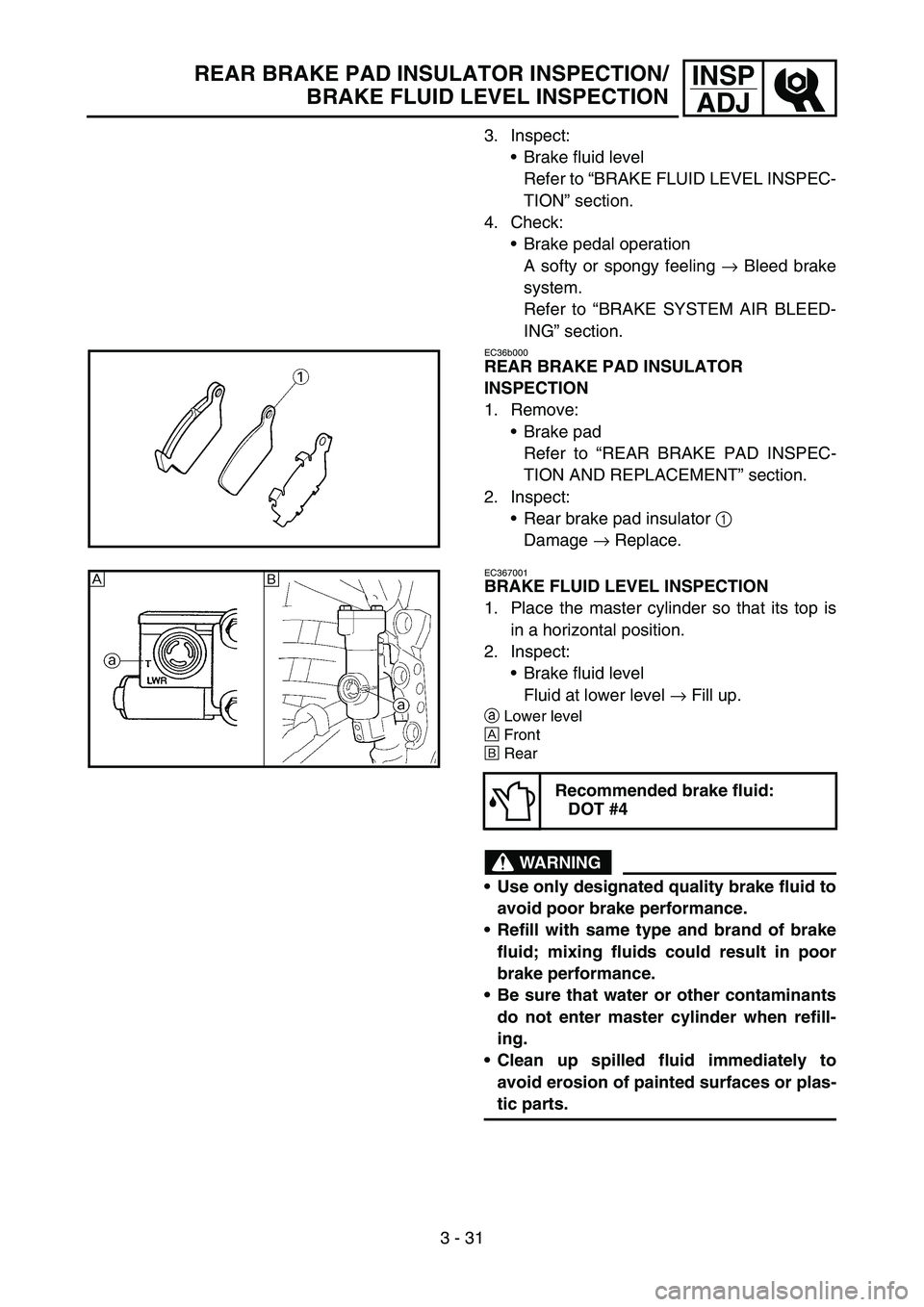

ADJREAR BRAKE PAD INSULATOR INSPECTION/
BRAKE FLUID LEVEL INSPECTION
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL INSPEC-
TION” section.
4. Check:
Brake pedal operation
A softy or spongy feeling → Bleed brake
system.
Refer to “BRAKE SYSTEM AIR BLEED-
ING” section.
EC36b000
REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
Brake pad
Refer to “REAR BRAKE PAD INSPEC-
TION AND REPLACEMENT” section.
2. Inspect:
Rear brake pad insulator 1
Damage → Replace.
EC367001
BRAKE FLUID LEVEL INSPECTION
1. Place the master cylinder so that its top is
in a horizontal position.
2. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
aLower level
ÈFront
ÉRear
WARNING
Use only designated quality brake fluid to
avoid poor brake performance.
Refill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
Be sure that water or other contaminants
do not enter master cylinder when refill-
ing.
Clean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts.
Recommended brake fluid:
DOT #4
ÈÉ

INSP
ADJ
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale de
frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”.
CONTROLE DE L’ISOLANT DE
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE”.
2. Contrôler:
Isolation de plaquette de frein
arrière 1
Endommagement → Remplacer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre de manière
que son extrémité soit horizontale.
2. Contrôler:
Niveau du liquide de frein
Niveau du liquide bas → Remet-
tre à niveau.
a
Niveau inférieur
È
Avant
É
Arrière
AVERTISSEMENT
N’utiliser que le liquide de frein
recommandé pour éviter une perte
d’efficacité du freinage.
Remplir du même type et de la
même marque de liquide de frein; le
mélange de liquides peut entraîner
des performances de freinage
médiocres.
Veiller à ne pas laisser d’eau ou
d’autres impuretés pénétrer dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
plastique.
Liquide de frein recom-
mandé:
DOT n°4
CONTROLE DE L’ISOLANT DE PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
HINTERRAD-SCHEIBENBREMSBELAG-ISOLIERUNG KONTROLLIEREN/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
COMPROBACIÓN DEL AISLAMIENTO DE LAS PASTILLAS DEL FRENO TRASERO/
COMPROBACIÓN DEL NIVEL DE LÍQUIDO DE FRENOS
3 - 31
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
4. Kontrollieren:
Funktion des Fußbremshebels
Weich/schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-
SCHEIBENBREMSBELAG-
ISOLIERUNG KONTROLLIEREN
1. Demontieren:
Scheibenbremsbelag
Siehe unter “HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN”.
2. Kontrollieren:
Hinterrad-Scheibenbremsbe-
lag-Isolierung
1
Beschädigt
→ Erneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, dass der Brems-
flüssigkeits-Vorratsbehälter waa-
gerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig
→ Korrigieren.
aMindeststand-Markierung
ÈVorn
ÉHinten
WARNUNG
Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssig-
keit gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüssigkei-
ten kann die Bremsfunktion
beeinträchtigen.
Beim Nachfüllen darauf achten,
dass kein Wasser in den Vor-
ratsbehälter gelangt.
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
Empfohlene Bremsflüs-
sigkeit:
DOT Nr.4
3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento del pedal de freno
Tacto blando o esponjoso → Pur-
gar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”.
COMPROBACIÓN DEL AISLA-
MIENTO DE LAS PASTILLAS DEL
FRENO TRASERO
1. Extraer:
Pastilla de freno
Consulte el apartado “COMPRO-
BACIÓN Y CAMBIO DE LAS
PASTILLAS DEL FRENO TRA-
SERO”.
2. Comprobar:
Aislamiento de la pastilla de
freno trasero 1
Dañado → Cambiar.
COMPROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque la bomba de freno de
forma que su parte superior quede
en posición horizontal.
2. Comprobar:
Nivel de líquido de frenos
Nivel inferior → Llenar.
a
Nivel inferior
È
Delantero
É
Trasero
ADVERTENCIA
Para prevenir la pérdida de rendi-
miento de los frenos, utilice única-
mente líquido de la calidad
indicada.
Reponga el nivel con un líquido de
frenos del mismo tipo y marca; la
mezcla de líquidos diferentes puede
provocar una pérdida de rendi-
miento de los frenos.
Evite que penetre agua u otros con-
taminantes en la bomba de freno
cuando añada líquido.
Si se derrama líquido límpielo inme-
diatamente para evitar la erosión de
las superficies pintadas o las piezas
de plástico.
Líquido de frenos recomen-
dado:
DOT Nº4

3 - 32
INSP
ADJ
SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
EC368000
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth a
Excessive wear → Replace.
NOTE:
Replace the drive, driven sprockets and drive
chain as a set.
DRIVE CHAIN INSPECTION
1. Measure:
Drive chain length (15 links) a
Out of specification → Replace.
NOTE:
While measuring the drive chain length, push
down on the drive chain to increase its ten-
sion.
Measure the length between drive chain
roller 1 and F as shown.
Perform this measurement at two or three
different places.
Drive chain length (15 links):
: 239.3 mm (9.42 in)
2. Remove:
Drive chain 1
NOTE:
Remove the drive chain using a chain cutter
2.
3. Clean:
Drive chain
Brush off as much dirt as possible.
Then clean the chain using the chain
cleaner.
CAUTION:
This machine has a drive chain with small
rubber O-rings
1 between the side plates.
Steam cleaning, high-pressure washes,
certain solvent and kerosene can damage
these O-rings.
1

INSP
ADJ
CONTROLE DES PIGNONS
1. Contrôler:
Dents de pignon a
Usure excessive → Remplacer.
N.B.:
Remplacer ensemble l’entraînement, le
pignon de sortie de boîte et la chaîne de
transmission.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Mesurer:
Longueur de la chaîne de trans-
mission (15 maillons) a
Hors spécifications → Rempla-
cer.
N.B.:
Pour mesurer la longueur de la chaîne
de transmission, appuyer sur la chaîne
pour en augmenter la tension.
Mesurer la longueur entre le galet de
chaîne de transmission 1 et F
comme illustré.
Effectuer cette mesure à deux ou trois
endroits différents.
Longueur de la chaîne de
transmission (15 maillons):
:
239,3 mm (9,42 in)
2. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîne de transmission à
l’aide d’un coupe-chaîne 2.
3. Nettoyer:
Chaîne de transmission
A l’aide d’une brosse, éliminer un
maximum de saleté.
Nettoyer ensuite la chaîne à l’aide
du produit de nettoyage pour
chaîne.
ATTENTION:
Cette moto est équipée d’une chaîne
de transmission dont les plaques laté-
rales sont séparées par de petits joints
toriques en caoutchouc 1. Le net-
toyage à la vapeur, le lavage sous
haute pression, certains solvants et le
pétrole peuvent endommager ces
joints toriques.CONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
COMPROBACIÓN DE LOS PIÑONES/COMPROBACIÓN DE LA CADENA DE TRANSMISIÓN
3 - 32
KETTENRÄDER
KONTROLLIEREN
1. Kontrollieren:
Kettenradzähne
a
Stark verschlissen
→ Erneu-
ern.
HINWEIS:
Antriebsritzel, Kettenrad und
Antriebskette satzweise erneuern.
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
Länge
a der Kette über 15
Glieder
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen
1
und
F vornehmen.
Die Kette an mehreren Stellen
messen.
Länge der Kette über 15
Glieder:
:
239,3 mm (9,42 in)
2. Demontieren:
Antriebskette
1
HINWEIS:
Die Antriebskette mit einem Ketten-
Trennwerkzeug
2 auftrennen.
3. Reinigen:
Antriebskette
Den Schmutz so gut wie mög-
lich abbürsten.
Die Kette anschließend mit
einem speziellem Kettenreini-
gungsmittel reinigen.
ACHTUNG:
Die Antriebskette ist mit O-Ringen
1 zwischen den Kettenlaschen
abgedichtet. Reinigung mit
Dampfstrahler, einem ungeeigne-
ten Lösungsmittel oder Kerosin
kann die O-Ringe beschädigen.COMPROBACIÓN DE LOS
PIÑONES
1. Comprobar:
Dientes de los piñones a
Desgaste excesivo → Cambiar.
NOTA:
Cambie el conjunto de piñón motor,
piñón de la rueda trasera y cadena de
transmisión.
COMPROBACIÓN DE LA CADENA
DE TRANSMISIÓN
1. Medir:
Longitud de la cadena de transmi-
sión (15 eslabones) a
Fuera del valor especificado →
Cambiar.
NOTA:
Cuando mida la longitud de la cadena
de transmisión, empújela hacia abajo
para incrementar la tensión.
Mida la longitud entre el rodillo 1 y
F como se muestra.
Efectúe esta medición en dos o tres
lugares diferentes.
Longitud de la cadena de
transmisión (15 eslabones):
:
239,3 mm (9,42 in)
2. Extraer:
Cadena de transmisión 1
NOTA:
Extraiga la cadena de transmisión con un
cortador de cadenas 2.
3. Limpiar:
Cadena de transmisión
Elimine con un cepillo toda la
suciedad que pueda.
A continuación limpie la cadena
con el limpiador de cadenas.
ATENCION:
La cadena de transmisión de esta
máquina tiene pequeñas juntas tóricas
de goma 1 entre las placas laterales.
La limpieza con vapor, los lavados a
alta presión, algunos disolventes y el
queroseno pueden dañar estas juntas
tóricas.

3 - 33
INSP
ADJ

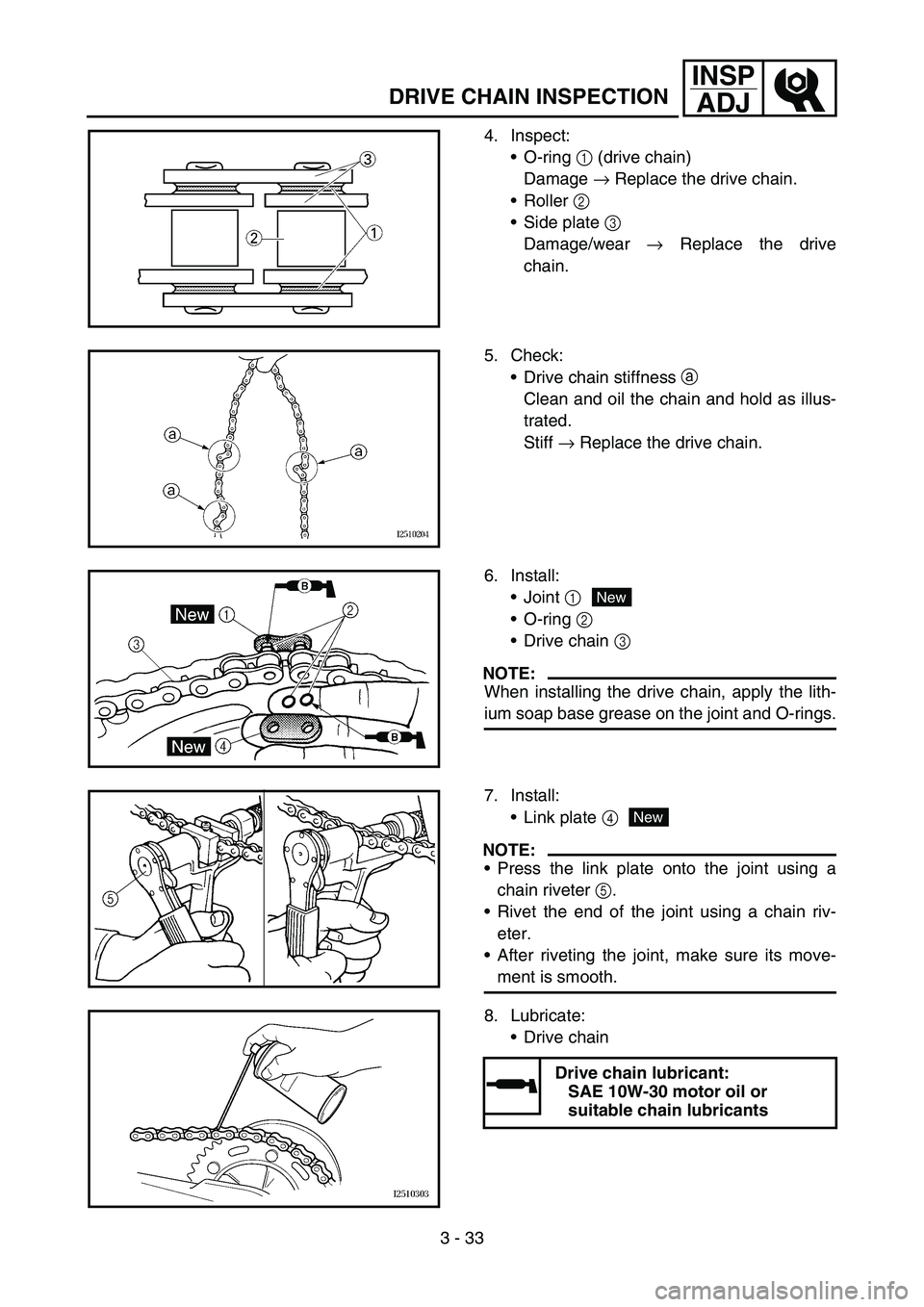

DRIVE CHAIN INSPECTION
4. Inspect:
O-ring 1 (drive chain)
Damage → Replace the drive chain.
Roller 2
Side plate 3
Damage/wear → Replace the drive
chain.
5. Check:
Drive chain stiffness a
Clean and oil the chain and hold as illus-
trated.
Stiff → Replace the drive chain.
6. Install:
Joint 1
O-ring 2
Drive chain 3
NOTE:
When installing the drive chain, apply the lith-
ium soap base grease on the joint and O-rings.
New
7. Install:
Link plate 4
NOTE:
Press the link plate onto the joint using a
chain riveter 5.
Rivet the end of the joint using a chain riv-
eter.
After riveting the joint, make sure its move-
ment is smooth.
New
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or
suitable chain lubricants

INSP
ADJ
4. Contrôler:
Joint torique 1 (chaîne de trans-
mission)
Endommagement → Remplacer
la chaîne de transmission.
Galet 2
Plaque latérale 3
Endommagement/usure → Rem-
placer la chaîne de transmission.
5. Contrôler:
Raideur de la chaîne de transmis-
sion a
Nettoyer et lubrifier la chaîne et
la tenir comme illustré.
Raideur → Remplacer.
6. Monter:
Raccord 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint et les joints toriques.
New
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
à l‘aide d’une riveteuse pour chaîne
5.
Riveter l’extrémité du joint à l’aide
d’une riveteuse pour chaîne.
Après avoir riveté le joint, vérifier que
son mouvement est libre.
New
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
CONTROLE DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
COMPROBACIÓN DE LA CADENA DE TRANSMISIÓN
3 - 33
4. Kontrollieren:
O-Ringe
1 der Antriebskette
Beschädigt
→ Antriebskette
erneuern.
Rollen
2
Kettenlaschen
3
Beschädigt/verschlissen
→
Antriebskette erneuern.
5. Kontrollieren:
Beweglichkeit
a der Antriebs-
kette
Die Antriebskette beim Reini-
gen und Schmieren, wie in der
Abbildung gezeigt, fest halten.
Steif
→ Antriebskette erneu-
ern.
6. Montieren:
Kettenschloss
1
O-Ring
2
Antriebskette
3
HINWEIS:
Vor der Montage der Antriebskette
müssen die O-Ringe und das Ketten-
schloss mit einer dünnen Schicht
Lithiumseifenfett bestrichen werden.
New
7. Montieren:
Kettenschlosslasche
4
HINWEIS:
Die Kettenschlosslasche mit einer
Antriebsketten-Nietzange
5. am
Kettenschloss anpressen.
Das Ende des Kettenschlosses mit
einer Antriebsketten-Nietzange
vernieten.
Nach dem Vernieten sicherstellen,
dass das Kettenschloss beweglich
ist.
New
8. Schmieren:
Antriebskette
Antriebsketten-Schmier-
mittel:
SAE 10W-30 Motoröl
oder O-Ring-
Kettenspray
4. Comprobar:
Junta tórica 1 (cadena de trans-
misión)
Dañada → Cambiar la cadena de
transmisión.
Rodillo 2
Placa lateral 3
Daños/desgaste → Cambiar la
cadena de transmisión.
5. Comprobar:
Rigidez de la cadena de transmi-
sión a
Limpie y lubrique la cadena suje-
tándola como se muestra.
Rígida → Cambiar la cadena de
transmisión.
6. Instalar:
Unión 1
Junta tórica 2
Cadena de transmisión 3
NOTA:
Cuando instale la cadena de transmisión,
aplique grasa de jabón de litio a la unión
y a las juntas tóricas.
New
7. Instalar:
Placa de eslabón 4
NOTA:
Presione la placa de eslabón sobre la
unión con un remachador de cadenas
5.
Remache el extremo de la unión con
un remachador de cadenas.
Después de remachar la unión, verifi-
que que se mueva con suavidad.
New
8. Lubricar:
Cadena de transmisión
Lubricante de la cadena de
transmisión:
Aceite de motor SAE
10W-30 o un lubricante
de cadenas adecuado

3 - 34
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the suit-
able stand under the engine.
2. Check:
Drive chain slack a
Above the seal guard installation bolt.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust the chain slack
with the rear wheel in this “tight chain” position.
Drive chain slack:
48 ~ 58 mm (1.9 ~ 2.3 in)
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1 and locknuts 2.
Adjust the chain slack by turning the
adjusters 3.
To tighten
→Turn the adjuster
3 coun-
terclockwise.
To loosen
→Turn the adjuster
3 clock-
wise and push wheel for-
ward.
Turn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of the
chain puller alignment.)
NOTE:
Turn the adjuster so that the chain is in line
with the sprocket, as viewed from the rear.
CAUTION:
Too small chain slack will overload the
engine and other vital parts; keep the
slack within the specified limits.

INSP
ADJ
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Régler.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
3. Régler:
Tension de la chaîne de transmis-
sion
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
Etapes du réglage de la tension de
la chaîne de transmission:
Desserrer l’écrou de l’axe 1 et les
contre-écrous 2.
Régler la tension de la chaîne en
tournant les dispositifs de réglage 3.
Pour tendre →Tourner le disposi-
tif de réglage 3
dans le sens inverse
des aiguilles d’une
montre.
Pour détendre →Tourner le dispo-
sitif de réglage 3
dans le sens des
aiguilles d’une
montre et pous-
ser la roue vers
l’avant.
Tourner chaque dispositif de
réglage du même nombre de tours
pour maintenir l’alignement correct
de l’axe. (Des repères a figurent de
chaque côté du tendeur de chaîne.)
N.B.:
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
ATTENTION:
Une chaîne trop tendue impose un
effort excessif au moteur et à
d’autres organes vitaux. Maintenir
la tension dans les limites spécifiées.
REGLAGE DE LA TENSION DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
AJUSTE DE LA HOLGURA DE LA CADENA DE TRANSMISIÓN
3 - 34
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
(oberhalb der Kettenschienen-
Schraube)
Nicht nach Vorgabe
→ Einstellen.
HINWEIS:
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antriebs-
kette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
3. Einstellen:
Antriebsketten-Durchhang
Antriebsketten-Durch-
hang:
48–58 mm (1,9–2,3 in)
Antriebsketten-Durchhang ein-
stellen:
Die Achsmutter
1 und Siche-
rungsmuttern
2 lokkern.
Den Kettendurchhang durch
Verdrehen der Einstellschrau-
ben
3 einstellen.
Kette straffen →Einstell-
schraube 3
entgegen dem
Uhrzeigersinn
drehen.
Kette lockern → Einstellschraube
3 im Uhrzeiger-
sinn drehen und
das Rad nach
vorn drücken.
Beide Seiten um dieselbe
Anzahl Umdrehungen verstel-
len, um die Radausrichtung nicht
zu verstellen. (Beide Ketten-
spanner sind mit Ausrichtungs-
markierungen
a versehen.)
HINWEIS:
Bei der Einstellung sicherstellen,
dass die Antriebskette, von hinten
betrachtet, mit dem Kettenrad
fluchtet.
ACHTUNG:
Eine falsch gespannte Antriebs-
kette verursacht erhöhten Ver-
schleiß von Kette, Motor,
Lagern und anderen wichtigen
Teilen. Daher darauf achten,
dass der Kettendurchhang sich
im Sollbereich befindet.
AJUSTE DE LA HOLGURA DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando un
soporte adecuado debajo del motor.
2. Comprobar:
Holgura de la cadena de transmi-
sión a
Por encima del tornillo de suje-
ción del protector de la junta.
Fuera del valor especificado →
Ajustar.
NOTA:
Antes de proceder a la comprobación o
el ajuste, gire la rueda trasera varias
vueltas y compruebe varias veces la hol-
gura para buscar el punto más tenso.
Compruebe o ajuste la holgura de la
cadena con la rueda trasera en esta posi-
ción de “cadena tensa”.
3. Ajustar:
Holgura de la cadena de transmisión
Holgura de la cadena de
transmisión:
48 ~ 58 mm (1,9 ~ 2,3 in)
Procedimiento de ajuste de la hol-
gura de la cadena de transmisión:
Afloje la tuerca del eje de la rueda
1 y las contratuercas 2.
Ajuste la holgura de la cadena
girando los reguladores 3.
Para tensar →Gire el regulador
3 en el sentido
contrario al de las
agujas del reloj.
Para destensar →Gire el regulador
3 en el sentido
de las agujas del
reloj y empuje la
rueda hacia ade-
lante.
Gire ambos reguladores exacta-
mente lo mismo a fin de mantener
la alineación correcta del eje. (Hay
marcas a a cada lado de la alinea-
ción del tensor de la cadena.)
NOTA:
Gire el regulador de forma que la
cadena quede alineada con el piñón
según se mira desde atrás.
ATENCION:
Una holgura demasiado escasa de
la cadena provocará la sobrecarga
del motor y de otras piezas vitales;
mantenga la holgura dentro de los
límites especificados.

3 - 35
INSP

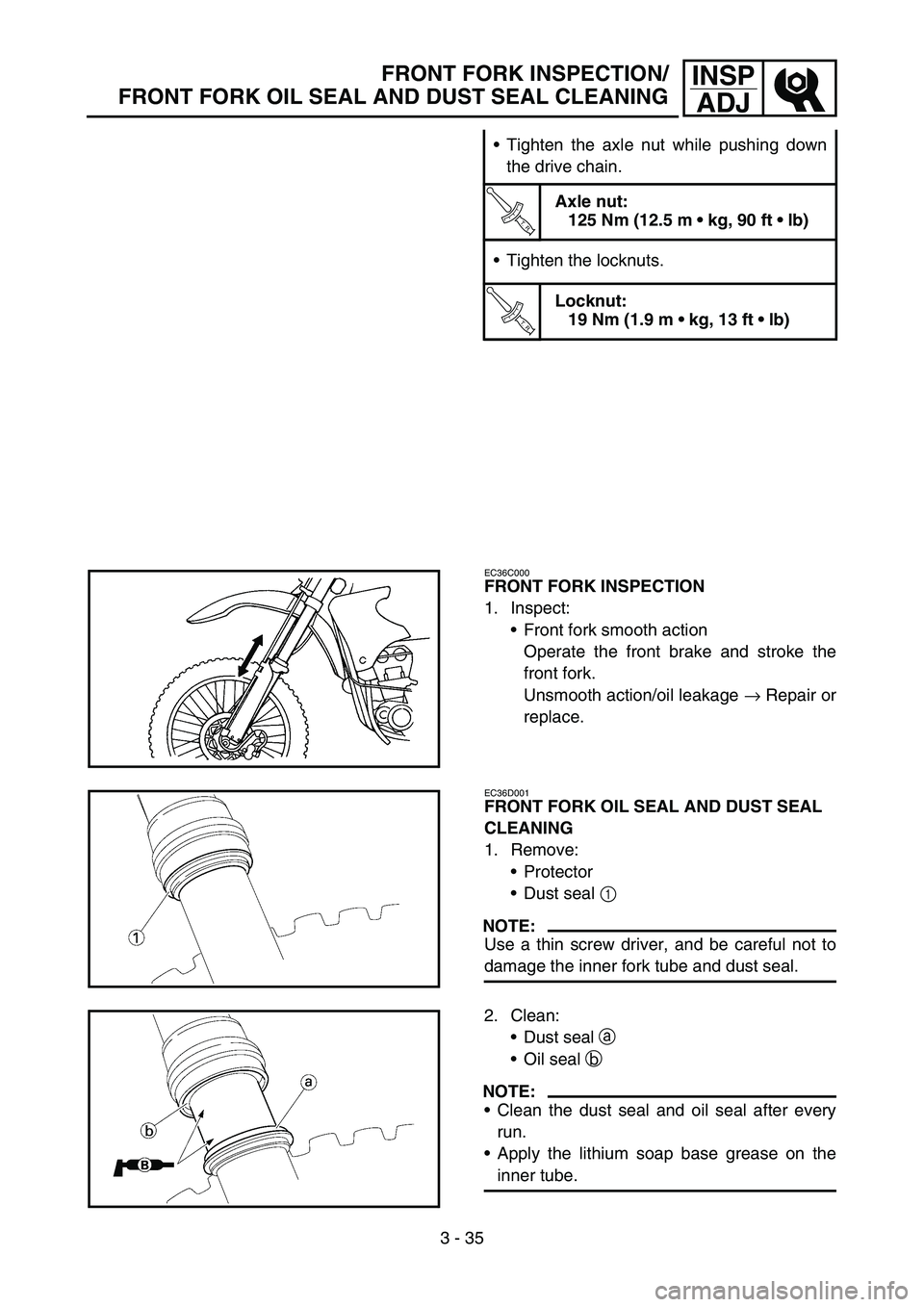

ADJFRONT FORK INSPECTION/
FRONT FORK OIL SEAL AND DUST SEAL CLEANING
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m  kg, 90 ft  lb)
Tighten the locknuts.
T R..
Locknut:
19 Nm (1.9 m  kg, 13 ft  lb)
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair or
replace.
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
Protector
Dust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
Dust seal a
Oil seal b
NOTE:
Clean the dust seal and oil seal after every
run.
Apply the lithium soap base grease on the
inner tube.
