YAMAHA WR 450F 2007 Betriebsanleitungen (in German)

INSP
ADJ
LUBRIFICATION

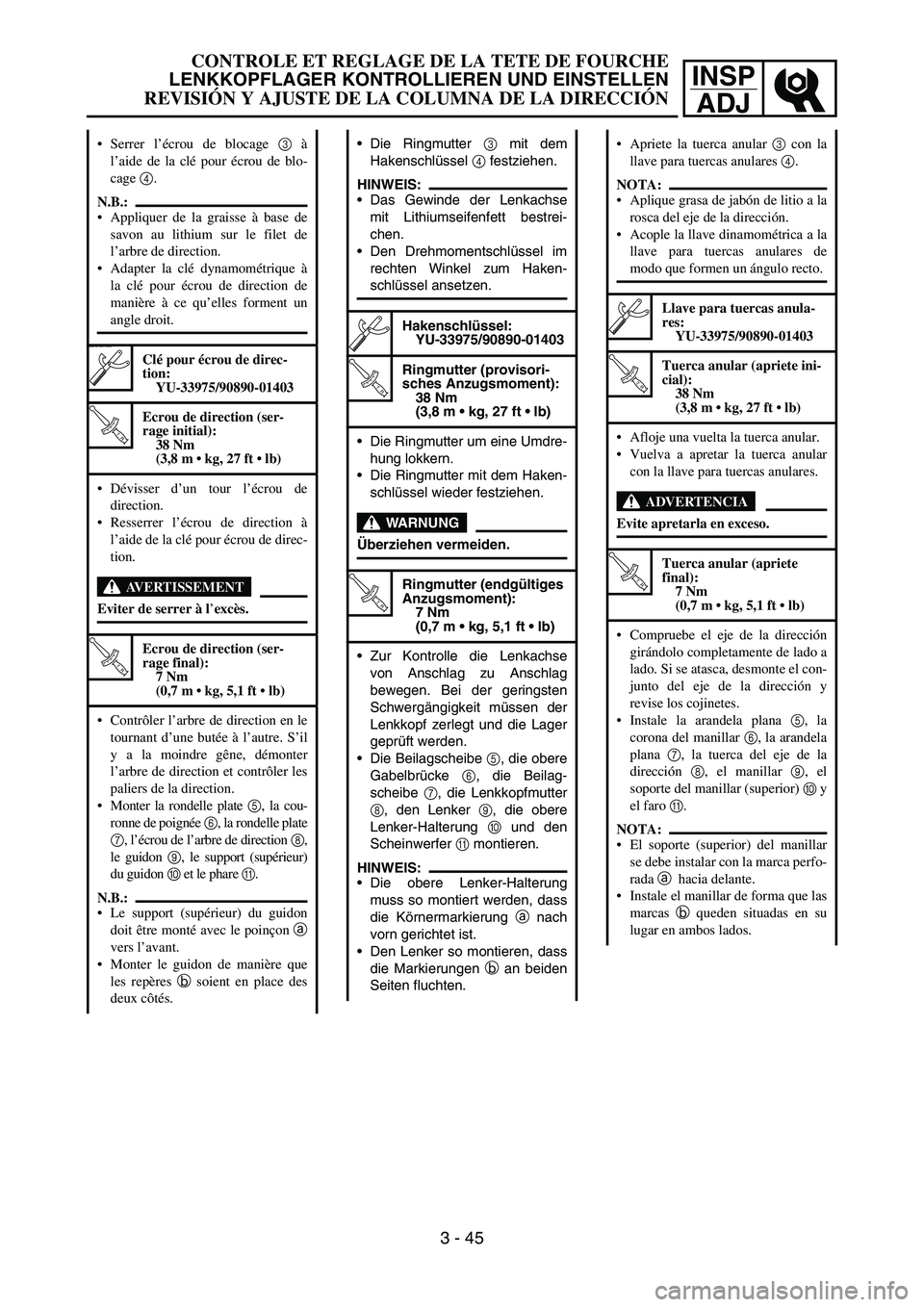

Serrer l’écrou de blocage 3 à
l’aide de la clé pour écrou de blo-
cage 4.
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le filet de
l’arbre de direction.
Adapter la clé dynamométrique à
la clé pour écrou de direction de
manière à ce qu’elles forment un
angle droit.
Clé pour écrou de direc-
tion:
YU-33975/90890-01403
T R..
Ecrou de direction (ser-
rage initial):
38 Nm
(3,8 m  kg, 27 ft  lb)
Dévisser d’un tour l’écrou de
direction.
Resserrer l’écrou de direction à
l’aide de la clé pour écrou de direc-
tion.
AVERTISSEMENT
Eviter de serrer à l’excès.
T R..
Ecrou de direction (ser-
rage final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Contrôler l’arbre de direction en le
tournant d’une butée à l’autre. S’il
y a la moindre gêne, démonter
l’arbre de direction et contrôler les
paliers de la direction.
Monter la rondelle plate 5, la cou-
ronne de poignée 6, la rondelle plate
7, l’écrou de l’arbre de direction 8,
le guidon 9, le support (supérieur)
du guidon 0 et le phare A.
N.B.:
Le support (supérieur) du guidon
doit être monté avec le poinçon a
vers l’avant.
Monter le guidon de manière que
les repères b soient en place des
deux côtés.
CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPFLAGER KONTROLLIEREN UND EINSTELLEN
REVISIÓN Y AJUSTE DE LA COLUMNA DE LA DIRECCIÓN
3 - 45
Die Ringmutter 3
mit dem
Hakenschlüssel 4
festziehen.
HINWEIS:
Das Gewinde der Lenkachse
mit Lithiumseifenfett bestrei-
chen.
Den Drehmomentschlüssel im
rechten Winkel zum Haken-
schlüssel ansetzen.
Hakenschlüssel:
YU-33975/90890-01403
T R..
Ringmutter (provisori-
sches Anzugsmoment):
38 Nm
(3,8 m  kg, 27 ft  lb)
Die Ringmutter um eine Umdre-
hung lokkern.
Die Ringmutter mit dem Haken-
schlüssel wieder festziehen.
WARNUNG
Überziehen vermeiden.
T R..
Ringmutter (endgültiges
Anzugsmoment):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Zur Kontrolle die Lenkachse
von Anschlag zu Anschlag
bewegen. Bei der geringsten
Schwergängigkeit müssen der
Lenkkopf zerlegt und die Lager
geprüft werden.
Die Beilagscheibe 5
, die obere
Gabelbrücke 6
, die Beilag-
scheibe 7
, die Lenkkopfmutter
8
, den Lenker 9
, die obere
Lenker-Halterung 0
und den
Scheinwerfer A
montieren.
HINWEIS:
Die obere Lenker-Halterung
muss so montiert werden, dass
die Körnermarkierung a
nach
vorn gerichtet ist.
Den Lenker so montieren, dass
die Markierungen b
an beiden
Seiten fluchten.
Apriete la tuerca anular 3 con la
llave para tuercas anulares 4.
NOTA:
Aplique grasa de jabón de litio a la
rosca del eje de la dirección.
Acople la llave dinamométrica a la
llave para tuercas anulares de
modo que formen un ángulo recto.
Llave para tuercas anula-
res:
YU-33975/90890-01403
T R..
Tuerca anular (apriete ini-
cial):
38 Nm
(3,8 m  kg, 27 ft  lb)
Afloje una vuelta la tuerca anular.
Vuelva a apretar la tuerca anular
con la llave para tuercas anulares.
ADVERTENCIA
Evite apretarla en exceso.
T R..
Tuerca anular (apriete
final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Compruebe el eje de la dirección
girándolo completamente de lado a
lado. Si se atasca, desmonte el con-
junto del eje de la dirección y
revise los cojinetes.
Instale la arandela plana 5, la
corona del manillar 6, la arandela
plana 7, la tuerca del eje de la
dirección 8, el manillar 9, el
soporte del manillar (superior) 0 y
el faro A.
NOTA:
El soporte (superior) del manillar
se debe instalar con la marca perfo-
rada a hacia delante.
Instale el manillar de forma que las
marcas b queden situadas en su
lugar en ambos lados.

3 - 46
INSP
ADJ

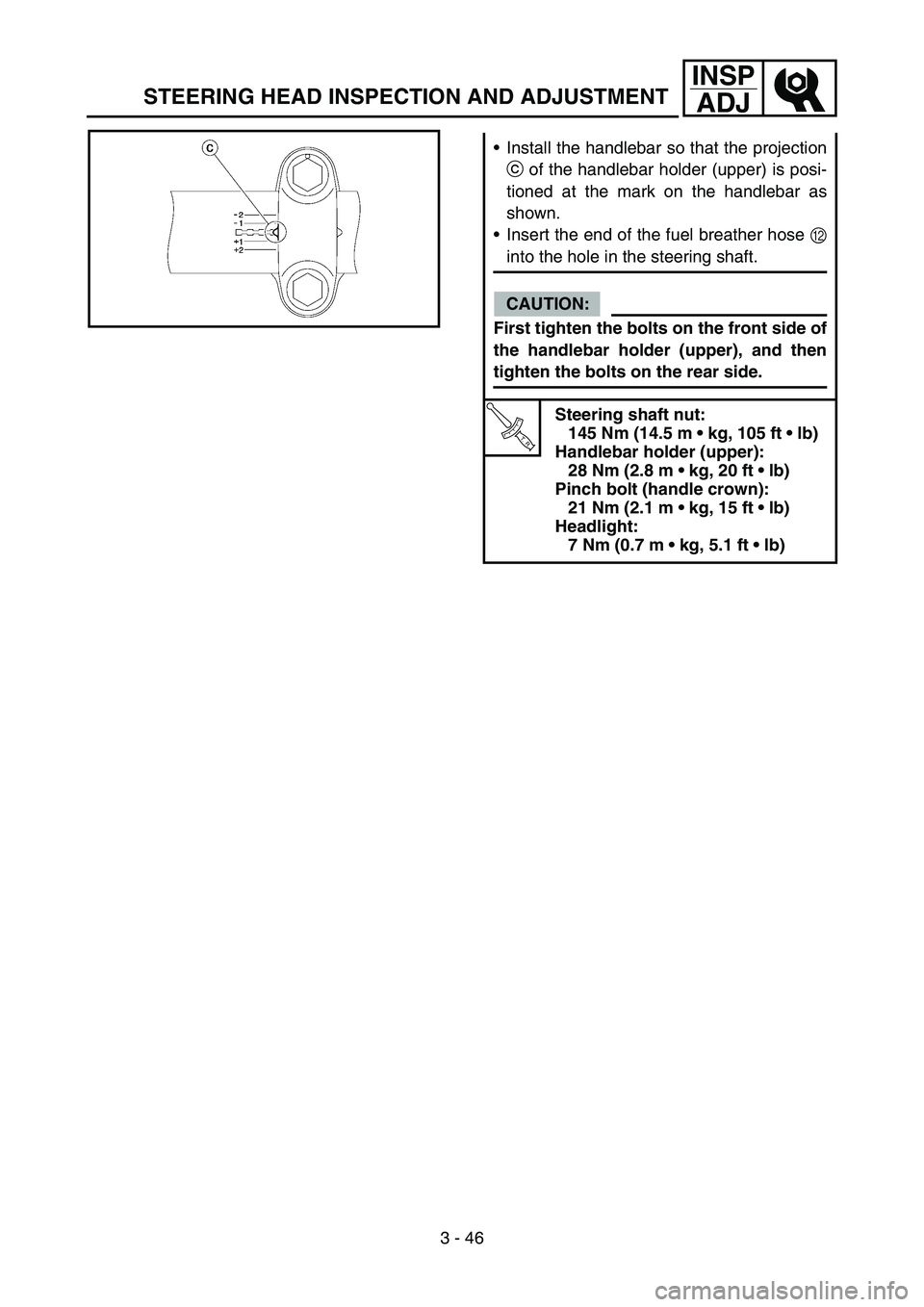

Install the handlebar so that the projection
c of the handlebar holder (upper) is posi-
tioned at the mark on the handlebar as
shown.
Insert the end of the fuel breather hose B
into the hole in the steering shaft.
CAUTION:
First tighten the bolts on the front side of
the handlebar holder (upper), and then
tighten the bolts on the rear side.
T R..
Steering shaft nut:
145 Nm (14.5 m  kg, 105 ft  lb)
Handlebar holder (upper):
28 Nm (2.8 m  kg, 20 ft  lb)
Pinch bolt (handle crown):
21 Nm (2.1 m  kg, 15 ft  lb)
Headlight:
7 Nm (0.7 m  kg, 5.1 ft  lb)
STEERING HEAD INSPECTION AND ADJUSTMENT

INSP
ADJ

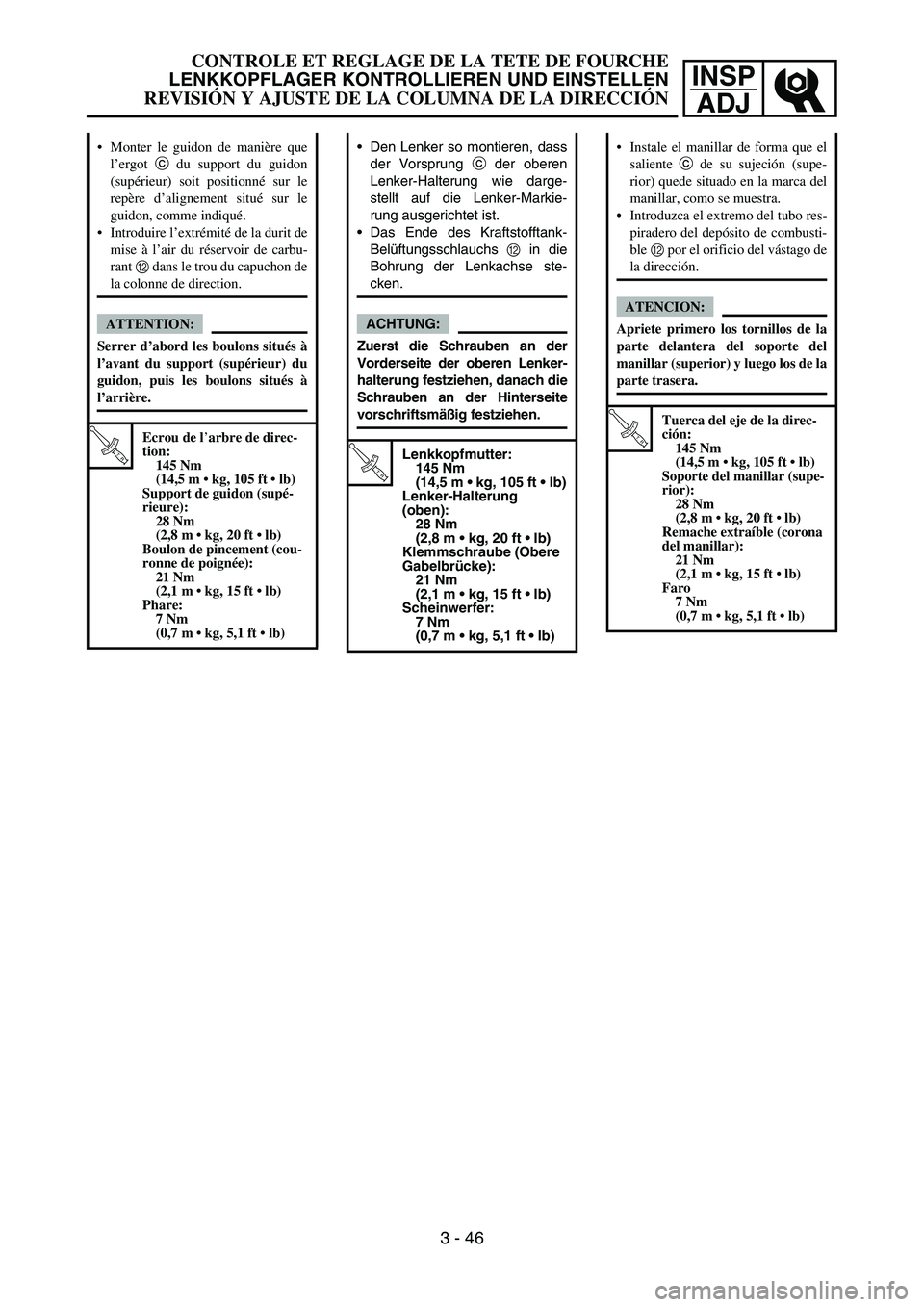

Monter le guidon de manière que
l’ergot c du support du guidon
(supérieur) soit positionné sur le
repère d’alignement situé sur le
guidon, comme indiqué.
Introduire l’extrémité de la durit de
mise à l’air du réservoir de carbu-
rant B dans le trou du capuchon de
la colonne de direction.
ATTENTION:
Serrer d’abord les boulons situés à
l’avant du support (supérieur) du
guidon, puis les boulons situés à
l’arrière.
T R..
Ecrou de l’arbre de direc-
tion:
145 Nm
(14,5 m  kg, 105 ft  lb)
Support de guidon (supé-
rieure):
28 Nm
(2,8 m  kg, 20 ft  lb)
Boulon de pincement (cou-
ronne de poignée):
21 Nm
(2,1 m  kg, 15 ft  lb)
Phare:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPFLAGER KONTROLLIEREN UND EINSTELLEN
REVISIÓN Y AJUSTE DE LA COLUMNA DE LA DIRECCIÓN
3 - 46
Den Lenker so montieren, dass
der Vorsprung
c der oberen
Lenker-Halterung wie darge-
stellt auf die Lenker-Markie-
rung ausgerichtet ist.
Das Ende des Kraftstofftank-
Belüftungsschlauchs
B in die
Bohrung der Lenkachse ste-
cken.
ACHTUNG:
Zuerst die Schrauben an der
Vorderseite der oberen Lenker-
halterung festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
T R..
Lenkkopfmutter:
145 Nm
(14,5 m  kg, 105 ft  lb)
Lenker-Halterung
(oben):
28 Nm
(2,8 m  kg, 20 ft  lb)
Klemmschraube (Obere
Gabelbrücke):
21 Nm
(2,1 m  kg, 15 ft  lb)
Scheinwerfer:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Instale el manillar de forma que el
saliente c de su sujeción (supe-
rior) quede situado en la marca del
manillar, como se muestra.
Introduzca el extremo del tubo res-
piradero del depósito de combusti-
ble B por el orificio del vástago de
la dirección.
ATENCION:
Apriete primero los tornillos de la
parte delantera del soporte del
manillar (superior) y luego los de la
parte trasera.
T R..
Tuerca del eje de la direc-
ción:
145 Nm
(14,5 m  kg, 105 ft  lb)
Soporte del manillar (supe-
rior):
28 Nm
(2,8 m  kg, 20 ft  lb)
Remache extraíble (corona
del manillar):
21 Nm
(2,1 m  kg, 15 ft  lb)
Faro
7 Nm
(0,7 m  kg, 5,1 ft  lb)

3 - 47
INSP
ADJ

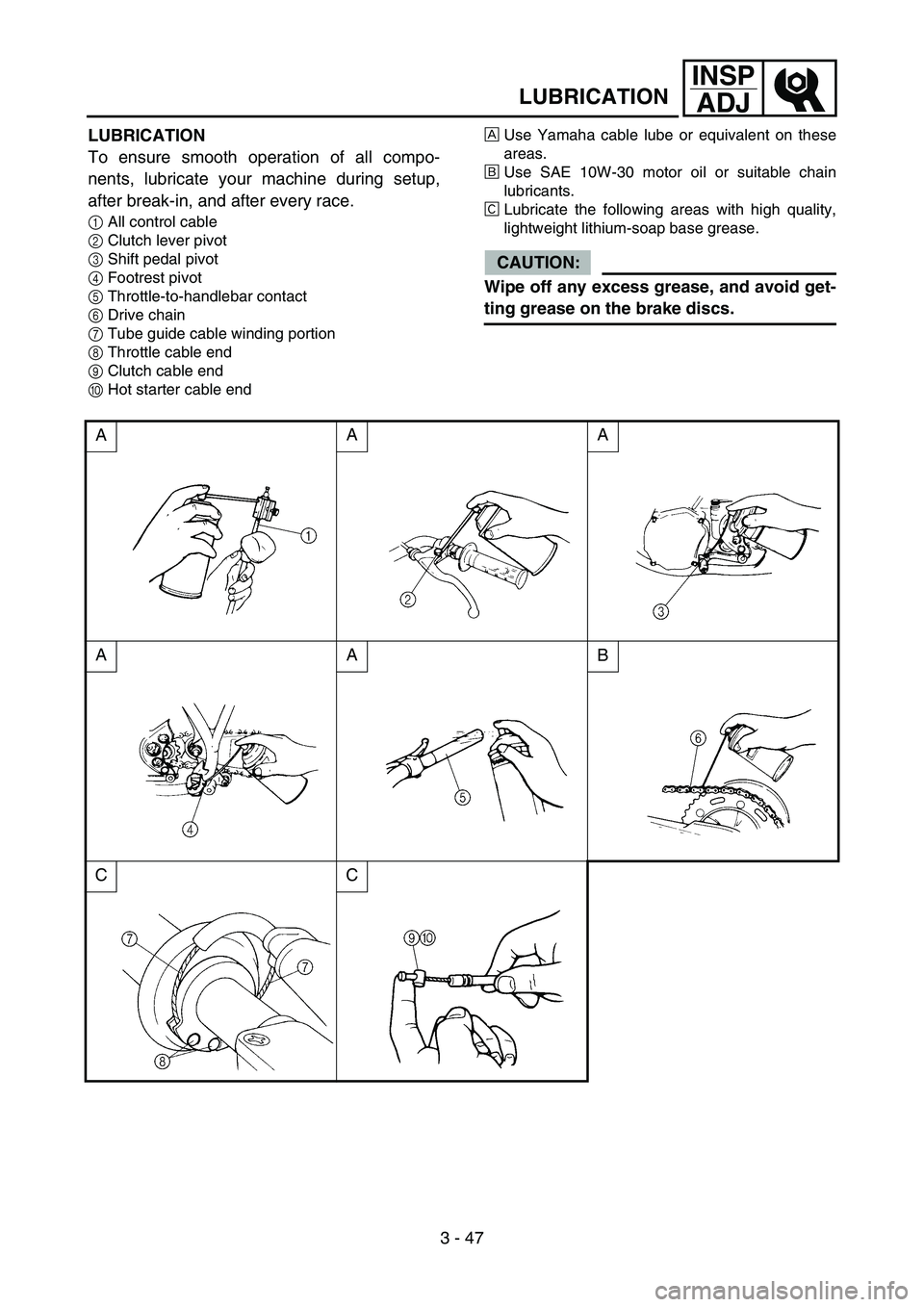

LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Hot starter cable endÈUse Yamaha cable lube or equivalent on these
areas.
ÉUse SAE 10W-30 motor oil or suitable chain
lubricants.
ÊLubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AA
B
CC

INSP
ADJ
LUBRIFICATION
Pour assurer le bon fonctionnement de
tous les organes, lubrifier la moto avant
la première utilisation, après le rodage,
ainsi qu’après chaque course.
1
Tous les câbles de commande
2
Pivot de levier d
’embrayage
3
Pivot de sélecteur
4
Pivot de repose-pied
5
Contact entre la poignée des gaz et le gui-
don
6
Chaîne de transmission
7
Portion d
’enroulement du câble
8
Extrémité du câble des gaz
9
Extrémité du câble d
’embrayage
0
Extrémité du câble de démarrage à chaud
È
Utiliser pour ces zones du lubrifiant
Yamaha pour câbles ou un lubrifiant équi-
valent.
É
Utiliser de l
’huile moteur SAE 10W-30
ou un lubrifiant pour chaînes adéquat.
Ê
Lubrifier les zones suivantes à l
’aide de
graisse à savon de lithium de haute qua-
lité, légère.
ATTENTION:
Eliminer tout excédent de graisse et
éviter d’enduire de graisse les disques
des freins.
LUBRIFICATION
SCHMIERUNG
ENGRASE
3 - 47
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1Sämtliche Seilzüge
2Kupplungshebel-Drehpunkt
3Fußschalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Gasdrehgriff-Kontaktfläche zum Len-
ker
6Antriebskette
7Seilzug-Führung
8Gaszug-Ende
9Kupplungszug-Ende
0Warmstartzug-Ende
ÈYamaha-Seilzugschmiermittel o. Ä
verwenden.
ÉSAE 10W-30 Motoröl oder O-Ring-
Kettenspray verwenden.
ÊHochqualitatives leichtes Lithiumsei-
fenfett verwenden.
ACHTUNG:
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.ENGRASE
A fin de asegurar un funcionamiento
suave de todos los componentes, engrase
la máquina durante la puesta a punto,
después del rodaje y después de cada
carrera.
1
Todos los cables de control
2
Pivote de la maneta de embrague
3
Pivote del pedal de cambio
4
Pivote de la estribera
5
Contacto entre acelerador y manillar
6
Cadena de transmisión
7
Parte enrollada del cable de la guía del
tubo
8
Extremo del cable del acelerador
9
Extremo del cable de embrague
0
Extremo del cable de arranque en caliente
È
Utilice lubricante de cables Yamaha o un
producto equivalente.
É
Utilice aceite de motor SAE 10W-30 o un
lubricante de cadenas adecuado.
Ê
Lubrique las partes siguientes con una
grasa de jabón de litio de buena calidad y
ligera.
ATENCION:
Elimine todo exceso de grasa y evite
que llegue grasa a los discos de freno.

3 - 48
INSP
ADJ
ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001
SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode 1
Wear/damage → Replace.
Insulator color 2
Normal condition is a medium to light tan
color.
Distinctly different color → Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap a
Use a wire gauge or thickness gauge.
Out of specification → Regap.
Spark plug gap:
0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
4. Clean the plug with a spark plug cleaner if
necessary.
5. Tighten:
Spark plug
NOTE:
Before installing a spark plug, clean the gas-
ket surface and plug surface.
Finger-tighten a the spark plug before torqu-
ing to specification b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)

INSP
ADJ
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolant 2
La couleur normale est une cou-
leur bronze clair ou légèrement
foncé.
Couleur franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des
heures à bas régime, l’isolant de la bou-
gie s’encrasse, même si le moteur et le
carburateur sont en bon état de fonction-
nement.
3. Mesurer:
Ecartement a
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications → Régler.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
4. Si nécessaire, nettoyer la bougie à
l’aide d’un nettoie-bougies.
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
la surface du joint et la surface de la
bougie.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
SISTEMA ELÉCTRICO/COMPROBACIÓN DE LA BUJÍA
3 - 48
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode
1
Verschlissen/beschädigt
→
Erneuern.
Isolator-Färbung
2
Die normale Färbung ist Reh-
braun.
Färbung anormal
→ Zustand
des Motors kontrollieren.
HINWEIS:
Nach zahlreichen Betriebsstunden
im unteren Lastbereich verrußt der
Porzellanisolator, auch wenn Motor
und Vergaser in gutem Zustand sind.
3. Messen:
Elektrodenabstand
a
(mit einer Fühlerlehre)
Nicht nach Vorgabe
→ Korri-
gieren.
Elektrodenabstand:
0,7–0,8 mm
(0,028–0,031 in)
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zünd-
kerze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
Die Zündkerze zuerst handfest
a
und dann mit dem vorgeschriebe-
nen Anzugsmoment
b festziehen.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
SISTEMA ELÉCTRICO
COMPROBACIÓN DE LA BUJÍA
1. Extraer:
Bujía
2. Comprobar:
Electrodo 1
Desgaste/daños → Cambiar.
Color del aislamiento 2
En condiciones normales presenta
un color canela entre medio y
claro.
Color claramente distinto →
Comprobar el estado del motor.
NOTA:
Cuando el motor funciona durante
muchas horas a regímenes bajos, el aisla-
miento de la bujía se oscurece aunque el
motor y el carburador funcionen correc-
tamente.
3. Medir:
Distancia entre electrodos a
Utilice una galga de alambres o
una galga de espesores.
Fuera del valor especificado →
Rectificar.
Distancia entre electrodos
de la bujía:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
4. Limpie la bujía con un limpiador de
bujías si es preciso.
5. Apretar:
Bujía
NOTA:
Antes de instalar la bujía limpie la
superficie de la junta y la de la propia
bujía.
Apriete a mano a la bujía antes de
aplicarle el par especificado b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)

3 - 49
INSP
ADJ
IGNITION TIMING CHECK
IGNITION TIMING CHECK
1. Remove:
Timing plug 1
1
2. Attach:
Timing light
Inductive tachometer
To the ignition coil lead (orange lead 1).
Timing light:
YM-33277-A/90890-03141
1
3. Adjust:
Engine idling speed
Refer to “IDLE SPEED ADJUSTMENT”.
4. Check:
Ignition timing
Visually check the stationary pointer a is
within the firing range b on the rotor.
Incorrect firing range → Check rotor and
pickup assembly.
5. Install:
Timing plug

INSP
ADJ

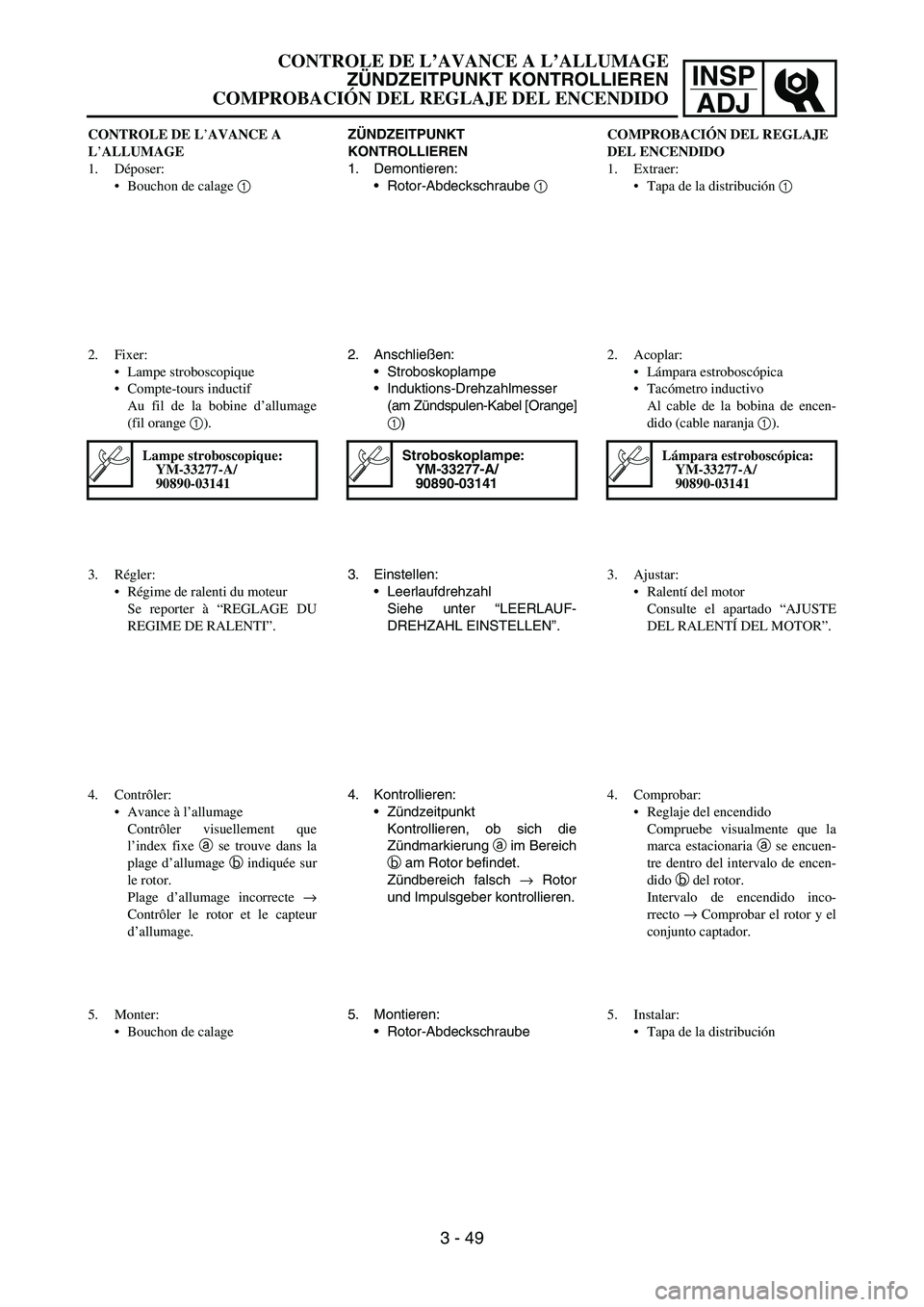

CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Bouchon de calage 1
2. Fixer:
Lampe stroboscopique
Compte-tours inductif
Au fil de la bobine d’allumage
(fil orange 1).
Lampe stroboscopique:
YM-33277-A/
90890-03141
3. Régler:
Régime de ralenti du moteur
Se reporter à “REGLAGE DU
REGIME DE RALENTI”.
4. Contrôler:
Avance à l’allumage
Contrôler visuellement que
l’index fixe a se trouve dans la
plage d’allumage b indiquée sur
le rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le capteur
d’allumage.
5. Monter:
Bouchon de calage
CONTROLE DE L’AVANCE A L’ALLUMAGE
ZÜNDZEITPUNKT KONTROLLIEREN
COMPROBACIÓN DEL REGLAJE DEL ENCENDIDO
3 - 49
ZÜNDZEITPUNKT
KONTROLLIEREN
1. Demontieren:
Rotor-Abdeckschraube
1
2. Anschließen:
Stroboskoplampe
Induktions-Drehzahlmesser
(am Zündspulen-Kabel [Orange]
1)
Stroboskoplampe:
YM-33277-A/
90890-03141
3. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUF-
DREHZAHL EINSTELLEN”.
4. Kontrollieren:
Zündzeitpunkt
Kontrollieren, ob sich die
Zündmarkierung
a im Bereich
b am Rotor befindet.
Zündbereich falsch
→ Rotor
und Impulsgeber kontrollieren.
5. Montieren:
Rotor-AbdeckschraubeCOMPROBACIÓN DEL REGLAJE
DEL ENCENDIDO
1. Extraer:
Tapa de la distribución 1
2. Acoplar:
Lámpara estroboscópica
Tacómetro inductivo
Al cable de la bobina de encen-
dido (cable naranja 1).
Lámpara estroboscópica:
YM-33277-A/
90890-03141
3. Ajustar:
Ralentí del motor
Consulte el apartado “AJUSTE
DEL RALENTÍ DEL MOTOR”.
4. Comprobar:
Reglaje del encendido
Compruebe visualmente que la
marca estacionaria a se encuen-
tre dentro del intervalo de encen-
dido b del rotor.
Intervalo de encendido inco-
rrecto → Comprobar el rotor y el
conjunto captador.
5. Instalar:
Tapa de la distribución

3 - 50
INSP
ADJ

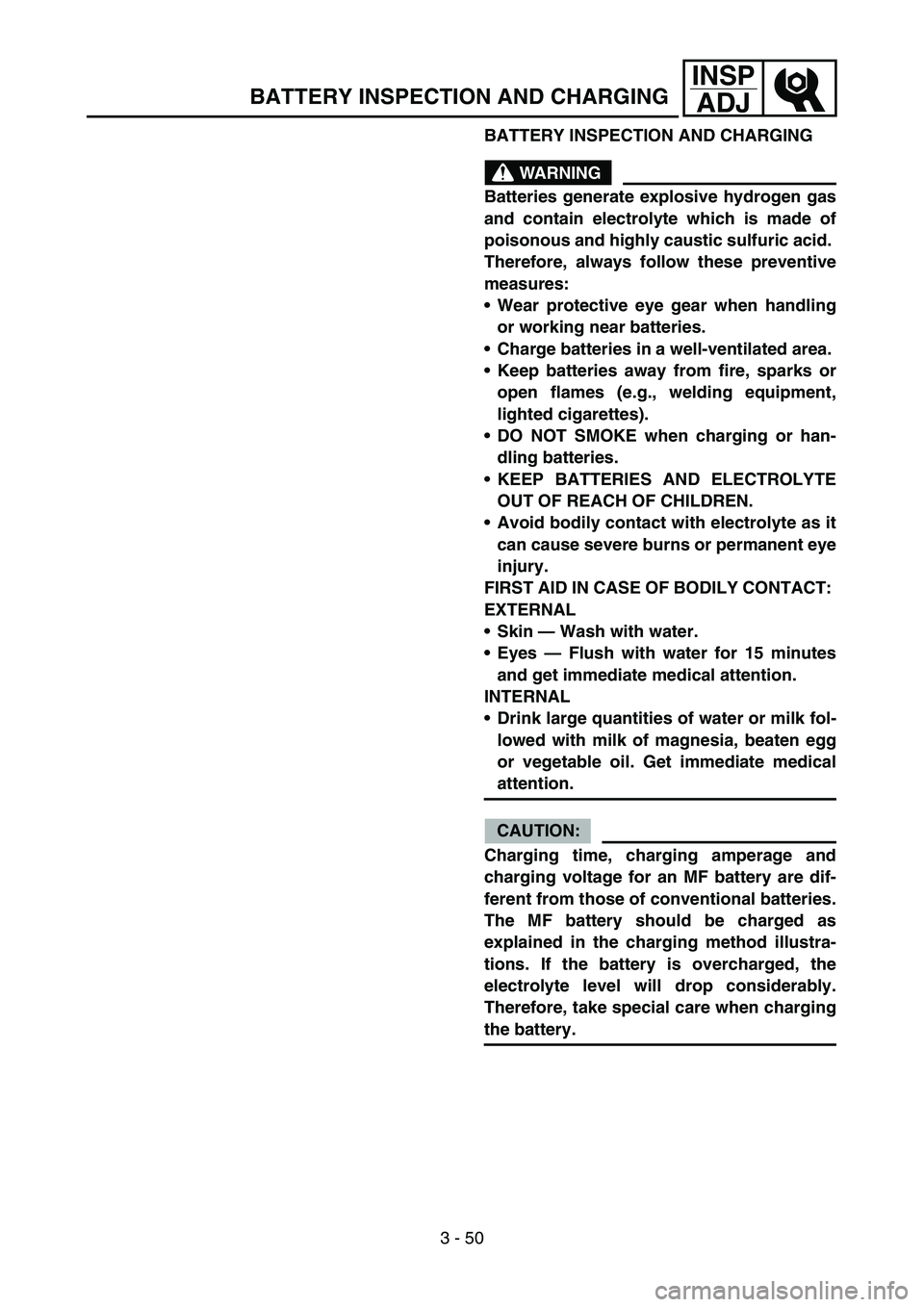

BATTERY INSPECTION AND CHARGING
WARNING
Batteries generate explosive hydrogen gas
and contain electrolyte which is made of
poisonous and highly caustic sulfuric acid.
Therefore, always follow these preventive
measures:
Wear protective eye gear when handling
or working near batteries.
Charge batteries in a well-ventilated area.
Keep batteries away from fire, sparks or
open flames (e.g., welding equipment,
lighted cigarettes).
DO NOT SMOKE when charging or han-
dling batteries.
KEEP BATTERIES AND ELECTROLYTE
OUT OF REACH OF CHILDREN.
Avoid bodily contact with electrolyte as it
can cause severe burns or permanent eye
injury.
FIRST AID IN CASE OF BODILY CONTACT:
EXTERNAL
Skin — Wash with water.
Eyes — Flush with water for 15 minutes
and get immediate medical attention.
INTERNAL
Drink large quantities of water or milk fol-
lowed with milk of magnesia, beaten egg
or vegetable oil. Get immediate medical
attention.
CAUTION:
Charging time, charging amperage and
charging voltage for an MF battery are dif-
ferent from those of conventional batteries.
The MF battery should be charged as
explained in the charging method illustra-
tions. If the battery is overcharged, the
electrolyte level will drop considerably.
Therefore, take special care when charging
the battery.
BATTERY INSPECTION AND CHARGING
