ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
7 Kickstarterhebel 1
8 Kurbelgehäusedeckel rechts 1
9 Dichtung 1
10 Passhülse/O-Ring 3/1
11 Laufrad 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 12 Beilagscheibe 1
13 Laufradwelle 1
14 Dichtring 1 1
15 Dichtring 2 1
16 Lager 1
2
3
2
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
7Kick 1
8 Couvercle de carter moteur (droit) 1
9 Joint 1
10 Goujon /joint torique 3/1
11 Rotor 1
Se reporter à “POINTS DE DEPOSE”. 12 Rondelle pleine 1
13 Axe de pompe 1
14 Bague d’étanchéité 11
15 Bague d’étanchéité 21
16 Roulement 1
2
3
2
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
7 Pedal de arranque 1
8 Tapa del cárter (derecha) 1
9Junta 1
10 Clavija de centrado/junta tórica 3/1
11 Rotor 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 12 Arandela plana 1
13 Eje del rotor 1
14 Junta de aceite 1 1
15 Junta de aceite 2 1
16 Cojinete 1
2
3
2
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)

4 - 61
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
REMOVAL POINTS
EC4G3110
Impeller shaft
1. Remove:
Impeller 1
Plain washer 2
Impeller shaft 3
NOTE:
Hold the impeller shaft on its width across the
flats a with spanners, etc. and remove the
impeller.
EC4G3210
Oil seal
NOTE:
It is not necessary to disassemble the water
pump, unless there is an abnormality such as
excessive change in coolant level, discolora-
tion of coolant, or milky transmission oil.
1. Remove:
Bearing 1
Oil seal 2
INSPECTION
EC444200
Impeller shaft
1. Inspect:
Impeller shaft 1
Bend/wear/damage → Replace.
Fur deposits → Clean.

ENG
4 - 61
DEMONTAGE-EINZELHEITEN
Laufradwelle
1. Demontieren:
Laufrad
1
Beilagscheibe
2
Laufradwelle
3
HINWEIS:
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
a greifen.
Dichtring
HINWEIS:
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlflüs-
sigkeitsschwund- oder -verfärbung
bzw. milchiges Getriebeöl vorliegen.
1. Demontieren:
Lager
1
Dichtring
2
KONTROLLE
Laufradwelle
1. Kontrollieren:
Laufradwelle
1
Verschlissen/beschädigt/ver-
bogen
→ Erneuern.
Kesselstein

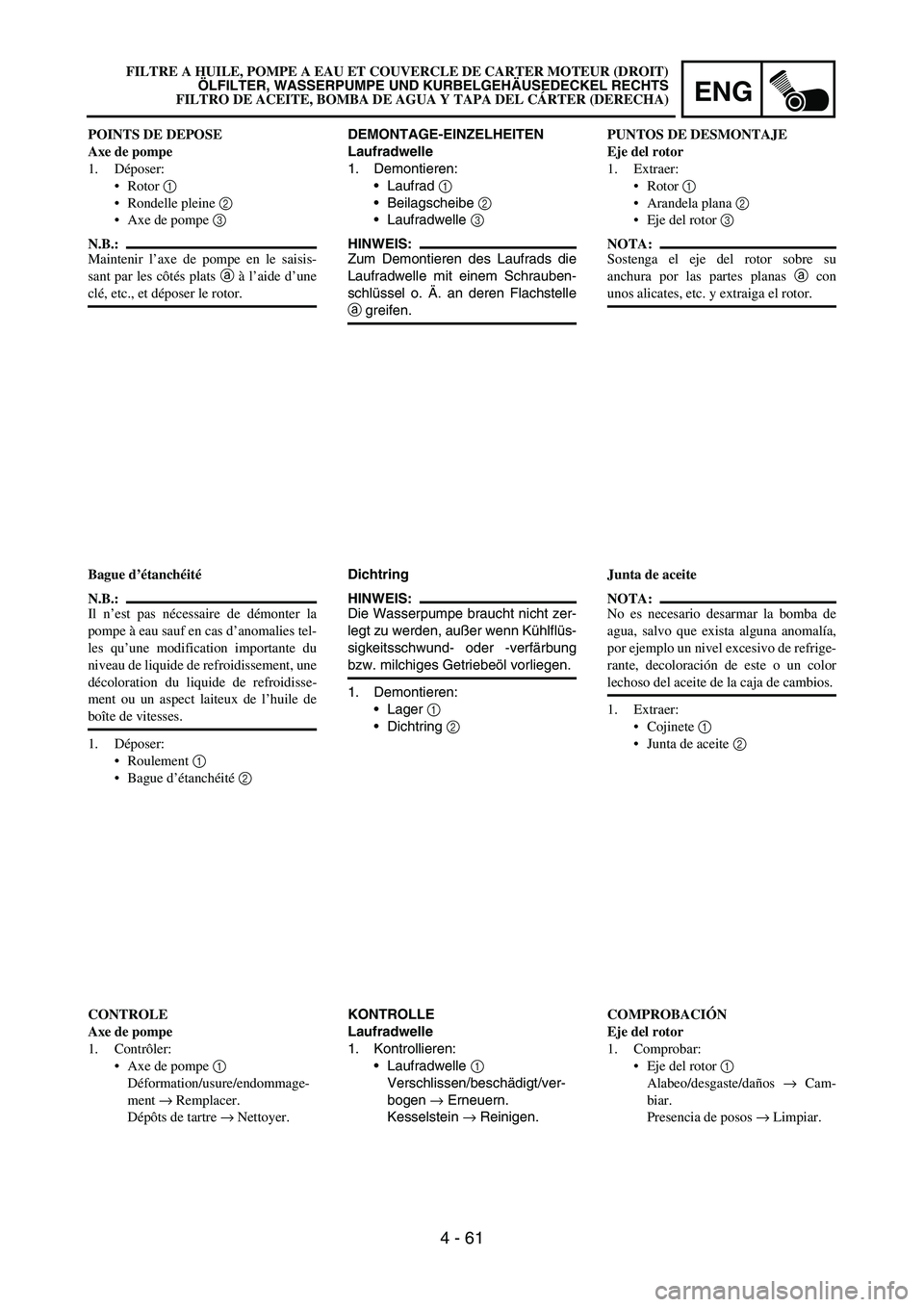

→ Reinigen. POINTS DE DEPOSE
Axe de pompe
1. Déposer:
Rotor 1
Rondelle pleine 2
Axe de pompe 3
N.B.:
Maintenir l’axe de pompe en le saisis-
sant par les côtés plats a à l’aide d’une
clé, etc., et déposer le rotor.
Bague d’étanchéité
N.B.:
Il n’est pas nécessaire de démonter la
pompe à eau sauf en cas d’anomalies tel-
les qu’une modification importante du
niveau de liquide de refroidissement, une
décoloration du liquide de refroidisse-
ment ou un aspect laiteux de l’huile de
boîte de vitesses.
1. Déposer:
Roulement 1
Bague d’étanchéité 2
CONTROLE
Axe de pompe
1. Contrôler:
Axe de pompe 1
Déformation/usure/endommage-
ment → Remplacer.
Dépôts de tartre → Nettoyer.PUNTOS DE DESMONTAJE
Eje del rotor
1. Extraer:
Rotor 1
Arandela plana 2
Eje del rotor 3
NOTA:
Sostenga el eje del rotor sobre su
anchura por las partes planas a con
unos alicates, etc. y extraiga el rotor.
Junta de aceite
NOTA:
No es necesario desarmar la bomba de
agua, salvo que exista alguna anomalía,
por ejemplo un nivel excesivo de refrige-
rante, decoloración de este o un color
lechoso del aceite de la caja de cambios.
1. Extraer:
Cojinete 1
Junta de aceite 2
COMPROBACIÓN
Eje del rotor
1. Comprobar:
Eje del rotor 1
Alabeo/desgaste/daños → Cam-
biar.
Presencia de posos → Limpiar. FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)

4 - 62
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)

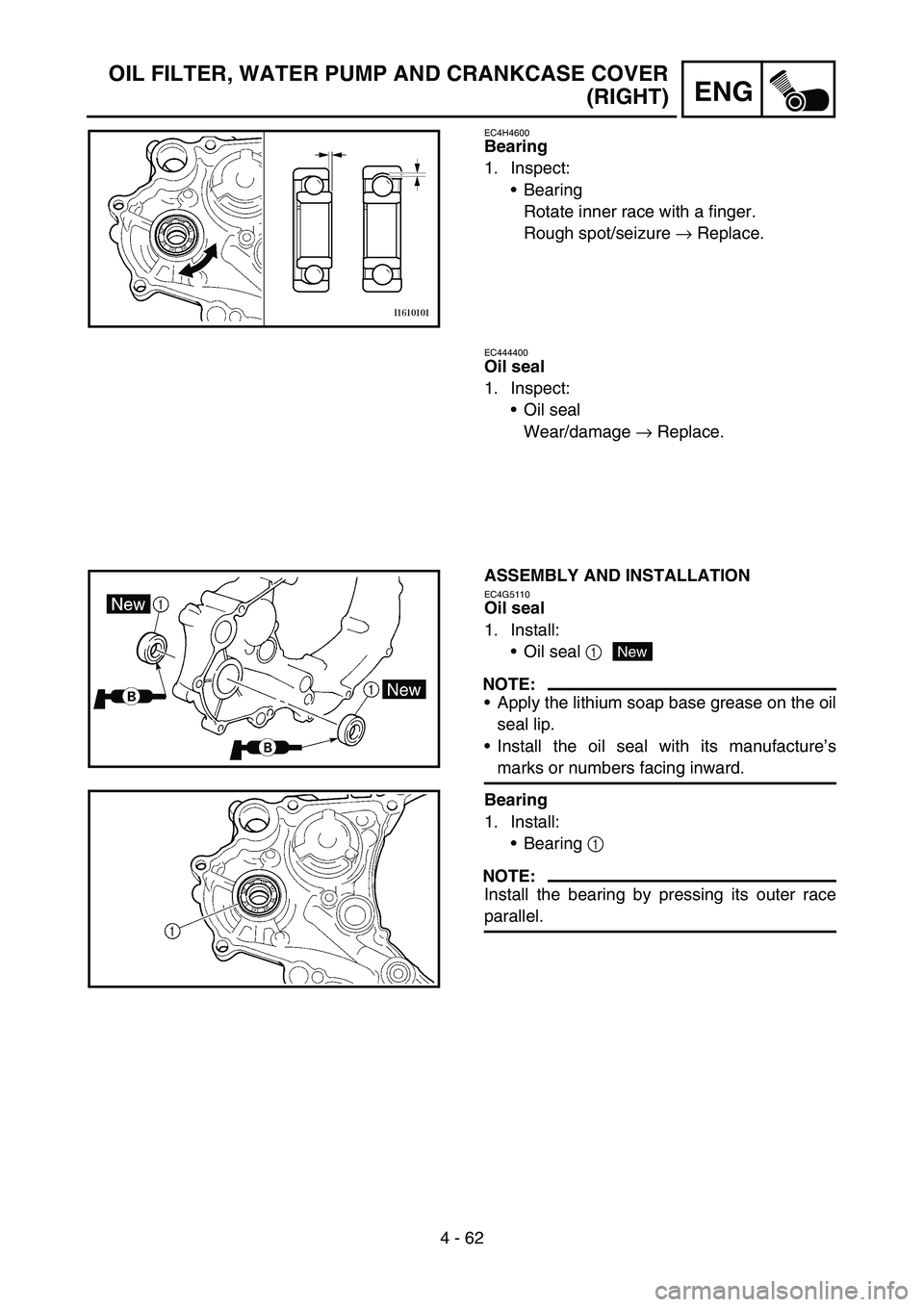

EC4H4600
Bearing
1. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
EC444400
Oil seal
1. Inspect:
Oil seal
Wear/damage → Replace.
ASSEMBLY AND INSTALLATION
EC4G5110
Oil seal
1. Install:
Oil seal 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the oil seal with its manufacture’s
marks or numbers facing inward.
Bearing
1. Install:
Bearing 1
NOTE:
Install the bearing by pressing its outer race
parallel.
New

ENG
4 - 62
Lager
1. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
Dichtring
1. Kontrollieren:
Dichtring
Verschlissen/beschädigt
→
Erneuern.
ZUSAMMENBAU UND MONTAGE
Dichtring
1. Montieren:
Dichtring
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer nach innen gerichtet
ist.
New
Lager
1. Montieren:
Lager
1
HINWEIS:
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken. Roulement

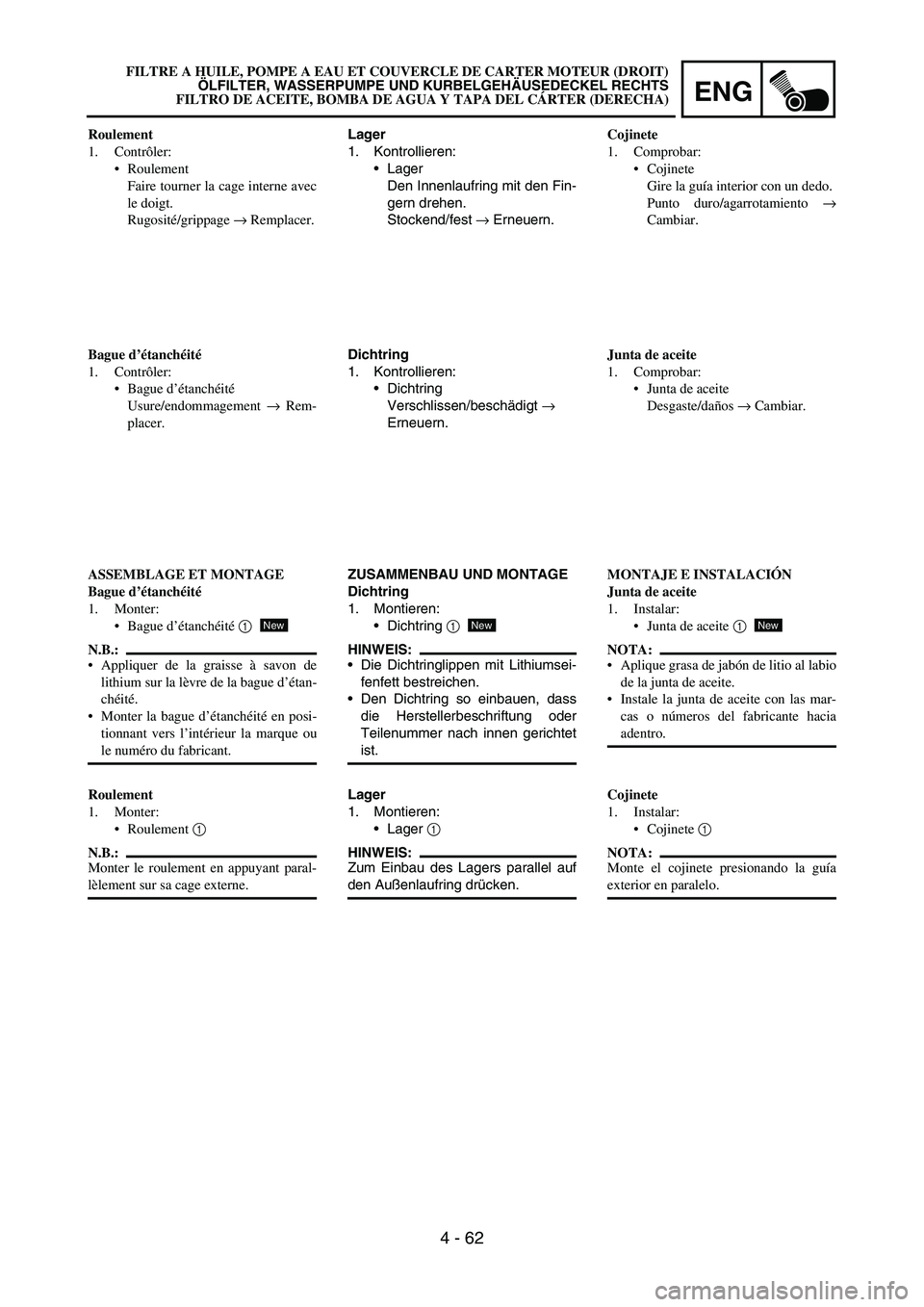

1. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
Bague d’étanchéité
1. Contrôler:
Bague d’étanchéité
Usure/endommagement → Rem-
placer.
ASSEMBLAGE ET MONTAGE
Bague d’étanchéité
1. Monter:
Bague d’étanchéité 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Monter la bague d’étanchéité en posi-
tionnant vers l’intérieur la marque ou
le numéro du fabricant.
New
Roulement
1. Monter:
Roulement 1
N.B.:
Monter le roulement en appuyant paral-
lèlement sur sa cage externe.Cojinete
1. Comprobar:
Cojinete
Gire la guía interior con un dedo.
Punto duro/agarrotamiento →
Cambiar.
Junta de aceite
1. Comprobar:
Junta de aceite
Desgaste/daños → Cambiar.
MONTAJE E INSTALACIÓN
Junta de aceite
1. Instalar:
Junta de aceite 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite.
Instale la junta de aceite con las mar-
cas o números del fabricante hacia
adentro.
New
Cojinete
1. Instalar:
Cojinete 1
NOTA:
Monte el cojinete presionando la guía
exterior en paralelo. FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)

4 - 63
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
EC4G5220
Impeller shaft
1. Install:
Impeller shaft 1
Plain washer 2
Impeller 3
NOTE:
Take care so that the oil seal lip is not dam-
aged or the spring does not slip off its posi-
tion.
When installing the impeller shaft, apply the
engine oil on the oil seal lip, bearing and
impeller shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width across
the flats a with spanners, etc. and install the
impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Crankcase cover (right)
1. Install:
Dowel pin 1
O-ring 2
Collar 3
Gasket 4
New
New
2. Install:
Crankcase cover (right) 1
Bolt 2
Bolt
NOTE:
Apply the engine oil on the impeller shaft
end.
When installing the crankcase cover onto the
crankcase, be sure that the impeller shaft
end 2 aligns with the balancer end slot 3.
Tighten the bolts in stage, using a crisscross
pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 63

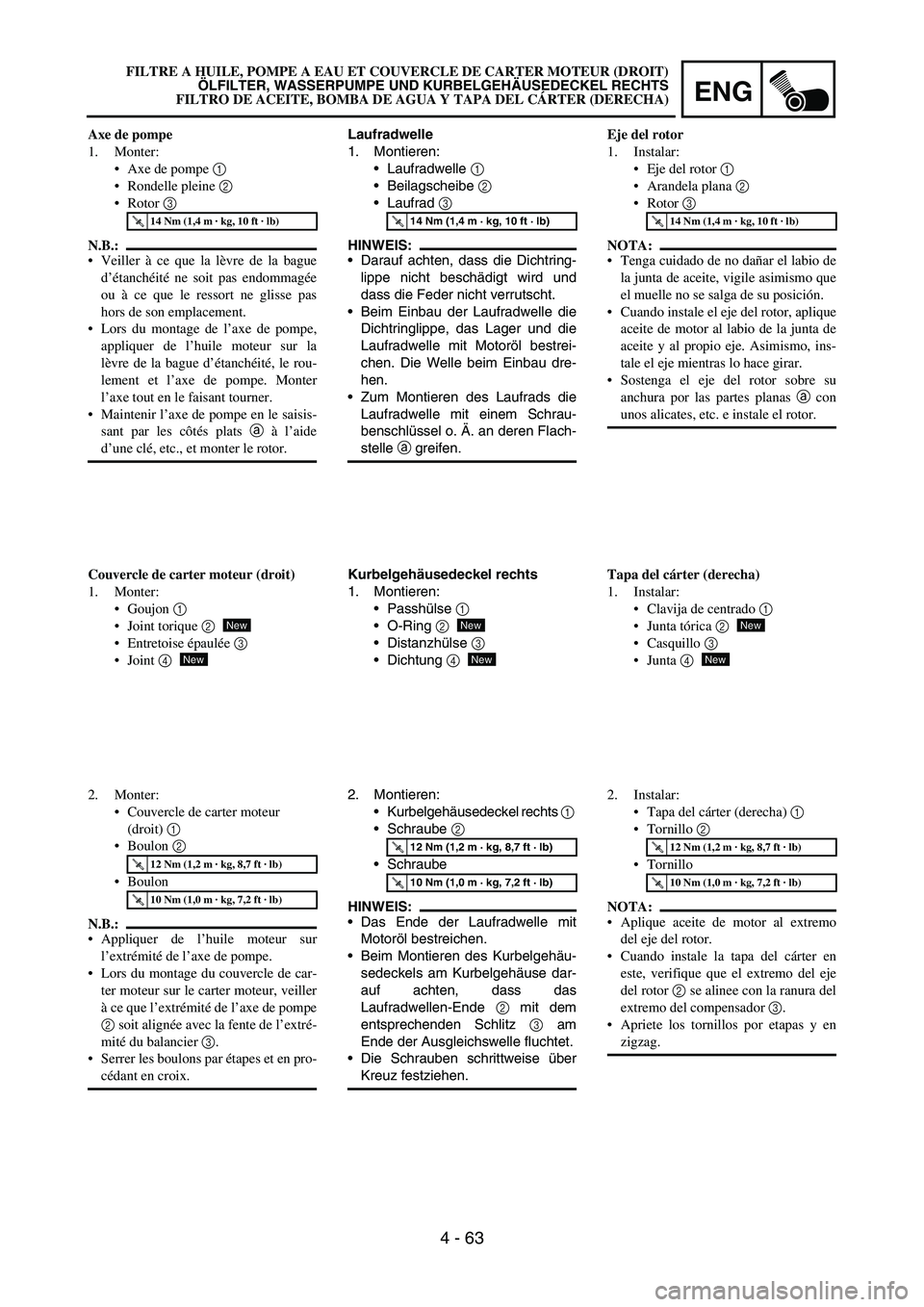

Laufradwelle
1. Montieren:
Laufradwelle
1
Beilagscheibe
2
Laufrad
3
HINWEIS:
Darauf achten, dass die Dichtring-
lippe nicht beschädigt wird und
dass die Feder nicht verrutscht.
Beim Einbau der Laufradwelle die
Dichtringlippe, das Lager und die
Laufradwelle mit Motoröl bestrei-
chen. Die Welle beim Einbau dre-
hen.
Zum Montieren des Laufrads die
Laufradwelle mit einem Schrau-
benschlüssel o. Ä. an deren Flach-
stelle
a greifen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Kurbelgehäusedeckel rechts
1. Montieren:
Passhülse
1
O-Ring
2
Distanzhülse
3
Dichtung
4
New
New
2. Montieren:
Kurbelgehäusedeckel rechts
1
Schraube
2
Schraube
HINWEIS:
Das Ende der Laufradwelle mit
Motoröl bestreichen.
Beim Montieren des Kurbelgehäu-
sedeckels am Kurbelgehäuse dar-
auf achten, dass das
Laufradwellen-Ende
2 mit dem
entsprechenden Schlitz
3 am
Ende der Ausgleichswelle fluchtet.
Die Schrauben schrittweise über
Kreuz festziehen.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Axe de pompe
1. Monter:
Axe de pompe 1
Rondelle pleine 2
Rotor 3
N.B.:
Veiller à ce que la lèvre de la bague
d’étanchéité ne soit pas endommagée
ou à ce que le ressort ne glisse pas
hors de son emplacement.
Lors du montage de l’axe de pompe,
appliquer de l’huile moteur sur la
lèvre de la bague d’étanchéité, le rou-
lement et l’axe de pompe. Monter
l’axe tout en le faisant tourner.
Maintenir l’axe de pompe en le saisis-
sant par les côtés plats a à l’aide
d’une clé, etc., et monter le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Couvercle de carter moteur (droit)
1. Monter:
Goujon 1
Joint torique 2
Entretoise épaulée 3
Joint 4
New
New
2. Monter:
Couvercle de carter moteur
(droit) 1
Boulon 2
Boulon
N.B.:
Appliquer de l’huile moteur sur
l’extrémité de l’axe de pompe.
Lors du montage du couvercle de car-
ter moteur sur le carter moteur, veiller
à ce que l’extrémité de l’axe de pompe
2 soit alignée avec la fente de l’extré-
mité du balancier 3.
Serrer les boulons par étapes et en pro-
cédant en croix.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Eje del rotor
1. Instalar:
Eje del rotor 1
Arandela plana 2
Rotor 3
NOTA:
Tenga cuidado de no dañar el labio de
la junta de aceite, vigile asimismo que
el muelle no se salga de su posición.
Cuando instale el eje del rotor, aplique
aceite de motor al labio de la junta de
aceite y al propio eje. Asimismo, ins-
tale el eje mientras lo hace girar.
Sostenga el eje del rotor sobre su
anchura por las partes planas a con
unos alicates, etc. e instale el rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Tapa del cárter (derecha)
1. Instalar:
Clavija de centrado 1
Junta tórica 2
Casquillo 3
Junta 4
New
New
2. Instalar:
Tapa del cárter (derecha) 1
Tornillo 2
Tornillo
NOTA:
Aplique aceite de motor al extremo
del eje del rotor.
Cuando instale la tapa del cárter en
este, verifique que el extremo del eje
del rotor 2 se alinee con la ranura del
extremo del compensador 3.
Apriete los tornillos por etapas y en
zigzag.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)

4 - 64
ENG

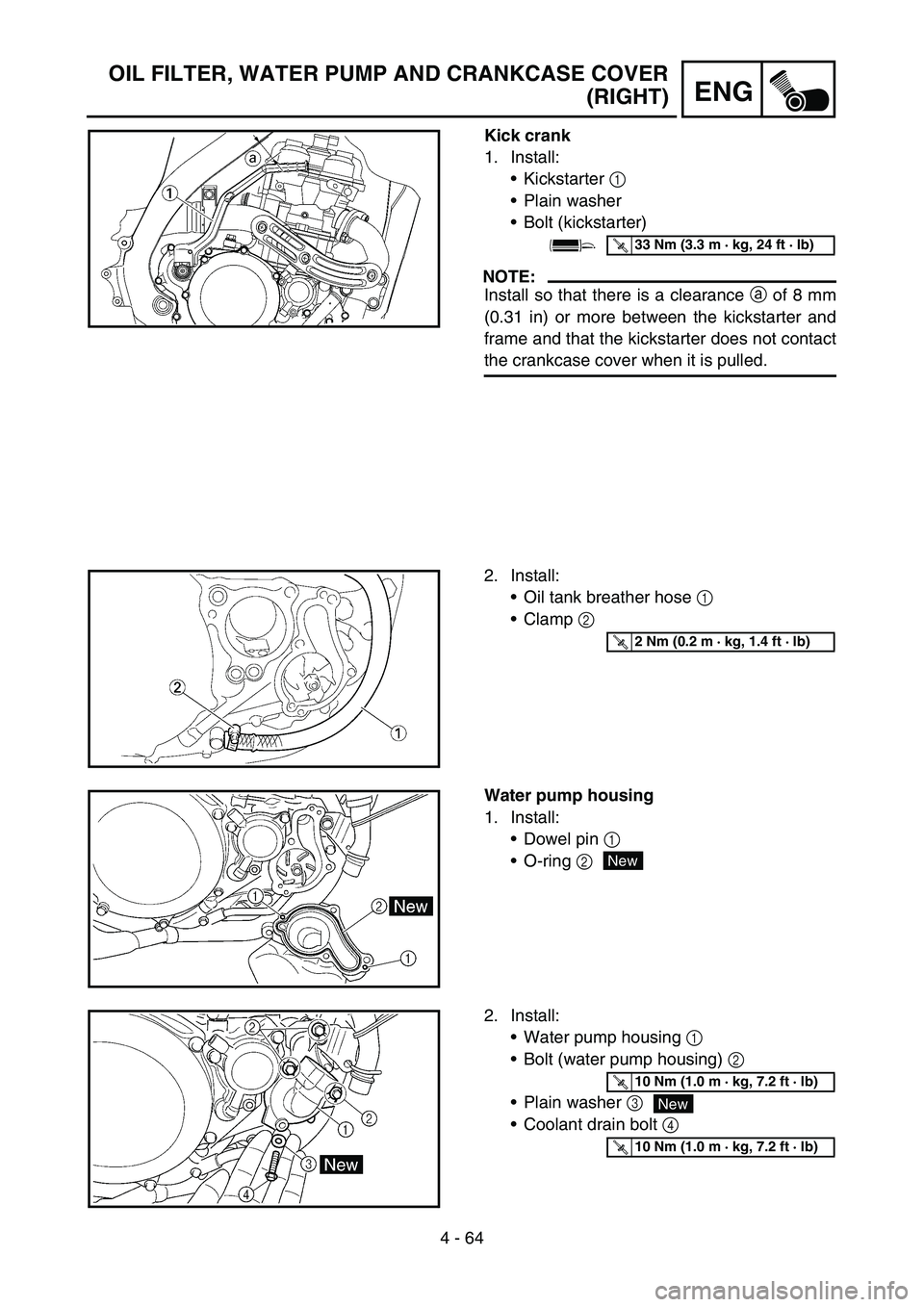

OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
Kick crank
1. Install:
Kickstarter 1
Plain washer
Bolt (kickstarter)
NOTE:
Install so that there is a clearance a of 8 mm
(0.31 in) or more between the kickstarter and
frame and that the kickstarter does not contact
the crankcase cover when it is pulled.
T R..33 Nm (3.3 m · kg, 24 ft · lb)
2. Install:
Oil tank breather hose 1
Clamp 2
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
Water pump housing
1. Install:
Dowel pin 1
O-ring 2
New
2. Install:
Water pump housing 1
Bolt (water pump housing) 2
Plain washer 3
Coolant drain bolt 4
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 64
Kickstarterhebel
1. Montieren:
Kickstarterhebel
1
Beilagscheibe
Kickstarterhebel-Schraube
HINWEIS:
Beim Einbau darauf achten, dass ein
Abstand
a von 8 mm (0,31 in) oder
mehr zwischen Kickstarterhebel und
Rahmen besteht und dass der Kick-
starterhebel nicht den Kurbelgehäu-
sedeckel berührt, wenn er gezogen
ist.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Montieren:
Öltank-Belüftungsschlauch
1
Schlauchschelle
2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
Wasserpumpengehäuse
1. Montieren:
Passhülse
1
O-Ring
2
New
2. Montieren:
Wasserpumpengehäuse
1
Wasserpumpengehäuse-
Schraube
2
Beilagscheibe
3
Kühlflüssigkeits-Ablass-
schraube
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Lanceur au pied
1. Monter:
Kick 1
Rondelle pleine
Boulon (kick)
N.B.:
A monter de sorte à avoir un jeu a de
8 mm (0,31 in) ou plus entre la pédale de
kick et le cadre, et de manière à ce que la
pédale de kick ne soit pas en contact
avec le couvercle de carter lorsqu’elle est
tirée.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Monter:
Durit de mise á l’air du réservoir
d’huile 1
Collier á pince 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
Carter de pompe à eau
1. Monter:
Goujon 1
Joint torique 2
New
2. Monter:
Carter de pompe à eau 1
Boulon (carter de pompe à eau)
2
Rondelle pleine 3
Boulon de vidange du liquide de
refroidissement 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Arranque a pedal
1. Instalar:
Pedal de arranque 1
Arandela plana
Tornillo (pedal de arranque)
NOTA:
Instálelos de forma que haya una holgura
mínima a de 8 mm (0,31 in) entre el
arranque a pedal y el bastidor, y de
forma que el arranque a pedal no entre
en contacto con la tapa del cárter cuando
se accione.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Instalar:
Tubo respiradero del depósito de
aceite 1
Brida 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
Carcasa de la bomba de agua
1. Instalar:
Clavija de centrado 1
Junta tórica 2
New
2. Instalar:
Carcasa de la bomba de agua 1
Tornillo (carcasa de la bomba de
agua) 2
Arandela plana 3
Tornillo de vaciado del refrige-
rante 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)

4 - 65
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
3. Install:
O-ring
Coolant pipe 1
Bolt (coolant pipe) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Oil filter
1. Install:
Oil filter 1
O-ring 2
Oil filter cover 3
Bolt (oil filter cover)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
