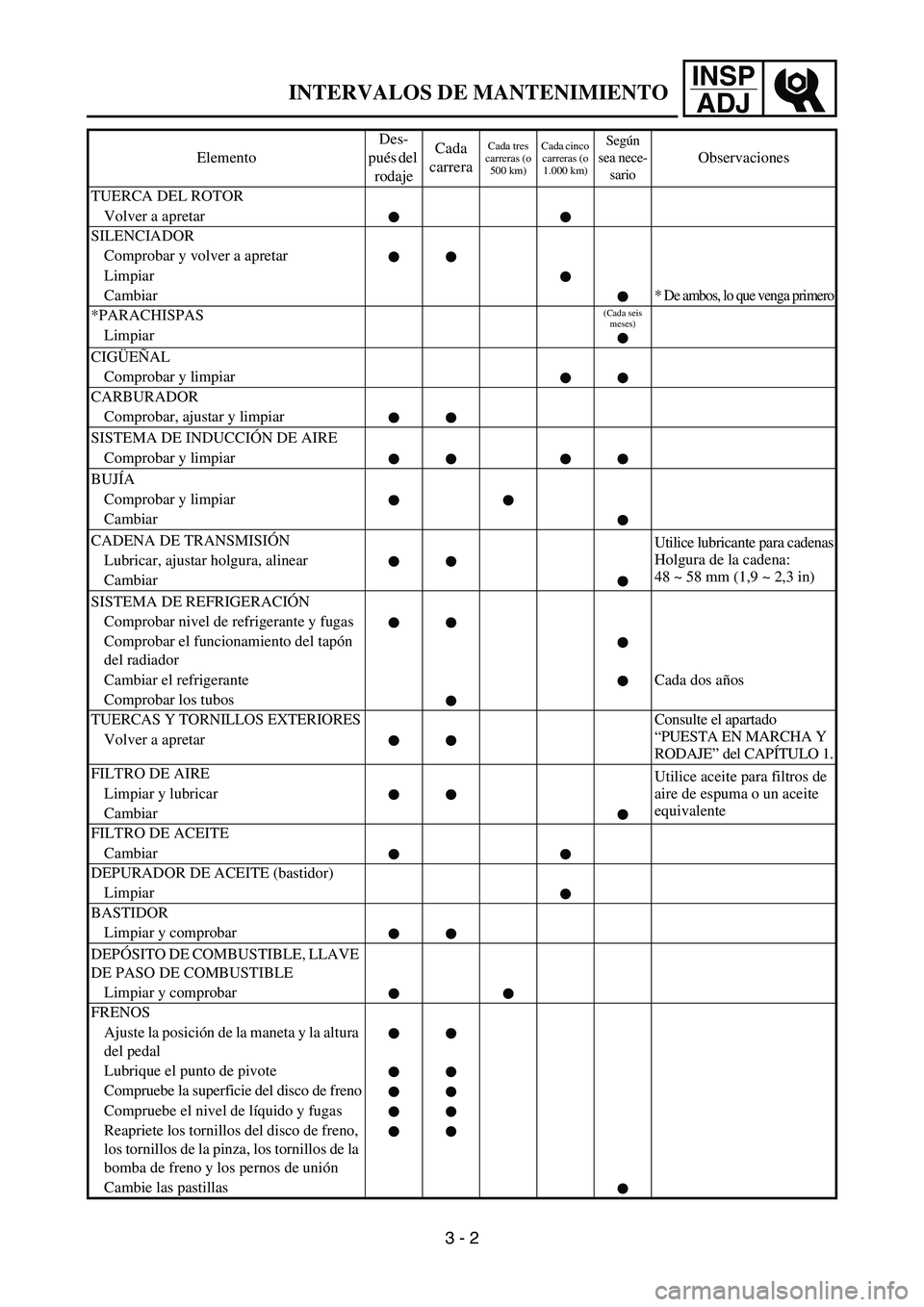

ESP YAMAHA WR 450F 2007 Repair Manual

INSP
ADJ
TUERCA DEL ROTOR
Volver a apretar
SILENCIADOR
Comprobar y volver a apretar
Limpiar
Cambiar
* De ambos, lo que venga primero
*PARACHISPAS(Cada seis
meses)
Limpiar
CIGÜEÑAL
Comprobar y limpiar
CARBURADOR
Comprobar, ajustar y limpiar
SISTEMA DE INDUCCIÓN DE AIRE
Comprobar y limpiar
BUJÍA
Comprobar y limpiar
Cambiar
CADENA DE TRANSMISIÓN
Utilice lubricante para cadenas
Holgura de la cadena:
48 ~ 58 mm (1,9 ~ 2,3 in) Lubricar, ajustar holgura, alinear
Cambiar
SISTEMA DE REFRIGERACIÓN
Comprobar nivel de refrigerante y fugas
Comprobar el funcionamiento del tapón
del radiador
Cambiar el refrigerante Cada dos años
Comprobar los tubos
TUERCAS Y TORNILLOS EXTERIORES Consulte el apartado
“PUESTA EN MARCHA Y
RODAJE” del CAPÍTULO 1. Volver a apretar
FILTRO DE AIRE
Utilice aceite para filtros de
aire de espuma o un aceite
equivalente Limpiar y lubricar
Cambiar
FILTRO DE ACEITE
Cambiar
DEPURADOR DE ACEITE (bastidor)
Limpiar
BASTIDOR
Limpiar y comprobar
DEPÓSITO DE COMBUSTIBLE, LLAVE
DE PASO DE COMBUSTIBLE
Limpiar y comprobar
FRENOS
Ajuste la posición de la maneta y la altura
del pedal
Lubrique el punto de pivote
Compruebe la superficie del disco de freno
Compruebe el nivel de líquido y fugas
Reapriete los tornillos del disco de freno,
los tornillos de la pinza, los tornillos de la
bomba de freno y los pernos de unión
Cambie las pastillasElementoDes-
pués del
rodajeCada
carrera
Cada tres
carreras (o
500 km)Cada cinco
carreras (o
1.000 km)Según
sea nece-
sario
Observaciones
INTERVALOS DE MANTENIMIENTO
3 - 2

INSP
ADJ

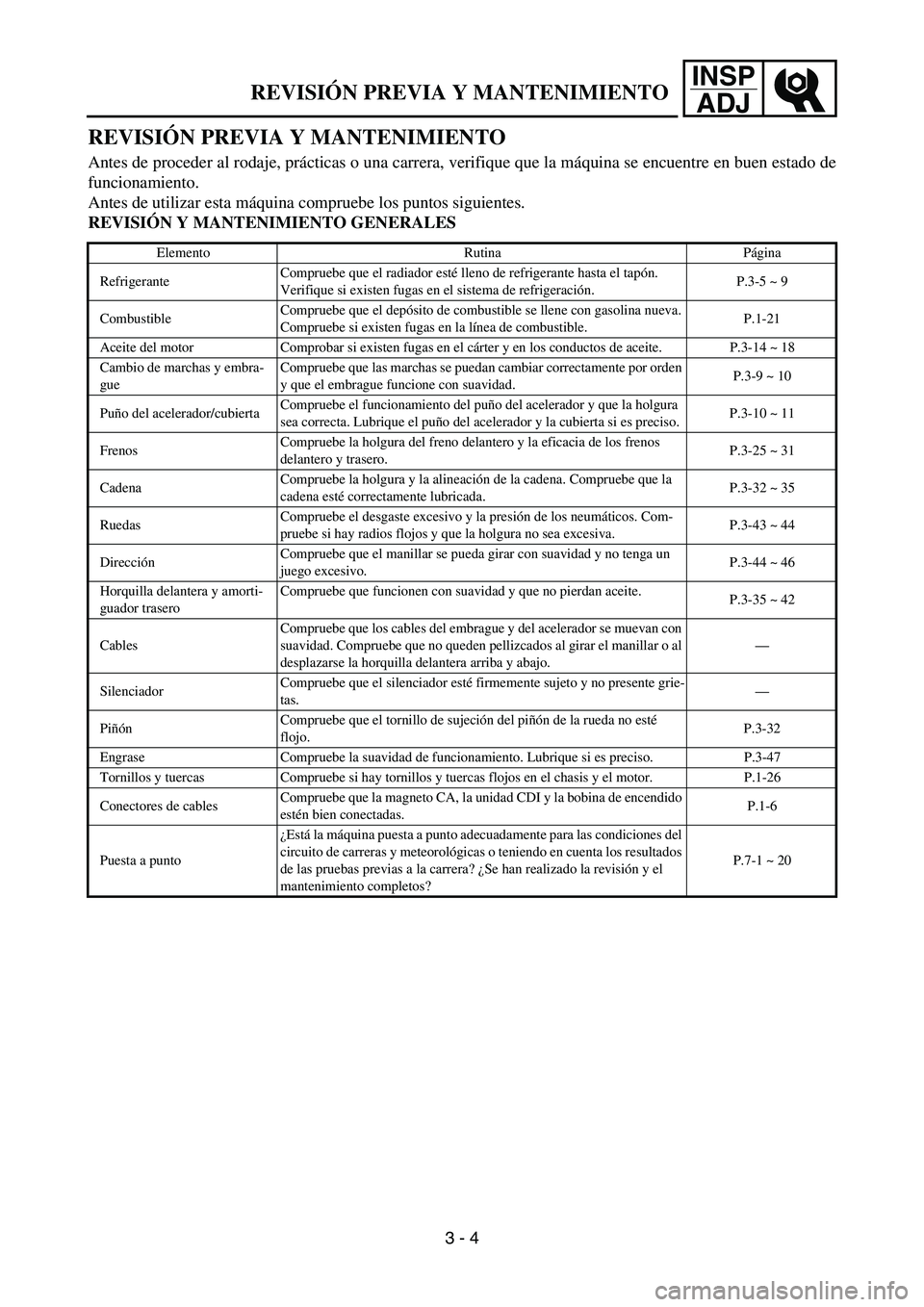

REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de
funcionamiento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el tapón.
Verifique si existen fugas en el sistema de refrigeración.P.3-5 ~ 9
CombustibleCompruebe que el depósito de combustible se llene con gasolina nueva.
Compruebe si existen fugas en la línea de combustible.P.1-21
Aceite del motor Comprobar si existen fugas en el cárter y en los conductos de aceite. P.3-14 ~ 18
Cambio de marchas y embra-
gueCompruebe que las marchas se puedan cambiar correctamente por orden
y que el embrague funcione con suavidad. P.3-9 ~ 10
Puño del acelerador/cubiertaCompruebe el funcionamiento del puño del acelerador y que la holgura
sea correcta. Lubrique el puño del acelerador y la cubierta si es preciso.P.3-10 ~ 11
FrenosCompruebe la holgura del freno delantero y la eficacia de los frenos
delantero y trasero.P.3-25 ~ 31
CadenaCompruebe la holgura y la alineación de la cadena. Compruebe que la
cadena esté correctamente lubricada.P.3-32 ~ 35
RuedasCompruebe el desgaste excesivo y la presión de los neumáticos. Com-
pruebe si hay radios flojos y que la holgura no sea excesiva.P.3-43 ~ 44
DirecciónCompruebe que el manillar se pueda girar con suavidad y no tenga un
juego excesivo.P.3-44 ~ 46
Horquilla delantera y amorti-
guador traseroCompruebe que funcionen con suavidad y que no pierdan aceite.
P.3-35 ~ 42
CablesCompruebe que los cables del embrague y del acelerador se muevan con
suavidad. Compruebe que no queden pellizcados al girar el manillar o al
desplazarse la horquilla delantera arriba y abajo.—
SilenciadorCompruebe que el silenciador esté firmemente sujeto y no presente grie-
tas.—
PiñónCompruebe que el tornillo de sujeción del piñón de la rueda no esté
flojo.P.3-32
Engrase Compruebe la suavidad de funcionamiento. Lubrique si es preciso. P.3-47
Tornillos y tuercas Compruebe si hay tornillos y tuercas flojos en el chasis y el motor. P.1-26
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de encendido
estén bien conectadas.P.1-6
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las condiciones del
circuito de carreras y meteorológicas o teniendo en cuenta los resultados
de las pruebas previas a la carrera? ¿Se han realizado la revisión y el
mantenimiento completos?P.7-1 ~ 20
REVISIÓN PREVIA Y MANTENIMIENTO
3 - 4

INSP
ADJ
8. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène
glycol de haute qualité
contenant un agent
anticorrosion pour
moteurs en aluminium
Liquide de refroidissement
1 et eau
(eau douce) 2 dosage du
mélange:
50%/50%
Quantité de liquide de
refroidissement:
1,0 L (0,88 Imp qt,
1,06 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux.
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments.
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement.
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
9. Monter:
Bouchon de radiateur
Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
10. Contrôler:
Niveau du liquide de refroidisse-
ment
Niveau du liquide de refroidisse-
ment bas → Ajouter du liquide de
refroidissement.

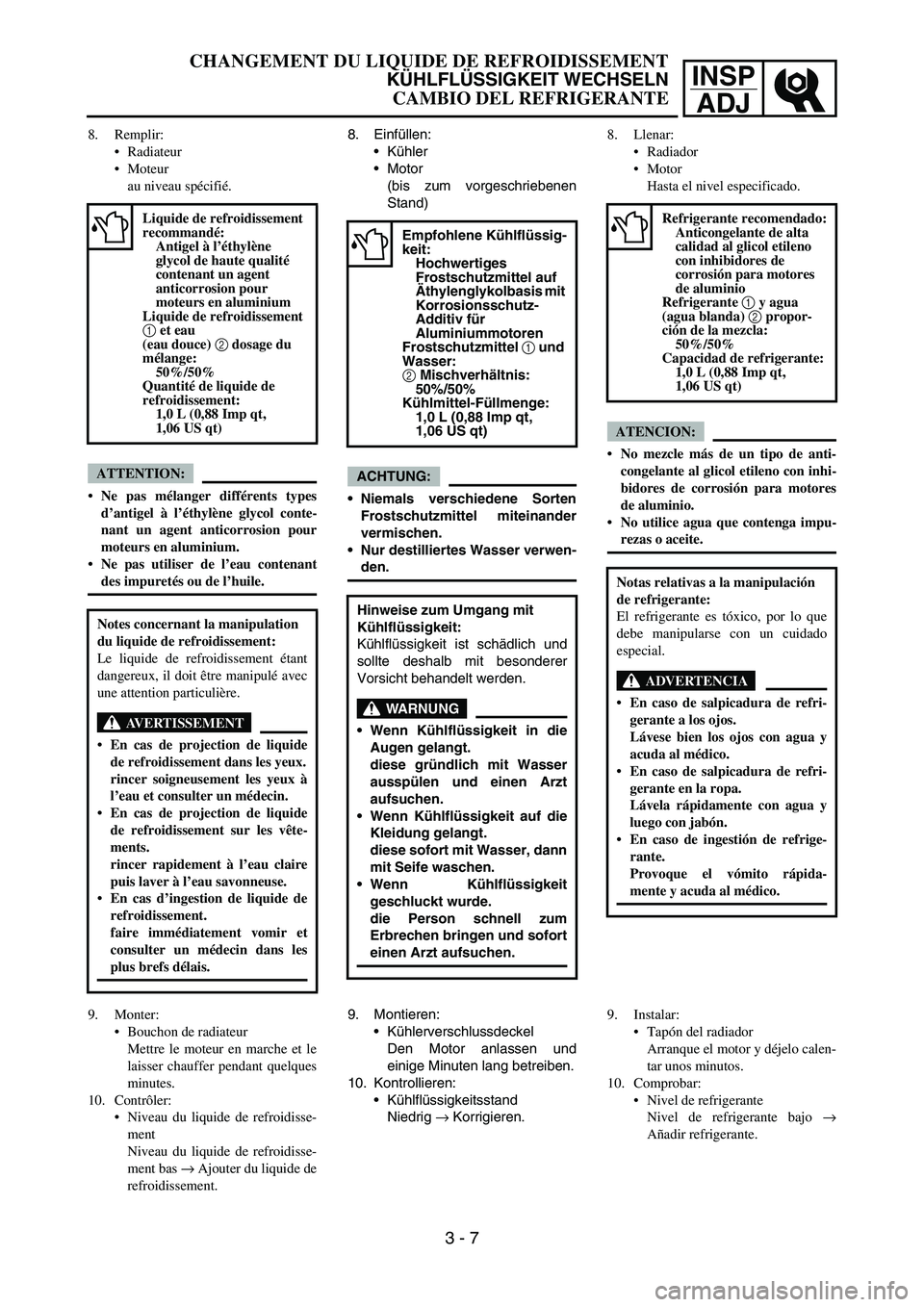

CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
CAMBIO DEL REFRIGERANTE
3 - 7
8. Einfüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Nur destilliertes Wasser verwen-
den.
Empfohlene Kühlflüssig-
keit:
Hochwertiges
Frostschutzmittel auf
Äthylenglykolbasis mit
Korrosionsschutz-
Additiv für
Aluminiummotoren
Frostschutzmittel 1 und
Wasser:
2 Mischverhältnis:
50%/50%
Kühlmittel-Füllmenge:
1,0 L (0,88 Imp qt,
1,06 US qt)
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde.
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.
9. Montieren:
Kühlerverschlussdeckel
Den Motor anlassen und
einige Minuten lang betreiben.
10. Kontrollieren:
Kühlflüssigkeitsstand
Niedrig
→ Korrigieren.8. Llenar:
Radiador
Motor
Hasta el nivel especificado.
ATENCION:
No mezcle más de un tipo de anti-
congelante al glicol etileno con inhi-
bidores de corrosión para motores
de aluminio.
No utilice agua que contenga impu-
rezas o aceite.
Refrigerante recomendado:
Anticongelante de alta
calidad al glicol etileno
con inhibidores de
corrosión para motores
de aluminio
Refrigerante 1 y agua
(agua blanda) 2 propor-
ción de la mezcla:
50%/50%
Capacidad de refrigerante:
1,0 L (0,88 Imp qt,
1,06 US qt)
Notas relativas a la manipulación
de refrigerante:
El refrigerante es tóxico, por lo que
debe manipularse con un cuidado
especial.
ADVERTENCIA
En caso de salpicadura de refri-
gerante a los ojos.
Lávese bien los ojos con agua y
acuda al médico.
En caso de salpicadura de refri-
gerante en la ropa.
Lávela rápidamente con agua y
luego con jabón.
En caso de ingestión de refrige-
rante.
Provoque el vómito rápida-
mente y acuda al médico.
9. Instalar:
Tapón del radiador
Arranque el motor y déjelo calen-
tar unos minutos.
10. Comprobar:
Nivel de refrigerante
Nivel de refrigerante bajo →
Añadir refrigerante.

INSP
ADJ

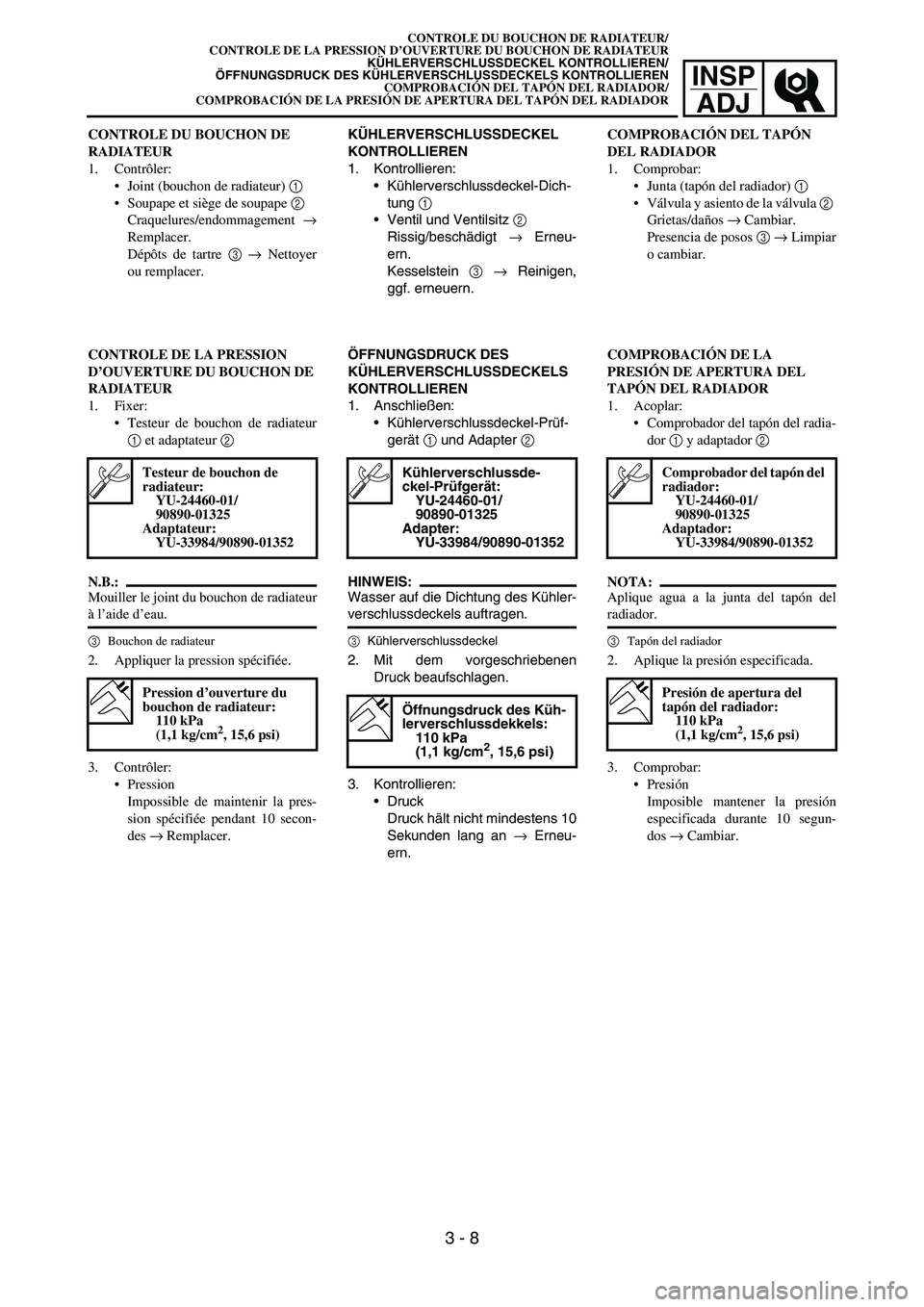

CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLE DU BOUCHON DE RADIATEUR/
CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DE RADIATEUR
KÜHLERVERSCHLUSSDECKEL KONTROLLIEREN/
ÖFFNUNGSDRUCK DES KÜHLERVERSCHLUSSDECKELS KONTROLLIEREN
COMPROBACIÓN DEL TAPÓN DEL RADIADOR/
COMPROBACIÓN DE LA PRESIÓN DE APERTURA DEL TAPÓN DEL RADIADOR
3 - 8
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlussdeckel-Dich-
tung
1
Ventil und Ventilsitz
2
Rissig/beschädigt
→ Erneu-
ern.
Kesselstein
3
→ Reinigen,
ggf. erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlussdeckels auftragen.
3Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Erneu-
ern.
Kühlerverschlussde-
ckel-Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/90890-01352
Öffnungsdruck des Küh-
lerverschlussdekkels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar:
Junta (tapón del radiador) 1
Válvula y asiento de la válvula 2
Grietas/daños → Cambiar.
Presencia de posos 3 → Limpiar
o cambiar.
COMPROBACIÓN DE LA
PRESIÓN DE APERTURA DEL
TAPÓN DEL RADIADOR
1. Acoplar:
Comprobador del tapón del radia-
dor 1 y adaptador 2
NOTA:
Aplique agua a la junta del tapón del
radiador.
3
Tapón del radiador
2. Aplique la presión especificada.
3. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Cambiar.
Comprobador del tapón del
radiador:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión de apertura del
tapón del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)

INSP
ADJ

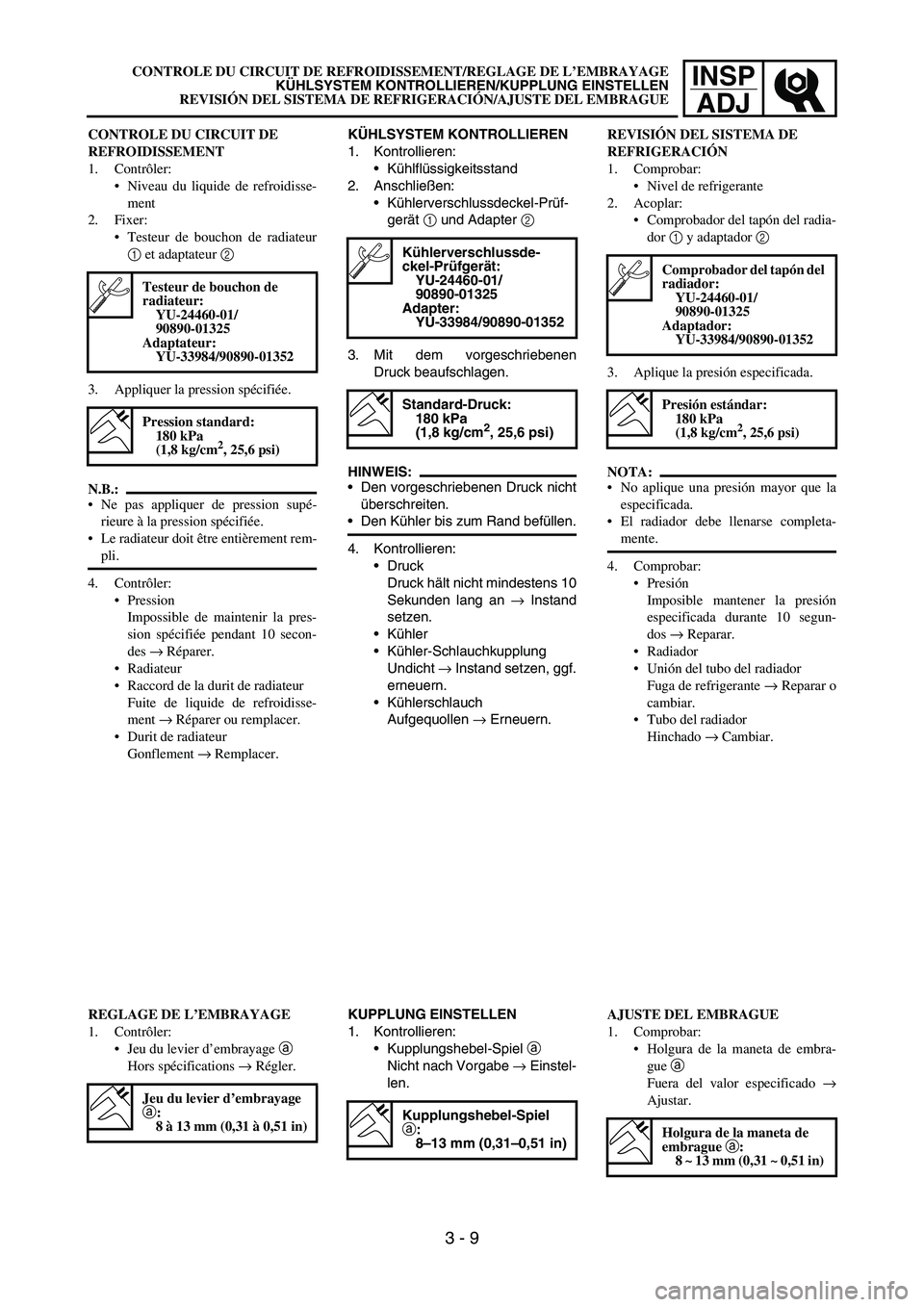

CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur
Raccord de la durit de radiateur
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Durit de radiateur
Gonflement → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
CONTROLE DU CIRCUIT DE REFROIDISSEMENT/REGLAGE DE L’EMBRAYAGE
KÜHLSYSTEM KONTROLLIEREN/KUPPLUNG EINSTELLEN
REVISIÓN DEL SISTEMA DE REFRIGERACIÓN/AJUSTE DEL EMBRAGUE
3 - 9
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Instand
setzen.
Kühler
Kühler-Schlauchkupplung
Undicht
→ Instand setzen, ggf.
erneuern.
Kühlerschlauch
Aufgequollen
→ Erneuern.
Kühlerverschlussde-
ckel-Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
Kupplungshebel-Spiel
a:
8–13 mm (0,31–0,51 in)
REVISIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Comprobar:
Nivel de refrigerante
2. Acoplar:
Comprobador del tapón del radia-
dor 1 y adaptador 2
3. Aplique la presión especificada.
NOTA:
No aplique una presión mayor que la
especificada.
El radiador debe llenarse completa-
mente.
4. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Reparar.
Radiador
Unión del tubo del radiador
Fuga de refrigerante → Reparar o
cambiar.
Tubo del radiador
Hinchado → Cambiar.
Comprobador del tapón del
radiador:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
AJUSTE DEL EMBRAGUE
1. Comprobar:
Holgura de la maneta de embra-
gue a
Fuera del valor especificado →
Ajustar.
Holgura de la maneta de
embrague a:
8 ~ 13 mm (0,31 ~ 0,51 in)

INSP
ADJ

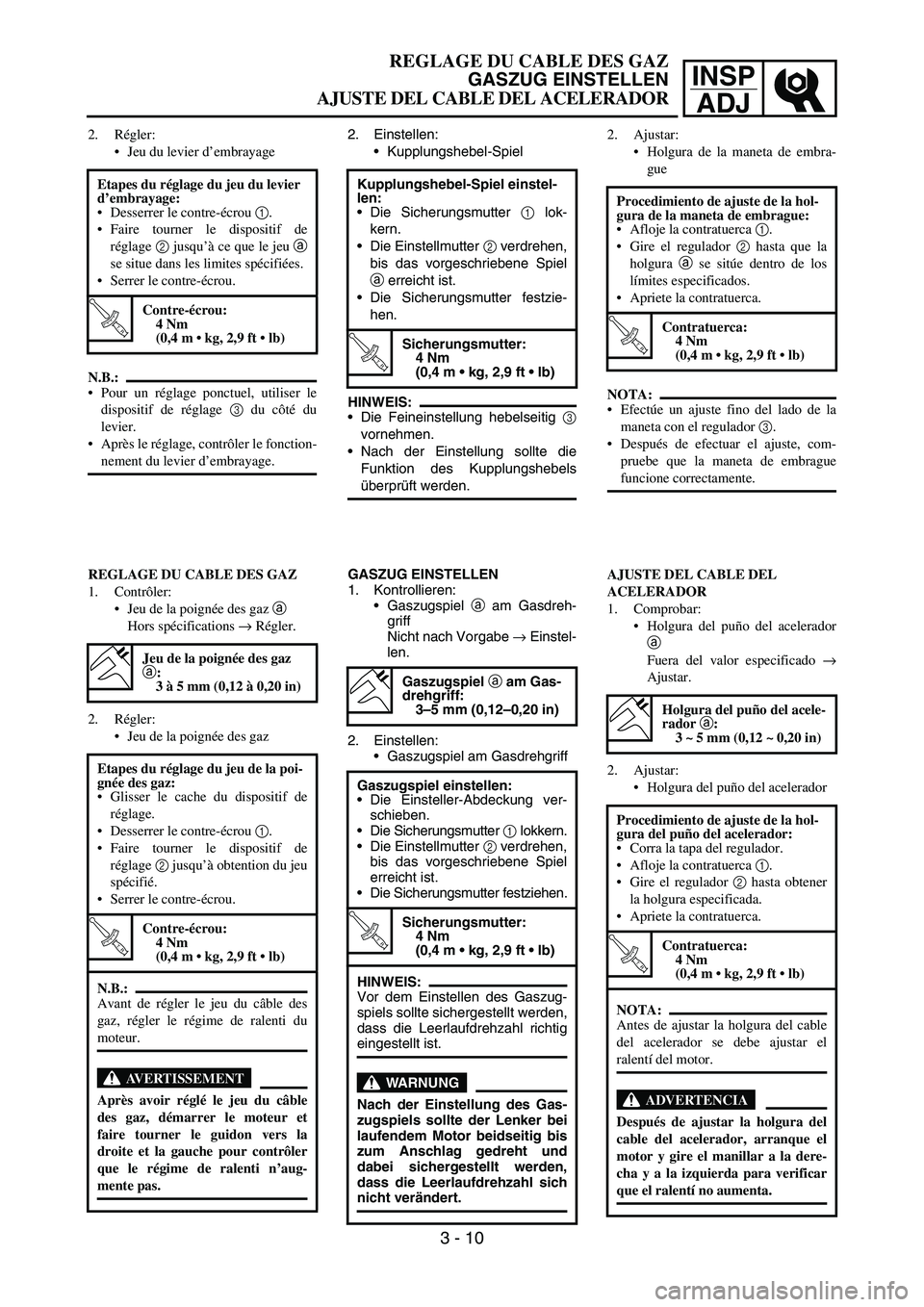

2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 3 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Régler.
2. Régler:
Jeu de la poignée des gaz
Jeu de la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
REGLAGE DU CABLE DES GAZ
GASZUG EINSTELLEN
AJUSTE DEL CABLE DEL ACELERADOR
3 - 10
2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Die Feineinstellung hebelseitig
3
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Kupplungshebel-Spiel einstel-
len:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
GASZUG EINSTELLEN
1. Kontrollieren:
Gaszugspiel
a am Gasdreh-
griff
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Gaszugspiel am Gasdrehgriff
Gaszugspiel a am Gas-
drehgriff:
3–5 mm (0,12–0,20 in)
Gaszugspiel einstellen:
Die Einsteller-Abdeckung ver-
schieben.
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festziehen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte sichergestellt werden,
dass die Leerlaufdrehzahl richtig
eingestellt ist.
WARNUNG
Nach der Einstellung des Gas-
zugspiels sollte der Lenker bei
laufendem Motor beidseitig bis
zum Anschlag gedreht und
dabei sichergestellt werden,
dass die Leerlaufdrehzahl sich
nicht verändert.
2. Ajustar:
Holgura de la maneta de embra-
gue
NOTA:
Efectúe un ajuste fino del lado de la
maneta con el regulador 3.
Después de efectuar el ajuste, com-
pruebe que la maneta de embrague
funcione correctamente. Procedimiento de ajuste de la hol-
gura de la maneta de embrague:
Afloje la contratuerca 1.
Gire el regulador 2 hasta que la
holgura a se sitúe dentro de los
límites especificados.
Apriete la contratuerca.
T R..
Contratuerca:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
AJUSTE DEL CABLE DEL
ACELERADOR
1. Comprobar:
Holgura del puño del acelerador
a
Fuera del valor especificado →
Ajustar.
2. Ajustar:
Holgura del puño del acelerador
Holgura del puño del acele-
rador a:
3 ~ 5 mm (0,12 ~ 0,20 in)
Procedimiento de ajuste de la hol-
gura del puño del acelerador:
Corra la tapa del regulador.
Afloje la contratuerca 1.
Gire el regulador 2 hasta obtener
la holgura especificada.
Apriete la contratuerca.
T R..
Contratuerca:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
NOTA:
Antes de ajustar la holgura del cable
del acelerador se debe ajustar el
ralentí del motor.
ADVERTENCIA
Después de ajustar la holgura del
cable del acelerador, arranque el
motor y gire el manillar a la dere-
cha y a la izquierda para verificar
que el ralentí no aumenta.

INSP
ADJ

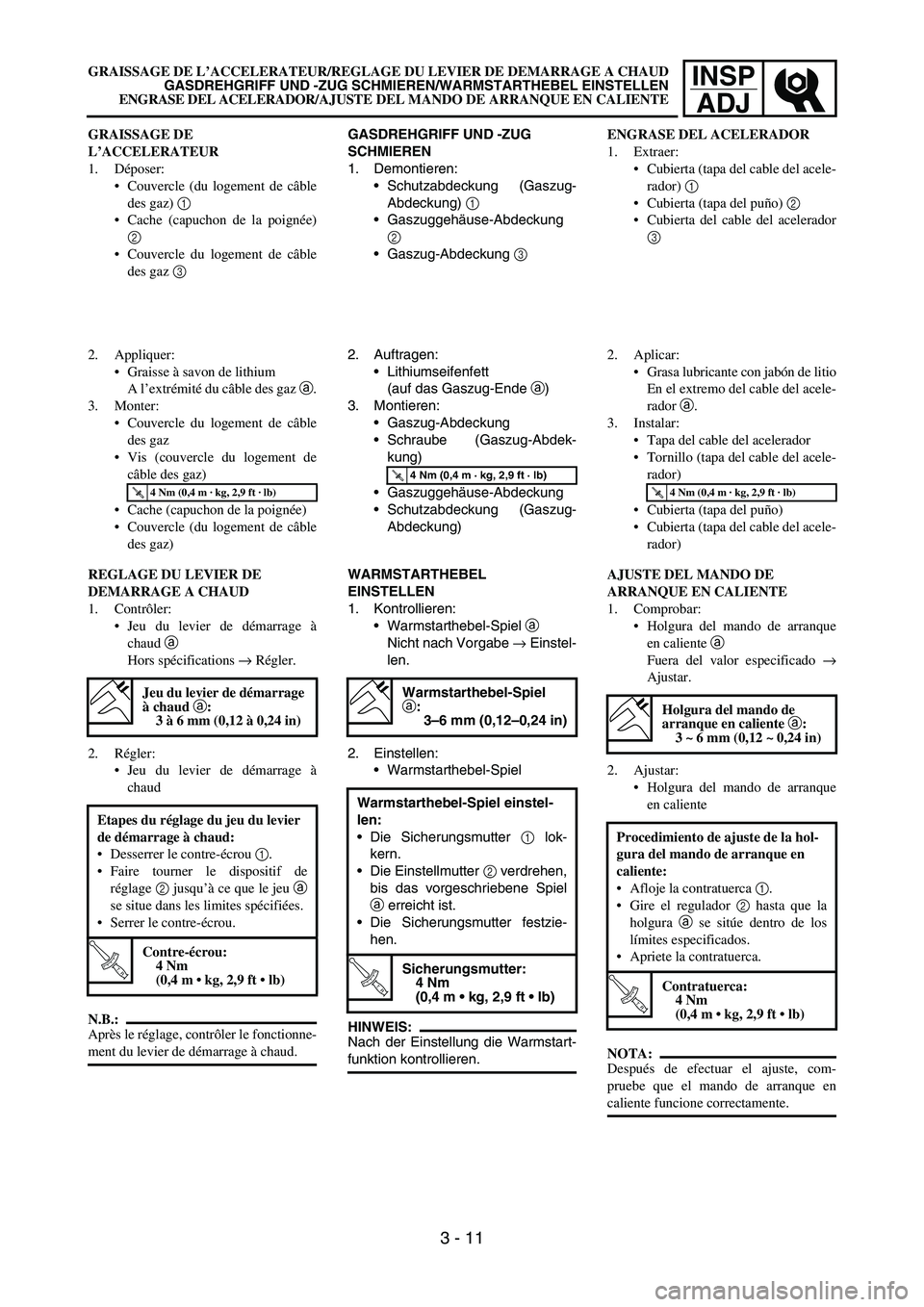

GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Couvercle du logement de câble
des gaz 3
2. Appliquer:
Graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Couvercle du logement de câble
des gaz
Vis (couvercle du logement de
câble des gaz)
Cache (capuchon de la poignée)
Couvercle (du logement de câble
des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Régler.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
Jeu du levier de démarrage
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
GRAISSAGE DE L’ACCELERATEUR/REGLAGE DU LEVIER DE DEMARRAGE A CHAUD
GASDREHGRIFF UND -ZUG SCHMIEREN/WARMSTARTHEBEL EINSTELLEN
ENGRASE DEL ACELERADOR/AJUSTE DEL MANDO DE ARRANQUE EN CALIENTE
3 - 11
GASDREHGRIFF UND -ZUG
SCHMIEREN
1. Demontieren:
Schutzabdeckung (Gaszug-
Abdeckung)
1
Gaszuggehäuse-Abdeckung
2
Gaszug-Abdeckung
3
2. Auftragen:
Lithiumseifenfett
(auf das Gaszug-Ende
a)
3. Montieren:
Gaszug-Abdeckung
Schraube (Gaszug-Abdek-
kung)
Gaszuggehäuse-Abdeckung
Schutzabdeckung (Gaszug-
Abdeckung)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
WARMSTARTHEBEL
EINSTELLEN
1. Kontrollieren:
Warmstarthebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Warmstarthebel-Spiel
HINWEIS:
Nach der Einstellung die Warmstart-
funktion kontrollieren.
Warmstarthebel-Spiel
a:
3–6 mm (0,12–0,24 in)
Warmstarthebel-Spiel einstel-
len:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
ENGRASE DEL ACELERADOR
1. Extraer:
Cubierta (tapa del cable del acele-
rador) 1
Cubierta (tapa del puño) 2
Cubierta del cable del acelerador
3
2. Aplicar:
Grasa lubricante con jabón de litio
En el extremo del cable del acele-
rador a.
3. Instalar:
Tapa del cable del acelerador
Tornillo (tapa del cable del acele-
rador)
Cubierta (tapa del puño)
Cubierta (tapa del cable del acele-
rador)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE
1. Comprobar:
Holgura del mando de arranque
en caliente a
Fuera del valor especificado →
Ajustar.
2. Ajustar:
Holgura del mando de arranque
en caliente
NOTA:
Después de efectuar el ajuste, com-
pruebe que el mando de arranque en
caliente funcione correctamente.
Holgura del mando de
arranque en caliente a:
3 ~ 6 mm (0,12 ~ 0,24 in)
Procedimiento de ajuste de la hol-
gura del mando de arranque en
caliente:
Afloje la contratuerca 1.
Gire el regulador 2 hasta que la
holgura a se sitúe dentro de los
límites especificados.
Apriete la contratuerca.
T R..
Contratuerca:
4 Nm
(0,4 m  kg, 2,9 ft  lb)

INSP
ADJ
NETTOYAGE DU FILTRE A AIR
N.B.:
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
ATTENTION:
Ne jamais faire tourner un moteur
lorsque l’élément du boîtier du filtre à
air n’est pas en place. Des crasses et
des poussières pourraient pénétrer
dans le moteur et provoquer son usure
prématurée et d’éventuels dommages.
1. Ouvrir le couvercle du boîtier de fil-
tre à air 1
N.B.:
Desserrer la vis rapide 2 et tirer dessus
pour ouvrir le couvercle du boîtier de fil-
tre à air.
2. Décrocher:
Fixation 1
3. Déposer:
Elément du boîtier de filtre à air
1
Guide de filtre 2
4. Nettoyer:
Elément du boîtier de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de sol-
vant en pressant l’élément.
NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LIMPIEZA DEL FILTRO DE AIRE
3 - 12
LUFTFILTER REINIGEN
HINWEIS:
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor früh-
zeitigen Motorschäden und -ver-
schleiß.
ACHTUNG:
Der Motor darf unter keinen
Umständen mit ausgebautem Luft-
filter betrieben werden, da ungefil-

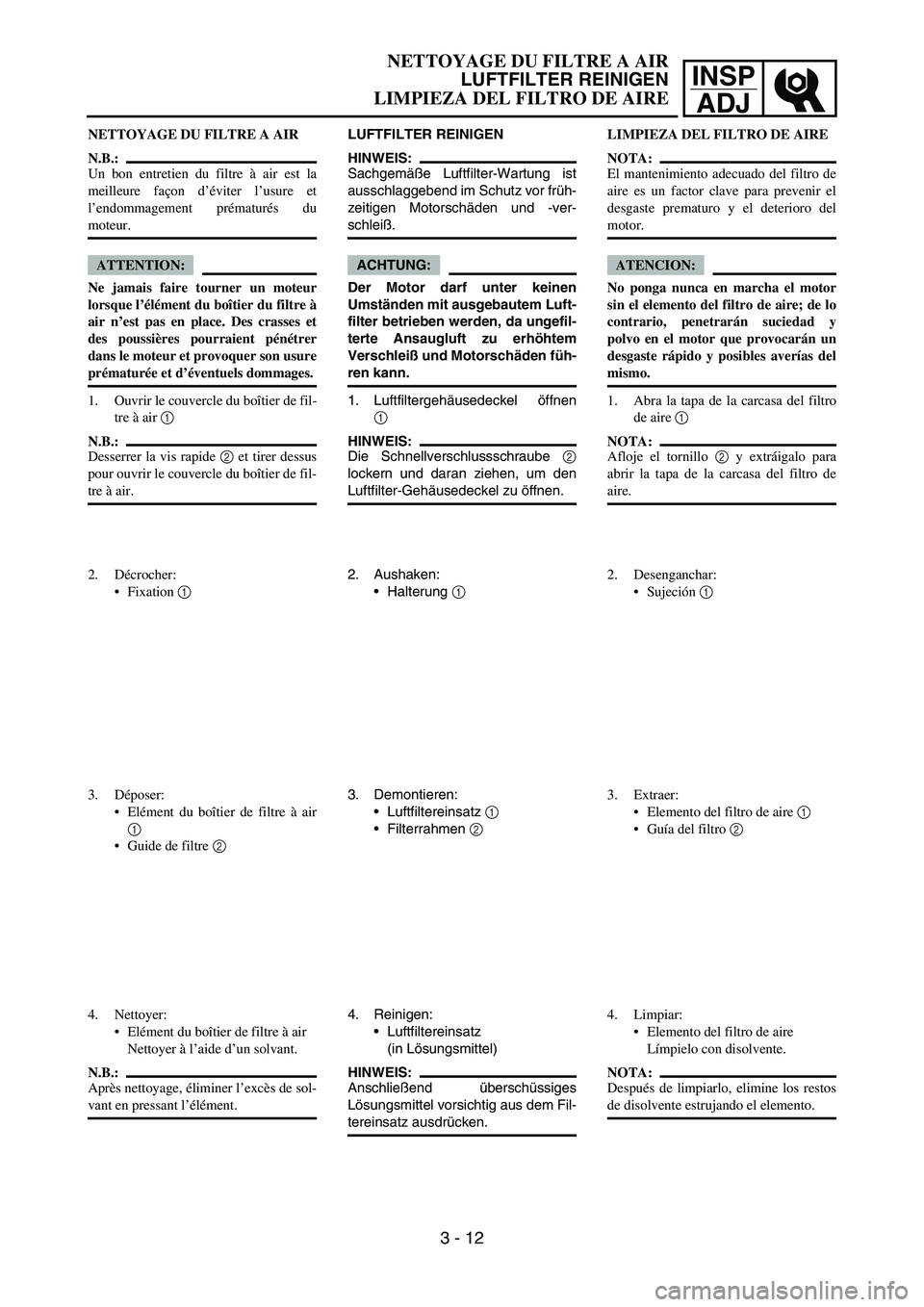

terte Ansaugluft zu erhöhtem
Verschleiß und Motorschäden füh-
ren kann.
1. Luftfiltergehäusedeckel öffnen
1
HINWEIS:
Die Schnellverschlussschraube
2
lockern und daran ziehen, um den
Luftfilter-Gehäusedeckel zu öffnen.
2. Aushaken:
Halterung
1
3. Demontieren:
Luftfiltereinsatz
1
Filterrahmen
2
4. Reinigen:
Luftfiltereinsatz
(in Lösungsmittel)
HINWEIS:
Anschließend überschüssiges
Lösungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.LIMPIEZA DEL FILTRO DE AIRE
NOTA:
El mantenimiento adecuado del filtro de
aire es un factor clave para prevenir el
desgaste prematuro y el deterioro del
motor.
ATENCION:
No ponga nunca en marcha el motor
sin el elemento del filtro de aire; de lo
contrario, penetrarán suciedad y
polvo en el motor que provocarán un
desgaste rápido y posibles averías del
mismo.
1. Abra la tapa de la carcasa del filtro
de aire 1
NOTA:
Afloje el tornillo 2 y extráigalo para
abrir la tapa de la carcasa del filtro de
aire.
2. Desenganchar:
Sujeción 1
3. Extraer:
Elemento del filtro de aire 1
Guía del filtro 2
4. Limpiar:
Elemento del filtro de aire
Límpielo con disolvente.
NOTA:
Después de limpiarlo, elimine los restos
de disolvente estrujando el elemento.

INSP
ADJ
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provo-
quer des problèmes de démarrage.
5. Contrôler:
Elément du boîtier de filtre à air
Endommagement → Remplacer.
6. Appliquer:
Huile pour filtre à air mousse ou
huile équivalente sur l’élément.
N.B.:
Comprimer pour éliminer l’excès
d’huile. L’élément doit être humide
mais sans excès.
A l’aide d’un chiffon doux et sec,
essuyer l’huile résiduelle sur la surface
de l’élément. (Un excès d’huile dans
l’élément peut rendre le démarrage du
moteur plus difficile.)
7. Monter:
Guide du filtre 1
N.B.:
Aligner la saillie a du guide du filtre
et le trou b de l’élément de filtre à air.
Appliquer de la graisse à savon de
lithium sur la surface de contact c de
l’élément de filtre à air.
8. Monter:
Elément du boîtier de filtre à air
1
N.B.:
Aligner la saillie a du guide du filtre et
le trou b du boîtier de filtre à air.
9. Accrocher:
Fixation 1
N.B.:
Accrocher la fixation 1 de manière
qu’elle soit en contact avec les saillies du
guide du filtre a.

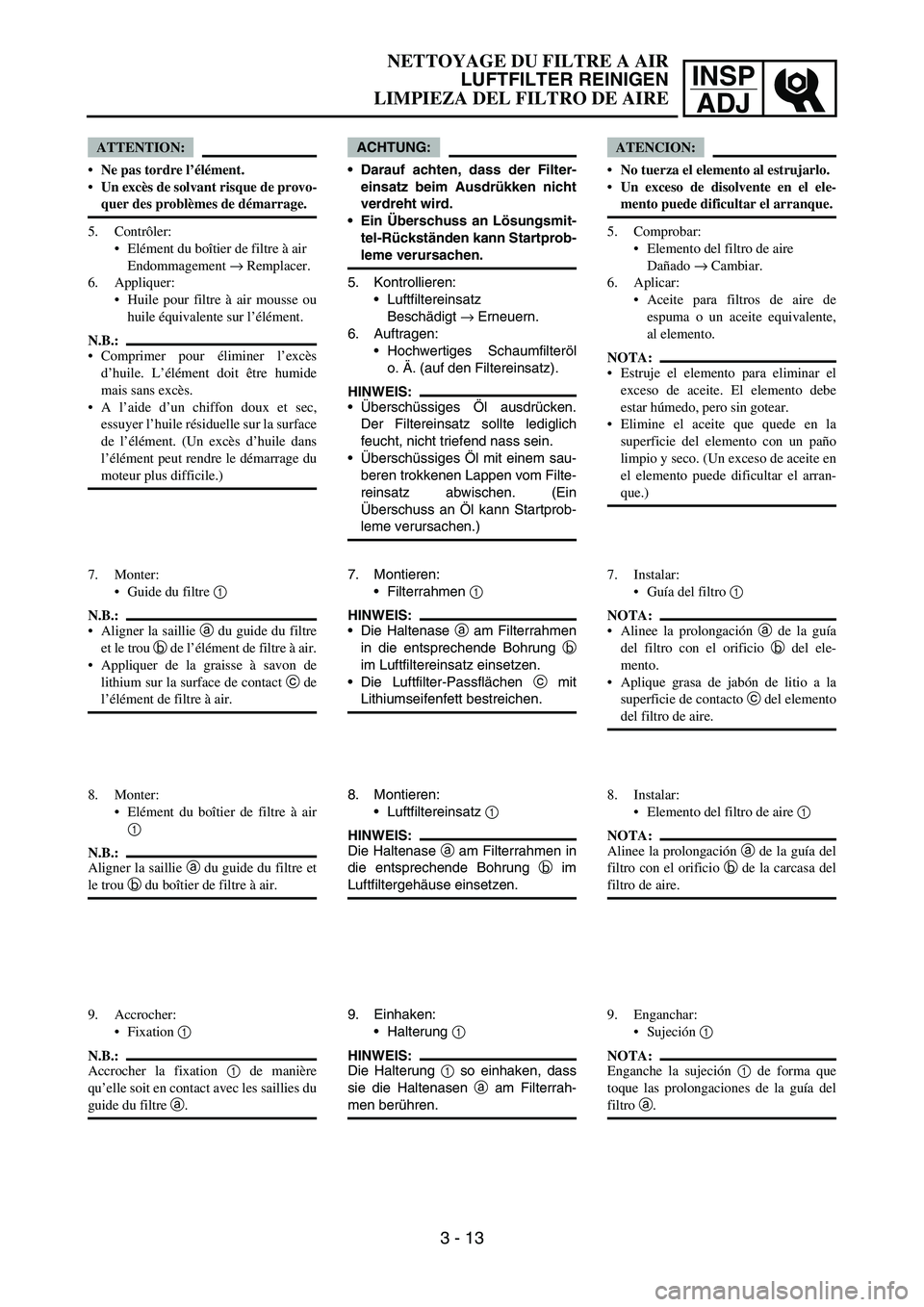

NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LIMPIEZA DEL FILTRO DE AIRE
3 - 13
ACHTUNG:
Darauf achten, dass der Filter-
einsatz beim Ausdrükken nicht
verdreht wird.
Ein Überschuss an Lösungsmit-
tel-Rückständen kann Startprob-
leme verursachen.
5. Kontrollieren:
Luftfiltereinsatz
Beschädigt
→ Erneuern.
6. Auftragen:
Hochwertiges Schaumfilteröl
o. Ä. (auf den Filtereinsatz).
HINWEIS:
Überschüssiges Öl ausdrücken.
Der Filtereinsatz sollte lediglich
feucht, nicht triefend nass sein.
Überschüssiges Öl mit einem sau-
beren trokkenen Lappen vom Filte-
reinsatz abwischen. (Ein
Überschuss an Öl kann Startprob-
leme verursachen.)
7. Montieren:
Filterrahmen
1
HINWEIS:
Die Haltenase
a am Filterrahmen
in die entsprechende Bohrung
b
im Luftfiltereinsatz einsetzen.
Die Luftfilter-Passflächen
c mit
Lithiumseifenfett bestreichen.
8. Montieren:
Luftfiltereinsatz
1
HINWEIS:
Die Haltenase
a am Filterrahmen in
die entsprechende Bohrung
b im
Luftfiltergehäuse einsetzen.
9. Einhaken:
Halterung
1
HINWEIS:
Die Halterung
1 so einhaken, dass
sie die Haltenasen
a am Filterrah-
men berühren.
ATENCION:
No tuerza el elemento al estrujarlo.
Un exceso de disolvente en el ele-
mento puede dificultar el arranque.
5. Comprobar:
Elemento del filtro de aire
Dañado → Cambiar.
6. Aplicar:
Aceite para filtros de aire de
espuma o un aceite equivalente,
al elemento.
NOTA:
Estruje el elemento para eliminar el
exceso de aceite. El elemento debe
estar húmedo, pero sin gotear.
Elimine el aceite que quede en la
superficie del elemento con un paño
limpio y seco. (Un exceso de aceite en
el elemento puede dificultar el arran-
que.)
7. Instalar:
Guía del filtro 1
NOTA:
Alinee la prolongación a de la guía
del filtro con el orificio b del ele-
mento.
Aplique grasa de jabón de litio a la
superficie de contacto c del elemento
del filtro de aire.
8. Instalar:
Elemento del filtro de aire 1
NOTA:
Alinee la prolongación a de la guía del
filtro con el orificio b de la carcasa del
filtro de aire.
9. Enganchar:
Sujeción 1
NOTA:
Enganche la sujeción 1 de forma que
toque las prolongaciones de la guía del
filtro a.

INSP
ADJ
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Placer la moto sur une surface hori-
zontale.
N.B.:
Pour contrôler le niveau d’huile,
veiller à ce que la moto soit verticale.
Placer la moto sur un support adéquat.
AVERTISSEMENT
Ne jamais enlever le bouchon du
réservoir d’huile juste après que le
moteur a tourné à régime élevé. De
l’huile chaude pourrait jaillir et pro-
voquer des blessures. Attendre
jusqu’à ce que l’huile refroidisse à
environ 70 °C (158 °F).
2. Faire tourner le moteur au ralenti
pendant plus de 3 minutes tout en
gardant la moto verticale. Couper
ensuite le moteur et contrôler le
niveau d’huile.
3. Déposer:
Bouchon de réservoir d’huile 1
4. Contrôler:
Niveau d’huile
S’assurer que le niveau de l’huile
moteur se situe au-dessus du
repère a et que l’huile ne sorte
pas lorsque le boulon de contrôle
1 est enlevé.
Au-dessous du repère a →
Ajouter de l’huile par l’orifice du
bouchon de remplissage jusqu’à
ce que le niveau se situe au-des-
sus du repère a.
L’huile s’écoule du boulon de
contrôle → Vidanger l’huile
jusqu’à ce qu’elle arrête de
s’écouler.
N.B.:
Pour contrôler le niveau d’huile, ne pas
visser la jauge de niveau d’huile dans le
réservoir.
Insérer légèrement la jauge.

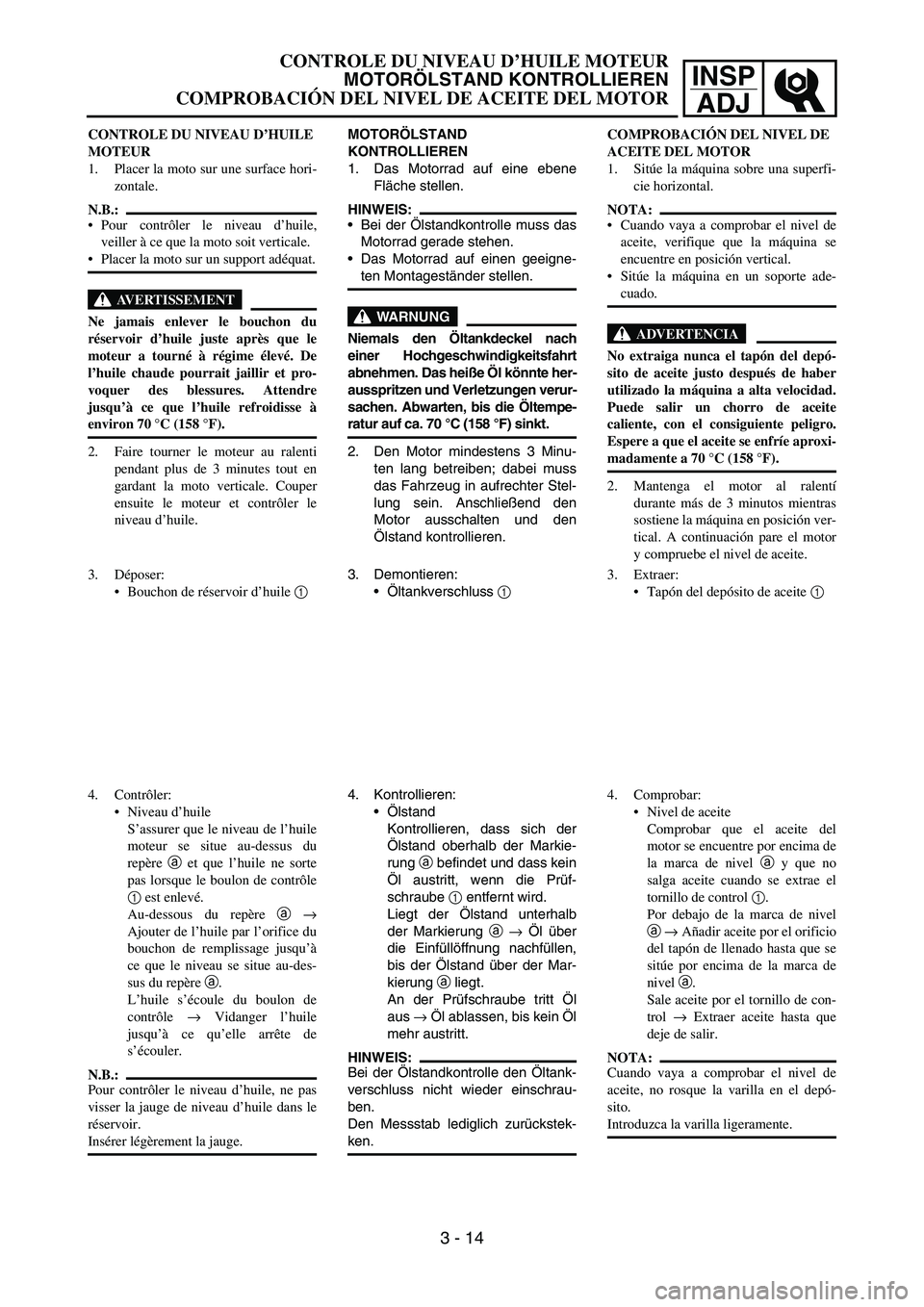

CONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
COMPROBACIÓN DEL NIVEL DE ACEITE DEL MOTOR
3 - 14
MOTORÖLSTAND
KONTROLLIEREN
1. Das Motorrad auf eine ebene
Fläche stellen.
HINWEIS:
Bei der Ölstandkontrolle muss das
Motorrad gerade stehen.
Das Motorrad auf einen geeigne-
ten Montageständer stellen.
WARNUNG
Niemals den Öltankdeckel nach
einer Hochgeschwindigkeitsfahrt
abnehmen. Das heiße Öl könnte her-
ausspritzen und Verletzungen verur-
sachen. Abwarten, bis die Öltempe-
ratur auf ca. 70 °C (158 °F) sinkt.
2. Den Motor mindestens 3 Minu-
ten lang betreiben; dabei muss
das Fahrzeug in aufrechter Stel-
lung sein. Anschließend den
Motor ausschalten und den
Ölstand kontrollieren.
3. Demontieren:
Öltankverschluss
1
4. Kontrollieren:
Ölstand
Kontrollieren, dass sich der
Ölstand oberhalb der Markie-
rung
a befindet und dass kein
Öl austritt, wenn die Prüf-
schraube
1 entfernt wird.
Liegt der Ölstand unterhalb
der Markierung
a
→ Öl über
die Einfüllöffnung nachfüllen,
bis der Ölstand über der Mar-
kierung
a liegt.
An der Prüfschraube tritt Öl
aus
→ Öl ablassen, bis kein Öl
mehr austritt.
HINWEIS:
Bei der Ölstandkontrolle den Öltank-
verschluss nicht wieder einschrau-
ben.
Den Messstab lediglich zurückstek-
ken.COMPROBACIÓN DEL NIVEL DE
ACEITE DEL MOTOR
1. Sitúe la máquina sobre una superfi-
cie horizontal.
NOTA:
Cuando vaya a comprobar el nivel de
aceite, verifique que la máquina se
encuentre en posición vertical.
Sitúe la máquina en un soporte ade-
cuado.
ADVERTENCIA
No extraiga nunca el tapón del depó-
sito de aceite justo después de haber
utilizado la máquina a alta velocidad.
Puede salir un chorro de aceite
caliente, con el consiguiente peligro.
Espere a que el aceite se enfríe aproxi-
madamente a 70 °C (158 °F).
2. Mantenga el motor al ralentí
durante más de 3 minutos mientras
sostiene la máquina en posición ver-
tical. A continuación pare el motor
y compruebe el nivel de aceite.
3. Extraer:
Tapón del depósito de aceite 1
4. Comprobar:
Nivel de aceite
Comprobar que el aceite del
motor se encuentre por encima de
la marca de nivel a y que no
salga aceite cuando se extrae el
tornillo de control 1.
Por debajo de la marca de nivel
a → Añadir aceite por el orificio
del tapón de llenado hasta que se
sitúe por encima de la marca de
nivel a.
Sale aceite por el tornillo de con-
trol → Extraer aceite hasta que
deje de salir.
NOTA:
Cuando vaya a comprobar el nivel de
aceite, no rosque la varilla en el depó-
sito.
Introduzca la varilla ligeramente.
