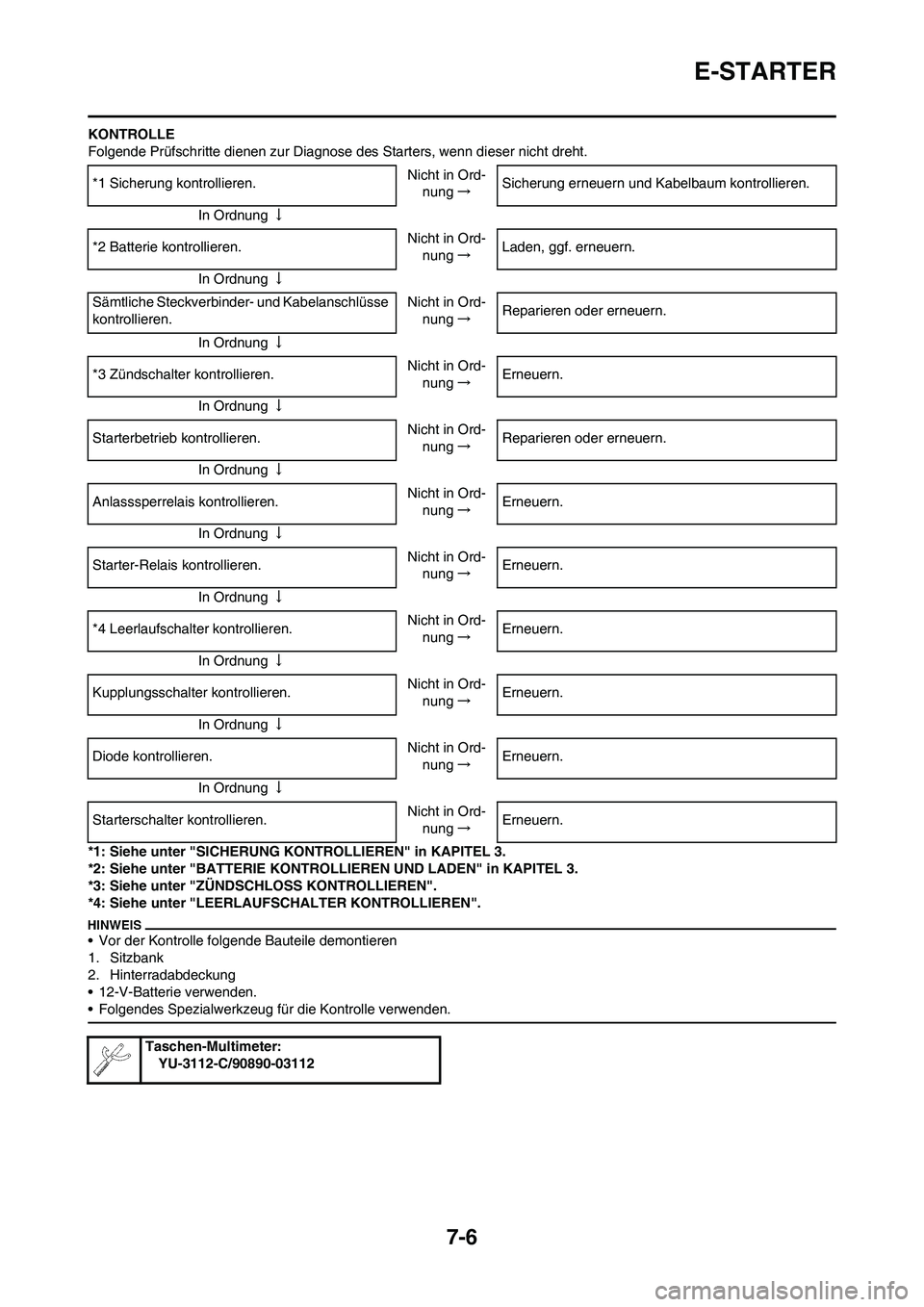

7-6
E-STARTER
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Starters, wenn dieser nicht dreht.
*1: Siehe unter "SICHERUNG KONTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
*3: Siehe unter "ZÜNDSCHLOSS KONTROLLIEREN".
*4: Siehe unter "LEERLAUFSCHALTER KONTROLLIEREN".
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Hinterradabdeckung
• 12-V-Batterie verwenden.
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Nicht in Ord-
nung→Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung↓
*2 Batterie kontrollieren.Nicht in Ord-
nung→Laden, ggf. erneuern.
In Ordnung↓
Sämtliche Steckverbinder- und Kabelanschlüsse
kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
*3 Zündschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Starterbetrieb kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Anlasssperrelais kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Starter-Relais kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
*4 Leerlaufschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Kupplungsschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Diode kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Starterschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

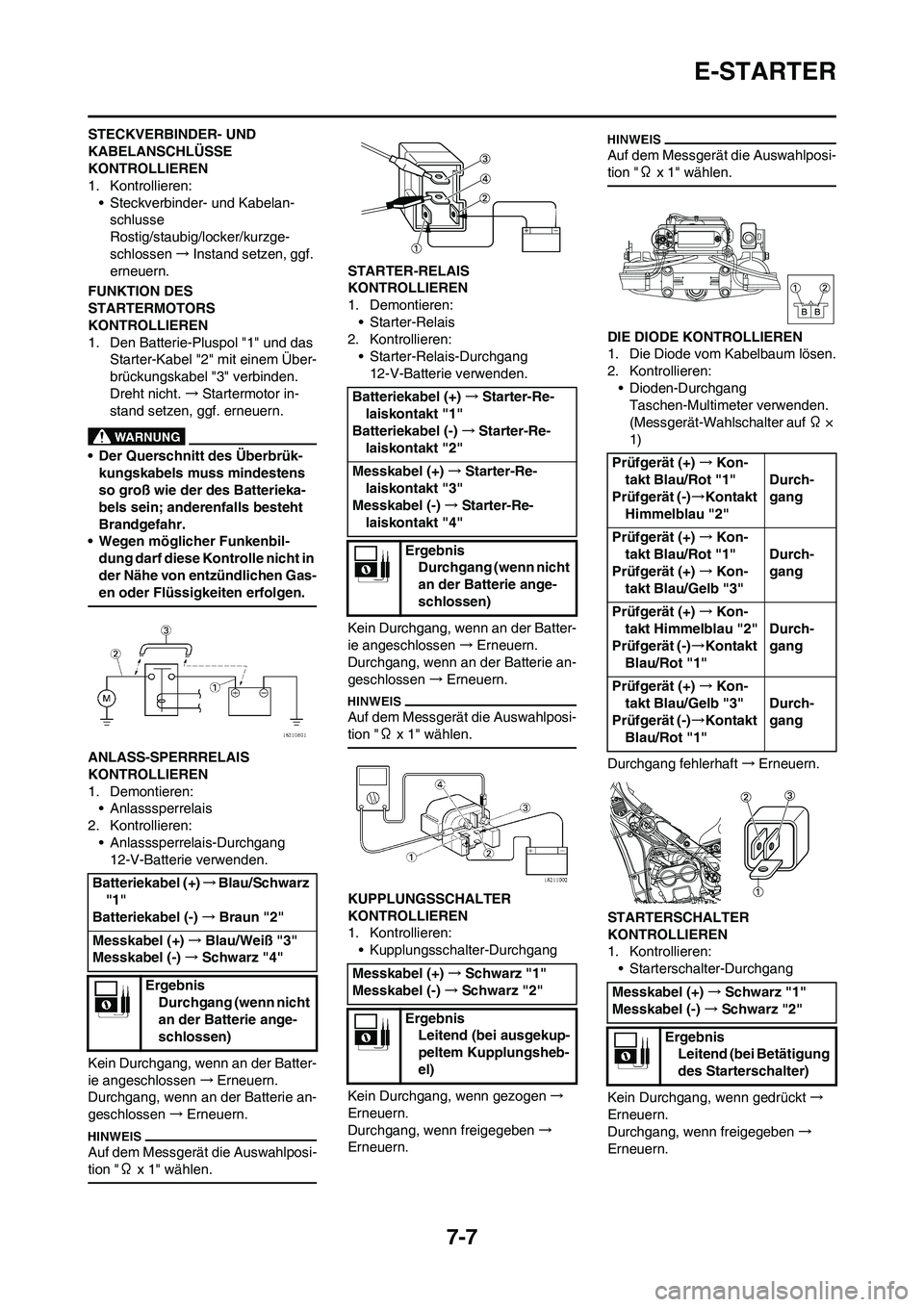

7-7
E-STARTER
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
FUNKTION DES
STARTERMOTORS
KONTROLLIEREN
1. Den Batterie-Pluspol "1" und das
Starter-Kabel "2" mit einem Über-
brückungskabel "3" verbinden.
Dreht nicht.→Startermotor in-
stand setzen, ggf. erneuern.
• Der Querschnitt des Überbrük-
kungskabels muss mindestens
so groß wie der des Batterieka-
bels sein; anderenfalls besteht
Brandgefahr.
• Wegen möglicher Funkenbil-
dung darf diese Kontrolle nicht in
der Nähe von entzündlichen Gas-
en oder Flüssigkeiten erfolgen.
ANLASS-SPERRRELAIS
KONTROLLIEREN
1. Demontieren:
• Anlasssperrelais
2. Kontrollieren:
• Anlasssperrelais-Durchgang
12-V-Batterie verwenden.
Kein Durchgang, wenn an der Batter-
ie angeschlossen →Erneuern.
Durchgang, wenn an der Batterie an-
geschlossen →Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
STARTER-RELAIS
KONTROLLIEREN
1. Demontieren:
• Starter-Relais
2. Kontrollieren:
• Starter-Relais-Durchgang
12-V-Batterie verwenden.
Kein Durchgang, wenn an der Batter-
ie angeschlossen →Erneuern.
Durchgang, wenn an der Batterie an-
geschlossen →Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
KUPPLUNGSSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsschalter-Durchgang
Kein Durchgang, wenn gezogen→
Erneuern.
Durchgang, wenn freigegeben→
Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
DIE DIODE KONTROLLIEREN
1. Die Diode vom Kabelbaum lösen.
2. Kontrollieren:
• Dioden-Durchgang
Taschen-Multimeter verwenden.
(Messgerät-Wahlschalter auf Ω ×
1)
Durchgang fehlerhaft→Erneuern.
STARTERSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Starterschalter-Durchgang
Kein Durchgang, wenn gedrückt→
Erneuern.
Durchgang, wenn freigegeben→
Erneuern. Batteriekabel (+)→Blau/Schwarz
"1"
Batteriekabel (-)→Braun "2"
Messkabel (+)→Blau/Weiß "3"
Messkabel (-)→Schwarz "4"
Ergebnis
Durchgang (wenn nicht
an der Batterie ange-
schlossen)
Batteriekabel (+)→Starter-Re-
laiskontakt "1"
Batteriekabel (-)→Starter-Re-
laiskontakt "2"
Messkabel (+)→Starter-Re-
laiskontakt "3"
Messkabel (-)→Starter-Re-
laiskontakt "4"
Ergebnis
Durchgang (wenn nicht
an der Batterie ange-
schlossen)
Messkabel (+)→Schwarz "1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei ausgekup-
peltem Kupplungsheb-
el)
Prüfgerät (+)→Kon-
takt Blau/Rot "1"
Prüfgerät (-)→Kontakt
Himmelblau "2"Durch-
gang
Prüfgerät (+)→Kon-
takt Blau/Rot "1"
Prüfgerät (+)→Kon-
takt Blau/Gelb "3"Durch-
gang
Prüfgerät (+)→Kon-
takt Himmelblau "2"
Prüfgerät (-)→Kontakt
Blau/Rot "1"Durch-
gang
Prüfgerät (+)→Kon-
takt Blau/Gelb "3"
Prüfgerät (-)→Kontakt
Blau/Rot "1"Durch-
gang
Messkabel (+)→Schwarz "1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei Betätigung
des Starterschalter)

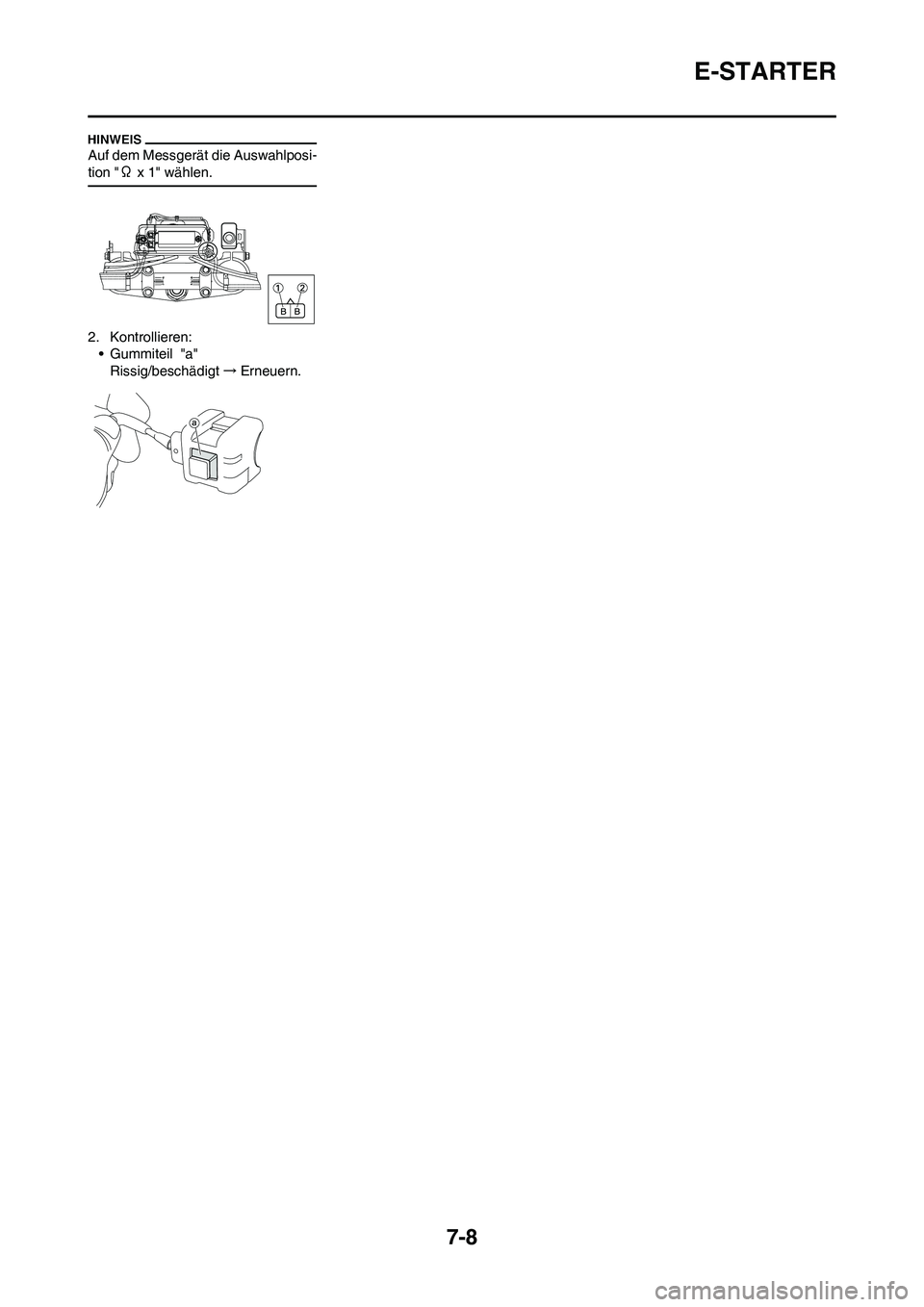

7-8
E-STARTER
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
2. Kontrollieren:
• Gummiteil "a"
Rissig/beschädigt→Erneuern.

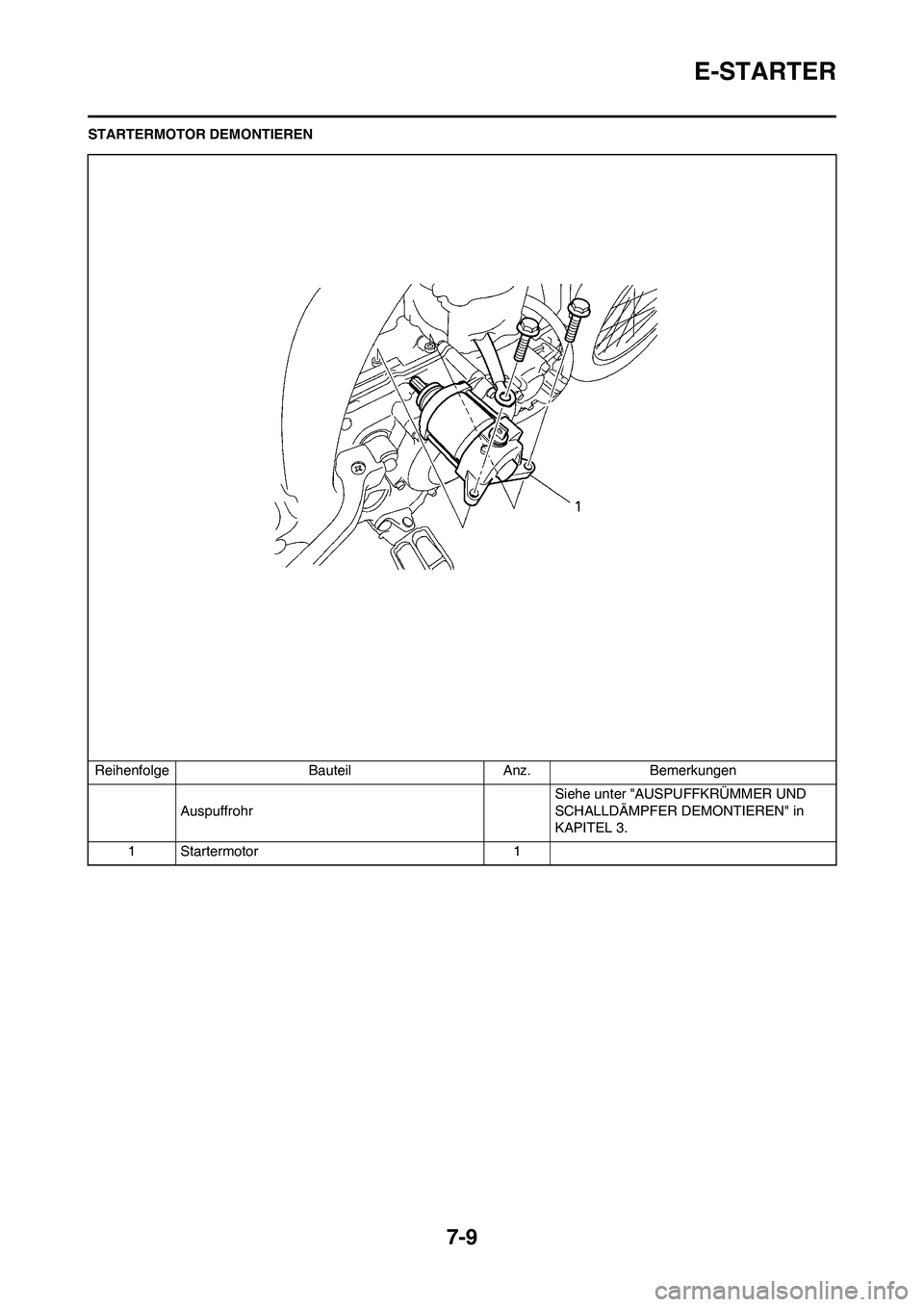

7-9
E-STARTER
STARTERMOTOR DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
AuspuffrohrSiehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
1Startermotor 1

7-10
E-STARTER

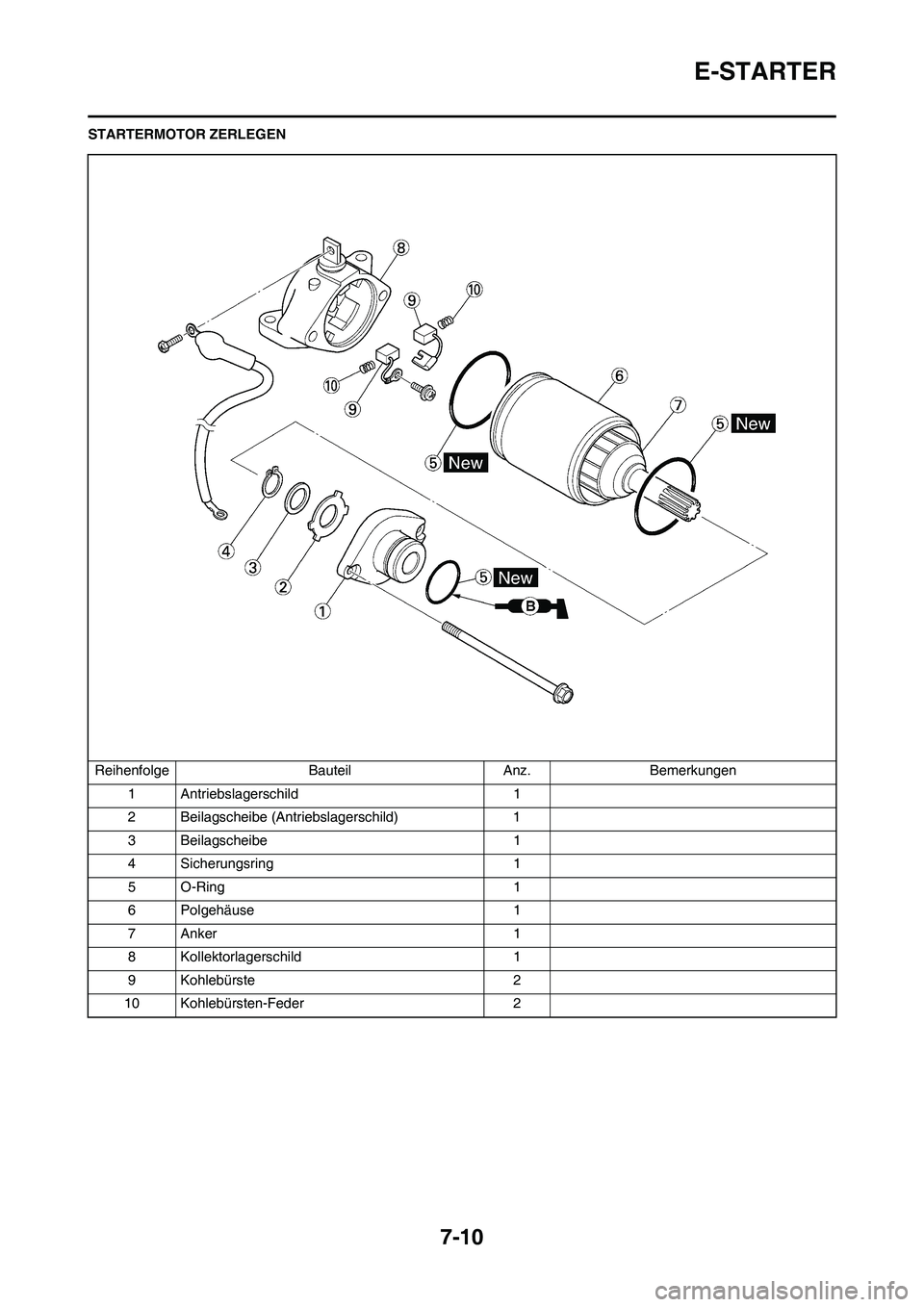

STARTERMOTOR ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Antriebslagerschild 1
2 Beilagscheibe (Antriebslagerschild) 1
3 Beilagscheibe 1
4 Sicherungsring 1
5 O-Ring 1
6 Polgehäuse 1
7 Anker 1
8 Kollektorlagerschild 1
9 Kohlebürste 2
10 Kohlebürsten-Feder 2

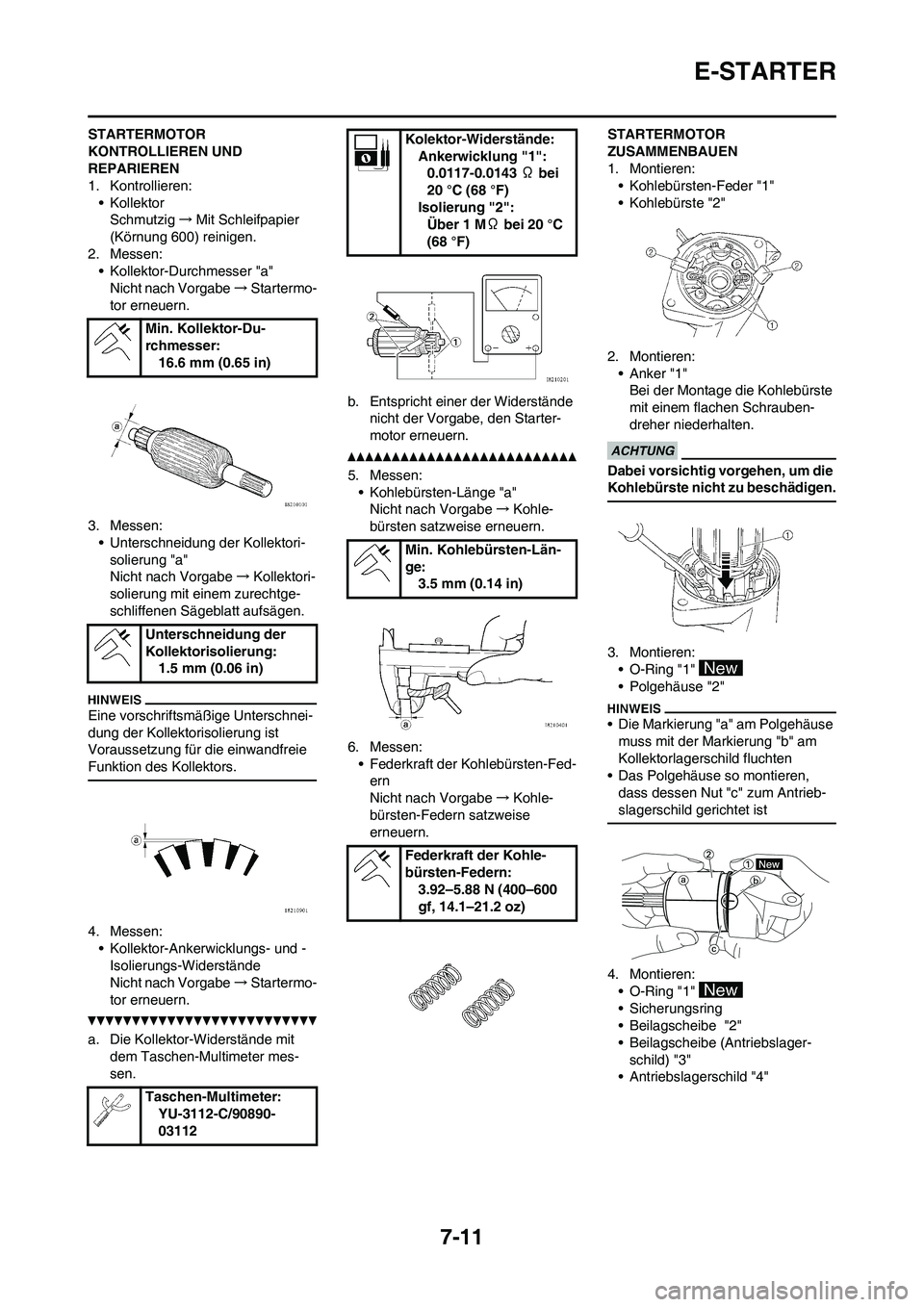

7-11
E-STARTER
STARTERMOTOR
KONTROLLIEREN UND
REPARIEREN
1. Kontrollieren:
•Kollektor
Schmutzig→Mit Schleifpapier
(Körnung 600) reinigen.
2. Messen:
• Kollektor-Durchmesser "a"
Nicht nach Vorgabe→Startermo-
tor erneuern.
3. Messen:
• Unterschneidung der Kollektori-
solierung "a"
Nicht nach Vorgabe→Kollektori-
solierung mit einem zurechtge-
schliffenen Sägeblatt aufsägen.
Eine vorschriftsmäßige Unterschnei-
dung der Kollektorisolierung ist
Voraussetzung für die einwandfreie
Funktion des Kollektors.
4. Messen:
• Kollektor-Ankerwicklungs- und -
Isolierungs-Widerstände
Nicht nach Vorgabe→Startermo-
tor erneuern.
a. Die Kollektor-Widerstände mit
dem Taschen-Multimeter mes-
sen.b. Entspricht einer der Widerstände
nicht der Vorgabe, den Starter-
motor erneuern.
5. Messen:
• Kohlebürsten-Länge "a"
Nicht nach Vorgabe→Kohle-
bürsten satzweise erneuern.
6. Messen:
• Federkraft der Kohlebürsten-Fed-
ern
Nicht nach Vorgabe→Kohle-
bürsten-Federn satzweise
erneuern.STARTERMOTOR
ZUSAMMENBAUEN
1. Montieren:
• Kohlebürsten-Feder "1"
• Kohlebürste "2"
2. Montieren:
• Anker "1"
Bei der Montage die Kohlebürste
mit einem flachen Schrauben-
dreher niederhalten.Dabei vorsichtig vorgehen, um die
Kohlebürste nicht zu beschädigen.
3. Montieren:
• O-Ring "1"
• Polgehäuse "2"
• Die Markierung "a" am Polgehäuse
muss mit der Markierung "b" am
Kollektorlagerschild fluchten
• Das Polgehäuse so montieren,
dass dessen Nut "c" zum Antrieb-
slagerschild gerichtet ist
4. Montieren:
• O-Ring "1"
• Sicherungsring
• Beilagscheibe "2"
• Beilagscheibe (Antriebslager-
schild) "3"
• Antriebslagerschild "4" Min. Kollektor-Du-
rchmesser:
16.6 mm (0.65 in)
Unterschneidung der
Kollektorisolierung:
1.5 mm (0.06 in)
Taschen-Multimeter:
YU-3112-C/90890-
03112
Kolektor-Widerstände:
Ankerwicklung "1":
0.0117-0.0143 Ω bei
20 °C (68 °F)
Isolierung "2":
Über 1 MΩ bei 20 °C
(68 °F)
Min. Kohlebürsten-Län-
ge:
3.5 mm (0.14 in)
Federkraft der Kohle-
bürsten-Federn:
3.92–5.88 N (400–600
gf, 14.1–21.2 oz)

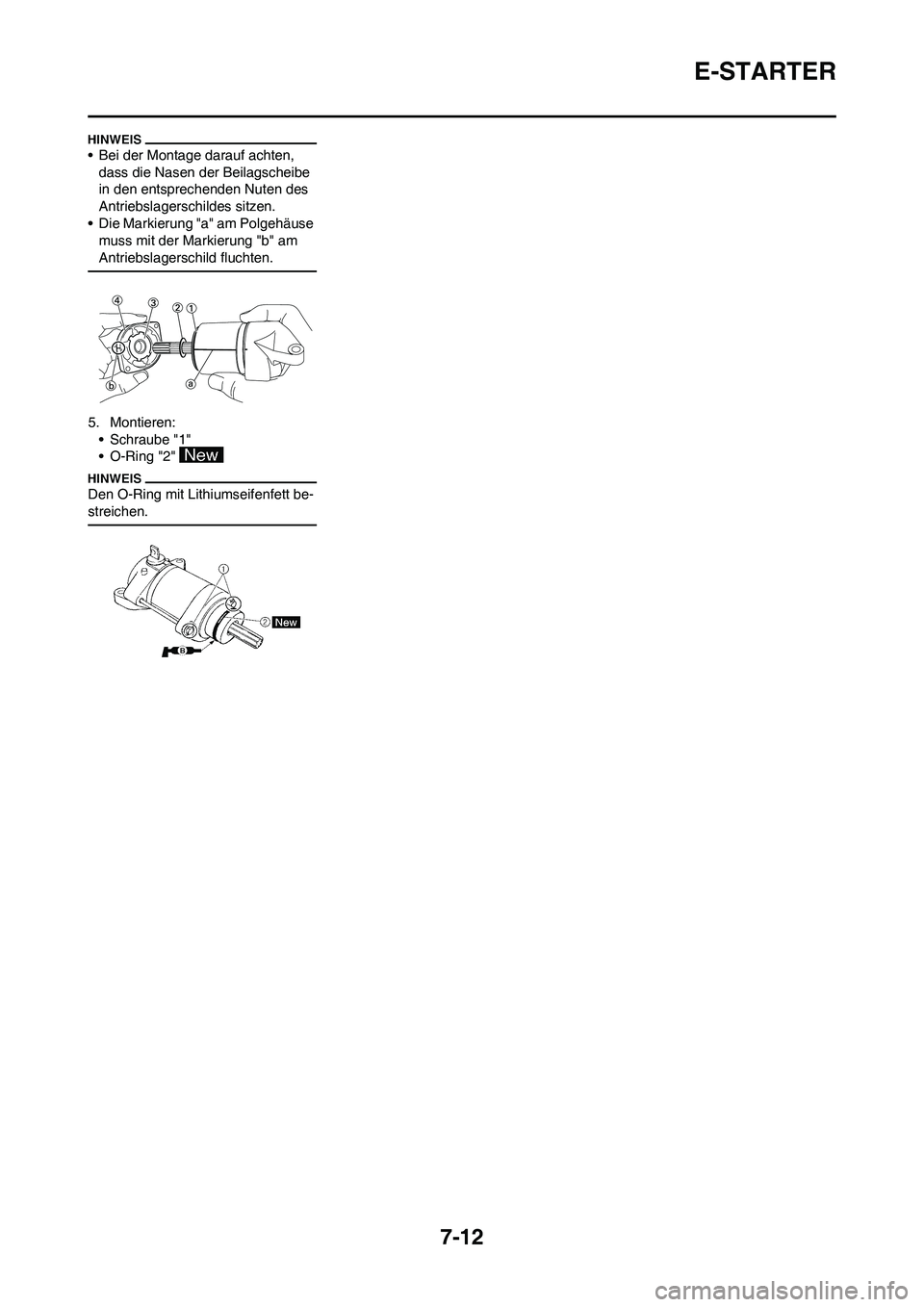

7-12
E-STARTER
• Bei der Montage darauf achten,
dass die Nasen der Beilagscheibe
in den entsprechenden Nuten des
Antriebslagerschildes sitzen.
• Die Markierung "a" am Polgehäuse
muss mit der Markierung "b" am
Antriebslagerschild fluchten.
5. Montieren:
• Schraube "1"
• O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.

7-13

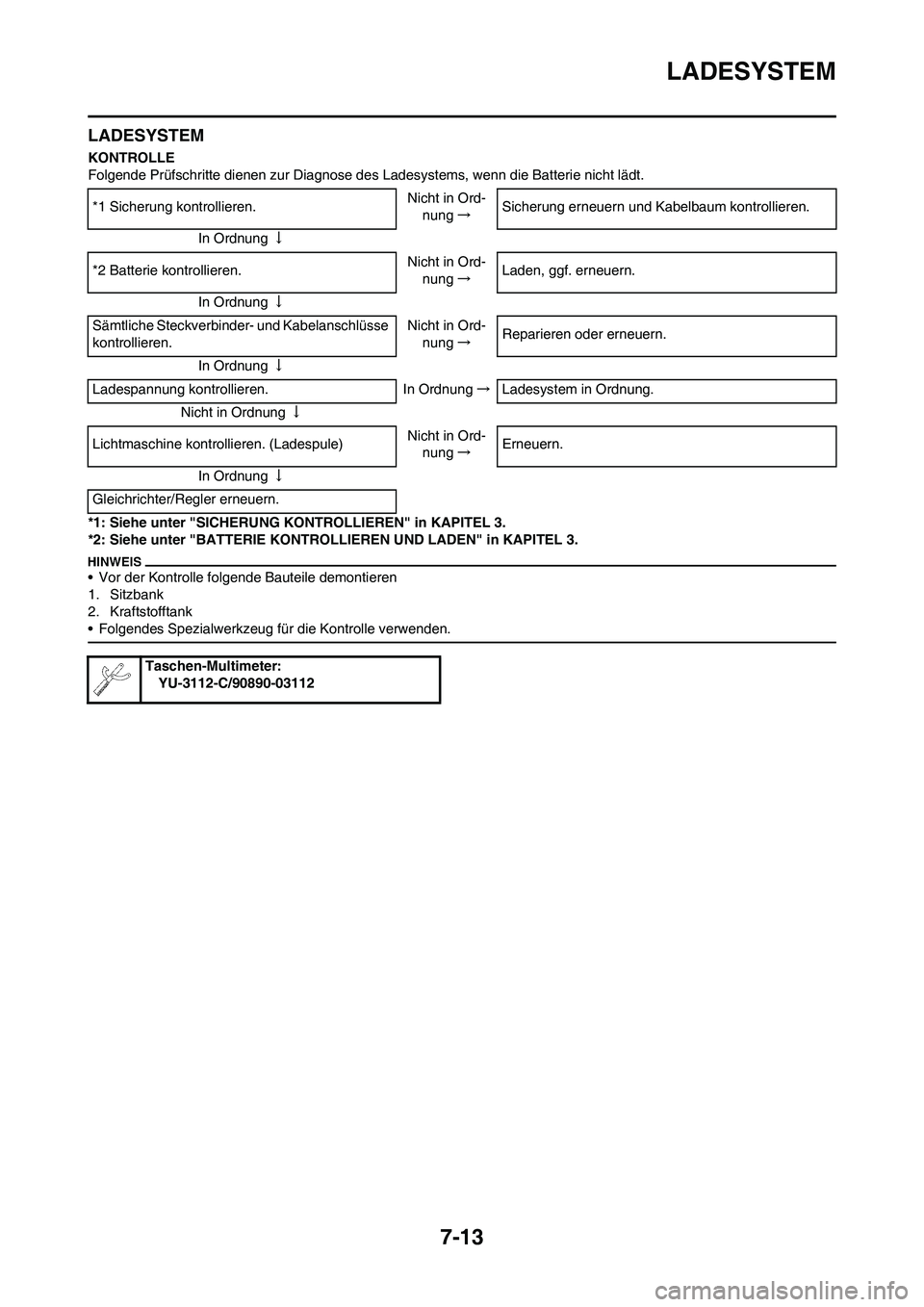

LADESYSTEM
LADESYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Ladesystems, wenn die Batterie nicht lädt.
*1: Siehe unter "SICHERUNG KONTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Nicht in Ord-
nung→Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung↓
*2 Batterie kontrollieren.Nicht in Ord-
nung→Laden, ggf. erneuern.
In Ordnung↓
Sämtliche Steckverbinder- und Kabelanschlüsse
kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Ladespannung kontrollieren. In Ordnung→Ladesystem in Ordnung.
Nicht in Ordnung↓
Lichtmaschine kontrollieren. (Ladespule)Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Gleichrichter/Regler erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

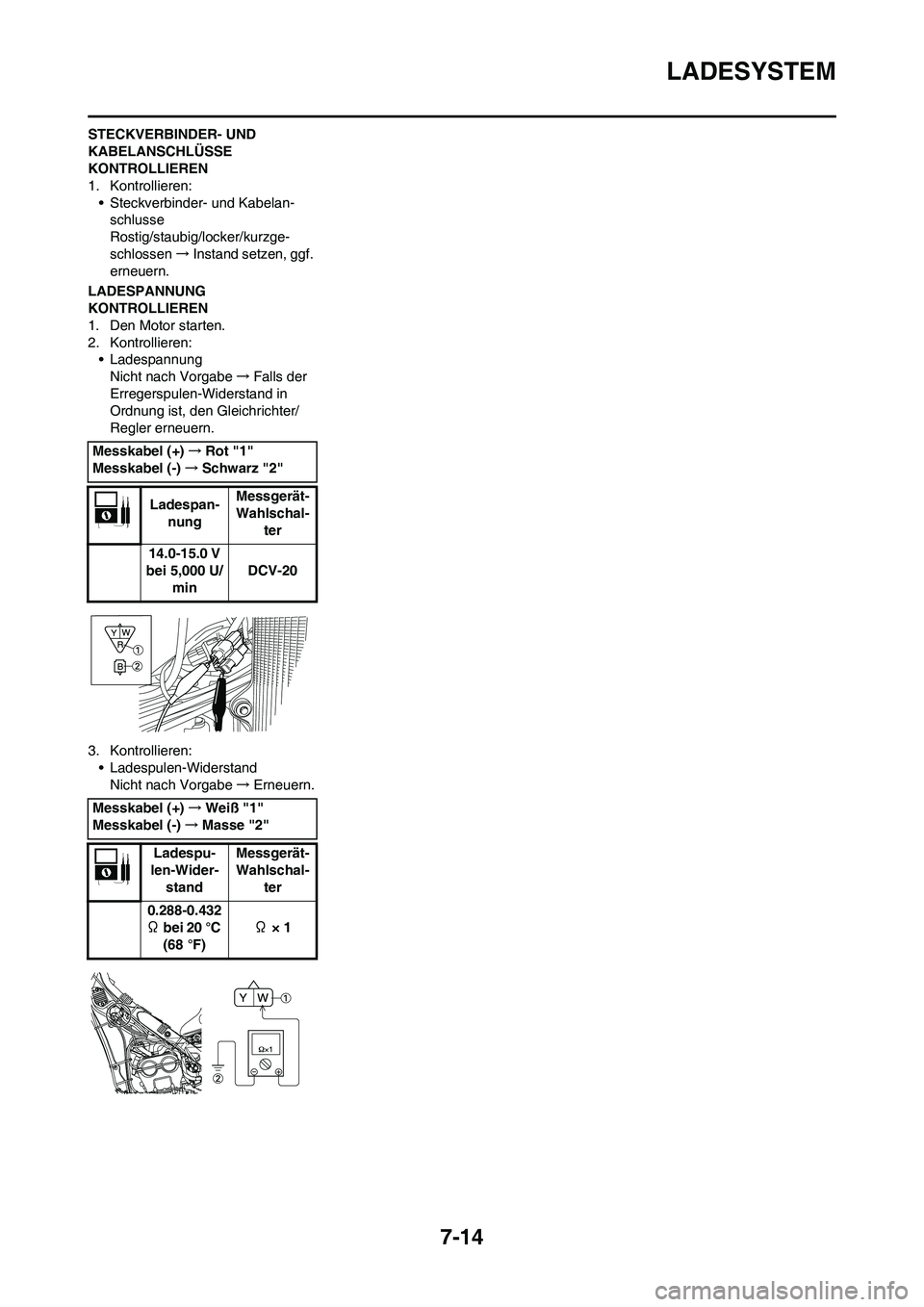

7-14
LADESYSTEM
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
LADESPANNUNG
KONTROLLIEREN
1. Den Motor starten.
2. Kontrollieren:
• Ladespannung
Nicht nach Vorgabe→Falls der
Erregerspulen-Widerstand in
Ordnung ist, den Gleichrichter/
Regler erneuern.
3. Kontrollieren:
• Ladespulen-Widerstand
Nicht nach Vorgabe→Erneuern. Messkabel (+)→Rot "1"
Messkabel (-)→Schwarz "2"
Ladespan-
nungMessgerät-
Wahlschal-
ter
14.0-15.0 V
bei 5,000 U/
minDCV-20
Messkabel (+)→Weiß "1"
Messkabel (-)→Masse "2"
Ladespu-
len-Wider-
standMessgerät-
Wahlschal-
ter
0.288-0.432
Ω bei 20 °C
(68 °F) Ω × 1

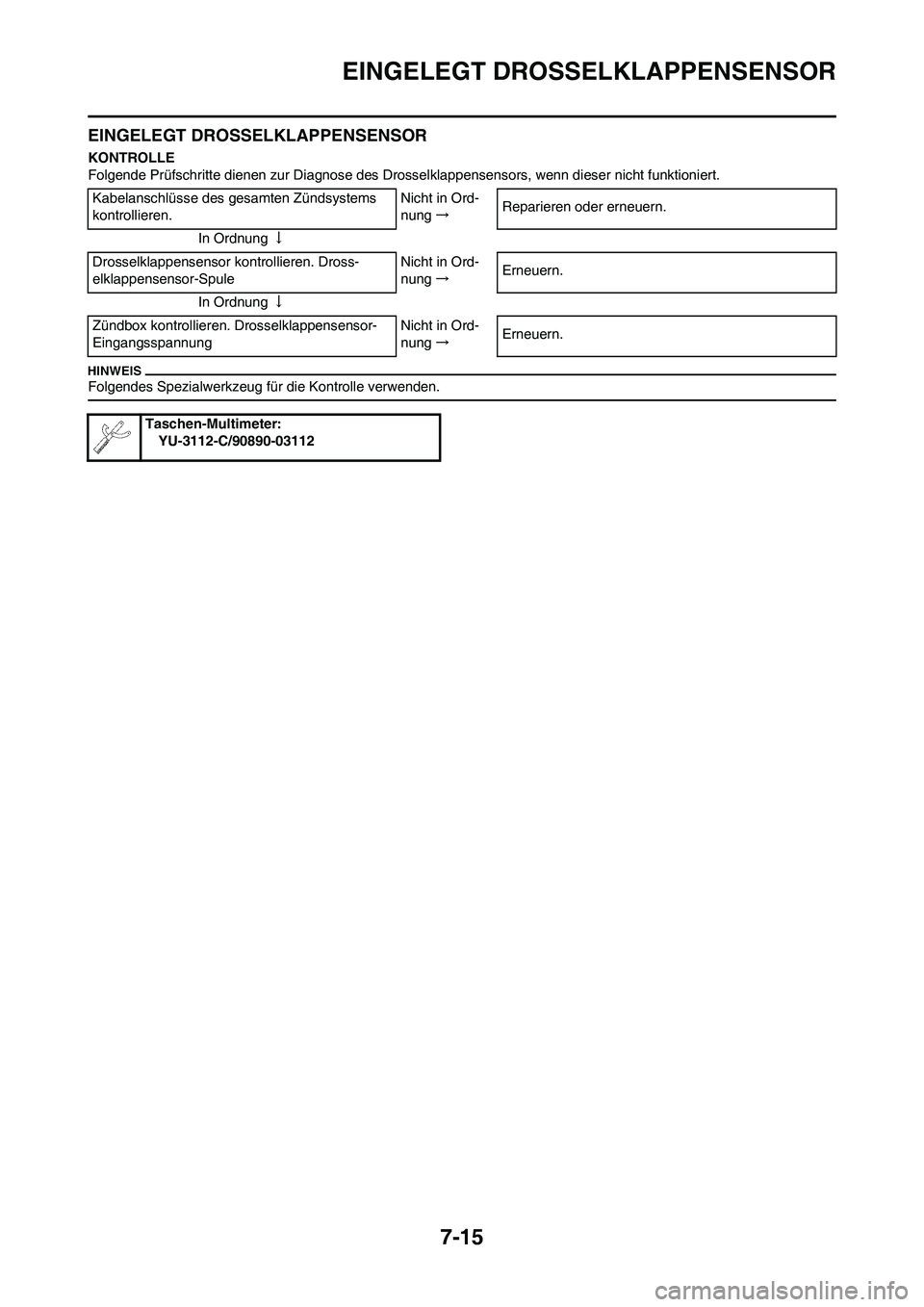

7-15
EINGELEGT DROSSELKLAPPENSENSOR
EINGELEGT DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktioniert.
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Kabelanschlüsse des gesamten Zündsystems
kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Drosselklappensensor kontrollieren. Dross-
elklappensensor-SpuleNicht in Ord-
nung→Erneuern.
In Ordnung↓
Zündbox kontrollieren. Drosselklappensensor-
EingangsspannungNicht in Ord-
nung→Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112
