YAMAHA WR 450F 2012 Manuale duso (in Italian)

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
2
3
456
7
8
9
HAU52940
Rodaggio motore
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
1. Prima di avviare il motore, riempire il serbatoio carburante con il carburante.
2. Avviare e far riscaldare il motore. Con- trollare il funzionamento dei comandi e
dell’interruttore arresto motore. (Vede-
re pagina 3-6.) Quindi, riavviare il mo-
tore e controllarne il funzionamento
entro non più di 5 minuti dal suo riav-
vio.
3. Azionare il motociclo a bassi regimi
con l’acceleratore moderatamente
aperto per cinque-otto minuti. Arresta-
re il motore.
4. Controllare il funzionamento del moto- re quando si utilizza il motociclo con
l’acceleratore aperto di 1/4–1/2 (velo-
cità medio-bassa) per circa un’ora.
5. Avviare il motore e controllare il funzio- namento del motociclo sull’intera gam- ma di funzionamento. Riavviare il
motociclo e farlo funzionare per circa
altri 10–15 minuti. A questo punto il
motociclo è pronto per l’utilizzo norma-
le.
Trascorso il periodo di rodaggio motore,
controllare che sul motociclo non vi siano
pezzi allentati, perdite d’olio ed eventuali al-
tri problemi. Controllar e ed eseguire le rego-
lazioni accuratamente, soprattutto di cavi e
tensione della catena e raggi allentati. Inol-
tre, controllare che tutti gli accessori e i fer-
mi non siano allentati e serrarli se
necessario.
ATTENZIONE
HCA15560

Se una qualsiasi della seguenti par-
ti è stata sostituita, è necessario
consentirne il rodaggio.
Cilindro o albero motore:
è necessaria circa un’ora di funzio-
namento per il rodaggio.
Pistone, ghiere o cambio marce:
per queste parti sono necessari cir-
ca 30 minuti di funzionamento con
la valvola a farfalla in posizione di
metà apertura o inferiore per il ro-
daggio. Durante il funzionamento,
osservare attentamente le condizio-
ni del motore.

In caso di disfunzioni del motore durante il periodo di rodaggio del
motore, fare controllare immediata-
mente il veicolo da un concessiona-
rio Yamaha.
1DX-9-H0.book 4 ページ ２０１１年１０月１４日　金曜日　午後１時７分

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
1
2
3
45
6
7
8
9
HAU52410
Parcheggio Quando si parcheggia, arrestare il motore
premendo il blocchetto accensione su
“OFF”.
AVVERTENZA
HWA10311

Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.

Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.

Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-trebbero prendere fuoco.
1DX-9-H0.book 5 ページ ２０１１年１０月１４日　金曜日　午後１時７分

6-1
2
3
4
567
8
9
MANUTENZIONE E REGOLAZIONI PERIODICHE
HAU17244
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15122
Spegnere il motore quando si esegue la manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.

Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA15460
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso
del motociclo. Lasciare raffreddare i
componenti dei freni prima di toccarliper evitare possibili ustioni.
HAU17302
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualif
icati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
1DX-9-H0.book 1 ページ ２０１１年１０月１４日　金曜日　午後１時７分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
1
2
3
4
56
7
8
9
HAU17311
Kit attrezzi Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessar i per un determina-
to lavoro, farlo esegu ire dal concessionarioYamaha di fiducia.1DX-9-H0.book 2 ページ ２０１１年１０月１４日　金曜日　午後１時７分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
2
3
4
567
8
9
HAU52500
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).

Da 7000 km (4200 mi) o 9 mesi, ripetere gli intervalli di manutenzione a partire da 3000 km (1800 mi) o 3 mesi.

Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,dati ed abilità tecnica.
HAU52510
Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONEINTERVENTI DI CONTROLLO E MANUTENZIONE INIZIALE
LETTURE DEL
TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km
(600 mi) o 1 mese 3000 km
(1800 mi) o 3 mesi 5000 km
(3000 mi) o 6 mesi
1* Circuito del
carburante Verificare che i tubi benzina non siano fessurati o
danneggiati. 
2* Candela Controllare lo stato.
Pulire e ripristinare la
distanza tra gli elettrodi.
Sostituire se necessario. 
3* Va l vo l e Controllare il gioco valvole.
Regolare. 
4* Sistema di sfiato Controllare che il tubo di ventilazione non sia fessurato o
danneggiato e scaricare gli eventuali depositi. 
5* Iniezione
carburante Regolare il regime del minimo.

6 Marmitta e tubo di
scarico Controllare che il morsetto a
vite (i morsetti a vite) non
sia(no) allentato(i). 
1DX-9-H0.book 3 ページ ２０１１年１０月１４日　金曜日　午後１時７分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
1
2
3
4
56
7
8
9
HAU52580
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTI DI CONTROLLO E MANUTENZIONE INIZIALE
LETTURE DEL
TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO ANNUALE
1000 km
(600 mi) o 1 mese 3000 km
(1800 mi) o 3 mesi 5000 km
(3000 mi) o 6 mesi
1* Elemento filtrante
Sostituire se danneggiata. 
2 Frizione Controllare il funzionamento.
Regolare o sostituire il cavo. 
3* Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza
di perdite nel veicolo. 
Sostituire le pastiglie freni . Se consumate fino al limite
4* Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza
di perdite nel veicolo. 
Sostituire le pastiglie freni . Se consumate fino al limite
5* Tu b i f r e n i Controllare se vi sono fe
ssurazioni o danneggiamenti.
Controllare che la posa e il serraggio siano corretti. 
Sostituire. Ogni 20000 km (12000 mi) o ogni due anni
6* Ruote Controllare il disassamento, il serraggio dei raggi e
danneggiamenti.
Serrare i raggi se necessario. 
7* Pneumatici Controllare la profondità battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario. 
8* Cuscinetti ruote Controllare che il cuscinetto non sia allentato o
danneggiato. 
9* Forcellone Controllare il funzionamento ed un gioco eccessivo.
Lubrificare con grasso
a base di sapone di litio. 
1DX-9-H0.book 4 ページ ２０１１年１０月１４日　金曜日　午後１時７分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
2
3
4
567
8
9
10Catena di
trasmissione Controllare la tensione, l’alli
neamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interament e la catena di trasmissione
con un lubrificante specif ico per catene a O-ring. A ogni utilizzo
11 * Cuscinetti dello
sterzo Controllare il gioco dei cuscine
tti e la durezza della sterzo.
Lubrificare con grasso a base di sapone di litio. 
12 * Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente. 
13 Perno di rotazione
leva freno Lubrificare con grasso al silicone.

14 Perno di rotazione
del pedale freno Lubrificare con grasso a base di sapone di litio.

15 Perno di rotazione
leva frizione Lubrificare con grasso a base di sapone di litio.

16 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di sapone di litio. 
17 * Interruttore
cavalletto laterale Controllare il funzionamento.

18 * Forcella Controllare il funzionamento e l’assenza di perdite di olio. 
19 * Assieme
ammortizzatore Controllare il funzionamento e l’assenza di perdite di olio
nell’ammortizzatore. 
20 * Perni di guida del
braccio
cinematismo e del
braccio di
collegamento della
sospensione
posteriore Controllare il funzionamento.

N. POSIZIONE INTERVENTI DI CONTROLLO E MANUTENZIONE
INIZIALE
LETTURE DEL
TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO ANNUALE
1000 km
(600 mi) o 1 mese 3000 km
(1800 mi) o 3 mesi 5000 km
(3000 mi) o 6 mesi
1DX-9-H0.book 5 ページ ２０１１年１０月１４日　金曜日　午後１時７分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
1
2
3
4
56
7
8
9
21Olio motore Cambiare.
Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo. 
22 Elemento filtro olio Sostituire. 
23 * Sistema di
raffreddamento Controllare che i tubi non presentino fessurazioni da
danneggiamento.
Sostituire se necessario. 
Controllare il livello del liqui do refrigerante e l’assenza di
perdite di olio nel veicolo. 
Sostituire con liquido refri gerante antigelo al glicole
etilenico. Ogni anno
24 * Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.

25 * Parti in movimento
e cavi Lubrificare.

26 * Manopola
acceleratore Controllare il funzionamento.
Controllare il gioco della manopola acceleratore e se
necessario regolarlo.
Lubrificare il cavo e il corpo della manopola. 
27 * Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio luce.

N. POSIZIONE INTERVENTI DI CONTROLLO E MANUTENZIONE
INIZIALE
LETTURE DEL
TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO ANNUALE
1000 km
(600 mi) o 1 mese 3000 km
(1800 mi) o 3 mesi 5000 km
(3000 mi) o 6 mesi
1DX-9-H0.book 6 ページ ２０１１年１０月１４日　金曜日　午後１時７分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
2
3
4
567
8
9
HAU53210
NOTA
Il filtro aria richiede una manutenzione più frequente se si percorrono zone molto umide o polverose.

Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, correggere il livello liquido freni.
Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni. Sostituire i tubi freni ogni due anni e se sono fessurati o danneggiati.
1DX-9-H0.book 7 ページ ２０１１年１０月１４日　金曜日　午後１時７分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
1
2
3
4
56
7
8
9
HAU18751

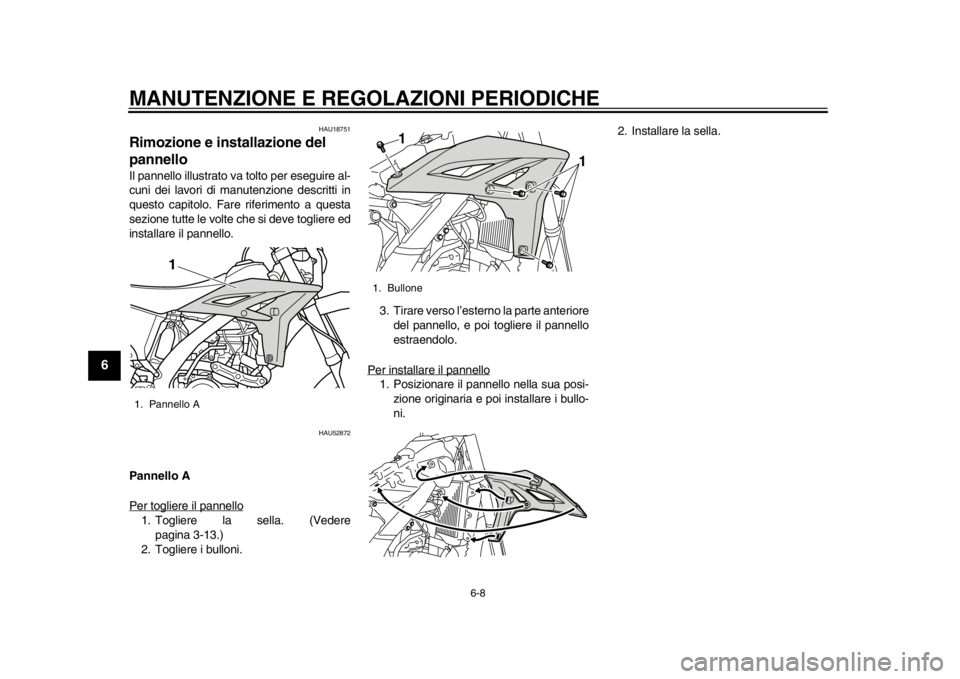

Rimozione e installazione del
pannello Il pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU52872
Pannello A
Per togliere il pannello1. Togliere la sella. (Vederepagina 3-13.)
2. Togliere i bulloni. 3. Tirare verso l’esterno la parte anteriore
del pannello, e poi togliere il pannello
estraendolo.
Per installare il pannello
1. Posizionare il pannello nella sua posi- zione originaria e poi installare i bullo-
ni. 2. Installare la sella.
1. Pannello A
1
1. Bullone
1
1
1DX-9-H0.book 8 ページ ２０１１年１０月１４日　金曜日　午後１時７分
