REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
1
2
3
4
567
8
9
10
11
12
8. Den Luftfiltergehäusedeckel schließen und dann die Schnellverschluss-
schraube festziehen.
Luftfiltergehäuse-Ablassschlauch reini-
gen 1. Den Schlauch am Boden des Luftfilter- gehäuses auf angesammelten
Schmutz oder Wasser kontrollieren. 2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU52461
Leerlaufdrehzahl einstellenDie Leerlaufdrehzahl muss überprüft, und
gegebenenfalls wie folgt eingestellt werden.HINWEISFür diese Einstellung wird ein Digital-Dreh-zahlmesser benötigt.
1. Den Digital-Drehzahlmesser an der Zündspule anlegen, die sich im Zünd-
kerzenstecker befindet.
2. Prüfen Sie die Leerlaufdrehzahl des Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen des
Choke-Knopfes/der Leerlaufeinstell-
schraube auf den vorgeschriebenen
Wert ein. Zum Erhöhen der Leerlauf-
drehzahl die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern der
Leerlaufdrehzahl die Einstellschraube
in Richtung (b) drehen.
1. Halteklammer
2. Vorsprung
12
1. Prüfschlauch des Luftfilters
1
1DX-9-G3.book 18 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
1
2
3
4
56
7
8
9
10
11
12
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, die Ein-
stellung von einer Yamaha-Fachwerkstattvornehmen lassen.
GAU21385
Spiel des Gasdrehgriffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des
Gasdrehgriffs regelmäßig prüfen und ggf.
von einer Yamaha-Fachwerkstatt einstellen
lassen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Chokehebel/LeerlaufeinstellschraubeLeerlaufdrehzahl: 1900–2100 U/min
1(a)
(b)
1. Spiel des Gasdrehgriffs
1
1DX-9-G3.book 19 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
1
2
3
4
567
8
9
10
11
12
GAU52883
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10442
Bei Fahren des Fahr zeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Gepäck und Zu-
behör, das für dieses Modell
genehmigt wurde, angepasst wer-
den.WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeugkann Unfälle verursachen. Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn: 150 kPa (1.50 kgf/cm
2, 22 psi)
Hinten:
200 kPa (2.00 kgf/cm2, 29 psi)
Maximale Zuladung*: 90 kg (198 lb)
* Gesamtgewicht von Fahrer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten): 1.6 mm (0.06 in)
12
1DX-9-G3.book 20 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
1
2
3
4
56
7
8
9
10
11
12
Reifenausführung
Die Räder dieses Modells sind mit
Schlauchreifen bestückt.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte Rei-
fen müssen von Reifenspezialisten geprüft
werden, um sicherzustellen, dass sie für die
weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vorder- und Hinter reifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällenkommen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10572

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Motorrad führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.

Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor- dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Laufflächevorsichtig “eingefahren” werden.
Vorderreifen:
Größe:80/100-21M/C 51P
Hersteller/Modell:
BRIDGESTONE/GRITTY-ED03 E
Hinterreifen: Größe:
120/90-18M/C 65P
Hersteller/Modell: BRIDGESTONE/GRITTY-ED04 E
1DX-9-G3.book 21 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
1
2
3
4
567
8
9
10
11
12
GAU21944
Speichenräder
WARNUNG
GWA10611
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen fürdieses Modell verwenden.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor jeder Fahrt sollten die Radfelgen
auf Risse, Verbiegung, Verzug oder
andere Beschädigungen und die Spei-
chen auf Lockerheit oder Beschädi-
gung kontrolliert werden. Bei Mängeln
an Reifen oder Rädern das Rad von
einer Yamaha-Fachwerkstatt ersetzen
lassen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
GAU52912
Kupplungshebel-Spiel einstellenDer Kupplungshebel muss ein Spiel von
8.0–13.0 mm (0.31–0.51 in) aufweisen. Das
Kupplungshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen. 1. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.HINWEISFalls sich das Kupplungshebelspiel, wie
oben beschrieben, korrekt einstellen lässt,die Schritte 2–5 überspringen. 2. Die Einstellschraube vollständig in
Richtung (a) drehen, um den Kupp-
lungszug zu lockern.
3. Die Gummiabdeckung auf dem Kupp- lungszug weiter nach unten schieben
und dann die Kontermutter lockern.
4. Zum Erhöhen des Kupplungshe- bel-Spiels die Einstellmutter für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
5. Die Kontermutter am Kupplungszug festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.1. Kupplungshebel-Spiel
2. Einstellschraube für das Spiel des Kupplungshebels1
(b)
(a)
2
1. Kontermutter
2. Einstellmutter für das Kupplungshebel-Spiel (Kupplungszug)
3. Gummiabdeckung
1
2 (a)
(b)
3
1DX-9-G3.book 22 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
1
2
3
4
56
7
8
9
10
11
12
GAU37914
Spiel des Handbremshebels
prüfenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU44821
Fußschalthebel prüfenVor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.

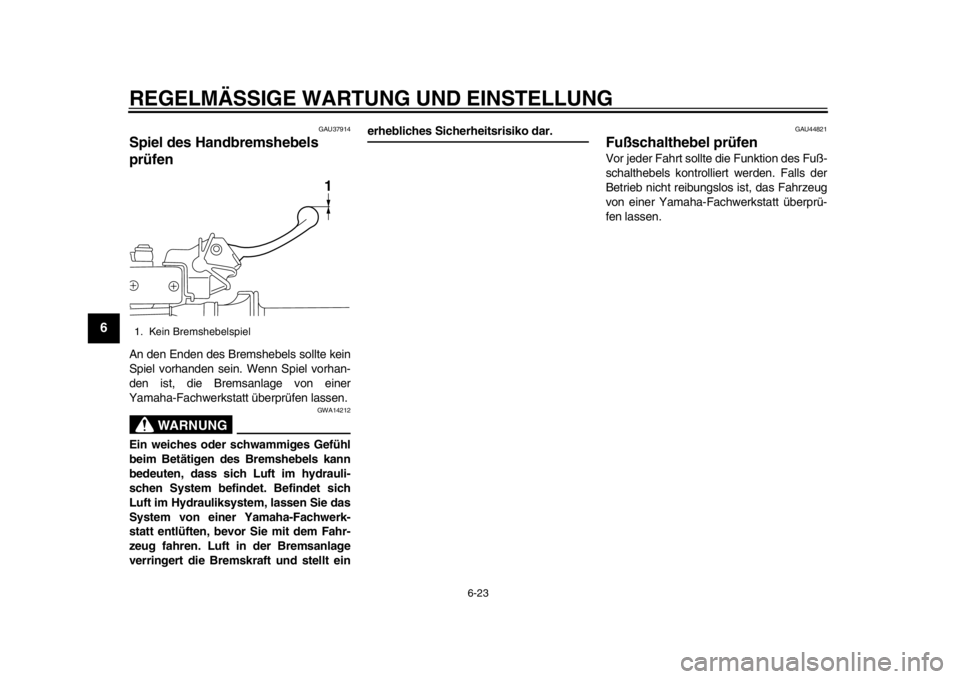

1. Kein Bremshebelspiel
1
1DX-9-G3.book 23 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
1
2
3
4
567
8
9
10
11
12
GAU22274
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinter-
rad-Bremslichtschalter wie folgt einstellen,
aber den Vorderrad-Bremslichtschalter
grundsätzlich von einer Yamaha-Fachwerk-
statt einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter in Richtung (b) drehen.
GAU22393
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22432
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelag
verschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslichtschalters
1 2
(a) (b)
1. Verschleißanzeigerille des Bremsbelags1 1
1DX-9-G3.book 24 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
1
2
3
4
56
7
8
9
10
11
12
GAU48071
Scheibenbremsbeläge hinten
Die Scheibenbremse hinten weist Ver-
schleißanzeiger (Nuten) auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Nuten prüfen. Wenn der Verschleißan-
zeiger fast erscheint, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22582
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des
Flüssigkeitsstands mu ss der Vorratsbehäl-
ter waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vorderradbremse Hinterradbremse
WARNUNG
GWA15991
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.

Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.

Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen

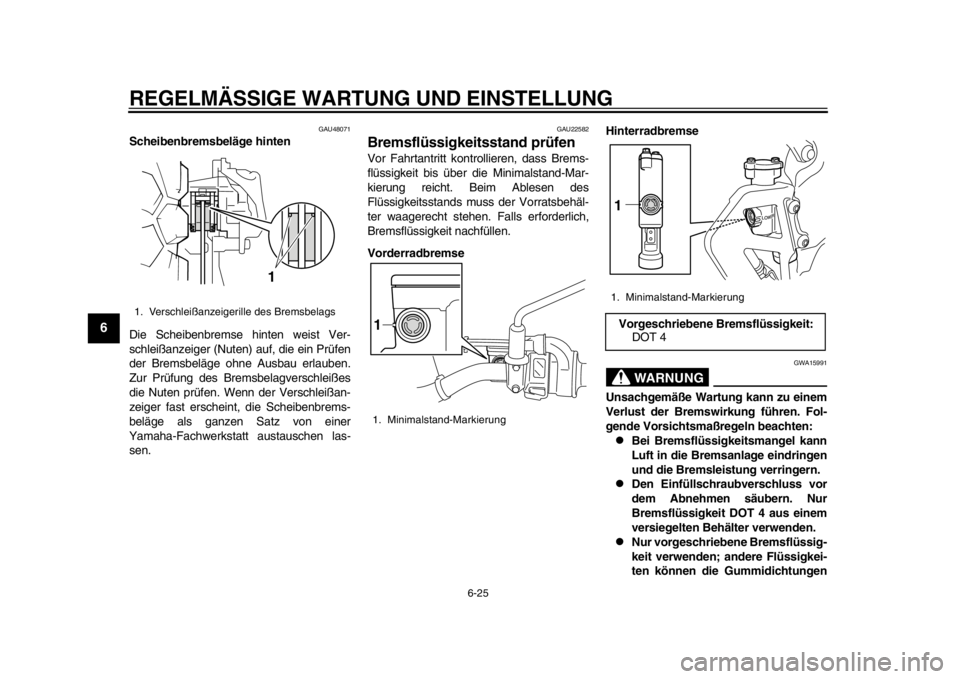

1. Verschleißanzeigerille des Bremsbelags
1
1. Minimalstand-Markierung1
1. Minimalstand-MarkierungVorgeschriebene Bremsflüssigkeit:
DOT 41
1DX-9-G3.book 25 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
1
2
3
4
567
8
9
10
11
12
zersetzen und dadurch Lecks ver-
ursachen.

Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wird eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.

Darauf achten, dass beim Nachfül-
len kein Wasser in den Vorratsbe-
hälter gelangt. Wasser setzt den
Siedepunkt der Bremsflüssigkeit
erheblich herab und kann Dampf-blasenbildung verursachen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-schüttete Flüssigkeit sofort abwischen.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein
niedriger Bremsflüssigkeitsstand könnte
darauf hinweisen, dass die Bremsbeläge
abgenutzt sind und/oder ein Leck im
Bremssystem vorhanden ist; daher auf je-
den Fall die Bremsbeläge auf Verschleiß
und das Bremssystem auf Lecks überprü-
fen. Bei plötzlichem Absinken des Brems- flüssigkeitsstandes die Bremsanlage vor
dem nächsten Fahrtantritt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU52953
Bremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, alle 20000 km (12000 mi)
oder alle zwei Jahre gewechselt werden,
oder wenn sie beschädigt oder undicht sind.
1DX-9-G3.book 26 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
1
2
3
4
56
7
8
9
10
11
12
GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU52481
Kettendurchhang prüfen 1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung schalten.
3. Die Antriebskette mit einer Kraft von 50 N (5.0 kgf, 11 lbf) nach oben über
die Befestigungsschraube des An-
triebskettenschutzes ziehen.
4. Den Antriebsketten-Durchhang wie
gezeigt zwischen dem Antriebsketten-
schutz und der Kettenunterseite mes-
sen. 5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34318
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händ-
ler vor Sie den Durchhang der Antriebskette
einstellen.1. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen.
Zum Lockern der Antriebskette die
Einstellschraube auf jeder Seite der
Schwinge in Richtung (b) drehen und dann das Hinterrad nach vorn drü-
cken.
ACHTUNG: Ein nicht ange-
messener
Antriebskettendurchhang überlas-
tet den Motor und andere wichtige
Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss
führen. Daher darauf achten, dass
der Kettendurchhang sich immer
im Sollbereich befindet.
[GCA10572]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zumkorrekten Ausricht en des Hinterrads.
Antriebsketten-Durchhang: 48.0–58.0 mm (1.89–2.28 in)

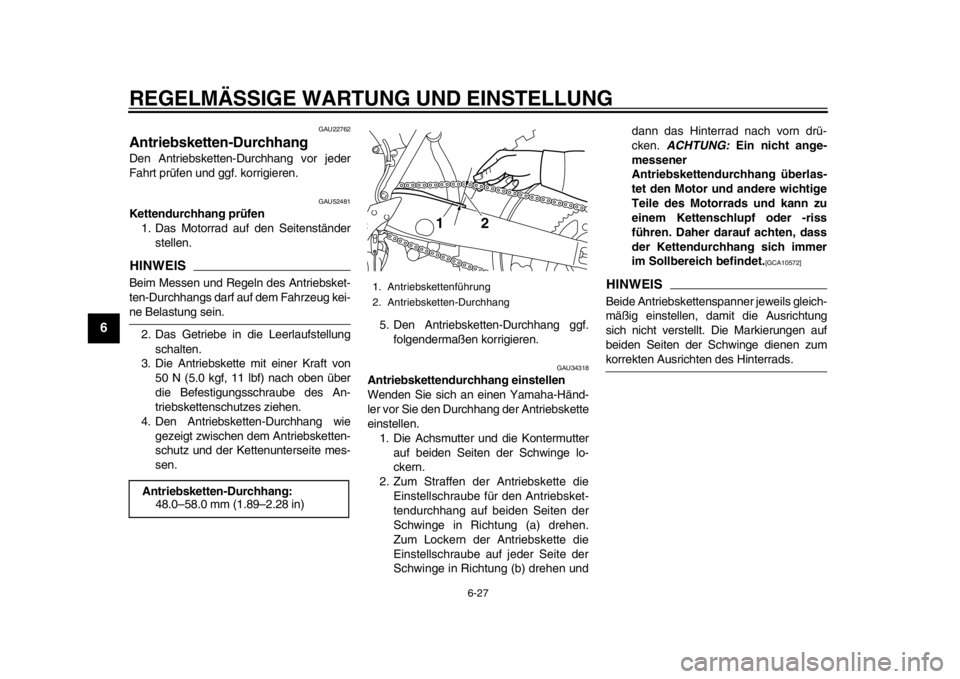

1. Antriebskettenführung
2. Antriebsketten-Durchhang
12
1DX-9-G3.book 27 ページ ２０１４年２月２５日　火曜日　午後３時３１分
