FREIN AVANT
5-13
FAS2GB2169
FREIN AVANT

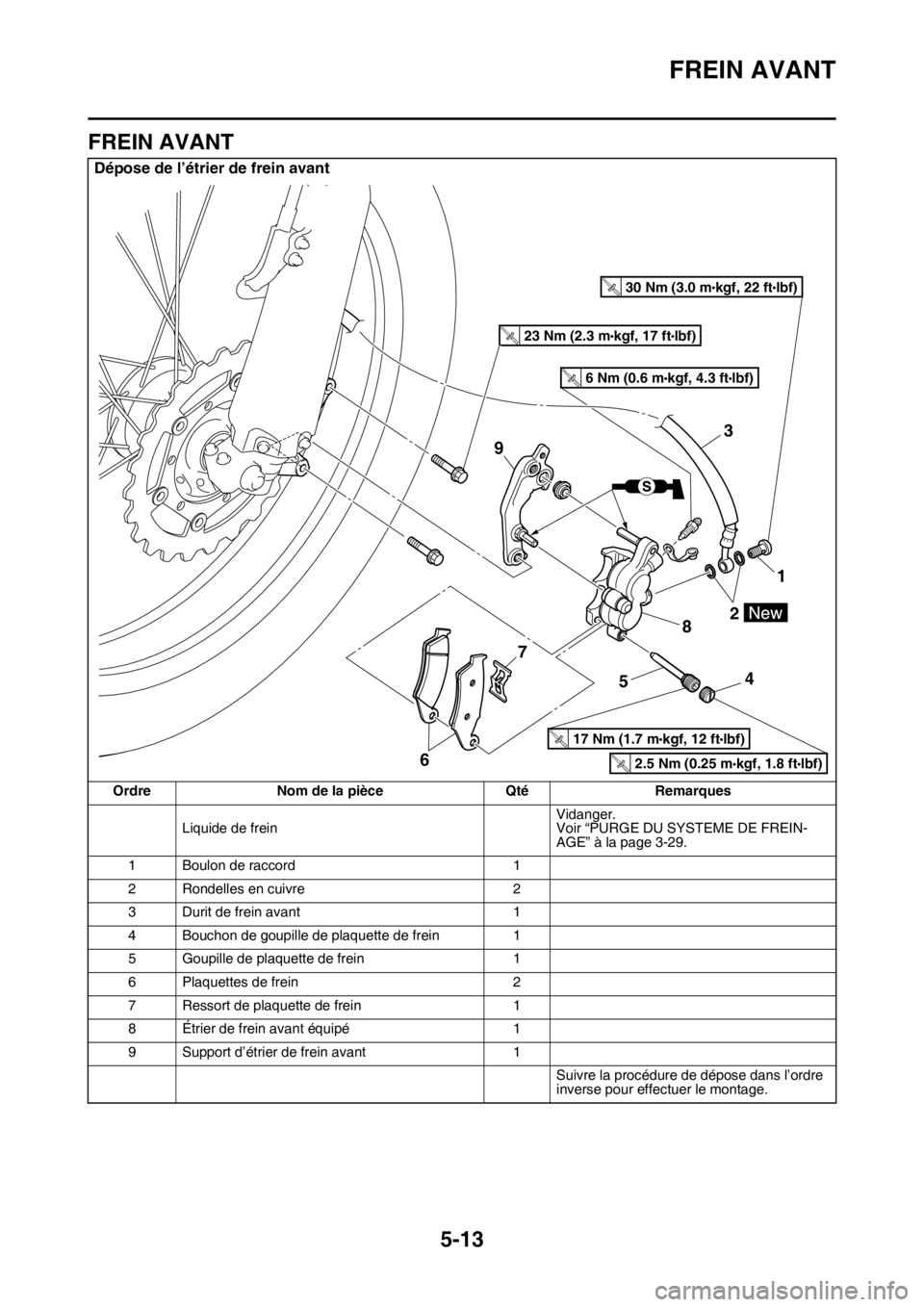

Dépose de l’étrier de frein avant
OrdreNom de la pièce QtéRemarques
Liquide de frein Vidanger.
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-29.
1 Boulon de raccord 1
2 Rondelles en cuivre 2
3 Durit de frein avant 1
4 Bouchon de goupille de plaquette de frein 1
5 Goupille de plaquette de frein 1
6 Plaquettes de frein 2
7 Ressort de plaquette de frein 1
8 Étrier de frein avant équipé 1
9 Support d’étrier de frein avant 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
3
9
1
2
8
4
5
7
6
T.R.30 Nm (3.0 mlbf)
kgf, 22 ft
T.R.23 Nm (2.3 mlbf)
kgf, 17 ft
T.R.17 Nm (1.7 mlbf)
kgf, 12 ft
T.R.2.5 Nm (0.25 mlbf)
kgf, 1.8 ft
T.R.6 Nm (0.6 mlbf)
kgf, 4.3 ft

FREIN AVANT
5-14
Démontage de l’étrier de frein avant
OrdreNom de la pièce QtéRemarques
1 Piston d’étrier de frein 2
2 Joint antipoussière de piston d'étrier de frein 2
3 Joint de piston d’étrier de frein 2
4 Vis de purge 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1 2
34
S
S
BF
BFT R..
S
6 Nm (0.6 m kgf, 4.3 ft Ibf)

FREIN AVANT
5-15

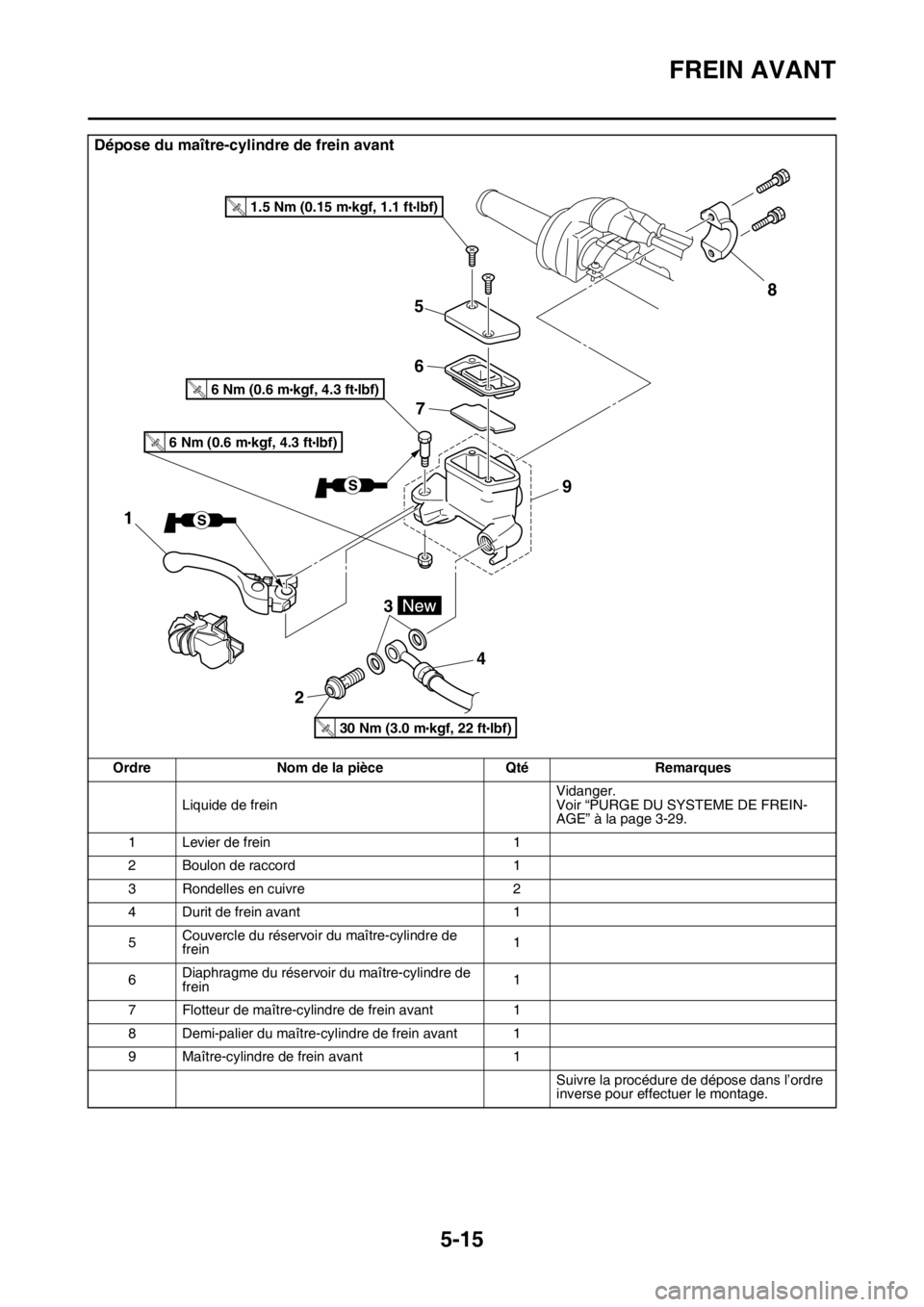

Dépose du maître-cylindre de frein avant
OrdreNom de la pièce QtéRemarques
Liquide de frein Vidanger.
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-29.
1 Levier de frein 1
2 Boulon de raccord 1
3 Rondelles en cuivre 2
4 Durit de frein avant 1
5 Couvercle du réservoir du maître-cylindre de
frein 1
6 Diaphragme du réservoir du maître-cylindre de
frein 1
7 Flotteur de maître-cylindre de frein avant 1
8 Demi-palier du maître-cylindre de frein avant 1
9 Maître-cylindre de frein avant 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
5
6
7
2 3
4 8
9
1
T.R.30 Nm (3.0 mlbf)
kgf, 22 ft
T.R.1.5 Nm (0.15 mlbf)
kgf, 1.1 ft
T.R.6 Nm (0.6 mlbf)
kgf, 4.3 ft
T.R.6 Nm (0.6 mlbf)
kgf, 4.3 ft

FREIN AVANT
5-16

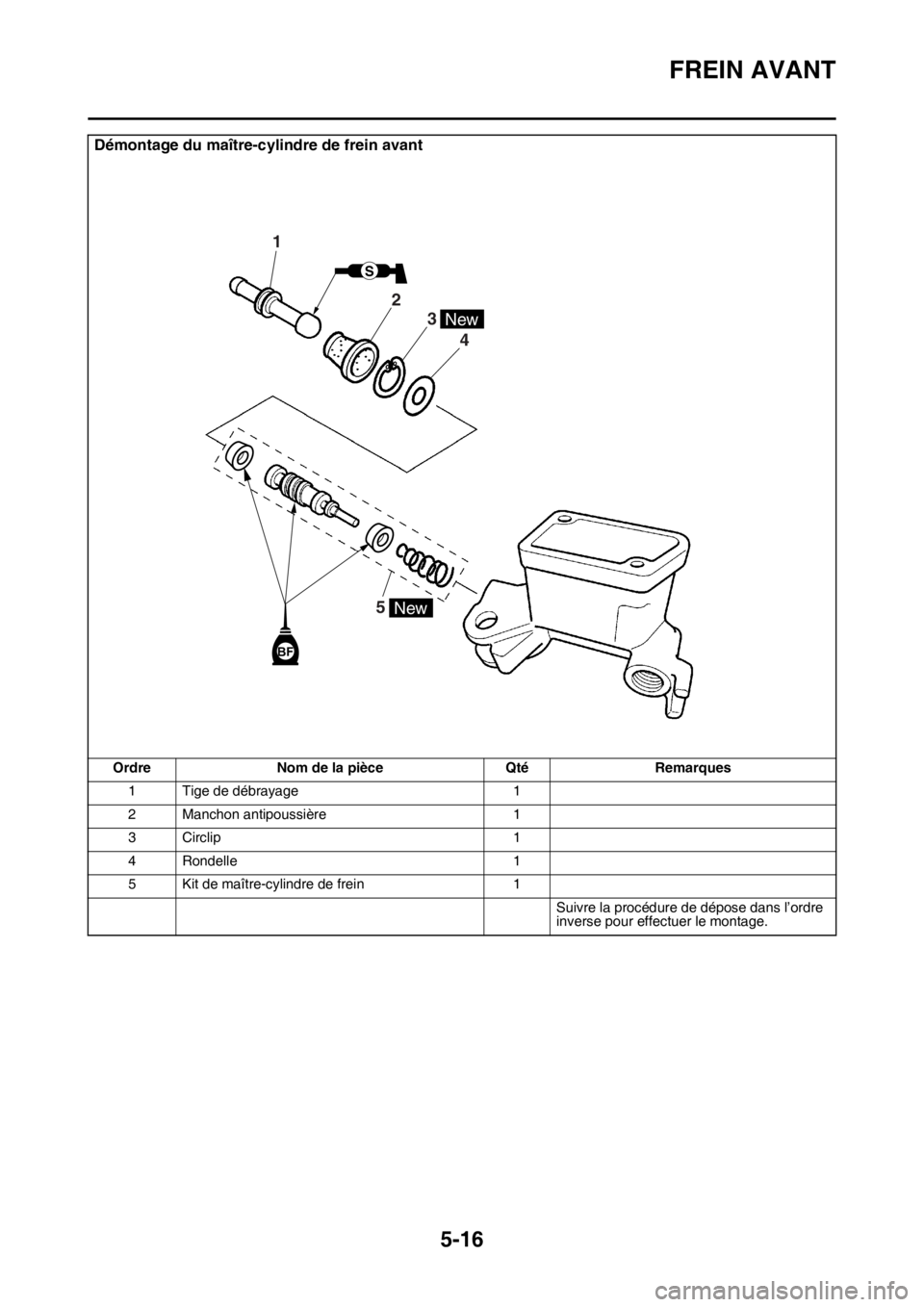

Démontage du maître-cylindre de frein avant
OrdreNom de la pièce QtéRemarques
1 Tige de débrayage 1
2 Manchon antipoussière 1
3 Circlip 1
4 Rondelle 1
5 Kit de maître-cylindre de frein 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
BF
5
4
3
2
1
S
New
New

FREIN AVANT
5-17
FAS2GB2170INTRODUCTIONEWA
AVERTISSEMENT
Si vous devez démonter les composants de
frein à disque, respectez les précautions
suivantes.
• Ne jamais démonter les composants de frein sauf si absolument nécessaire.
• En cas de problème avec les connexions du circuit des freins hydrauliques, ef-
fectuez les travaux suivants.
Démonter le système de freinage, vidan-
gez le liquide de frein et nettoyez-le. Après
cela, ajouter une quantité suffisante de liq-
uide de frein. Ensuite, purger après le re-
montage.
• Utiliser uniquement du liquide de frein pour le nettoyage des composants des
freins.
• Utiliser uniquement du liquide de frein neuf pour le nettoyage des composants
des freins.
• Essuyer immédiatement tout liquide de frein renversé pour éviter d’endommager
les surfaces peintes ou les pièces en plas-
tique.
• Manipuler le liquide de frein avec un soin particulier pour éviter toute projection
dans vos yeux, afin que de ne pas perdre
la vue.
• PREMIERS SOINS EN CAS DE CONTACT DU LIQUIDE DE FREIN AVEC LES YEUX:
• Rincer à l’eau pendant 15 minutes et con-
sulter immédiatement un médecin.

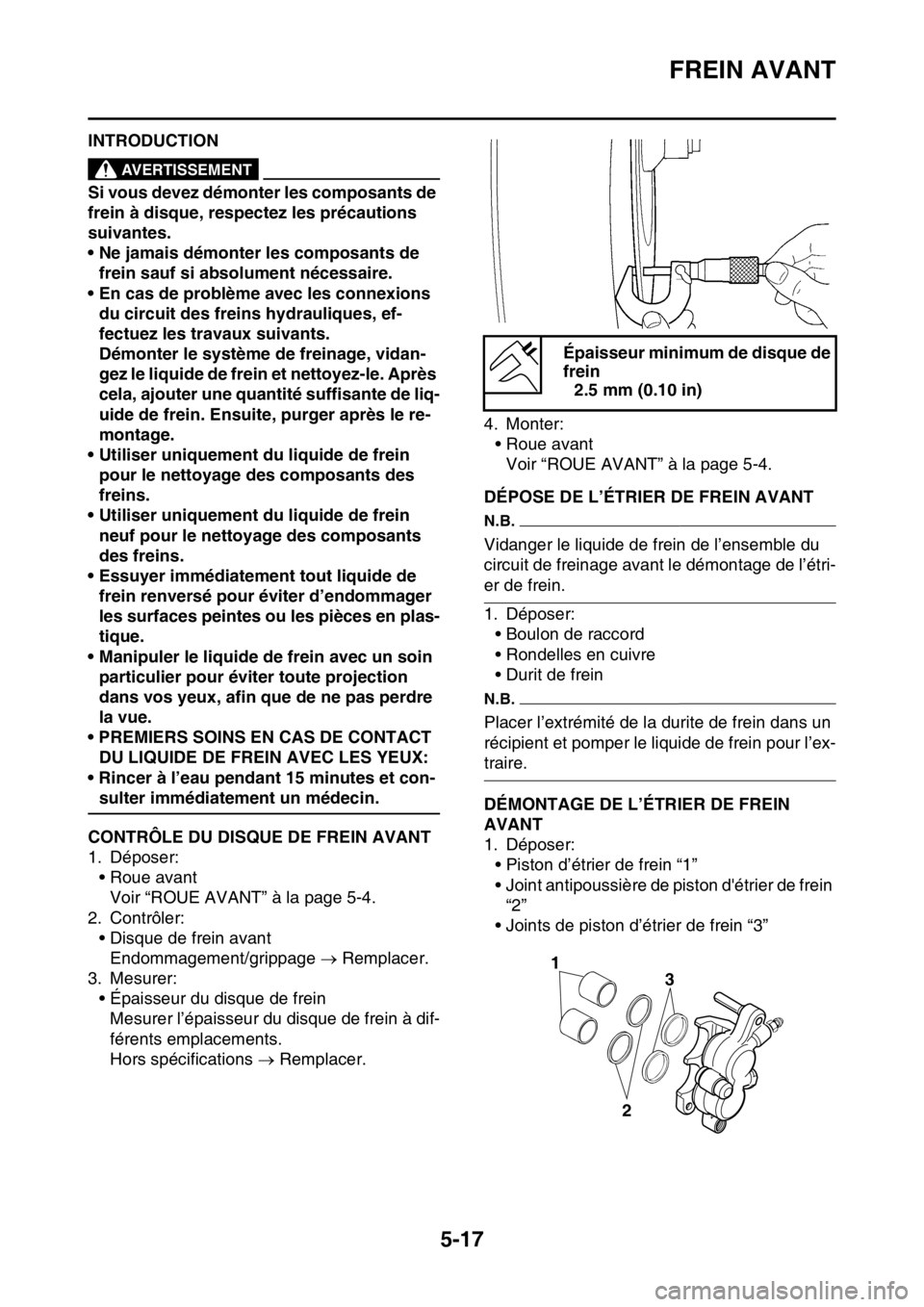

FAS2GB2171CONTRÔLE DU DISQUE DE FREIN AVANT
1. Déposer: • Roue avantVoir “ROUE AVANT” à la page 5-4.
2. Contrôler: • Disque de frein avantEndommagement/grippage  Remplacer.
3. Mesurer: • Épaisseur du disque de freinMesurer l’épaisseur du disque de frein à dif-
férents emplacements.
Hors spécifications  Remplacer. 4. Monter:
• Roue avant
Voir “ROUE AVANT” à la page 5-4.
FAS2GB2172DÉPOSE DE L’ÉTRIER DE FREIN AVANT
N.B.
Vidanger le liquide de frein de l’ensemble du
circuit de freinage avant le démontage de l’étri-
er de frein.
1. Déposer:• Boulon de raccord
• Rondelles en cuivre
• Durit de frein
N.B.
Placer l’extrémité de la durite de frein dans un
récipient et pomper le liquide de frein pour l’ex-
traire.
FAS2GB2173DÉMONTAGE DE L’ÉTRIER DE FREIN
AVANT
1. Déposer:
• Piston d’étrier de frein “1”
• Joint antipoussière de piston d'étrier de frein “2”
• Joints de piston d’étrier de frein “3” Épaisseur minimum de disque de
frein
2.5 mm (0.10 in)
3
2
1

FREIN AVANT
5-18
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Insuffler de l’air comprimé dans l’ouverture de raccord de durite de frein pour faire sortir
le piston de l’étrier de frein.
EWA
AVERTISSEMENT
• Couvrir le piston d’étrier de frein avec un chiffon. Veiller à ne pas se faire blesser
lorsque le piston est expulsé de l’étrier de
frein.
• Ne jamais tenter d’extraire le piston d’étri-
er de frein en faisant levier.
b. Déposer le joint antipoussière de piston d'étrier de frein et le joint de piston d’étrier
de frein.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2174CONTRÔLE DE L’ÉTRIER DE FREIN AVANT
1. Contrôler:• Piston d’étrier de frein “1”Rouille/rayures/usure  Remplacer le pis-
ton d’étrier de frein.
• Cylindre d’étrier de frein “2” Rayures/usure  Remplacer l’ensemble
d’étrier de frein.
• Corps d’étrier de frein “3” Craquelures/endommagement  Remplac-
er l’ensemble d’étrier de frein.
• Passages d’alimentation en liquide de frein (corps d’étrier de frein)
Obstruction  Nettoyer à l’air comprimé.
EWA
AVERTISSEMENT
En cas de démontage d’un étrier de frein,
remplacer le joint de piston d’étrier de frein
et le joint antipoussière de piston d’étrier de
frein par des joints neufs.
2. Contrôler:
• Support d’étrier de frein
Fissure/endommagement  Remplacer.
FAS2GB2175MONTAGE DE L’ÉTRIER DE FREIN AVANTEWA
AVERTISSEMENT
• Avant la pose, nettoyer et lubrifier les
pièces internes. Utiliser uniquement du
liquide de frein neuf pour le nettoyage et la
lubrification.
• Ne jamais utiliser de solvants sur les com-
posants de frein internes car ils provo-
queront le gonflement et la déformation
des joints de piston.
• En cas de démontage d’un étrier de frein, remplacer le joint de piston d’étrier de
frein et le joint antipoussière de piston
d’étrier de frein par des joints neufs.
FAS2GB2176MONTAGE DU PISTON D’ÉTRIER DE FREIN
1. Nettoyer:• Étrier de frein
• Joint de piston d’étrier de frein
• Joint antipoussière de piston d'étrier de frein
• Piston d’étrier de freinUtiliser du liquide de frein pour le nettoyage.
2. Monter:
• Joints de piston d’étrier de frein “1”
• Joint antipoussière de piston d'étrier de frein “2”
EWA
AVERTISSEMENT
Toujours utiliser de nouveaux joint et joint
antipoussière de piston d'étrier de frein.
N.B.
• Appliquer de la graisse de silicone sur le joint
de piston d’étrier de frein et sur le joint cache-
poussière de piston d’étrier de frein.
• Insérer correctement le joint et le joint anti- poussière de piston d'étrier de frein dans la
rainure de l'étrier de frein.
2
113
Liquide de frein spécifiéDOT 4
New
New

FREIN AVANT
5-19
3. Monter:• Piston d’étrier de frein “1”
N.B.
Appliquer le liquide de frein sur la surface exté-
rieure du piston.
ECA
ATTENTION
• Monter le piston en orientant sa face “a” vers l’étrier de frein.
• Ne jamais forcer pour insérer.
FAS2GB2177MONTAGE DE L’ÉTRIER DE FREIN AVANT
1. Monter:
• Support d’étrier de frein avant
• Étrier de frein avant(provisoirement)
• Rondelles en cuivre
• Durite de frein
• Vis de raccord
EWA
AVERTISSEMENT
Un cheminement correct des durites de
frein est indispensable au fonctionnement
en toute sécurité du véhicule.
ECA
ATTENTION
S'assurer que la partie tubulaire “a” de la
durite de frein touche la saillie “b” de l’étrier
de frein.
2. Monter: • Étrier de frein avant
• Ressort de plaquette de frein
• Plaquette de frein
• Goupille de plaquette de frein
• Support de durit de frein
Voir “CONTROLE DES PLAQUETTES DE
FREIN AVANT” à la page 3-31.
3. Serrer:
• Écrou du support de durite de frein “1”
N.B.
S'assurer que le support de durite de frein “2”
est posé avec son extrémité supérieure “a”
alignée avec la peinture “b” sur la durite de
frein.
Support d’étrier de frein avant 23 Nm (2.3 m·kgf, 17 ft·lbf)
Vis de raccord de durite de frein 30 Nm (3.0 m·kgf, 22 ft·lbf)
1
1
2 2
1
a1
New
T R..
Goupille de plaquette de frein
17 Nm (1.7 m·kgf, 12 ft·lbf)
Écrou du support de durite de
frein 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
a b
T R..
T R..
1
2
b
a

FREIN AVANT
5-20
4. Verser du liquide de frein dans le réservoir du maître-cylindre de frein jusqu'au niveau
spécifié.
EWA
AVERTISSEMENT
• Utiliser exclusivement du liquide de frein du type spécifié. D'autres liquides ris-
quent d'attaquer les joints en caoutchouc
et de provoquer des fuites et un mauvais
fonctionnement des freins.
• Faire l'appoint avec du liquide de frein du même type que celui qui se trouve déjà
dans le circuit. Le mélange de liquides de
type différent risque de provoquer une ré-
action chimique et de nuire au bon fonc-
tionnement du frein.
• Lorsqu’on ajoute du liquide, veiller à ne pas laisser pénétrer de l’eau dans le réser-
voir du liquide de frein. L'eau abaisse
fortement le point d'ébullition du liquide et
cela risque de former un bouchon de va-
peur (ou “vapor lock”).
ECA
ATTENTION
Le liquide de frein risque d'endommager les
surfaces peintes et les pièces en plastique.
Toujours essuyer immédiatement les écla-
boussures de liquide de frein.
5. Purger:• Circuit de freinage
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-29.
6. Contrôler:
• Niveau du liquide de freinLe repère de niveau minimum ou au-des-
sous  Ajouter.
Voir “CONTROLE DU NIVEAU DU LIQUIDE
DE FREIN” à la page 3-35.
7. Contrôler:
• Garde du levier de freinVoir “REGLAGE DU FREIN AVANT” à la
page 3-30.
• Fonctionnement du levier de frein Sensation de mollesse  Purger le circuit
de freinage.
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-29.
FAS2GB2178
DÉPOSE DU MAÎTRE-CYLINDRE DE FREIN
AVANT
N.B.
Vidanger le liquide de frein de l’ensemble du
circuit de freinage avant la dépose du maître-
cylindre de frein avant.
1. Déposer: • Vis de raccord
• Rondelles en cuivre
• Durites de frein
N.B.
Pour vidanger tout le liquide de frein résiduel,
placer un récipient sous le maître-cylindre et
l’extrémité de la durite de frein.
FAS2GB2179CONTRÔLE DU MAÎTRE-CYLINDRE DE
FREIN AVANT
1. Contrôler:
• Maître-cylindre de frein “1”Endommagement/rayures/usure  Rem-
placer.
• Passages d’alimentation en liquide de frein “2”
(corps du maître-cylindre de frein)
Obstruction  Nettoyer à l’air comprimé.
2. Contrôler: • Kit de maître-cylindre de freinEndommagement/rayures/usure  Rem-
placer.
3. Contrôler: • Couvercle du réservoir du maître-cylindre
de frein
4. Contrôler: • Durits de frein
Craquelures/endommagement/usure 
Remplacer.
FAS2GB2180
Liquide de frein spécifié DOT 4
1
2

FREIN AVANT
5-21

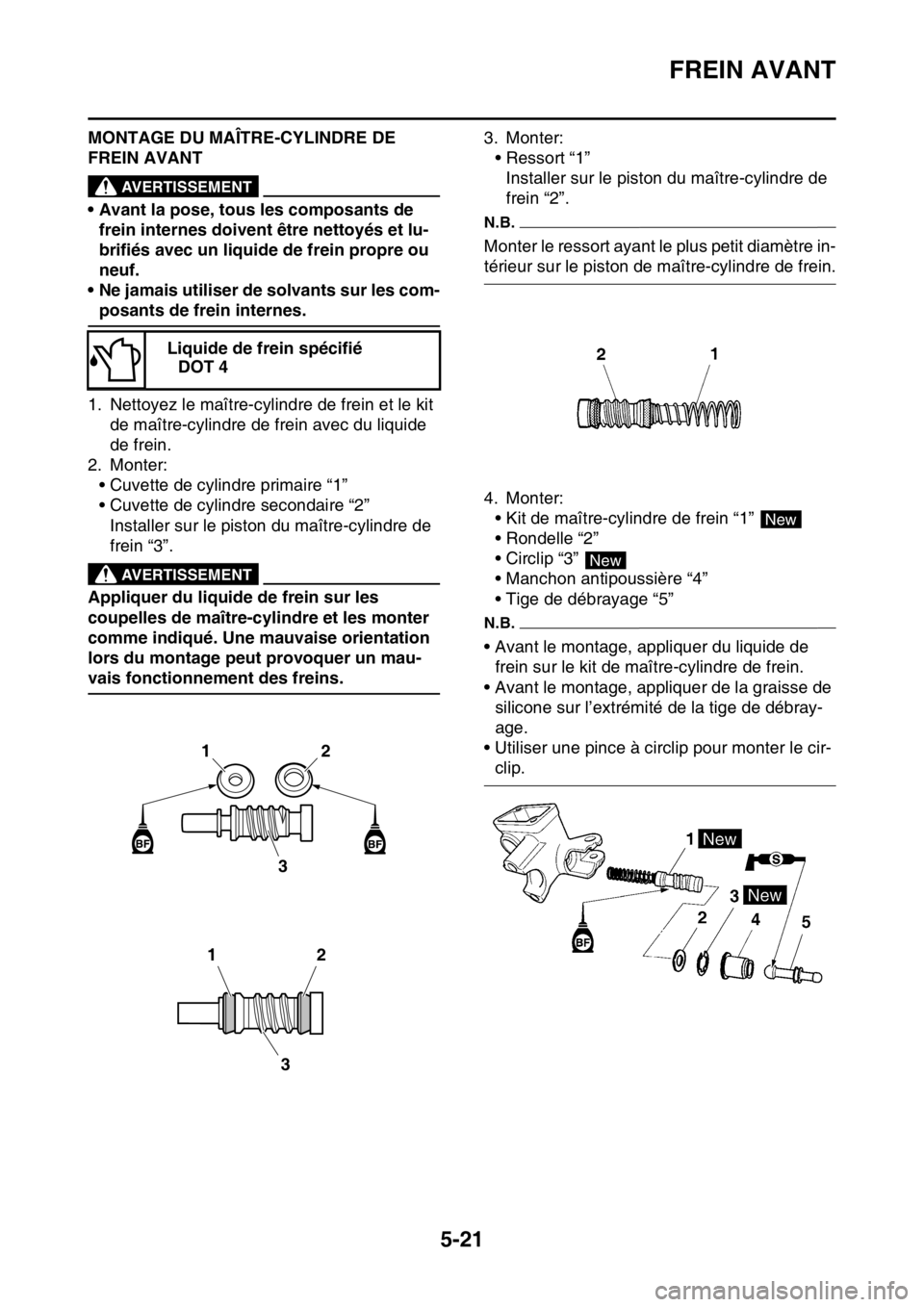

MONTAGE DU MAÎTRE-CYLINDRE DE
FREIN AVANT
EWA
AVERTISSEMENT
• Avant la pose, tous les composants de frein internes doivent être nettoyés et lu-
brifiés avec un liquide de frein propre ou
neuf.
• Ne jamais utiliser de solvants sur les com-
posants de frein internes.
1. Nettoyez le maître-cylindre de frein et le kit de maître-cylindre de frein avec du liquide
de frein.
2. Monter: • Cuvette de cylindre primaire “1”
• Cuvette de cylindre secondaire “2”
Installer sur le piston du maître-cylindre de
frein “3”.
EWA
AVERTISSEMENT
Appliquer du liquide de frein sur les
coupelles de maître-cylindre et les monter
comme indiqué. Une mauvaise orientation
lors du montage peut provoquer un mau-
vais fonctionnement des freins. 3. Monter:
• Ressort “1” Installer sur le piston du maître-cylindre de
frein “2”.
N.B.
Monter le ressort ayant le plus petit diamètre in-
térieur sur le piston de maître-cylindre de frein.
4. Monter:• Kit de maître-cylindre de frein “1”
• Rondelle “2”
• Circlip “3”
• Manchon antipoussière “4”
• Tige de débrayage “5”
N.B.
• Avant le montage, appliquer du liquide de
frein sur le kit de maître-cylindre de frein.
• Avant le montage, appliquer de la graisse de silicone sur l’extrémité de la tige de débray-
age.
• Utiliser une pince à circlip pour monter le cir-
clip.
FAS2GB2181
Liquide de frein spécifié DOT 4
12
3
2
1
3
New
New

FREIN AVANT
5-22
REPOSE DU MAÎTRE-CYLINDRE DE FREIN
AVANT
1. Monter:• Maître-cylindre de frein “1”
N.B.
• Poser le support du maître-cylindre de frein avant avec le repère “UP” orienté vers le haut.
• Serrer d’abord la vis supérieure, puis la vis in-
férieure.
2. Monter: • Rondelles en cuivre
• Durit de frein
• Boulon de raccord
EWA
AVERTISSEMENT
Un cheminement correct des durites de
frein est indispensable au fonctionnement
en toute sécurité du véhicule.
ECA
ATTENTION
Au cours du montage, mettre la durite de
frein en contact avec la saillie du maître-cyl-
indre de frein “a” et orienter sa partie
courbe “b” vers le bas.
N.B.
Tourner le guidon sur la gauche et sur la droite
pour s’assurer que la durite de frein ne touche
aucune autre pièce (par exemple, faisceau de
fils, câbles, fils). Régler si nécessaire. 3. Verser du liquide de frein dans le réservoir
du maître-cylindre de frein jusqu'au niveau
spécifié.
EWA
AVERTISSEMENT
• Utiliser exclusivement du liquide de frein
du type spécifié. D'autres liquides ris-
quent d'attaquer les joints en caoutchouc
et de provoquer des fuites et un mauvais
fonctionnement des freins.
• Faire l'appoint avec du liquide de frein du
même type que celui qui se trouve déjà
dans le circuit. Le mélange de liquides de
type différent risque de provoquer une ré-
action chimique et de nuire au bon fonc-
tionnement du frein.
• Lors du remplissage, veiller à ce que de
l’eau ne pénètre pas dans le réservoir du
maître-cylindre de frein. L'eau abaisse
fortement le point d'ébullition du liquide et
cela risque de former un bouchon de va-
peur (ou “vapor lock”).
ECA
ATTENTION
Le liquide de frein risque d'endommager les
surfaces peintes et les pièces en plastique.
Toujours essuyer immédiatement les écla-
boussures de liquide de frein.
4. Purger:• Circuit de freinageVoir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-29.
5. Contrôler: • Niveau du liquide de frein
Le repère de niveau minimum “a” ou au-des-
sous  Ajouter.
Voir “CONTROLE DU NIVEAU DU LIQUIDE
DE FREIN” à la page 3-35.
Vis de support du maître-cylindre
de frein
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Vis de raccord de durite de frein 30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
1
New
T R..
Liquide de frein spécifié DOT 4
