COMMANDES ET INSTRUMENTS
3-6
3
FAUM2750
Écran multifonction
AVERTISSEMENT
FWA12312
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmente
ainsi les risques d’accidents.L’écran multifonction affiche les éléments
suivants :●
un compteur kilométrique (affichant la
distance totale parcourue)
●
deux totalisateurs journaliers (affi-
chant la distance parcourue et la durée
d’utilisation depuis leur dernière re-mise à zéro, ainsi que la vitesse
moyenne du véhicule pendant ce laps
de temps)
●
un totalisateur de la réserve (affichant
la distance parcourue depuis que le té-
moin d’alerte du niveau de carburant
s’est allumé)
●
une montre
●
un afficheur de la température atmos-
phérique
●
un indicateur de changement d’huile
(s’affiche lorsqu’un changement
d’huile moteur est nécessaire)
N.B.●
Pour le modèle vendu au R.-U., la dis-
tance parcourue s’affiche en milles et
les températures en °F.
●
Pour le modèle vendu dans les autres
pays, la distance parcourue s’affiche
en kilomètres et les températures en
°C.
Modes compteur kilométrique et totali-
sateur journalier
Appuyer sur le bouton de sélection “MODE”
pour modifier l’affichage des compteurs
(compteur kilométrique “Total” et totalisa-
teurs journaliers “Trip”) dans l’ordre
suivant :
Total → Trip 1 → Trip 2 → Trip/fuel → Total
N.B.Le compteur “Trip/Fuel” (totalisateur journa-
lier/carburant) ne s’active que lorsque le té-
moin d’alerte du niveau de carburant s’al-
lume.Appuyer sur le bouton de confirmation
“SET” pour modifier l’affichage des totalisa-
teurs journaliers comme suit :
Trip 1 ou Trip 2 → Time (temps) 1 ou 2 →
Speed (vitesse moyenne) 1 ou 2 → Trip 1
ou Trip 2
1. Bouton de sélection “MODE”
2. Écran multifonction
3. Bouton “SET”
1
2
3
ZAUM0878

1. Total
2. Trip 1
3. Trip 2
4. Totalisateur journalier/carburant “Trip/Fuel”
"Mode"


"Mode"
"Mode"
"Mode"

1
2
3
4
ZAUM0391
U16PF3F0.book Page 6 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-7
3

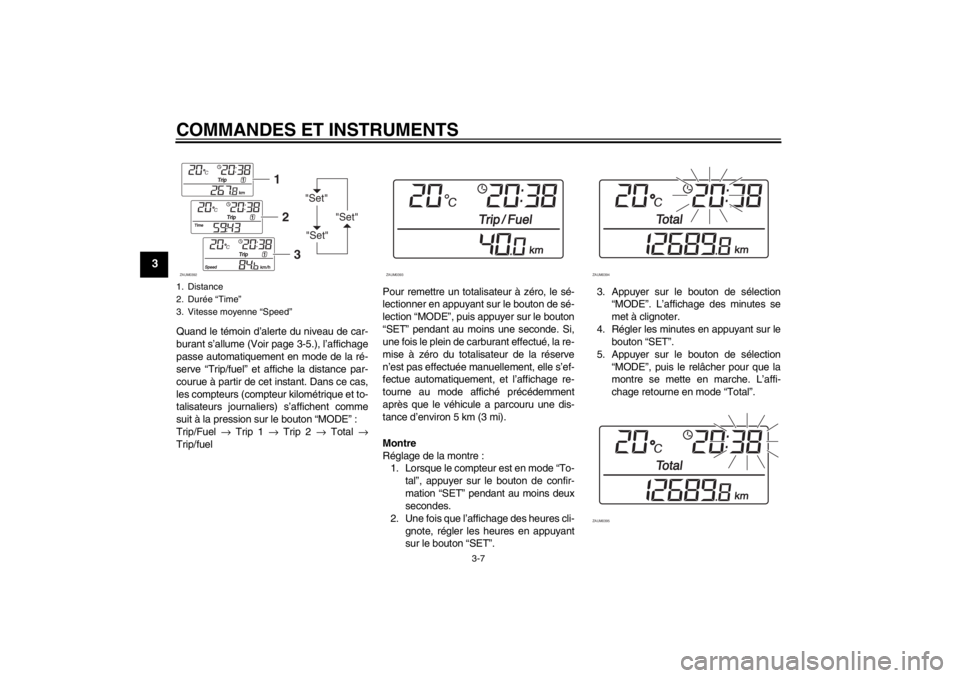

Quand le témoin d’alerte du niveau de car-
burant s’allume (Voir page 3-5.), l’affichage
passe automatiquement en mode de la ré-
serve “Trip/fuel” et affiche la distance par-
courue à partir de cet instant. Dans ce cas,
les compteurs (compteur kilométrique et to-
talisateurs journaliers) s’affichent comme
suit à la pression sur le bouton “MODE” :
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “MODE”, puis appuyer sur le bouton
“SET” pendant au moins une seconde. Si,
une fois le plein de carburant effectué, la re-
mise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement, et l’affichage re-
tourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
Montre
Réglage de la montre :
1. Lorsque le compteur est en mode “To-
tal”, appuyer sur le bouton de confir-
mation “SET” pendant au moins deux
secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “SET”.3. Appuyer sur le bouton de sélection
“MODE”. L’affichage des minutes se
met à clignoter.
4. Régler les minutes en appuyant sur le
bouton “SET”.
5. Appuyer sur le bouton de sélection
“MODE”, puis le relâcher pour que la
montre se mette en marche. L’affi-
chage retourne en mode “Total”.1. Distance
2. Durée “Time”
3. Vitesse moyenne “Speed”
"Set"
"Set""Set"


12
3
ZAUM0392

ZAUM0393

ZAUM0394

ZAUM0395
U16PF3F0.book Page 7 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-8
3

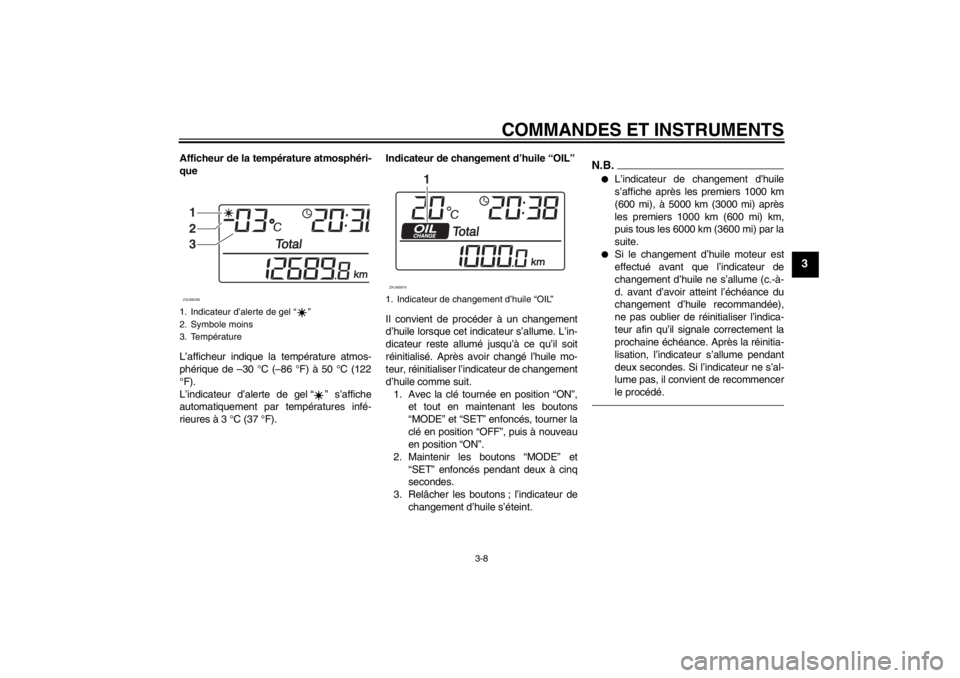

Afficheur de la température atmosphéri-
que
L’afficheur indique la température atmos-
phérique de –30 °C (–86 °F) à 50 °C (122
°F).
L’indicateur d’alerte de gel “ ” s’affiche
automatiquement par températures infé-
rieures à 3 °C (37 °F).Indicateur de changement d’huile “OIL”
Il convient de procéder à un changement
d’huile lorsque cet indicateur s’allume. L’in-
dicateur reste allumé jusqu’à ce qu’il soit
réinitialisé. Après avoir changé l’huile mo-
teur, réinitialiser l’indicateur de changement
d’huile comme suit.
1. Avec la clé tournée en position “ON”,
et tout en maintenant les boutons
“MODE” et “SET” enfoncés, tourner la
clé en position “OFF”, puis à nouveau
en position “ON”.
2. Maintenir les boutons “MODE” et
“SET” enfoncés pendant deux à cinq
secondes.
3. Relâcher les boutons ; l’indicateur de
changement d’huile s’éteint.
N.B.●
L’indicateur de changement d’huile
s’affiche après les premiers 1000 km
(600 mi), à 5000 km (3000 mi) après
les premiers 1000 km (600 mi) km,
puis tous les 6000 km (3600 mi) par la
suite.
●
Si le changement d’huile moteur est
effectué avant que l’indicateur de
changement d’huile ne s’allume (c.-à-
d. avant d’avoir atteint l’échéance du
changement d’huile recommandée),
ne pas oublier de réinitialiser l’indica-
teur afin qu’il signale correctement la
prochaine échéance. Après la réinitia-
lisation, l’indicateur s’allume pendant
deux secondes. Si l’indicateur ne s’al-
lume pas, il convient de recommencer
le procédé.
1. Indicateur d’alerte de gel “ ”
2. Symbole moins
3. Température

1
2
3ZAUM0396
1. Indicateur de changement d’huile “OIL”

1
ZAUM0879
U16PF3F0.book Page 8 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU1234A

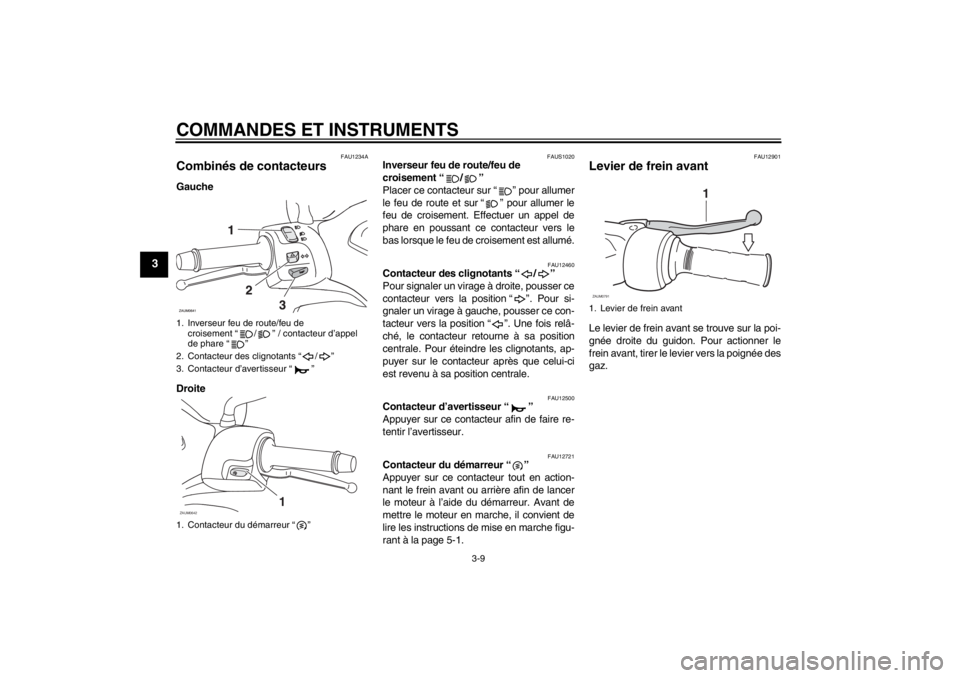

Combinés de contacteurs Gauche
Droite
FAUS1020
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement. Effectuer un appel de
phare en poussant ce contacteur vers le
bas lorsque le feu de croisement est allumé.
FAU12460
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “ ”. Une fois relâ-
ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12721
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU12901
Levier de frein avant Le levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
1. Inverseur feu de route/feu de
croisement “ / ” / contacteur d’appel
de phare “ ”
2. Contacteur des clignotants “ / ”
3. Contacteur d’avertisseur “ ”
1. Contacteur du démarreur “ ”ZAUM0642
1
1. Levier de frein avant
1
ZAUM0791
U16PF3F0.book Page 9 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU12951
Levier de frein arrière Le levier de frein arrière se trouve sur la poi-
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
FAUM2161
Bouchon du réservoir de carbu-
rant Ouverture du bouchon du réservoir de
carburant
1. Ouvrir le cache du bouchon de réser-
voir de carburant en appuyant sur
l’avant de celui-ci.
2. Introduire la clé dans la serrure et la
tourner dans le sens des aiguilles
d’une montre.Fermeture du bouchon du réservoir de
carburant
1. Aligner les repères d’alignement, puis
appuyer sur le bouchon du réservoir
de carburant afin de le remettre en
place.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre, puis la reti-
rer.
3. Refermer le cache du bouchon du ré-
servoir de carburant.
AVERTISSEMENT
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
1. Levier de frein arrière
1
ZAUM0085
1. Bouchon du réservoir de carburant
2. Cache du bouchon de réservoir de carburantZAUM0643
1
2
U16PF3F0.book Page 10 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU13212

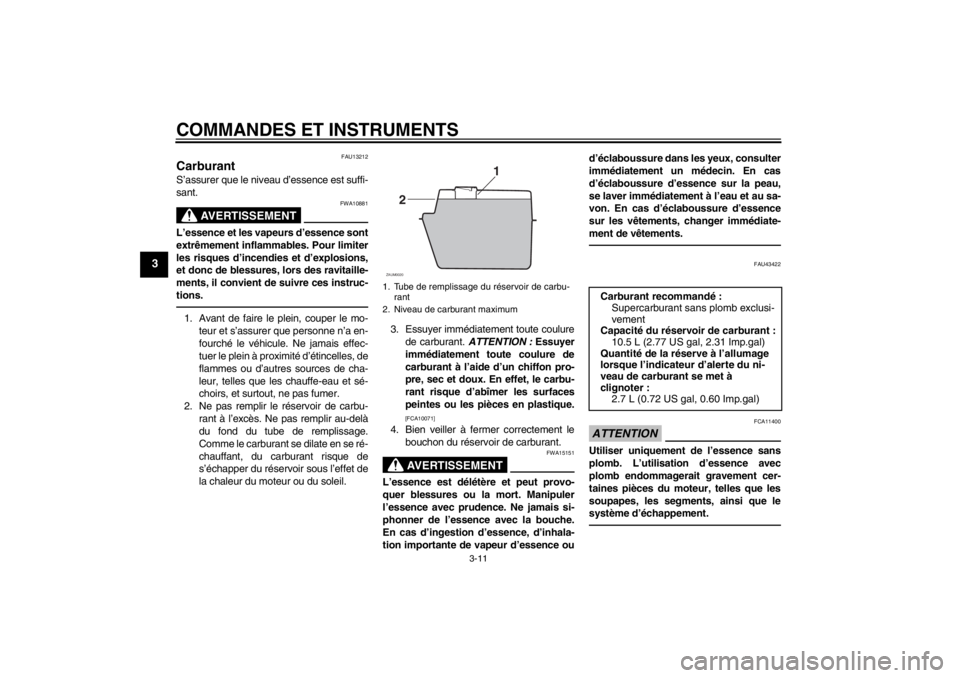

Carburant S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de
flammes ou d’autres sources de cha-
leur, telles que les chauffe-eau et sé-
choirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se ré-
chauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU43422
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
1
2
ZAUM0020
Carburant recommandé :
Supercarburant sans plomb exclusi-
vement
Capacité du réservoir de carburant :
10.5 L (2.77 US gal, 2.31 Imp.gal)
Quantité de la réserve à l’allumage
lorsque l’indicateur d’alerte du ni-
veau de carburant se met à
clignoter :
2.7 L (0.72 US gal, 0.60 Imp.gal)
U16PF3F0.book Page 11 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-12
3
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
FAU13445
Pots catalytiques Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :●
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
●
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
●
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
●
Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
U16PF3F0.book Page 12 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU13932

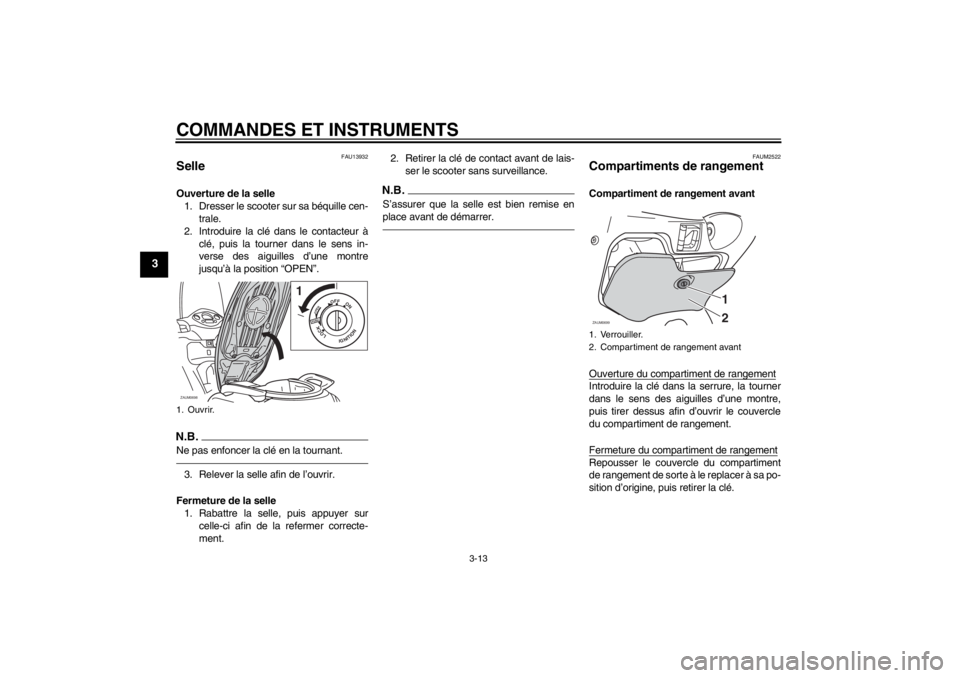

Selle Ouverture de la selle
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la position “OPEN”.N.B.Ne pas enfoncer la clé en la tournant.3. Relever la selle afin de l’ouvrir.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.2. Retirer la clé de contact avant de lais-
ser le scooter sans surveillance.
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAUM2522
Compartiments de rangement Compartiment de rangement avant
Ouverture du compartiment de rangementIntroduire la clé dans la serrure, la tourner
dans le sens des aiguilles d’une montre,
puis tirer dessus afin d’ouvrir le couvercle
du compartiment de rangement.
Fermeture du compartiment de rangementRepousser le couvercle du compartiment
de rangement de sorte à le replacer à sa po-
sition d’origine, puis retirer la clé.
1. Ouvrir.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
1. Verrouiller.
2. Compartiment de rangement avant
1
2
ZAUM0699
U16PF3F0.book Page 13 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-14
3
AVERTISSEMENT
FWA11191
●
Ne pas dépasser la limite de charge
du compartiment de rangement
avant, qui est de 1 kg (2 lb).
●
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 185 kg
(408 lb).

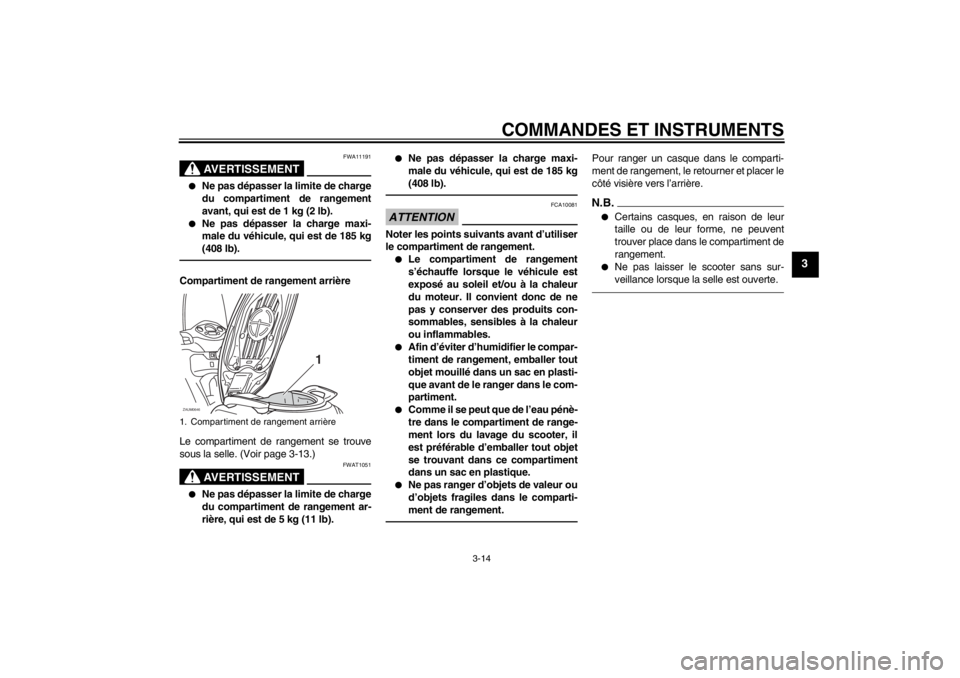

Compartiment de rangement arrière
Le compartiment de rangement se trouve
sous la selle. (Voir page 3-13.)
AVERTISSEMENT
FWAT1051
●
Ne pas dépasser la limite de charge
du compartiment de rangement ar-
rière, qui est de 5 kg (11 lb).
●
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 185 kg
(408 lb).
ATTENTION
FCA10081
Noter les points suivants avant d’utiliser
le compartiment de rangement.●
Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil et/ou à la chaleur
du moteur. Il convient donc de ne
pas y conserver des produits con-
sommables, sensibles à la chaleur
ou inflammables.
●
Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plasti-
que avant de le ranger dans le com-
partiment.
●
Comme il se peut que de l’eau pénè-
tre dans le compartiment de range-
ment lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.
●
Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.
Pour ranger un casque dans le comparti-
ment de rangement, le retourner et placer le
côté visière vers l’arrière.N.B.●
Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment de
rangement.
●
Ne pas laisser le scooter sans sur-
veillance lorsque la selle est ouverte.
1. Compartiment de rangement arrièreZAUM0646
1
U16PF3F0.book Page 14 Tuesday, June 19, 2012 8:50 AM

COMMANDES ET INSTRUMENTS
3-15
3
FAUM2490

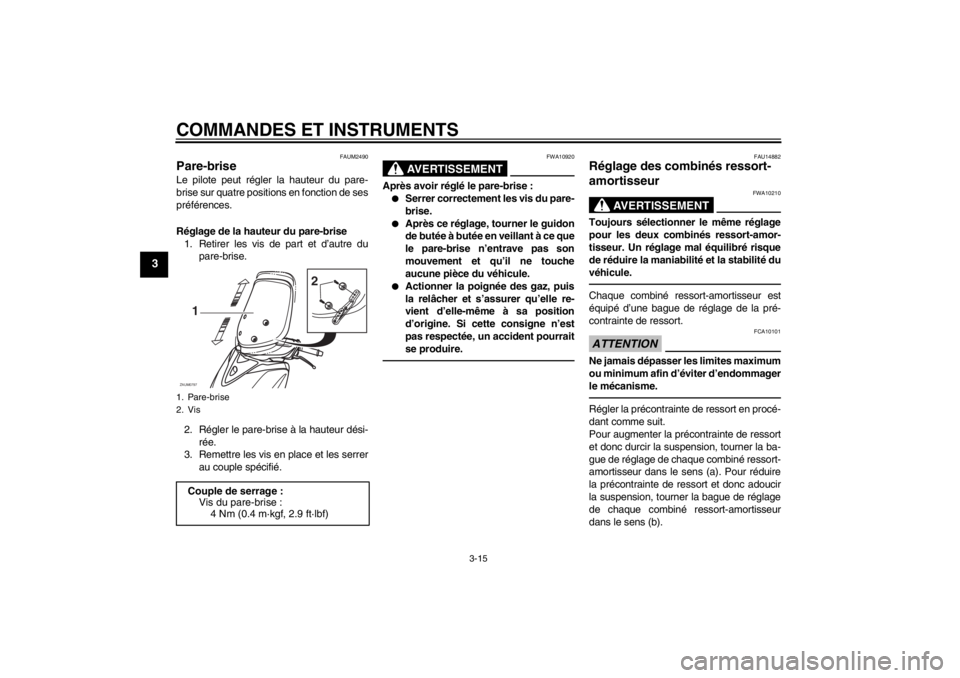

Pare-brise Le pilote peut régler la hauteur du pare-
brise sur quatre positions en fonction de ses
préférences.
Réglage de la hauteur du pare-brise
1. Retirer les vis de part et d’autre du
pare-brise.
2. Régler le pare-brise à la hauteur dési-
rée.
3. Remettre les vis en place et les serrer
au couple spécifié.
AVERTISSEMENT
FWA10920
Après avoir réglé le pare-brise :●
Serrer correctement les vis du pare-
brise.
●
Après ce réglage, tourner le guidon
de butée à butée en veillant à ce que
le pare-brise n’entrave pas son
mouvement et qu’il ne touche
aucune pièce du véhicule.
●
Actionner la poignée des gaz, puis
la relâcher et s’assurer qu’elle re-
vient d’elle-même à sa position
d’origine. Si cette consigne n’est
pas respectée, un accident pourrait
se produire.
FAU14882
Réglage des combinés ressort-
amortisseur
AVERTISSEMENT
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité du
véhicule.Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage de chaque combiné ressort-
amortisseur dans le sens (a). Pour réduire
la précontrainte de ressort et donc adoucir
la suspension, tourner la bague de réglage
de chaque combiné ressort-amortisseur
dans le sens (b).
1. Pare-brise
2. VisCouple de serrage :
Vis du pare-brise :
4 Nm (0.4 m·kgf, 2.9 ft·lbf)ZAUM0797
1
2
U16PF3F0.book Page 15 Tuesday, June 19, 2012 8:50 AM
