MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
5. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone dre-
naggio olio per scaricare l’olio dal
carter.4. Verificare che la rondella del bullone di
drenaggio non sia danneggiata e so-
stituirla se necessario.
NOTASaltare le fasi 5–9 se non si sostituisce l’ele-
mento filtro olio.5. Togliere il coperchio elemento filtro
olio togliendo i bulloni.
6. Togliere l’elemento filtro olio e l’O-ring.
1. Tappo bocchettone riempimento olio motoreZAUM0701
1
1. Bullone drenaggio olio
1. Bullone drenaggio olio
2. RondellaZAUM0702
112
ZAUM0129
1. Coperchio elemento filtro olioZAUM0711
1
U16PH3H0.book Page 11 Thursday, June 14, 2012 10:17 AM
Page 52 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
7. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
8. Installare un nuovo elemento filtro olio
e l’O-ring.
9. Installare il coperchio elemento filtro
olio installando i bulloni e poi stringen-
doli alla coppia di serraggio secondo
specifica.NOTAAccertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.
10. Installare la rondella e il bullone dre-
naggio olio, quindi stringere il bullone
di drenaggio alla coppia di serraggio
secondo specifica.NOTAAccertarsi che la rondella sia alloggiata cor-
rettamente.11. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11670
●
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usare
oli con etichetta “ENERGY CON-
SERVING II” (CONSERVANTE
ENERGIA II) o superiore.
●
Accertarsi che non penetrino corpi
estranei nel carter.
12. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
13. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
14. Azzerare l’indicatore cambio olio. (Ve-
dere pagina 3-8.)
1. Elemento filtro olio
2. O-ring
3. Coperchio elemento filtro olioCoppia di serraggio:
Bullone del coperchio del filtro olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
3
ZAUM0712
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
Senza sostituzione dell’elemento fil-
tro olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U16PH3H0.book Page 12 Thursday, June 14, 2012 10:17 AM
Page 53 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAU20066
Olio trasmissione finale Prima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano perdi-
te, fare controllare e riparare lo scooter da
un concessionario Yamaha. Oltre a questo,
si deve cambiare come segue l’olio trasmis-
sione finale agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione.
1. Accendere il motore, riscaldare l’olio
trasmissione finale guidando lo scoo-
ter per diversi minuti e poi spegnerlo.
2. Posizionare lo scooter sul cavalletto
centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone di
riempimento olio trasmissione finale e
il rispettivo O-ring dalla scatola tra-
smissione finale.5. Togliere il bullone di drenaggio olio tra-
smissione finale e la rispettiva guarni-
zione per scaricare l’olio dalla scatola
trasmissione finale.6. Installare il bullone di drenaggio olio
trasmissione finale e la guarnizione
nuova, quindi stringere il bullone alla
coppia di serraggio secondo specifica.
7. Rabboccare con la quantità secondo
specifica dell’olio trasmissione finale
consigliato. AVVERTENZA! Accer-
tarsi che non penetrino corpi estra-
nei nella scatola trasmissione
finale. Accertarsi che non arrivi olio
sul pneumatico o sulla ruota.
[HWA11311]
8. Installare il tappo bocchettone di riem-
pimento olio trasmissione finale e l’O-
ring nuovo, quindi stringere il tappo
riempimento olio.
9. Controllare che la scatola trasmissio-
ne finale non presenti perdite d’olio. In
caso di perdite di olio, cercarne le cau-
se.
1. Tappo del bocchettone riempimento olio tra-
smissione finale
1. Bullone di drenaggio olio trasmissione finale
1
ZAUM0658 ZAUM0703
1
Coppia di serraggio:
Bullone di drenaggio olio trasmissio-
ne finale:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio trasmissione finale consigliato:
Vedere pagina 8-1.
Quantità di olio:
0.21 L (0.22 US qt, 0.18 Imp.qt)
U16PH3H0.book Page 13 Thursday, June 14, 2012 10:17 AM
Page 54 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAUM2102
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA●
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
●
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere la carenatura A. (Vedere pagi-
na 6-8.)
4. Aprire il tappo del serbatoio, e poi ag-
giungere liquido refrigerante fino al
simbolo livello massimo.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirlacon refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Chiudere il tappo serbatoio e poi in-
stallare la carenatura.
1. Riferimento livello max.
2. Riferimento di livello min.
1
2
ZAUM0660
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante:
0.20 L (0.21 US qt, 0.18 Imp.qt)
1
ZAUM0661
U16PH3H0.book Page 14 Thursday, June 14, 2012 10:17 AM
Page 55 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10381]HAUM2242
Elementi filtranti del filtro aria e
del carter cinghia trapezoidale Si deve sostituire l’elemento filtrante e pulire
l’elemento filtrante carter cinghia trapezoi-
dale agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Controllare più spesso gli elementi fil-
tranti se si percorrono zone molto umide o
polverose.
Sostituzione elemento filtrante
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
3. Estrarre l’elemento filtrante.4. Inserire un nuovo elemento filtrante
nella cassa filtro.
5. Installare il coperchio cassa filtro in-
stallando le viti.
Pulizia dell’elemento filtrante carter cin-
ghia trapezoidale
1. Togliere i coperchi cassa filtro carter

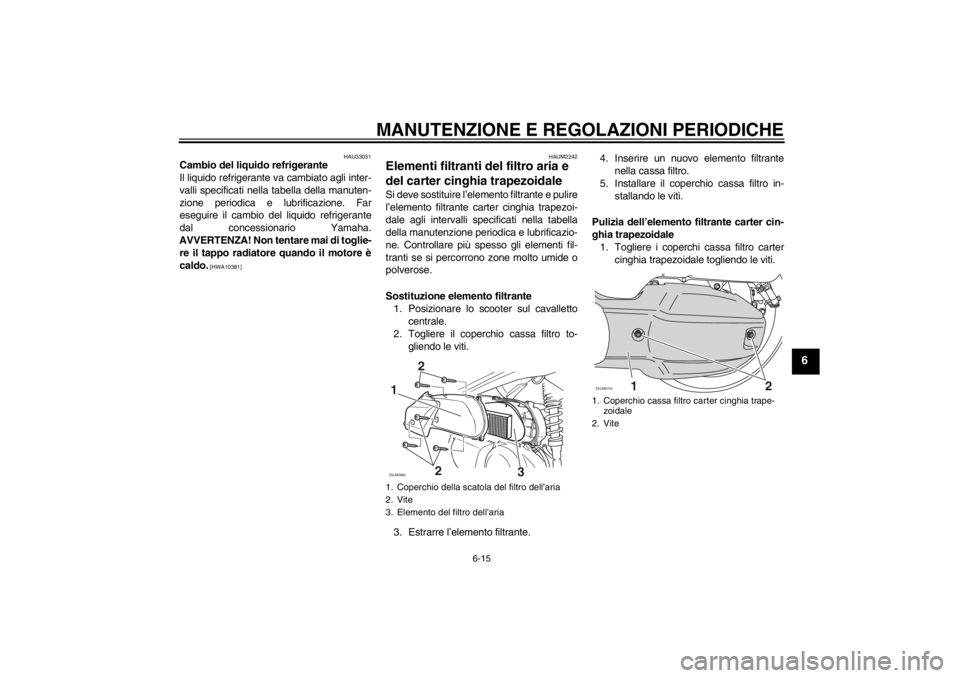

cinghia trapezoidale togliendo le viti.1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Elemento del filtro dell’aria1
2 2ZAUM0662
3
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Vite
2 1
ZAUM0704
U16PH3H0.book Page 15 Thursday, June 14, 2012 10:17 AM
Page 56 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6

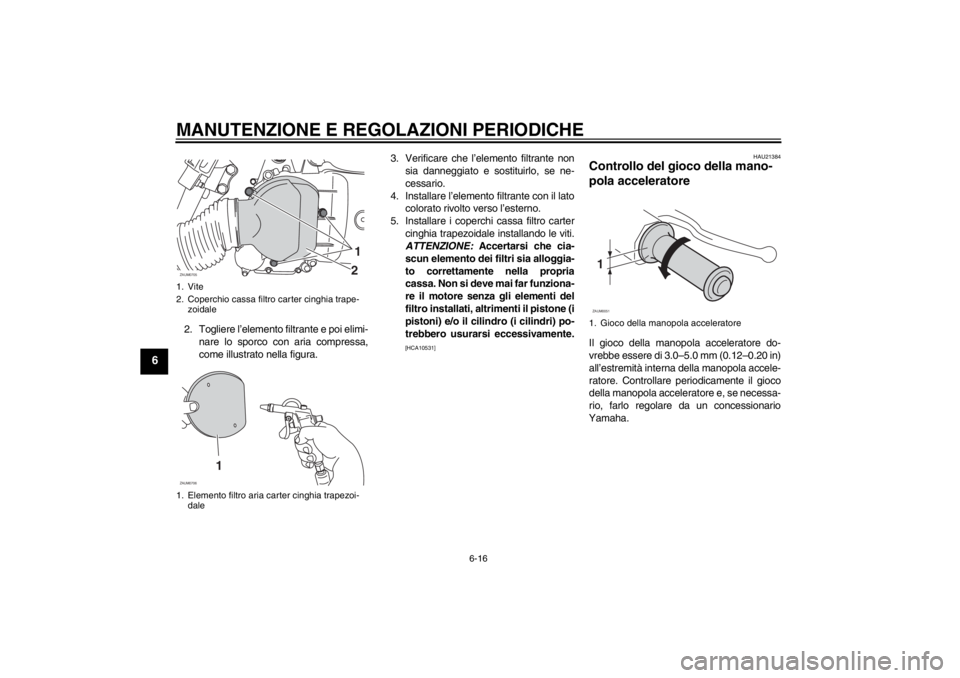

2. Togliere l’elemento filtrante e poi elimi-
nare lo sporco con aria compressa,
come illustrato nella figura.3. Verificare che l’elemento filtrante non
sia danneggiato e sostituirlo, se ne-
cessario.
4. Installare l’elemento filtrante con il lato
colorato rivolto verso l’esterno.
5. Installare i coperchi cassa filtro carter
cinghia trapezoidale installando le viti.
ATTENZIONE: Accertarsi che cia-
scun elemento dei filtri sia alloggia-
to correttamente nella propria
cassa. Non si deve mai far funziona-
re il motore senza gli elementi del
filtro installati, altrimenti il pistone (i
pistoni) e/o il cilindro (i cilindri) po-
trebbero usurarsi eccessivamente.
[HCA10531]HAU21384
Controllo del gioco della mano-
pola acceleratore Il gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
1. Vite
2. Coperchio cassa filtro carter cinghia trape-
zoidale
1. Elemento filtro aria carter cinghia trapezoi-
dale
1
2
ZAUM0705
1
ZAUM0706

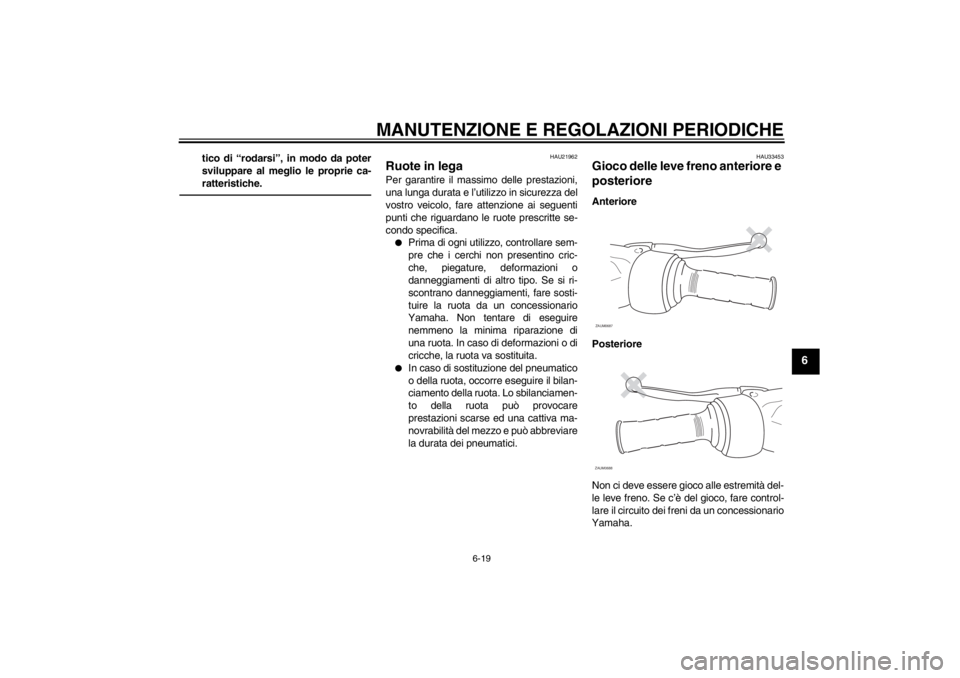

1. Gioco della manopola acceleratore1ZAUM0051
U16PH3H0.book Page 16 Thursday, June 14, 2012 10:17 AM
Page 57 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAUM2044
Pneumatici I pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10503
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
●
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
●
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
ZAUM0053
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
170 kPa (1.70 kgf/cm², 25 psi)
Po st e r io r e:
190 kPa (1.90 kgf/cm², 28 psi)
90–185 kg (198–408 lb):
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Po st e r io r e:
200 kPa (2.00 kgf/cm², 29 psi)
Carico massimo*:
185 kg (408 lb)
* Peso totale del conducente, del pas-
seggero, del carico e degli accessori
U16PH3H0.book Page 17 Thursday, June 14, 2012 10:17 AM
Page 58 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10471
●
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
●
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
●
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
1. Profondità battistrada
2. Fianco del pneumaticoProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
1
2
ZAUM0054
Pneumatico anteriore:
Dimensioni:
120/70-16 M/C 57P
Produttore/modello:
PIRELLI/SPORT DEMON
FRONT
Pneumatico posteriore:
Dimensioni:
140/70-15 M/C 69P
Produttore/modello:
PIRELLI/SPORT DEMON
U16PH3H0.book Page 18 Thursday, June 14, 2012 10:17 AM
Page 59 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
HAU21962
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.●
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
●
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
HAU33453
Gioco delle leve freno anteriore e
posteriore Anteriore
Posteriore
Non ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.ZAUM0687ZAUM0688
U16PH3H0.book Page 19 Thursday, June 14, 2012 10:17 AM
Page 60 of 86

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU22392
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura del-
la pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura èquasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
1. Scanalatura indicatore d’usura pastiglia fre-
noZAUM0663
1
1
1. Spessore rivestimento pastiglia frenoZAUM0664
1
U16PH3H0.book Page 20 Thursday, June 14, 2012 10:17 AM
