Instrument och kontrollfunktioner
3-8
3
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet till vänster börjar blinka
bör du tanka så snart som möjligt.
TIPS
Denna bränslemätare är utrustad med ett
självtestande system. Om ett fel avkänns i
elkretsen kommer bränslenivåsegmenten
och symbolen “ ” att blinka kontinuerligt.
Om detta inträffar, låt en Yamaha-återför-
säljare kontrollera elkretsen.
Temperaturmätare för kylvätska
Displayen för kylvätsketemperatur visar
kylvätskans temperatur från 40 °C till 134
°C i steg om 1 °C.Om kylvätsketemperaturen är 117 °C–134
°C, blinkar displayen för kylvätsketempera-
tur och varningslampan för kylvätsketem-
peratur tänds. Om det händer ska du
minska motorbelastningen genom att köra
i måttlig hastighet, på lågt varvtal, tills kyl-
vätsketemperaturen sjunker. Om tempera-
turen inte sjunker måste du stänga av
motorn. (Se sidan 6-45.)
Om meddelandet “HI” blinkar och var-
ningslampan lyser ska du stänga av motorn
och låta den svalna. (Se sidan 6-45.)
TIPS

När kyltemperaturen understiger 40
°C visas “LO”.
 Kylvätskans temperatur kommer att
variera beroende på väderlek och mo-
torbelastning.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om d en är
överhetta d.
Självtestan de komponent
Denna modell är utrustad med en självtes-
tande komponent för olika elektriska kret-
sar.

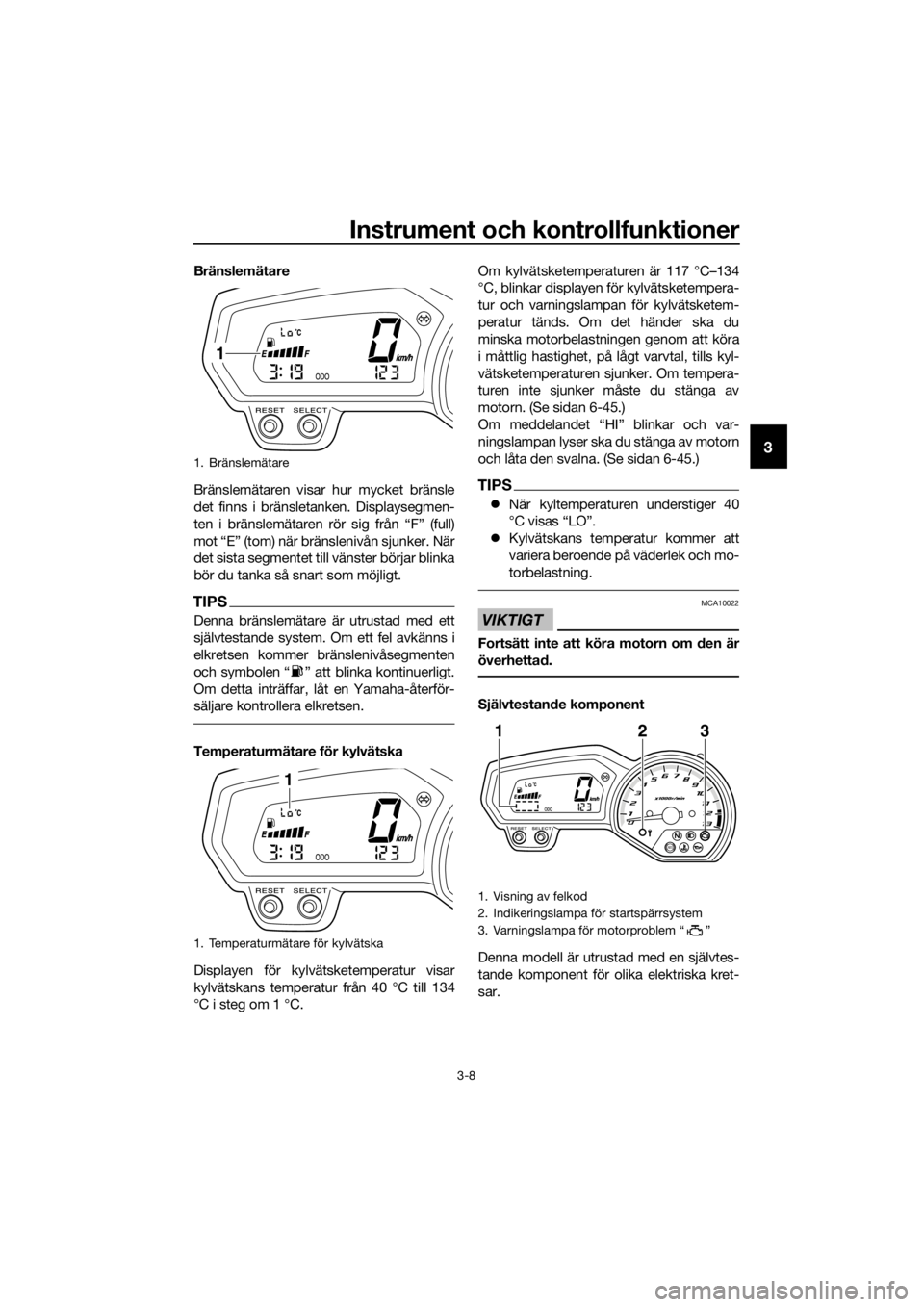

1. Bränslemätare
1. Temperaturmätare för kylvätska
1
1
1. Visning av felkod
2. Indikeringslampa för startspärrsystem
3. Varningslampa för motorproblem “ ”
ABS
123
UB61M1M0.book Page 8 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-9
3
Om ett fel avkänns i någon av dessa kret-
sar, kommer varningslampan för motorpro-
blem att tändas och en felkod visas på
displayen.
Om displayen visar någon felkod, bör du
notera kodsiffran och sedan be en
Yamaha-återförsäljare kontrollera motorcy-
keln.
Den självtestande komponenten detekterar
också problem i startspärrsystemets kret-
sar.
Om ett fel avkänns i startspärrsystemets
kretsar, kommer varningslampan för start-
spärrsystemet att blinka och en felkod vi-
sas på displayen.
TIPS
Om displayen visar felkod 52, kan det vara
på grund av en störning i transpondern. Om
denna felkod uppstår, försök följande.
1. Använd kodåterregistreringsnyckeln
för att starta motorn.
TIPS
Försäkra dig om att det inte finns några
startspärrnycklar i närheten av huvud-
strömbrytaren och ha inte mer än en start-
spärrnyckel på samma nyckelring!
Startspärrnycklar kan ge upphov till signal-
störningar som kan förhindra att motorn går
att starta.
2. Om motorn startar, stäng av den igenoch försök starta motorn med en stan-
dardnyckel.
3. Om du inte kan star ta motor n med nå- gon av standardnycklarna, ta med dig
motorcykeln, kodåterregistrerings-
nyckeln och båda standardnycklarna
till en Yamaha-återförsäljare och låt
dem återregistrera standardnycklar-
na.
VIKTIGT
MCA11591
Om displayen visar en felko d b ör for do-
net kontrolleras så snart som möjli gt för
att un dvika ska dor på motorn.
UB61M1M0.book Page 9 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-10
3
MAU1234H
Styrarmaturer
Vänster
Höger
MAU12352Ljus blinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.
TIPS
Ljusblinkknappen har ingen effekt när av-
bländningskontakten är inställd på “ ”.
MAU12401Av blän dning skontakt “ / ”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
MAU12461Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501Si gnalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU12661Stoppknapp “ / ”
Ställ in knappen på “ ” innan motorn star-
tas. För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12713Startknapp “ ”
Tryck på knappen för att startmotorn ska
dra runt motorn. Se sidan 5-2 för startin-
struktioner före start av motorn.
MAU44712Varningslampan för motorproblem samt
varningslampan för ABS (endast ABS-mo-
deller) kan tändas när tändningsnyckeln
vrids till läget “ON” och startknappen
trycks in, men det betyder inte att det är nå-
got fel.
MAU12735Varnin gsb linkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.
1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
5. Varningsblinkersomkopplare “ ”
1. Stoppknapp “ / ”
2. Startknapp “ ”
UB61M1M0.book Page 10 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-11
3
VIKTIGT
MCA10062
Använd inte varnin gsb linkers und er nå-
g on län gre ti d om motorn inte är i gån g,
eftersom batteriet kan la ddas ur.
MAU12822
Kopplingshan dta g
Kopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen
ska ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-21.)
1. Kopplingshandtag
UB61M1M0.book Page 11 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-12
3
MAU12872
Växelpedal
Växelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan som denna motorcy-
kel är utrustad med.
MAU26825
Bromshan dta g
Bromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. För att justera avståndet mellan
bromshandtaget och gashandtaget, vrid
justerratten samtidigt som du trycker fram
bromshandtaget från gashandtaget. Se till
att du får rätt inställning på justerratten så
att den riktas mot “ ”-markeringen på
bromshandtaget.
1. Växelpedal
1
1. Bromshandtag
2. Justerratt för bromshandtaget
3. “ ”-markering
4. Avstånd mellan bromshandtag och gas-
handtag
UB61M1M0.book Page 12 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-13
3
MAU12944
Bromspedal
Bromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
MAU51802
ABS (för ABS-mo deller)
Yamaha ABS (Anti-lock Brake System) be-
står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll allti d ett för hasti gheten anpassat
avstån d till framförvaran de for don, även
om du har ABS.
 ABS fun gerar bäst vi d lån ga in-
b romsnin gssträckor.
 På vissa un derla g, t.ex. ojämna vä-
g ar eller g rusvägar, kan broms-
sträckan bli län gre med ABS än
utan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
 ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras un-
der sadeln, och om bromshandtaget
eller bromspedalen ansätts en aning
kan en vibration kännas i handtaget
och pedalen, men det är inte ett fel.
 Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
1. Bromspedal
1
UB61M1M0.book Page 13 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-14
3
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.
VIKTIGT
MCA16121
Håll alla typer av magneter (ma gnetiska
g ivare, ma gnetiska verkty g, etc.) borta
från hjulnaven. I annat fall kan ma gne-
trotorerna i naven ta ska da vilket kan
le da till att ABS inte fun gerar som öns-
kat.
MAU13075
Tanklock
För att öppna tanklocket
Öppna luckan i tanklock et, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stän ga tanklocket
1. Tryck ner tanklocket i läge med nyck- eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
TIPS
Tanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är or dentli gt stän gt
när du har tankat fär dig t. Bränsleläckor
ut gör en bran drisk.
1. Bakhjulsnav
2. Framhjulsnav
12
1. Lucka i tanklock
2. Lås upp.
UB61M1M0.book Page 14 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-15
3
MAU13222
Bränsle
Se till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tän dbara. Följ instruktionerna ne dan för
att un dvika bran d och explosioner samt
minska risken för personska dor när du
tankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
3. Torka omedelbart upp eventuellt spillt bränsle. VIKTIGT: Torka ome del bart
av bränsle som spillts me d en ren,
torr, mjuk trasa eftersom bränsle
kan försämra måla de ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftig t och kan orsaka person-
ska dor eller dödsfall. Var försikti g när d u
hanterar bensin. Su g al dri g upp bensin
me d munnen. Om d u råkar svälja bensin,
inan das mycket bensinån gor eller får
b ensin i ö gonen, ska d u genast uppsöka
läkare. Om du får b ensin på hu den ska
d u tvätta områ det me d tvål och vatten.
Byt kläd er om du får b ensin på klä derna.
MAU49743
VIKTIGT
MCA11401
Använ d b ara blyfri bensin. Om d u använ-
d er bensin som inte är blyfri kan allvarli-
g a skad or uppstå på motorn, exempelvis
ventiler, kolvrin gar och av gassystem.
Yamaha-motorn har konstruerats för blyfri
regularbensin med ett ok tantal på 95 eller
högre. Om motorn knackar (eller spikar) bör
du använda ett bränsle av annat märke eller
en premium blyfri bensin. Om du använder
blyfri bensin kommer tändstiftens livslängd
att förlängas och underhållskostnaderna
minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
1 2
Rekommen derat bränsle:
Vanlig blyfri bensin (gasohol [E10]
kan användas)
Ta n k v o l y m :
17 L (4.5 US gal, 3.7 Imp.gal)
Reservtank, män gd:
3.2 L (0.84 US gal, 0.70 Imp.gal)
UB61M1M0.book Page 15 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-16
3
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.MAU55512
Bränsletankens ventilations-
slang och överfyllnin gsslan g
Innan du kör iväg:
 Kontrollera alla slangkopplingar.
 Kontrollera att ingen av slangarna har
sprickor eller är skadad och byt ut om
nödvändigt.
 Kontrollera att ändarna på slangarna
inte är igensatta och rengör om nöd-
vändigt.
 Kontrollera att alla slangar är dragna
genom klämman.
 Kontrollera att färgmarkeringen på
varje slang är under klämman.
1. Bränsletankens ventilations- och överlopps-
slang
2. Klamma
3. Ursprungligt läge (färgmarkering)
3
1
2
UB61M1M0.book Page 16 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-17
3
MAU13434
Katalysator
Denna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Av gassystemet är hett efter körnin g. För
att förhin dra bran drisk och brännska-
d or:
 Parkera inte i närheten av bran dfar-
li g a områd en som g räs eller annat
material som lätt kan antän das.
 Parkera på en plats där fot gän gare
eller barn inte kan komma i kontakt
me d d et heta av gassystemet.
 Försäkra dig om att av gassystemet
har kallnat innan d u arbetar me d
d et.
 Låt inte motorn g å på tomgång i
mer än nå gra minuter. Lån g tom-
g ån gskörnin g kan g öra att värme
b yggs upp.
VIKTIGT
MCA10702
Använ d b ara blyfri bensin. Om du använ-
d er bensin som inte är b lyfri kan kataly-
satorn ta ska da.
MAU32981
Sa del
För att ta bort sa deln
1. Stoppa in nyckeln i sadellåsets nyck- elhål och vrid nyckeln moturs.
2. Håll kvar nyckeln vriden, lyft sadelns bakände och dra sedan av sadeln.
För att montera sa deln
1. För in fästbygeln i sadelns framkant i sadelhållaren som visas på bilden.
2. Tryck ner bakkanten på sadeln för att låsa den på plats.
3. Ta ur nyckeln.
TIPS
Kontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
1. Sadellås
2. Lås upp.
1. Fästbygel
2. Sadelhållare
1 2
1
2
UB61M1M0.book Page 17 Wednesday, September 23, 2015 4:30 PM
