YAMAHA XJ6-N 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-18
3
MAU46752
Hjälmhållare
Hjälmhållaren är placerad under sadeln.
Det finns en hjälmhållarkabel i ägarens
verktygssats som används för att fästa hjäl-
men i hjälmhållaren.
För att låsa fast en hjälm i hjälmhållaren1. Ta bort sadeln. (Se sidan 3-17.)
2. Trä hjälmhållarkabeln genom hjäl- mens spänne som visas och haka se-
dan fast kabelöglorna över
hjälmhållaren.
3. Placera hjälmen på fordonets högra sida och sätt tillbaka sadeln.
VARNING! Kör al dri g motorcykeln
me d en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i föremål vilket kan le
da till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
För att ta b ort en hjälm från hjälmhålla-
ren
Ta bort sadeln, ta bort hjälmhållarkabeln
från hjälmhållaren samt hjälmen och sätt
sedan tillbaka sadeln.
1. Hjälmhållare
2. Ägarens verktygssats
3. Hjälmhållarkabel
1. Hjälm
2. Hjälmhållarkabel
3. Hjälmhållare
2
3
1
123
UB61M1M0.book Page 18 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-19
3
MAU14454
Förvaringsfack
Förvaringsfacket är placerat under sadeln.
(Se sidan 3-17.)
Om du förvarar handboken eller andra do-
kument i förvaringsfacket bör du lägga do-
kumenten i en plastpåse så att de inte blir
våta. Var försiktig så att det inte tränger in
vatten i förvaringsfacket när du tvättar for-
donet.
VARNING
MWA10962
 Överskri d inte last gränsen på 3 k g
(7 l b) för förvarin gsfacket.
 Överskri d inte last gränsen på 190
k g (419 l b) (XJ6NA)
195 k g (430 l b) (XJ6N) för for donet.
MAU46833
Styrets lä ge
Styret kan justeras till ett av två lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
1. Förvaringsfack
1
1. Styre
1
UB61M1M0.book Page 19 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-20
3
MAU47001
Justering av stöt dämpare
Denna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen.
VIKTIGT
MCA10102
Vri d inte utöver de maximala och mini-
mala inställning arna, det kan skad a me-
kanismen.
Justera fjäderförspänningen på följande
sätt.
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
teringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b).  Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Använd det specialverktyg och den
förlängningsstång som du fick med i
ägarens verktygssats för att justera.
VARNING
MWA10222
Stöt dämparen innehåller kväv gas un der
mycket hö gt tryck. Läs och förstå följan-
d e information innan d u hanterar stöt-
d ämparen.
 Under in ga omstän dig heter får cy-
lin dern öppnas eller byggas om.
 Låt inte stöt dämparen komma i när-
heten av öppna lå gor eller an dra
värmekällor. Det kan göra att enhe-
ten explo derar på grun d av för hö gt
tryck.
 Deformera eller ska da inte cylin-
d ern på nå got sätt. Cylin derska dor
le der till sämre d ämpningsförmå ga.
 Kasta inte en ska dad eller utsliten
stöt dämpare själv. Lämna in stöt-
d ämparen hos en Yamaha-återför-
säljare.
1. Förlängningsstång
2. Specialnyckel
3. Justeringsring för fjäderförspänning
4. Lägesindikering
Fjä derförspännin g:
Minimum (mjuk): 1
Standard: 3
Maximum (hård):
7
1
2
3
4
5
6
7
1 2
3(a)
(b)
4
UB61M1M0.book Page 20 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-21
3
MAU15306
Sidostö d
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras me d si dostö-
d et nerfällt, eller om si dostöd et inte kan
fällas upp or dentli gt (eller inte stannar
kvar i uppfällt lä ge) eftersom si dostöd et
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stän gnin gssystem för tän dkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
si dostöd et innan motorcykeln körs ivä g.
Kontrollera därför detta system re gel-
b un det och låt en Yamaha-återförsäljare
reparera det om det inte fun gerar på rätt
sätt.
MAU66730
Avstän gning ssystem för tänd -
krets
Avstängningssystemet för tändkretsen
(som består av sidostödskontakten, kopp-
lingskontakten och neutrallägeskontakten)
har följande funktioner.
 Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.
 Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.
 Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
UB61M1M0.book Page 21 Wednesday, September 23, 2015 4:30 PM

Instrument och kontrollfunktioner
3-22
3

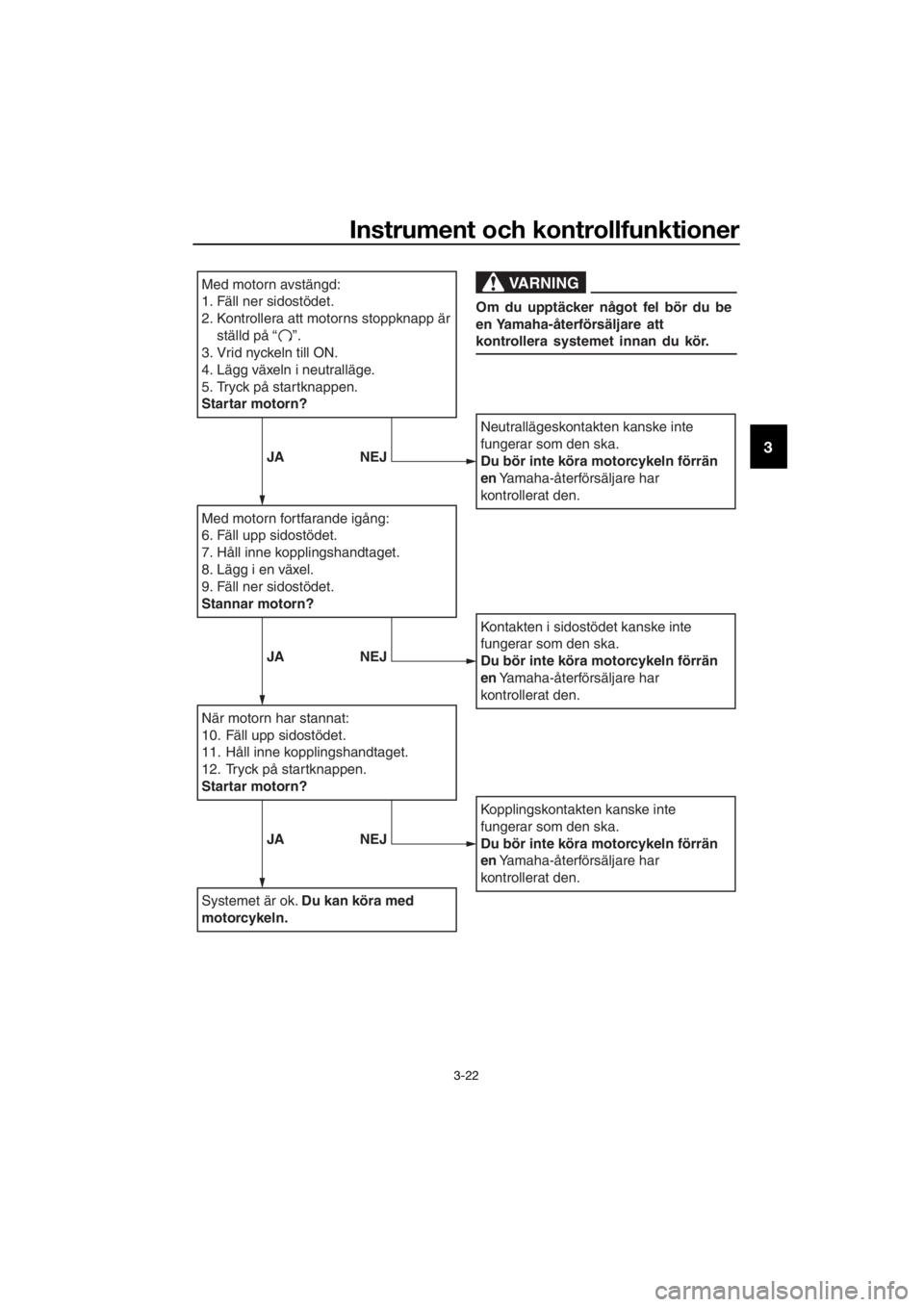

Med motorn avstängd:
1. Fäll ner sidostödet.
2.
Kontrollera att motorns stoppknapp är
ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Systemet är ok. Du kan köra med
motorcykeln.
Neutrallägeskontakten kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kontakten i sidostödet kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kopplingskontakten kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
VARNING
Om du upptäcker något fel bör du be
en Yamaha-återförsäljare att
kontrollera systemet innan du kör.
JA NEJ
JANEJ
JANEJ
UB61M1M0.book Page 22 Wednesday, September 23, 2015 4:30 PM

För din e gen säkerhet – kontroller före körnin g
4-1
4
MAU63440
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egen domsskad or ökar om d u inte inspekterar och un der-
håller for donet på rätt sätt. Kör inte for donet om du stöter på nå gra prob lem. Låt en
Yamaha-återförsäljare se över for donet om ett prob lem inte kan åtgärdas me d pro-
ced urerna som beskrivs i d en här han dboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLERSIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera snyftventilens slang i bränsletanken och
överfallsslangen för tilltäppning, sprickor eller skador
och kontrollera slanganslutningarna. 3-15,
3-16
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja. 6-9
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker. 6-12
Fram broms • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-23,
6-24
Bak broms • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-23,
6-24
Kopplin g • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov. 6-21
UB61M1M0.book Page 1 Wednesday, September 23, 2015 4:30 PM

För din e gen säkerhet – kontroller före körnin g
4-2
4
Gashandta g • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism. 6-17,
6-28
Re gla geka blar • Kontrollera att det går mjukt.
•Smörj om det behövs.
6-28
Ke dja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs. 6-26,
6-27
Hjul och d äck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 6-18,
6-21
Bromspe dal och växel-
pe dal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-29
Broms- och kopplin gs-
han dta g • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-29
Si dostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs. 6-30
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysnin g,
si gnaler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Si dostöd ets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-21
ARTIKEL
KONTROLLERSIDAN
UB61M1M0.book Page 2 Wednesday, September 23, 2015 4:30 PM

Hantering och vikti ga punkter vi d körnin g
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant me d re gla gen kan
d u förlora kontrollen över for donet vilket
kan led a till en olycka eller personska-
d or.
MAU47152
TIPS
Den här modellen är utrustad med:
 en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall visas felkoden 30 på
displayen, men det innebär inte ett fel.
Rensa felkoden genom att vrida nyck-
eln till läget “OFF” och sedan till “ON”.
Om detta inte görs kommer motorn
inte att starta även om motorn går runt
när startknappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. I sådana fall visas felkoden 70 på
displayen, men det innebär inte ett fel.
Rensa felkoden genom att trycka på
startknappen och starta motorn igen.
UB61M1M0.book Page 1 Wednesday, September 23, 2015 4:30 PM

Hantering och vikti ga punkter vid körning
5-2
5
MAU51792
Start av motorn
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
 Växeln ligger i neutralläge.
 En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-21.
1. Vrid tändningsnyckeln till läge “ON”
och se till att motorns stoppknapp står
på “ ”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna. Varningslampa för oljenivå
 Varningslampa för kylvätsketem-
peratur
 Varningslampa för motorpro-
blem
 Indikeringslampa för startspärr-
system
VIKTIGT
MCA17671
Om varnin gslamporna eller in dikerin gs-
lampan ovan inte tän ds när nyckeln vri ds
till “ON”, eller om en varnin gs- eller in di-
kerin gslampa fortsätter att lysa, se si dan
3-3 för kontroll av kretsarna till varnin gs-
lampan och in dikerin gslampan.
För modeller med ABS:
ABS-varningslampan bör tändas när
huvudströmbrytaren vrids till “ON”
och sedan slockna när du kört på en
hastighet av 10 km/h (6 mi/h) eller hö-
gre.
VIKTIGT
MCA17682
Om ABS-varnin gslampan inte tän ds och
slocknar så som b eskrivs ovan, se sidan
3-3 an gåen de kontroll av varnin gslam-
pans krets.
2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el- kretsen.
3. Starta motorn genom att trycka på startknappen.
Om motorn inte startar direkt, släpp
startknappen och vänta några sekun-
der innan du försöker igen. Varje start-
försök bör göras så kort som möjligt
för att inte belasta batteriet för myck-
et. Låt inte startmotorn arbeta mer än
10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så län ge som
möjli gt b ör du un dvika krafti ga accelera-
tioner så län ge som motorn är kall!
UB61M1M0.book Page 2 Wednesday, September 23, 2015 4:30 PM

Hantering och vikti ga punkter vi d körnin g
5-3
5
MAU16673
Växling
Genom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför bran-
ta backar etc.
Växellägena visas på bilden.
TIPS
För att lägga i friläget, tryck ner pedalen fle-
ra gånger tills den inte går ner längre och
lyft sedan upp den lätt.
VIKTIGT
MCA10261
Låt inte motorcykeln rulla för län ge
i frilä ge med motorn avstän gd och
b ogsera inte motorcykeln lån ga
sträckor. Växellå dan får bara till-
räckli gt me d smörjnin g så län ge
motorn är i gån g. Otillräckli g smörj-
ning kan ska da växellå dan.
 Använ d allti d kopplin gen när d u
växlar för att un dvika att få ska dor
på motor, växellå da och kraftöver-
förin g, som inte är konstruera de för
d en chock som uppstår när växlar
tvin gas i.
MAU16811
Tips för att sänka b ränsleför-
b ruknin gen
Bränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
 Växla upp tidigt och undvik höga varv-
tal vid acceleration.
 Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
1. Växelpedal
2. Neutralläge
1
N
2 3
4
5
612
UB61M1M0.book Page 3 Wednesday, September 23, 2015 4:30 PM
