YAMAHA XJ6-N 2016 Manuale duso (in Italian)

Funzioni deg li strumenti e dei coman di
3-7
3
Orolo gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore. Quando il blocchetto accensione
non è posizionato su “ON”, è possibile vi-
sualizzare l’orologio digitale per 10 secondi
premendo il tasto “SELECT”.
Per regolare l’orologio digitale
1. Girare la chiave su “ON”.
2. Premere contemporaneamente il ta- sto “SELECT” e il tasto “RESET” per
due secondi. Le cifre delle ore iniziano
a lampeggiare.
3. Utilizzare il tasto “RESET” per impo- stare le ore.
4. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
5. Utilizzare il tasto “RESET” per impo- stare i minuti.
6. Premere il tasto “SELECT” e poi rila- sciarlo per avviare l’orologio digitale. Totalizzatore contachilometri e conta-
chilometri parziali
Il totalizzatore contachilometri indica la di-
stanza totale percorsa da veicolo.
I contachilometri parziali indicano la distan-
za percorsa dall’ultimo azzeramento.
Per azzerare un contachilometri parziale,
utilizzare il tasto “SELECT” per visualizzare
il contachilometri parz
iale da azzerare,
quindi premere il tasto “RESET” per un se-
condo.
NOTA
 Il totalizzatore contachilometri si bloc-
cherà a 999999 e non potrà essere az-
zerato.
 I contachilometri parziali si azzereran-
no e continueranno il conteggio dopo
aver raggiunto 9999.9.
Premere il tasto “SELECT” per alternare sul
display le modalità totalizzatore contachilo-
metri “ODO” e contac hilometri parziale
“TRIP A” e “TRIP B” nel seguente ordine:
TRIP A → TRIP B → ODO → TRIP A
Quando la quantità di carburante nel serba-
toio carburante si riduce a 3.2 L (0.84 US
gal, 0.70 Imp.gal), il segmento sinistro
dell’indicatore livello carburante inizierà a
lampeggiare, ed il display del totalizzatore
contachilometri passerà automaticamente
alla modalità del contachilometri parziale ri-
serva carburante “F-TRIP” ed inizierà a
1. Orologio digitale
1
1. Contachilometri totalizzatore/contachilome- tri parziale/contachilometri parziale per il
carburante di riserva
1
UB61H1H0.book Page 7 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-8
3
contare la distanza percorsa da quel punto.
In tal caso, premere il tasto “SELECT” per
alternare sul display le varie modalità di
contachilometri parziali e totalizzatore con-
tachilometri nel seguente ordine:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Se non si azzera manualmente il contachi-
lometri parziale riserva carburante, esso si
azzererà automaticamente e il display tor-
nerà alla modalità precedente dopo il rifor-
nimento e una percorrenza di 5 km (3 mi).
In dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono dalla let-
tera “F” (pieno) verso la lettera “E” (vuoto).
Quando l’ultimo segmento a sinistra inizia a
lampeggiare, eseguire il rifornimento al più
presto possibile.
NOTA
Questo segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico, i segmenti del livello
carburante e i simbolo “ ” lampeggeran-
no ripetutamente. In questo caso, far con-
trollare il circuito elettrico da un
concessionario Yamaha.
Display della temperatura li qui do refri-
g erante
Il display della temperatura liquido refrige-
rante indica indicata la temperatura del li-
quido refrigerante da 40 °C a 134 °C in
incrementi di 1 °C.
Se la temperatura liquido refrigerante è di
117 °C–134 °C, il display della temperatura
liquido refrigerante lampeggia e la spia
temperatura liquido refrigerante si accen-
de. In questo caso, ridurre il carico sul mo-
tore, guidando a velocità moderata e a
basso regime, fino a quando non diminui-
sce la temperatura del liquido refrigerante.
Se la temperatura non scende, spegnere il
motore. (Vedere pagina 6-46.)
Se il messaggio “HI” lampeggia e la spia è
accesa, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-46.)
NOTA
 Quando la temperatura refrigerante
scende sotto i 40 °C, viene visualizza-
to “LO”.
 La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-
tiche e del carico del motore.
ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscal dan do.
1. Indicatore livello carburante
1
1. Display della temperatura liquido refrigeran-
te
1
UB61H1H0.book Page 8 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-9
3
Dispositivo d i autodia gnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qual-
siasi di questi circuiti, la spia guasto motore
si accende ed il display indica un codice di
errore.
Se il display indica codici di errore, annota-
re il numero del codice e poi fare controllare
il veicolo da un concessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggia ed il display indica un co-
dice di errore.
NOTA
Se il display indica il codice di errore 52,
questo potrebbe essere provocato da
un’interferenza del transponder. Se appare
questo codice di errore, provare ad esegui-
re quanto segue.
1. Usare la chiave di ricodifica per avvia- re il motore.
NOTA
Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia- ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi standard.
ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare danne ggiamenti del
motore.
1. Display codice di errore
2. Spia immobilizer
3. Spia guasto motore “ ”
ABS
123
UB61H1H0.book Page 9 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-10
3
HAU1234H
Interruttori manubrio
Sinistra
Destra
HAU12352Interruttore di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
NOTA
Quando il commutatore luce abbaglian-
te/anabbagliante è impostato su “ ”, l’in-
terruttore di segnalazione luce abbagliante
non ha effetto.
HAU12401Commutatore luce
abba gliante/anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461Interruttore in dicatori di
d irezione “ / ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12661Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima
di accendere il motore. Porre questo inter-
ruttore su “ ” per spegnere il motore in
caso di emergenza, come per esempio se il
veicolo si ribalta o se il cavo dell’accelera-
tore è bloccato.
HAU12713Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-2 per le istruzioni di avviamento.
HAU44712La spia guasto motore e la spia ABS (solo
per modelli con ABS) potrebbero accen-
dersi quando si gira la chiave su “ON” e si
preme l’interruttore avviamento, ma questo
non indica una disfunzione.

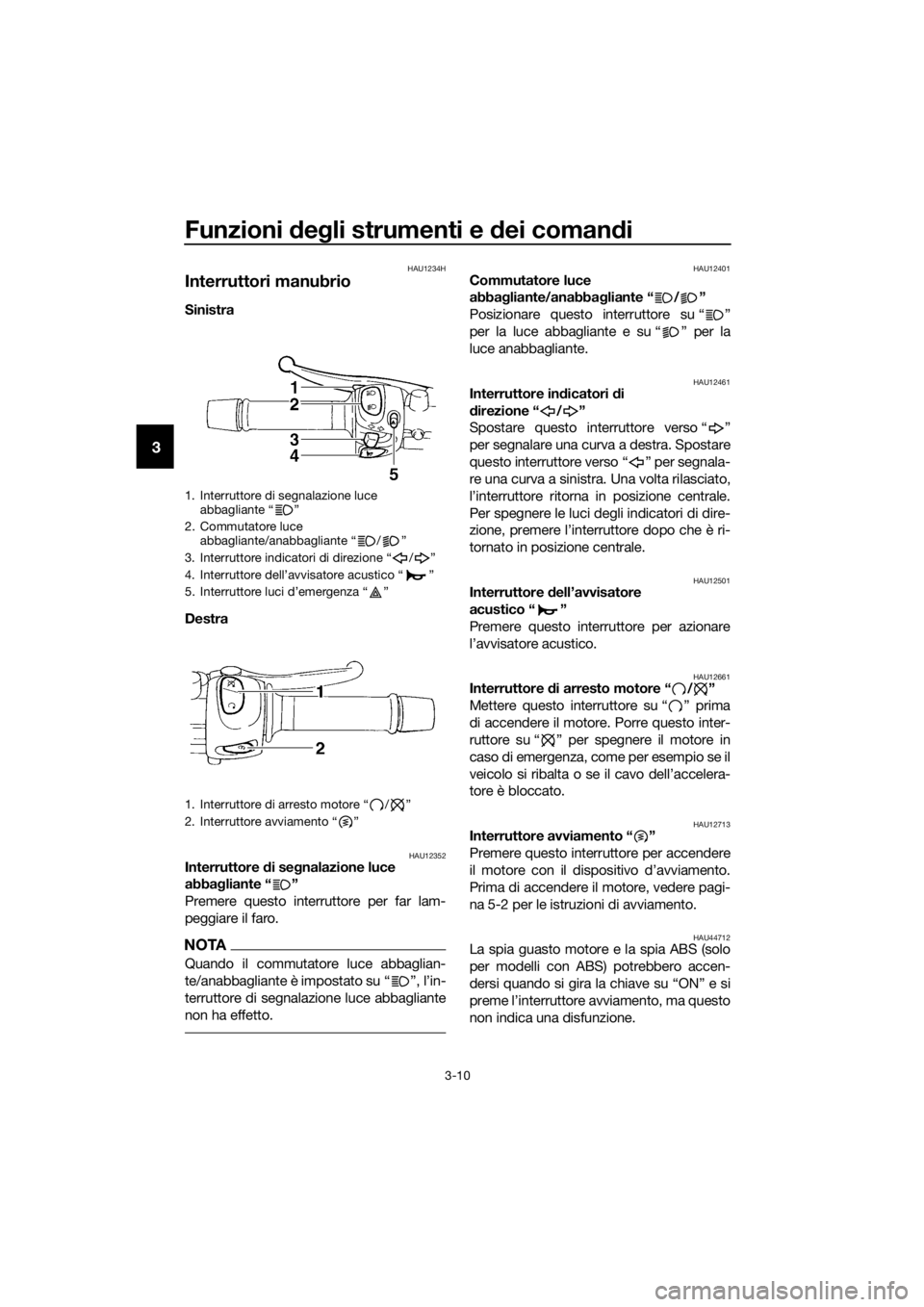

1. Interruttore di segnalazione luce abbagliante “ ”
2. Commutatore luce abbagliante/anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore luci d’emergenza “ ”
1. Interruttore di arresto motore “ / ”
2. Interruttore avviamento “ ”
UB61H1H0.book Page 10 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-11
3
HAU12735Interruttore luci d ’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12822
Leva frizione
La leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-22.)

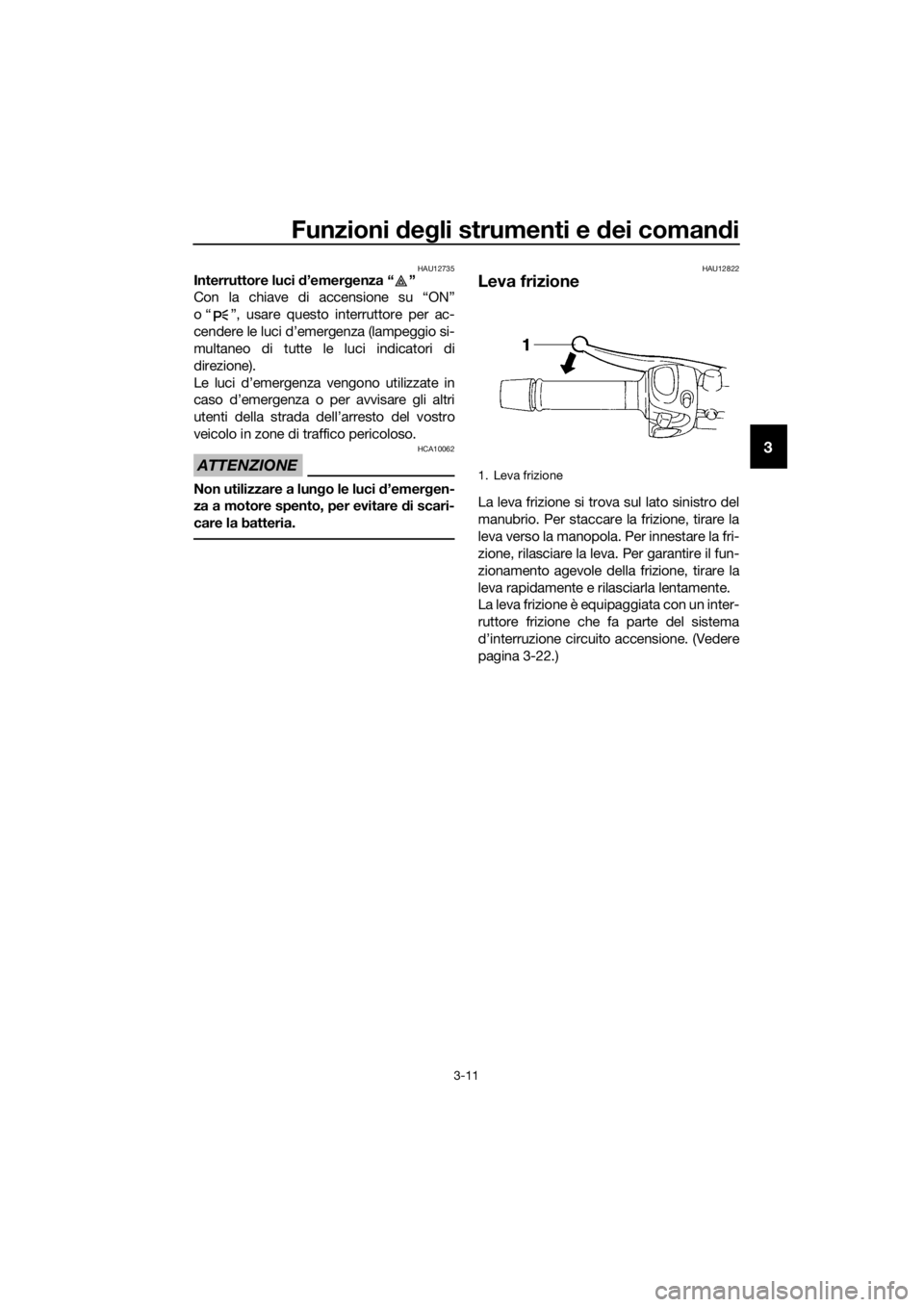

1. Leva frizione
UB61H1H0.book Page 11 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-12
3
HAU12872
Pe dale cambio
Il pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata su questo motociclo.
HAU26825
Leva freno
La leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.

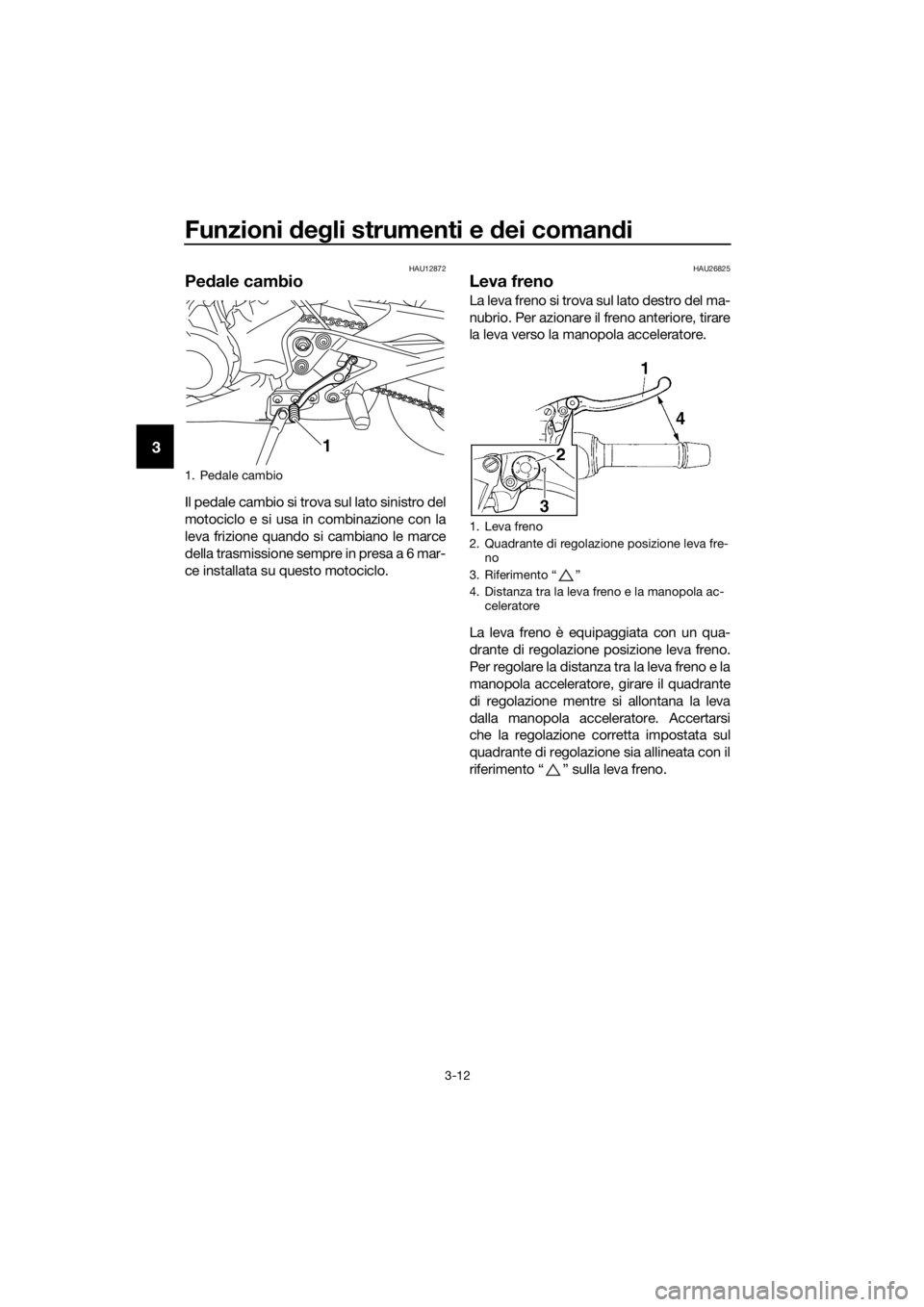

1. Pedale cambio
1
1. Leva freno
2. Quadrante di regolazione posizione leva fre- no
3. Riferimento “ ”
4. Distanza tra la leva freno e la manopola ac- celeratore
UB61H1H0.book Page 12 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-13
3
HAU12944
Pe dale freno
Il pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU51802
ABS (per i mo delli ABS)
L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità di marcia, nonostante la d i-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la distanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.
NOTA
 L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” da sotto la sella, e se una del-
le leve del freno o il pedale freno ven-
gono azionati anche solo
leggermente, si può avvertire una vi-
1. Pedale freno
1
UB61H1H0.book Page 13 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-14
3
brazione sulla leva e sul pedale, ma
questi sintomi non sono indice di ano-
malia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.
ATTENZIONE
HCA16121
Tenete qualsiasi tipo di ma gneti (com-
presi gli utensili di recupero ma gnetici, i
cacciaviti mag netici, ecc.) lontani d ai
mozzi della ruota anteriore e posteriore,
altrimenti i rotori ma gnetici installati nei
mozzi ruote potrebbero d anneggiarsi,
provocan do il funzionamento improprio
d el sistema ABS.
HAU13075
Tappo serbatoio carburante
Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTA
Non si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.

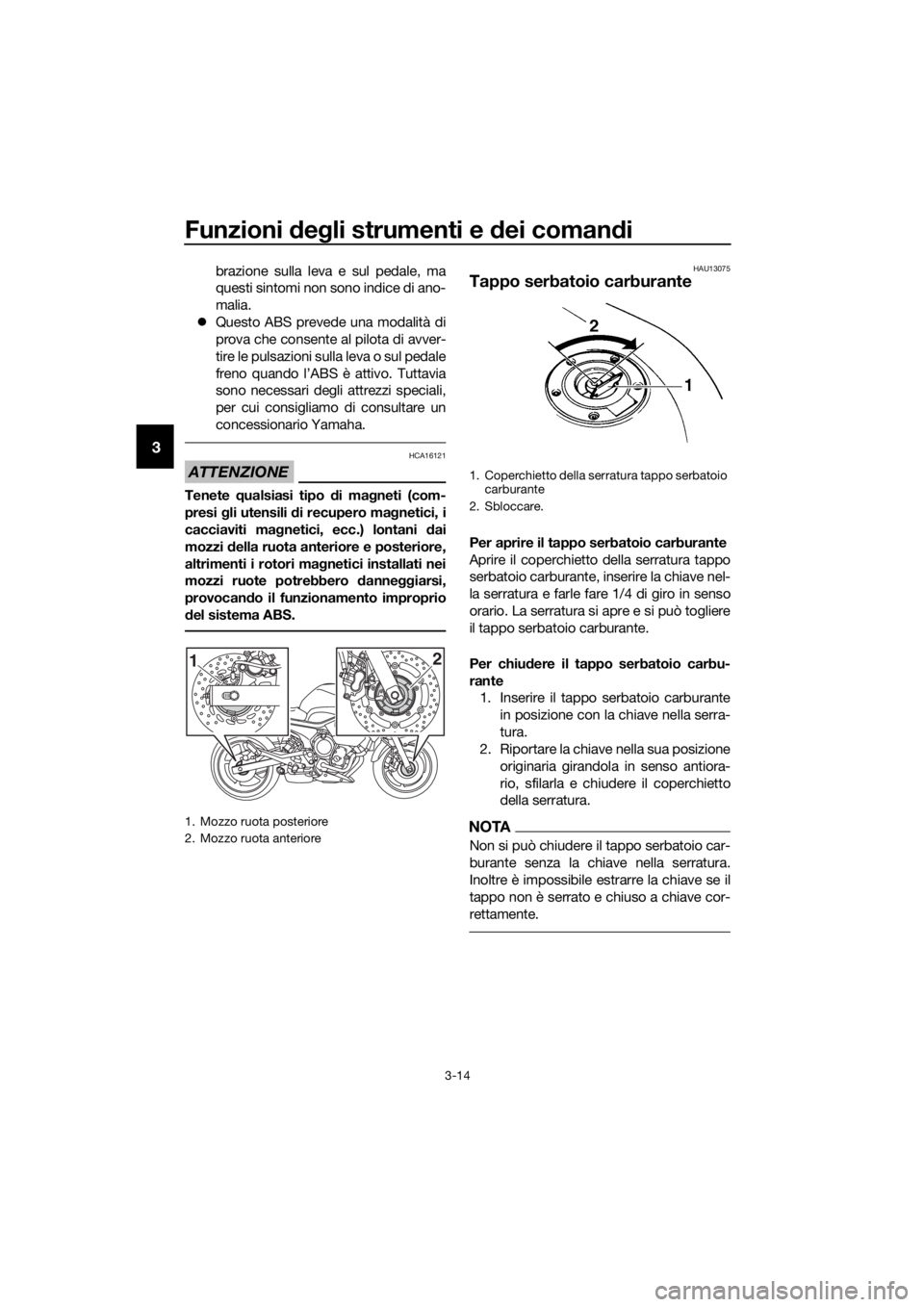

1. Mozzo ruota posteriore
2. Mozzo ruota anteriore
12
1. Coperchietto della serratura tappo serbatoio carburante
2. Sbloccare.
UB61H1H0.book Page 14 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-15
3
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente d opo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.
HAU13222
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori d i benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.

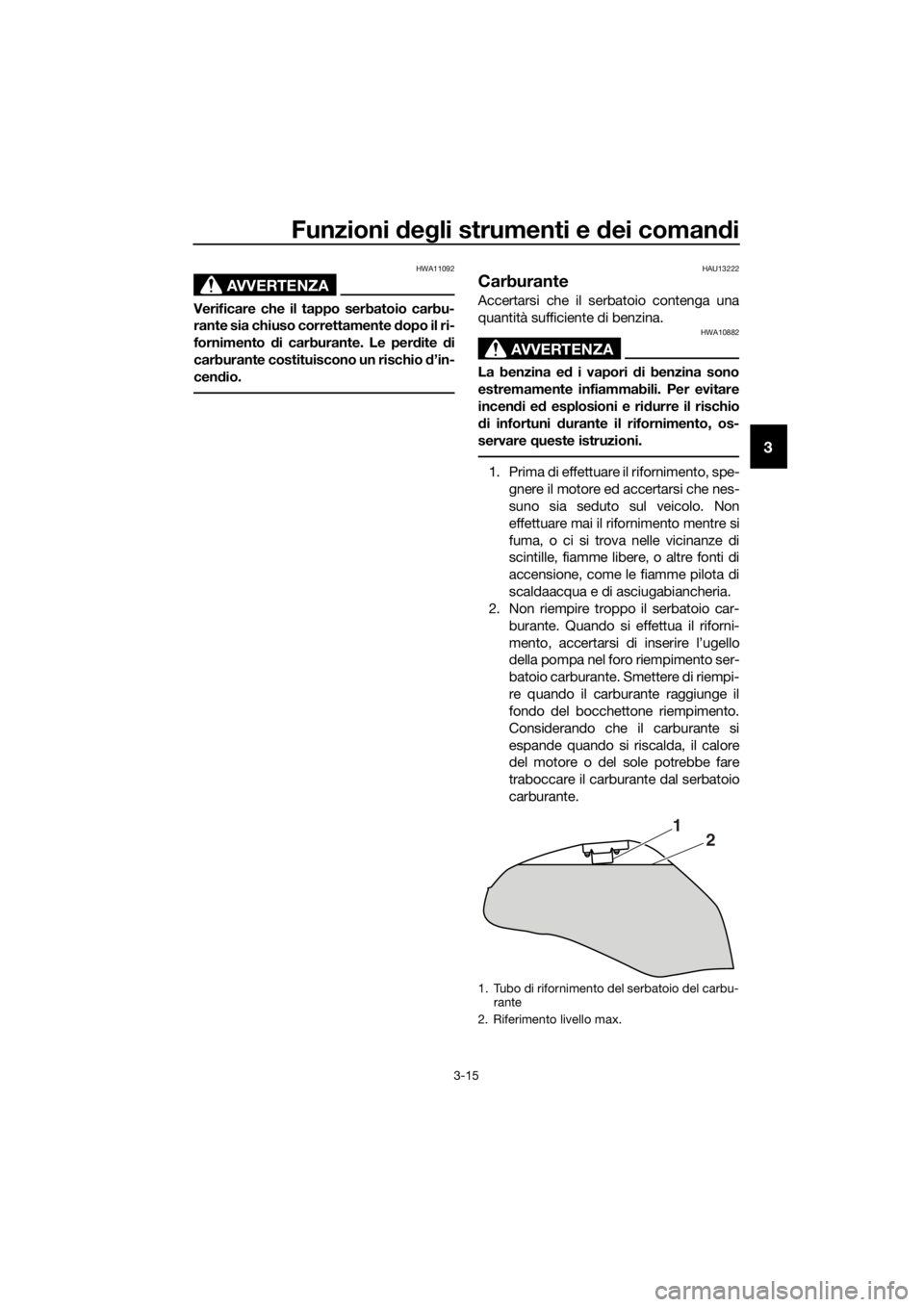

1. Tubo di rifornimento del serbatoio del carbu-rante
2. Riferimento livello max.
1 2
UB61H1H0.book Page 15 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-16
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può d eteriorare le super-
fici verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o di inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi,
contattare immed iatamente un medico.
Se si versa benzina sulla pelle, lavare
con ac qua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU49743
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 95 o più. Se il motore batte in testa, usare benzina di una marca diversa o car-
burante super senza piombo. L’uso di car-
burante senza piombo prolunga la durata
delle candele e riduce i costi di manuten-
zione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
Carburante consi gliato:
Benzina normale senza piombo (ga-
sohol [E10] accettabile)
Capacità serbatoio carburante: 17 L (4.5 US gal, 3.7 Imp.gal)
Quantità di carburante d i riserva:
3.2 L (0.84 US gal, 0.70 Imp.gal)
UB61H1H0.book Page 16 Tuesday, September 15, 2015 4:33 PM
