YAMAHA XJ6-N 2016 Manuale duso (in Italian)

Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
 Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli con
cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto supe riore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
 La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.
UB61H1H0.book Page 5 Tuesday, September 15, 2015 4:33 PM

Descrizione
2-1
2
HAU63371
Vista da sinistra
12 3 4 65
789
1. Elemento del filtro dell’aria (pagina 6-15)
2. Vite regolazione minimo (pagina 6-17)
3. Serratura della sella (pagina 3-18)
4. Fusibili (pagina 6-35)
5. Kit di attrezzi in dotazione (pagina 6-2)
6. Vano portaoggetti (pagina 3-20)
7. Pedale cambio (pagina 3-12)
8. Cartuccia del filtro dell’ olio motore (pagina 6-9)
9. Bullone drenaggio olio (pagina 6-9)
UB61H1H0.book Page 1 Tuesday, September 15, 2015 4:33 PM

Descrizione
2-2
2
HAU63391
Vista da destra
123 456
78910
1112
1. Portacasco (pagina 3-19)
2. Batteria (pagina 6-33)
3. Serbatoio del liquido freno posteriore (pagina 6-25)
4. Tappo bocchettone riempimento olio motore (pagina 6-9)
5. Tappo serbatoio carburante (pagina 3-14)
6. Tappo radiatore (pagina 6-12)
7. Serbatoio liquido refrigerante (pagina 6-12)
8. Bullone drenaggio liquido refrigerante (pagina 6-13)
9. Astina livello olio motore (pagina 6-9)
10.Pedale freno (pagina 3-13)
11.Interruttore luce stop posteriore (pagina 6-23)
12.Ghiera di regolazione precarica molla ammortizzatore (pagina 3-21)
UB61H1H0.book Page 2 Tuesday, September 15, 2015 4:33 PM

Descrizione
2-3
2
HAU63401
Comandi e strumentazione
123 56784
1. Leva frizione (pagina 3-11)
2. Interruttori impugnatura sinistra (pagina 3-10)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Strumento multifunzione (pagina 3-6)
5. Serbatoio del liquido freno anteriore (pagina 6-25)
6. Interruttori impugnatura destra (pagina 3-10)
7. Manopola acceleratore (pagina 6-17)
8. Leva freno (pagina 3-12)
UB61H1H0.book Page 3 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-1
3
HAU10978
Sistema immobilizzatore
Questo veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
 una chiave di ricodifica (con calotta
rossa)
 due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
 un transponder (installato nella chiave
di ricodifica)
 la centralina dell’immobilizzatore
 un’ECU
 una spia immobilizer (Vedere pagina
3-5.)
La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822
 NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES- SIONARIO DI FIDUCIA! Se si smar-
risce la chiave
di rico difica, è
impossibile re gistrare dei co dici
nuovi nelle chiavi stan dar d. Si può
continuare a d utilizzare le chiavi
stan dar d per accen dere il veicolo,
ma se occorre impostare nuovi co-
d ici (ossia, se si fa una chiave stan-
d ar d nuova o se si per dono tutte le
chiavi), si d eve sostituire in blocco il
sistema immobilizzatore. Pertanto
consi gliamo vivamente di utilizzare
una delle due chiavi stan dar d e d i
conservare la chiave di rico difica in
un posto sicuro.
 Non immer gere in ac qua nessuna
d elle chiavi.
 Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
 Non mettere nessuna delle chiavi
vicino a mag neti (compresi, ma non
soltanto, i pro dotti come gli altopar-
lanti, ecc.).
 Non posizionare o ggetti che tra-
smettono se gnali elettrici vicino a
nessuna chiave.
 Non appo ggiar

e oggetti pesanti su
una delle chiavi.
 Non molare o mod ificare la forma di
nessuna delle chiavi.
 Non disassemblare la parte d i pla-
stica di nessuna d elle chiavi.
 Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
 Mantenere sia le chiavi stan dar d sia
le chiavi d i altri sistemi immobilizza-
tori lontane d alla chiave di ricodifica
d i q uesto veicolo.
 Mantenere le chiavi d i altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in q uanto pos-
sono provocare interferenze nei
se gnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
UB61H1H0.book Page 1 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-2
3
HAU10474
Blocchetto accensione/blocca-
sterzo
Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
NOTA
Ricordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU38531ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTA
Il faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU10662OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo del mezzo o d i causare
inci denti.
HAU10687LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.
NOTA
Se lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
P
ON
OFF
LOCK

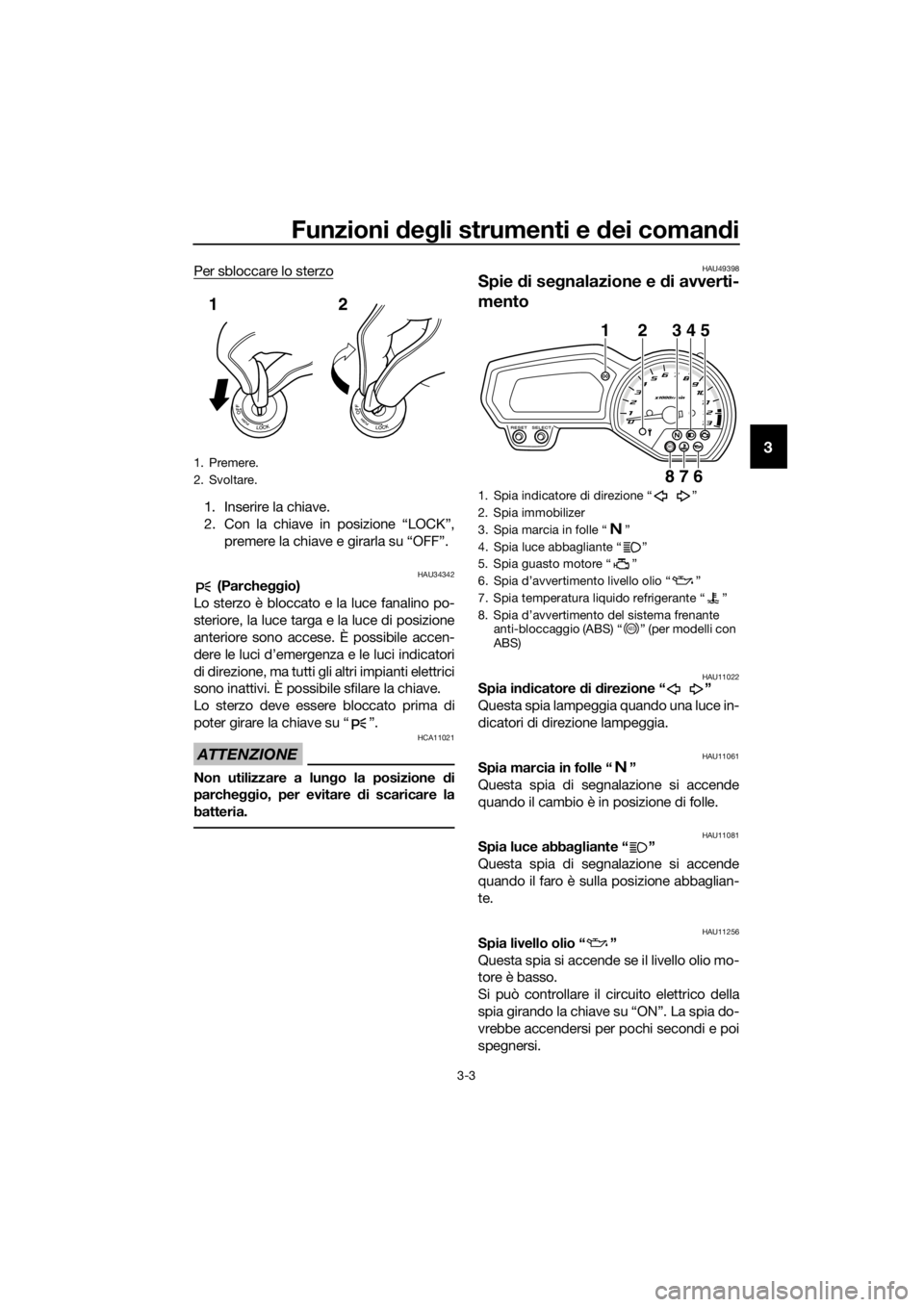

1. Premere.
2. Svoltare.
12
UB61H1H0.book Page 2 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-3
3
Per sbloccare lo sterzo
1. Inserire la chiave.
2. Con la chiave in posizione “LOCK”,
premere la chiave e girarla su “OFF”.
HAU34342 (Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e la luce di posizione
anteriore sono accese. È possibile accen-
dere le luci d’emergenza e le luci indicatori
di direzione, ma tutti gli altri impianti elettrici
sono inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA11021
Non utilizzare a lun go la posizione di
parche ggio, per evitare di scaricare la
batteria.
HAU49398
Spie di se gnalazione e d i avverti-
mento
HAU11022Spia in dicatore di d irezione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11256Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
1. Premere.
2. Svoltare.
12

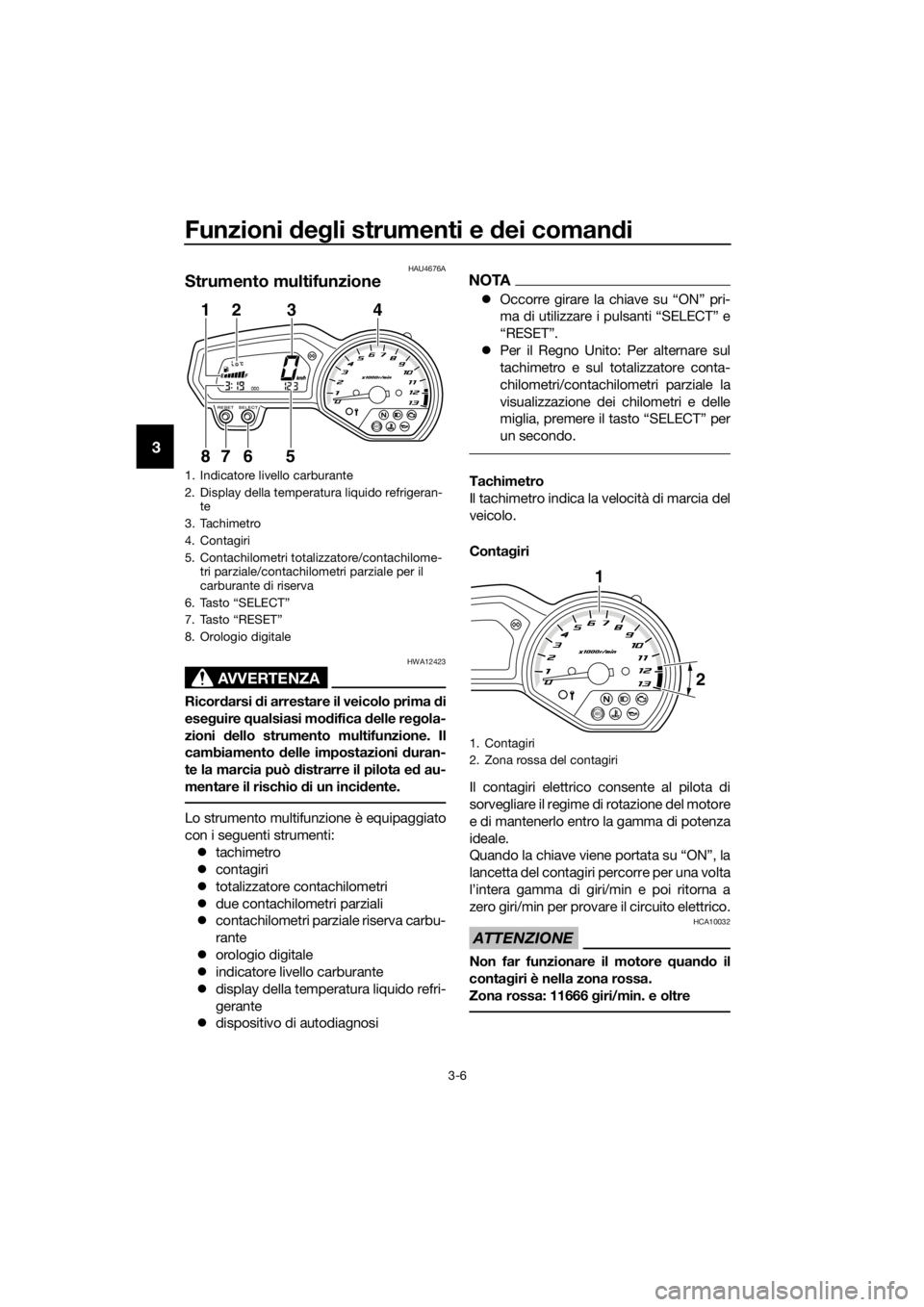

1. Spia indicatore di direzione “ ”
2. Spia immobilizer
3. Spia marcia in folle “ ”
4. Spia luce abbagliante “ ”
5. Spia guasto motore “ ”
6. Spia d’avvertimento livello olio “ ”
7. Spia temperatura liquido refrigerante “ ”
8. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ” (per modelli con
ABS)
ABS
1 2 345
76
8
ABS
UB61H1H0.book Page 3 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-4
3
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo aver verificato che il livello dell’olio è
corretto (vedere pagina 6-9), fare controlla-
re il veicolo da un concessionario Yamaha.
NOTA
 Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato con
un sistema di autodiagnosi per il circu-
ito di rilevamento livello dell’olio. Se si
individua un problema nel circuito di
rilevamento livello dell’olio, la spia li-
vello olio lampeggia ripetutamente. In
tal caso, far controllare il veicolo da un
concessionario Yamaha.
HAU72930Spia temperatura li qui do
refri gerante “ ”
Questa spia si accende se il motore si sur-
riscalda. In tal caso, ridurre immediatamen-
te il carico sul motore. Se il messaggio “HI”
lampeggia sul display della temperatura li-
quido refrigerante, arrestare il veicolo, spe-
gnere il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscal dan do.
NOTA
 Per i veicoli dotati della ventola radia-
tore, la ventola radiatore (le ventole ra-
diatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.
 Se il motore si surriscalda, vedere pa-
gina 6-46 per ulteriori istruzioni.
HAU59110Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-9 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
NOTA
La spia guasto motore si accende quando
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU51781Spia ABS “ ” (per mo delli con ABS)
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:  non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guidaABS
UB61H1H0.book Page 4 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-5
3
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-13 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due con dizioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emer genza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici d a un con-
cessionario Yamaha.
NOTA
Se si preme l’interruttore di avviamento a
motore in funzione, la spia ABS si accende,
ma questo non è indice di anomalia.
HAU38626Spia immobilizer
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi. Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-9 per spiegazioni
sul dispositivo di autodiagnosi.)
UB61H1H0.book Page 5 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-6
3
HAU4676A
Strumento multifunzione
AVVERTENZA
HWA12423
Ricord arsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle re gola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni d uran-
te la marcia può distrarre il pilota e d au-
mentare il rischio di un inci dente.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 tachimetro
 contagiri
 totalizzatore contachilometri
 due contachilometri parziali
 contachilometri parziale riserva carbu-
rante
 orologio digitale
 indicatore livello carburante
 display della temperatura liquido refri-
gerante
 dispositivo di autodiagnosi
NOTA
Occorre girare la chiave su “ON” pri-
ma di utilizzare i pulsanti “SELECT” e
“RESET”.
 Per il Regno Unito: Per alternare sul
tachimetro e sul totalizzatore conta-
chilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
un secondo.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Conta giri
Il contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del motore
e di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 11666 giri/min. e oltre
1. Indicatore livello carburante
2. Display della temperatura liquido refrigeran-
te
3. Tachimetro
4. Contagiri
5. Contachilometri totalizzatore/contachilome- tri parziale/contachilometri parziale per il
carburante di riserva
6. Tasto “SELECT”
7. Tasto “RESET”
8. Orologio digitale
ABS
1
8234
765
1. Contagiri
2. Zona rossa del contagiri
ABS
1 2
UB61H1H0.book Page 6 Tuesday, September 15, 2015 4:33 PM
