YAMAHA XJ600S 2001 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GW000016
WARNUNG
@ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. @
GAU01590
(Parken) (nur XJ600S)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in
dieser Position abziehen.
GCA00043
ACHTUNG:@ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen. @
GAU00055
P (Parken) (nur XJ600N)
Die Parkbeleuchtung, bestehend aus
Standlicht vorn und Rücklicht, ist ein-
geschaltet. Die anderen elektrischen
Systeme sind ausgeschaltet. Der Schlüs-
sel läßt sich in dieser Position abziehen.
Den Schlüssel in Position “OFF” hinein-
drücken und wieder freigeben; anschlie-
ßend auf “P” drehen.
GCA00043
ACHTUNG:@ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen. @

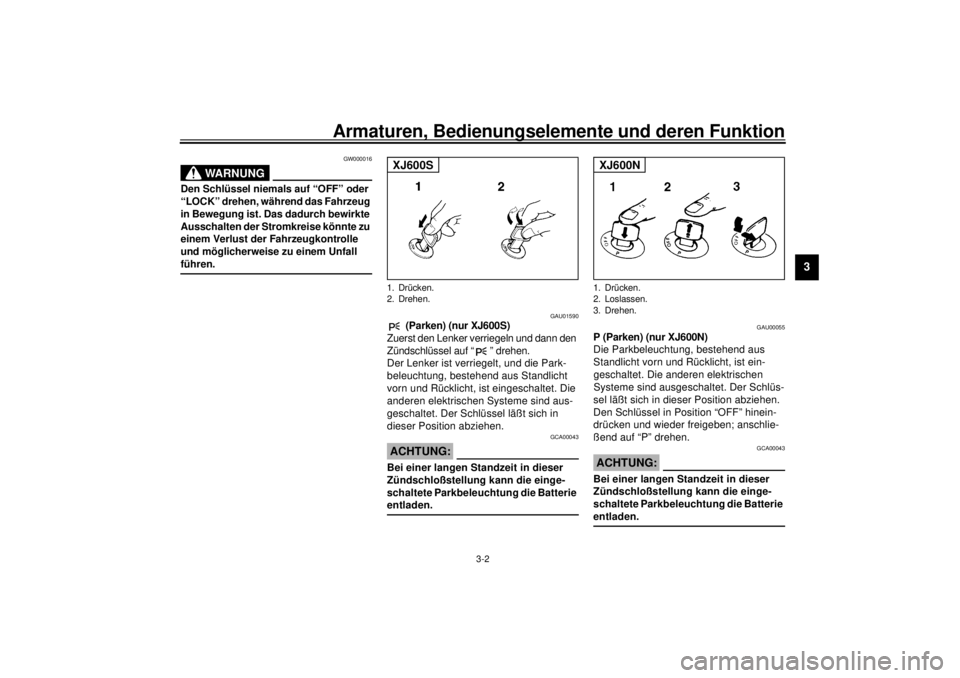

1. Drücken.
2. Drehen.XJ600S
1. Drücken.
2. Loslassen.
3. Drehen.XJ600N
G_4br.book Page 2 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU02934
Lenkschloß (nur XJ600N)Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
rechts drehen.
2. Die Lenkschloßabdeckung öffnen und
dann den Schlüssel in das Schloß
stecken.
3. Den Schlüssel 1/8 Drehung im
Gegenuhrzeigersinn drehen; dann
den Lenker leicht nach links drehen
und dabei den Schlüssel hineindrük-
ken; anschließend den Schlüssel 1/8
Drehung im Uhrzeigersinn drehen.
4. Sicherstellen, daß der Lenker ver-
riegelt ist, dann den Schlüssel ab-
ziehen und anschließend die Lenk-
schloßabdeckung schließen.Lenker entriegeln
1. Die Lenkschloßabdeckung öffnen und
dann den Schlüssel in das Schloß
stecken.
2. Den Schlüssel hineindrücken und
dann 1/8 Drehung im Gegenuhrzei-
gersinn drehen, bis er hervorrückt;
daraufhin den Schlüssel loslassen.
3. Den Schlüssel abziehen und dann die
Lenkschloßabdeckung schließen.
GAU03034
Warn- und Kontrolleuchten
GAU03299
Blinker-Kontrolleuchten “ ” / “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.

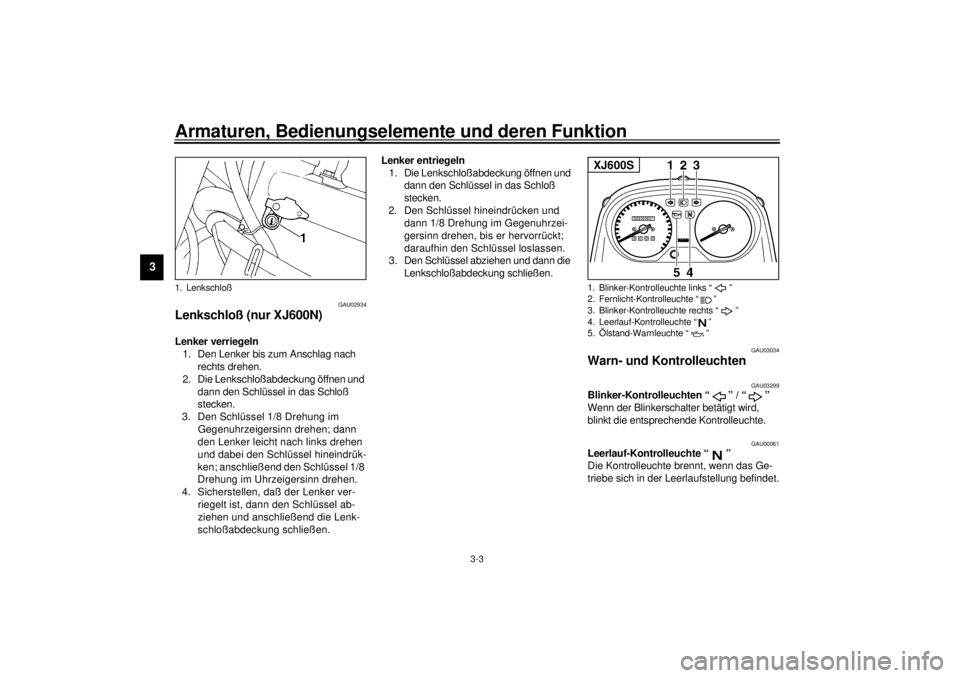

1. Lenkschloß
1. Blinker-Kontrolleuchte links “ ”
2. Fernlicht-Kontrolleuchte “ ”
3. Blinker-Kontrolleuchte rechts “ ”
4. Leerlauf-Kontrolleuchte “ ”
5. Ölstand-Warnleuchte “ ”XJ600S
G_4br.book Page 3 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschal-
tetem Fernlicht.
GAU03201
Ölstand-Warnleuchte “ ”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
HINWEIS:@ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleunigungs-
bzw. Abbremsvorgängen flackert, was unter
diesen Umständen normal ist. @
GAU00094
Tachometer (nur XJ600S)Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. Mit dem Tageskilometerzähler
kann z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen
erlaubt.

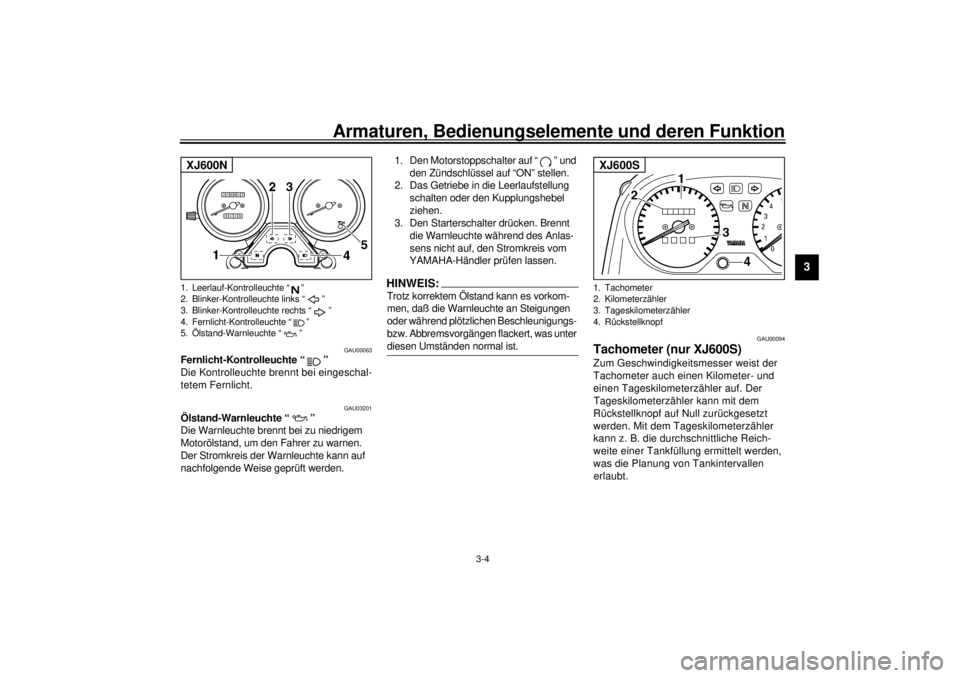

1. Leerlauf-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte links “ ”
3. Blinker-Kontrolleuchte rechts “ ”
4. Fernlicht-Kontrolleuchte “ ”
5. Ölstand-Warnleuchte “ ”XJ600N

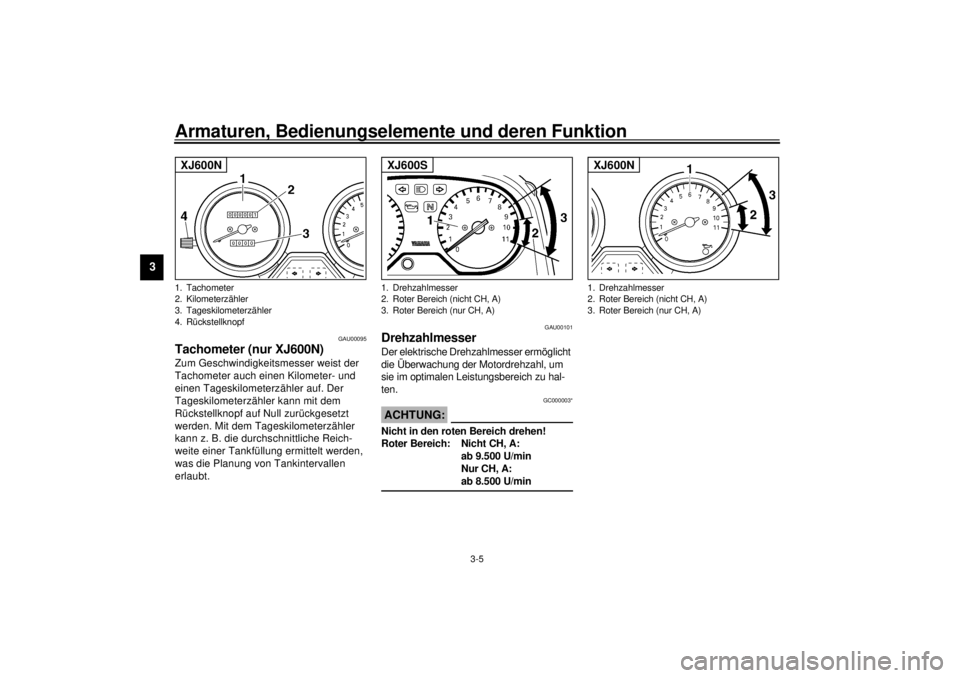

1. Tachometer
2. Kilometerzähler
3. Tageskilometerzähler
4. RückstellknopfXJ600S
G_4br.book Page 4 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00095
Tachometer (nur XJ600N)Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. Mit dem Tageskilometerzähler
kann z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen
erlaubt.
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003*
ACHTUNG:@ Nicht in den roten Bereich drehen!
Roter Bereich: Nicht CH, A:
ab 9.500 U/min
Nur CH, A:
ab 8.500 U/min
1. Tachometer
2. Kilometerzähler
3. Tageskilometerzähler
4. RückstellknopfXJ600N
1. Drehzahlmesser
2. Roter Bereich (nicht CH, A)
3. Roter Bereich (nur CH, A)XJ600S
1. Drehzahlmesser
2. Roter Bereich (nicht CH, A)
3. Roter Bereich (nur CH, A)XJ600NXJ600N
G_4br.book Page 5 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00144
Warnblinkschalter “ ”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “P” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsitua-
tionen zu verwenden, um andere Ver-
kehrsteilnehmer zu warnen, wenn man an
einer gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:@ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. @
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
1. Abblendschalter
2. Lichthupenschalter “PASS”
3. Warnblinkschalter “ ”
4. Blinkerschalter
5. Hupenschalter “ ”
G_4br.book Page 6 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. @
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskup-
peln den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslassen, um
ein weiches Einrücken der Kupplung zu
gewährleisten.
Der Kupplungshebel beherbergt einen
Anlaßsperrschalter. Für nähere Angaben
zur Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
siehe Seite 3-16.

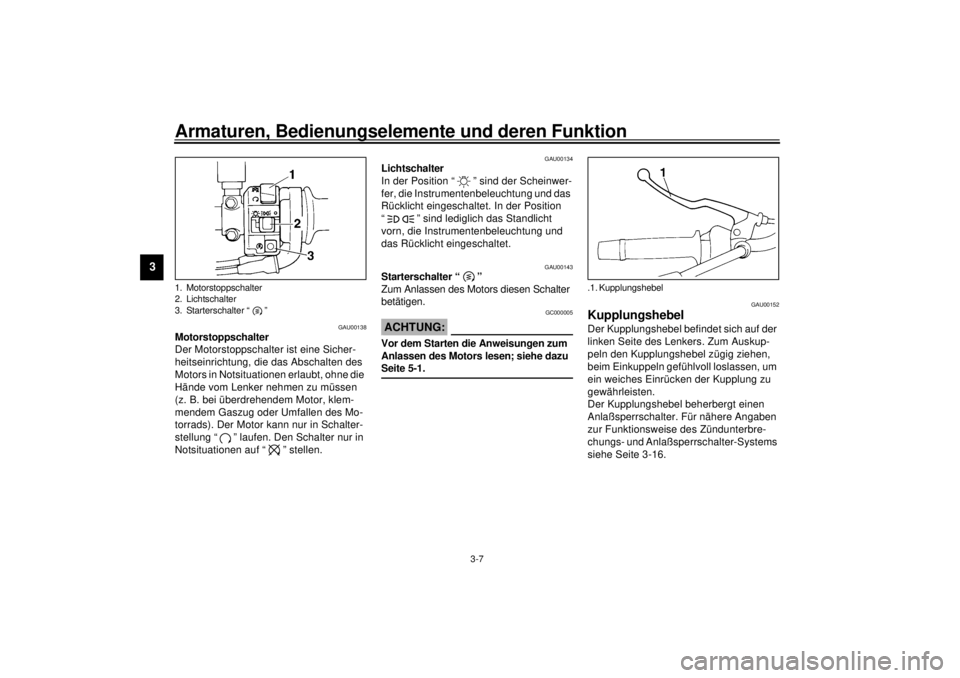

1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
.1. Kupplungshebel
G_4br.book Page 7 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00157
Fußschalthebel Die Gänge dieses 6-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU00160
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen der Ein-
stellmutter verändern. Die Markierung
“ ” auf der Einstellmutter muß mit der
Markierung “ ” auf dem Hebel fluchten.
1. Fußschalthebel
1. Handbremshebel
2. Einstellmutter (Hebelposition)
1. Einstellmutter (Hebelposition)
2. Markierungen müssen fluchten.
G_4br.book Page 8 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:@ Der Tankverschluß kann nur mit ein-
gestecktem Schlüssel geschlossen und
verriegelt werden. Der Schlüssel läßt sich
nur in der Verriegelungsstellung abzie-
hen. @
GWA00025
WARNUNG
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @
1. Fußbremshebel
1. Schloßabdeckung
2. Aufschließen.
G_4br.book Page 9 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
@ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
@
GAU00185
ACHTUNG:@ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. @
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @
GAU00196
Kraftstofftank-Belüftungs-
schlauch (nur D) Vor dem Betrieb folgende Kontrolle vorneh-
men:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
17,0 L
Davon Reserve
ca. 3,5 L
1. Kraftstofftank-Belüftungsschlauch
G_4br.book Page 10 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU00207
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Nach Abstellen des Motors wird die Kraft-
stoffzufuhr automatisch unterbrochen.RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor mit
dem Reservekraftstoff zu versorgen. (Falls
der Motor trotzdem abstirbt, den Kraftstoff-
hahn zum Starten auf “PRI” stellen; siehe
dazu den entsprechenden Abschnitt.) Nach
dem Umschalten auf “RES” so bald wie
möglich auftanken. Nach dem Tanken soll-
te der Kraftstoffhahn wieder auf “ON” ge-stellt werden.
PRI
In der sog. “Prime“-Stellung des Kraft-
stoffhahns fließt auch bei abgestelltem
Motor noch Kraftstoff zu den Vergasern.
Dies erlaubt ein Starten des Motors,
nachdem dem Motor der Kraftstoff aus-
gegangen ist. Sobald der Motor läuft, den
Kraftstoffhahn von “PRI” auf “ON” (bzw.
“RES”) stellen.
1. Pfeilmarkierung auf “ON”Normalbetrieb
1. Pfeilmarkierung auf “RES”Reserve
1. Pfeilmarkierung auf “PRI”Prime
G_4br.book Page 11 Thursday, August 17, 2000 12:01 PM
