YAMAHA XJ600S 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03884
HINWEIS:_ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_24 Ölfilterpatrone• Erneuern.ÖÖÖ
25
*Bremslichtschalter vorn
und hinten• Funktion prüfen.ÖÖÖÖÖ Ö
26Bewegliche Teile und
Seilzüge• Schmieren.ÖÖÖÖ Ö
27*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000)
Jahres-
inspektion
1 10203040
G_4br_Periodic.fm Page 4 Friday, December 15, 2000 10:48 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückge-
griffen werden.
GAU02926
Abdeckung A
Abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-12.
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt,
abnehmen.
1. Abdeckung A
1. Schraube (´ 2)
G_4br.book Page 5 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
Montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Die Sitzbank montieren.
GAU01880
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. (Diese
Arbeit am besten dem YAMAHA-Händler
überlassen.) Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zu-
stand des Motors.Normalerweise sollte der Isolatorfuß aller
Zündkerzen eines Motors die gleiche Ver-
färbung aufweisen. Der die Mittelelektrode
umgebende Porzellanisolator ist bei richtig
eingestelltem Motor und normaler Fahrwei-
se rehbraun. Weisen einzelne oder sämtli-
che Zündkerzen eine stark abweichende
Färbung auf, sollte die Funktion des Motors
vom YAMAHA-Händler überprüft werden.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleab-
lagerungen die Zündkerzen durch neue mit
vorgeschriebenem Wärmewert ersetzen.
Vor dem Einschrauben einer Zündkerze
stets den Elektrodenabstand mit einer Füh-
lerlehre messen und erforderlichenfalls kor-
rigieren.a. Zündkerzen-Elektrodenabstand
Empfohlene Zündkerze
CR8E (NGK) oder
U24ESR-N (DENSO)
Zündkerzen-Elektrodenabstand
0,7–0,8 mm
G_4br.book Page 6 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEIS:@ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung,
läßt sich das vorgeschriebene Anzugs-
moment annähernd erreichen, wenn die
Zündkerze handfest eingedreht und
anschließend noch um 1/4–1/2 Drehung
weiter festgezogen wird. Das Anzugs-
moment sollte jedoch möglichst bald mit
einem Drehmomentschlüssel nach Vor-
schrift korrigiert werden. @
GAU02938
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und die Ölfilterpatrone
gewechselt werden.

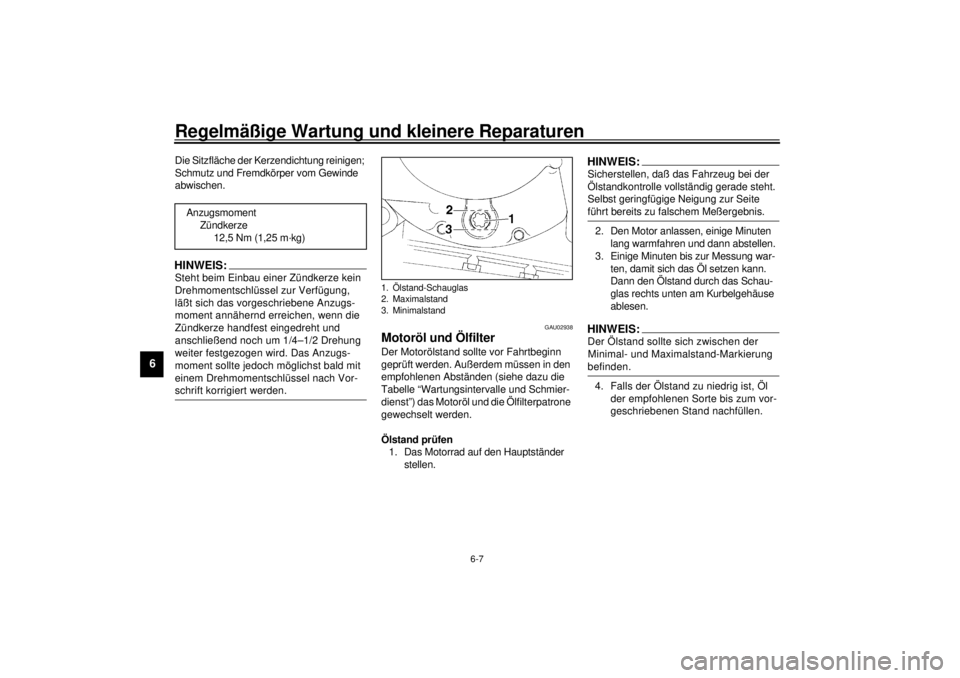

Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.
HINWEIS:@ Sicherstellen, daß das Fahrzeug bei der
Ölstandkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite
führt bereits zu falschem Meßergebnis. @2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas rechts unten am Kurbelgehäuse
ablesen.HINWEIS:@ Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung
befinden. @4. Falls der Ölstand zu niedrig ist, Öl
der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen. Anzugsmoment
Zündkerze
12,5 Nm (1,25 m·kg)
1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
G_4br.book Page 7 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-8
6

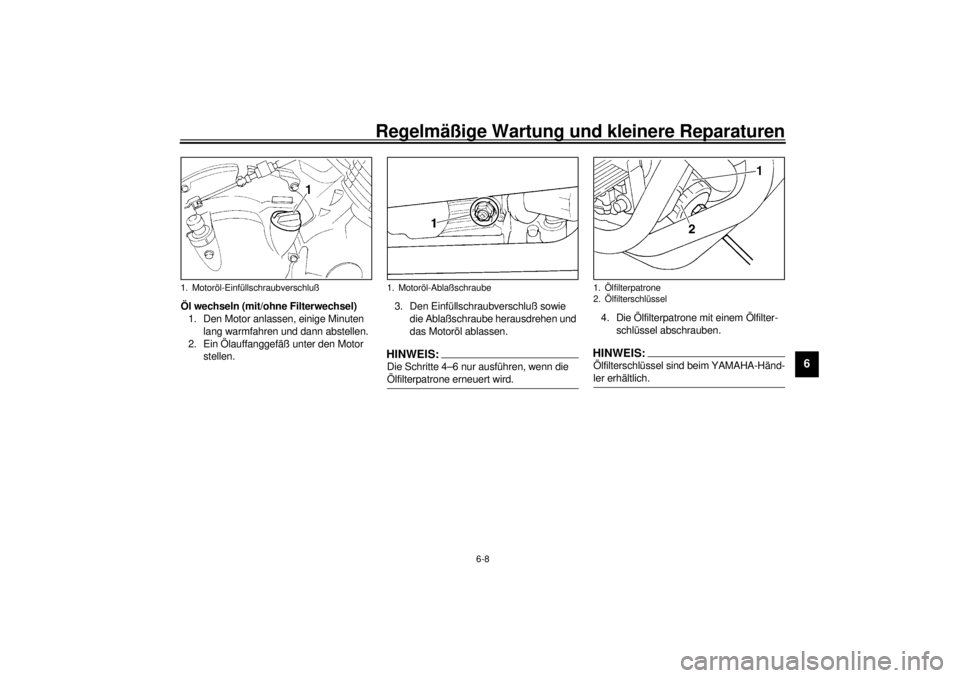

Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.
HINWEIS:@ Die Schritte 4–6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird. @
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEIS:@ Ölfilterschlüssel sind beim YAMAHA-Händ-
ler erhältlich. @
1. Motoröl-Einfüllschraubverschluß
1. Motoröl-Ablaßschraube
1. Ölfilterpatrone
2. Ölfilterschlüssel
G_4br.book Page 8 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:@ Sicherstellen, daß der O-Ring korrekt sitzt. @
6. Die neue Ölfilterpatrone mit dem Öl-
filterschlüssel einschrauben und
dann vorschriftsmäßig festziehen.
7. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
1. O-Ring
1. Drehmomentschlüssel
Anzugsmoment
Ölfilterpatrone
17 Nm (1,7 m·kg)
Anzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
2,3 L
Ölwechsel mit Filterwechsel
2,6 L
Gesamtmenge (Motor trocken)
3,1 L
G_4br.book Page 9 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-10
6
GC000072
ACHTUNG:@ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche
Zusätze zu Kupplungsrutschen füh-
ren. Öle mit einer Dieselspezifika-
tion “.../CD” oder höherwertig nicht
verwenden. Auch Öle der Klasse
“ENERGY CONSERVING II” oder
höherwertige Öle nicht verwenden.
l
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
@9. Den Motor anlassen und einige
Minuten lang im Leerlaufbetrieb auf
Undichtigkeiten prüfen. Tritt irgend-
wo Öl aus, den Motor sofort abstel-
len und die Ursache feststellen.HINWEIS:@ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. @
GC000067
ACHTUNG:@ Falls die Ölstand-Warnleuchte nach dem
Anlassen flackert oder weiterbrennt, den
Motor sofort abstellen und von einem
YAMAHA-Händler überprüfen lassen. @10. Den Motor abstellen, den Ölstand prü-
fen und ggf. Öl nachfüllen.
GAU02928
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchten Einsatz ist der Filter
häufiger zu reinigen.
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-12.
2. Den Kraftstoffhahn auf “ON” stellen
und dann den Kraftstoffhahn-Hebel
abschrauben.1. Schraube
G_4br.book Page 10 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-11
6

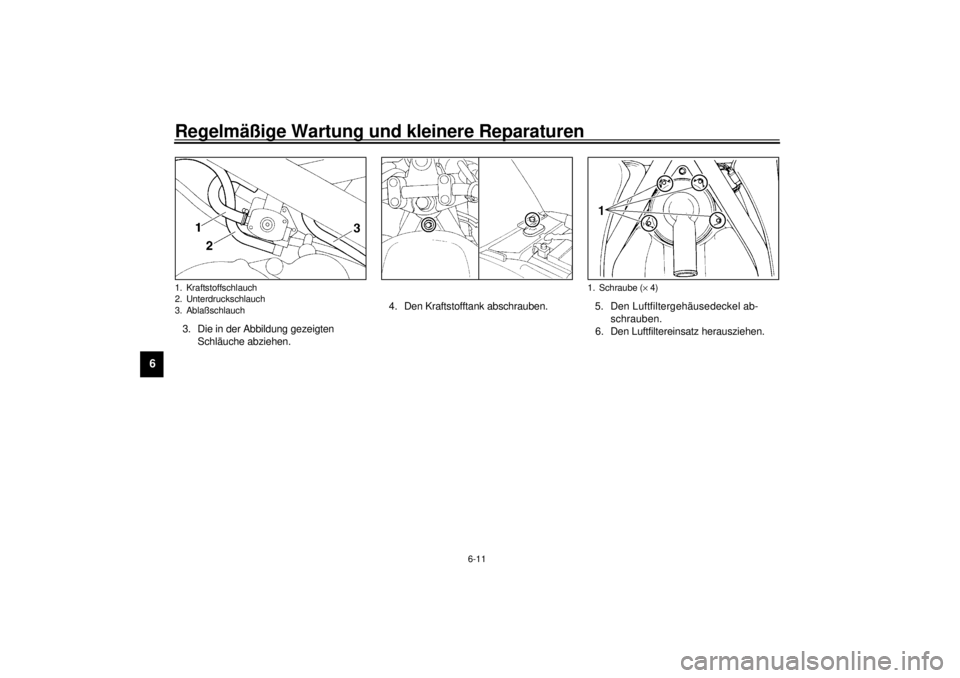

3. Die in der Abbildung gezeigten
Schläuche abziehen.4. Den Kraftstofftank abschrauben. 5. Den Luftfiltergehäusedeckel ab-
schrauben.
6. Den Luftfiltereinsatz herausziehen.1. Kraftstoffschlauch
2. Unterdruckschlauch
3. Ablaßschlauch
1. Schraube (´ 4)
G_4br.book Page 11 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-12
6
7. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
8. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
GC000082
ACHTUNG:@ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an Kol-
ben und/oder Zylindern verursa-
chen.
@9. Den Luftfiltergehäusedeckel fest-
schrauben.
10. Den Kraftstofftank festschrauben.
11. Die Schläuche anschließen.
12. Den Kraftstoffhahn-Hebel festschrau-
ben.
13. Die Sitzbank montieren.
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:@ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. @
1. Luftfiltereinsatz
G_4br.book Page 12 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00632
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.
1. Den Motor anlassen und warmfahren.HINWEIS:@ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. @
2. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:@ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den
Motor von einem YAMAHA-Händler über-
prüfen lassen. @
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl
1.200–1.300 U/min
a. Gaszugspiel am Gasdrehgriff
