YAMAHA XJ600S 2001 Betriebsanleitungen (in German)

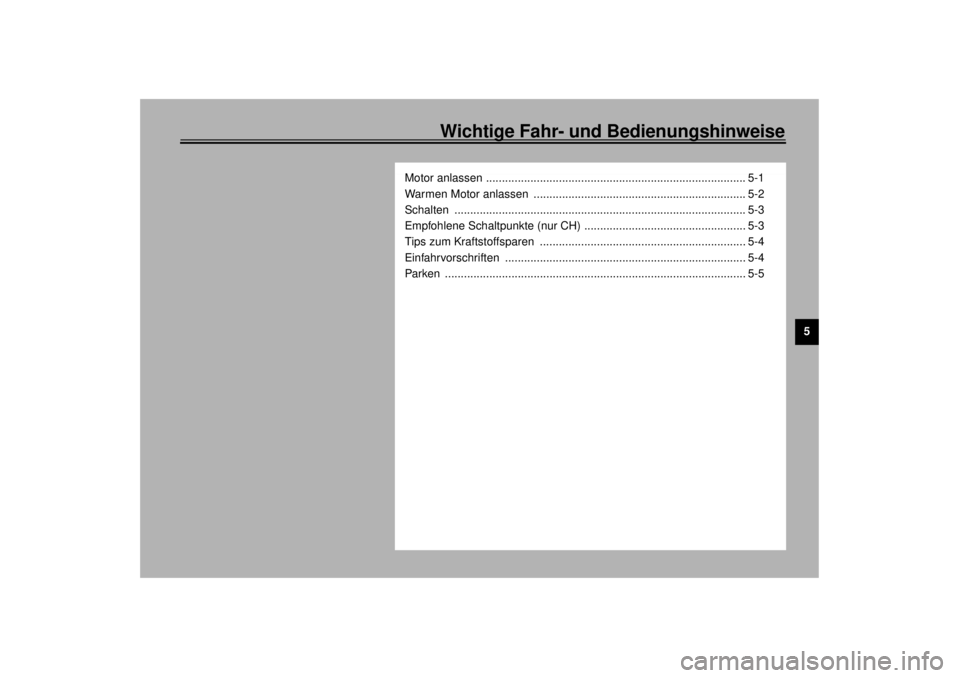

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-2
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-3
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
G_4br.book Page 1 Thursday, August 17, 2000 12:01 PM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
@ l
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
l
Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Belüf-
tung sorgen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Seiten-
ständer kann in Kurven schwere
Stürze verursachen.
@
GAU00381
Motor anlassen Da das Motorrad mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:l
Das Getriebe befindet sich in der Leer-
laufstellung.
l
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
@ l
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-16.
l
Niemals mit ausgeklapptem Seiten-
ständer fahren!
@1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.
HINWEIS:@ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. @4. Den Choke aktivieren (Siehe dazu
Seite 3-12.) und den Gasdrehgriff
ganz schließen.
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:@ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als 10 Sekunden) betätigt werden. @
G_4br.book Page 1 Thursday, August 17, 2000 12:01 PM

Wichtige Fahr- und Bedienungshinweise
5-2
5
GC000034
ACHTUNG:@ Die Ölstand-Warnleuchte sollte norma-
lerweise beim Drücken des Starterschal-
ters aufbrennen und dann beim Frei-
geben des Schalters erlöschen. Sollte
die Warnleuchte nach dem Anlassen des
Motors jedoch weiterbrennen oder flak-
kern, sofort den Motor ausschalten, den
Ölstand kontrollieren und den Motor auf
Öllecks prüfen. Erforderlichenfalls Öl
nachfüllen und dann nachprüfen, ob die
Warnleuchte erlischt. Falls sie weiter-
brennt, das Motorrad vom YAMAHA-
Händler überprüfen lassen. @6. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00045
ACHTUNG:@ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! @7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:@ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. @
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in
gewohnter Weise vorgehen (Siehe dazu
den Abschnitt “Motor anlassen”), jedoch
sollte der Choke nicht aktiviert werden.
G_4br.book Page 2 Thursday, August 17, 2000 12:01 PM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU00423

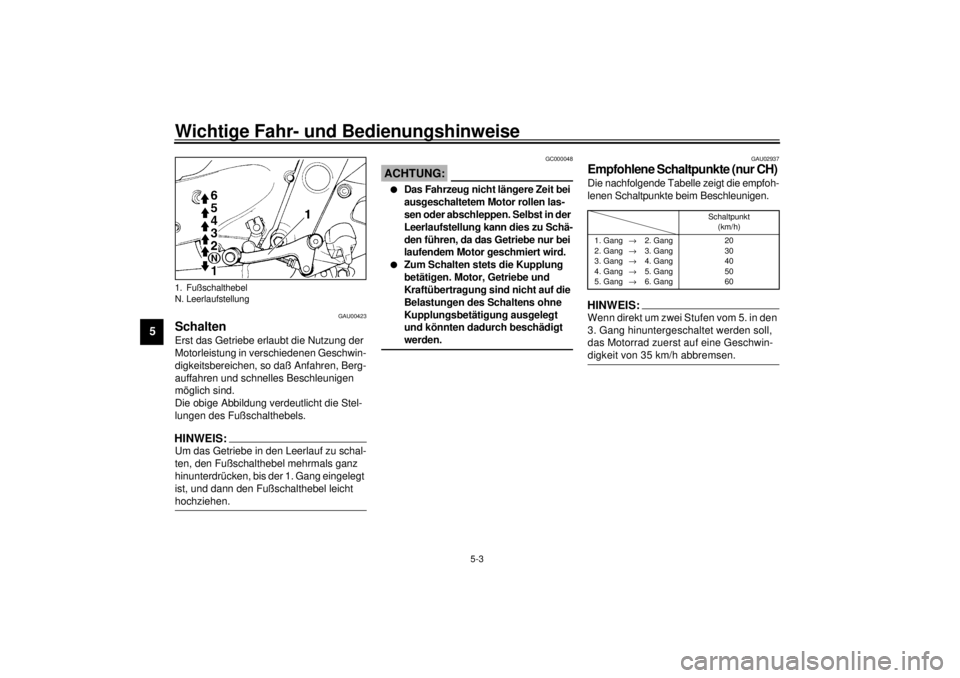

Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:@ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. @
GC000048
ACHTUNG:@ l
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
@
GAU02937
Empfohlene Schaltpunkte (nur CH) Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-02GHINWEIS:@ Wenn direkt um zwei Stufen vom 5. in den
3. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwin-
digkeit von 35 km/h abbremsen. @
1. Fußschalthebel
N. Leerlaufstellung
Schaltpunkt
(km/h)
1. Gang®
2. Gang
2. Gang®
3. Gang
3. Gang®
4. Gang
4. Gang®
5. Gang
5. Gang®
6. Gang20
30
40
50
60
G_4br.book Page 3 Thursday, August 17, 2000 12:01 PM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken
den Motor am besten abschalten.
GAU00436
Einfahrvorschriften Die ersten 1.000 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.000 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU00440
0–150 kml
Dauerdrehzahlen über 5.000 U/min
vermeiden.
l
Nach jeweils einer Stunde Fahrzeit
den Motor abstellen und eine Abkühl-
zeit von fünf bis zehn Minuten einle-
gen.
l
Mit wechselnder Geschwindigkeit fah-
ren. Nicht ständig mit gleicher Gas-
griffstellung fahren.
150–500 km
l
Dauerdrehzahlen über 6.000 U/min
vermeiden.
l
Möglichst schaltfreudig fahren. Voll-
gasfahren und Dauerdrehzahlen ver-
meiden.
G_4br.book Page 4 Thursday, August 17, 2000 12:01 PM

Wichtige Fahr- und Bedienungshinweise
5-5
5
500–1.000 kml
Längeres Vollgasfahren vermeiden.
l
Dauerdrehzahlen über 7.000 U/min
vermeiden.
GC000052
ACHTUNG:@ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. @Nach 1.000 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:@ l
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
l
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
@
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
@ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger die
heißen Teile nicht versehentlich
berühren können.
l
Das Motorrad nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
@
G_4br.book Page 5 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckung abnehmen und montieren ................. 6-5
Zündkerzen prüfen ............................................... 6-6
Motoröl und Ölfilter .............................................. 6-7
Luftfiltereinsatz reinigen ..................................... 6-10
Vergaser einstellen ............................................ 6-12
Leerlaufdrehzahl einstellen ................................ 6-13
Gaszugspiel einstellen ....................................... 6-13
Ventilspiel einstellen .......................................... 6-14
Reifen prüfen ..................................................... 6-14
Räder ................................................................. 6-17
Kupplungshebel-Spiel einstellen ........................ 6-17
Fußbremshebel-Position einstellen .................... 6-18
Hinterrad-Bremslichtschalter einstellen ............. 6-19
Bremsbeläge prüfen .......................................... 6-19
Bremsflüssigkeitsstand prüfen ........................... 6-20
Bremsflüssigkeit wechseln ................................. 6-21
Antriebsketten-Durchhang ................................. 6-21
Antriebskette schmieren .................................... 6-23
Bowdenzüge prüfen und schmieren .................. 6-23Gaszug und -drehgriff prüfen und schmieren .... 6-24
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-24
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-25
Haupt- und Seitenständer prüfen und
schmieren ....................................................... 6-25
Schwinge schmieren ......................................... 6-25
Teleskopgabel prüfen ........................................ 6-26
Lenkung prüfen ................................................. 6-26
Radlager prüfen und warten ............................. 6-27
Batterie warten .................................................. 6-27
Sicherung wechseln .......................................... 6-29
Scheinwerferlampe auswechseln
(nur XJ600S) .................................................... 6-30
Scheinwerferlampe auswechseln
(nur XJ600N).................................................... 6-31
Vorderrad .......................................................... 6-33
Hinterrad ........................................................... 6-35
Fehlersuche ...................................................... 6-36
Fehlersuchdiagramm ........................................ 6-37
G_4br.book Page 1 Thursday, August 17, 2000 12:01 PM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regel-
mäßige Schmierung und korrekte Ein-
stellung können optimale Leistung und
Sicherheit gewährleisten. Jeder Fahrer
ist für die Verkehrssicherheit seines
Fahrzeugs selbst verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedin-
gungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwen-dig
werden.
GW000060
WARNUNG
@ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. @
GAU00469

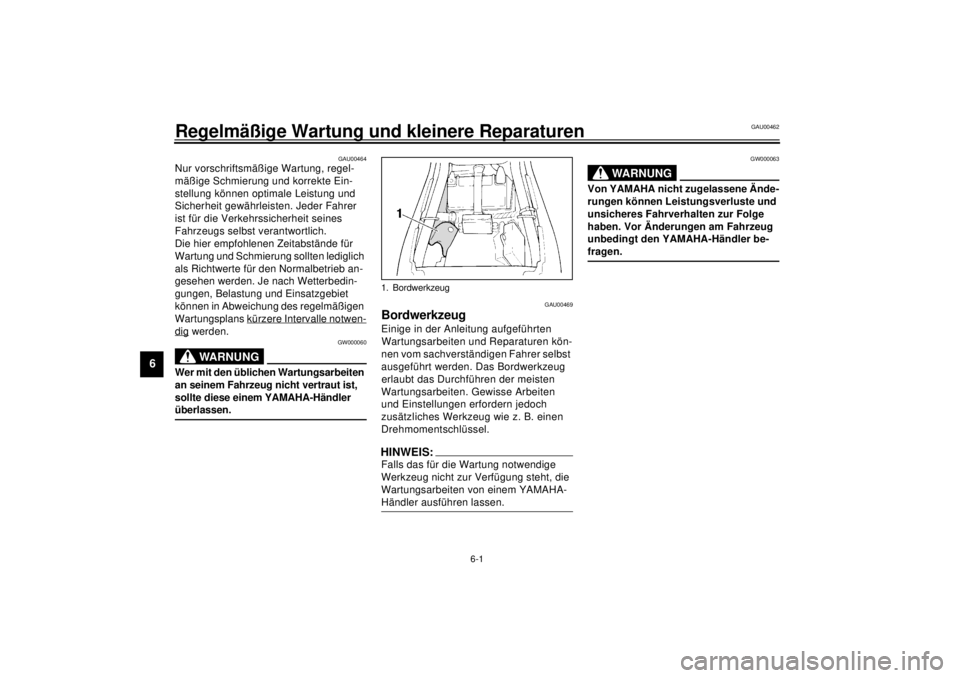

Bordwerkzeug Einige in der Anleitung aufgeführten
Wartungsarbeiten und Reparaturen kön-
nen vom sachverständigen Fahrer selbst
ausgeführt werden. Das Bordwerkzeug
erlaubt das Durchführen der meisten
Wartungsarbeiten. Gewisse Arbeiten
und Einstellungen erfordern jedoch
zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:@ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. @
GW000063
WARNUNG
@ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler be-
fragen. @
1. Bordwerkzeug
G_4br.book Page 1 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03540
Wartungsintervalle und Schmierdienst
HINWEIS:@ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
CP-01GNr. Bezeichnung AusführungKilometerstand (´ 1.000)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche und Unterdruckschlauch auf
Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.Alle 20.000 km
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen.ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖ Ö Ö Ö Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.)ÖÖ Ö Ö Ö Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_4br_Periodic.fm Page 2 Friday, December 15, 2000 10:48 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*Bremsschläuche• Auf Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
• Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*Räder• Auf Schlag und Beschädigung prüfen.ÖÖÖÖ
11*Reifen• Auf Beschädigung prüfen und Profiltiefe kontrollieren.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖÖÖ
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.ÖÖÖÖ
13*Schwingenlager• Funktion und Spiel kontrollieren.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren. Alle 50.000 km
14 Antriebskette• Kettendurchhang kontrollieren.
• Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
• Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
15*Lenkkopflager• Auf Schwergängigkeit prüfen und Spiel kontrollieren.ÖÖÖÖÖ
• Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen am
Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.ÖÖÖÖ Ö
17Haupt- und Seitenständer-
Klappmechanismen• Funktion prüfen.
• Schmieren.ÖÖÖÖ Ö
18*Seitenständerschalter• Funktion prüfen.ÖÖÖÖÖ Ö
19*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.ÖÖÖÖ
20*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.ÖÖÖÖ
21*Umlenkhebel- und Übertra-
gungshebel-Drehpunkte• Funktion prüfen.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren.ÖÖ
22*Vergaser• Kaltstarteinrichtung kontrollieren.
• Leerlaufdrehzahl und Synchronisation einstellen.ÖÖÖÖÖ Ö
23 Motoröl• Wechseln.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000)
Jahres-
inspektion
1 10203040
G_4br_Periodic.fm Page 3 Friday, December 15, 2000 10:48 AM
